《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。
3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。
4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。
6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。
9．如图，小球在水中正在下沉，请画出小球所受力的示意图。
10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。
11．请画出图中潜水艇上浮时所受力的示意图。
12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。
（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。
17．完成下图杠杆的动力臂。
18．在图中画出力F 的力臂。
19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。

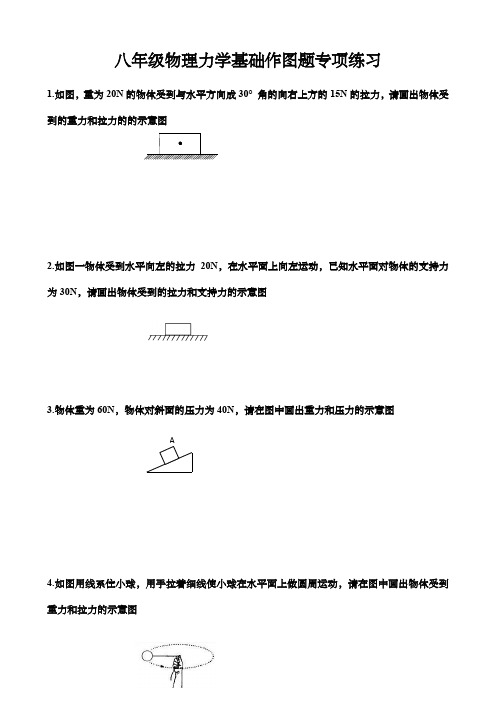

八年级物理力学基础作图题专项练习
1.如图，重为20N的物体受到与水平方向成30° 角的向右上方的15N的拉力，请画出物体受到的重力和拉力的的示意图
2.如图一物体受到水平向左的拉力20N，在水平面上向左运动，已知水平面对物体的支持力为30N，请画出物体受到的拉力和支持力的示意图
3.物体重为60N，物体对斜面的压力为40N，请在图中画出重力和压力的示意图
4.如图用线系住小球，用手拉着细线使小球在水平面上做圆周运动，请在图中画出物体受到重力和拉力的示意图
A
5.一小球沿斜面向下运动，已知斜面对物体的支持力为15N，请画出支持力的示意图
A
A
8.如图，运动员踢出去在空中飞行的足球，不计空气阻力，请画出足球受力的示意图
9.如图用细绳吊着物体静止，请画出物体受力的示意图
10.如图一物体靠在墙上，请画出墙对物体的支持力和物体受到重力的示意图
12.如图是一个不倒翁，它的重心在图中黑点处，请画出不倒翁受重力的示意图
13.在力F的作用下，物体A压在墙上，请画出A对墙面的压力和A受到重力的示意图
14.如图，小球静止在光滑的水平地面上，请画出小球受力的示意图
15.用细线系住小球，做成一个单摆，拉到A点放手后，小球可在AC间来回摆动，请画出小球摆动过程中某次回到A点的瞬间受力的示意图
16.如图，小球A受挡板B的作用静止在斜面上，请画出小球受到的重力和挡板B对小球的支持力的示意图
17.如图，一氢气球被细线系住，一阵风吹来小球如图静止，请画出小球受力的示意图（至少画3个力）。
八年级下册作图专项练习一、作图题1．根据平面镜成像的特点，请在图中画出物体AB在平面镜中的像A B''，并画出人眼通过平面镜看到A点像的光路图。
2．按题目的要求作图。
如图，请作出两条光线所对应的折射光线或入射光线。
3．如图所示，物块放置在一竖直弹簧上，请画出物块静止时的受力示意图。
第1题图第2题图第3题图4．中国传统武术伴随着中国历史与文明发展，已经走过了几千年的风雨历程。
如图为一个武者在斜坡上舞剑时的情景，请画出武者在如图位置静止时对斜坡压力的示意图。
5．用绳系住的氢气球在风力的作用下静止在如图所示的位置。
请画出气球受浮力及绳子拉力的示意图。
6．如图所示，一小球用细线固定在盛有水的圆柱形容器底部，小球浸没在水中保持静止，细线对小球的拉力为F。
请在图中画出小球的受力示意图。
7．（1）如图物块A静止在斜面上，请画出斜面对物块A的弹力及A受到的摩擦力的示意图。
（2）如图所示，水平面上一个静止的小车上有一弯杆，其下端固定一个小球。
请画出小球的受力示意图。
第4题图第5题图第6题图第7题图8．如图是小明在爬杆时的情景，请在图中画出匀速向上爬动时竖直方向上所受力的示意图，O点为小明的重心。
9．如图所示，一个气象探空气球正吊着探测设备沿如图所示方向缓慢匀速升空，请作出探测设备受力的示意图。
（忽略空气阻力）第8题图第9题图10．在图中，用轻质杠杆（O是支点）提升物体，请画出动力F1的力臂l1和阻力F2的示意图。
11．请在图中画出F1和F2的力臂。
12．如图所示，轻质杠杆ABC上挂有一个长方体。
请画出：长方体所受重力及使杠杆在图示位置平衡时最小动力F1的示意图。
（长方体上的黑点为其重心）13．如图所示，轻质杠杆OBA可绕O点在竖直平面内转动，在B点用细绳悬挂重物，在A点对杠杆施加动力，使杠杆在图示位置平衡。
①画出作用在A点的最小动力F1①画出杠杆所受阻力F2的示意图以及阻力臂L2。
第10题图第11题图第12题图第13题图14．如图所示，匀速竖直上升的气球下端用绳子拴着一个小石头，当绳子突然断了以后（不考虑空气阻力）。
作图题专项练习1．作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．2．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．3．如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子顶端A对墙壁的压力的示意图．4．如图所示，是火箭起飞的情形，请作出火箭起飞的受力示意图（不计空气阻力）5．在自动化生产线上，常用传送带传送工件．如图所示，一个工件与传送带一起以0.2m/s 的速度水平向右匀速运动，不计空气阻力，请在图中画出工件的受力示意图．1题 2题 3题 4题 5题6．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图请作出M所受力的示意图．7．如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来．请你画出木块在水平面上滑动时的受力示意图．8．如图所示，一物体沿着固定的光滑斜面下滑，请画出物体在图示位置处所受力的示意图9．一只篮球挂在墙壁上处于静止，请在图上画出篮球所受的力的示意图．10．课堂演示实验时，老师让小钢球从斜面滚下，在水平桌面上运动，经过一条形磁铁附近，运动轨迹如图所示．请作出小球在图中位置时水平方向上的受力示意图．6题 7题 8题 9题 10题11．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．12．如图所示，弹簧一端固定在竖直墙上，另一端固定在物块B上，A、B相互叠加放置光滑水平面上．现将A、B从弹簧的原长位置O点拉至位置l，松手后，A、B保持相对静止并向O点运动．请在图中画出当A、B运动到位置2时，物块A受力的示意图．13．如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．14．如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．15．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．11题 12题 13题 14题 15题16．图是超强磁悬浮照片，上面是用超强永磁体制成的圆片，下面是被液氮冷却的“高温”超导体，请在图上画出圆片的受力示意图．17．图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，画出木块B的受力示意图．18．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图．19．如图甲，物体在拉力F的作用下向右做匀速直线运动，试画出物体受到的摩擦力；如图乙，小球在弹性杆的作用下保持静止，试画出小球受到的弹力．16题 17题 18题 19题20．如图所示，在地球表面有四棵大树，处在不同位置，O点视为地球的中心．请在图画出1号、2号大树所受重力示意图．21．如图所示，货物随传送带一起加速斜向上运动，请画出货物所受摩擦力的示意图．22．如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动．请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G＞f）．23．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图．20题 21题 22题 23题24．物体所受重力是100N，当如图对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小．25．请在图中画出木棒受到的力的示意图．26．画出图各图中物体A受力的示意图（a）斜面上的物体A匀速下滑；（b）A被水平传送带匀速传送；（c）车减速前进，悬挂在车厢内的物体A； 24题 25题（d）放在水平桌面上的A物体，受到向右的拉力后匀速直线运动．（B未落下）（a) (b) (c) (d)27．如图所示，物体A置于小车上随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）．28．如图中运动员正在奔跑，请作出该运动员鞋底受到地面对它产生的摩擦力的示意图．29．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图．（力的作用点画在物体的重心）30.如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．27题 28题 29题 30题31．如图所示，B物体叠放在A物体上，随A物体在拉力F作用下在水平面上匀速运动，请画出B物体受力的示意图． 32．在图中画出此时小球受力的示意图．33．如图所示，是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动．请你画出该同学所受力的示意图． 34．如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图．35．如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．31题 32题 33题 34题 35题36．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．37．如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图．38．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．39．①．如图1所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图（空气阻力f不能忽略，浮力不计）．②．大坝总是修成上窄下宽的形状，如图2为一大坝的截面图，A、B为大坝上两点，请画出A、B两点处大坝受到水压力的示意图．36题 37题 38题 39题40．如图所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．41．如图为在空气中飞行的导弹，请在图中作出导弹的受力示意图．42．如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来．请画出木块离开弹簧后向右运动过程中受力示意图．43．在一场篮球比赛中，A同学向前扔出篮球，篮球落地后反弹正好到达队友B的手中．图中虚线为球在空中的运动轨迹，请作出球在撞击地面瞬间竖直方向的受力示意图．40题 41题 42题 43题44．如图所示，在水平路面上匀速行驶的小车，其支架上固定一铁球，画出铁球受力示意图．45．如图，一个木块A放在粗糙的长木板B上，弹簧一端接A，另一端固定在墙壁上，长木板B放在水平地面上，在力F作用下，B向左运动而A保持静止，作出物体A的受力示意图．46.如图8所示是一台正在转动的电风扇，请用力的示意图表示出它受到的力。
⼋年级下册物理作图题汇总+答案⼋年级下册物理作图题汇总⼀、⼒学作图题作图要点：1、重⼒作图：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②从实⼼圆点竖直向下画⼀条带箭头的线段，并写上G。
2、⽀持⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②垂直于接触⾯，向被⽀持的⽅向画⼀条带箭头的线段，并写上F⽀3、压⼒：①在被压物体的接触⾯画实⼼圆点，。
②垂直于接触⾯，向被压的⽅向画⼀条带箭头的线段并写上F压4、绳⼦拉⼒：在物绳⼦上与物体相反的⽅向画⼀个箭头，写上F，拉5、推⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②沿物体被推动的⽅向相反画⼀条带箭头的线段，并写上F推6、摩擦⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，②平⾏于接触⾯，与物体相对运动⽅向相反画⼀条带箭头的线段，并写上f。
7、浮⼒：①在物体重⼼（通常为物体的⼏何中⼼）画实⼼圆点，。
②从实⼼圆点竖直向上画⼀条带箭头的线段，并写上F浮⼒学画图练习题：1、图1所⽰，刻度尺静⽌在⼿指上，请画出刻度尺所受重⼒和⽀持⼒的⽰意图。
2、如图2所⽰，物体在表⾯粗糙的固定斜⾯上以速度v匀速向下运动，请在图中画出此过程中物体所受重⼒、⽀持⼒和摩擦⼒的⽰意图以及物体对斜⾯的压⼒⽰意图。
图1 图23、如图3，两个体积⼤⼩相等的物体浸没在⽔中，⼀个悬浮，⼀个下沉。
请画出悬浮物体所受重⼒的⽰意图，下沉物体所受浮⼒、重⼒的⽰意图。
(注意：整个作图过程中，⼤⼩相等的⼒线段长度相等，⼤⼩不同的⼒⽤线段长度区别)4、如图4所⽰，货物随传送带⼀起⽔平向右做匀速直线运动，请画出货物所受⼒的⽰意图。
图3 图45、如图5所⽰，⼩球被固定在静⽌的⾦属框架上，请画出⼩球的受⼒⽰意图。
6．⼩球在细绳的拉⼒作⽤下在光滑斜⾯上处于静⽌状态，请在图6中画出⼩球的受⼒⽰意图。
7、如图7所⽰，当带电棒靠近细线悬挂的⼩球时，⼩球被推开⼀定⾓度后保持静⽌。
请画出⼩球在图⽰状态下所受⼒的⽰意图。
单元测试卷：专题一力学作图题总分数 100分时长:60分钟题型简答题题量20总分1001(2分)如图所示，小明用100 N的力推墙壁，请画出该力的示意图。
2(4分)小华是一位喜欢运动的学生，他现在正在斜坡上滑雪，请在图中作出他所受重力和支持力的示意图。
3(2分)如图所示，足球在水平地面上滚动，请画出足球在滚动过程中所受重力的示意图。
4(6分)传送带上有一个物体M，质量为2 kg，它与传送带一起以1 m/s的速度在水平方向向右匀速运动，不计空气阻力。
请在图中画出M受力情况的示意图。
5(4分)如图所示，将一个小球放在竖直放置的弹簧上，用手向下压小球，松手后，小球在弹簧弹力作用下向上加速运动，不考虑空气阻力，请画出此时小球的受力示意图。
6(4分)用滑轮组拉出陷入泥中的汽车。
在图中画出最省力的绳子绕法。
7(5分)如图所示，抛出的铅球落回地面，画出铅球受到重力的示意图。
8(6分)如图所示，用50 N的水平向右的力作用在质量为2 kg的砖块A上时，砖块处于静止状态。
在图中画出砖块在竖直方向所受各力的示意图。
9(2分)在图中画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
10(3分)如图所示，在水平向右的2 N拉力作用下，木块在水平桌面上向右做匀速直线运动，作出它受到的摩擦力的示意图。
11(4分)如图所示，一个质量为2 kg的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况和力的大小。
（g=10 N/kg）12(6分)如图，物体沿粗糙水平面向右运动。
画出该物体所受重力、支持力和摩擦力的示意图。
13(8分)杠杆BC能绕O点自由转动，A处挂有一重物，请在杠杆上某处施加一最小的力，使杠杆保持平衡。
请画出这个力的位置和方向。
14(6分)用如图所示的滑轮组提升重物，要求绳子自由端移动的速度是物体上升速度的2倍。
请在图上画出绕线的方法。
15(6分)如图所示，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图。
1力学作图专题知识储备：1、力的 、 和 叫做力的三要素。
2、画力的示意图的方法是：在受力物体上沿着力的方向画一条线段，在线段的末端画一个箭头表示力的 ，线段的起点或终点表示力的 ，在同一个图中，力越大，线段应该越 。
有时还可以在力的示意图旁用数字和单位标出力的 。
3、物体由于 而产生的力叫弹力。
4、压力的方向总是垂直于支持面指向被压的物体；支持力的方向总是垂直于支持面指向被支持的物体；绳的拉力方向总是沿着绳而指向绳收缩的方向。
5、地面附近的物体由于地球的 而使物体受到的力叫重力。
重力的方向是 ，重力的作用点在 。
6、两个相互接触的物体，当它们做相对运动时，在接触面上会产生一种 相对运动的力，这种力叫摩擦力。
7、摩擦力的方向总是与物体相对运动的方向 。
8、一个物体在两个力的作用下，如果保持 状态或 状态，我们就说这两个力平衡。
9、二力平衡的条件是 。
10、杠杆绕着 的点叫做支点；使杠杆转动的力叫 ；阻碍杠杆转动的力叫 。
11、通过力的作用点沿力的 所画的直线叫做力的作用线。
12、从支点到 叫动力臂；从支点到 叫阻力臂。
13、杠杆的平衡条件是 。
14、使用滑轮组时，若有n 段绳子吊着动滑轮和重物，则绳的自由端移动的距离是重物移动距离的 倍；若不考虑绳与滑轮间的摩擦及滑轮重，则提起重物所用的力就是物重的 。
15、浮力的方向是 。
16、浸没在液体中的物体，当F 浮 G 物时，下沉；当F 浮 G 物时，悬浮；当F 浮 G 物时，上浮，最后漂浮，此时F 浮 G 物。
一、力的示意图作图：1、方法指导：在进行力的示意图作图时，请同学们首先认真阅读题意，搞清楚题目中要你画的是什么力，要注意：不要多画力、也不要少画力。
具体方法请按以下三步进行。
(1). 明确力应该画在谁身上；（要画在谁身上，就把力的作用点点在谁身上）(2). 明确力的方向；（一般情况下，我们所接触到的力有：重力G ，方向始终竖直向下；支持力F 支，方向垂直接触面向外；压力F 压，方向垂直接触面向里；拉力F 拉，方向延绳子向外；摩擦力f ，方向与运动或想运动的方向相反。
《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。
3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。
(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。
7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。
8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。
9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。
12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。
14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。
15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。
16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。
18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。
人教版八年级物理力学作图专题训练1. (2022徐州市中考物理模拟试卷)(2分)放风筝是我国的一项民俗。
如图为小亮放风筝时的情景，请画出风筝所受重力及风筝线对手中线轴拉力的示意图。
(O点为风筝的重心)2. 作出小球摆动到如图所示位置时受到的重力和拉力的示意图。
3. 静止在水平桌面上的排球受到哪几个力的作用？施力物体分别是谁？请在图中画出排球受力的示意图。
4. 如图所示用绳拴着一物体在水平面内，沿箭头方向做圆周运动，画出物体所受力的示意图(不考虑空气阻力)。
5. 如图所示，一悬挂在空中的小球正在左右摆动，请画出其在A处所受力的示意图(不计空气阻力)。
6. 如图所示，在水平桌面上用手指压铅笔尖，请画出铅笔尖对手指弹力的示意图．7. 作出下列各力的示意图．(1)如图甲所示，小车A受到与水平面成45°角的斜向右上方、大小是25N的拉力，作用点在C点．(2)用细绳系住小球B挂在墙上，如图乙所示，球受到绳子的拉力是20N.试画出绳子对小球的拉力．8. 如图所示，质量为30kg的小明沿滑道下滑，所受滑道对他的弹力大小为250N，请画出小明受到的重力和弹力的示意图.(g取10N/kg)9. 如图所示，带支架的小车沿水平面向左做直线运动，小球A用细线悬挂于支架前端，物块B在表面粗糙的小车上，请画出此时物块B的受力示意图。
10. 如图甲，小丽站在商场的手扶电梯上，随梯匀速下楼，运动轨迹如图乙虚线所示。
在图乙中画出小丽的受力示意图。
(图中“⋅”表示小丽)11. 如图所示，一物块沿固定的光滑斜面下滑请画出物块的受力示意图。
12. 如图所示，竖直墙壁上用细线悬挂重20N的球，请画出球所受的拉力和支持力的示意图。
13. (1)如图甲，一个重2N的木块静止在斜面上，请作出木块对斜面的压力F及木块所受静摩擦力f的示意图。
(2)如图乙所示，车正在减速前进，A是悬挂在车厢内的物体，悬挂A的细线没有画出。
请画出悬挂A物体的细线，并画出物体A的受力示意图。
力学作图专题
1、如图25静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。
2、如图26所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁
所受的压力。
3、用50牛的水平向右的力F在P处推小车，在图27中用力的示意图法画出力F。
4、一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图28中用力的示意图法画出这个拉力。
（作用点在A点）
5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图29中作出该球受力的示意图。
6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图30中画出该物体的受力图。
7、图31所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。
请用力的示意图法在图中画出物体受到的摩擦力f（f的作用点画在O点）
图29 图30 图31
8、如图下所示，物体A置于小车上随小车一起在平直路面上向右运动。
当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）。
图25图26
图27
图28
9、如图1所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。
10、物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。
11、已知物体的重力为100牛，受到竖直向上的20牛的拉力，试作出它对地面压力的图示。
12、物体随水平传送带匀速移动，作出物体所受力的示意图。
13、物体甲重40牛，物体乙重70牛，如图40所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。
14、作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
15、粗细均匀重为3N的木棒靠在墙上如图所示，请你在图上作出木棒所受重力的示意图。
16、如图是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。
17、如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．
18、如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
19、一个足球沿如图甲所示的斜面向上滚，试在图中画出该足球所受到的重力示意图。
21、一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。
请画出小球受力示意图。
22、如图14所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动。
请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G>f）。
23、在飞机设计、制造过程中，要进行风洞实验，用来搜集分析有关数据。
在江苏省科学宫内，有一个风洞实验室，一架飞机模型固定在托盘测力计上，如图所示。
当无风时托盘测力计的示数为15N；当迎面吹着飞机的风速达到20m/s时，托盘测力计的示数为7N，请画出此时飞机模型受到的升力的图示。
24、作出图中物体对各支持面的压力的示意图。
25、请分别画出如图35所示下列各图中杠杆的动力臂和阻力臂。
26、下面两图,杠杆在力F1F2的作用下处于静止状态, L2是F2的力臂.在图36中画出力F1的力臂L1以及阻力F2,
27、如图37所示，均匀铁棒与地面成角倾斜着，在Ａ端用一个最小的力拉住铁棒使之静止，请在图中画出最小的拉力Ｆ和铁棒的重力力臂。
28、某起重机臂上的一点C吊着一个物体，B点被钢丝AB拉着，拉力为F1，机臂可绕O点转动，如图39所示，试在图38中画出阻力F2、动力臂L1和阻力臂L2。
29、要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．
30、在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．
31、如图所示的水桶，是在—个最小外力作用下所处的状态。
作出它此时的受力示意图。
找出下图中的阻力臂L2，并画出最小的动力F1。
32、请找出图中的支点和动力臂L1。
33、作出下图中拉力的力臂和重力的示意图。
Ｏ
A
α
34、作出图中杠杆的动力臂L1和阻力臂L2.
35、作出下列图中所用最小力的示意图。
36
、滑轮组绳子的股数公式：n G
F
=。
若n 为奇（偶数），绕线从动（定）滑轮开始，即“奇动偶定”。
注意：
通过计算得绳子的股数n 是小数时，n 应取比这个小数大的最小整数。
如n =52
.时，n 应取6（不能采用“四舍五入”法）。
注：一般说绳子自由端如果向上拉动，数绳子股数时算上此绳数，如果自由端向下拉动，数绳子股数时，不算此绳数。
设计滑轮组一般先依拉力，阻力关系或依拉力移动距离与重物移动距离确定绕滑轮组的绳子股数拉
动滑
物F G G n +=再按绳子股数，拉力方向推出动滑轮和定滑轮
的个数。
动滑轮个数：2n N =
动（n 为偶数时） 2
1-=n N 动（n 为奇数时） 按要求串绕滑轮组。
（起作用的绳子根数分别是2、3、4、4）
A
O
F 1
F 2
38、一个同学站在地面上，要利用如图3所示的滑轮组提升重物，已知物重900N，而绳子最多只能承受400N的拉力。
请你帮他在图中画出符合要求的绳子绕法。
39、作出定滑轮和动滑轮的杠杆示意图.。
