2017八年级物理力学作图题专题训练(答案)38288

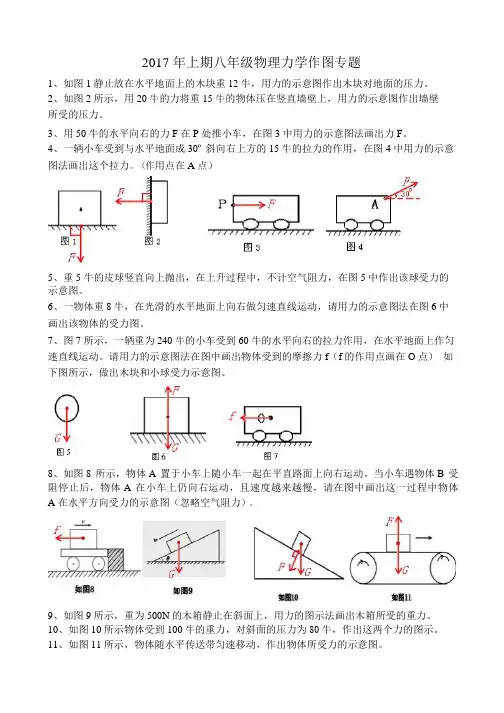

材料仅供参考202X年上期八年级物理力学作图专题1、如图1静止放在水平地面上的木块重12牛，用力的示意图作出木块对地面的压力。

2、如图2所示，用20牛的力将重15牛的物体压在竖直墙壁上，用力的示意图作出墙壁所受的压力。

3、用50牛的水平向右的力F在P处推小车，在图3中用力的示意图法画出力F。

4、一辆小车受到与水平地面成30º斜向右上方的15牛的拉力的作用，在图4中用力的示意图法画出这个拉力。

〔作用点在A点〕5、重5牛的皮球竖直向上抛出，在上升过程中，不计空气阻力，在图5中作出该球受力的示意图。

6、一物体重8牛，在光滑的水平地面上向右做匀速直线运动，请用力的示意图法在图6中画出该物体的受力图。

7、图7所示，一辆重为240牛的小车受到60牛的水平向右的拉力作用，在水平地面上作匀速直线运动。

请用力的示意图法在图中画出物体受到的摩擦力f〔f的作用点画在O点〕如以下图所示，做出木块和小球受力示意图。

8、如图8所示，物体A置于小车上随小车一起在平直路面上向右运动。

当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图〔忽略空气阻力〕。

9、如图9所示，重为500N的木箱静止在斜面上，用力的图示法画出木箱所受的重力。

10、如图10所示物体受到100牛的重力，对斜面的压力为80牛，作出这两个力的图示。

11、如图11所示，物体随水平传送带匀速移动，作出物体所受力的示意图。

12、物体甲重40牛，物体乙重70牛，如图12所示，两物体都静止，请用力的示意图画出甲物体所受的力和乙物体对水平桌面的压力。

13、如图13所示，作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。

14、粗细均匀重为3N的木棒靠在墙上如图14所示，请你在图上作出木棒所受重力的示意图。

15、如图15是广场上一只氢气球，用细绳系于地面上，请作出氢气球受力示意图。

16、如图16，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．17、如图17所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。

2017年中考物理力学专题复习精品作图题81道1.请画甲出静止在斜面上的物体所受力的示意图【解答】过物体的重心分别沿竖直向下、沿斜面向上以及垂直于斜面向上的方向画一条带箭头的线段，分别用符号G、f和F表示；如图所示：2.画出图中鸡蛋受到的重力G的示意图。

3.请在图中画出苹果所受重力的示意图；G4.如图所示是在空气中飞行的足球，请画出足球所受重力的示意图。

G5.如图所示重为3N 的玩具小车沿斜面向上运动，请作出小车所受重力的示意图。

6.如图所示，一个篮球静止在水平地面上，画出它所受支持力的示意图。

7.请画出如图所示中球所受的重力和支持力的示意图。

8.在图中画出此时小球受力的示意图。

9.如图，AB 是固定在墙壁上竖直的铁质黑板，C 是一块磁体．C 吸附在AB 表面上静止不动．画出C 受到的所有力并标出力的名称．f 摩擦力A GF 吸引力 F 支持力B C A C BGFG FFG =3N10.如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．11.如图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图。

12．如图所示的A 物体处于静止状态，请画出A 在水平方向的受力示意图。

13.如图所示，有一根粗细均匀的长木棒，斜放在墙角。

画出木棒所受重力G ，木棒对墙面的压力F A 和地面对木棒的支持力F B 的示意图。

14.如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图．15.如图所示，一物体沿粗糙斜面匀速下滑，请你作出该物体所受摩擦力的示意图（要求该力的作用点画在物体的重心上）。

F 压fABGFF B GF 压 F 支GF 压AB16.如图所示，滑块从斜面顶端滑下后在水平木板表面上滑行。

请画出滑块在木板上滑行时水平方向上受到力的示意图。

17.一装有水的烧杯放在斜面上静止不动，将一实心小木球A轻轻放入水中，静止时如图所示，画出小木球A受力的示意图。

2017年--2018年八年级物理下册作图精选（50道）一、作图题1、如图所示，鸡蛋正在盐水中上浮．请画出此时鸡蛋所受力的示意图．【答案】解：浮力、重力均作在重心上，重力G竖直向下，浮力F竖直向上，浮力的长度大于重力，如图：【考点】物体的浮沉条件及其应用【解析】【分析】鸡蛋在盐水中上浮，是因为浮力大于重力，分别按力的示意图的作法作出浮力和重力．2、如图所示，排球离开手后仍在空中继续飞行．不考虑空气阻力，请在图中画出排球的受力示意图．【答案】【考点】重力示意图【解析】【解答】排球离开手后只受重力的作用，而且重力方向竖直向下，作用在球的重心上。

故答案为：【分析】本题关键在于正确的受力分析和对重力方向的了解。

本题考查的是重力示意图。

3、（2015•乌鲁木齐）请在图中画出细线对小球的拉力F．【答案】解：过细线与小球的接触点作竖直向上的拉力，如图所示：【考点】力的示意图【解析】【解答】力的示意图：用一个带箭头的线段表示力的三要素，线段的长度表示力的大小，箭头表示力的方向．【分析】此题考查学生对力的示意图的掌握，注意题目要求，只要求画出细线对小球的拉力F即可．4、（2015•贵港）一块重为10N的砖被F=50N的压力压在竖直的墙壁上处于静止，如图所示，请你画出这块所受到的力的示意图（压力F除外）．【答案】【解答】解：物体受到人为的压力水平向右，墙的支持力水平向左，重力竖直向下，摩擦力竖直向上，如图所示．在这几个力的作用下，物体处于静止状态，所以水平方向上压力和支持力是平衡力，竖直方向上重力和摩擦力是平衡力．【考点】力的示意图【解析】【分析】物体静止时，受到力是平衡力，此物体在竖直方向上受到重力作用，在竖直方向上肯定有一个力与它平衡，这个力就是摩擦力，重力和摩擦力是一对平衡力，大小相等，方向相反，作用在同一直线上．水平方向上压力和支持力是平衡力．5、（2015•临沂）如图所示，杯子静置在斜面上，请你画出它所受重力和支持力的示意图．（图中O 点表示杯子的重心）【答案】【考点】力的示意图【解析】【解答】解：重力G和支持力F的作用点画在物体的重心上，重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：【分析】重力的方向是竖直向下的，作用点在重心上；斜面对物体的支持力和物体对斜面的压力是一对相互作用力，方向是相反的；压力的方向是垂直于斜面向下的，支持力就是垂直于斜面向上的，作用点在物体的重心上．6、（2015•咸宁）如图所示，一木块正沿着着固定在地面上的光滑斜面下滑，请作出木块受到的重力G和支持力F的示意图．【答案】【分析】重力的方向是竖直向下的，作用点在重心上；斜面对物体的支持力和物体对斜面的压力是一对相互作用力，方向是相反的；压力的方向是垂直于斜面向下的，支持力就是垂直于斜面向上的，作用点在物体的重心上．【考点】力的示意图【解析】【解答】解：重力G和支持力FN的作用点画在物体的重心上，重力的方向竖直向下；支持力的方向与斜面垂直，垂直斜面向上．如图所示：7、（2015•达州）如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L．【答案】【解答】解：连接OA，则OA是最长的力臂，做OA的垂线，物体对杠杆的力使杠杆向时逆针方向转动，所以F应使其向顺时针方向转动，如图所示：【考点】力臂的画法，杠杆中最小力的问题【解析】【分析】根据杠杆的平衡条件，动力臂越长越省力，首先确定出最长的力臂，然后画出的示意图；由支点到力的作用点的距离是最长的力臂．8、（2015•陕西）如图，O为支点，请画出路灯所受重力G的示意图及其力臂l．【答案】过灯的重心沿竖直向下的方向画出重力G，过支点O向重力的作用线画垂线就是重力的力臂L，如图所示：【考点】重力示意图，力臂的画法【解析】【解答】解：过灯的重心沿竖直向下的方向画出重力G，过支点O向重力的作用线画垂线就是重力的力臂L，如图所示：【分析】重力G的作用点在灯的重心，方向是竖直向下，重力的力臂是从支点O到重力作用线的垂直距离．9、（2015•庆阳）如图是踢出去的足球运动轨迹，请做出足球所受力的示意图（不计空气阻力）【答案】【解答】解：踢出去的足球在不计空气阻力的情况下，只受重力的作用，作用在球的重心，方向竖直向下，如图所示：【考点】力的示意图【解析】【分析】规则物体的重心在物体的几何中心，根据重力的方向总是竖直向下的，过重心表示出重力的方向．10、如图所示，月亮和卫星在绕地球在旋转，请在图中作出月球受到地球引力的示意图。

力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。

3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。

4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。

6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。

9．如图，小球在水中正在下沉，请画出小球所受力的示意图。

10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。

11．请画出图中潜水艇上浮时所受力的示意图。

12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。

14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。

（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。

17．完成下图杠杆的动力臂。

18．在图中画出力F 的力臂。

19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。

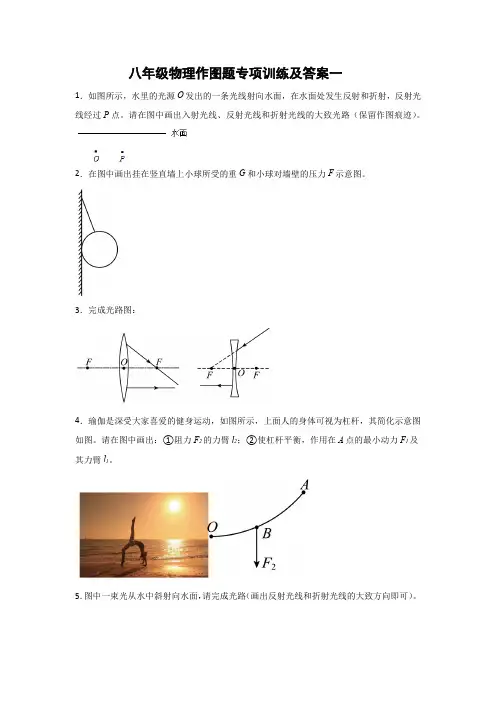

八年级物理作图题专项训练及答案一1．如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点。

请在图中画出入射光线、反射光线和折射光线的大致光路（保留作图痕迹）。

2．在图中画出挂在竖直墙上小球所受的重G和小球对墙壁的压力F示意图。

3．完成光路图：4．瑜伽是深受大家喜爱的健身运动，如图所示，上面人的身体可视为杠杆，其简化示意图如图。

请在图中画出：①阻力F2的力臂l2；②使杠杆平衡，作用在A点的最小动力F1及其力臂l1。

5．图中一束光从水中斜射向水面，请完成光路（画出反射光线和折射光线的大致方向即可）。

6．根据入射光线和出射光线，画出正确的光学仪器。

7．如图所示，鸡蛋悬浮在盐水中，请画出鸡蛋受到的重力G和浮力F的示意图。

8．如图所示的电路图，将图中各元件连接起来。

9．在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。

10．如图所示，用AB代表物体，MN为光屏，请根据“小孔成像”原理做出成像A′B′ 的光路图。

参考答案1．【解析】【详解】根据平面镜成像的规律，作出点光源O关于水面的对称点，即点光源O在水面的像O′，由于反射光线的反向延长线要过像点O′，连接PO′，与水面的交点就是入射点M；分别连接OM为入射光线、MP反射光线，过M点作法线，在法线右侧的空气中，由折射角大于入射角画出折射光线，如图所示：2．【解析】【详解】重力的方向竖直向下，作用点在物体的重心上，压力是垂直作用在受压面上的力，如图所示3．【解析】【详解】平行于主光轴的光线经凸透镜折射后折射光线通过焦点，过焦点的光线经凸透镜折射后折射光线平行于主光轴。

如下图指向另一侧焦点的光线经凹透镜折射后折射光线平行于主光轴。

如图所示4．【解析】【详解】图中O为支点，由支点O向阻力F2的作用线作垂线段，即为阻力F2的力臂l2；根据杠杆的平衡条件F1l1=F2l2可知，在阻力和阻力臂一定时，动力臂越长越省力；已知动力作用点为A，则最长的动力臂是支点与作用点A的连线，根据力臂的画法作垂直于OA的作用力，方向向上，如图所示：5．见解析【解析】【详解】入射光线位于法线的右侧，在法线的左侧，根据反射角等于入射角做出对应的反射光线；光从水中斜射入空气，所以折射角大于入射角，由此可以做出对应的折射光线，如图所示：6．见解析【解析】【详解】图中的光学器件能够让光线透过，并且折射光线与入射光线相比变得发散，所以该光学器件对光线有发散作用，因此填凹透镜，如图所示：7．【解析】【详解】鸡蛋所受浮力的方向是竖直向上的，从重心开始竖直向上画一条带箭头的线段表示出浮力，并标出符号F；鸡蛋悬浮在盐水中，根据物体的浮沉条件得，鸡蛋受到的重力与浮力大小相等，方向相反，作用点都在重心，同理作出重力的示意图，并标出符号G，如下图所示8．【解析】【详解】根据电路中电流的流向，先从电源正极出发依次串联下边的开关、电铃、上边开关、回到负极，然后把灯泡并联在电铃和上边开关两端即可，如下图所示：9．【解析】【详解】由图中可知，入射角等于50°，根据光的反射定律可知，反射角也等于50°；图中法线已画出，根据反射角等于入射角，然后在法线右侧画出反射光线OB，并标明反射角的度数，如下图所示10．【解析】【详解】A点射出的光线经小孔沿直线射向光屏，形成像点'A；B射出的光线经小孔沿直线射向光屏，形成像点'B；连接像点''A B即为所求。

八年级物理力学作图题

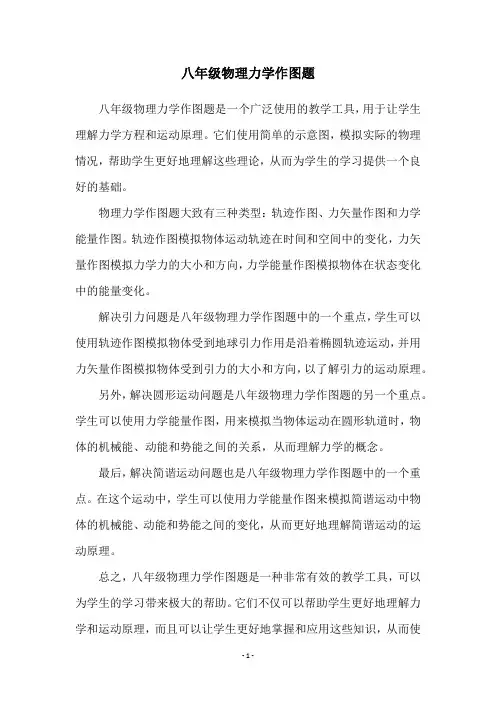

八年级物理力学作图题是一个广泛使用的教学工具，用于让学生理解力学方程和运动原理。

它们使用简单的示意图，模拟实际的物理情况，帮助学生更好地理解这些理论，从而为学生的学习提供一个良好的基础。

物理力学作图题大致有三种类型：轨迹作图、力矢量作图和力学能量作图。

轨迹作图模拟物体运动轨迹在时间和空间中的变化，力矢量作图模拟力学力的大小和方向，力学能量作图模拟物体在状态变化中的能量变化。

解决引力问题是八年级物理力学作图题中的一个重点，学生可以使用轨迹作图模拟物体受到地球引力作用是沿着椭圆轨迹运动，并用力矢量作图模拟物体受到引力的大小和方向，以了解引力的运动原理。

另外，解决圆形运动问题是八年级物理力学作图题的另一个重点。

学生可以使用力学能量作图，用来模拟当物体运动在圆形轨道时，物体的机械能、动能和势能之间的关系，从而理解力学的概念。

最后，解决简谐运动问题也是八年级物理力学作图题中的一个重点。

在这个运动中，学生可以使用力学能量作图来模拟简谐运动中物体的机械能、动能和势能之间的变化，从而更好地理解简谐运动的运动原理。

总之，八年级物理力学作图题是一种非常有效的教学工具，可以为学生的学习带来极大的帮助。

它们不仅可以帮助学生更好地理解力学和运动原理，而且可以让学生更好地掌握和应用这些知识，从而使
学生更好地掌握物理学知识，为学生的未来学习和发展打下良好的基础。

《力学》作图题一、作图题1.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图．(力的作用点画在物体的重心)2.在图中画出重为6N的木块，在斜面上下滑时所受重力及木块对斜面压力的示意图。

3.如图，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的力的示意图．(力的作用点画在物体的重心)4.如图所示，物体以初速度V沿表面粗糙的固定斜面向上运动，请画出物体沿斜面向上运动过程中所受力的示意图(力的作用点画在物体的重心)5.如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

(力的作用点画在物体的中心)6.如图所示，物体沿斜面匀速下滑，请画出物体所受重力G、支持力F及滑动摩擦力f的示意图(O为物体的重心)。

7.在如图中，画出以初速度v沿斜面减速上滑的物体所受的重力G的示意图。

8.如图所示，物体随传送带向上匀速运动，画出该物体的受力示意图。

9.如图所示，为小明观察到的向右前进的汽车车厢顶蓬上用细绳悬挂着的重物所处的情形，试画出此时站在车厢底板上的小明受力的示意图．10.如图所示，物块A随传送带一起向右匀速运动，请画出物块A所受力的示意图．(不计空气阻力)11.请画出如图所示中球所受的重力和球对墙壁的压力的示意图。

12.画出图中A的重力和A对斜面的压力13.如图所示，一块橡皮放在水平放置的文具盒上，并随文具盒一起向左做匀速直线运动，请在图中作出橡皮所受力的示意图。

14.重为20N的木箱静止在斜面上，请在图中作出木箱受到重力的示意图。

15.在墙角放置一球体，且地面是水平粗糙的，请画出该球体所受力的示意图。

16.如图所示，一辆小车在水平面上向右减速运动时，画出静止在小车上的物块A在水平方向上的受力示意图．17.用力的示意图表示灯受到的重力和线对灯的拉力。

18.如图，重为20N的小球，在细绳25N的拉力作用下来回摆动，请用力的示意图表示小球所受到的重力和细绳对小球的拉力。

初中力学作图题专题练习（含答案解析）一、作图题（本大题共79小题，共395.0分）1.如图中该刻度尺的分度值是______ cm.被测物体的长度是______cm．2.如图所示，小明用刻度尺和三角板按如图测的直径，该刻度尺的分度值是______ ，测得苹果的果直径为______ cm．3.请简述测量图中AB长度的方法及过程．4.如图所示，平面镜前立有一旗杆．(1)请画出旗杆顶A点在平面镜中的像；(2)将平面镜远离旗杆，旗杆的像大小______ (选填“变大”、“变小”或“不变”)；5.如图，A图是一物体运动的v−t图象，请在B图中作出其对应的s−t图象6.如图所示，图(1)为某汽车在平直公路上运动的距离(s)−时间(t)图象，请在图(2)中画出相应的速度(v)−时间(t)图象。

7.甲乙两个大小完全相同的实心球是由两种不同物质制成的，甲的质量是乙的2倍.图中画出了甲球质量与体积的关系，请你画出乙球质量与体积的关系．8.如图所示，a、b、c三只相同的玻璃杯中分别盛有等质量的酒精、纯水、盐水，在玻璃杯中画出酒精、纯水、盐水的大致液面(ρ盐水>ρ纯水>ρ酒精)。

9.小明用天平测得某物体的质量为33.4g，请将图中的游码画到标尺的相应位置处。

10.按照题目要求作图(1)画出图甲中物体静止在斜面上时受到重力和物体对斜面压力的示意图．(2)请在乙图中画出小球所受弹力的示意图．11.如图所示，画出使杠杆平衡的最小力的示意图(要求保留作图痕迹)．12.如图，用一个大小为10N的力将黑板刷压在竖直的黑板上，已知黑板刷重4N，且静止不动。

请画出黑板刷受到的重力和摩擦力的图示。

13.(1)一物块静止在如图甲所示的斜面上，请画出物块所受重力和物块对斜面压力的示意图；(2)请画出图乙中潜水艇在上浮时所受重力和浮力的示意图(黑点O表示潜水艇的重心)；(3)请在图丙中画出压缩的弹簧对拇指弹力的示意图．14.如图所示，一个工件与传送带一起以0.3m/s的速度水平向右匀速运动，不计空气阻力，请在图中画出工件受力的示意图。

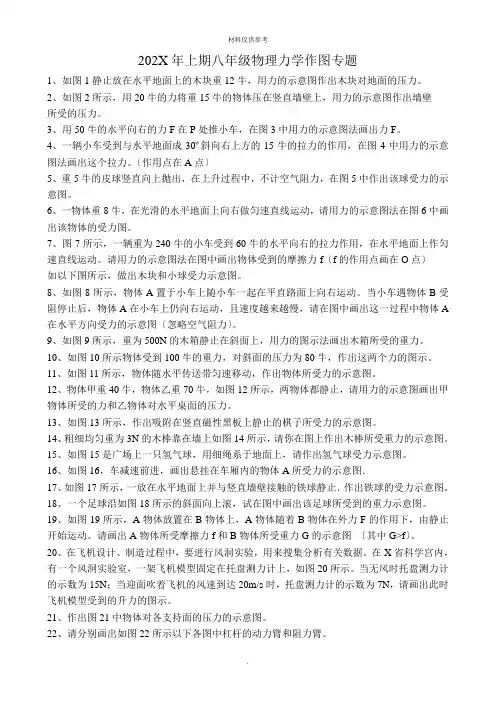

2017 年上期八年级物理力学作图专题1、如图1静止放在水平地面上的木块重12 牛，用力的示意图作出木块对地面的压力。
