电工技术II模拟试题第二套答案

---○---○------○---○---…………评卷密封线 ……………… 密封线不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ………………评卷密封线 …………电工学考试模拟试卷220 ~20 学年学期电工学II 课程 时间100分钟60 %一、填空选择题：（1-7题每空1分，8题每空3分，合计20分）1.元件上电压和电流关系成正比变化的电路称为电路。

此类电路中各支路上的和均具有叠加性，但电路中的不具有叠加性。

2. 已知工频正弦电压有效值和初始值均为380V ，则该电压的瞬时值表达式为（）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ； C 、)90314sin(380︒+=t u V 。

3. 晶体管放大电路应遵循的基本原则是：结正偏；结反偏。

4. 集成运放的线性应用存在（）现象，非线性应用存在（）现象。

A 、虚地；B 、虚断；C 、虚断和虚短。

5.在正逻辑的约定下，“1”表示电平，“0”表示电平。

6.组合逻辑电路的基本单元是，时序逻辑电路的基本单元是。

7.C B C B B A F ++=＝8. 在以下图所示电路中，已知电流I =10mA ，I 1=6mA ，R 1=3KΩ，R 2=1KΩ，R 3=2KΩ。

电流表A 4和A 5的读数分别为和。

I s 1=2AI s 2=1AU s =10V4Ω4Ω- +二、试求以下图所示电路中电压源的功率。

（8分）三、试用戴维宁定理计算图中的电流I 2。

（8分）得 分 评卷人 得 分 评卷人---○---○------○---○---学 院专业班级学 号姓 名…………评卷密封线 ……………… 密封线不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ………………评卷密封线 …………四、电路如下图，已知E =5V ，t u ωsin i 10=V 。

试画出u i 与u 0的波形，并标出幅值。

电工二级试题库与答案一、单选题（共75题，每题1分，共75分）1.电路中电源正负极间没有负载而是直接接通叫做电源短路，另有一种短路是指某个（）的两端直接接通。

A、负载器B、熔断器C、元件器D、导线器正确答案：D2.同一个低压电器的所有线圈，触头不论在什么位置都应标注相同的( )符号。

A、数字B、等级C、文字D、编号正确答案：C3.一台通用变频器连接多台电动机时（）采用矢量控制方式。

A、不可以B、可能C、暂时允许D、可以正确答案：A4.根据线路电压等级和用户对象,电力线路可分为配电线路和（）线路。

A、送变电路B、照明C、动力D、送电线路正确答案：D5.维修电工在操作中，特别要注意（）问题。

A、戴好防护用品B、安全生产行为C、带电的作业D、安全事故的防范正确答案：D6.在变频器的变频运行与工频运行互相切换的控制线路中，输出接触器和工频切换接触器必须要有（）措施。

A、连锁B、互锁C、点动D、自锁正确答案：B7.A/D转换一般要经过采样、保持、量化及（）4个过程。

A、计算B、分时C、记录D、编码正确答案：D8.异步电动机的主要参数中，额定功率是指在（）运行时三相电动机轴上所输出的额定机械功率。

A、空载B、满载C、负载D、负荷正确答案：B9.交流10kV母线电压是指交流三相三线制的（）。

A、额定电B、交流线路C、电压D、线的电压正确答案：D10.十进制小数转换成二进制一般采用（）。

A、乘10取整法B、乘8取余法C、乘10取余法D、乘2取整法正确答案：D11.在三相半波可控整流电路中，当负载为电感性时，负载电感量越大，则（）。

A、导通角越小B、电压越高C、电压越低D、导通角越大正确答案：D12.在测量一个被测量时，只关注仪表的准确度是不够的，还要合理选择测量仪表的量程，选择量程为被测量的（）倍左右较为合理。

A、1.5B、1C、2D、3正确答案：A13.在RC串联电路中，已知R=XC，电源电压为U，则电路中的无功功率为（）。

电工技师（二级）模式试卷及答案电工技师（二级）模式试卷及答案一、单选题（共20题，共60分）1.DH型自动重合闸继电器中的充电电阻起什么作用()。

A.防止烧坏电容B.限制充电速度C.防止开关误合闸D.防止开关误跳闸2.射极放大器的最大特点是。

( )A.电压放大倍数大B.输入电阻大，输出电阻小C.输入电阻小，输出电阻大D.电流放大信号稳定3.3-10KV油浸纸绝缘电力电缆直流耐压试验的标准试验电压值是：交接试验为倍额定电压值。

( )A.4B.5C.6D.84.数据分配器由1个数据输入端、M个数据输出端和所组成。

( )A.N位通道选择信号B.1位通道选择信号C.N位通道屏蔽信号D.1位通道屏蔽信号5.FX系列PLC中SET表示指令。

( )A.下降沿B.上升沿C.输入有效D.置位6.触摸屏实现数值输入时，要对应PLC内部的( )A.输入点XB.输出点YC.数据存贮器D.定时器7.变频器的抗干扰措施有隔离、滤波、屏蔽、接地、加电抗器和等。

( )A.漏电保护B.合理布线C.装熔断器D.电容器8.双闭环调速系统包括电流环和速度环，其中两环之间关系是。

( )A.电流环为内环，速度环为外环B.电流环为外环，速度环为内环C.电流环为内环，速度环也为内环D.电流环为外环，速度环也为外环9.下列哪个不属于断路器控制回路的调试范围()A.能监视电源及跳合闸回路B.操作电压应满足要求C.有防"跳跃闭锁装置D.合闸或跳闸完成后，应使命令脉冲自动解除10.进行理论教学培训时，除依据教材外应结合本职业介绍一些的方面的内容。

( )A.四新应用B.案例C.学员感兴趣D.科技动态11.PN结外加反向电压，电流值与外加电压的大小的关系是。

( )A.随外加电压的增加，反向电流增加B.随外加电压的增加，反向电流减小C.随外加电压的增加，反向电流无变化D.随外加电压的增加，反向电流趋于稳定12.GTO是指。

( )A.电力二极管B.晶闸管C.双极型晶体管D.门极关断晶闸管13.关于道德与法律，正确的说法是。

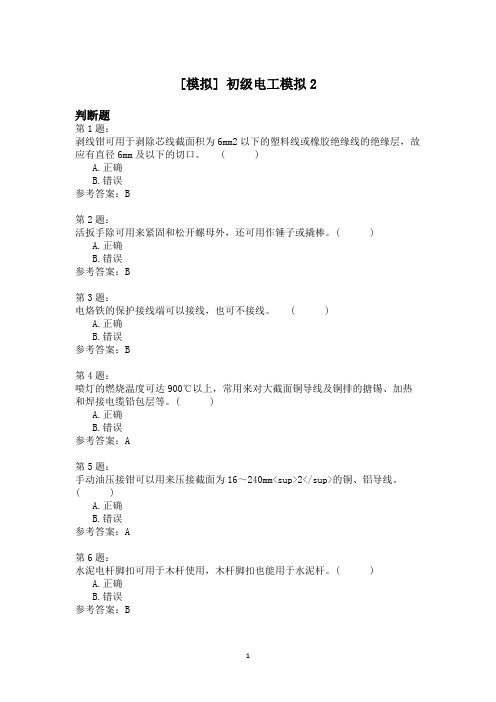

[模拟] 初级电工模拟2判断题第1题：剥线钳可用于剥除芯线截面积为6mm2以下的塑料线或橡胶绝缘线的绝缘层，故应有直径6mm及以下的切口。

( )A.正确B.错误参考答案：B第2题：活扳手除可用来紧固和松开螺母外，还可用作锤子或撬棒。

( )A.正确B.错误参考答案：B第3题：电烙铁的保护接线端可以接线，也可不接线。

( )A.正确B.错误参考答案：B第4题：喷灯的燃烧温度可达900℃以上，常用来对大截面铜导线及铜排的搪锡、加热和焊接电缆铅包层等。

( )A.正确B.错误参考答案：A第5题：手动油压接钳可以用来压接截面为16～240mm²的铜、铝导线。

( )A.正确B.错误参考答案：A第6题：水泥电杆脚扣可用于木杆使用，木杆脚扣也能用于水泥杆。

( )A.正确B.错误参考答案：B第7题：手持式电动工具(不含Ⅲ类)必须按要求使用漏电保护器，以利安全。

( )A.正确B.错误参考答案：A第8题：震捣器、蛤蟆夯在使用中必须接好保护接地线，在电源侧加装漏电保护器，设备本身设有开关，但在施工现场附近应再设开关，并有专人负责监护，以便随时断电。

( )A.正确B.错误参考答案：A第9题：携带型接地线是用来防止在已停电设备或线路上工作时，突然送电带来的危险，或由于邻近高压线路而产生的感应电压的危险，是保证工作人员生命安全的防护用具。

( )A.正确B.错误参考答案：A第10题：装接地线时，应先装三相线路端，然后装接地端；拆时相反，先拆接地线端，后拆三相线路端。

( )A.正确B.错误参考答案：B第11题：移动式电气设备及线路，极易遭到拉、磨、压、碰撞、震动而损坏，有较大的触电危险性，必须采取安全措施来预防。

( )A.正确B.错误参考答案：A第12题：电焊机二次电压较低，只需用一根电缆线，另一根借用其它金属管道或保护零线就行。

( )A.正确B.错误参考答案：B第13题：电焊机的一、二次接线长度均不宜超过20m。

电工二级试题库（附参考答案）一、单选题（共75题，每题1分，共75分）1.电气原理图上将主电路画在一张图样的（）。

A、上端B、右侧C、左侧D、下端正确答案：C2.生产机械的接线图有：单元接线图、互连接线图和（）三种。

A、端子线表B、端子线图C、互连接线表D、位置的线图正确答案：C3.职业劳动不仅是一种生产经营的职业活动，也是（）。

A、创新活动B、思想修养C、能力、纪律和品格的训练D、道德情感正确答案：C4.异步电动机的变频调速分为笼型异步电动机的变频调速和（）型变频调速。

A、PWMB、PCWC、PWCD、PRT正确答案：A5.二极管的主要特性就是（）。

A、单向导通B、反向击穿C、稳压D、整流正确答案：A6.三相异步电动机旋转磁场的转速与（）有关。

A、负载大小B、电源频率C、定子绕组上电压大小D、绕组所串电阻的大小正确答案：B7.万用表实质是一个带有整流器的（）仪表。

A、磁电式B、感应式C、电动式D、电磁式正确答案：A8.在RL串联电路中，已知电源电压为U，若R=X1，则电路中的无功功率为（）。

A、U2/X12B、U2/4X1C、U2/(2X1)D、U2/X1正确答案：C9.RS-232C最大通信距离为（）m，最高传输速率为19.2Kb/s，且只能进行一对一的通信，单端驱动、单端接收。

A、23B、15C、10D、13正确答案：B10.变频器与电动机之间一般（）接入接触器。

A、不允许B、允许C、不用D、有需要正确答案：A11.指针式万用表属于（）仪表。

A、感应系B、磁电系C、电磁系D、电动系正确答案：B12.诚实守信是中华民族最重要的传统美德和做人的行为规范。

孔子把（）提到国家存亡的地位。

A、德B、礼C、信D、仁正确答案：C13.半导体中的载流子（）。

A、只有电子没有空穴B、只有自由电子C、只有空穴D、有自由电子也有空穴正确答案：D14.绝缘材料的主要作用是用来（）带电和不带电的导体，使电流只能沿着导体流动。

中南大学电工技术II模拟试题第二套题目一描述某电路由R、L和C构成，其中R为10Ω，L为3H，C为5μF。

求该电路的单位阶跃响应。

分析首先，我们需要确定该电路的传递函数。

由于电路由R、L 和C构成，根据基本电路理论，我们可以得到该电路的传递函数为：H(s) = 1 / (sRC + 1)其中，s为复变量，R为电阻值，C为电容值。

将已知数值带入传递函数，得到：H(s) = 1 / (10Ω * 5μF * s + 1)接下来，我们需要将传递函数转换为单位阶跃响应。

通过拉普拉斯逆变换，我们可以求得单位阶跃响应的表达式为：h(t) = 1 - e^(-t / (RC))对于本题，R为10Ω，C为5μF，带入上述公式，即可得到单位阶跃响应的表达式。

结果单位阶跃响应的表达式为：h(t) = 1 - e^(-t / (10 * 5 * 10^-6))题目二描述某电路由R、L和C构成，其中R为20Ω，L为2H，C为10μF。

求该电路的频率响应曲线。

分析为了求得频率响应曲线，我们需要先确定电路的传递函数。

根据基本电路理论，该电路的传递函数为：H(s) = 1 / (sRC + 1)将已知数值带入传递函数，得到：H(s) = 1 / (20Ω * 10μF * s + 1)接下来，我们需要将传递函数转换为频率响应曲线。

通过将传递函数的复变量s替换为jω，其中ω为角频率，我们可以得到频率响应曲线的表达式为：H(jω) = 1 / (jωRC + 1)对于本题，R为20Ω，C为10μF，带入上述公式，即可得到频率响应曲线的表达式。

结果频率响应曲线的表达式为：H(jω) = 1 / (jω * 20Ω * 10μF + 1)题目三描述某电路由R、L和C构成，其中R为15Ω，L为1H，C为1μF。

求该电路的零极点分布。

分析为了求得电路的零极点分布，我们需要先确定电路的传递函数。

根据基本电路理论，该电路的传递函数为：H(s) = 1 / (sRC + 1)将已知数值带入传递函数，得到：H(s) = 1 / (15Ω * 1μF * s + 1)接下来，我们需要求得传递函数的零和极点。

电工二级练习题库（含答案）一、单选题（共75题，每题1分，共75分）1.三相异步电动机旋转磁场的转速与（）有关。

A、电源频率B、定子绕组上电压大小C、负载大小D、绕组所串电阻的大小正确答案：A2.一个8421BCD码的十进制计数器，正常循环就是（）个有效状态。

A、14B、8C、10D、16正确答案：C3.三极管的工作状态可以分为三个区域，( )放大区，饱和区。

A、截止区B、临界区C、死穴区D、工作区正确答案：A4.由白炽灯、电烙铁、电阻器组成的交流电路都可近似看成是（）电路。

A、纯电阻B、电阻、电感C、纯电感D、纯电容正确答案：A5.运放是一个从功能的角度命名的电路单元，可以由（）的器件实现，也可以用半导体芯片实现。

A、器件电容B、分立电容C、二极管D、器件电阻正确答案：B6.FX系列PLC主控指令应采用（）。

B、MCC、GOTD、SU正确答案：B7.从闭环控制的结构上看，电流环处在速度环之内，故电流环又称为（）。

A、动环B、静环C、外环D、内环正确答案：D8.安全带使用期一般为（）年，发现异常应提前报废。

A、5～7B、1～3C、4～5D、3～5正确答案：D9.在三相半波可控整流电路中，当负载为电感性时，负载电感量越大，则（）。

A、电压越高B、导通角越大C、电压越低D、导通角越小正确答案：B10.职业劳动不仅是一种生产经营的职业活动，也是（）。

A、能力、纪律和品格的训练B、思想修养C、创新活动D、道德情感正确答案：A11.仪表的灵敏度用每伏欧姆数表示，由于万用表的表头采用磁电系微安表，因此灵敏度较高，MF30型万用表直流电压档的每伏欧姆数为（）KΩ/V。

B、35C、18D、10正确答案：A12.如果直流电从磁电系仪表的负端通入，其后果为（）。

A、指针反向偏转B、指针正向偏转C、电表烧坏D、指针不动正确答案：A13.低压验电器可用来区分交流电和直流电，交流电通过氖泡时，（）附近都发亮。

A、多极B、两极C、四极D、三极正确答案：B14.把三相负载分别接在三相电源的一根相线和中性线之间的接法称为三相负载的( )联结。

电工二级模拟考试题+参考答案一、单选题（共90题，每题1分，共90分）1、使用电动砂轮机磨削时应站在电动砂轮机的( )，且用力不宜过大.A、都可以B、侧面C、反面D、正面正确答案：B2、直流放大器和部分集成运算放大器采取（）形式。

A、输入、单端B、输入、输出C、输入、差分输出D、差分输入、输出正确答案：B3、变压器铁心应在（）的情况下运行。

A、一点接地时B、多点接地时C、两点接地时D、不接地时正确答案：A4、松下MINAS_A4交流伺服电动机、驱动器用高性能CPU，高达（）KHZ 的速度响应频率。

A、0.95B、1C、0.5D、0.75正确答案：B5、2CW7C稳压二极管稳定电压约为（）V。

A、6.1～6.5B、5.1～5.5C、7.1～7.5D、7.5～8正确答案：A6、电路的作用是实现能量的( )分配与转换；实现信号的传递与处理.A、控制B、传输C、传送D、连接正确答案：B7、只要改变异步电动机定子的电源（），就可以改变异步电动机的同步转速n0，从而改变异步电动机的转速n。

A、相序B、电压C、电流D、频率正确答案：D8、新的道德观念代替了以“孝”为核心的道德体系，（）将成为新的核心理念。

A、齐家B、修身C、明辨D、治国正确答案：C9、运放是一个从功能的角度命名的电路单元，可以由（）的器件实现，也可以用半导体芯片实现。

A、器件电阻B、分立电容C、器件电容D、二极管正确答案：B10、日光灯两端发黑，光通量明显下降，产生该故障可能是（）。

A、灯管出现衰老B、起辉器出现衰老C、电压过低D、温度出现偏高正确答案：A11、PLC的CPU与现场I/O装置的设备通信桥梁是（）。

A、输入模块B、信号模块C、外设接口D、FM模块正确答案：B12、电流互感器的次级电流通常为（）。

A、5AB、12AC、3AD、100A正确答案：A13、防静电的接地电阻要求不大于（）Ω。

A、40B、100C、80D、200正确答案：A14、（）功能是将一路数据分时送到多路输出。

1、万用表使用后转换开关可治愈任意位置。

（）正确答案：错误2、频率的自动调节补偿是热继电器的一个功能。

（）正确答案：错误3、在电压低于定额值的一定比例后能自动断电的称为欠压保护（）正确答案：正确4、用电笔检查是，电笔发光就说明线路一定有电（）正确答案：错误5、保护接零适用于中性点直接接地的配电系统中（）正确答案：正确6、对称的三相电源是由振幅相同、相依次相差120°的正弦电源，连接组成的供电系统（）正确答案：错误7、取得高级电工证的人员就可以从事电工作业（）正确答案：错误8、变配电设备应有完善的屏护装置（）正确答案：正确9、行程开关的作用是将机械行走的长度用电信号传出（）正确答案：错误10、220V的交流电压的最大值为380V（）正确答案：错误11、符号[A]表示交流电源（）正确答案：错误12、电流表的内阻越小越好（）正确答案：正确13、绝缘体被击穿时的电压称为击穿电压（）正确答案：正确14、电工应严格按照操作规程进行作业（）正确答案：正确15、钳形电流表可做成能测交流电流，也能测量直流电流（）正确答案：正确16、安全可靠是对任何开关电器的基本要求（）正确答案：正确17、旋转电器设备着火时不宜用干粉灭火器灭火（）正确答案：正确18、不同电压的插座应有明显区别（）正确答案：正确19、企业、事业单位的职工无特种作业操作从事特种作业，属违章作业（）正确答案：正确20、胶壳开关不适用于直接控制5.5KW以上的交流电动机（）正确答案：21、过载是指线路中的电流大于线路的甲酸电流或允许载流量（）正确答案：正确22、在爆炸危险场所应采用三相四线制单相三线制方式供电（）正确答案：错误23、接地电阻表主要由手摇发电机、电流互感器、电位器以及检流计组成（）正确答案：正确24基尔霍夫第一定律是节点电流定律，是用来证明电路上各电流之间关系的定律（）正确答案：正确25、抵押配电屏是按一定的接线方案将有关抵押一、二次设备组装起来，每一个主电路方案对应一个或多个辅助方案，从而简化了工程设计（）。

电工二级考试题库及答案一、选择题1. 电流的单位是（）A. 伏特B. 安培C. 瓦特D. 欧姆答案：B. 安培2. 下面哪个元件是用来存储电荷的？（）A. 电感B. 电阻C. 电容D. 变压器答案：C. 电容3. 电压的单位是（）A. 伏特B. 安培C. 瓦特D. 欧姆答案：A. 伏特4. 电工作业人员在操作电气设备时，应穿戴（）A. 皮手套B. 橡胶鞋C. 防静电服D. 绝缘手套答案：D. 绝缘手套5. 下面哪个元件是用来限制电流大小的？（）A. 电感B. 电阻C. 电容D. 变压器答案：B. 电阻二、填空题1. 欧姆定律表达的是电流与 __1__ 之间的关系。

答案：电压2. 电功率的计算公式为 __2__。

答案：功率 = 电流 ×电压3. 在电路中，若电流方向与电压方向一致，则为__3__；若电流方向与电压方向相反，则为__4__。

答案：正极性、负极性4. 变压器的主要作用是实现__4__。

答案：电压变换5. 下面哪种电池是可充电的？ __5__答案：锂电池三、解答题1. 请简述电流的概念及其基本特性。

答案：电流是电荷在单位时间内通过导体截面的物理量。

电流的基本特性包括：方向（由正极到负极）、大小（单位安培）、稳定性（电流与电压、电阻相关）、保存性（电流在闭合回路中守恒）等。

2. 请简要介绍电容器的工作原理及其在电路中的应用。

答案：电容器由两个带电板以绝缘介质隔开构成。

在电压作用下，正极板上聚集的正电荷与负极板上聚集的负电荷形成电场。

电容器的工作原理是通过储存电荷来存储电能。

在电路中，电容器可用于滤波、蓄能、延迟、稳压等应用。

四、综合题1. 电路中有一个电阻为4Ω的电器，接在电压为20V的电源上，请计算电器的功率。

答案：根据功率计算公式，功率 = 电流 ×电压。

先求解电流：电流= 电压 / 电阻= 20V / 4Ω = 5A。

然后代入公式：功率 = 5A × 20V =100W。
