《电子技术》习题与解答第二章：半导体二极管和三极管、第三章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

电工学与电子技术B复习题及参考答案-(1)电工学与电子技术B复习题答案一、选择题1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Q负载电阻时，负载电流是（B）A.10A;B.5A; C・15A;D.20A.2、电动势为10V、内阻为2Q的电压源变换成电流源时，电流源的电流和内阻是（C）A. 10A, 2Q ;B. 10A, 2Q ;C. 5A, 2Q ;D.2A，5Q .3、正弦交流电压u=100sin（628t+68）V，它的频率为（A）A. 100Hz;B. 50Hz;C. 60Hz;D. 628Hz.4、一阻值为3Q、感抗为4Q的电感线圈接在交流电路中，其功率因数为（B）A. 0.3;B. 0.6;C. 0.5;D. 0.45、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B）A •串联电容补偿；B•并联电容补偿；C •串联电感补偿；D.并联电感补偿。

6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）A .串联反馈；B并联反馈；C .正反馈；D.负反馈。

7、由一个三极管组成的基本门电路是（B）A •与门；B.非门；C •或门；D.异或门。

8、在脉冲门电路中，应选择（B）的三极管。

A .放大能力强；B.开关速度快；C .价格便宜；D.集电极最大耗散功率高。

9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）A .与门；B.非门；C •或门；D.与非门。

10、在Y形联接的三相对称电路中，相电流与线电流的相位关系是（C）A .相电流超前线电流30 o；B.线电流超前相电流30 o；C•相电流与线电流同相；D.相电流超前线电流60 o。

11、在三相四线制中性点接地供电系统中，线电压指的（A）的电压。

A .相线之间；B.零线对地间；C.相线对零线间; D.相线对地间。

12、三相四线制供电的相电压为220V，则线电压为（D）A. 220V；B. 250V；C. 311V；D. 380V.13、纯电感电路中，（C）A •电流与电压同相位；B.电流与电压反相位；C .电压超前电流90 o；D .电压滞后电流90 0。

电工学复习题及参考答案第1章直流电路习题参考答案一、填空：1.任何一个完整的电路都必须有电源、负载和中间环节3个基本部分组成。

具有单一电磁特性的电路元件称为理想电路元件，由它们组成的电路称为电路模型。

电路的作用是对电能进行传输、分配和转换；对电信号进行传递、存储和处理。

2.反映实际电路器件消能电磁特性的理想电路元件是电阻元件；反映实际电路器件中存储的磁场能量特性的理想电路元件是电感元件；反映实际电路设备中存储的电场能量特性的理想电路元件是电容元件，它是无源双端元件。

3.电路有三种工作状态：通路、开路和短路。

当电路中的电流和端子电压u=0时，这种状态称为短路。

在这种情况下，电源产生的所有功率都消耗在内阻上。

4.从耗能的观点来讲，电阻元件为耗能元件；电感和电容元件为储能元件。

5.电路图上标明的电流和电压方向称为参考方向。

假设元件为负载，元件两端的电压和通过元件的电流方向应为相关参考方向。

二、判断题：1.理想电流源输出恒定电流，其输出电压由内阻决定。

（错误）2电阻、电流和电压是电路中的基本物理量。

（错误）3电压是电流的根本原因。

因此，当电路中有电压时，必须有电流。

（错误）4无论绝缘子两端的电压有多高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1.当元件两端的电压和通过元件的电流取相关参考方向时，假设元件（a）功率；当元件两端的电压和通过的电流采用非相关参考方向时，假定元件（b）功率。

a、吸收；b、发出。

2.输出电压几乎恒定的装置在负载下工作。

当荷载增加时，指（c）a、负载电阻增大；b、负载电阻减小；c、电源输出的电流增大。

3.当电流源开路时，该电流源内部（c）a、有电流和功率损耗；b、无电流，无功耗；c、有电流，没有电源损耗。

4.某电阻元件的额定数据为“1kω、2.5w”，正常使用时允许流过的最大电流为（a）a、 50ma；b、2.5ma；c、250ma四、计算题1.1对于已知电路，如问题1.1所示，尝试计算a和B两端的电阻。

、选择题6、欲使放大器净输入信号削弱，应采取的反馈类型是0）A.串联反馈；B并联反馈；C正反馈；0.负反馈。

7、由一个三极管组成的基本门电路是中）A、与门;8.非门；C 或门；D.异或门。

8、在脉冲门电路中，应选择（B）的三极管。

A、放大能力强；B.开关速度快；^价格便宜；。

.集电极最大耗散功率高。

9、数字集成门电路中，目前生产最多且应用最普遍的门电路是心）A、与门;8.非门；C或门；0.与非门。

24、对半导体而言，其正确的说法是仁」A、P型半导体多数我流孑为空穴，所以它带正电；B. N型半导体多数我流孑为自由电孑，所以它带负电；C. P型半导体和N型半导体本身都不带电；D.在川型半导体中，空穴是多子，自由电子是少子25、在放大电路中，若测得某晶体管3个极的电位分别为9V、4V、3.7V,则这3个极分别为（A）A. C、B、E；B. C、E、B；C. E、C、B。

26、在放大电路中，若测得某晶体管3个极的电位分别为-6V、-2.3V、-2V,则这-2.3 V的那个极为⑻A.集电极；3.基板；C.发射极。

27、在放大电路中，若测得某晶体管3个极的电位分别为6V、1.2V、1V,则该管为仁）A.NPN型硅管；3. PNP型锗管；C.NPN型锗管；口. PNP型硅管。

28、对某电路中的一个NPN型硅管测试，测得乂/。

^^＞。

,％/。

，则此管工作在（B）人.放大区；B.饱和区；C.截止区。

29、对某电路中的一个NPN型硅管测试，测得乂/02阮＜024＞0,则此管工作在（C）人.放大区；B.饱和区；C.截止区。

30、对某电路中的一个NPN型硅管测试，测得"-02配＜024＞0,则此管工作在（A）人.放大区；B.饱和区；C.截止区。

31、晶体三极管的控制方式为（B）A.输入电流控制输出电压；B.输入电流控制输出电流；C.输入电压控制输出电压。

32、场效晶体管的控制方式为（C）A.输入电流控制输出电压；B.输入电压控制输出电压；C.输入电压控制输出电流。

电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。

(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

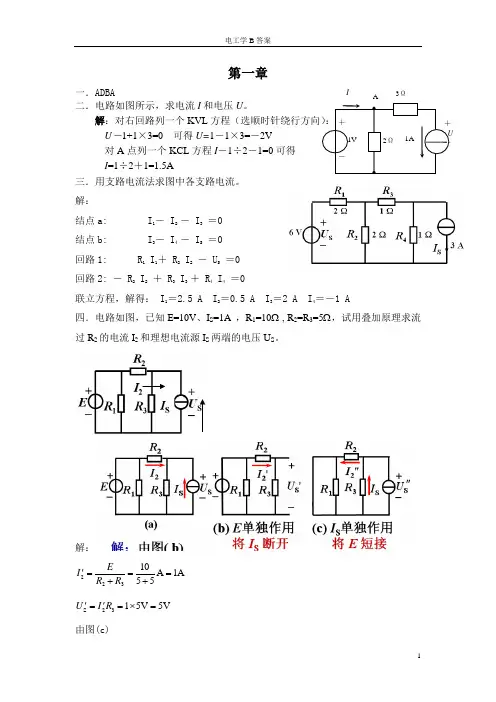

第一章一．ADBA二．电路如图所示，求电流I 和电压U 。

解：对右回路列一个KVL 方程（选顺时针绕行方向）： U －1+1×3=0 可得U=1－1×3=－2V 对A 点列一个KCL 方程I －1÷2－1=0可得 I =1÷2＋1=1.5A三．用支路电流法求图中各支路电流。

解：结点a: I 1－ I 2 － I 3 ＝0 结点b: I 3－ I 4 － I S ＝0 回路1: R 1 I 1＋ R 2 I 2 － U S ＝0 回路2: － R 2 I 2 ＋ R 3 I 3 ＋ R 4 I 4 ＝0联立方程，解得： I 1＝2.5 A I 2＝0.5 A I 3＝2 A I 4＝－1 A四．电路如图，已知E=10V 、I S =1A ，R 1=10Ω , R 2=R 3=5Ω，试用叠加原理求流过R 2的电流I 2和理想电流源I S 两端的电压U S 。

解：A 1A 5510322=+=+='R R E IV 5V 5132S=⨯='='R I U 由图(c)＋ U －＋ － 1V 2Ω1AI 3ΩAA 5.01555S 3232=⨯+=+=''I R R R IV 5.2V 55.022S=⨯=''=''R I U A 5.0A 5.0A 1 222=-=''-'=I I I 所以 V 5.72.5V 5V S SS =+=''+'=U U U 五．试用电压源与电流源等效变换的方法计算2Ω电阻中的电流。

解六．电路如图1.35所示，已知其中电流I1=－1A ，US1=20V ，US2=40V ，电阻R1=4Ω，R2=10Ω，求电阻R3等于多少欧。

解：并联支路的端电压UAB= US1－I1 R1=20－(－1)×4=24V US2支路的电流假设方向向上，则6.11024402AB 22=-=-=R U U I S A对结点A 列KCL 方程可求出R3支路电流（假设参考方向向下）为I 3= I 1＋ I 2=（－1）＋1.6=0.6A＋ U S1 R 1 －I 1＋U S2 R 2－R 3A由此可得R 3=U AB ÷I 3=24÷0.6=40Ω七．电路如图所示，试用戴维宁等效定理求Ix 。

电工学期考试卷01-电子技术B一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。

2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。

3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。

4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。

5.(57.5)10=( 111001.1 )2=( 39.8 )16。

6.三变量的逻辑函数共有 8 个最小项。

其全部最小项之和为 1 。

7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。

A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。

A 、截止 B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。

A 、电压并联B 、电流并联C 、电压串联D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。

A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。

A 、2 B 、4 C 、6 D 、126.摩根定律的正确表达式是：（ B ）A 、B A B A +=⋅ B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。

（6分）=Y A B +A C D +C D +AB C +B C D 解：=Y )()(BD AD D C C A A B ++++=)()(B A D C C A B ++++=C A D C C B B A +++ =C A D C B A ++图1图2四、图2所示放大电路中，已知V CC =12V ，R B1=90k Ω，R B2=30k Ω，R C =2.5k Ω，R e =1.5k Ω，R L =10k Ω，β=80，V U BE 7.0=。

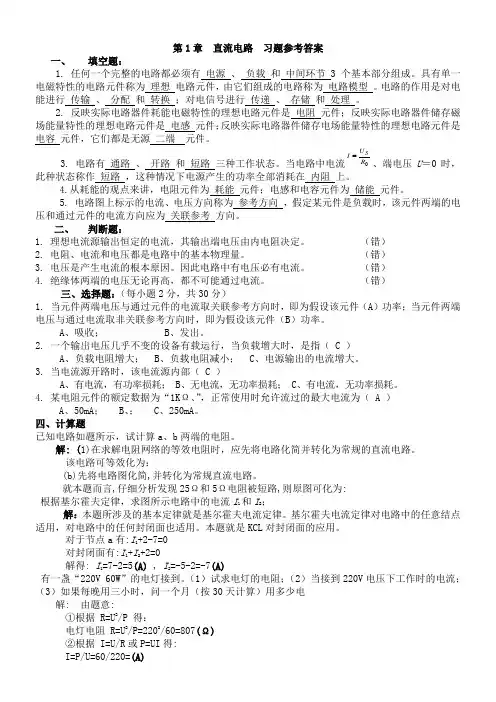

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A ）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B ）功率。

A 、吸收；B 、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ C ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（ C ）A 、有电流，有功率损耗；B 、无电流，无功率损耗；C 、有电流，无功率损耗。

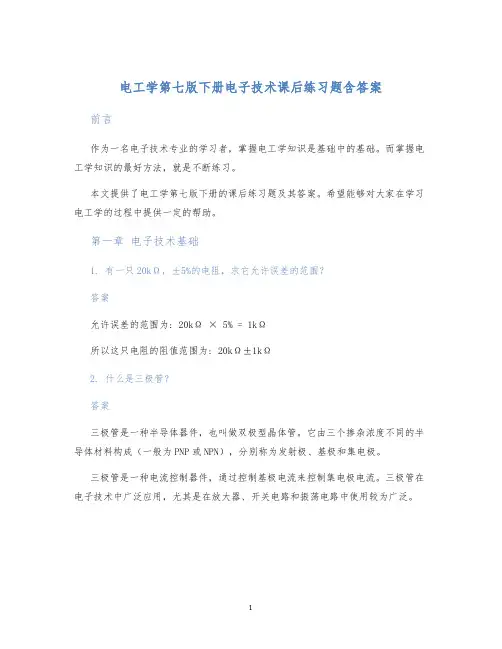

电工学第七版下册电子技术课后练习题含答案前言作为一名电子技术专业的学习者，掌握电工学知识是基础中的基础。

而掌握电工学知识的最好方法，就是不断练习。

本文提供了电工学第七版下册的课后练习题及其答案。

希望能够对大家在学习电工学的过程中提供一定的帮助。

第一章电子技术基础1. 有一只20kΩ，±5%的电阻，求它允许误差的范围？答案允许误差的范围为: 20kΩ × 5% = 1kΩ所以这只电阻的阻值范围为: 20kΩ±1kΩ2. 什么是三极管？答案三极管是一种半导体器件，也叫做双极型晶体管。

它由三个掺杂浓度不同的半导体材料构成（一般为PNP或NPN），分别称为发射极、基极和集电极。

三极管是一种电流控制器件，通过控制基极电流来控制集电极电流。

三极管在电子技术中广泛应用，尤其是在放大器、开关电路和振荡电路中使用较为广泛。

第二章半导体二极管1. 硅板在常温下引入施主原子，会发生什么变化？答案硅板在常温下引入施主原子（如磷原子），会使其变成N型半导体。

引入施主原子的过程叫做掺杂。

在N型半导体中，掺有大量的自由电子，这些自由电子会带负电荷。

由于施主原子掺入的电子不会和晶体中的晶格原子结合，因此其自由电子是比导带中的电子能量更低的电子，即位于导带下方。

2. 硅板在常温下引入受主原子，会发生什么变化？答案硅板在常温下引入受主原子（如硼原子），会使其变成P型半导体。

引入受主原子的过程叫做掺杂。

在P型半导体中，掺有大量的空穴，空穴带正电荷。

由于受主原子掺入的空穴缺少了一个电子，因此其空穴的能量比空穴带中的能量更高，即位于空穴带上方。

第三章晶体管及其基本电路1. 晶体管的三个引脚分别代表什么？答案晶体管的三个引脚分别代表：1.发射极（E）：用来连接基极和集电极之间的导体，主要负责发射电子。

2.基极（B）：设置在发射极与集电极之间的控制电极，主要控制电流。

3.集电极（C）：负责接受发射极电子，主要负责放大电流。

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题： |1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。

A、吸收；B、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C ）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

|3. 当电流源开路时，该电流源内部（C ）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1KΩ、”，正常使用时允许流过的最大电流为（A ）A、50mA；B、；C、250mA。

中南大学网络教育课程考试复习题及参考答案电工学一、填空题：1.负载的大小是指电流或 的大小。

2.实验中所测的交流电压与交流电流值是_有效_值，功率表的读数是指 功率。

3.电路中任意两点之间的 与参考点的选择无关；而某点的电位与参考点的选择有关。

4.电感具有短直的作用，电容具有 的作用5.照明负载采用__ __ 供电线路。

6.一只220V 15W 的灯泡与一只220V 100W 的灯泡串联后接到220V 电源上，则 W 的灯泡更亮。

7.电流A )210sin(22︒-=t i ω，其有效值为 和初相位为 。

8.变压器可进行电压变换、 变换与 变换。

9.晶体管具有 和 作用。

10.在图1所示晶体管放大电路中，已知晶体管两个电极的电流， 则另一电极的电流为 和电流放大系数β为 。

11.防止静电危害的的基本方法有：、 以及控制危险的环境。

12.已知电源电压为12V ，四只相同的灯泡的工作电压都是6V ，要使灯 泡都能正常工作，则灯泡应 然后再接到12V 电源两端。

13.可以采用万用表 或 测量小功率二极管的好坏。

14.某电源的电动势为E ，内电阻为R 0，有载时的电流为I ，则该电源有载时的输出功率表达式为 。

15.为了提高功率因数，一般采用__ __方法。

16.二极管元件具有 ，利用这一特性可以对交流电进行整流。

17.采用晶体管作为 ，是利用其放大区时小电流对大电流的控制作用。

此时外部电路应使晶体管的发射结 、集电结 。

18.共射放大电路有较大的电压 放大能力，且输入电压与输出电压的极性相反 。

19.反相比例运算电路的组态为 负反馈；同相比例运算电路的组态为 负反馈。

20.常用的三种基本门是与门、 、 。

21.在 C = 0，D = 1 时，函数 D C ACD F +=的值为 0 。

22.D 触发器的特性方程为 。

23.TTL 与门的多余输入端应接 电平；TTL 或门的多余输入端应接 电平。

《电工与电子技术》复习题声明:本题与考试题目无关，仅做为复习参考。

1、填空题：1、电路中某点到_参考点_点的电压，称为该点的电位。

2、一正弦交流电压有效值为U=220V ，其最大值为 380V ，若角频率为ω，初相为3π，其t时电压为=)(t u 380SIN(wt+0/3） 、。

3、对于一个平面电路来说，若支路数为b ，节点数为n ，根据KVL 可以列出____n-1_____个独立的回路方程。

4、电阻、电感和电容三者中________是耗能元件，__________是储能元件。

5、当加在电感元件两端的交流电压的幅值不变而频率增高时，流过电感元件的电流将________。

6、星形连接的三相电路中，对称时线电压与对应的相电压之间有_____30度_____相位差。

7、变压器是利用________电磁感应__________原理制成的交流电压变换装置。

尽管他们的结构、外形、体积等有很大差异，但他们都具有电压变换、____电流___变换、___阻抗___变换和功率传递作用。

8、按钮是一种结构简单及广泛的__ 手 _ （手、自动）电器，通常用于 控制 __电路中发出启动或者停止等指令。

9、为了使半导体三极管工作在放大状态，必须使发射结___正向偏置_____，集电结___反向偏置____。

10、交流电动机按工作原理的不同分为 同步电机 和 异步电机 两种。

11、有三个电阻，阻值均为R=10Ω，作三角形连接后接在线电压为380V 的三相电网中，则其线电流有效值为_______38__A ，相电流有效值为____22_____A 。

12、三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是________线电流落后与其对应相电流_30度______________。

13、作三角形连接的三相对称负载，均为RLC 串联电路，且R=10Ω，X L =X C =5Ω，当相电流有效值为I P =1A 时，该三相负载的无功功率Q=___0________________。

电工学模拟试题（一）一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、在 图 示 电 路 中，已 知 U S = 2 V ，I S = -2 A 。

A 、B 两 点 间 的 电 压 U AB 为 ( )。

(a) -3 V(b) -1 V(c) -2 V1题2题2、在 图 示 电 路 中 ，U S，I S 均 为 正 值，其 工 作 状 态 是 ( )。

(a) 电 压 源 发 出 功 率 (b) 电 流 源 发 出 功 率 (c) 电 压 源 和 电 流 源 都 不 发 出 功 率3、半 导 体 二 极 管 的 主 要 特 点 是 具 有（ ）。

(a) 电 流 放 大 作 用 (b) 单 向 导 电 性 (c) 电 压 放 大 作 用 4、旋 转 磁 场 的 转 速 n 1 与 极 对 数 p 和 电 源 频 率 f 的 关 系 是( ) 。

(a) n fp160=(b) n f p 1602= (c) n p f160= 5、若 把 电 路 中 原 来 电 位 为 －2 V 的 一 点 改 为 电 位 参 考 点，则 改 后 的 电 路 中，各 点 电 位 比 原 来( )。

(a) 变 高 (b) 变 低 (c) 不 能 确 定 6、某 三 相 电 源 的 电 动 势 分 别 为 e t A =+︒2031416sin()V ，e B = 20 sin (314 t －104︒) ，e t C V =+︒20314136sin()，当 t = 13 s 时，该 三 相 电 动 势 之 和 为 ( )。

(a) 20 V (b)202V(c) 0 V7、 某 三 角 形 联 接 的 纯 电 容 负 载 接 于 三 相 对 称 电 源 上，已 知 各 相 容 抗 X C = 6 Ω，线 电 流 为 10 A ，则 三 相 视 在 功 率 ( )。

(a) 1 800 V A (b) 600 V A (c) 600 W8、 图 示 电 路 中，R = X L = X C = 1 Ω，则 电 压 表 的 读 数 为 ( )。

《电工学·电子技术》作业复习题第十四章14.3.8 在图14.10中，试求下列几种情况输出端Y的电位V Y及各元器件（R，D A,D B）中通过的电流：（1）V A=V B=0 V ；（2）V A=+3 V，V B=0 V ；（3）V A=V B=+3 V。

二极管的正向压降可忽略不计。

14.5.9 图14.14所示的各个电路中，试问晶体管工作于何种状态？第十五章15.2.5 晶体管放大电路如图15.01（a）所示，已知U CC=12 V，R C=3 kΩ，R B=240 kΩ，晶体管的β=40 。

（1）试用直流通路估算各静态值I B，I C，I CE；（2）如晶体管的输出特性如图15.01（b）所示，试用图解法作出放大电路的静态工作点；（3）在静态时（u i=0）C1和C2上的电压各为多少？并标出极性。

15.2.6 在图15.01（a）中，若U CC=10 V，今要U CE=5 V，I C=4 mA，试求R C和R B的阻值。

设晶体管的β=40 。

图15.0115.3.4 利用微变等效电路计算题15.2.5的放大电路的电压放大倍数A u。

（1）输出端开路；（2）R L=6 kΩ。

设r be=0.8 kΩ。

15.4.5 在图15.4.1(a)的分压式偏置放大电路中，已知U CC=24 V，R C=3.3 kΩ，R E=1.5 kΩ，R B1=33 kΩ，R B2=10kΩ，R L=5.1 kΩ，晶体管的β=66 ，并设R S≈0。

（1）试求静态值I B，I C和U CE；（2）画出微变等效电路；（3）计算晶体管的输入电阻r be；（4）计算电压放大倍数A u；（5）计算放大电路输出端开路时的电压放大倍数，并说明负载电阻R L对电压放大倍数的影响；（6）估算放大电路的输入电阻和输出电阻。

16.2.7 在图16.09所示的同相比例运算电路中，已知R1=2 kΩ，R F=10 kΩ，R2=2 kΩ，R3=18 kΩ，u1=1 V,求u0。

王鸿明教材《电工技术与电子技术》第2版第1章 电路定律及分析方法习题解答清华大学电机系电工学教研室 唐庆玉 2000年2月29日编习题：1-2（a ）（b ），1-6，1-8（a ），1-9（a ），1-11，1-13，1-15，1-17，1-211-2 图1-58所示电路，求各支路中的未知电流I x 。

图（a ）中，I 1=2A ，I 3=-1A ；图（b ）（c ）中，R 1= R 2= R 3=1k Ω，I S =10mA ，U S1= U S2=10V 。

（a ）解：将圆圈内的电路看作为一个广义节点，由基尔霍夫电流定律，有：031=++I I I x所以，A 1)12()(31-=--=+-=I I I x（b ）解：将圆圈内的电路看作为一个广义节点， 流入该节点的电流0=入I 。

由基尔霍夫电流定律， 有：A 0==入I I x1-6 图1-62所示电路，求各电流源的端电压和功率，并判断出哪个电流源输出功率，哪个电流源吸收功率。

已知：I S1=0.1 A, I S2=0.2 A, R 1=20Ω, R 2=10Ω。

解：A 1.02.01.0211-=-=-=S S I I I V 220)1.0(111-=⨯-==R I U SV 4102.020)1.0(22112=⨯+⨯--=+-=R I R I U S S W 2.0)2(1.0111=-⨯-=-=S S S U I P ，电流源I S1消耗功率； W 8.042.0222-=⨯-=-=S S S U I P ，电流源I S2输出功率。

1-8(a) 对图1-64所示电路作电源模型的等效变换，求出所示网络的等效电压源与电流源。

已知：U S1=9V, U S2=12V , I S1=5A, I S2=2A, R 1=3Ω, R 2=6Ω。

解： A 31631292121-=+-=+-=R R U U I S SUB图1-64（a ）U S1I S图1-62U S1等效电压源模型：Ω====+⨯-=+==26//3//V10126)31(2122R R R U IR U U S S ABO S 等效电流源模型：Ω====2A 5210S S S S R R U I1-9(a) 将图1-65所示各有源二端网络用等效电压源和等效电流源替代。
