电工学与电子技术B复习题及参考答案

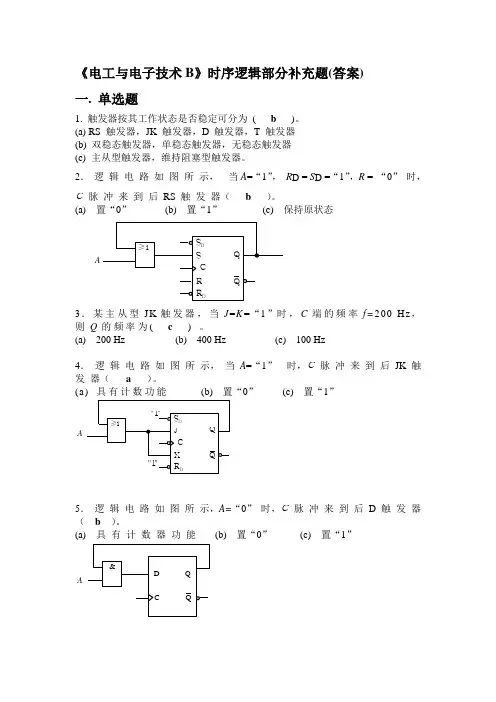

《电工与电子技术B》时序逻辑部分补充题(答案)一.单选题1. 触发器按其工作状态是否稳定可分为( b )。

(a) RS 触发器，JK 触发器，D 触发器，T 触发器(b) 双稳态触发器，单稳态触发器，无稳态触发器(c) 主从型触发器，维持阻塞型触发器。

2．逻辑电路如图所示，当A=“1”，R D = S D =“1”，R = “0”时，C脉冲来到后RS 触发器（b）。

(a) 置“0”(b) 置“1”(c) 保持原状态A3．某主从型JK触发器，当J=K=“1”时，C端的频率f=200 Hz，则Q的频率为( c) 。

(a) 200 Hz(b) 400 Hz(c) 100 Hz4．逻辑电路如图所示，当A=“1”时，C脉冲来到后JK 触发器（a）。

(a) 具有计数功能(b) 置“0”(c) 置“1”A5．逻辑电路如图所示，A=“0”时，C脉冲来到后D 触发器（b）。

(a) 具有计数器功能(b) 置“0”(c) 置“1”A6. 逻辑电路如图所示，分析C 的波形，当初始状态为“0”时，t1 的瞬间输出Q为（ b ）。

(a) “0”(b) “1”(c) 不变Ct17. 时序逻辑电路与组合逻辑电路的主要区别是（ c ）。

(a) 时序电路只能计数，而组合电路只能寄存(b) 时序电路没有记忆功能，组合电路则有(c) 时序电路具有记忆功能，组合电路则没有8. 移位寄存器与数码寄存器的区别是（ a ）。

(a) 前者具有移位功能，后者则没有(b) 前者不具有移位功能，后者则有(c) 两者都具有移位功能和计数功能二.填空题1. 触发器输出的状态取决于当时的输入和电路的原状态。

2．逻辑电路如图所示，A=“1”，C脉冲来到后JK 触发器翻转。

A3. 逻辑电路如图所示，分析C 的波形，当初始状态为“1”时，t1 的瞬间输出Q为“0”态。

Ct 14． 逻 辑 电 路 如 图 所 示，A=“1” 时，C 脉 冲 来 到 后 D 触 发 器Q 为 “1”态。

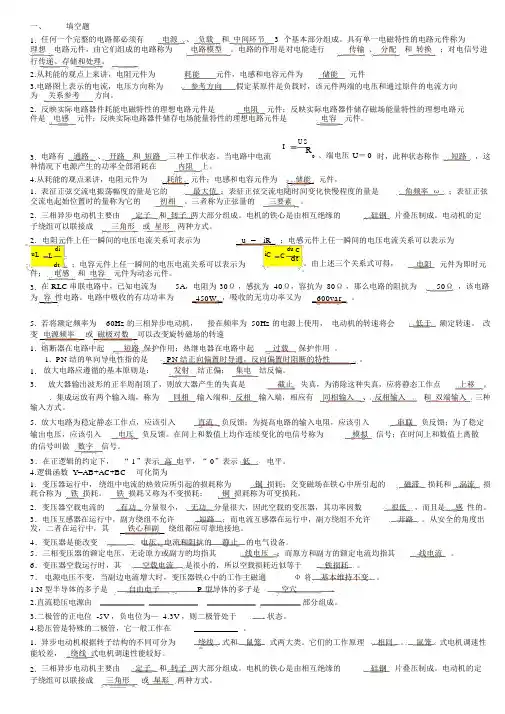

一、 填空题1. 任何一个完整的电路都必须有电源 、 负载 和 中间环节 3 个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进 行传递、存储和处理。

2.从耗能的观点上来讲，电阻元件为 耗能 元件，电感和电容元件为 储能 元件3.电路图上表示的电流，电压方向称为 参考方向 假定某原件是负载时，该元件两端的电压和通过原件的电流方向为 关系参考 方向。

2. 反映实际电路器件耗能电磁特性的理想电路元件是电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元 件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件。

IU S3.R0 、端电压 U ＝ 0时，此种状态称作短路 ，这电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流 种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

1. 表征正弦交流电振荡幅度的量是它的最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率 ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

2. 三相异步电动机主要由 定子 和 转子 两大部分组成。

电机的铁心是由相互绝缘的 硅钢 片叠压制成。

电动机的定子绕组可以联接成 三角形 或 星形 两种方式。

2. 电阻元件上任一瞬间的电压电流关系可表示为u = iR ；电感元件上任一瞬间的电压电流关系可以表示为u Ldii Cdu CL；电容元件上任一瞬间的电压电流关系可以表示为Cdt。

由上述三个关系式可得，电阻 元件为即时元dt件； 电感 和 电容 元件为动态元件。

3. 在 RLC 串联电路中，已知电流为5A ，电阻为 30Ω ，感抗为 40Ω，容抗为 80Ω ，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

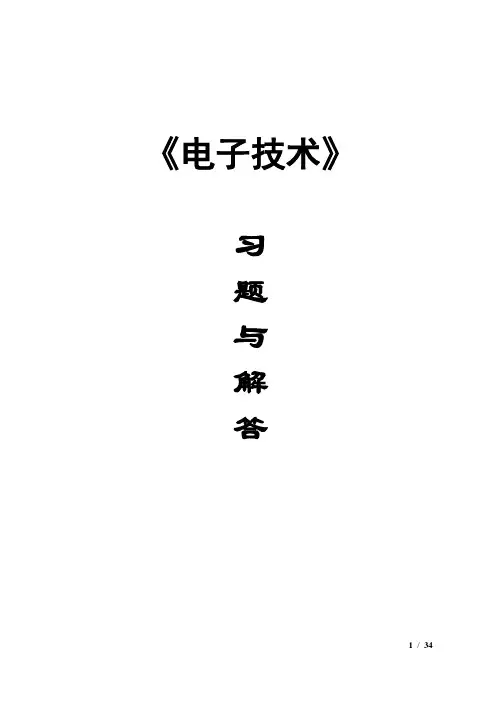

《电子技术》习题与解答第二章：半导体二极管和三极管、第三章：基本放大电路一、单项选择题*1．若用万用表测二极管的正、反向电阻的方法来判断二极管的好坏，好的管子应为（ C ）A 、正、反向电阻相等B 、正向电阻大，反向电阻小C 、反向电阻比正向电阻大很多倍D 、正、反向电阻都等于无穷大 *2．电路如题2图所示，设二极管为理想元件，其正向导通压降为0V ，当U i =3V 时，则U 0的值( D )。

A 、不能确定B 、等于0C 、等于5VD 、等于3V**3．半导体三极管是具有( B )PN 结的器件。

A 、1个 B 、2个 C 、3个 D 、4个5．晶体管的主要特性是具有（ D ）。

A 、单向导电性B 、滤波作用C 、稳压作用D 、电流放大作用 *6．稳压管的稳压性能是利用PN 结的（ D ）。

A 、单向导电特性 B 、正向导电特性 C 、反向截止特性 D 、反向击穿特性8．对放大电路进行动态分析的主要任务是（ C ） A 、确定静态工作点QB 、确定集电结和发射结的偏置电压C 、确定电压放大倍数A u 和输入、输出电阻r i ，r 0D 、确定静态工作点Q 、放大倍数A u 和输入、输出电阻r i ，r o *9．射极输出器电路如题9图所示，C 1、C 2足够大，对输入的交流信号u 可视作短路。

则输出电压u 0与输入电压u i 之间的关系是( B )。

A 、两者反相，输出电压大于输入电压B 、两者同相，输出电压小于且近似等于输入电压C 、两者相位差90°，且大小相等D 、两者同相，输出电压大于输入电压 *11．在共射极放大电路中，当其他参数不变只有负载电阻R L 增大时，电压放大倍数将( B )A 、减少B 、增大C 、保持不变D 、大小不变，符号改变 13．在画放大电路的交流通路时常将耦合电容视作短路，直流电源也视为短路，这种处理方法是( A )。

题2图题9图A 、正确的B 、不正确的C 、耦合电容视为短路是正确的，直流电源视为短路则不正确。

电工学试题及答案一、单项选择题（每题2分，共20分）1. 电流的单位是（）。

A. 牛顿B. 伏特C. 安培D. 瓦特答案：C2. 电阻的单位是（）。

A. 欧姆B. 伏特C. 库仑D. 瓦特答案：A3. 电路中的电流，电压和电阻之间的关系遵循（）定律。

A. 欧姆定律B. 牛顿定律C. 库仑定律D. 法拉第定律答案：A4. 并联电路中，各支路的电压（）。

A. 相等B. 不相等C. 相加D. 相减答案：A5. 串联电路中，各电阻的电流（）。

A. 相等B. 不相等C. 相加D. 相减答案：A6. 电容器的单位是（）。

A. 欧姆B. 法拉C. 库仑D. 安培答案：B7. 电感器的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 安培答案：B8. 交流电的频率单位是（）。

A. 赫兹B. 伏特C. 安培D. 欧姆答案：A9. 变压器的工作原理是（）。

A. 电磁感应B. 欧姆定律C. 库仑定律D. 法拉第定律答案：A10. 电能的单位是（）。

A. 焦耳B. 瓦特C. 安培D. 伏特答案：A二、填空题（每空1分，共20分）1. 电流通过导体时，导体两端的电压与电流的比值称为_______。

答案：电阻2. 电功率的计算公式为_______。

答案：P=UI3. 电容器在交流电路中起到_______作用。

答案：滤波4. 电感器在交流电路中起到_______作用。

答案：滤波5. 欧姆定律的公式为_______。

答案：V=IR6. 电容器的电容值与其两端电压和电荷量的关系为_______。

答案：C=Q/V7. 电感器的电感值与其自感电动势和电流变化率的关系为_______。

答案：L=E/ΔI/Δt8. 交流电的瞬时值表达式为_______。

答案：i=I_max*sin(ωt+φ)9. 三相交流电的三个相位电压之间的相位差为_______。

答案：120°10. 变压器的变压比等于其原副线圈的_______之比。

答案：匝数三、简答题（每题10分，共30分）1. 简述直流电和交流电的区别。

《电工学与电子学》课程习题集一、单选题1. B2. B3. A4. A5. A1.电流的真实方向是（）。

A从电源正极流出来的方向 B正电荷移动的方向C从电源负极流出来的方向 D负电荷移动的方向2.电压的真实方向是（）。

A从高电压到低电压方向 B 高电位指向低电位方向C从正极指向负极的方向 D 不确定3.电源电动势的实际方向是（）。

A 从低电位指向高电位 B从高电位指向低电位方向C 从电源正极指向负极的方向D 不确定4.直流电路如图所示，E=15V，I k=5A,R=5Ω，电压源E的工作状况是( )。

A吸收功率30W B发出功率30WC吸收功率75W D发出功率75W5.图示电路中，A、B端电压U=（）。

A -2VB -1VC 2VD 3V7. A8. A9. A10. C6.某元件两端的电压、电流如下图所示，则此元件的功率为（）。

A P=6W，吸收电功率B P=6W，发出电功率C P=-6W，吸收电功率D P=-6W，发出电功率7.在直流电路的计算中，若选择了某一方向为电流的参考方向。

求解出来的电流或电压是正值。

则表示参考方向与实际方向（）。

A相同 B相反 C不一定8.在直流电路的计算中，若选择了某一方向为电流的参考方向。

求解出来的电流或电压是负值。

则表示参考方向与实际方向（）。

A相反 B相同 C不一定9.在列写回路电压方程时，若选择了电路图中电流的参考方向。

问：电压、电动势的方向应（）。

A 与电流的参考方向一致 B电压与电流一致，电动势与电流相反C 与电流的参考方向相反D 以上均不是10.下图所示电路中I为( )A 2AB 3AC 5AD 8A11. D12. D13. B15. C11. 任何一个有源二端线性网络的戴维南等效电路是( )A 一个理想电流源和一个电阻的并联电路B 一个理想电流源和一个理想电压源的并联电路C 一个理想电压源和一个理想电流源的串联电路D 一个理想电压源和一个电阻的串联电路12. 下面关于理想电压源说法错误的是（ ）。

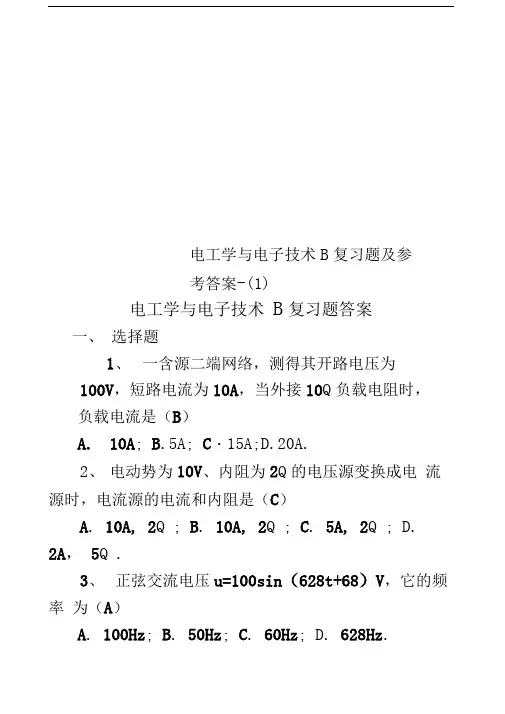

电工学与电子技术B复习题及参考答案-(1)电工学与电子技术B复习题答案一、选择题1、一含源二端网络，测得其开路电压为100V，短路电流为10A，当外接10Q负载电阻时，负载电流是（B）A.10A;B.5A; C・15A;D.20A.2、电动势为10V、内阻为2Q的电压源变换成电流源时，电流源的电流和内阻是（C）A. 10A, 2Q ;B. 10A, 2Q ;C. 5A, 2Q ;D.2A，5Q .3、正弦交流电压u=100sin（628t+68）V，它的频率为（A）A. 100Hz;B. 50Hz;C. 60Hz;D. 628Hz.4、一阻值为3Q、感抗为4Q的电感线圈接在交流电路中，其功率因数为（B）A. 0.3;B. 0.6;C. 0.5;D. 0.45、电力系统负载大部分是感性负载，要提高电力系统的功率因数常采用（B）A •串联电容补偿；B•并联电容补偿；C •串联电感补偿；D.并联电感补偿。

6、欲使放大器净输入信号削弱，应采取的反馈类型是（D）A .串联反馈；B并联反馈；C .正反馈；D.负反馈。

7、由一个三极管组成的基本门电路是（B）A •与门；B.非门；C •或门；D.异或门。

8、在脉冲门电路中，应选择（B）的三极管。

A .放大能力强；B.开关速度快；C .价格便宜；D.集电极最大耗散功率高。

9、数字集成门电路中，目前生产最多且应用最普遍的门电路是（D）A .与门；B.非门；C •或门；D.与非门。

10、在Y形联接的三相对称电路中，相电流与线电流的相位关系是（C）A .相电流超前线电流30 o；B.线电流超前相电流30 o；C•相电流与线电流同相；D.相电流超前线电流60 o。

11、在三相四线制中性点接地供电系统中，线电压指的（A）的电压。

A .相线之间；B.零线对地间；C.相线对零线间; D.相线对地间。

12、三相四线制供电的相电压为220V，则线电压为（D）A. 220V；B. 250V；C. 311V；D. 380V.13、纯电感电路中，（C）A •电流与电压同相位；B.电流与电压反相位；C .电压超前电流90 o；D .电压滞后电流90 0。

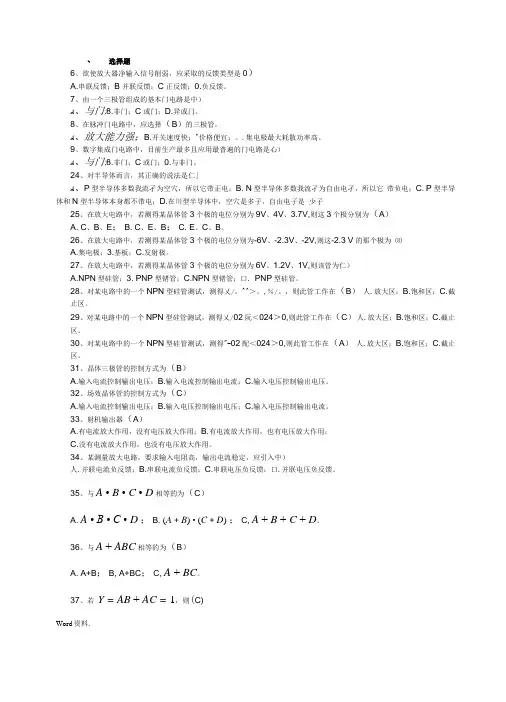

、选择题6、欲使放大器净输入信号削弱，应采取的反馈类型是0）A.串联反馈；B并联反馈；C正反馈；0.负反馈。

7、由一个三极管组成的基本门电路是中）A、与门;8.非门；C 或门；D.异或门。

8、在脉冲门电路中，应选择（B）的三极管。

A、放大能力强；B.开关速度快；^价格便宜；。

.集电极最大耗散功率高。

9、数字集成门电路中，目前生产最多且应用最普遍的门电路是心）A、与门;8.非门；C或门；0.与非门。

24、对半导体而言，其正确的说法是仁」A、P型半导体多数我流孑为空穴，所以它带正电；B. N型半导体多数我流孑为自由电孑，所以它带负电；C. P型半导体和N型半导体本身都不带电；D.在川型半导体中，空穴是多子，自由电子是少子25、在放大电路中，若测得某晶体管3个极的电位分别为9V、4V、3.7V,则这3个极分别为（A）A. C、B、E；B. C、E、B；C. E、C、B。

26、在放大电路中，若测得某晶体管3个极的电位分别为-6V、-2.3V、-2V,则这-2.3 V的那个极为⑻A.集电极；3.基板；C.发射极。

27、在放大电路中，若测得某晶体管3个极的电位分别为6V、1.2V、1V,则该管为仁）A.NPN型硅管；3. PNP型锗管；C.NPN型锗管；口. PNP型硅管。

28、对某电路中的一个NPN型硅管测试，测得乂/。

^^＞。

,％/。

，则此管工作在（B）人.放大区；B.饱和区；C.截止区。

29、对某电路中的一个NPN型硅管测试，测得乂/02阮＜024＞0,则此管工作在（C）人.放大区；B.饱和区；C.截止区。

30、对某电路中的一个NPN型硅管测试，测得"-02配＜024＞0,则此管工作在（A）人.放大区；B.饱和区；C.截止区。

31、晶体三极管的控制方式为（B）A.输入电流控制输出电压；B.输入电流控制输出电流；C.输入电压控制输出电压。

32、场效晶体管的控制方式为（C）A.输入电流控制输出电压；B.输入电压控制输出电压；C.输入电压控制输出电流。

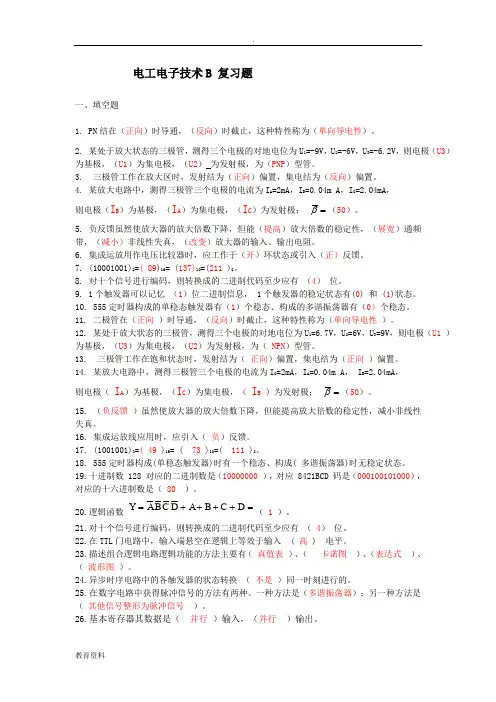

电工电子技术B 复习题一、填空题1.PN结在（正向）时导通，（反向）时截止，这种特性称为（单向导电性）。

2.某处于放大状态的三极管，测得三个电极的对地电位为U1=-9V，U2=-6V，U3=-6.2V，则电极（U3）为基极，（U1）为集电极，（U2）为发射极，为（PNP）型管。

3.三极管工作在放大区时，发射结为（正向）偏置，集电结为（反向）偏置。

4.某放大电路中，测得三极管三个电极的电流为I A=2mA，I B=0.04m A，I C=2.04mA，则电极（I B）为基极，（I A）为集电极，（I C）为发射极；=β（50）。

5.负反馈虽然使放大器的放大倍数下降，但能（提高）放大倍数的稳定性，（展宽）通频带，（减小）非线性失真，（改变）放大器的输入、输出电阻。

6.集成运放用作电压比较器时，应工作于（开）环状态或引入（正）反馈。

7. (10001001)2=( 89)16= (137)10=(211 )8。

8.对十个信号进行编码，则转换成的二进制代码至少应有（4）位。

9. 1个触发器可以记忆（1）位二进制信息， 1个触发器的稳定状态有(0) 和 (1)状态。

10. 555定时器构成的单稳态触发器有（1）个稳态、构成的多谐振荡器有（0）个稳态。

11.二极管在（正向）时导通，（反向）时截止，这种特性称为（单向导电性）。

12.某处于放大状态的三极管，测得三个电极的对地电位为U1=6.7V，U2=6V，U3=9V，则电极（U1 ）为基极，（U3）为集电极，（U2）为发射极，为（ NPN）型管。

13.三极管工作在饱和状态时，发射结为（正向）偏置，集电结为（正向）偏置。

14.某放大电路中，测得三极管三个电极的电流为I C=2mA，I A=0.04m A， I B=2.04mA，则电极（I A）为基极，（I C）为集电极，（I B）为发射极；=β（50）。

15.（负反馈）虽然使放大器的放大倍数下降，但能提高放大倍数的稳定性，减小非线性失真。

电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。

(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

电工与电子技术试题一、填空题（每空1分）1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门的输出为_________。

2、一个数字信号只有________种取值，分别表示为________ 和________ 。

3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。

4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。

5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。

6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。

7、将________变成________ 的过程叫整流。

8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是______A。

9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向电压是______。

10、三极管是________控制元件，场效应管是________控制元件。

11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。

12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。

13、作放大作用时，场效应管应工作在区。

14、放大电路的静态工作点通常是指__、和_。

15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。

16、已知某小功率管的发射极电流IE=1.3mA，电流放大倍数?=49，则其输入电阻rbe=。

17.画放大器的直流通路时应将电容器视为。

18. 放大器外接一负载电阻RL 后，输出电阻ro 将。

19. 加法器，R1= Rf=R2=R3=10K Ω, 输入电压V1=10 mv ，V2=20 mv ，V3=30 mv ，则输出电压为。

第一章一．ADBA二．电路如图所示，求电流I 和电压U 。

解：对右回路列一个KVL 方程（选顺时针绕行方向）： U －1+1×3=0 可得U=1－1×3=－2V 对A 点列一个KCL 方程I －1÷2－1=0可得 I =1÷2＋1=1.5A三．用支路电流法求图中各支路电流。

解：结点a: I 1－ I 2 － I 3 ＝0 结点b: I 3－ I 4 － I S ＝0 回路1: R 1 I 1＋ R 2 I 2 － U S ＝0 回路2: － R 2 I 2 ＋ R 3 I 3 ＋ R 4 I 4 ＝0联立方程，解得： I 1＝2.5 A I 2＝0.5 A I 3＝2 A I 4＝－1 A四．电路如图，已知E=10V 、I S =1A ，R 1=10Ω , R 2=R 3=5Ω，试用叠加原理求流过R 2的电流I 2和理想电流源I S 两端的电压U S 。

解：A 1A 5510322=+=+='R R E IV 5V 5132S=⨯='='R I U 由图(c)＋ U －＋ － 1V 2Ω1AI 3ΩAA 5.01555S 3232=⨯+=+=''I R R R IV 5.2V 55.022S=⨯=''=''R I U A 5.0A 5.0A 1 222=-=''-'=I I I 所以 V 5.72.5V 5V S SS =+=''+'=U U U 五．试用电压源与电流源等效变换的方法计算2Ω电阻中的电流。

解六．电路如图1.35所示，已知其中电流I1=－1A ，US1=20V ，US2=40V ，电阻R1=4Ω，R2=10Ω，求电阻R3等于多少欧。

解：并联支路的端电压UAB= US1－I1 R1=20－(－1)×4=24V US2支路的电流假设方向向上，则6.11024402AB 22=-=-=R U U I S A对结点A 列KCL 方程可求出R3支路电流（假设参考方向向下）为I 3= I 1＋ I 2=（－1）＋1.6=0.6A＋ U S1 R 1 －I 1＋U S2 R 2－R 3A由此可得R 3=U AB ÷I 3=24÷0.6=40Ω七．电路如图所示，试用戴维宁等效定理求Ix 。

电工学期考试卷01-电子技术B一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于 正向 偏置，集电结处于 反向 偏置。

2.放大电路中，若想要减小输入电阻，应引入 并联 负反馈；若想要增加输出电阻，应引入 电流 负反馈。

3.理想运算放大电路工作在线性区时，有 虚断 和 虚短 两个重要概念。

4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。

5.(57.5)10=( 111001.1 )2=( 39.8 )16。

6.三变量的逻辑函数共有 8 个最小项。

其全部最小项之和为 1 。

7.TTL 三态门的输出包括 高电平 、低电平和 高阻态 等三种工作状态。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位Ve 、Vb 和Vc 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。

A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。

A 、截止 B 、饱和C 、截止和饱和D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。

A 、电压并联B 、电流并联C 、电压串联D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。

A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。

A 、2 B 、4 C 、6 D 、126.摩根定律的正确表达式是：（ B ）A 、B A B A +=⋅ B 、B A B A +=⋅C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。

（6分）=Y A B +A C D +C D +AB C +B C D 解：=Y )()(BD AD D C C A A B ++++=)()(B A D C C A B ++++=C A D C C B B A +++ =C A D C B A ++图1图2四、图2所示放大电路中，已知V CC =12V ，R B1=90k Ω，R B2=30k Ω，R C =2.5k Ω，R e =1.5k Ω，R L =10k Ω，β=80，V U BE 7.0=。

电工学考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中的电流I与电压U和电阻R的关系是（）。

A. I = U/RB. I = U * RC. I = U + RD. I = U - R答案：A2. 并联电路中总电阻与各支路电阻的关系是（）。

A. 等于各支路电阻之和B. 等于各支路电阻之积C. 等于各支路电阻倒数之和的倒数D. 等于各支路电阻之差的倒数答案：C3. 交流电路中，电感元件的阻抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成正比答案：A4. 纯电阻电路中，功率因数cosφ等于（）。

A. 0B. 1C. 0.5D. -1答案：B5. 三相电路中，星形接法的线电压与相电压的关系是（）。

A. 相电压是线电压的1/√3倍B. 相电压是线电压的√3倍C. 线电压是相电压的1/√3倍D. 线电压是相电压的√3倍答案：D6. 正弦交流电路中，电容器的阻抗与频率的关系是（）。

A. 与频率成正比B. 与频率成反比C. 与频率无关D. 与频率的平方成反比答案：B7. 变压器的原副边电压比与匝数比的关系是（）。

A. 原边电压与匝数成正比B. 原边电压与匝数成反比C. 副边电压与匝数成正比D. 副边电压与匝数成反比答案：C8. 在RLC串联电路中，谐振频率f0与电路参数的关系是（）。

A. f0 = 1/(2π√LC)B. f0 = 1/(2π√L/C)C. f0 = 1/(2π√C/L)D. f0 = 1/(2π√L*C)答案：A9. 电路中，电感L和电容C串联时，电路的总阻抗Z与角频率ω的关系是（）。

A. Z = √(R^2+ (ωL - 1/(ωC))^2)B. Z = √(R^2 + (ωL + 1/(ωC))^2)C. Z = √(R^2 + (1/(ωL) - ωC)^2)D. Z = √(R^2 + (1/(ωL) + ωC)^2)答案：A10. 电路中，二极管的正向导通电压一般为（）。

电工电子技术考试题及答案大全考试题一：直流电路计算1. 在一个具有10 Ω 电阻和5 V 电源的电路中，计算电路中的电流。

答案：根据欧姆定律，电流 I = 电压 V / 电阻R = 5V / 10Ω = 0.5A。

2. 如果一个电路中有两个并联的电阻，一个是4 Ω，另一个是6 Ω，计算并联电路的等效电阻。

答案：根据并联电阻公式，1/等效电阻= 1/4Ω + 1/6Ω = 3/12Ω +2/12Ω = 5/12Ω。

所以，等效电阻= 12Ω / 5 = 2.4Ω。

3. 一个电阻为8 Ω 的电路中有一个 12 V 的电源，计算电路中的电流。

答案：根据欧姆定律，电流 I = 电压 V / 电阻R = 12V / 8Ω = 1.5A。

考试题二：交流电路计算1. 在一个具有50 Ω 电阻和 100 V 峰值电压的交流电路中，计算电路中的电流。

答案：根据欧姆定律，电流 I = 电压 V / 电阻R = 100V / 50Ω = 2A。

2. 一个交流电路中有一个8 Ω 的电阻和一个2 μF 的电容，电源的频率为 50 Hz，求电路中的电抗和相位角。

答案：电阻的电抗 XR = 8Ω，电容的电抗XC = 1 / (2πfC) = 1 / (2π × 50 × 2 × 10^-6) = 159.155Ω。

总电抗XT = √（XR^2 + XC^2）= √（8^2 + 159.155^2）≈ 159.161Ω。

相位角θ = arctan (XC / XR) = arctan (159.155 / 8) ≈ 86.431°。

3. 一个电路中有一个10 Ω 的电阻和一个 5 mH 的电感，电源的频率为 1000 Hz，求电路中的电抗和相位角。

答案：电阻的电抗 XR = 10Ω，电感的电抗XL = 2πfL = 2π × 1000 ×5 × 10^-3 ≈ 31.416Ω。
