电工技术复习题及答案

电工学复习题一、单项选择题（请选出1个正确答案填入括号中）。

1. 图示电路中，V U V U bc ac2,8=-=，b a U 为( ) 。

A. -10VB. 10VC. -6VD. 6V 答案： A2.图示电路中，电流I 的值为( )。

A. -4A B. 8A C. 4A D. -8A 答案： A3. 图示电路中，B U 为( )。

A. -16VB. 4VC. -4VD. 16V答案： A4. 交流电的有效值是根据( )原理来确定的。

A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感 答案： C5. 以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。

A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法 答案： C6. 正弦量的三要素指的是( )。

A. 振幅、角频率和周期B. 振幅、角频率和初相位C. 有效值、角频率和周期D. 振幅、角频率和初相位 答案：B7. 变压器是根据( )原理制成的一种静止电器。

A. 欧姆定律 B. 电磁感应 C. 交流电 D. 克希荷夫定律 答案：B8.单一参数电阻元件的无功功率为（ ）值。

A. 1WB. 0C. -1WD. 1Var 答案：B9. 单一参数电感元件的有功功率为（ ）值。

A. 1W B. -1W C. 1Var D. 0 答案：D10.在纯电感交流电路中，以下关系式正确的是( )。

A. i u X L L =B.••=IU X LL C.iU X L L = D. L L X I j U ••=答案：D11. 单一参数电容元件的有功功率为（ ）值。

A. 0 B. 正 C. 负 D. 不确定 答案：A12.电路组成的三要素为( )。

A. 电源、负载和中间环节B. 电源、负载和控制设备C. 电源、负载和开关D. 电阻、电感和电容 答案：A13. 图示电路中，B U 为( )。

A. -16VB. 4VC. -4VD. 16V 答案：A14. 单一参数电阻元件的无功功率为（ ）值。

电工理论知识复习题（含答案）一、单选题（共30题，每题1分，共30分）1、关于某一类导体材料的电阻,( ),导体电阻越大A、导体长度越长、截面积越小B、导体长度越长、截面积越大C、导体长度越短、截面积越小正确答案：A2、用万用表R×1挡测量晶闸管控制极与阴极的正反向电阻，若阻值为无穷大，说明晶闸管（）A、阴极与控制极短路B、阳极与阴极之间正常C、阴极与控制极断路D、性能较好正确答案：C3、不论用何种干燥方法，在干燥以后，当电动机绕组冷却到60℃时，应测量电机定子绕组的绝缘电阻，对400V定子绕组和转子绕组的绝缘电阻，用500V绝缘电阻表测量，其绝缘电阻值不应低于( )A、0.5MΩB、20MΩC、10MΩD、5MΩ正确答案：A4、一台四极电机的转速是1440r/min,这台电机的转差率是( )%A、5B、2C、4D、3正确答案：C5、当变压器过负载时,一般会发出( )A、很高且沉重的嗡嗡声B、很轻且细微的嗡嗡声C、很高且沉重的沸腾声正确答案：A6、可编程序控制器是在( )控制系统基础上发展起来的A、机器人B、工业电脑C、继电器D、单片机正确答案：C7、在三相半波可控整流中，每只晶闸管最多导通( )A、90度角B、60度角C、120度角D、30度角正确答案：C8、操作冲击击穿电压的波前时间小于临界波前时间时，当T1时间越短时，击穿电压( )。

A、越高B、不变C、越低正确答案：A9、某变电站采用微机保护现在需将某重合闸保护信号接入应接入( )。

A、开关量入辅出系统B、模量输入系统C、人机对话系统D、通讯系统正确答案：A10、M7475B磨床中的电磁吸盘在进行可调励磁时，下列晶体管起作用的是（）A、V1B、V4C、V3D、V2正确答案：D11、变压器接在电网上运行时,变压器(A)将由于种种原因发生变化,影响用电设备的正常运行,因此变压器应具备一定的调压能力A、二次侧电压B、一次侧电压C、最高电压正确答案：A12、用工频耐压试验可以考核变压器的( )A、层间绝缘B、主绝缘C、铜损D、纵绝缘正确答案：B13、热继电器作为电机的过热保护时，其整定值的选取( )倍的电机额定电流。

第1页（共4页） 第2页（共4页）○－○－○－○－○－○－○－○－○－密封线内不要答题电工技术期末复习题 一、填空题1．电容器在充电过程中，充电电流逐渐 减少 ，而两端电压逐渐 增大 ；在放电过程中，放电电流逐渐 减少 ，而两端电压逐渐 减少 。

2．两个电容器，C1=20μF ，耐压100V ；C2=30μF ，耐压100V ，串联后接在160V 电源上，C1、C2两端电压分别为 96V ， 64V ，等效电容为 12μF 。

3．电路的组成： 电源 、 负载 、 导线 、 开关 。

4．为电路提供一定电压的电源称为电压源，如果电压源内阻为0，电源将提供恒定不变电压，则称为恒压源；为电路提供一定电流的电源称为电流源，如果电流源内阻为无穷大，电源将提供恒定不变电流，称为恒流源。

5.两根相互平行的直导线中通以相反方向的电流时，他们相互排斥；若通以相同方向的电流，则相互吸引。

6．磁感线的方向：在磁体外部由N 极指向S 极；在磁体内部有S 极指向N 极。

7.电容器是一种储能元件，电阻器是一种耗能元件。

8 电路通常有 短路 、 开路 、和 通路 三种状态。

9. 磁场与电场一样，是一种 物质 ，具有 力 和 能 的性质。

10．感应电流的方向，总是要使感应电流的磁场 阻碍 引起感应电流的 磁通 的变化，称为楞次定律。

即线圈中磁通增加时，感应电流的磁场方向与原磁场方向 相反 ；线圈中磁通减少时，感应电流的磁场方向与原磁场方向 相同 ；11．由一个或几个元件首尾相接构成的无分支电路称为 支路 ；三条或三条以上的支路汇聚的点称为 节点 。

12．荧光灯电路主要由 灯管 、 镇流器 和 启辉器 组成。

镇流器的作用是：荧光灯正常发光时，起 降压限流 作用；荧光灯点亮时，产生 感应电动势。

二、判断题1．几个不同容量的电容器并联，各电容器所带电荷量均相等。

（ ） 2．电容器串联以后，其等效电容总是小于任一电容器的电容量。

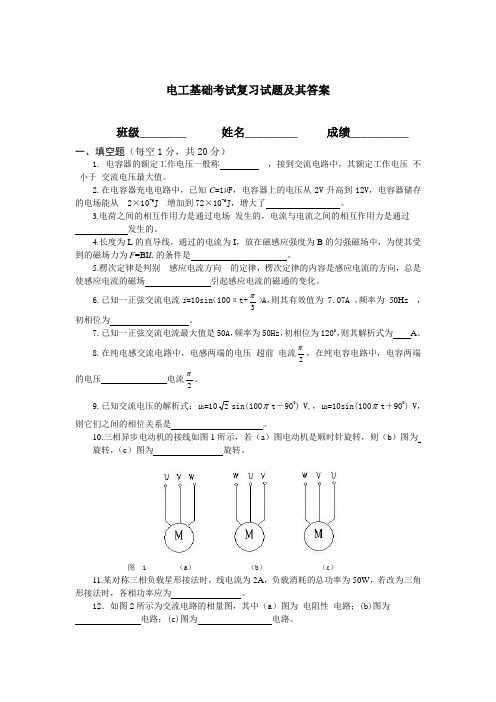

电工基础考试复习试题及其答案班级________ 姓名_________ 成绩__________一、填空题（每空1分，共20分）1. 电容器的额定工作电压一般称 ，接到交流电路中，其额定工作电压 不小于 交流电压最大值。

2.在电容器充电电路中，已知C =1µF，电容器上的电压从2V 升高到12V ，电容器储存的电场能从 2×10-6J 增加到72×10-6J ，增大了 。

3.电荷之间的相互作用力是通过电场 发生的，电流与电流之间的相互作用力是通过 发生的。

4.长度为L 的直导线，通过的电流为I ，放在磁感应强度为B 的匀强磁场中，为使其受到的磁场力为F =BI L 的条件是 。

5.楞次定律是判别 感应电流方向 的定律，楞次定律的内容是感应电流的方向，总是使感应电流的磁场 引起感应电流的磁通的变化。

6.已知一正弦交流电流i =10sin （100πt +3π）A ，则其有效值为 7.07A ，频率为 50Hz ，初相位为 。

7.已知一正弦交流电流最大值是50A ，频率为50Hz ，初相位为1200，则其解析式为 A 。

8.在纯电感交流电路中，电感两端的电压 超前 电流2π，在纯电容电路中，电容两端的电压 电流2π。

9.已知交流电压的解析式：u 1=102sin(100πt －900) V,，u 2=10sin(100πt ＋900) V ，则它们之间的相位关系是 。

10.三相异步电动机的接线如图1所示，若（a ）图电动机是顺时针旋转，则（b ）图为 旋转，（c ）图为 旋转。

图 1 （a ） （b ） （c ）11.某对称三相负载星形接法时，线电流为2A ，负载消耗的总功率为50W ，若改为三角形接法时，各相功率应为 。

12．如图2所示为交流电路的相量图，其中（a ）图为 电阻性 电路；(b)图为 电路；(c)图为 电路。

（a ） （b ） （c ）图213.三相负载接到三相电源中，若各相负载的额定电压等于电源线电压，负载应作 连接，若各相负载的额定电压等于电源线电压的31时，负载应作 连接。

一．判断正误：1、电路分析中描述的电路都是实际中的应用电路。

（错）2、电源内部的电流方向总是由电源负极流向电源正极。

（错）3、大负载是指在一定电压下，向电源吸取电流大的设备。

（对）4、电压表和功率表都是串接在待测电路中。

（错）5、实际电压源和电流源的内阻为零时，即为理想电压源和电流源。

（错）6、正弦量可以用相量表示，因此可以说，相量等于正弦量。

（错）7、中线的作用就是使不对称Y接三相负载的端电压保持对称。

（对）8、电动机的额定功率指的是电动机轴上输出的机械功率。

（对）9、无论在任何情况下，三极管都具有电流放大能力。

（错）10组合逻辑电路的输出只取决于输入信号的现态。

（对）二、单项选择：1．变压器降压使用时，能输出较大的____b_____。

A、功率B、电流C、电能D、电功2．三相异步电动机旋转磁场的旋转方向是由三相电源的________b_决定。

A、相位B、相序C、频率D、相位角3．电气控制线路原理图中，触头的位置是处于______a___。

A、未通电状态B、通电状态C、根据情况确定状态4．为保证机床操作者的安全，机床照明灯的电压应选____d_____。

A、380VB、220VC、110VD、36V以下5．关于提高功率因数的说法，正确的是（ c ）A.在感性负载上并联电感可以提高功率因数B.在感性负载上并联电容可以降低功率因数C.在感性负载上并联电容可以提高功率因数6．乙类互补对称式功放电路，其输出波形的交越失真是指（ c ）。

A ．频率失真 B 、相位失真 C 、波形过零时出现的失真 D 、幅度失真7．稳压管的动态电阻（ b ）稳压性能越好。

A 、越大B 、越小C 、较合适D 、不一定 8．运算放大器电路如图所示，该电路中反馈类型为 ( )。

a(A) 串联电压负反馈 (B) 串联电流负反馈 (C) 并联电压负反馈 (D) 并联电流负反馈－＋∞+u Ou i9．双稳态触发器的输出状态有（ b ）A 、一个稳态、一个暂态B 、两个稳态，1态或0态C 、只有一个稳态D 、没有稳态10．和逻辑式AB 表示不同逻辑关系的逻辑式是（B ）。

电⼯复习题含答案复习题⼀、填空题.1、使⽤万⽤表电阻档测量，选好档位之后须先。

2、在三相四线制供电系统中，相线与中线之间的电压称为__ ____，我国规定为_ _ _Ｖ；相线与相线之间的电压称为__ __，我国规定为___ __Ｖ。

3、熔断器主要⽤于保护，与被保护电路连接。

4、电路有三种⼯作状态，分别是、、。

5、基尔霍夫电压定律是6、三相交流电线电压与相电压之间的关系是：线电压⼤⼩是相电压的倍，线电压的相位超前相应的相电压。

7、电流流经⼈体最危险的路径是： 8、携带式电⽓设备的绝缘电阻不低于 9、某三相异步电动机的电源频率为50Hz,额定转速为1440r/min ，该电动机的磁极对数为10、若接法为Y 的三相电源，其线电压Ul=380V ,则相电压Up= V ，若接法为Δ的三相电源，其线电压U l =380V ,则相电压U p = V 。

11、⽇常⽣活中的照明线路是三相四线制，相电压为 V ，线电压为 V ，频率为 HZ 。

12、在潮湿环境中，对线缆的绝缘电阻值为不低于每伏⼯作电压Ω13、⼲燥条件下，对线缆的绝缘电阻值为不低于每伏⼯作电压Ω 14、电阻、电感、电容3个元件串联交流电路，若电阻、电感、电容元件电压有有效值分别为U 1 = 3V ，U 2 = 8V ，U 3 = 4V ，则交流电路两端电压有效值U 为 V 。

15、三相交流电路是由三个频率相同，相等，的正弦电动势组成的电路。

16、电路是电流通过的闭合路径。

电路⼀般由、、等组成。

17、某线圈的L=0.5H ，电源频率为50 HZ ，则其感抗值X L = Ω； 18、若触电者有呼吸⽆⼼跳，应采⽤法正确进⾏就地抢救。

19、保护电器分别起，、作⽤。

20、2只电阻串联时，阻值为10欧，并联时为2.5欧，则两只电阻分别为欧和欧21、基尔霍夫第⼀定律指出：流⼊（或流出）任⼀节点的各电流的。

基尔霍夫第⼆定律指出：对任⼀回路，沿任⼀⽅向绕⾏⼀周，各的代数和等于的代数和。

电工复习题1. 在正弦交流电的波形图上，若两个正弦量正交，说明这两个正弦量的相位差是(C)。

A、180°B、60°C、90°D、0°2. 有功功率主要是(C)元件消耗的功率。

A、电感B、电容C、电阻D、感抗3. 电能的常用单位是(D)。

A、瓦B、千瓦C、兆瓦D、千瓦·小时4. 某照明用输电线两端电压为220V，通过电流是10A，10分钟内可产生热量(A)。

A、6×104JB、1×104JC、6×103JD、4×105J5. 交流电路的功率因数Cosφ等于(B)。

A、PS/PB、P/PSC、P/PQD、PQ/PS6. 三相负载星形联接，每相负载承受电源的(B)。

A、线电压B、相电压C、总电压D、相电压或线电压7. 三相四线制供电系统中，线电压指的是(A)。

A、两相线间的电压B、零对地电压C、相线与零线电压D、相线对地电压8. 三相对称负载三角形联接时，线电流与相应相电流的相位关系是(C)。

A、相位差为零B、线电流超前相电流30°C、相电流超前相应线电流30°D、同相位9. 接地就是(A)不接地，而设备外壳接地的供电运行方式。

A、中性点B、负载C、电源线D、设备10. 纯电感电路的感抗与电路的频率(C)。

A、成反比B、成反比或正比C、成正比D、无关11. 三相电源绕组的尾端接在一起的联接方式叫(B)。

A、角接B、星接C、短接D、对称型12. 三相负载的联接方式有(C)种。

A、4B、3C、2D、113. 我国规定的电力系统中性点接地的方式有(D)种。

A、6B、5C、4D、314. 已知两个正弦量为i1＝10sin(314t＋90°)安，i2＝10sin(628t＋30°)安，则( D )。

A、i1超前i260°B、i1滞后i260°C、i1超前i290°D、不能判断相位差15. 三相电路中线电压为250V，线电流为400A，则三相电源的视在功率是(B)。

电工技术及实训复习题+参考答案一、单选题（共90题，每题1分，共90分）1、正弦交流电流i=10√2sin(100πt+30°)A，则角频率为(____)。

A、100rad/sB、100πC、50rad/sD、100πrad/s正确答案：D2、RL串联交流电路，电压U=35V,电阻R=3Ω，感抗XL=4Ω，则电路视在功率S=(____)。

A、175WB、245WC、175VAD、245VA正确答案：D3、交流电路阻抗Z=3-j4 Ω，电流相量为10∠0°A，则电压相量为(____)。

A、50VB、50∠-53.1°C、50∠53.1°VD、50∠-53.1°V正确答案：D4、电阻元件R=10Ω，电压U=100V ,则电流I=(____)。

A、10B、10AC、110AD、90A正确答案：B5、三相电路，对称三相负载接成星型时三相总有功功率为600W，将负载改接为三角形而其他条件不变，则此时三相总有功功率为（____）W。

A、200B、600C、0D、1800正确答案：D6、1mV=(____)VA、10-6B、106C、10-3D、1000正确答案：C7、电感元件的电压与其电流变化率的关系：(____)。

A、无关B、成反比C、不能确定D、成正比正确答案：D8、国际单位制中，电流的单位(____)。

A、AB、VC、JD、W正确答案：A9、交流电路阻抗Z=3+j4 Ω，电压U=100V，则电路无功功率Q=(____)。

A、1200varB、1600VAC、1600varD、2000var正确答案：C10、RL并联交流电路，总电流I=10A，电感电流IL=6A，则电阻电流IR=(____)。

A、8AB、4AC、16AD、0A正确答案：A11、RLC串联交流电路处于谐振状态，若电源频率减小时，电路呈（____）。

B、感性C、容性D、无法确定正确答案：C12、三相交流发电机，三相绕组接成星形，测得线电压为380V，当其改接成三角形时，线电压的值为(____)。

《电工技术(专科)》复习题1及答案一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内。

（2分×10=20分）1. 同一电路中的几个正弦量画在同一相量图上的前提条件为( ) 。

A. 初相位相同 B. 频率相同 C. 相位差相同 D. 大小相等2. 不同电路功能各有不同，但电路组成的三要素均可归结为( )。

A 电源、负载和中间环节 B 电源、负载和控制设备 C 电源、负载和开关 D 电阻、电感和电容3. 图示电桥电路中，R ab 、R cd 分别为( )。

A. 4Ω、4.5ΩB. 4Ω、∞C. 4.5Ω、4ΩD. 4.5Ω、∞4. 图示电路中，E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4，则A 点电位为( ) 。

A. 3VB. 1VC. 2VD.32V5.交流电的有效值是根据( )原理来确定的。

A. 电阻之和B. 回路电压C. 电流的热效应D. 电容和电感6.以支路电流为电路的独立变量，列出KCL 和KVL 方程，求解电路中电流的方法叫( ) 。

A. 回路电压法 B. 节电电压法 C. 支路电流法 D. 回路电流法7. 图示电路的等效电路为( )。

8.变压器是根据( )原理制成的一种静止电器。

A.欧姆定律B.交流电C.电磁感应D.克希荷夫定律9.在纯电容交流电路中，以下关系式正确的是( )。

A.iuX CC= B.••=IUX CCC.iUX CC= D.CCXI jU••=-10. 图示电路中，电流I的值为( )。

A. -8AB. 8AC. 4AD. -4A二、电路如图所示，求电流I1、I2、I3。

（本大题共10分）三、已知一个正弦电压的初相角为300，当t=0时，其瞬时值为u o=155.5V，试求该电压的最大值及有效值。

(本题共10分)四、有一电感性负载，其功率P=100W，功率因数6.0φcos1=，接在U=220V的电源上，电源频率为50H Z。

如要将功率因数提高到95.0φcos=，试求与负载并联的电容器的值和并联电容器前后的线路电流。

中南大学网络教育课程考试复习题及参考答案电工技术(专科)一、单项选择题：1.电感L 的单位是 [ ]A.法拉B.亨利C.欧姆D.瓦特2.基尔霍夫电流定律适用于 [ ]A.回路B.节点C.回路或节点D.假想回路或封闭合面3.关于电流的说法中，正确的是 [ ]A.电流是标量，没有正负B.电流是标量，有正负C.电流是矢量，没有正负D.电流是矢量，有正负4.关于电源、负载和功率的说法中，正确的是 [ ]A.电源一定吸收功率B.电源一定发出功率C.负载一定吸收功率D.电源和负载都可能吸收功率5.负载获得最大功率的条件是 [ ]A.负载电阻大于电源内阻B.负载电阻等于电源内阻C.负载电阻小于电源内阻D.负载电阻大于、等于或小于电源内阻都可能6.当求解电路中每一条支路的电流时，采用何种方法比较简单 [ ]A.支路法B.节点法C.回路法D.戴维宁定理7.电感元件Ｌ上的电流i 、电压u 的参考方向不一致，则其伏安关系的表达式应为 [ ] A.dt duL i = B.dt duL i -= C.dt di L u = D.dt diL u -=8.电阻元件上电流、电压的参考方向不一致，则其伏安关系的表达式应为 [ ]A.IR U -=B.IR U =C.R ui = D.Gu i =9.应用叠加定理时，当电压源单独作用时，代替其他电流源用 [ ]A.断路B.短路C.电阻D.导线10.下面的电路不属于动态电路的是 [ ]A.纯电阻电路B.含储能元件的电路C.RL 电路D.RC 电路11.根据换路定律的内容，下面描述正确的是 [ ]A.)0()0(-+=c c i i )0()0(-+=L L u uB.)0()0(+-=c c i i )0()0(+-=L L u uC.)0()0(-+=c c u u )0()0(-+=L L i iD.)0()0(+-=c c u u )0()0(+-=L L i i12.直流电源、开关S 、电容C 和灯泡串联电路，S 闭合前C 未储能，当开关S 闭合后灯泡 [ ]A.立即亮并持续B.始终不亮C.由亮逐渐变为不亮D.由不亮逐渐变亮13.RC 电路的时间常数 [ ]A.与 R 、C 成正比B.与 R 、C 成反比C.与 R 与反比，与C 成正比D.与 R 成正比，也C 成正比14.电路的过渡过程的变化规律是按照 [ ]A.指数B.对数C.正弦D.余弦15.动态电路工作的全过程是 [ ]A.前稳态—过渡过程—换路—后稳态B.前稳态—换路—过渡过程—后稳态C.换路—前稳态—过渡过程—后稳态D.换路—前稳态—后稳态—过渡过程16.RC 串联电路的阻抗Z 等于 [ ] A.22C ）（R ω+ B.221⎪⎭⎫ ⎝⎛+c R ω C.C j R ω- D.C j R ω1+ 17.RLC 串联电路中，V U R 30=、V U L 80=、V U c 40=，则端口电压U 为 [ ]A.10VB.50VC.90VD.150V18.对称三相电源接星形对称负载，若线电压有效值为380V ，三相视在功率为6600VA ，则相电流有效值 为 [ ]A.10AB.20AC.17.32AD.30A19.RLC 串联电路中，电路的性质取决于 [ ]A.电路的外加电压的大小B.电路的连接形式C.电路各元件参数和电源频率D.电路的功率因数20.为保证三相电路正常工作，防止事故发生，在三相四线制中，规定不允许安装熔断器或开关的位置 是 [ ]A.端线B.中线C.端点D.中点21.RLC 串联电路谐振时，应满足 [ ]A.0==C L X XB.C L X X =C.C L X X R +=D.0=++C L X X R22.由电容和电感组成的串联谐振电路的谐振频率为 [ ] A.LC B.LC 1 C.LC π21 D.LC π223.考虑电源内阻R S 和负载R L 后，品质因数 [ ]A.变小B.变大C.不变D.无法确定24.有一信号源，内阻为600Ω，负载阻抗为150Ω，欲使负载获得最大功率，必须在电源和负载之间接一匹配变压器，变压器的变压比应为 [ ]A.2：1B.1：2C.4：1D.1：425.RLC 串联谐振电路中，不论L U ∙和C U ∙参考方向如何规定，一定有 [ ]A.C L U U =B.L U ∙= C U ∙C.C L U U -=D.C L U U ≠26.变压器的电压比为3：1，若一次电流的有效值为3A ，则二次电流的有效值为 [ ]A.27AB.9AC.1AD.0A27.有一信号源，内阻为40Ω，为使负载获得最大功率，在电源与负载之间接匹配变压器，该变压器的变比为 2∶1，则负载阻抗应为 [ ]A.30ΩB.20ΩC.15ΩD.10Ω28.如图所示，比较其时间常数的结果为 [ ]A.321τττ>>B.123τττ>>C.312τττ>>D.132τττ>>u29.关于欧姆定律，下面的描述正确的是 [ ]A.电压和电流参考方向相关联有 U=IRB.电压和电流参考方向非关联有U=IRC.电压和电流参考方向相关联有 U=-IRD.电压和电流参考方向非关联有U=±IR30.在三相异步电动机的继电接触器控制电路中，起短路保护的电器是 [ ]A.热继电器B.交流接触器C.熔断器D.交流互感器31.在三相异步电动机的控制电路中，起欠压保护的电器是 [ ]A.热继电器B.交流接触器C.熔断器D.交流互感器32.在三相对称电源中，已知线电压u AB =380sin ωtV,则相电压u B 为 [ ]A.220sin(ωt+90º)B.220sin(ωt-90º)C.220sin(ωt+120º)D.220sin(ωt-120º)二、判断题：1.电源模型中，理想电压原和理想电流源的内阻都是零。

《电工技术基础与技能》复习题8 •正弦交流电路一、是非题：1•电阻元件上的电压、电流的初相一定都是零，所以它们是同相的。

（）2•正弦交流电路，电容元件上电压最大时，电流也最大。

（）3.在同一交流电压作用下，电感L越大，电感中的电流就越小。

（）4•端电压超前电流的交流电路一定是电感性电路。

（）5.有人将一个额定电压为220V、额定电流为6A的交流电磁铁线圈误接在220V的直流电源上，此时电磁铁仍将能正常工作。

（）6•某同学做荧光灯电路实验时，测得灯管两端的电压为110V，镇流器两端电压为190V , 两电压之和大于电源电压220V，说明该同学测量数据错误。

（）7•在RLC串联电路中，U R、U L、U C的数值都有可能大于端电压。

（）8.额定电流100A的发电机，只接了60A的照明负载，还有40A的电流就损失了。

（）9.在RLC串联电路中，感抗和容抗数值越大，电路中的电流也就越小。

（）10•正弦交流电路中，无功功率就是无用功率。

（）11.在纯电阻电路中，下列各式对的打"，错的打xU U U m⑴ I （）⑵ i （）⑶ I m （）R R R⑷ p ui （）⑸P=UI（）⑹P=0（）⑷ P=0 () ⑸Q LU mX LU213 .在纯电容电路中，下列各式对的打"，错的打x12 .在纯电感电路中，下列各式对的打"，错的打Xu⑶i ()X LUX Lsin(u)())X C选择题第7题X C 2 fC ()⑷ Q c UI (、选择题:)⑸ Q c U 2 C ()⑹ i 、、2 U sin( tX c1 .正弦交流电通过电阻元件时，下列关系式正确的是（）。

A. i U R.丄U R U Rsin t B. i C. IR R R2 •纯电感电路中，已知电流的初相角为一u)()D. i 出sin( t )R60。

，则电压的初相角为（A. 30 °B. 60 °C. 90 D . 1203 •加在容抗为100 Q的纯电容两端的电压U 100sin（ t ）V，则通过它的电流应3是（A . 0B . 100WC . 200WD . 100 . 3W10 .交流电路中提高功率因数的目的是（）。

电工复习题含答案1、某三相异步电动机单相起、停控制电路，接通电源时，接触器衔铁便抖动，声音异常，甚至造成熔断器熔断，则这种故障原因可能是A、电源电压偏低B、误将接触器动断触头做自锁点C、接触器线圈局部短路答案：B2、旋转式直流弧焊机电刷机构必须( )检查一次。

A、一周B、一月C、二月答案：A3、检流计主要用于测量A、电流的大小B、电压的大小C、电流的有无D、电阻的大小答案：C4、对修理后的直流电机进行（），其目的在于检查各机械运转部分是否正常、过热现象、无异常噪声和振动。

A、空载试验B、负载试验C、通电检测答案：A5、准确度为1.5级的仪表，测量的基本误差为（）。

A、±1.3%B、±2.5%C、±3%答案：A6、电机的绝缘等级为E级，其最高容许温度为A、105 ℃B、120 ℃C、130℃D、155℃答案：B7、在整流式直流弧焊机上安装风压开关的目的是用于A、限制输出电流B、失压保护C、冷却硅整流元件答案：C8、直流弧焊发电机电刷磨损后，应（）。

A、同时换掉全部电刷B、换掉损坏的电刷C、根据实际情况决定答案：B9、确定交流电有（）要素。

A、1B、2C、3答案：C10、直流测速发电机输出端负载阻抗的大小直接影响其在自动控制系统中的精度，从理论上讲直流测速发动机随输出端接入负载阻抗的增大，其测量精度将（）A、降低B、提高C、先提高，在降低D、先降低，在升高答案：B11、直流电机在额定负载下运行时，其火花等级不应超过（）级。

A、0.5B、1.0C、2.0D、3.0答案：B12、数控系统辅助功能可发出或接受多种信号。

控制( )、电动转位刀架或其它电气、机械装置的动作。

A、刀具换刀B、主轴变速C、换刀编制D、机床主轴答案：D13、一台单相变压器，如果它的变压比为 20，当它正常工作时，副边电流为 100A，那么它的原边绕组中的电流应为A、5AB、0.2AC、50AD、2.5A答案：A14、纯电感电路的电压与电流频率相同，电流的相位滞后于外加电压u为A、60°B、30°C、90°D、180°答案：C15、当触电者无呼吸而有心跳时，应采用（）人工呼吸法进行救护。

电工基础复习题及答案一、选择题1. 电流的单位是（）。

A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：B2. 欧姆定律的公式是（）。

A. V = I * RB. I = V / RC. R = V / ID. V = R * I答案：A3. 电阻的单位是（）。

A. 伏特（V）B. 安培（A）C. 欧姆（Ω）D. 瓦特（W）答案：C4. 电路中，电源的作用是（）。

A. 导电B. 消耗电能C. 提供电能D. 储存电能答案：C5. 电容器的单位是（）。

A. 法拉（F）B. 欧姆（Ω）C. 安培（A）D. 伏特（V）答案：A二、填空题6. 当电路中的电阻增加时，电路中的电流将会________。

答案：减小7. 电路中，串联电阻的总阻值是各个电阻值的________。

答案：和8. 并联电路中，总电阻的倒数等于各个电阻倒数的________。

答案：和9. 电感器在交流电路中起到________作用。

答案：阻碍变化电流10. 电容器在交流电路中起到________作用。

答案：储存能量三、简答题11. 简述什么是基尔霍夫电压定律（KVL）？答案：基尔霍夫电压定律指出，在一个闭合电路中，沿着闭合路径的电压降之和等于电压升之和。

12. 什么是基尔霍夫电流定律（KCL）？答案：基尔霍夫电流定律指出，在一个节点上，流入节点的电流之和等于流出节点的电流之和。

13. 什么是功率因数，它对电路有什么影响？答案：功率因数是实际功率与视在功率的比值，它反映了电路中电能的有效利用程度。

功率因数低意味着电路中有较多的无功功率，这会导致能源浪费和设备效率降低。

四、计算题14. 已知一个串联电路，包含两个电阻，R1=100Ω，R2=200Ω，电源电压为12V。

求电路中的总电阻和电流。

答案：总电阻R_total = R1 + R2 = 300Ω。

根据欧姆定律，电流I = V / R_total = 12V / 300Ω = 0.04A。

《电工电子技术》复习题声明:本题与考试题目无关，仅做为复习参考。

1、填空题：1、电路中某点到___________点的电压，称为该点的电位。

2、一正弦交流电压有效值为U=220V ，其最大值为 V ，若角频率为ω，初相为3π，其t 时电压为=)(t u 。

3、 电压源的电动势为E ，内阻为R0，与负载电阻RL 相连，当电源短路时，负载上电流为 ；当电路开路时，电源的端电压为 。

4、 电路如图所示,设b 为参考点，则=a V ，=b V ，=c V ，=ab U 。

5Vb图15、 电压源5=S U V ，Ω=2s r ，若变换成等效电流源，则Is =_____A ，ro = Ω。

6、对于一个平面电路来说，若支路数为b ，节点数为n ，根据KVL 可以列出_________个独立的回路方程。

7、电阻、电感和电容三者中________是耗能元件，__________是储能元件。

8、当加在电感元件两端的交流电压的幅值不变而频率增高时，流过电感元件的电流将________。

9、星形连接的三相电路中，对称时线电压与对应的相电压之间有__________相位差。

10、变压器是利用__________________原理制成的交流电压变换装置。

尽管他们的结构、外形、体积等有很大差异，但他们都具有电压变换、_______变换、______变换和功率传递作用。

11、按钮是一种结构简单及广泛的__ _ （手、自动）电器，通常用于 __电路中发出启动或者停止等指令。

12、为了使半导体三极管工作在放大状态，必须使发射结________，集电结_______。

13、交流电动机按工作原理的不同分为 和 两种。

14、有三个电阻，阻值均为R=10Ω，作三角形连接后接在线电压为380V 的三相电网中，则其线电流有效值为_________A ，相电流有效值为_________A 。

15、三角形连接的三相对称负载接于三相对称电源，线电流与其对应的相电流的相位关系是_______________________。

电工学（电工技术、电子技术）复习题一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内1、把图 1 所示的电路改为图 2 的电路，其负载电流I1 和I2 将( )。

(a) 增大 (b) 不变 (c) 减小2、当三相交流发电机的三个绕组接成星形时，若线电压u BC = 380sin wt V，则相电压u B = ( )。

(a) (b)(c)3、在图示电路中，开关 S 在t= 0 瞬间闭合，若，则( )。

(a) 0.6 A (b) 0.4 A (c) 0.8A4、两个铁心线圈除了匝数不同 (N1 > N2) 外，其他参数都相同，若将这两个线圈接在同一交流电源上，它们的磁通F1 和F2 的关系为( )。

(a) F1 > F2 (b) F1 < F2 (c) F1 = F25、三相异步电动机的旋转方向决定于( ) 。

(a) 电源电压大小 (b) 电源频率高低 (c) 定子电流的相序6、在电动机的继电器接触器控制电路中，零压保护的功能是( )。

(a) 防止电源电压降低烧坏电动机(b) 防止停电后再恢复供电时电动机自行起动(c) 实现短路保护7、在中点接地的三相四线制低压供电系统中，为了防止触电事故，对电气设备应采取( ) 措施。

(a) 保护接中( 接零 ) 线 (b) 保护接地 (c) 保护接中线或保护接地8、图 1 与图 2 为两个正弦交流等效电路，已知R = 9 W，R￠= 10 W，C = F，C￠= F，需施加的正弦信号的角频率w为 ( )。

(a) 0.32 rad / s (b) 0.11 rad / s (c) 2 rda/s9、图示正弦交流电路中，R = XL= 10 W，欲使电路的功率因数l = 0.707，则XC为 ( )。

(a) 20 W (b) 10 W (c) 5 W10、在R，L，C串联电路中，总电压，电流i = 10sin(wt+) A，w=1 000 rad / s，L = 1 H，则R，C分别为 ( )。

电工技术期末复习题答案一、单项选择题1. 电路中，电压与电流的关系遵循欧姆定律，即U=IR。

当电阻R增大时，电压U不变的情况下，电流I将如何变化？A. 增大B. 减小C. 不变D. 先增大后减小答案：B2. 在交流电路中，电感元件的阻抗随着频率的增加而如何变化？A. 减小B. 增大C. 不变D. 先减小后增大答案：B3. 变压器的工作原理是基于电磁感应现象，其主要功能是改变电压和电流的大小。

在理想变压器中，原边与副边的电压比和电流比的关系是什么？A. 电压比等于电流比B. 电压比等于电流比的倒数C. 电压比等于电流比的平方D. 电压比等于电流比的倒数的平方答案：D二、填空题1. 在三相电路中，星形接法的线电压与相电压的关系是：线电压等于相电压乘以____。

答案：√32. 电容器的容抗Xc与交流电的频率f和电容C之间的关系是：Xc =____/(2πfC)。

答案：13. 交流电路中的功率因数cosφ，其中φ是电压与电流之间的相位差。

当电路为纯电阻电路时，功率因数为____。

答案：1三、计算题1. 已知一个纯电阻电路，电阻R=10Ω，通过的电流I=2A，求该电路的功率P。

答案：P=I^2R=2^2×10=40W2. 一个理想变压器的原边电压U1=220V，副边电压U2=110V，求原边与副边的匝数比。

答案：匝数比为1:2四、简答题1. 简述三相电路中星形接法和三角形接法的区别。

答案：星形接法中，三个绕组的首端相连，尾端分别接负载，线电压等于相电压乘以√3，适用于负载不平衡的情况。

三角形接法中，三个绕组首尾相连形成闭合回路，线电压等于相电压，适用于负载平衡的情况。

2. 什么是功率因数？提高功率因数的意义是什么？答案：功率因数是交流电路中电压与电流相位差的余弦值，表示电路中无功功率与视在功率的比值。

提高功率因数可以减少无功功率的消耗，提高电能的利用效率，降低线路损耗，减少电费支出。

第1章 直流电路 习题参考答案一、 填空题：1. 任何一个完整的电路都必须有 电源 、 负载 和 中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为 理想 电路元件，由它们组成的电路称为 电路模型 。

电路的作用是对电能进行 传输 、 分配 和 转换 ；对电信号进行 传递 、 存储 和 处理 。

2. 反映实际电路器件耗能电磁特性的理想电路元件是 电阻 元件；反映实际电路器件储存磁场能量特性的理想电路元件是 电感 元件；反映实际电路器件储存电场能量特性的理想电路元件是 电容 元件，它们都是无源 二端 元件。

3. 电路有 通路 、 开路 和 短路 三种工作状态。

当电路中电流0R U I S、端电压U ＝0时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。

4.从耗能的观点来讲，电阻元件为 耗能 元件；电感和电容元件为 储能 元件。

5. 电路图上标示的电流、电压方向称为 参考方向 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 关联参考 方向。

二、 判断题： |1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2. 电阻、电流和电压都是电路中的基本物理量。

（错）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（错）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（错）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（A）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（B）功率。

A、吸收；B、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（C ）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

|3. 当电流源开路时，该电流源内部（C ）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1KΩ、”，正常使用时允许流过的最大电流为（A ）A、50mA；B、；C、250mA。
