最新奥鹏东北大学20秋学期《电机拖动》在线平时作业3-参考答案

2020秋《电机与拖动》一、单选题1.三相异步电动机空载时气隙磁通大小取决于（A）A.电源电压B.气隙大小C.定、转子铁心材料D.定子绕组漏阻抗2.变压器副边绕组开路,原边电压因故升高时,变压器铁心中产生的铁损耗将（B）A.不变B.增大C.减小D.基本不变3.一台直流发电机,电刷位于几何中性线上,如果磁路不饱和,这时的电枢反应对磁场的影响是（C）A.去磁B.増磁C.不去磁也不増磁4.并励直流电动机的额定电流IN,额定电枢电流IaN和励磁电流IfN三者的关系为（A )A.IN=IAN+IfNB.IN=IAN=IfNC.IN=IAN-IfND.IfN?=IAN+IN5.与固有机械特性相比，人为机械特性上的最大电磁转矩减小，临界转差率没变，则该人为机械特性是异步电动机的：（C）A.定子串接电阻的人为机械特性B.转子串接电阻的人为机械特性C.降低电压的人为机械特性6.一台Ｙ接法的三相异步电动机定子绕组有一相绕组断线时，它所产生的磁动势是(D )A.椭圆形旋转磁动势B.不变的磁动势C.圆形旋转磁动势D.脉动磁动势7.他励直流电动机电枢回路串入附加电阻时,如果负载转矩不变,则此电动机的（B）A.输出功率P2不变B.输入功率P1不变C.电磁功率Pem不变8.一台三角形连接的三相异步电动机在额定电压下起动时的起动电流为300A，现采用星-三角换接接开关降压起动，其起动电流Ist为（A）A.100AB.173AC.212AD.150A9.他励直流电动机带额定负载转矩进行的弱磁调速，其额定转速nN=1500r/min，最高转速nmax=2700r/min，则调速范围D为（B）A.1.2B.1.8C.1200D.12010.在电动机的额定工作区内，转子电流的频率一般（D）A.很高B.为零C.不定D.很低11.他励直流电动机带额定负载时，在电枢回路串接电阻后，电动机的转速将（C）A.升高B.不变C.降低12.一台单相变压器，其它条件不变，只沿铁芯截面开一条缝，主磁通将会（C）A.变大B.基本不变C.变小13.变压器中，不考虑漏阻抗压降和饱和的影响，若原边电压不变，铁心不变，而将匝数增加，则励磁电流（B）A.增加B.减少C.不变D.基本不变14.他励直流电动机若电压U、主磁通φ和负载转矩T不变时，在电枢电路中串联一个适当阻值的电阻Ra，则转速n、电枢电流Ia和反电动势Ea的变化应是(A )A.n下降，IA不变，EA降低B.n上升，IA变小，EA增大C.n不变，IA 变小，EA不变D.n上升，IA变大，EA增大15.电力拖动系统运动方程式中的GD2反映了（B）A.旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见B.系统机械惯性的大小，它是一个整体物理量C.系统储能的大小，但它不是一个整体物理量16.三相异步电）动机中，转子的转向取决于旋转磁场的转向，下列有关圆形旋转磁场正确的是（CA.只要在定子绕组中通入三相交流电即可产生圆形旋转磁场B.必须向在空间上相差120度的定子绕组中通入三相交流电就可产生圆形旋转磁场C.只有向在空间上相差120度电角度的对称三相定子绕组中通入时间上相差120度的对称三相交流电才能产生圆形旋转磁场D.以上都不对17.在额定情况下运行的异步电动机，若电源电压突然下降，而负载转矩不变，则异步电动机各量的变化是(B )A.旋转磁场转速下降B.转子转速下降C.定子电流下降D.主磁通增大18.三相异步电动机拖动恒转矩负载，当进行变极调速时，应采用的联结方式为（A）A.Y—YYB.△—YYC.正串Y—反串Y19.变压器一次侧接在额定电压的电源上。

第3次作业一、作图题（本大题共30分，共2小题，每小题15分）1.试用相量图判定下图所示变压器的连接组别。

2,试用相量图判定下图所示变压器的连接组别。

二、计算题（本大题共30分，共3小题，每小题10分）1.一台他励直流电动机，P、= 30 kW, Ux=220V, I N= 158.5 A, n、= 1000 r/ min, R a = 0. 1 Q ,在额定负载转矩下，L = 0.8 T、，试求：（1）电抠外加电压降到180V时电动机的稳定转速；（2）磁通减弱到中=0.8中、时电动机的稳定转速。

2.一台他励直流电动机，Px= 17 kW,化=110V, I N = 185 A, n、= 1000 r / min, R L 0. 036 Q。

电动机最大允许电流为1. 81、，拖动L二0. 8T、负载电动运行时进行制动。

试求：（1）能耗制动、反接制动方法在制动开始瞬间的电磁转短各为多少？（2）能耗制动、反接制动方法在制动到n二0时的电磁转短各是多大？3.一台他励直流电动机，P、= 18kW, Ux =220V, I N = 94A, m = 1000 r/ min, R a = 0. 15 Q,在额定负载转矩下，试求：（1）欲使转速降至800 r / min稳定运行，电枢回路应串入多大电阻？（2）欲使转速降至800 r/min稳定运行，电抠电压应降为多少伏？（3）欲使转速升高至1100 r/min 定运行，弱磁系数中/中'应为多少？三、简答题（本大题共40分，共5小题，每小题8分）1.将变压器的二次绕组折算到一次绕组，假设变压器的变比大于1,则二次绕组电流的折算值将减小，这与“保持折算前后二次绕组的磁通势不变”矛盾吗？为什么？2.三相异步电动机的机械特性分为固有机械特性和人为机械特性。

降低序、定子回路串电阻、定子回路串电抗、转子串接对称电阻的人为机械特性，哪一种的最大电磁转矩不变？3.直流电动机的机械特性如图曲线1所示，负载特性如图曲线2所示，C点是否能够稳定运行？4.直流电动机降低电枢电压时，机械特性之硬度如何变化？5.三相鼠笼式异步电动机，为了改善电动机的启动性能，可以改变转子槽形, 利用“集肤效应”使起动时转子电阻增大，从而增大起动转矩并减小起动电流，在正常运行时转子电阻又能自动变小，基本上不影响运行性能。

[东北大学]20秋学期《电机拖动》在线平时作业3试卷总分:100 得分:100一、判断题 (共 25 道试题,共 100 分)1.绕线异步电动机，如果负载转矩不变则转子回路串不同电阻时临界转矩不变。

（）[正确选择是]:错误2.异步电动机处于理想空载状态时转差率s=1，起动时转差率s=0。

（）[正确选择是]:错误3.电动机运行时间与工作周期之比成为负载持续率（）[正确选择是]:正确4.定子旋转磁场与转子同步。

（）[正确选择是]:错误5.转子旋转磁场转速与同步转速相同。

（）[正确选择是]:正确6.三相异步电动机以最大转矩起动，临界转差率为1。

（）[正确选择是]:正确7.起重机提升或下放同一重物时，传动机构损耗一样，但系统效率不一样。

（）[正确选择是]:正确8.在变压器中由交变磁通产生的感应电动势，其正方向与产生该磁通的电流方向相反。

（）[正确选择是]:错误9.发电机的电磁转矩和空载转矩是阻碍电机旋转的制动转矩。

（）[正确选择是]:正确10.电机处于电动状态时，电磁转矩与转向相同。

（）[正确选择是]:正确11.物理中线是电枢表面磁场的分界线。

（）[正确选择是]:正确12.直流他励电动机改变励绕组的电源方向则转向不变。

（）[正确选择是]:错误13.变压器二次侧额定电压是指一次侧加额定电压、二次侧带额定负载时的电压。

（）[正确选择是]:错误14.交流电机通入交流电，所以电机转速不断变化；直流电机通入直流电，所以电机转速恒定。

（）。

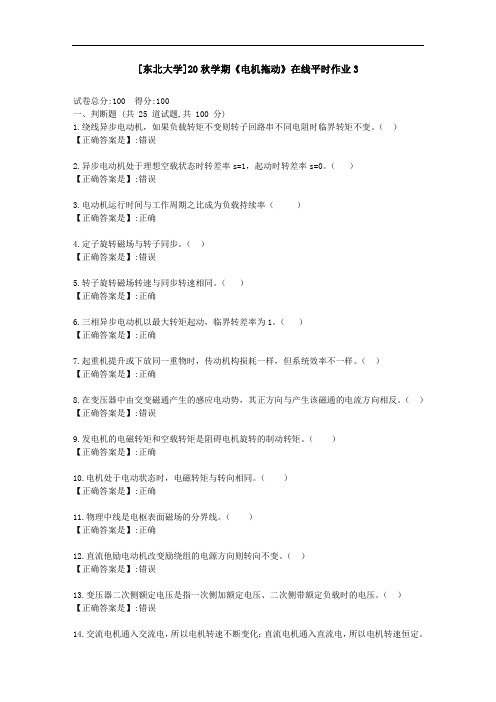

[东北大学]20秋学期《电机拖动》在线平时作业3试卷总分:100 得分:100一、判断题 (共 25 道试题,共 100 分)1.绕线异步电动机，如果负载转矩不变则转子回路串不同电阻时临界转矩不变。

（）【正确答案是】:错误2.异步电动机处于理想空载状态时转差率s=1，起动时转差率s=0。

（）【正确答案是】:错误3.电动机运行时间与工作周期之比成为负载持续率（）【正确答案是】:正确4.定子旋转磁场与转子同步。

（）【正确答案是】:错误5.转子旋转磁场转速与同步转速相同。

（）【正确答案是】:正确6.三相异步电动机以最大转矩起动，临界转差率为1。

（）【正确答案是】:正确7.起重机提升或下放同一重物时，传动机构损耗一样，但系统效率不一样。

（）【正确答案是】:正确8.在变压器中由交变磁通产生的感应电动势，其正方向与产生该磁通的电流方向相反。

（）【正确答案是】:错误9.发电机的电磁转矩和空载转矩是阻碍电机旋转的制动转矩。

（）【正确答案是】:正确10.电机处于电动状态时，电磁转矩与转向相同。

（）【正确答案是】:正确11.物理中线是电枢表面磁场的分界线。

（）【正确答案是】:正确12.直流他励电动机改变励绕组的电源方向则转向不变。

（）【正确答案是】:错误13.变压器二次侧额定电压是指一次侧加额定电压、二次侧带额定负载时的电压。

（）【正确答案是】:错误14.交流电机通入交流电，所以电机转速不断变化；直流电机通入直流电，所以电机转速恒定。

大工20春秋《电机与拖动》在线作业1旋转电机中固定不动的部分指的是()。

选项【A】:定子
选项【B】:转子
选项【C】:绕组
选项【D】:线圈
正确选项：A
直流发电机工作时,输出到负载上的电流方向是()。

选项【A】:固定的
选项【B】:交变的
选项【C】:开始时是固定的，一段时间后是交变的
选项【D】:不能确定
正确选项：A
()的特点是当电枢电流增加时,转速下降得很快。

选项【A】:他励电动机
选项【B】:并励电动机
选项【C】:串励电动机
选项【D】:复励电动机
正确选项：C
对于单相双绕组变压器额定容量指的是()。

选项【A】:额定电压与额定电流相除
选项【B】:额定电压与额定电流相乘
选项【C】:额定电压与额定电流相除的3倍
选项【D】:额定电压与额定电流相乘的3倍
正确选项：B
我国对于变压器的标准工频规定为()Hz。

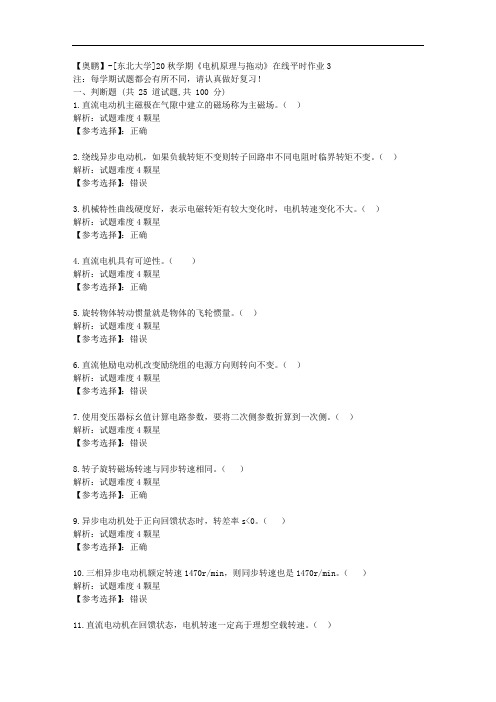

【奥鹏】-[东北大学]20秋学期《电机原理与拖动》在线平时作业3
注：每学期试题都会有所不同，请认真做好复习！
一、判断题 (共 25 道试题,共 100 分)
1.直流电动机主磁极在气隙中建立的磁场称为主磁场。

（）
解析：试题难度4颗星
【参考选择】：正确
2.绕线异步电动机，如果负载转矩不变则转子回路串不同电阻时临界转矩不变。

（）解析：试题难度4颗星
【参考选择】：错误
3.机械特性曲线硬度好，表示电磁转矩有较大变化时，电机转速变化不大。

（）
解析：试题难度4颗星
【参考选择】：正确
4.直流电机具有可逆性。

（）
解析：试题难度4颗星
【参考选择】：正确
5.旋转物体转动惯量就是物体的飞轮惯量。

（）
解析：试题难度4颗星
【参考选择】：错误
6.直流他励电动机改变励绕组的电源方向则转向不变。

（）
解析：试题难度4颗星
【参考选择】：错误
7.使用变压器标幺值计算电路参数，要将二次侧参数折算到一次侧。

（）
解析：试题难度4颗星
【参考选择】：错误
8.转子旋转磁场转速与同步转速相同。

（）
解析：试题难度4颗星
【参考选择】：正确
9.异步电动机处于正向回馈状态时，转差率s<0。

（）
解析：试题难度4颗星
【参考选择】：正确
10.三相异步电动机额定转速1470r/min，则同步转速也是1470r/min。

（）
解析：试题难度4颗星
【参考选择】：错误
11.直流电动机在回馈状态，电机转速一定高于理想空载转速。

（）。

东北大学《电机原理与拖动》在线作业3单选题判断题一、单选题（共 12 道试题，共 48 分。

）1.一台直流发电机,电刷位于几何中性线上,如果磁路不饱和,这时的电枢反应对磁场的影响是（ )A.去磁B.増磁C.不去磁也不増磁A.B.C.D.答：C2.电力拖动系统稳定运行时动态转矩（）A. 大于0；B.小于0；C.等于0A.B.C.D.答：C3.一台四极单叠绕组的直流电机,若有一个元件断线,电机的电势将（ )A.保持不变B.变大C.变小A.B.C.D.答：A4.直流电动机的额定功率是指（ )A.额定运行时电机输入的电功率B.额定运行时电动机轴上输出的机械功率C.额定运行时的电磁功率A.B.C.D.答：B三相相绕组通入对称正弦交流电产生（）磁场A.圆形旋转B.椭圆形旋转C.脉振A.B.C.D.答：A6. 三相变压器在对称运行时，各相电压的大小相等，相位互差（）。

A 60?B 90?C 120?。

A.B.C.D.答：C7.直流电动机拖动他励直流发电机，当电动机外电压和励磁电流不变时，增加发电机负载则电动机电枢电流（）A.增加 B下降 C 不变A.B.C.D.答：A8.公式E=CEΦn和T=CTΦIa中的磁通Φ是指（ )A.空载时的每极磁通B.负载时的每极磁通C.负载时各极磁通之和A.B.C.D.答：B9.直流电动机在电动状态正常运行时，电磁转矩为（）转矩。

A．拖动； B.制动 C.无法判断A.B.C.D.答：A一台直流电动机在额定电压下空载起动,和在额定电压下半载起动,两种情况下的合闸瞬时起动电流（ )A.前者小于后者B.两者相等C.后者小于前者A.B.C.D.答：B11.他励直流电动机的励磁和负载转矩不变时,降低电源电压,电动机的转速将（ ) A.上升 B.不变 C.下降A.B.C.D.答：C12.电角度与机械角度的关系是（）。

A 电角度=极对数/机械角度B 机械角度=电角度×极对数C 电角度=极对数×机械角度A.B.C.D.答：C东北大学《电机原理与拖动》在线作业3单选题判断题二、判断题（共 13 道试题，共 52 分。

变压器部分习題与鮮答1、为了得到正弦感应电势，当铁心不饱和吋，空载电流各成何种波形？为什么？答：为了得到正弦感应电势，根据E = -W业知，就必须使磁通也是正弦量，当铁心dt不饱和时0*/()，故，此时空载电流也是正弦变化量，即呈正弦波。

当铁心饱和时，空载电流比磁通变化大，此时空载电流呈尖顶波形。

2、为什么对以把变压器的空载损耗近似看成是铁耗，而把短路损耗看成是铜耗？变压器实际负载时实际的铁耗和铜耗与空载损耗和短路损耗有无区别？为什么？答：因为空载时电流很小，在空载损耗屮铁耗占绝大多数，所以空载损耗近似看成铁耗。

而短路吋，短路电压很低，因而磁通很小，铁耗也很小，短路损耗中铜耗占绝大多数，所以近似把短路损耗看成铜耗。

实际负载时铁耗和铜耗与空载时的铁耗和铜耗有差别，因为后一个是包含有其它损耗。

3、变压器的其它条件不变，仅将原、副边线圈匝数变化±10%,试问对兀”和无川的影响怎样？如果仅将外施电压变化±10%,其影响怎样？如果仅将频率变化±10%,其影响又怎样？答：因为心=2〃w2 » £ = 4.44用0” - U ,所以当原、副边匝数变化土10% 吋，兀w变化±20%。

由于w变化±10%,而U不变，使0”变化不10%。

又因为Xm = 2/tf w2磁通0”变化±10%时于饱和影响，A加变化土k%,所以兀”的变化大于±20%。

将外施电压变化± 10%时，0”也将变化干10%,使兀⑹不变，Xm的变化大于刁10%。

这是因为0〃”变化+10%,由于磁路饱和影响，变化大于+10%0如果将频率变化±10%, oc /,所以兀2变化±10%,而f变化±10%，则因为U不变，使0,”变化+10%o同样使兀加的变化大于±10%。

4、一台变压器，原设计频率为50赫兹，现将它接到60赫兹的电网上运行，额定电压不变。

电力及电机拖动练习题（含参考答案）一、单选题（共45题，每题1分，共45分）1.一台三相异步电动机，型号为Y一112M一4中的“M”表示电动机的___。

( )A、铁芯长度代号B、防尘等级C、机座中心高等级D、防水等级正确答案：A2.一台笼型三相感应电动机，Δ形接法，λm=2.5，Km=1.3，供电变压器容量足够大，该电动机_____用Y-Δ起动方式拖动额定负载起动。

( )A、不可以B、定子串电阻后可以C、直接可以D、转子串电阻后可以正确答案：A3.按励磁方式分类，直流电机可分为______种。

( )A、5B、3C、2D、4正确答案：D4.提高功率因数的意义在于______。

( )A、提高电源电压B、防止设备损坏C、提高电源容量D、提高输电效率和供电设备利用率正确答案：D5.一台额定功率是15KW,功率因数是0.5的电动机，效率为0.8,它的输入功率是___ KW。

( )A、17.5B、14C、28D、30正确答案：A6.电动机带负载能稳定运行的条件之一是______。

( )A、电动机的电磁转矩小于负载转矩B、电动机的电磁转矩等于负载转矩C、电动机的电磁转矩大于负载转矩D、负载转矩等于0正确答案：B7.三相感应电动机转子的转动方向、转速与旋转磁场的关系是_____。

( )A、两者方向相同，转速相同B、两者方向相同，转子的转速略高于旋转磁场的转速C、两者方向相同，转子的转速略低于旋转磁场的转速D、两者方向相反，转速相同正确答案：C8.在电源频率和电动机结构参数不变的情况下，三相感应电动机的电磁转矩与_____成正比。

( )A、转差率B、定子相电压C、电源电压的平方D、定子电流正确答案：C9.频敏变阻器主要用于______控制。

( )A、笼型感应电动机的起动B、绕线式感应电动机的调速C、直流电动机的起动D、绕线式感应电动机的起动正确答案：D10.三角形连接的三相感应电动机若定子绕组有一相开路时，电动机转速降低，其电动机的容量降低为原来的___。
