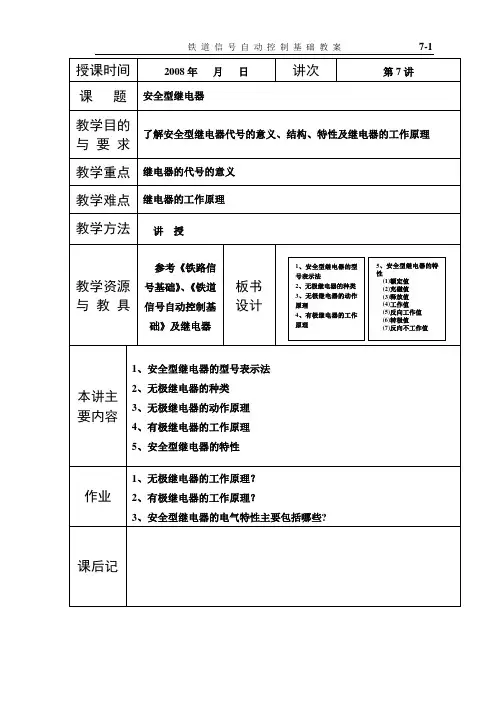

安全型继电器特性

无极继电器的磁系统为无分支磁路，如图所示。

在线圈上加上直流电线圈中的电流I使铁心磁化，在铁心内产生工作磁通φ
靴处经过主工作气隙δ进人衔铁，又经过第二工作气隙δ进入轭铁，然后回到铁心，形成一闭合回路。

在工作气隙δ处，由于磁通φ
与衔铁间产生电磁吸引力F D，当F D大到足以克服机械负载的阻力
是衔铁自重)时，衔铁即与铁心吸合。

此时衔铁通过拉杆带动动接点运动，使后接点断开，前接点闭合。

有极继电器的磁路系统由永磁磁路与电磁磁路两部分组合而成，为了
产生的吸引力一致，磁通是加强的，等于φD +
I
M
φ。

而在δ。

安全型继电器工作原理一、引言安全型继电器是一种保护人员和设备安全的电气控制器，广泛应用于机械、自动化、航空航天等领域。

其主要作用是在发生危险情况时，通过控制电路的开关来实现设备的停止或警报，从而避免事故的发生。

本文将详细介绍安全型继电器的工作原理。

二、安全型继电器的定义安全型继电器是一种能够在机械、自动化和工业控制系统中提供安全保护功能的电气控制装置。

它可以监测机器运行状态，并在出现危险情况时采取相应的措施，如切断电源、停止机器等。

三、安全型继电器的组成安全型继电器由输入端、逻辑单元和输出端三部分组成。

1. 输入端：输入端接收来自传感器或其他信号源的信号，如光栅传感器、急停按钮等。

2. 逻辑单元：逻辑单元对输入信号进行处理，并根据设置好的逻辑关系判断是否需要触发输出端。

3. 输出端：输出端负责控制执行机构，如切断电源、停止机器等。

四、安全型继电器的工作原理安全型继电器的工作原理可以分为以下几个步骤：1. 输入信号检测：输入端接收来自传感器或其他信号源的信号，并将其转化为电信号。

2. 逻辑处理：逻辑单元对输入信号进行处理，并根据设置好的逻辑关系判断是否需要触发输出端。

逻辑单元通常采用PLC（可编程逻辑控制器）或其他类似的控制器，可以实现复杂的逻辑运算和控制策略。

3. 输出动作：当逻辑单元判断需要触发输出端时，输出端会执行相应的动作，如切断电源、停止机器等。

输出端通常由继电器或其他类似的开关设备组成，可以实现高可靠性和精确控制。

4. 故障诊断：安全型继电器通常还具有故障诊断功能。

当发生故障时，它可以自动检测并报警或采取相应的保护措施，避免事故的发生。

五、安全型继电器的分类安全型继电器按照不同的工作原理和功能特点可以分为以下几类：1. 电子式安全继电器：采用电子元件实现输入信号的检测和逻辑处理，具有高速、高精度、低功耗的特点。

2. 机械式安全继电器：采用机械开关实现输入信号的检测和逻辑处理，具有结构简单、可靠性高的特点。

信号继电器铁路信号技术中广泛采用继电器，称为信号继电器(在铁路信号系统中，可简称继电器)，是铁路信号技术中的重要部件.它无论作为继电式信号系统的核心部件,还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。

继电器动作的可靠性直接影响到信号系统的可靠性和安全性。

一、信号继电器概述信号继电器是用于铁路信号中的各类继电器的统称,是各类信号控制系统不可缺少的重要器件。

（一）、铁路信号对继电器的要求信号继电器作为铁路信号系统中的主要（或重要）器件,它在运用中的安全、可靠就是保证各种信号设备正常使用的必要条件.为此，铁路信号对继电器提出了极其严格的要求,具体如下:（l）动作必须可靠、准确；（2)使用寿命长；（3）有足够的闭合和断开电路的能力；（4)有稳定的电气特性和时间特性；(5）在周围介质温度和湿度变化很大的情况下，均能保持很高的电气绝缘强度。

具体要求见《信号维修规则技术标准》11继电器11 。

1通则。

按照工作的可靠程度，信号继电器可分为三级：一级继电器：绝对不允许发生前接点与动接点之间的熔接；衔铁落下与前接点的断开由衔铁及可动部分的重量来保证；当任意一组前接点闭合时,所有后接点必须全部断开，反之亦然；衔铁处于落下位置时，应该稳定的工作，后接点压力主要由重力作用产生；有较高的返还系数：轨道继电器不小于50%，一般继电器不小于30％。

二级继电器：衔铁依靠本身重量或接点弹片反作用力返还；返还系数不小于20%；当任意一组前接点闭合时，所有后接点必须全部断开,反之亦然.三级继电器(电码型和电话型）：衔铁返还与后接点的压力均由动接点弹片的反作用力产生;前后接点均有熔接的可能。

在信号设备的执行电路中，如果继电器由于工作不正常而不能断开前接点时，将严重威胁行车的安全，故设计时均采用一级继电器,又由于一级继电器的高度可靠性.因此，在电路中就不再考虑用电路的方法来检查继电器衔铁的落下状态.因此，在检修一级继电器时，要求特别注意其可靠性,并严格保证其技术条件。

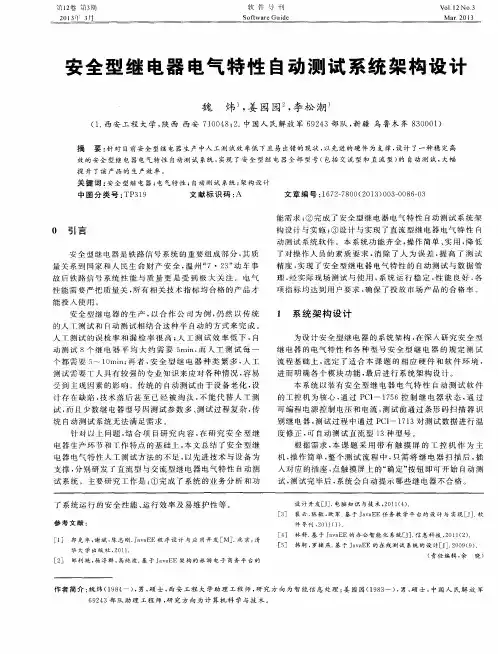

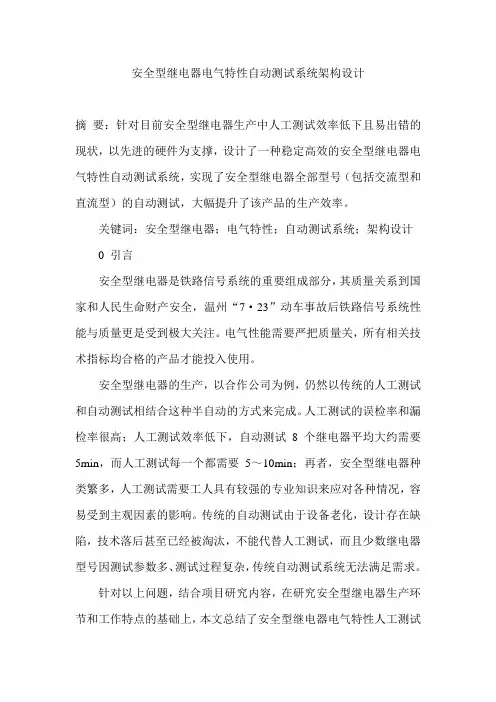

安全型继电器电气特性自动测试系统架构设计摘要：针对目前安全型继电器生产中人工测试效率低下且易出错的现状，以先进的硬件为支撑，设计了一种稳定高效的安全型继电器电气特性自动测试系统，实现了安全型继电器全部型号（包括交流型和直流型）的自动测试，大幅提升了该产品的生产效率。

关键词：安全型继电器；电气特性；自动测试系统；架构设计0 引言安全型继电器是铁路信号系统的重要组成部分，其质量关系到国家和人民生命财产安全，温州“7·23”动车事故后铁路信号系统性能与质量更是受到极大关注。

电气性能需要严把质量关，所有相关技术指标均合格的产品才能投入使用。

安全型继电器的生产，以合作公司为例，仍然以传统的人工测试和自动测试相结合这种半自动的方式来完成。

人工测试的误检率和漏检率很高；人工测试效率低下，自动测试8个继电器平均大约需要5min，而人工测试每一个都需要5～10min；再者，安全型继电器种类繁多，人工测试需要工人具有较强的专业知识来应对各种情况，容易受到主观因素的影响。

传统的自动测试由于设备老化，设计存在缺陷，技术落后甚至已经被淘汰，不能代替人工测试，而且少数继电器型号因测试参数多、测试过程复杂，传统自动测试系统无法满足需求。

针对以上问题，结合项目研究内容，在研究安全型继电器生产环节和工作特点的基础上，本文总结了安全型继电器电气特性人工测试方法的不足，以先进技术与设备为支撑，分别研发了直流型与交流型继电器电气特性自动测试系统。

主要研究工作是：①完成了系统的业务分析和功能需求；②完成了安全型继电器电气特性自动测试系统架构设计与实施；③设计与实现了直流型继电器电气特性自动测试系统软件。

本系统功能齐全，操作简单、实用，降低了对操作人员的素质要求，消除了人为误差，提高了测试精度，实现了安全型继电器电气特性的自动测试与数据管理，经实际现场测试与使用，系统运行稳定，性能良好，各项指标均达到用户要求，确保了投放市场产品的合格率。

浅谈安全型继电器及检修牛亚莉（陕西交通职业技术学院陕西·西安710000）摘要安全型继电器在电气控制系统中是一个非常关键的组成部分，也是基础的低压电器元件，在铁路设备中有着较为广泛的应用。

继电器本身的可靠性直接关系着铁路系统的运行安全，必须得到足够的重视。

本文结合安全型继电器的内涵和特点，以AX系列安全型继电器为例，对其检修工艺进行了分析和讨论。

关键词安全型继电器特点检修工艺中图分类号：TM58文献标识码：A0前言信息化技术的飞速发展和广泛应用，使得越来越多的行业和领域开始引入了信息系统，自动控制和远程控制的出现为管理工作提供了极大地便利。

而作为信息控制系统中比较常见的元器件，继电器可以用于电路的通断以及控制命令的发布，也可以对设备的实际运行状态进行反映，其动作的可靠性直接影响了系统整体的安全性。

1安全型继电器概述以AX系列安全型继电器为例，其本身的结构必须能够切实符合“故障-安全”的原则，在遇到突发性故障和问题时，确保前阶段闭合的概率必须远远超过后接点闭合的概率，以前接点来代表危险侧信息，后阶段则代表安全侧信息。

从这个角度分析，安全型继电器在结构层面上具备几个比较显著的特点：一是在前接点，选择熔点相对较高，导电导热性能良好的材料，避免在出现故障发热时由于材料熔化而引发的接点黏连问题；二是适当增大了衔铁的重量，结合重力恒定的基本原理，使得线圈断电时可以强制性断开前接点；三是结合剩磁较小的电工纯铁设置磁路系统，在衔铁和极靴之间加入具备一定厚度的非磁性止片，这样可以确保衔铁即使在吸起状态下，仍然存在一定的气隙，从而避免剩磁吸力吸住衔铁的情况；四是即使出现了机械故障，也能够有效避免衔铁卡在吸起状态。

2安全型继电器检修技术做好安全型继电器的检修工作意义重大，必须得到技术人员的高度重视。

在长期的运行过程中，继电器接点不可避免的会出现烧损问题，同时伴随有可动部分磨耗、线圈绝缘下降、金属零部件氧化、龟裂以及变形等，在这些问题的影响下，继电器的机械特性和电气特性会出现一定程度的改变。

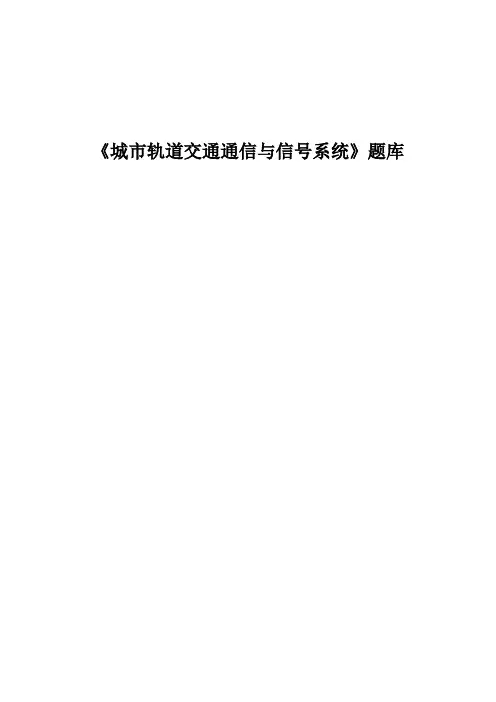

《城市轨道交通通信与信号系统》题库项目一信号继电器一、填空题：1.信号继电器由电磁系统和接点系统两部分组成。

2.JWXC-1700为无极型继电器，它有8组接点，每一线圈电阻为850 欧姆。

3.在有级继电器线圈中通以规定极性的电流时，继电器吸起，断电后仍然保持在吸起的位置。

通以反方向的电流时，继电器打落，断电后保持在打落位置。

4.偏级继电器是为了满足信号电路中鉴别电流极性的需要而设计的。

不同于有极继电器，只有一种稳态。

5.安全型继电器的特性包括电气特性、时间特性和机械特性。

6.继电器的返还系数是指继电器释放值与工作值之比，返还系数越高，标志着继电器的落下越灵敏。

7.为了满足故障-安全原则，必须用继电器的吸起状态对应危险侧，落下状态对应安全侧。

8.N型(安全型)继电器（又称重力式继电器）：依靠自身重力释放衔铁。

9.C型(非安全)继电器（弹力式继电器）：主要依靠弹簧弹力释放衔铁。

10.继电器JWXC－1700，第一个字母表示继电器，第二个字母表示无极。

11.继电器JWXC－1700，第三个字母表示信号，第四个字母表示插入式。

二、判断题：1.直流继电器通交流电流不能吸起。

（√）2.一个继电器最多有8组接点。

（√）3.每一种继电器线圈均可串联使用。

（╳）4.继电器加强接点是因为接点流过的电流大而线圈电流并不一定大（√）5.无极继电器通反方向电流时不可能吸起。

（╳）6.正常动作的继电器衔铁动作时间为0.3～0.5s。

（╳）7.继电器返还系数越大说明其越灵敏。

（√）8.继电器线圈通电，其接点不一定有电。

（√）9、缓动继电器的衔铁动作时间超过0.3秒。

（√）10、继电器的工作值大于吸起值但小于释放值。

（╳）三、选择题：1．继电器的返还系数越大，则（A ）。

A、继电器越灵敏B、释放值小C、额定值大D、继电器越迟钝2．每台继电器有两个线圈，分别是前线圈和后线圈，后线圈的电源片为（C ）。

A、1-2B、2-3C、3-4D、1-43．每台继电器有两个线圈，分别是前线圈和后线圈，前线圈的电源片为（C ）。

安全继电器的型号说明继电器分两种，保护类继电器和控制类继电器。

安全继电器属于保护类的继电器。

保护类继电器有过流继电器，欠压继电器，热继电器等。

保护类继电器是当电路短路或严重过载，它就会切断电源从而起到保护的作用。

而安全继电器是由数个继电器和电路组合而成，为的是要能互补彼此的异常缺陷，达到正确且低误动作的继电器完整作用，使其失误和失效值愈低，安全因素则愈高，因此需设计出多种安全继电器以保护不同等级机械.功用用来保护人和机器。

在欧洲使用安全继电器是强制的，所以国内的一些设备厂家出口到国外的设备都是需要用安全继电器，主要使用在机械机床、安全门、升降机等。

它本身具有逻辑控制模块、冗余的安全触点，小范围能够替换plc使用。

安全继电器型号德国schleicher监控继电器系列说明SUW/SXT系列:SUW1001/3001 单项电压监控SXT系列:SXT12/32/52 单项电压监控带ON-延时SUM系列:SUM1001 单项电压监控带On-延时SIM系列:SIM1001 单项电流监控带On-延时SUW/SAM/SAP/SPW系列:SAM1001,SPW1004/5 三项电压监控SBW系列:SBW1004/5/6/7 负载监控SIW系列:SIW1001/2 绝缘监控KST/SST系列触点保护继电器KLT/SLT系列:KLT1001/2/3/4 信号灯测试STW系列:STW1002/1101 温度监控SMS系列:SMS1062 马达保护/温度监控安全继电器的原理1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）释放。

安全型继电器工作原理引言安全型继电器是一种广泛应用于工业控制系统中的继电器，其作用是监测系统中的各种安全条件，并在出现异常情况时切断电力供应。

本文将详细介绍安全型继电器的工作原理及其在工业领域中的应用。

安全型继电器的基本结构安全型继电器由输入电路、输出电路、控制电路和触发装置等部分组成。

其基本结构如下： 1. 输入电路：用于接收来自传感器或开关的安全信号，并将其转化为电信号。

2. 输出电路：通过断开或闭合主接点的方式，切断或通电负载电源。

3. 控制电路：根据输入电路接收到的信号，对输出电路进行控制。

4. 触发装置：用于监测输入电路的信号变化，并触发控制电路的工作。

安全型继电器的工作原理安全型继电器的工作原理可以分为以下几个步骤： 1. 通过输入电路接收安全传感器或开关的信号。

这些信号可能是来自于温度传感器、压力传感器、光电开关等安全装置。

2. 输入电路将接收到的信号转化为电信号，并传送给控制电路。

3. 控制电路对接收到的信号进行分析和处理，判断系统是否存在安全隐患。

4. 若判断系统存在安全隐患，则控制电路会触发触发装置，使输出电路切断负载电源，确保系统安全。

5. 如果系统安全，控制电路不会触发触发装置，输出电路将维持通电状态，保持系统正常运行。

安全型继电器的应用领域安全型继电器在工业领域中有广泛的应用，主要包括以下几个方面： 1. 自动化生产线：在自动化生产线上，安全型继电器可用于检测并保护机器人、传送带、起重装置等设备的安全运行。

2. 电气控制系统：安全型继电器可以用于电气控制系统中，保护电机、发动机、电源设备等的安全运行。

3. 物料搬运：在物流领域，安全型继电器可以用于检测和控制输送带、起重机、叉车等设备的安全操作。

4. 环境监测系统：在环境监测领域，安全型继电器可以用于监控温度、湿度、气体浓度等参数，并在超过安全范围时触发相应的报警装置。

安全型继电器的优势相比传统继电器，安全型继电器具有以下几个优势： 1. 安全性高：安全型继电器可以有效地监控系统的安全状态，并在发生异常情况时立即切断电源，确保工作环境的安全。
