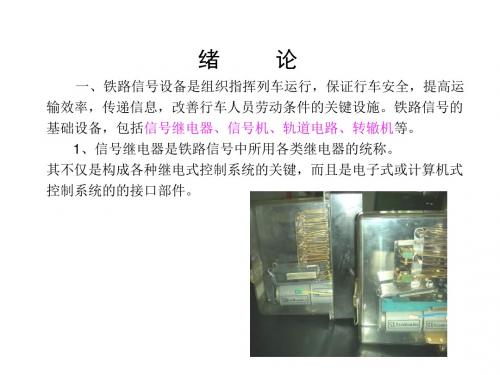

无极继电器的磁系统为无分支磁路，如图所示。
在线圈上加上直流电线圈中的电流I使铁心磁化，在铁心内产生工作磁通φ
靴处经过主工作气隙δ进人衔铁，又经过第二工作气隙δ进入轭铁，然后回到铁心，形成一闭合回路。
在工作气隙δ处，由于磁通φ
与衔铁间产生电磁吸引力F D，当F D大到足以克服机械负载的阻力
是衔铁自重)时，衔铁即与铁心吸合。
此时衔铁通过拉杆带动动接点运动，使后接点断开，前接点闭合。
有极继电器的磁路系统由永磁磁路与电磁磁路两部分组合而成，为了
产生的吸引力一致，磁通是加强的，等于φD +
I
M
φ。
而在δ。
安全型继电器工作原理一、引言安全型继电器是一种保护人员和设备安全的电气控制器，广泛应用于机械、自动化、航空航天等领域。
其主要作用是在发生危险情况时，通过控制电路的开关来实现设备的停止或警报，从而避免事故的发生。
本文将详细介绍安全型继电器的工作原理。
二、安全型继电器的定义安全型继电器是一种能够在机械、自动化和工业控制系统中提供安全保护功能的电气控制装置。
它可以监测机器运行状态，并在出现危险情况时采取相应的措施，如切断电源、停止机器等。
三、安全型继电器的组成安全型继电器由输入端、逻辑单元和输出端三部分组成。
1. 输入端：输入端接收来自传感器或其他信号源的信号，如光栅传感器、急停按钮等。
2. 逻辑单元：逻辑单元对输入信号进行处理，并根据设置好的逻辑关系判断是否需要触发输出端。
3. 输出端：输出端负责控制执行机构，如切断电源、停止机器等。
四、安全型继电器的工作原理安全型继电器的工作原理可以分为以下几个步骤：1. 输入信号检测：输入端接收来自传感器或其他信号源的信号，并将其转化为电信号。
2. 逻辑处理：逻辑单元对输入信号进行处理，并根据设置好的逻辑关系判断是否需要触发输出端。
逻辑单元通常采用PLC（可编程逻辑控制器）或其他类似的控制器，可以实现复杂的逻辑运算和控制策略。
3. 输出动作：当逻辑单元判断需要触发输出端时，输出端会执行相应的动作，如切断电源、停止机器等。
输出端通常由继电器或其他类似的开关设备组成，可以实现高可靠性和精确控制。
4. 故障诊断：安全型继电器通常还具有故障诊断功能。
当发生故障时，它可以自动检测并报警或采取相应的保护措施，避免事故的发生。
五、安全型继电器的分类安全型继电器按照不同的工作原理和功能特点可以分为以下几类：1. 电子式安全继电器：采用电子元件实现输入信号的检测和逻辑处理，具有高速、高精度、低功耗的特点。
2. 机械式安全继电器：采用机械开关实现输入信号的检测和逻辑处理，具有结构简单、可靠性高的特点。
安全型继电器是一种用于保护人员和设备安全的电气保护装置。
它们具有特殊的设计和功能，能够检测和响应可能导致危险的条件，并采取相应的控制措施。

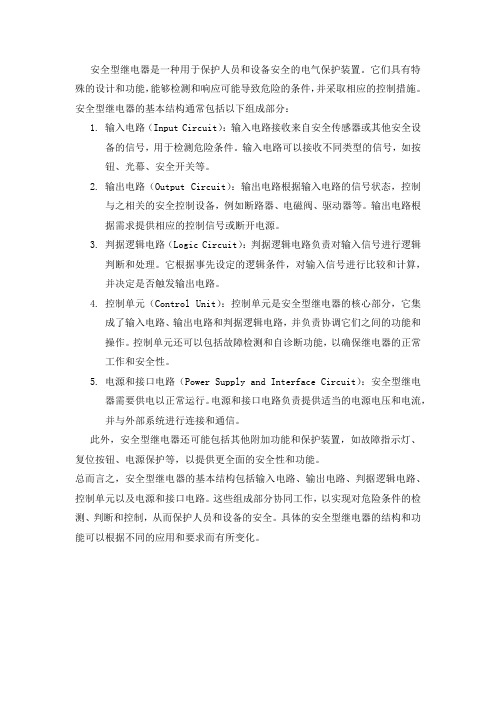

安全型继电器的基本结构通常包括以下组成部分：1.输入电路（Input Circuit）：输入电路接收来自安全传感器或其他安全设备的信号，用于检测危险条件。
输入电路可以接收不同类型的信号，如按钮、光幕、安全开关等。
2.输出电路（Output Circuit）：输出电路根据输入电路的信号状态，控制与之相关的安全控制设备，例如断路器、电磁阀、驱动器等。
输出电路根据需求提供相应的控制信号或断开电源。
3.判据逻辑电路（Logic Circuit）：判据逻辑电路负责对输入信号进行逻辑判断和处理。
它根据事先设定的逻辑条件，对输入信号进行比较和计算，并决定是否触发输出电路。
4.控制单元（Control Unit）：控制单元是安全型继电器的核心部分，它集成了输入电路、输出电路和判据逻辑电路，并负责协调它们之间的功能和操作。
控制单元还可以包括故障检测和自诊断功能，以确保继电器的正常工作和安全性。
5.电源和接口电路（Power Supply and Interface Circuit）：安全型继电器需要供电以正常运行。
电源和接口电路负责提供适当的电源电压和电流，并与外部系统进行连接和通信。
此外，安全型继电器还可能包括其他附加功能和保护装置，如故障指示灯、复位按钮、电源保护等，以提供更全面的安全性和功能。
总而言之，安全型继电器的基本结构包括输入电路、输出电路、判据逻辑电路、控制单元以及电源和接口电路。
这些组成部分协同工作，以实现对危险条件的检测、判断和控制，从而保护人员和设备的安全。
具体的安全型继电器的结构和功能可以根据不同的应用和要求而有所变化。
继电器的介绍一继电器的定义继电器是一种当输入量（电，磁，声，光，热）达到一定值时，输出量将发生跳跃式变化的自动控制器件。
二继电器的分类继电器的分类方法很多，可以按作用原理，外形尺寸，结构特征，触电负载，产品用途等分类。
（1）按继电器的作用原理或结构特征分类电磁继电器，热继电器，混合式继电器，高频继电器，同轴继电器，真空继电器，光电继电器，极化继电器，时间继电器，舌簧继电器等。
电磁继电器：由控制电流通过线圈所产生的电磁吸力驱动磁路中的可动部分而实现触点开、闭或转换功能的继电器。
电磁继电器又分直流，交流和磁保持继电器热继电器：利用热效应而动作的继电器。
热继电器又分温度继电器和电热式继电器。
固态继电器：固态继电器是一种能够象电磁继电器那样执行开、闭线路的功能，且其输入和输出的绝缘程度与电磁继电器相当的全固态器件。
混合式继电器：由电子元件和电磁继电器组合而成的继电器。
一般，输入部分由电子线路组成，起放大、整流等作用，输出部分则采用电磁继电器。
高频继电器：用于切换频率大于10kHz的交流线路的继电器。
同轴继电器：配用同轴电缆，用来切换高频、射频线路而具有最小损耗的继电器。
真空继电器：触点部分被密封在高真空的容器中，用来快速开、闭或转换高压、高频、射频线路用的继电器。
光电继电器：利用光电效应而动作的继电器。
极化继电器：由极化磁场与控制电流通过控制线圈，所产生的磁场综合作用而动作的继电器。
继电器的动作方向取决于控制线圈中的电流方向。
时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定的时间才闭合或断开其被控线路的继电器。
舌簧继电器：利用密封在管内，具有触点簧片和衔铁磁路双重作用的舌簧的动作来开、闭或转换线路的继电器。
（2）按继电器触点负载分类微功率继电器，弱功率继电器，中功率继电器和大功率继电器等。
微功率继电器：当触点开路电压为直流27伏时，触点额定负载电流（阻性）为0.1安、0.2安培的继电器。
弱功率继电器：当触点开路电压为直流27伏时，触点额定负载电流（阻性）为0.5安培、1安培的继电器。
安全型继电器工作原理引言安全型继电器是一种广泛应用于工业控制系统中的继电器，其作用是监测系统中的各种安全条件，并在出现异常情况时切断电力供应。
本文将详细介绍安全型继电器的工作原理及其在工业领域中的应用。
安全型继电器的基本结构安全型继电器由输入电路、输出电路、控制电路和触发装置等部分组成。
其基本结构如下： 1. 输入电路：用于接收来自传感器或开关的安全信号，并将其转化为电信号。
2. 输出电路：通过断开或闭合主接点的方式，切断或通电负载电源。
3. 控制电路：根据输入电路接收到的信号，对输出电路进行控制。
4. 触发装置：用于监测输入电路的信号变化，并触发控制电路的工作。
安全型继电器的工作原理安全型继电器的工作原理可以分为以下几个步骤： 1. 通过输入电路接收安全传感器或开关的信号。
这些信号可能是来自于温度传感器、压力传感器、光电开关等安全装置。
2. 输入电路将接收到的信号转化为电信号，并传送给控制电路。
3. 控制电路对接收到的信号进行分析和处理，判断系统是否存在安全隐患。
4. 若判断系统存在安全隐患，则控制电路会触发触发装置，使输出电路切断负载电源，确保系统安全。
5. 如果系统安全，控制电路不会触发触发装置，输出电路将维持通电状态，保持系统正常运行。
安全型继电器的应用领域安全型继电器在工业领域中有广泛的应用，主要包括以下几个方面： 1. 自动化生产线：在自动化生产线上，安全型继电器可用于检测并保护机器人、传送带、起重装置等设备的安全运行。
2. 电气控制系统：安全型继电器可以用于电气控制系统中，保护电机、发动机、电源设备等的安全运行。
3. 物料搬运：在物流领域，安全型继电器可以用于检测和控制输送带、起重机、叉车等设备的安全操作。
4. 环境监测系统：在环境监测领域，安全型继电器可以用于监控温度、湿度、气体浓度等参数，并在超过安全范围时触发相应的报警装置。
安全型继电器的优势相比传统继电器，安全型继电器具有以下几个优势： 1. 安全性高：安全型继电器可以有效地监控系统的安全状态，并在发生异常情况时立即切断电源，确保工作环境的安全。
