空气预热器安装方案

空气预热器施工方案一、项目背景1.1 项目概述本项目是针对某工厂的空气预热器升级改造工程，旨在提高空气预热器的效率和性能，减少生产过程中的能耗，改善环境质量。

1.2 项目目标•提高空气预热器的热效率•降低运行成本•减少废气排放量二、施工方案2.1 施工准备在施工开始前，需要根据现场条件做好施工准备工作，包括但不限于： - 确定施工人员和施工队伍组织 - 调查现场情况，了解设备配置和现状 - 准备必要的施工工具和材料 - 制定详细的施工计划和安全措施2.2 施工步骤2.2.1 拆除原设备首先，需要对原有的空气预热器进行拆除，包括拆除管道、支架和相关设备，确保拆除过程中不损坏其他设备。

2.2.2 安装新设备在拆除完成后，开始安装新的空气预热器设备。

根据设计图纸和安装要求，进行设备的安装和固定，确保安装牢固、稳定。

2.2.3 联调测试安装完成后，进行联调测试，包括设备连接、管道通风、电气系统检测等，确保设备正常工作。

2.3 施工注意事项•施工过程中需注意安全，佩戴必要的安全防护装备•严格按照施工计划进行，不得擅自更改•施工结束后，对现场进行清理，保持施工环境干净整洁三、施工验收3.1 施工验收标准施工完成后，需要进行验收。

验收标准主要包括： - 设备安装是否符合设计要求 - 设备运行是否正常 - 施工现场是否干净整洁3.2 验收流程验收流程需经过以下步骤： - 由验收组进行初步验收 - 如有问题需及时整改 - 确认无误后进行最终验收四、总结本文概述了空气预热器施工方案的设计和实施过程。

通过精心策划和认真执行，我们相信这一施工方案将在实践中取得良好效果，为工厂的生产运行提供有力支持。

参考资料1.空气预热器安装技术规范2.空气预热器施工实践指南3.工厂设备安装施工标准规范。

锅炉空气预热器安装方案1.适用范围本作业指导书适用于燃煤发电机组工程锅炉空气预热器安装。

2.编制依据2.1《燃煤发电机组工程施工组织设计》及《燃煤发电机组工程锅炉专业施工组织设计》2.2《空气预热器设备图纸》2.3《电力建设施工质量验收及评价规程》（第2部分：锅炉机组） DL/T 5210.2—2009 2.4《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T5210.7-20102.5《电力建设施工技术规范》（第2部分：锅炉机组）DL5190.2-20122.6《火力发电厂焊接技术规程》DL/T869-20122.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.8《工程建设标准强制性条文》（电力工程部分）2011版（第一篇）火力发电工程2.9管理手册和程序文件2.10《施工现场临时用电安全技术规范》JGJ-46-20053.工程概况及主要工程量3.1工程概况燃煤发电机组工程2X1000MW燃煤汽轮发电机组的锅炉为超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、二次再热、采用四角切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构塔式、露天布置燃煤锅炉。

锅炉型号为SG2710/33.03-M7050。

炉后配备两台34.5VI（T）-2600（106"）SMRC空气预热器，为垂直轴受热面回转式，三分仓结构，对称布置于锅炉炉后的钢结构上。

回转式空气预热器是热交换器。

它是由上下连接板、刚性环、转子、传热元件、三向密封、外壳、主支座、副支座、传动装置、上下轴承和附件等组成。

下连接板中的冷端中间梁、主支座和副支座，是支撑整个预热器重量的主要构件。

尤其是冷端中间梁，约支承整个预热器90%的重量。

转子是由多个扇形模块组成，它是装载传热元件的重要构件。

传热元件是由传热波形薄板组成，并由框架固定而成，是热交换的主要构件。

三向密封，是指径向、轴向和周向密封。

它们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组成。

1.编制目的1.1.为了规范XXXX电厂2×1000MW机组工程#2炉空气预热器的安装工作，特从作业程序、工艺、质量、安全等方面做出要求，并编制此作业指导书。

2.适用范围2.1.仅适用于XXXX电厂2×1000MW机组工程#2锅炉空气预热器安装。

3.编制依据3.1.《电力建设安全工作规程》（火力发电厂第1部分）DL5009.1-20023.2.《国家电网公司基建安全管理规定》国家电网基建（2010）1020号3.3.《电力建设施工质量验收及评价规程》(锅炉机组) DL/T5210.2-20093.4.《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-953.5.《工程建设强制性条文》（电力工程部分）2006年版3.6.《XXXX有限公司一期2×1000MW超超临界机组工程B标段施工组织总设计》3.7.《XXXX有限公司一期2×1000MW机组工程B标段锅炉专业施工组织设计》3.8.XXXX电厂2×1000MW机组工程#2锅炉钢结构图纸3.9.XXXX电厂2×1000MW机组工程#2锅炉《回转式空气预热器安装说明及技术要求》3.10.XXXX电厂2×1000MW机组工程#2锅炉空气预热器图纸资料4.作业内容简述4.1.XXXX电厂一期工程#2锅炉为东方锅炉（集团）股份有限公司生产的超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、一次中间再热、前后墙对冲燃烧、平衡通风、固态排渣、全钢悬吊结构、π型、露天布置燃煤锅炉；锅炉型号: DG-3033/26.15-II2。

4.2.#2锅炉烟风系统选用两台LAP17286/2250型三分仓容克式空气预热器。

空气预热器布置在炉后钢架K5排与K7排之间，就位于14000mm层钢架上。

两台空气预热器以锅炉纵向中心线为轴线对称布置。

4.3.空气预热器转子直径φ17286毫米，蓄热元件总高度为2250毫米，每台预热器金属重量约1218吨，其中转动重量约870吨(约占总重71%)；主要由上、下梁、壳体、推力轴承、中心筒及短轴组件、导向轴承、模数仓格及蓄热元件、电驱动装置、润滑油系统、密封装置、调节装置、空气密封系统管道、吹灰装置、火灾监测消防及清洗系统、检修和调节平台等组成，其重量统计如下。

空气预热器安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!空气预热器安装流程。

1. 安装前准备：检查预热器是否完好无损。

清理预热器安装区域，确保无杂物或障碍物。

上海锅炉厂有限公司²空气预热器公司Shanghai Boiler Works LTD ²Airpreheater Company预热器现场安装指导手册2008年7月目录1.膨胀装置和支座 (1)2.支撑轴承组件 (2)3.冷热端扇形板调整要求 (3)4.导向轴承组件 (4)5.中心密封的安装要求 (5)6.热端扇形板组件 (6)7.刚性环和撑管组件 (7)8.转子 (8)9.气封组件 (9)10.齿轮箱和电机的安装 (10)11.空气马达及管路相关保养内容 (11)12.围带组件 (12)13.齿轮与围带间隙 (13)14.密封角钢与密封弧板的机加工要求 (14)15.密封直尺的安装要求 (15)16.径向密封片与轴向密封片的安装要求 (16)17.轴向密封板检查 (17)18.径向和轴向密封间隙 (18)19.静密封安装要求 (19)20.旁路密封片安装与旁路密封间隙 (20)21.LCS (21)22.消防水管和水冲洗管 (22)附表：自检记录备注：扇形板随转子膨胀上升梁为10-15mm，内端吊耳应在密封盘开孔处偏下方，此孔有密封板，需按图纸装配到位。

2. 密封面水平度控制要求为：<1.5mm3. 有LCS时，如扇形板不平，通过松开LCS提升装置联轴器，提升装置摇动减速机来调整热端扇形板。

只允许用一道径向密封（用直尺装妥）作测量基准。

检查人签名备注：1.副支座撑杆需在装完副支座后就完成焊接。

备注：测量时，转子内传热元件必须全部装完。

测量时水平仪只允许放在一个固定位置，不可移动。

如水平度不合格，应调节导向轴承座四周的调节螺栓，改变转子轴线，复测合格后，再重新测量导向轴承座断面跳动量，合格后，完成导向轴承座限位块焊接。

在转子上进行焊接时，接地线应就近接地。

中心筒下端面到下刚性环的上表面的距离备注：1.气封底板为焊接在中间梁上，气封座和气封底板间需图密封胶。

2.各对接板之间应涂密封胶。

控号：文件编号：Q/DDE-榆社.锅炉-IW004-2003东北电业管理局第二工程公司作业指导书工程名称：华能榆社发电厂二期扩建工程2#机组作业项目：空气预热器安装生产经理批准：历森日期： 2003.6.5 总工程师批准：日期：质检部门审核：王强日期： 2003.6.5 安监部门审核：马志强日期： 2003.6.5 工程部门审核：郑恩来日期： 2003.6.5 编制：李玉凯日期： 2003.6.2 编制部门审核：陈晓皓日期： 2003.6.4 编制单位：锅炉工地2#锅炉空气预热器安装作业指导书一.工程概况及工程量：（一）工程概况：山西华能榆社电厂二期扩建工程，2#锅炉设计为1053t/h煤粉锅炉，与本台锅炉设计两台预热器呈对称布置在锅炉本体钢结构尾部的K —L —M 间的运转层平台梁12170mm 标高上；且每台预热器通过八个支点支撑在钢结构梁上，每台预热器重量为360t 。

见下附图示：...空气预热器..烟气烟气二次风二次风一次风一次风三向密封、外壳、主支座、副支座、传动装置、上下轴承和附件等组成的。

1、下连接板中的冷端中间梁、主支座和副支座，是支撑整个预热器重量的主要构件。

特别是冷端中间梁，约支撑整个预热器重量的90%。

2、转子是由多个扇形模块组成的，它是装载传热元件的重要构件。

3、传热元件成千上万张、经过特殊加工的高效率的传热波形薄板，并由框架固定而成。

它是热交换的主要构件。

4、三向密封，是指径向、轴向和周向密封。

它们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组成的，是阻止空气向烟气泄漏的主要元件。

5、上下轴承分别是指：导向轴承和支承轴承。

它们是传递来自转子径向力和重力；并产生滚动磨擦的构件。

6、传动装置是维持转子旋转的动力构件。

7、上下连接板、刚性环和外壳构成烟、空气通道，防止工质外泄。

8、预热器的密封有动密封和静密封之分。

为阻止由于烟空气压差而引起的空气向烟气泄漏，在动静之间设置了动密封，即三向密封；在扇形板、轴向密封板与连接板、主支座之间设置了静密封，即迷宫式密封。

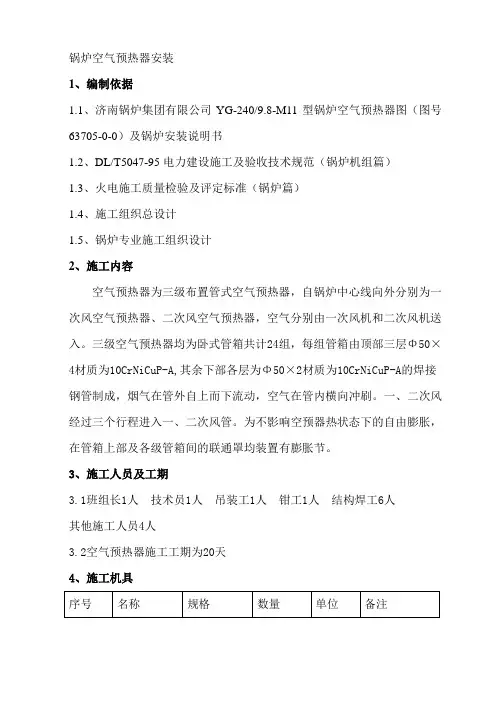

锅炉空气预热器安装1、编制依据1.1、济南锅炉集团有限公司YG-240/9.8-M11型锅炉空气预热器图（图号63705-0-0）及锅炉安装说明书1.2、DL/T5047-95电力建设施工及验收技术规范（锅炉机组篇）1.3、火电施工质量检验及评定标准（锅炉篇）1.4、施工组织总设计1.5、锅炉专业施工组织设计2、施工内容空气预热器为三级布置管式空气预热器，自锅炉中心线向外分别为一次风空气预热器、二次风空气预热器，空气分别由一次风机和二次风机送入。

三级空气预热器均为卧式管箱共计24组，每组管箱由顶部三层Φ50×4材质为10CrNiCuP-A,其余下部各层为Φ50×2材质为10CrNiCuP-A的焊接钢管制成，烟气在管外自上而下流动，空气在管内横向冲刷。

一、二次风经过三个行程进入一、二次风管。

为不影响空预器热状态下的自由膨胀，在管箱上部及各级管箱间的联通罩均装置有膨胀节。

3、施工人员及工期3.1班组长1人技术员1人吊装工1人钳工1人结构焊工6人其他施工人员4人3.2空气预热器施工工期为20天4、施工机具5、施工方案5.1安装前检查:5.1.1检查管箱的内外形尺寸，允许偏差详见《电力建设施工及验收技术规范(锅炉机组篇)》DL/T5047 一95 附录E 中的有关规定。

5.1.2清除管子内外的尘土、锈片等杂物，检查管子和管板的焊接质量。

5.2安装5.2.1相对钢架一米标高及锅炉纵横中心线进行空气预热器管箱位置划线及复查。

5.2.2根据图纸编号采用50T汽车吊由下而上逐件吊装三级空预器管箱，按划线位置采用5T手拉葫芦及10T千斤顶调整，管箱下垫δ=10mm石棉橡胶垫片并保证严密不漏。

5.2.3各管箱之间管板焊接。

5.2.4组对预热器框架、烟道联通框架。

5.2.5采用2T卷扬机吊装就位空预器一、二次风进口，组对安装联通罩、一二次风出口。

5.3注意事项5.3.1空气预热器安装时应注意管箱的上、下方向，不得装反。

锅炉空气预热器精细化管理措施空气预热器精细化管理措施(L-30) 1/18目录1、适用范围2、编制目的3、锅炉洁净化施工管理机构4、实施细则5、附录1.适用范围本措施适用于国电泰州发电有限公司二期工程#4号锅炉空气预热器安装。

2.目的为保证空预器漏风率达到设计水平，以达到降低锅炉排烟温度，提高一、二次风温度，降低风机电耗的目的，特制定本控制措施。

3.锅炉洁净化施工管理机构组长：陶应顺副组长：寇亮、潘建华组员：季卫兵、单坤、龙飞林、韩程远、季飞、钱惠根4.实施细则4.1设备、材料的接收和存放4.1.1设备、材料到达现场后，代保管单位应检查设备包装不得散包、开封，如发现设备包装已损坏、撕裂，则应通知设备厂家到现场见证并处理。

设备存放时，不允许设备叠压在一起。

4.1.2设备在现场存放时，应用道木或支架垫起，严禁接触泥沙、污水。

并做好防雨工作。

4.1.3设备开箱清点时，应提前通知物资部门，由物资部门联系相关厂家、监理、业主单位见证开箱。

不得擅自开箱。

并做好开箱记录，要求参检人员签字存档。

4.1.4开箱后，设备的保护层和密封应完好，内外表面无腐蚀，无灰尘、油脂及其它污物，如发现设备存在有可能影响设备安装质量的因素，要及时联系厂家处理，并出具设备缺陷单。

4.1.5设备开箱后不能立即安装的设备，应复箱封闭好；对于不能复箱或原无包装箱的设备，应采取相应密封和维护措施，并做好防尘、防雨等措施，且要经常检查。

4.1.6设备存放期间应定期检查，检查设备包装是否完好，防尘、防雨措施是否到位，设备有误污染等，发现问题及时处理。

4.1.7传热元件应做好密闭的防护，防止大颗粒杂质进入传热元件包，防止雨水进入腐蚀元件包；传热元件框架上严禁堆放任何其他物品或杂物，以防止变形、影响安装质量。

4.2安装过程精细化管理4.2.1安装时，应严格按照制造厂的标准进行安装，现场安装过程中出现的变化，必须经制造厂代表同意并签字后方可进行，不得随意更改安装工艺要求。

锅炉铸铁省煤器空气预热器安装工艺作业指导书1有限公司目录1、铸铁省煤器安装工艺2、空气预热器的安装工艺1、铸铁省煤器安装工艺1.1铸铁省煤器安装前应按要求作单根水压试验，组装连接后再作水压试验，试验压力为1.5倍省煤器的工作压力。

1.2应按标准检查冀片破损情况，每根铸铁省煤器上破损的冀片不能大于总冀片数的5%，整个省煤器有破损冀片的根数不能大于总根数的10%，管子长度允差±1mm。

管子弯头端面要与轴线垂直，弯头两端间处于同一平面。

1.3安装时端头方法兰间按纵、横方向垫石棉绳或石棉垫以保持烟道密封。

1.4铸铁省煤器安装允许偏差应符合表1的规定表1项目允许偏差（mm）支撑架的水平方向位置±3支撑架的标高0 -0.5支撑架的纵、横向水平度长度的1/10002、空气预热器的安装工艺2.1空气预热器安装前的检查2.1.1检查各管箱的几何尺寸是否符合设计要求。

2.1.2空气预热器各管口焊缝表面质量检查应无裂纹、砂眼、气孔等缺陷，管子应无碰撞、挤压和损伤现象，膨胀节运输中应无砸坏、挤扁、弯曲、破裂等现象。

2.1.3管箱式空气预热器都是整体组装出厂的，安装时整体安置于基础上或烟道墙支承封闭的钢架框上，检查进出表面的质量和纵横中心线应符合设计要求，并将基础表面处理好，符合安装要求。

2.2管箱式预热器的安装2.2.1准备预热器的体积和重量都比较大，吊装时一般采用钢架内垂直起吊，因此在锅炉钢架上找正焊接时，预热器支撑梁可先不组焊，待预热安装之后再组对焊接。

预热器分上下多层布置时，由上层到下层安装。

2.2.2设置吊装机具根据预热器重量大小，在钢架顶部设置横梁或人字桅杆，后在预热器安装中心位置上方的梁上设置吊装机具。

2.2.3 找正支承梁根据设计要求在钢架立柱上确定预热器支撑架的标高位置，焊接支承架托座将支承架进行试装找正符合要求，标记支承梁位置，并移到一边。

2.2.4起吊就位先将预热器支承梁起吊放到托座上，按试装标记位置进行组装焊接，支承梁焊完后，按图纸设计要求在支承梁两侧放置石棉垫片，然后将预热器缓慢放于支承梁上。

空气预热器更换施工方案(更换中下管箱)安徽六国化工股份有限公司氮肥厂28万吨合成氨检修安装工程空气预热器(中下管箱)更换施工方案编制：审核：审批：中国化学工程第十一建设有限公司铜陵工程项目经理部目录1工程概况 (2)2工程特点 (2)3编制依据 (2)4施工前准备 (2)5施工步骤 (3)6吊车支腿受力分析 (5)7设备吊装 (5)8劳动力计划 (6)9吊装组织机构 (6)10安全要求 (7)11工机具、材料 (8)12QY70k-1吨汽车吊主臂起重性能表； (10)1370t吊车布置图及新管箱现场放置图（见附页）； (11)14施工进度计划表（见附页）； (11)空气预热器(中下管箱)更换施工方案1工程概况此次检修工程更换的A炉中、下管箱，中管箱２个，下管箱２个，中、下管箱都是分两半到货，下管箱一半宽2003mm, 长L=3720mm,高2237mm，一半重(含边框架)6787kg,共计4件; 中管箱一半宽2003mm, 长L=3720mm,高2172mm，一半重(含边框架)7158kg,共计4件;中管箱与下管箱之间的短节及膨胀节2个, 宽4006mm, 长L=3760mm,高1340mm，在拆除中管箱后进行拆除;在拆除、更换空气预热器中、下管箱前，要拆除管箱相连接的上连通罩，单重2857.9kg;下连通罩进行割除开，但不进行拆除，单重2775kg. 2工程特点2.1 此次设备拆除、安装空间窄小;2.2烟道内粉尘较大，为保证安全，在拆除前需采取可靠的安全措施。
