空气预热器安装方案

空气预热器施工方案一、项目背景1.1 项目概述本项目是针对某工厂的空气预热器升级改造工程，旨在提高空气预热器的效率和性能，减少生产过程中的能耗，改善环境质量。

1.2 项目目标•提高空气预热器的热效率•降低运行成本•减少废气排放量二、施工方案2.1 施工准备在施工开始前，需要根据现场条件做好施工准备工作，包括但不限于： - 确定施工人员和施工队伍组织 - 调查现场情况，了解设备配置和现状 - 准备必要的施工工具和材料 - 制定详细的施工计划和安全措施2.2 施工步骤2.2.1 拆除原设备首先，需要对原有的空气预热器进行拆除，包括拆除管道、支架和相关设备，确保拆除过程中不损坏其他设备。

2.2.2 安装新设备在拆除完成后，开始安装新的空气预热器设备。

根据设计图纸和安装要求，进行设备的安装和固定，确保安装牢固、稳定。

2.2.3 联调测试安装完成后，进行联调测试，包括设备连接、管道通风、电气系统检测等，确保设备正常工作。

2.3 施工注意事项•施工过程中需注意安全，佩戴必要的安全防护装备•严格按照施工计划进行，不得擅自更改•施工结束后，对现场进行清理，保持施工环境干净整洁三、施工验收3.1 施工验收标准施工完成后，需要进行验收。

验收标准主要包括： - 设备安装是否符合设计要求 - 设备运行是否正常 - 施工现场是否干净整洁3.2 验收流程验收流程需经过以下步骤： - 由验收组进行初步验收 - 如有问题需及时整改 - 确认无误后进行最终验收四、总结本文概述了空气预热器施工方案的设计和实施过程。

通过精心策划和认真执行，我们相信这一施工方案将在实践中取得良好效果，为工厂的生产运行提供有力支持。

参考资料1.空气预热器安装技术规范2.空气预热器施工实践指南3.工厂设备安装施工标准规范。

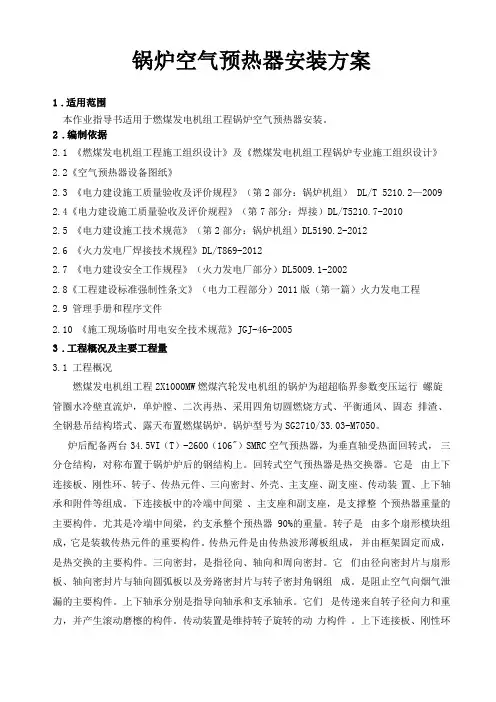

锅炉空气预热器安装方案1.适用范围本作业指导书适用于燃煤发电机组工程锅炉空气预热器安装。

2.编制依据2.1《燃煤发电机组工程施工组织设计》及《燃煤发电机组工程锅炉专业施工组织设计》2.2《空气预热器设备图纸》2.3《电力建设施工质量验收及评价规程》（第2部分：锅炉机组） DL/T 5210.2—2009 2.4《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T5210.7-20102.5《电力建设施工技术规范》（第2部分：锅炉机组）DL5190.2-20122.6《火力发电厂焊接技术规程》DL/T869-20122.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.8《工程建设标准强制性条文》（电力工程部分）2011版（第一篇）火力发电工程2.9管理手册和程序文件2.10《施工现场临时用电安全技术规范》JGJ-46-20053.工程概况及主要工程量3.1工程概况燃煤发电机组工程2X1000MW燃煤汽轮发电机组的锅炉为超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、二次再热、采用四角切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构塔式、露天布置燃煤锅炉。

锅炉型号为SG2710/33.03-M7050。

炉后配备两台34.5VI（T）-2600（106"）SMRC空气预热器，为垂直轴受热面回转式，三分仓结构，对称布置于锅炉炉后的钢结构上。

回转式空气预热器是热交换器。

它是由上下连接板、刚性环、转子、传热元件、三向密封、外壳、主支座、副支座、传动装置、上下轴承和附件等组成。

下连接板中的冷端中间梁、主支座和副支座，是支撑整个预热器重量的主要构件。

尤其是冷端中间梁，约支承整个预热器90%的重量。

转子是由多个扇形模块组成，它是装载传热元件的重要构件。

传热元件是由传热波形薄板组成，并由框架固定而成，是热交换的主要构件。

三向密封，是指径向、轴向和周向密封。

它们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组成。

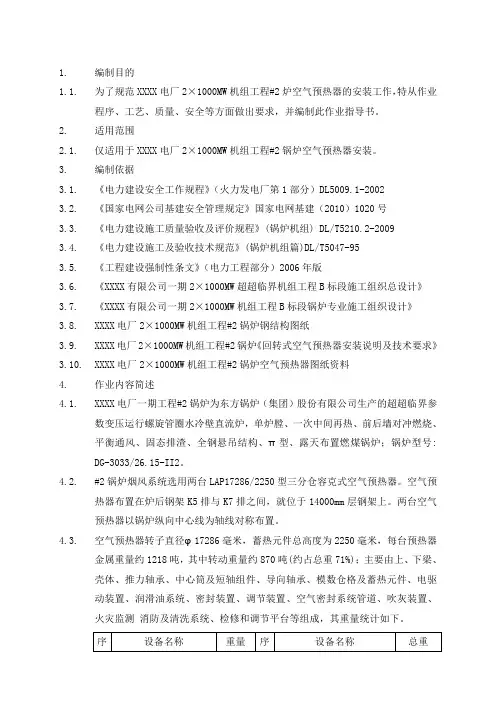

1.编制目的1.1.为了规范XXXX电厂2×1000MW机组工程#2炉空气预热器的安装工作，特从作业程序、工艺、质量、安全等方面做出要求，并编制此作业指导书。

2.适用范围2.1.仅适用于XXXX电厂2×1000MW机组工程#2锅炉空气预热器安装。

3.编制依据3.1.《电力建设安全工作规程》（火力发电厂第1部分）DL5009.1-20023.2.《国家电网公司基建安全管理规定》国家电网基建（2010）1020号3.3.《电力建设施工质量验收及评价规程》(锅炉机组) DL/T5210.2-20093.4.《电力建设施工及验收技术规范》(锅炉机组篇)DL/T5047-953.5.《工程建设强制性条文》（电力工程部分）2006年版3.6.《XXXX有限公司一期2×1000MW超超临界机组工程B标段施工组织总设计》3.7.《XXXX有限公司一期2×1000MW机组工程B标段锅炉专业施工组织设计》3.8.XXXX电厂2×1000MW机组工程#2锅炉钢结构图纸3.9.XXXX电厂2×1000MW机组工程#2锅炉《回转式空气预热器安装说明及技术要求》3.10.XXXX电厂2×1000MW机组工程#2锅炉空气预热器图纸资料4.作业内容简述4.1.XXXX电厂一期工程#2锅炉为东方锅炉（集团）股份有限公司生产的超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、一次中间再热、前后墙对冲燃烧、平衡通风、固态排渣、全钢悬吊结构、π型、露天布置燃煤锅炉；锅炉型号: DG-3033/26.15-II2。

4.2.#2锅炉烟风系统选用两台LAP17286/2250型三分仓容克式空气预热器。

空气预热器布置在炉后钢架K5排与K7排之间，就位于14000mm层钢架上。

两台空气预热器以锅炉纵向中心线为轴线对称布置。

4.3.空气预热器转子直径φ17286毫米，蓄热元件总高度为2250毫米，每台预热器金属重量约1218吨，其中转动重量约870吨(约占总重71%)；主要由上、下梁、壳体、推力轴承、中心筒及短轴组件、导向轴承、模数仓格及蓄热元件、电驱动装置、润滑油系统、密封装置、调节装置、空气密封系统管道、吹灰装置、火灾监测消防及清洗系统、检修和调节平台等组成，其重量统计如下。

空气预热器安装流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!空气预热器安装流程。

1. 安装前准备：检查预热器是否完好无损。

清理预热器安装区域，确保无杂物或障碍物。

上海锅炉厂有限公司²空气预热器公司Shanghai Boiler Works LTD ²Airpreheater Company预热器现场安装指导手册2008年7月目录1.膨胀装置和支座 (1)2.支撑轴承组件 (2)3.冷热端扇形板调整要求 (3)4.导向轴承组件 (4)5.中心密封的安装要求 (5)6.热端扇形板组件 (6)7.刚性环和撑管组件 (7)8.转子 (8)9.气封组件 (9)10.齿轮箱和电机的安装 (10)11.空气马达及管路相关保养内容 (11)12.围带组件 (12)13.齿轮与围带间隙 (13)14.密封角钢与密封弧板的机加工要求 (14)15.密封直尺的安装要求 (15)16.径向密封片与轴向密封片的安装要求 (16)17.轴向密封板检查 (17)18.径向和轴向密封间隙 (18)19.静密封安装要求 (19)20.旁路密封片安装与旁路密封间隙 (20)21.LCS (21)22.消防水管和水冲洗管 (22)附表：自检记录备注：扇形板随转子膨胀上升梁为10-15mm，内端吊耳应在密封盘开孔处偏下方，此孔有密封板，需按图纸装配到位。

2. 密封面水平度控制要求为：<1.5mm3. 有LCS时，如扇形板不平，通过松开LCS提升装置联轴器，提升装置摇动减速机来调整热端扇形板。

只允许用一道径向密封（用直尺装妥）作测量基准。

检查人签名备注：1.副支座撑杆需在装完副支座后就完成焊接。

备注：测量时，转子内传热元件必须全部装完。

测量时水平仪只允许放在一个固定位置，不可移动。

如水平度不合格，应调节导向轴承座四周的调节螺栓，改变转子轴线，复测合格后，再重新测量导向轴承座断面跳动量，合格后，完成导向轴承座限位块焊接。

在转子上进行焊接时，接地线应就近接地。

中心筒下端面到下刚性环的上表面的距离备注：1.气封底板为焊接在中间梁上，气封座和气封底板间需图密封胶。

2.各对接板之间应涂密封胶。

控号：文件编号：Q/DDE-榆社.锅炉-IW004-2003东北电业管理局第二工程公司作业指导书工程名称：华能榆社发电厂二期扩建工程2#机组作业项目：空气预热器安装生产经理批准：历森日期： 2003.6.5 总工程师批准：日期：质检部门审核：王强日期： 2003.6.5 安监部门审核：马志强日期： 2003.6.5 工程部门审核：郑恩来日期： 2003.6.5 编制：李玉凯日期： 2003.6.2 编制部门审核：陈晓皓日期： 2003.6.4 编制单位：锅炉工地2#锅炉空气预热器安装作业指导书一.工程概况及工程量：（一）工程概况：山西华能榆社电厂二期扩建工程，2#锅炉设计为1053t/h煤粉锅炉，与本台锅炉设计两台预热器呈对称布置在锅炉本体钢结构尾部的K —L —M 间的运转层平台梁12170mm 标高上；且每台预热器通过八个支点支撑在钢结构梁上，每台预热器重量为360t 。

见下附图示：...空气预热器..烟气烟气二次风二次风一次风一次风三向密封、外壳、主支座、副支座、传动装置、上下轴承和附件等组成的。

1、下连接板中的冷端中间梁、主支座和副支座，是支撑整个预热器重量的主要构件。

特别是冷端中间梁，约支撑整个预热器重量的90%。

2、转子是由多个扇形模块组成的，它是装载传热元件的重要构件。

3、传热元件成千上万张、经过特殊加工的高效率的传热波形薄板，并由框架固定而成。

它是热交换的主要构件。

4、三向密封，是指径向、轴向和周向密封。

它们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组成的，是阻止空气向烟气泄漏的主要元件。

5、上下轴承分别是指：导向轴承和支承轴承。

它们是传递来自转子径向力和重力；并产生滚动磨擦的构件。

6、传动装置是维持转子旋转的动力构件。

7、上下连接板、刚性环和外壳构成烟、空气通道，防止工质外泄。

8、预热器的密封有动密封和静密封之分。

为阻止由于烟空气压差而引起的空气向烟气泄漏，在动静之间设置了动密封，即三向密封；在扇形板、轴向密封板与连接板、主支座之间设置了静密封，即迷宫式密封。

锅炉空气预热器精细化管理措施空气预热器精细化管理措施(L-30) 1/18目录1、适用范围2、编制目的3、锅炉洁净化施工管理机构4、实施细则5、附录1.适用范围本措施适用于国电泰州发电有限公司二期工程#4号锅炉空气预热器安装。

2.目的为保证空预器漏风率达到设计水平，以达到降低锅炉排烟温度，提高一、二次风温度，降低风机电耗的目的，特制定本控制措施。

3.锅炉洁净化施工管理机构组长：陶应顺副组长：寇亮、潘建华组员：季卫兵、单坤、龙飞林、韩程远、季飞、钱惠根4.实施细则4.1设备、材料的接收和存放4.1.1设备、材料到达现场后，代保管单位应检查设备包装不得散包、开封，如发现设备包装已损坏、撕裂，则应通知设备厂家到现场见证并处理。

设备存放时，不允许设备叠压在一起。

4.1.2设备在现场存放时，应用道木或支架垫起，严禁接触泥沙、污水。

并做好防雨工作。

4.1.3设备开箱清点时，应提前通知物资部门，由物资部门联系相关厂家、监理、业主单位见证开箱。

不得擅自开箱。

并做好开箱记录，要求参检人员签字存档。

4.1.4开箱后，设备的保护层和密封应完好，内外表面无腐蚀，无灰尘、油脂及其它污物，如发现设备存在有可能影响设备安装质量的因素，要及时联系厂家处理，并出具设备缺陷单。

4.1.5设备开箱后不能立即安装的设备，应复箱封闭好；对于不能复箱或原无包装箱的设备，应采取相应密封和维护措施，并做好防尘、防雨等措施，且要经常检查。

4.1.6设备存放期间应定期检查，检查设备包装是否完好，防尘、防雨措施是否到位，设备有误污染等，发现问题及时处理。

4.1.7传热元件应做好密闭的防护，防止大颗粒杂质进入传热元件包，防止雨水进入腐蚀元件包；传热元件框架上严禁堆放任何其他物品或杂物，以防止变形、影响安装质量。

4.2安装过程精细化管理4.2.1安装时，应严格按照制造厂的标准进行安装，现场安装过程中出现的变化，必须经制造厂代表同意并签字后方可进行，不得随意更改安装工艺要求。

锅炉铸铁省煤器空气预热器安装工艺作业指导书1有限公司目录1、铸铁省煤器安装工艺2、空气预热器的安装工艺1、铸铁省煤器安装工艺1.1铸铁省煤器安装前应按要求作单根水压试验，组装连接后再作水压试验，试验压力为1.5倍省煤器的工作压力。

1.2应按标准检查冀片破损情况，每根铸铁省煤器上破损的冀片不能大于总冀片数的5%，整个省煤器有破损冀片的根数不能大于总根数的10%，管子长度允差±1mm。

管子弯头端面要与轴线垂直，弯头两端间处于同一平面。

1.3安装时端头方法兰间按纵、横方向垫石棉绳或石棉垫以保持烟道密封。

1.4铸铁省煤器安装允许偏差应符合表1的规定表1项目允许偏差（mm）支撑架的水平方向位置±3支撑架的标高0 -0.5支撑架的纵、横向水平度长度的1/10002、空气预热器的安装工艺2.1空气预热器安装前的检查2.1.1检查各管箱的几何尺寸是否符合设计要求。

2.1.2空气预热器各管口焊缝表面质量检查应无裂纹、砂眼、气孔等缺陷，管子应无碰撞、挤压和损伤现象，膨胀节运输中应无砸坏、挤扁、弯曲、破裂等现象。

2.1.3管箱式空气预热器都是整体组装出厂的，安装时整体安置于基础上或烟道墙支承封闭的钢架框上，检查进出表面的质量和纵横中心线应符合设计要求，并将基础表面处理好，符合安装要求。

2.2管箱式预热器的安装2.2.1准备预热器的体积和重量都比较大，吊装时一般采用钢架内垂直起吊，因此在锅炉钢架上找正焊接时，预热器支撑梁可先不组焊，待预热安装之后再组对焊接。

预热器分上下多层布置时，由上层到下层安装。

2.2.2设置吊装机具根据预热器重量大小，在钢架顶部设置横梁或人字桅杆，后在预热器安装中心位置上方的梁上设置吊装机具。

2.2.3 找正支承梁根据设计要求在钢架立柱上确定预热器支撑架的标高位置，焊接支承架托座将支承架进行试装找正符合要求，标记支承梁位置，并移到一边。

2.2.4起吊就位先将预热器支承梁起吊放到托座上，按试装标记位置进行组装焊接，支承梁焊完后，按图纸设计要求在支承梁两侧放置石棉垫片，然后将预热器缓慢放于支承梁上。

文件编号Q-GL-009-2003 锅炉安装公司锅炉安装空气预热器作业指导书版本A/0修改状态第0次修改页次1/21．目的对空气预热器的安装过程进行控制，确保工程安装质量。

2．范围适用于锅炉安装过程中空气预热器的安装。

3．工作程序随着钢结构横梁的连接，可按顺序由上而下，分层将将空气预热器吊装就位。

本公司锅炉常用的是管式空气预热器。

管式空气预热器是由管径为40-51mm，壁厚为1.5-2mm的钢管制成的。

管子两端焊在管板上，形成长方形管箱。

为了使空气在预热器内多次交叉流动，它还装有中间管板。

烟气在管内上下流动，空气在管内横向通过，管子成错列布置。

3．1安装前的检查与准备管式空气预热器在安装前应检查各管箱的外形尺寸，除应符合表3-9的规定外还应符合JB/T-93《管式空气预热器技术条件》。

在消除管子与管板焊渣的同时，还应检查焊缝有无裂纹、砂眼，管板应作补焊处理。

管子的内部的尘土、杂物应用铜丝刷拉或用压缩空气吹，将其清除干净。

渗油检验法是在空气预热器的管板上涂上一薄层石灰水，干燥之后，在管板内管外壁上用喷雾器喷洒煤油，油液通过管子与管板之间的缝隙到达焊缝里面，若焊缝有裂纹、砂眼及其它缺陷时，干燥的石灰上既有黑色的斑点及印纹出现。

用这种方法检查焊缝的严密性，其优点是经济、简便，不需要其它材料和辅助工具，而且可达到好的检验效果。

3．2安装的方法与要求管式空气预热器安装的一般步骤如下：3．2．1在空气预热器支撑梁上划出各管箱的位置，并在四角焊上限位角钢，使其久违迅速。

在管箱与支撑梁之间接触处垫10mm厚的石棉带，并涂上水玻璃密封。

3．2．2管箱吊装就位。

起吊管箱时，用四根长螺丝杆对称地穿过管箱四角的管子，螺丝杆下端安有螺母和钢板，以托住管板，上端穿过起吊框架并紧固螺母，起重吊钩吊住起吊框架。

管箱一般是单个安装，经找正使位置与钢架中心线的距离误差为±5mm，管箱垂直的误差为±5mm。

检查垂直度的方法，可从管子上部中心处往下挂一线锤，测量线锤与管子下部四壁的距离，即可得到管箱的垂直度。

空气预热器更换施工方案(更换中下管箱)安徽六国化工股份有限公司氮肥厂28万吨合成氨检修安装工程空气预热器(中下管箱)更换施工方案编制：审核：审批：中国化学工程第十一建设有限公司铜陵工程项目经理部目录1工程概况 (2)2工程特点 (2)3编制依据 (2)4施工前准备 (2)5施工步骤 (3)6吊车支腿受力分析 (5)7设备吊装 (5)8劳动力计划 (6)9吊装组织机构 (6)10安全要求 (7)11工机具、材料 (8)12QY70k-1吨汽车吊主臂起重性能表； (10)1370t吊车布置图及新管箱现场放置图（见附页）； (11)14施工进度计划表（见附页）； (11)空气预热器(中下管箱)更换施工方案1工程概况此次检修工程更换的A炉中、下管箱，中管箱２个，下管箱２个，中、下管箱都是分两半到货，下管箱一半宽2003mm, 长L=3720mm,高2237mm，一半重(含边框架)6787kg,共计4件; 中管箱一半宽2003mm, 长L=3720mm,高2172mm，一半重(含边框架)7158kg,共计4件;中管箱与下管箱之间的短节及膨胀节2个, 宽4006mm, 长L=3760mm,高1340mm，在拆除中管箱后进行拆除;在拆除、更换空气预热器中、下管箱前，要拆除管箱相连接的上连通罩，单重2857.9kg;下连通罩进行割除开，但不进行拆除，单重2775kg. 2工程特点2.1 此次设备拆除、安装空间窄小;2.2烟道内粉尘较大，为保证安全，在拆除前需采取可靠的安全措施。

2.3本次检修任务繁杂，检修总工程量较大，且时间相对较短，施工难度较大；3编制依据3.1《现场设备、工业管道焊接工程施工及验收规范》 GB50236-20113.2《石油化工剧毒、可燃介质管道施工及验收规范》 SH3501-20023.3《工业金属管道工程质量检验评定标准》 GB50184-20113.4《机械设备安装工程施工及验收通用规范》 GB50231-983.5《化工机器安装工程施工及验收规范（通用规定）》 HGJ203-834施工前准备4.1 技术准备4.1.1 设备与施工机械应满足施工要求。

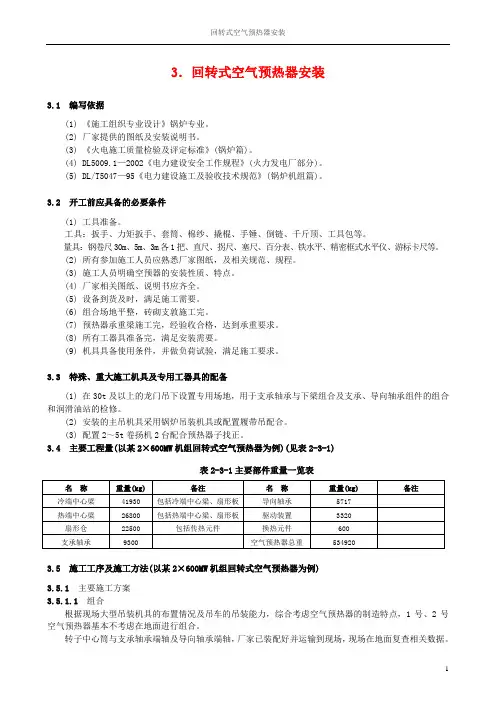

3．回转式空气预热器安装3.1 编写依据(1) 《施工组织专业设计》锅炉专业。

(2) 厂家提供的图纸及安装说明书。

(3) 《火电施工质量检验及评定标准》(锅炉篇)。

(4) DL5009.1—2002《电力建设安全工作规程》(火力发电厂部分)。

(5) DL/T5047—95《电力建设施工及验收技术规范》(锅炉机组篇)。

3.2 开工前应具备的必要条件(1) 工具准备。

工具：扳手、力矩扳手、套筒、棉纱、撬棍、手锤、倒链、千斤顶、工具包等。

量具：钢卷尺30m、5m、3m各1把、直尺、拐尺、塞尺、百分表、铁水平、精密框式水平仪、游标卡尺等。

(2) 所有参加施工人员应熟悉厂家图纸，及相关规范、规程。

(3) 施工人员明确空预器的安装性质、特点。

(4) 厂家相关图纸、说明书应齐全。

(5) 设备到货及时，满足施工需要。

(6) 组合场地平整，砖砌支敦施工完。

(7) 预热器承重梁施工完，经验收合格，达到承重要求。

(8) 所有工器具准备完，满足安装需要。

(9) 机具具备使用条件，并做负荷试验，满足施工要求。

3.3 特殊、重大施工机具及专用工器具的配备(1) 在30t及以上的龙门吊下设置专用场地，用于支承轴承与下梁组合及支承、导向轴承组件的组合和润滑油站的检修。

(2) 安装的主吊机具采用锅炉吊装机具或配置履带吊配合。

(3) 配置2～5t卷扬机2台配合预热器子找正。

3.4 主要工程量(以某2×600MW机组回转式空气预热器为例)(见表2-3-1)表2-3-1主要部件重量一览表名称重量(kg) 备注名称重量(kg) 备注冷端中心梁41930 包括冷端中心梁、扇形板导向轴承5717热端中心梁26800 包括热端中心梁、扇形板驱动装置3320扇形仓22500 包括传热元件换热元件600支承轴承9300 空气预热器总重5349203.5 施工工序及施工方法(以某2×600MW机组回转式空气预热器为例)3.5.1主要施工方案3.5.1.1组合根据现场大型吊装机具的布置情况及吊车的吊装能力，综合考虑空气预热器的制造特点，1号、2号空气预热器基本不考虑在地面进行组合。

（案——04）首钢京唐自备电厂2×300MW机组烟气脱硝工程空预器及烟道改造施工方案编制审核批准湖南省工业设备安装有限公司首钢京唐钢铁厂2×300MW机组脱硝工程项目部空气预热器改造施工方案1．施工范围及内容：1.1本改造工程为两台300MW燃煤（同时掺烧高炉煤气）机组锅炉空气预热器的改造施工，为增设烟气脱硝设施做了必要的准备，锅炉由哈尔滨锅炉厂设计、制造，已投入商业试运行，需改造的锅炉空预器位于K4~K6锅炉柱之间，高度在12.6米层以上。

具体施工时间根据电厂停炉检修时间确定。

2空预器拆除施工措施及旁路烟道的改造：2.1空气器热器的拆除和安装工作，采取2班倒工作制，每天每班26人每台空预器为1个作业区，每个作业区13人24小时不停作业；2.2根据现场情况，在空预器顶部开一个吊装孔（或者空预器侧边开两处，如果空预器壳体有人孔门能方便吊装的最好）；2.3在12.5m平台一侧设置拆除件堆放区，注意与施工场区的隔离，先把热端的换热组件抽出，转运至堆放区，再抽出冷端的。

抽出时注意顺序，应该对称拆除，避免一边抽尽后重心倾覆；2.4拆除热端换热组件，将其转运到指定位置，并进行适当的检修处理；2.5在回装时，虽然热端的组件不更换，但热端的密封条照理也必须更换，此项需跟厂代及设计方协商好，以保证施工的密封质量。

2.6安装换热组件的密封条时，应严格按照厂家要求施工，但同时需注意的是：调整间隙时不能完全按图纸施工，那样很有可能会造成间隙偏小而转动受阻，必须得留有一定余量的经验值。

2.7所有拆除下来的部件均及时运走，为安装施工空出场地；2.8 在停炉检修期间除要进行空预器的改造施工外，还要对烟气脱硝的旁路烟道进行改造施工，改造施工的具体内容为在锅炉原烟道，锅炉脱硝烟气进出烟道之间的位置增加一个挡板门和一个非金属膨胀节。

2.9 在烟道挡板门位置将保温层拆除，用气割在烟道上依照挡板门的尺寸割开，将清除下来的材料及时清运，以利于下一步施工。

锅炉空气预热器安装方案1.适用范围本作业指导书适用于燃煤发电机组工程锅炉空气预热器安装。

2.编制依据2.1《燃煤发电机组工程施工组织设计》及《燃煤发电机组工程锅炉专业施工组织设计》2.2《空气预热器设备图纸》2.3《电力建设施工质量验收及评价规程》（第2部分：锅炉机组） DL/T 5210.2—2009 2.4《电力建设施工质量验收及评价规程》（第7部分：焊接）DL/T5210.7-20102.5《电力建设施工技术规范》（第2部分：锅炉机组）DL5190.2-20122.6《火力发电厂焊接技术规程》DL/T869-20122.7《电力建设安全工作规程》（火力发电厂部分）DL5009.1-20022.8《工程建设标准强制性条文》（电力工程部分）2011版（第一篇）火力发电工程2.9管理手册和程序文件2.10《施工现场临时用电安全技术规范》JGJ-46-20053.工程概况及主要工程量3.1工程概况燃煤发电机组工程 2×1000MW燃煤汽轮发电机组的锅炉为超超临界参数变压运行螺旋管圈水冷壁直流炉，单炉膛、二次再热、采用四角切圆燃烧方式、平衡通风、固态排渣、全钢悬吊结构塔式、露天布置燃煤锅炉。

锅炉型号为SG2710/33.03-M7050。

炉后配备两台34.5VI(T)-2600(106”) SMRC空气预热器，为垂直轴受热面回转式，三分仓结构，对称布置于锅炉炉后的钢结构上。

回转式空气预热器是热交换器。

它是由上下连接板、刚性环、转子、传热元件、三向密封、外壳、主支座、副支座、传动装置、上下轴承和附件等组成。

下连接板中的冷端中间梁、主支座和副支座，是支撑整个预热器重量的主要构件。

尤其是冷端中间梁，约支承整个预热器90%的重量。

转子是由多个扇形模块组成，它是装载传热元件的重要构件。

传热元件是由传热波形薄板组成，并由框架固定而成，是热交换的主要构件。

三向密封，是指径向、轴向和周向密封。

它们由径向密封片与扇形板、轴向密封片与轴向圆弧板以及旁路密封片与转子密封角钢组成。

空气预热器施工方案一、工程概述二、施工准备1.周密组织组织人员，明确各个岗位的职责，确保施工过程的安全和顺利进行。

2.施工材料准备准备好空气预热器的主体设备，同时根据现场情况购买所需的管道、法兰、阀门等辅助材料。

3.施工设备准备准备好各种施工所需的工具和设备，例如切割机、焊接机、起重设备等。

4.安全措施根据施工环境制定相应的安全操作规程，配备必要的防护用品，并进行安全培训。

5.现场勘测对现场进行勘测，确定准确的施工位置和实施方案，并制定施工进度计划。

三、施工步骤1.确定空气预热器布置位置根据现场情况，选择合适的空气预热器布置位置，并结合管道走向、空间尺寸等因素确定具体的位置。

2.安装空气预热器主体设备通过合适的吊装设备将空气预热器主体设备安装在预定位置上，并进行固定，确保设备的稳定性。

3.安装管道、阀门等辅助设备根据施工图纸制作并安装管道，连接空气预热器与锅炉系统的进气口和出气口，同时安装相应的阀门进行控制。

4.进行管道连接及焊接使用切割机对管道进行切割，并根据施工图纸要求进行管道连接和焊接，确保管道连接紧密，焊接牢固。

5.调试和检验在施工完成后，进行设备的调试，确认空气预热器的各项功能正常。

同时进行检验，确保管道连接无泄漏，并按照相关标准进行检测和验收。

6.施工结束清理施工现场，归还所使用的工具和设备，进行施工总结和汇报，并做好相关设备的维护和保养工作。

四、施工注意事项1.确保施工人员的安全，遵守相关施工安全规定，并进行施工现场防护工作。

2.严格按照施工图纸要求进行施工，确保设备的安装位置准确。

3.保证焊接质量，确保设备的密封性和安全性。

4.充分测试和调试设备，确保设备正常运行，并进行相应的检验和验收工作。

5.施工结束后，做好设备的维护和保养，确保设备的长期稳定运行。

总结空气预热器施工是一项需要高度注意安全和施工质量的工程，通过合理的施工方案和周密的组织安排，能够确保设备的稳定运行，提高锅炉燃烧效率，减少能源消耗。

魏桥纺织股份有限企业（魏桥三电） 4×240t/h锅炉脱硝工程空预器改造施工方案审批:中节能六合天融环境保护科技有限企业魏桥三电项目经理部目录一、工程概况 (1)二、编写根据 (1)三、施工作业前旳准备 (1)四、施工作业程序、技术规定 (4)五、检查验收措施及程序 (7)六、安全管理方案和措施 (7)一、工程概况1.1概况1.1 工程项目名称: 魏桥纺织股份有限企业热电厂4×240t/h锅炉脱硝工程安装。

1.2 工程项目地址: 山东省邹平县魏桥镇1.3工程范围: 魏桥纺织股份有限企业热电厂4×240t/h锅炉省煤器工程改造及空预器改造。

本方案为5、6、7、8号空预器改造专题施工方案。

1.4工程特点：本工程为改造工程, 各机组脱硝系统均运用停机检修时间, 工期任务非常艰巨, 前期工程和电厂生产同步, 对现场旳防护工作点多面广, 责任重大, 需采用可靠旳安全防护和文明施工措施。

二、编写根据2.1DL/T 5210.2-2023《电力建设施工质量验收及评价规程》(锅炉篇)；2.2DL 5190.2-2023《电力建设施工及验收技术规范》（锅炉机组篇）；2.3 《电力建设安全工作规程》（火力发电厂）2023版；2.4 DL/T869-2023《火力发电厂焊接技术规程》；三、施工作业前旳准备3. 1技术准备3.1.1根据东方锅炉集团股份有限企业提供旳图纸和国家规范规定, 编制作业指导书。

3.1.2进行施工现场危险源和环境原因识别；制定防备措施。

3.1.3组织施工班组进行技术交底会, 让施工人员熟悉图纸及作业指导书, 学习施工规范, 掌握施工工艺；3.2作业人员3.2.1作业人员配置3.2.2人员分工同人员配置。

3.3材料、设备准备甲方提供旳空预器设备已运至施工现场, 并通过开箱检查验收, 数量及设备型号与图纸相符。

3.3.2施工用辅材已备足, 且质量符合规范规定。

3.3.3氧气、乙炔供应充足, 采用瓶装供应, 由焊接班组安排就位。

安徽六国化工股份有限公司氮肥厂28万吨合成氨检修安装工程空气预热器(中下管箱)更换施工方案编制：审核：审批：中国化学工程第十一建设有限公司铜陵工程项目经理部2016年8月27日目录1工程概况 (1)2工程特点 (1)3编制依据 (1)4施工前准备 (1)5施工步骤 (2)6吊车支腿受力分析 (4)7设备吊装 (4)8劳动力计划 (5)9吊装组织机构 (5)10安全要求 (6)11工机具、材料 (7)12QY70k-1吨汽车吊主臂起重性能表； (9)1370t吊车布置图及新管箱现场放置图（见附页）； (10)14施工进度计划表（见附页）； (10)空气预热器(中下管箱)更换施工方案1工程概况此次检修工程更换的A炉中、下管箱，中管箱２个，下管箱２个，中、下管箱都是分两半到货，下管箱一半宽2003mm, 长L=3720mm,高2237mm，一半重(含边框架)6787kg,共计4件; 中管箱一半宽2003mm, 长L=3720mm,高2172mm，一半重(含边框架)7158kg,共计4件;中管箱与下管箱之间的短节及膨胀节2个, 宽4006mm, 长L=3760mm,高1340mm，在拆除中管箱后进行拆除;在拆除、更换空气预热器中、下管箱前，要拆除管箱相连接的上连通罩，单重2857.9kg;下连通罩进行割除开，但不进行拆除，单重2775kg. 2工程特点2.1 此次设备拆除、安装空间窄小;2.2烟道内粉尘较大，为保证安全，在拆除前需采取可靠的安全措施。

2.3本次检修任务繁杂，检修总工程量较大，且时间相对较短，施工难度较大；3编制依据3.1《现场设备、工业管道焊接工程施工及验收规范》 GB50236-20113.2《石油化工剧毒、可燃介质管道施工及验收规范》 SH3501-20023.3《工业金属管道工程质量检验评定标准》 GB50184-20113.4《机械设备安装工程施工及验收通用规范》 GB50231-983.5《化工机器安装工程施工及验收规范（通用规定）》 HGJ203-834施工前准备4.1 技术准备4.1.1 设备与施工机械应满足施工要求。
