普通车床安全保护装置

切削加工的安全防护装置范文一、引言切削加工是工业生产过程中常用的一种技术方法，可以用于金属材料的切削、车削、铣削等加工过程。

然而，由于切削时涉及到高速旋转的刀具、大量的废料、火花飞溅等安全隐患，因此需要配备相应的安全防护装置，以确保操作人员的人身安全和设备的正常运行。

本文将详细介绍切削加工的安全防护装置，并提供相关范例。

二、切削加工的安全防护装置1. 机床的安全防护装置机床是切削加工过程中不可或缺的设备，因此机床的安全防护装置十分重要。

常见的机床安全防护装置包括：（1）机床罩：机床罩是用于覆盖机床工作区域的装置，能够阻挡废料、火花等飞溅物进入操作人员的工作区域，保护其人身安全。

机床罩应选用耐磨、耐冲击的材料制作，并配备透明的观察窗，方便操作人员观察工作状态。

（2）安全门锁：机床工作时，应保证机床罩的安全门关闭，确保操作人员不会意外进入工作区域。

因此，安全门应配备可靠的锁具，避免误操作导致门的意外开启。

（3）急停开关：机床应配备急停开关，以便在发生紧急情况下，快速切断机床的电源，停止工作，保证操作人员的安全。

2. 刀具的安全防护装置刀具是切削加工中的关键部件，其旋转速度较高，工作时需配备相应的安全防护装置。

常见的刀具安全防护装置包括：（1）防护罩：对于高速旋转的刀具，应配备防护罩，用于遮挡刀具的旋转区域，防止废料飞溅伤人。

防护罩应选用耐磨、耐高温的材料制作，并具备通风孔，以保持刀具冷却。

另外，防护罩还应能够方便地进行开闭，以便于更换刀具和清理废料。

（2）手柄保护装置：在手持式刀具的使用过程中，手柄保护装置是十分重要的。

手柄保护装置应具备防滑、防震的功能，以减少操作者的手部损伤。

另外，手柄保护装置还应具备防止误触发的设计，避免操作人员在意外情况下意外开启刀具。

（3）刀具固定装置：对于切削加工过程中需要固定刀具的设备，刀具固定装置的设计也十分重要。

刀具固定装置应具备良好的稳定性和牢固性，以确保刀具在工作中不会脱落或偏移，避免意外伤害的发生。

KHS-C6140型普通车床电气技能实训考核装置一、装置的基本配备1、KH-JC01电源控制面板（铝质面板）（1）交流电源（带有漏电保护措施）通过市电提供三相交流电源 (AC3～380V)（2）人身安全保护体系电压型漏电保护器：对线路出现的漏电现象进行保护，使控制屏内的接触器跳闸，切断电源。

电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。

2、KH-C6140铝面板面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。

面板上印有C6140普通车床立体示意图，可以很直观地看出C6140普通车床的外形轮廓。

3、WS-C6140铝面板此面板为电机测试面板，机床三个电动机分别引出到该面板上。

4、故障箱设有17个故障点，其中K1到K14用于控制电路的故障设置；K29到K31用于主电路的故障设置，K15～K28保留。

二、原理图图7-1三、车床电气分析1．机床的结构C6140型普通车床结构如图7-2所示，主要由床身，主轴箱，进给箱，溜板箱，刀架，丝杠，光杠，尾架等部分组成。

2．车床的运动形式车床的运动形式有切削运动和辅助运动，切削运动包括工件的旋转动（主运动）和刀具的直线进给运动（进给运动），除此之外的其它运动皆为辅助运动。

（1）主运动是指主轴通过卡盘带动工件旋转，主轴的旋轴是由主轴电机经传动机构拖动。

根据工件材料性质、车刀材料及几何形状、工件直径、加工方式及冷却条件的不同，要求主轴有不同的切削速度，另外，为了加工螺丝，还要求主轴能够正反转。

主轴的变速是由主轴电动机经V带传递到主轴变速箱实现的，C6140普通车床的主轴正转速度有24种（10～1400r/min），反转速度有12种（14～1580r/min）。

图7-2（2）进给运动车床的进给运动是刀架带动刀具纵向或横向直线运动，溜板箱把丝杠或光杠的转动传递给刀架部分，变换溜板箱外的手柄位置，经刀架部分使车刀做纵向或横向进给。

1　问题广州市公用事业技师学院广钢校区车工实习室使用的车床为C6132A 型普通车床，每学年都担负着学生实习的繁重任务。

由于该类车床缺少有效的保护装置，加之学生在实习过程中安全意识薄弱，不熟悉安全操作规程等，经常会有一些误操作，使得在车工实习教学过程中，容易造成设备事故和伤及学生。

为此，为车工实习室普通车床制作具有综合防护功能的安全保护装置，并对相关车床进行改进。

2　问题分析及设计思路经过对机床控制线路和车工实习过程中容易出现的安全事故进行分析，发现学生操作过程中容易出现的安全事故主要有3种类型。

（1）未取出卡盘钥匙就启动车床或做其他的准备工作,导致卡盘钥匙从高速转动的卡盘中飞出，造成学生手指被卡或其他人受伤或设备损坏。

如12机电11班有位学生在实习中，由于紧张或不专心，违反实习老师的操作要求，未取出卡盘钥匙就启动车床，当发现问题时想要从运行中的车床上取卡盘钥匙时，不幸手指被卡，差点将手指卡断。

（2）在车削加工时卡盘上的异物或铁屑飞溅伤人。

（3）刀架在运行中，由于操作者对各控制手柄不熟悉而误操作或没有及时停车，刀架运行超限，与卡盘碰撞而造成“撞车”，存在隐患。

针对CA6132型普通车床控制线路的特点，从机械和电气2个方面进行保护装置的设计。

机械方面的安全保护方案主要从卡盘的安全防护入手，设计安装了卡盘罩。

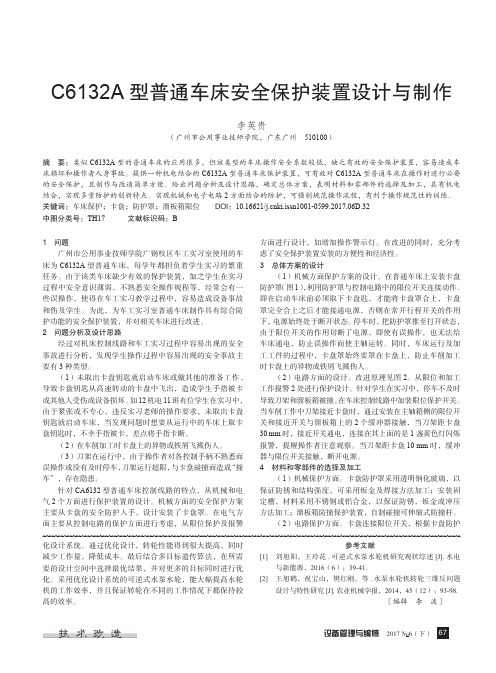

在电气方面主要从控制电路的保护方面进行考虑，从限位保护及报警C6132A 型普通车床安全保护装置设计与制作李英贵（广州市公用事业技师学院，广东广州　510100）摘　要：类似C6132A 型的普通车床的应用很多，但该类型的车床操作安全系数较低，缺乏有效的安全保护装置，容易造成车床损坏和操作者人身事故。

提供一种机电结合的C6132A 型普通车床保护装置，可有效对C6132A 型普通车床在操作时进行必要的安全保护，且制作与改造简单方便。

给出问题分析及设计思路，确定总体方案，表明材料和零部件的选择及加工，具有机电结合，实现多重防护的创新特点。

普通车床安全技术规程普通车床是常见的金属加工设备之一，其在工业生产中发挥着重要作用。

然而，由于车床操作的特殊性质，使用不当往往会带来安全隐患。

为了避免事故的发生，保护工人的人身安全，制定了一系列的普通车床安全技术规程。

下面将从机器设备的安全、操作人员的安全以及车床操作过程中常见的安全事故与防范措施分析这三个方面对普通车床安全技术规程进行阐述。

1. 机器设备的安全：（1）车床的正常运转：车床的各种传动装置和润滑装置必须良好运行，机械部件应无松动现象。

同时，车床的各种保护装置如安全门、遮板等也应完好无损。

在车床工作前，要进行一次全面的检查，确保车床的正常运转。

（2）电气设备的安全：车床的电气设备应符合国家标准要求，电气线路要可靠，接地符合标准。

并且在车床上增设主电源断路器和漏电保护装置等，以保障电气设备的安全性。

2. 操作人员的安全：（1）操作人员的资质要求：普通车床的操作人员应经过专业培训，并取得相关的操作证书。

对于缺乏操作经验的人员，不得擅自进行车床操作。

（2）使用个人防护装备：车床操作过程中，操作人员应佩戴安全帽、防护眼镜、耳塞、手套等个人防护装备，保护自身免受飞溅的金属屑、粉尘以及噪声等有害物质的伤害。

（3）严禁穿戴松散的衣物：操作人员在车床操作过程中，应穿戴紧身衣物，避免衣物被机器设备卷入造成事故。

3. 常见的安全事故与防范措施：（1）操作不当造成的伤害：普通车床操作人员在操作过程中，要特别注意手的位置和姿势，避免手部被刀具损伤。

同时，操作人员要时刻保持警惕，保持集中注意力，避免操作过程中发生失误。

（2）机械故障引发的事故：车床在运转过程中，由于设备老化、机械零件磨损等原因，可能出现故障。

此时，操作人员应立即停止操作，并进行设备检修，杜绝故障引发的事故。

（3）材料失控引发的事故：在车床操作过程中，由于材料质量不合格或固定不牢固等原因，材料可能会失控并飞出，造成伤害。

因此，操作人员要检查材料的固定情况，确保安全操作。

车床操作安全规定一、车床操作前准备1. 安全检查：在使用车床之前，应确定车床是安装正确的，以及各个部件是否坚固，电气线路是否漏电等等，对轴承、运动传递系统、润滑系统、设备的压力、机床各部件的拉手、螺母等，应进行必要的检查。

2. 保护装置：开始操作前需开启配备的保护装置。

保护装置分为小盖子、大盖子和门板三种类型。

为了确保安全可以采纳门板方式，当要对车床的运动状态进行察看时，必需加上防护装置，并采纳合适的漏电保护器和过载保护器。

3. 个人装备：工人在操作车床之前，应穿好制服和安全鞋，以防损害和保护本身。

4. 车床运转状态：操作车床之前，应切记先进行手动操作，检测车床各部位是否卡滞。

只有当手动操作不出问题时，才能连续进行车床正常操作。

5. 确认操作方式：在开始操作之前，需要确认操作方式，包括车床要处理的工件、排放的精度和方向、工件夹具等，以确保正确操作和安全性能。

二、车床操作中的安全规定1. 不得使用毛手毛脚的行为，切勿尝试用手直接操作旋转轴。

2. 假如需要移动滑动板，必需停车后再进行操作。

3. 车床操作前，需要确认本身所需处理的材料的重量和长短，以及车床能承受的最大载荷。

4. 在车床停车后，必需关掉电源开关，将手柄拨到位置“0”处，然后才可开启车床盖，否则简单发生不安全。

5. 操作车床时，必需把手伸進轴旋轉的范围，不能站在这相近的任何位置。

6. 操作者在车床上操作时，必需把板子上空的余量和机子外侧的余量，清楚地杆出来，以保持安全位置。

7. 让物件在啃切车刀时，要在切刀弹出前，先把右手退出安全带，以备急救之需。

8. 加工工件时，应实行适当的加工量，以避开产生过高的热量或产生不恰当的误操作。

9. 在进行车床操作时，切勿使用矿泉水或其他润滑助剂，以防止燃烧或毒性。

10. 切勿在车床滑动位置或开关罩子的任何区域上放置物品，以免拦阻运动或引起不安全。

三、车床操作后的安全规定1. 关闭车床电源开关，将手把拨到位置“0”，然后打开保护装置后，关闭车床门板和全部的保护装置。

普通车床安全技术操作规程普通车床是一种常见的机械设备，在进行操作时必须严格遵守安全操作规程，以确保工作人员的人身安全和设备的正常运行。

下面是普通车床的安全技术操作规程，供参考。

一、车床操作前的准备工作：1.车床操作人员必须经过专门的培训，掌握基本的车床操作知识和技能。

2.在操作前，要对车床的安全保护装置进行检查，确保其完好并灵活可用。

3.检查车床的润滑系统，确保润滑正常，并及时添加润滑油。

4.车床操作时必须使用适当的个人防护设备，如安全帽、防护眼镜、手套等。

二、车床操作时的注意事项：1.车床操作人员必须集中注意力，不能在操作过程中分心、讲话或胡乱动作。

2.操作时要保持双手干燥，不可有油脂或水分等润滑物质。

3.车刀安装时要确保牢固可靠，不得有松动或斜倚现象。

4.使用车床进行加工时，要确保工件的装夹牢固，不可有晃动或松动现象。

5.加工大型工件时，要使用专用的刀架和支撑装置，确保工件的稳定性和安全性。

6.在车床操作时，切忌使用手指或其他身体部位去控制工件或靠近车刀，要使用专门的装夹工具或手柄进行操作。

7.在车床运行过程中，不得随意将稳定工件的硬物连在车床上，以免造成车床的不平衡和事故发生。

8.在车床进行加工时，要避免急停、急转等危险操作，以免影响操作人员的人身安全和设备的正常运行。

三、车床操作后的处理工作：1.操作结束后，要将车床及时停机，并关闭电源。

2.清理车床上的各种杂物和废料，保持车床的整洁。

3.对车床进行定期的维护保养，包括清洗、润滑、紧固等工作。

4.对车床出现问题和故障时，要及时报修并等待维修人员处理。

总结：普通车床的安全技术操作规程是确保工作人员的人身安全和设备的正常运行的重要措施。

只有严格遵守操作规程，才能保证车床的安全运行。

此外，车床操作人员也应不断加强对车床操作的技术培训和安全意识的提高，不断改进和完善车床操作规程，从而确保车床操作的安全性和高效性。

普通车床安全技术规程范文一、前言普通车床是一种重要的机械加工设备，广泛应用于各行各业的生产过程中。

为了确保普通车床的运行安全，保护操作人员的生命财产安全，制定本安全技术规程。

二、一般要求1. 所有操作人员必须会使用普通车床的基本操作方法，并经过严格的培训。

2. 所有通过普通车床工作区域的人员必须穿戴适当的个人防护装备，如安全帽、安全眼镜、防护手套等。

3. 在使用普通车床之前，必须检查设备的安全保护装置是否完好，如刀架保护装置、行程限制器等。

4. 确保普通车床周围环境清洁，避免杂物、油污等物质引发事故。

三、操作要求1. 在操作普通车床之前，必须检查设备的电源是否正常，各个传动部件是否灵活，润滑油是否充足。

2. 在操作普通车床时，严禁戴有宽松的衣物、饰品等，以免被卷入或纠缠。

3. 在操作普通车床时，应时刻保持集中注意力，严禁进行分心或醉酒操作。

4. 在操作普通车床时，应按照设备的使用说明进行操作，并遵守相关的安全操作规程。

5. 在操作普通车床时，必须确保刀具正确安装，严禁在运行中更换刀具。

6. 当普通车床出现异常声音、振动或温度升高时，应立即停止使用，并进行必要检修。

四、维护保养要求1. 普通车床的保养工作必须由经过培训的专业人员来完成。

2. 每班对普通车床进行开始、结束时的常规检查，确保设备的正常运行。

3. 定期清理普通车床上的金属切屑和污垢，以免堆积引发事故。

4. 定期检查普通车床的润滑系统，确保润滑油的充足和正常运行。

5. 定期检查普通车床的电气系统，确保电线接头的稳固和电器元件的正常工作。

6. 按照制造商的说明书进行更换易损件，确保设备的正常使用。

五、紧急情况处理1. 发生普通车床操作事故时，应立即停止设备运行，并采取紧急救援措施。

2. 在紧急情况下，操作人员应保持冷静，遵循相关的事故处理流程。

3. 在紧急情况处理过程中，应与相应的救援力量保持良好的沟通协调。

六、附则本安全技术规程是为了保护操作人员的生命财产安全，确保普通车床的正常运行，并遵守国家相关法律法规。

CA6140车床安全保护装置原理一、电源保护CA6140车床的电源保护主要通过电源开关和熔断器来实现。

电源开关用于控制车床的电源接通和断开，确保车床在接通电源时能够正常工作，而在断开电源时能够安全停止。

熔断器是一种过电流保护装置，当电流超过其额定值时，熔断器会熔断，从而切断电源，保护车床免受过大电流的损害。

二、机械保护CA6140车床的机械保护主要通过防护罩、安全门等装置来实现。

防护罩用于保护车床的传动系统和操作机构，防止操作者或异物接触到危险部位，从而避免事故的发生。

安全门用于防止操作者在操作过程中进入危险区域，确保操作者的人身安全。

三、电气保护CA6140车床的电气保护主要通过漏电保护器、过电流保护器等装置来实现。

漏电保护器用于检测车床的漏电情况，当漏电电流超过其额定值时，漏电保护器会立即切断电源，避免电击事故的发生。

过电流保护器用于检测车床的过电流情况，当电流超过其额定值时，过电流保护器会立即切断电源，避免设备损坏和火灾事故的发生。

四、防护罩保护CA6140车床的防护罩主要采用金属板或玻璃钢等材料制成，具有耐腐蚀、耐磨损、耐高温等特点。

防护罩可以有效防止灰尘、铁屑等杂物进入车床内部，保持车床的正常运转和精度。

同时，防护罩还可以防止操作者在操作过程中接触到危险部位，提高操作安全性。

五、安全门保护CA6140车床的安全门是一种封闭式保护装置，通常由钢制门板和联动机构组成。

当操作者进入危险区域时，安全门会自动关闭，将操作者与危险区域隔离。

同时，安全门还可以防止异物进入车床内部，避免设备损坏和事故的发生。

此外，安全门还可以配备声光报警装置，提醒操作者注意安全。

总之，CA6140车床的安全保护装置包括电源保护、机械保护、电气保护、防护罩保护和安全门保护等多个方面。

这些保护装置可以有效提高车床的安全性和稳定性，保障操作者的人身安全和设备的正常运行。

在使用过程中，操作者应严格遵守操作规程，确保各项安全保护装置的正常运行。
