凸轮机构习题解答参考答案

凸轮机构习题解答复习与练习题参考答案一、单项选择题1 B2 A3 C4 D5 B6 A 7.A 8. A 9. C 10 .B 11. C 12. A 13. .B 14. .B 15 .A 16.B 17 .C 18 .B 19 .A 20 .B 21 .B 22 .C其他答案在文后：一、单项选择题（从给出的A 、B 、C 、D 中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A ．惯性力难以平衡B ．点、线接触，易磨损C ．设计较为复杂D ．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A ．可实现各种预期的运动规律B ．便于润滑C ．制造方便，易获得较高的精度D ．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A ．摆动尖顶推杆B ．直动滚子推杆C ．摆动平底推杆D ．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A ．偏置比对心大B ．对心比偏置大C ．一样大D ．不一定5 既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A ．等速运动规律B ．摆线运动规律（正弦加速度运动规律）C ．等加速等减速运动规律D ．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A ．增大基圆半径B ．改用滚子推杆C ．改变凸轮转向D ．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B. 滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11. （）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

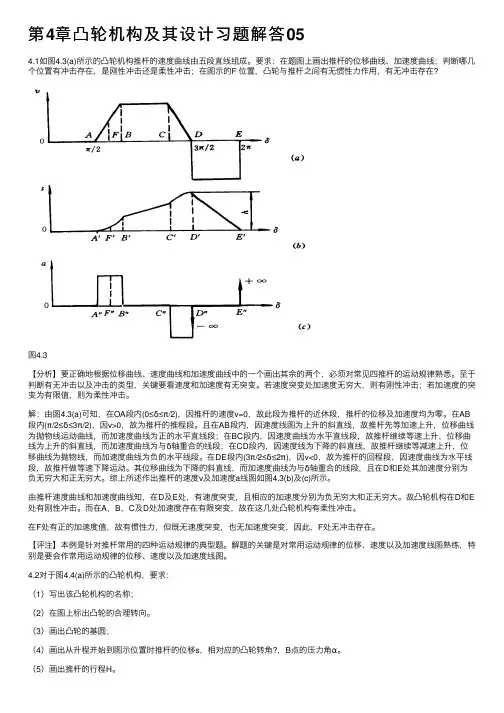

第4章凸轮机构及其设计习题解答054.1如图4.3(a)所⽰的凸轮机构推杆的速度曲线由五段直线组成。

要求：在题图上画出推杆的位移曲线、加速度曲线；判断哪⼏个位置有冲击存在，是刚性冲击还是柔性冲击；在图⽰的F 位置，凸轮与推杆之间有⽆惯性⼒作⽤，有⽆冲击存在?图4.3【分析】要正确地根据位移曲线、速度曲线和加速度曲线中的⼀个画出其余的两个，必须对常见四推杆的运动规律熟悉。

⾄于判断有⽆冲击以及冲击的类型，关键要看速度和加速度有⽆突变。

若速度突变处加速度⽆穷⼤，则有刚性冲击；若加速度的突变为有限值，则为柔性冲击。

解：由图4.3(a)可知，在OA段内(0≤δ≤π/2)，因推杆的速度v=0，故此段为推杆的近休段，推杆的位移及加速度均为零。

在AB 段内(π/2≤δ≤3π/2)，因v>0，故为推杆的推程段。

且在AB段内，因速度线图为上升的斜直线，故推杆先等加速上升，位移曲线为抛物线运动曲线，⽽加速度曲线为正的⽔平直线段；在BC段内，因速度曲线为⽔平直线段，故推杆继续等速上升，位移曲线为上升的斜直线，⽽加速度曲线为与δ轴重合的线段；在CD段内，因速度线为下降的斜直线，故推杆继续等减速上升，位移曲线为抛物线，⽽加速度曲线为负的⽔平线段。

在DE段内(3π/2≤δ≤2π)，因v<0，故为推杆的回程段，因速度曲线为⽔平线段，故推杆做等速下降运动。

其位移曲线为下降的斜直线，⽽加速度曲线为与δ轴重合的线段，且在D和E处其加速度分别为负⽆穷⼤和正⽆穷⼤。

综上所述作出推杆的速度v及加速度a线图如图4.3(b)及(c)所⽰。

由推杆速度曲线和加速度曲线知，在D及E处，有速度突变，且相应的加速度分别为负⽆穷⼤和正⽆穷⼤。

故凸轮机构在D和E 处有刚性冲击。

⽽在A，B，C及D处加速度存在有限突变，故在这⼏处凸轮机构有柔性冲击。

在F处有正的加速度值，故有惯性⼒，但既⽆速度突变，也⽆加速度突变，因此，F处⽆冲击存在。

【评注】本例是针对推杆常⽤的四种运动规律的典型题。

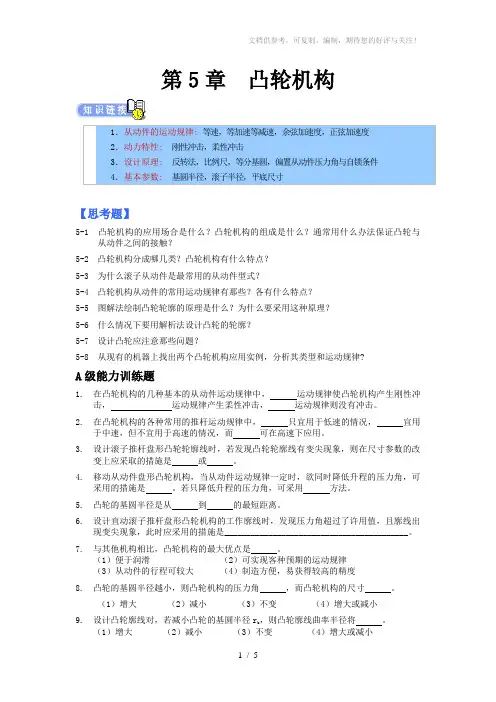

第5章凸轮机构1．从动件的运动规律:等速，等加速等减速，余弦加速度，正弦加速度2．动力特性:刚性冲击，柔性冲击3．设计原理:反转法，比例尺，等分基圆，偏置从动件压力角与自锁条件4．基本参数:基圆半径，滚子半径，平底尺寸【思考题】5-1 凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触？5-2 凸轮机构分成哪几类？凸轮机构有什么特点？5-3 为什么滚子从动件是最常用的从动件型式？5-4 凸轮机构从动件的常用运动规律有那些？各有什么特点？5-5 图解法绘制凸轮轮廓的原理是什么？为什么要采用这种原理？5-6 什么情况下要用解析法设计凸轮的轮廓？5-7 设计凸轮应注意那些问题？5-8 从现有的机器上找出两个凸轮机构应用实例，分析其类型和运动规律?A级能力训练题1.在凸轮机构的几种基本的从动件运动规律中，运动规律使凸轮机构产生刚性冲击，运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中，只宜用于低速的情况，宜用于中速，但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是。

若只降低升程的压力角，可采用方法。

5.凸轮的基圆半径是从到的最短距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是__________________________________________。

7.与其他机构相比，凸轮机构的最大优点是。

（1）便于润滑（2）可实现客种预期的运动规律（3）从动件的行程可较大（4）制造方便，易获得较高的精度8.凸轮的基圆半径越小，则凸轮机构的压力角，而凸轮机构的尺寸。

（1）增大（2）减小（3）不变（4）增大或减小9.设计凸轮廓线对，若减小凸轮的基圆半径r b，则凸轮廓线曲率半径将。

机械原理凸轮机构习题与答案（五篇材料）第一篇：机械原理凸轮机构习题与答案解：曲柄的存在的必要条件是1）最短杆与追长杆的杆长之和应小于或等于其余两杆的长度之和；2)连架杆与机架必有最短杆1）.杆件1为曲柄2）.在各杆长度不变的情况下，选取c杆做为机架就可以实现双摇杆机构试以作图法设计一偏置尖底推杆盘形凸轮的轮廓曲线。

已知凸轮以等角速度顺时针回转，正偏距e=10,基园半径r0=30mm.推杆运动规律为：凸轮转角δ=0~150时，推杆00.凸轮转角δ=180~300时推杆等速上升16mm;.凸轮转角δ=150~180时推杆远休；等加速回程16mm;.凸轮转角δ=300~360时推杆近休。

解：解题步骤1）首先绘制位移S与转角δ的关系曲线S-δ曲线。

2）根据S-δ曲线、凸轮基园半径和正偏距，绘制凸轮的轮廓曲线。

000000凸轮仅用了0度，90度，150度，180度，300度几个点绘制轮廓曲线，同学们绘制时英多用些点（一般取12个点，再勾画轮廓曲线）第二篇：机械原理_凸轮机构设计机械原理课程设计——凸轮机构设计（一）目录 (1)＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（一）、题目及原始数据 (2)（二）、推杆运动规律及凸轮廓线方程 (3)（三）、（四）、（五）、（六）、（七）、（八）、计算程序方框图..........................5 计算源程序..............................6 程序计算结果及分析......................10 凸轮机构图..............................15 心得体会................................16 参考书. (16)（一）、题目及原始数据试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，凸轮以1rad/s的角速度沿逆时针方向转动。

要求：（1）、推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动规律；（2）、打印出原始数据；（3）、打印出理论轮廓和实际轮廓的坐标值；（4）、打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）、打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角；（6）、打印出凸轮运动的位移；（7）、打印最后所确定的凸轮的基圆半径。
