机械设计专升本章节练习题(含答案)——凸轮机构

第5章凸轮机构1．从动件的运动规律:等速，等加速等减速，余弦加速度，正弦加速度2．动力特性:刚性冲击，柔性冲击3．设计原理:反转法，比例尺，等分基圆，偏置从动件压力角与自锁条件4．基本参数:基圆半径，滚子半径，平底尺寸【思考题】5-1 凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触？5-2 凸轮机构分成哪几类？凸轮机构有什么特点？5-3 为什么滚子从动件是最常用的从动件型式？5-4 凸轮机构从动件的常用运动规律有那些？各有什么特点？5-5 图解法绘制凸轮轮廓的原理是什么？为什么要采用这种原理？5-6 什么情况下要用解析法设计凸轮的轮廓？5-7 设计凸轮应注意那些问题？5-8 从现有的机器上找出两个凸轮机构应用实例，分析其类型和运动规律?A级能力训练题1.在凸轮机构的几种基本的从动件运动规律中，运动规律使凸轮机构产生刚性冲击，运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中，只宜用于低速的情况，宜用于中速，但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象，则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是。

若只降低升程的压力角，可采用方法。

5.凸轮的基圆半径是从到的最短距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是__________________________________________。

7.与其他机构相比，凸轮机构的最大优点是。

（1）便于润滑（2）可实现客种预期的运动规律（3）从动件的行程可较大（4）制造方便，易获得较高的精度8.凸轮的基圆半径越小，则凸轮机构的压力角，而凸轮机构的尺寸。

（1）增大（2）减小（3）不变（4）增大或减小9.设计凸轮廓线对，若减小凸轮的基圆半径r b，则凸轮廓线曲率半径将。

机械原理凸轮机构习题与答案（五篇材料）第一篇：机械原理凸轮机构习题与答案解：曲柄的存在的必要条件是1）最短杆与追长杆的杆长之和应小于或等于其余两杆的长度之和；2)连架杆与机架必有最短杆1）.杆件1为曲柄2）.在各杆长度不变的情况下，选取c杆做为机架就可以实现双摇杆机构试以作图法设计一偏置尖底推杆盘形凸轮的轮廓曲线。

已知凸轮以等角速度顺时针回转，正偏距e=10,基园半径r0=30mm.推杆运动规律为：凸轮转角δ=0~150时，推杆00.凸轮转角δ=180~300时推杆等速上升16mm;.凸轮转角δ=150~180时推杆远休；等加速回程16mm;.凸轮转角δ=300~360时推杆近休。

解：解题步骤1）首先绘制位移S与转角δ的关系曲线S-δ曲线。

2）根据S-δ曲线、凸轮基园半径和正偏距，绘制凸轮的轮廓曲线。

000000凸轮仅用了0度，90度，150度，180度，300度几个点绘制轮廓曲线，同学们绘制时英多用些点（一般取12个点，再勾画轮廓曲线）第二篇：机械原理_凸轮机构设计机械原理课程设计——凸轮机构设计（一）目录 (1)＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿（一）、题目及原始数据 (2)（二）、推杆运动规律及凸轮廓线方程 (3)（三）、（四）、（五）、（六）、（七）、（八）、计算程序方框图..........................5 计算源程序..............................6 程序计算结果及分析......................10 凸轮机构图..............................15 心得体会................................16 参考书. (16)（一）、题目及原始数据试用计算机辅助设计完成偏置直动滚子推杆盘形凸轮机构的设计，凸轮以1rad/s的角速度沿逆时针方向转动。

要求：（1）、推程运动规律为等加速等减速运动，回程运动规律为五次多项式运动规律；（2）、打印出原始数据；（3）、打印出理论轮廓和实际轮廓的坐标值；（4）、打印出推程和回程的最大压力角，以及出现最大压力角时凸轮的相应转角；（5）、打印出凸轮实际轮廓曲线的最小曲率半径，以及相应的凸轮转角；（6）、打印出凸轮运动的位移；（7）、打印最后所确定的凸轮的基圆半径。

专升本凸轮机构练习题一、选择题1. 凸轮机构中，凸轮的旋转方向通常是（）。

A. 顺时针B. 逆时针C. 任意方向D. 无旋转2. 凸轮机构的从动件按运动形式可分为（）。

A. 直线运动和旋转运动B. 平面运动和空间运动C. 往复直线运动和往复旋转运动D. 往复直线运动和往复曲线运动3. 凸轮机构的类型按从动件的运动形式可分为（）。

A. 摆动式和旋转式B. 直线式和旋转式C. 摆动式和直线式D. 摆动式和往复式4. 凸轮机构的从动件按其形状可分为（）。

A. 滚子从动件和平面从动件B. 滚子从动件和滑块从动件C. 平面从动件和滑块从动件D. 滚子从动件和滑块从动件5. 凸轮机构的凸轮轮廓曲线设计时，需要考虑的因素不包括（）。

A. 凸轮的转速B. 从动件的重量C. 从动件的材质D. 凸轮的材质二、填空题6. 凸轮机构的工作原理是利用凸轮的_________与从动件接触，通过凸轮的_________来实现从动件的_________。

7. 凸轮机构的从动件在凸轮上运动时，通常会产生_________、_________、_________等运动。

8. 凸轮机构的凸轮轮廓曲线设计，需要满足从动件的_________、_________、_________等运动规律。

9. 凸轮机构的从动件按其运动轨迹可分为_________、_________、_________等类型。

10. 凸轮机构的从动件按其运动方式可分为_________、_________、_________等类型。

三、简答题11. 简述凸轮机构的工作原理及其应用领域。

12. 描述凸轮机构从动件的几种常见运动形式，并解释其特点。

13. 解释凸轮机构中凸轮轮廓曲线设计的重要性，并列举设计时需要考虑的几个主要因素。

四、计算题14. 假设有一个凸轮机构，凸轮的转速为1000转/分钟，从动件的行程为50mm，求从动件完成一个行程所需的时间。

五、论述题15. 论述凸轮机构在现代机械设计中的作用及其发展趋势。

一. 单选题（共20题,共80分）1. 设计凸轮机构时，（）运动规律存在刚性冲击。

（4分）A.简谐B.等速C.正弦加速度★标准答案：B☆考生答案：★考生得分：0 分评语：2. 若铰链四杆机构满足杆长条件，使机构成为双摇杆机构，则（）。

（4分）A.固定最短杆B.固定最长杆C.固定最短杆的对边★标准答案：C☆考生答案：★考生得分：0 分评语：3. 在尖顶推杆盘型凸轮机构中，若将原来的尖顶推杆换成滚子推杆,则（）。

（4分）A.推杆的运动发生改变B.推杆的运动不变C.凸轮磨损加剧★标准答案：B☆考生答案：★考生得分：0 分评语：4. 曲柄为原动件的偏置曲柄滑块机构，当滑块的传动角最小时，则（）。

（4分）A.曲柄与导路平行B.曲柄与导路垂直C.曲柄与连杆垂直★标准答案：B☆考生答案：★考生得分：0 分评语：5. 曲柄滑块机构的行程速比系数为（）。

（4分）A.B.或C.★标准答案：B☆考生答案：★考生得分：0 分评语：6. 偏心轮机构是这样由铰链四杆机构演化而来的（）。

（4分）A.扩大转动副B.取不同的构件为机架C.化转动副为移动副★标准答案：A☆考生答案：★考生得分：0 分评语：7. 以对心曲柄滑块机构的曲柄为机架时，得到的是（）。

（4分）A.导杆机构B.摇块机构C.直动滑杆机构★标准答案：A☆考生答案：★考生得分：0 分评语：8. 下面那种情况下，存在死点（）。

（4分）A.对心曲柄滑块机构，曲柄主动B.曲柄摇杆机构，曲柄主动C.曲柄摇杆机构，摇杆主动★标准答案：C☆考生答案：★考生得分：0 分评语：9. 机构的最小传动角可能发生在（）位置之处。

（4分）A.主动曲柄与连杆二次共线B.主动曲柄与机架二次共线C.主动曲柄与摇杆二次共线★标准答案：B☆考生答案：★考生得分：0 分评语：10. 四杆机构处于死点时，其传动角为（）。

（4分）A.B.★标准答案：A☆考生答案：★考生得分：0 分评语：11. 平面连杆机构的行程速比系数K可能的取值范围（）。

凸轮机构及其设计习题
以及答案
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
第四章习题以及答案
1 、试在图示凸轮机构中，
（1）标出从动件与凸轮从接触点C到接触点D时，该凸轮转过的转角ϕ；（2）标出从动件与凸轮在D点接触的压力角α；
（3）标出在D点接触时的从动件的位移s。

（4）画出理论轮廓线，并标出基圆半径r0
（5）找出出现最大压力角的位置，并标出最大压力角αmax
-
2、图示为一摆动平底从动件盘形凸轮机构，凸轮轮廓为一圆，圆心为O ，凸轮回转中心为A。

试用作图法在图中画出：
（1）该机构在图示位置的压力角αB；
（2）轮廓上D点与平底接触时的压力角αD；
（3）凸轮与平底从B点接触转到D点接触时，凸轮的转角ϕ（保留作图线）。

B
3、图示为一凸轮机构。

试用图解法求出（在图上注明）：
（1）从C点接触到D点接触过程中，凸轮转角和从动件摆角；
（2）在D点接触时的压力角α。

4、图示偏置直动滚子从动件盘形凸轮机构中，凸轮以角速度ω逆时针方向转动。

试在图上：（1）画出理论轮廓曲线、基圆与偏距圆；
（2）标出凸轮从图示位置转过90︒时的压力角α和位移s。

第３章凸轮机构习题与参考答案一、单项选择题(从给出得Ａ、B、C、Ｄ中选一个答案)１与连杆机构相比，凸轮机构最大得缺点就是.A．惯性力难以平衡Ｂ．点、线接触，易磨损Ｃ．设计较为复杂D．不能实现间歇运动2与其她机构相比，凸轮机构最大得优点就是。

A．可实现各种预期得运动规律Ｂ.便于润滑C.制造方便，易获得较高得精度D。

从动件得行程可较大３盘形凸轮机构得压力角恒等于常数.A.摆动尖顶推杆B.直动滚子推杆C．摆动平底推杆D．摆动滚子推杆４对于直动推杆盘形凸轮机构来讲，在其她条件相同得情况下,偏置直动推杆与对心直动推杆相比,两者在推程段最大压力角得关系为关系。

A。

偏置比对心大B。

对心比偏置大C.一样大D．不一定５下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合.Ａ。

等速运动规律B。

摆线运动规律（正弦加速度运动规律）C.等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律)６对心直动尖顶推杆盘形凸轮机构得推程压力角超过许用值时,可采用措施来解决.A.增大基圆半径B.改用滚子推杆C.改变凸轮转向D。

改为偏置直动尖顶推杆7。

（）从动杆得行程不能太大。

A、盘形凸轮机构ﻩB、移动凸轮机构ﻩﻩC、圆柱凸轮机构８.（）对于较复杂得凸轮轮廓曲线，也能准确地获得所需要得运动规律。

A 尖顶式从动杆ﻩB、滚子式从动杆ﻩﻩC、平底式从动杆９.( ）可使从动杆得到较大得行程.Ａ、盘形凸轮机构 B 移动凸轮机构Ｃ、圆柱凸轮机构10．( )得摩擦阻力较小，传力能力大.A尖顶式从动杆Ｂ、滚子式从动杆ﻩﻩﻩC平底式从动杆１1、( )得磨损较小，适用于没有内凹槽凸轮轮廓曲线得高速凸轮机构。

A、尖顶式从动杆ﻩB、滚子式从动杆ﻩC、平底式从动杆12.计算凸轮机构从动杆行程得基础就是( )。

A 基圆ﻩﻩＢ、转角ﻩＣ轮廓曲线１3。

凸轮轮廓曲线上各点得压力角就是（ﻩ)。

A、不变得ﻩB、变化得1４.凸轮压力角得大小与基圆半径得关系就是（)。

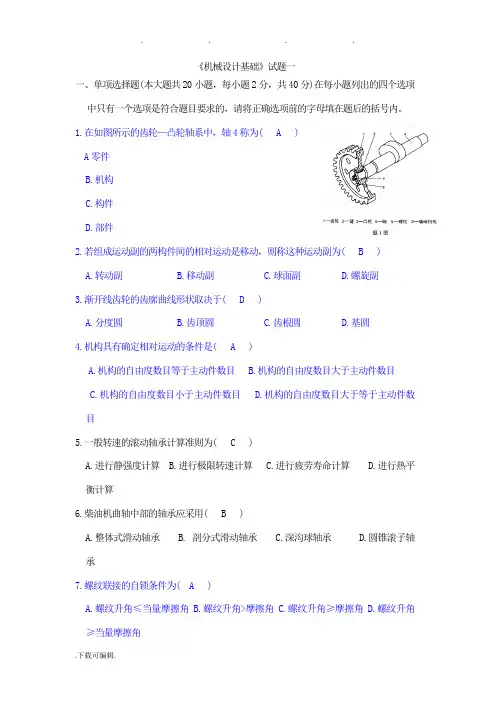

《机械设计基础》试题一一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。

1.在如图所示的齿轮—凸轮轴系中，轴4称为( A )A零件B.机构C.构件D.部件2.若组成运动副的两构件间的相对运动是移动，则称这种运动副为( B )A.转动副B.移动副C.球面副D.螺旋副3.渐开线齿轮的齿廓曲线形状取决于( D )A.分度圆B.齿顶圆C.齿根圆D.基圆4.机构具有确定相对运动的条件是( A )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C.机构的自由度数目小于主动件数目D.机构的自由度数目大于等于主动件数目5.一般转速的滚动轴承计算准则为( C )A.进行静强度计算B.进行极限转速计算C.进行疲劳寿命计算D.进行热平衡计算6.柴油机曲轴中部的轴承应采用( B )A.整体式滑动轴承B. 剖分式滑动轴承C.深沟球轴承D.圆锥滚子轴承7.螺纹联接的自锁条件为( A )A.螺纹升角≤当量摩擦角B.螺纹升角>摩擦角C.螺纹升角≥摩擦角D.螺纹升角≥当量摩擦角8.机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为( C )A.σωω=-max min B. σωω=+max min2C. σωωω=-max minmD.σωωωω=-+max minmax min9.铰链四杆机构的死点位置发生在( A )A.从动件与连杆共线位置B.从动件与机架共线位置C.主动件与连杆共线位置D.主动件与机架共线位置10.当轴的转速较低，且只承受较大的径向载荷时，宜选用( C )A.深沟球轴承B.推力球轴承C.圆柱滚子轴承D.圆锥滚子轴承11.作单向运转的转轴，其弯曲应力的变化特征是( A )A.对称循环B.脉动循环C.恒定不变D.非对称循环12.在一般机械传动中，若需要采用带传动时，应优先选用( C )A.圆型带传动B.同步带传动C.V型带传动D.平型带传动13.铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲柄摇杆机构，其机架应取( B )A.最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆14.若被联接件之一厚度较大、材料较软、强度较低、需要经常装拆时，宜采用( B )A.螺栓联接B.双头螺柱联接C.螺钉联接D.紧定螺钉联接15.在凸轮机构的从动件选用等速运动规律时，其从动件的运动( A )A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击16.与标准直齿圆柱齿轮的复合齿轮形系数YFS值有关的参数是( C )A.工作齿宽bB.模数mC.齿数zD.压力角α17.齿轮传动中，轮齿齿面的疲劳点蚀经常发生在( B )A.齿根部分B.靠近节线处的齿根部分C.齿顶部分D.靠近节线处的齿顶部分18.普通圆柱蜗杆传动的正确啮合条件是( B ) （注：下标t 表示端面，a 表示轴向，1表示蜗杆、2表示蜗轮）A.m t1=m a2, αt1=αa2,γ=βB.m a1=m t2, αa1=αt2,γ=βC.m t1=m a2, αt1=αa2,γ=-βD.m a1=m a2, αa1=αt2,γ=-β 19.下列联轴器中，能补偿两轴的相对位移并可缓冲、吸振的是( D ) A.凸缘联轴器 B.齿式联轴器 C.万向联轴器 D.弹性柱销联轴器 20.带传动的主要失效形式是带的( A )A.疲劳拉断和打滑B.磨损和胶合C.胶合和打滑D.磨损和疲劳点蚀 二、填空题(本大题共10小题，每小题1分，共10分)21.在机构中采用虚约束的目的是为了改善机构的运动状况和受力情况。

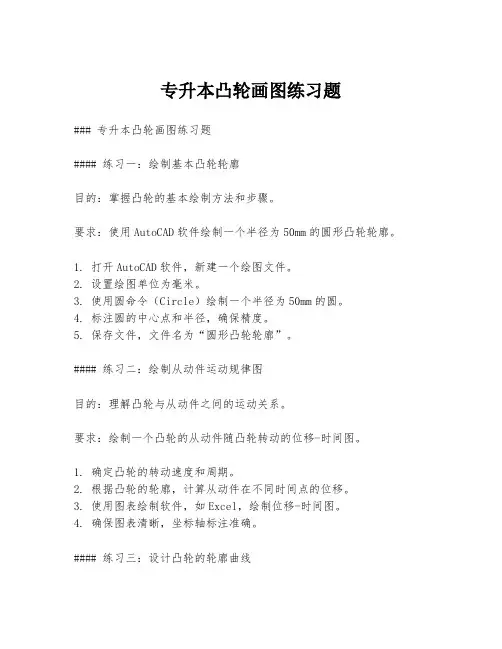

专升本凸轮画图练习题### 专升本凸轮画图练习题#### 练习一：绘制基本凸轮轮廓目的：掌握凸轮的基本绘制方法和步骤。

要求：使用AutoCAD软件绘制一个半径为50mm的圆形凸轮轮廓。

1. 打开AutoCAD软件，新建一个绘图文件。

2. 设置绘图单位为毫米。

3. 使用圆命令（Circle）绘制一个半径为50mm的圆。

4. 标注圆的中心点和半径，确保精度。

5. 保存文件，文件名为“圆形凸轮轮廓”。

#### 练习二：绘制从动件运动规律图目的：理解凸轮与从动件之间的运动关系。

要求：绘制一个凸轮的从动件随凸轮转动的位移-时间图。

1. 确定凸轮的转动速度和周期。

2. 根据凸轮的轮廓，计算从动件在不同时间点的位移。

3. 使用图表绘制软件，如Excel，绘制位移-时间图。

4. 确保图表清晰，坐标轴标注准确。

#### 练习三：设计凸轮的轮廓曲线目的：学习如何根据运动规律设计凸轮轮廓。

要求：设计一个简单的凸轮轮廓，使得从动件实现匀速运动。

1. 确定从动件的运动规律，例如匀速运动。

2. 根据运动规律，计算凸轮轮廓上的各个点。

3. 使用曲线拟合方法，如多项式拟合，得到凸轮的轮廓曲线。

4. 在AutoCAD中绘制凸轮轮廓。

#### 练习四：凸轮的力学分析目的：掌握凸轮与从动件之间的力学关系。

要求：分析凸轮在不同位置时对从动件的作用力。

1. 绘制凸轮和从动件的受力图。

2. 分析凸轮轮廓在不同位置时的压力角。

3. 计算作用力的大小和方向。

4. 总结凸轮设计时的力学要求。

#### 练习五：凸轮的制造工艺分析目的：了解凸轮制造过程中的工艺要求。

要求：分析凸轮制造的工艺流程和质量控制点。

1. 研究凸轮的制造材料和加工方法。

2. 分析制造过程中的关键工艺参数。

3. 确定质量控制点，如尺寸精度、表面粗糙度等。

4. 撰写凸轮制造工艺报告。

#### 结语通过上述练习，学生将能够全面掌握凸轮的设计、绘制、运动规律分析以及制造工艺的基本知识和技能。

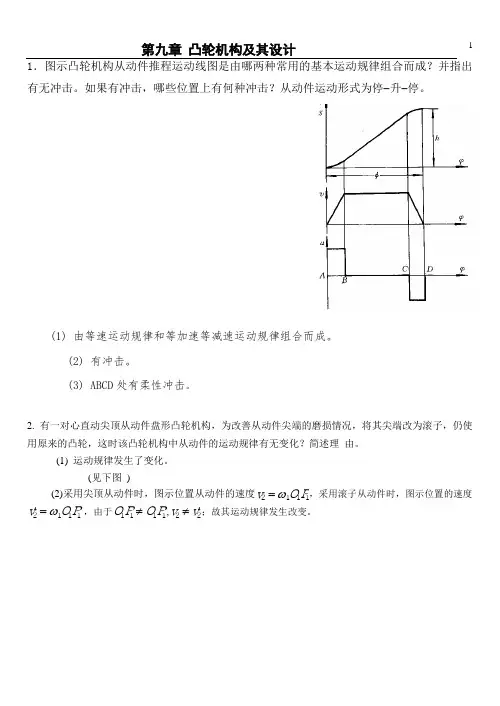

1．图示凸轮机构从动件推程运动线图是由哪两种常用的基本运动规律组合而成？并指出有无冲击。

如果有冲击，哪些位置上有何种冲击？从动件运动形式为停-升-停。

(1) 由等速运动规律和等加速等减速运动规律组合而成。

(2) 有冲击。

(3) ABCD 处有柔性冲击。

2. 有一对心直动尖顶从动件盘形凸轮机构，为改善从动件尖端的磨损情况，将其尖端改为滚子，仍使用原来的凸轮，这时该凸轮机构中从动件的运动规律有无变化？简述理 由。

(1) 运动规律发生了变化。

(见下图 )(2)采用尖顶从动件时，图示位置从动件的速度v O P 2111=ω，采用滚子从动件时，图示位置的速度'='v O P 2111ω，由于O P O P v v 111122≠'≠',；故其运动规律发生改变。

3. 在图示的凸轮机构中，画出凸轮从图示位置转过60︒时从动件的位置及从动件的位移s。

总分5分。

(1)3 分；(2)2 分(1) 找出转过60︒的位置。

(2) 标出位移s。

4. 画出图示凸轮机构从动件升到最高时的位置，标出从动件行程h ，说明推程运动角和回程运动角的大小。

总分5分。

(1)2 分；(2)1 分；(3)1 分；(4)1 分 (1) 从动件升到最高点位置如图示。

(2) 行程h 如图示。

(3)Φ＝δ0－θ (4)Φ'＝δ'＋θ5.图示直动尖顶从动件盘形凸轮机构，凸轮等角速转动，凸轮轮廓在推程运动角Φ=︒从动件行程h=30 mm，要求：（1）画出推程时从动件的位移线图s-ϕ；（2）分析推程时有无冲击，发生在何处？是哪种冲击？-总分10分。

(1)6 分；(2)4 分(1)因推程时凸轮轮廓是渐开线，其从动件速度为常数v=r0⋅ω，其位移为直线，如图示。

(2) 推程时，在A 、B 处发生刚性冲击。

6. 在图示凸轮机构中，已知：AO BO ==20mm ，∠AOB ＝60；CO =DO =40mm ,∠=COD 60 ；且A B (、CD (为圆弧；滚子半径r r =10mm ，从动件的推程和回程运动规律均为等速运动规律。

第5章凸轮机构1．从动件的运动规律:等速,等加速等减速,余弦加速度,正弦加速度２．动力特性：刚性冲击,柔性冲击3．设计原理:反转法,比例尺,等分基圆,偏置从动件压力角与自锁条件4.基本参数:基圆半径，滚子半径，平底尺寸【思考题】５-１凸轮机构的应用场合是什么？凸轮机构的组成是什么？通常用什么办法保证凸轮与从动件之间的接触?５-2 凸轮机构分成哪几类?凸轮机构有什么特点?5-3 为什么滚子从动件是最常用的从动件型式？5－4 凸轮机构从动件的常用运动规律有那些？各有什么特点？5-5 图解法绘制凸轮轮廓的原理是什么?为什么要采用这种原理?5-６什么情况下要用解析法设计凸轮的轮廓？5-7 设计凸轮应注意那些问题?５-8 从现有的机器上找出两个凸轮机构应用实例,分析其类型和运动规律?A级能力训练题1.在凸轮机构的几种基本的从动件运动规律中，运动规律使凸轮机构产生刚性冲击,运动规律产生柔性冲击，运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中, 只宜用于低速的情况，宜用于中速,但不宜用于高速的情况，而可在高速下应用。

3.设计滚子推杆盘形凸轮轮廓线时，若发现凸轮轮廓线有变尖现象,则在尺寸参数的改变上应采取的措施是或。

4.移动从动件盘形凸轮机构,当从动件运动规律一定时，欲同时降低升程的压力角，可采用的措施是。

若只降低升程的压力角,可采用方法。

5.凸轮的基圆半径是从到的最短距离。

6.设计直动滚子推杆盘形凸轮机构的工作廓线时,发现压力角超过了许用值，且廓线出现变尖现象，此时应采用的措施是_＿_＿______＿_＿__＿＿＿_＿____＿__＿____＿__＿＿_____。

7.与其他机构相比，凸轮机构的最大优点是。

ﻫ（1）便于润滑(2）可实现客种预期的运动规律ﻫ（3）从动件的行程可较大 (4）制造方便,易获得较高的精度8.凸轮的基圆半径越小，则凸轮机构的压力角 ,而凸轮机构的尺寸。

(1)增大（２)减小(3)不变（４)增大或减小9.设计凸轮廓线对，若减小凸轮的基圆半径r b,则凸轮廓线曲率半径将。

第3章凸轮机构一、判断题（正确T，错误F）1.凸轮机构出现自锁是由于驱动力小造成的。

（）2.在凸轮从动件运动规律中，等速运动的加速度冲击最小。

（）3.适用于高速运动的凸轮机构从动件运动规律为余弦加速度运动。

（）4.基圆是凸轮实际廓线上到凸轮回转中心距离最小为半径的圆。

（）5.若要使凸轮机构压力角减小，应增大基圆半径。

（）6.凸轮机构的从动件按简谐运动规律运动时，不产生冲击。

（）二、单项选择题1. 设计凸轮机构，当凸轮角速度和从动件运动规律已知时，则。

A.基圆半径越大，压力角越大B.基圆半径越小，压力角越大C.滚子半径越小，压力角越小D.滚子半径越大，压力角越小2. 凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动。

A.将产生刚性冲击B.将产生柔性冲击C.没有冲击D.既有刚性冲击又有柔性冲击3. 在设计直动滚子从动件盘形凸轮机构时，若发生运动失真现象，可以。

A.增大滚子半径B.减少基圆半径C.增大基圆半径D.增加从动件长度4. 在下列凸轮机构中，从动件与凸轮的运动不在同一平面中的是。

A.直动滚子从动件盘形凸轮机构B.摆动滚子从动件盘形凸轮机构C.直动平底从动件盘形凸轮机构D.摆动从动件圆柱凸轮机构5. 与连杆机构相比，凸轮机构最大的缺点是。

A.设计较为复杂B.惯性力难以平衡C.点、线接触，易磨损D.不能实现间歇运动6. 有限值的突变引起的冲击为刚性冲击。

A.位移B.速度C.加速度D.频率7.对于转速较高的凸轮机构，为减小冲击振动，从动件运动规律宜采用运动规律。

A.等速B.等加速等减速C.正弦加速度8.若从动件的运动规律为等加速等减速运动规律、简谐运动规律或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的倍。

A. 1B. 2C. 4D. 89.当凸轮基圆半径相同时，采用适当的从动件导路偏置可以凸轮机构推程的压力角。

A.减小B.增加C.保持原来10.滚子从动件盘形凸轮机构的滚子半径应凸轮理论廓线外凸部分的最小曲率半径。

专升本考试：2021机械设计基础真题模拟及答案(4)共449道题1、凸轮机构从动杆的运动规律，是由凸轮（）所决定的。

（单选题）A. 转速B. 轮廓曲线C. 形状试题答案：B2、有两杆，一为圆截面，一为正方形截面，若两杆材料，横截面积及所受载荷相同，长度不同，则两杆的（）不同。

（单选题）A. 轴向正应力σB. 轴向线应变εC. 轴向伸长△1D. 横向线应变试题答案：C3、带在工作时产生弹性滑动，是由于_带的紧边与松边拉力不等（）。

（单选题）A. 带不是绝对挠性件B. 带与带轮间的摩擦系数偏低C. 带的紧边与松边拉力不等D. 带绕过带轮产生离心力试题答案：C4、用来传递双向转矩的一对切向键，在轴上相隔多少度为宜？（）（单选题）A. 90°～120°B. 135°～150°C. 120°～135°试题答案：C5、滚动轴承的额定寿命是指同一批轴承中（）的轴承能达到的寿命。

（单选题）A. 99％B. 95％C. 90％D. 50％试题答案：C6、型号为7210AC轴承的轴承套圈内径为（）。

（单选题）A. 72B. 10C. 50D. 210试题答案：C7、机械运转不均匀系数是用来描述机械运转不均匀程度的重要参数，其表达式为（）。

（单选题）A.B.C.D.试题答案：C8、齿轮根切的现象发生在（）的场合。

（单选题）A. 齿数较少B. 齿数较多C. 模数较小D. 模数较大试题答案：A9、为了把润滑油导入整个磨擦表面之间，应在轴瓦的（）开设油沟。

（单选题）A. 非承载区B. 承载区C. 任意位置D. 承载区与非承载区之间试题答案：A10、下列铰链四杆机构中，能实现急回运动的是（）（单选题）A. 双摇杆机构B. 曲柄摇杆机构C. 双曲柄机构D. 对心曲柄滑块机构试题答案：B11、如图所示凸轮机构的推程运动角是（）。

（单选题）A. 120°B. 110°C. 70°D. 40°试题答案：A12、能满足超越要求的机构是（）。

三、凸轮机构
3-1 判断题
（1）√（2）×（3）√（4）×（5）×（6）×（7）×
（8）×（9）√（10）√（11）√（12）√（13）√（14）√
（15）×（16）√（17）√（18）√（19）×
3-2 填空题
（1）使用（2）盘形（3）凸轮轮廓（4）变曲率（5）行程
（6）行程（7）轮廓（8）凸轮的转角，从动件的位移（9）最小
（10）法线（11）大（12）等速（13）小（14）许用压力角
（15）低（16）大（17）大（18）内凹
（19）抛物线（20）刚性
3-3 选择题
（1）B （2）A （3）A （4）A （5）A （6）C （7）A
（8）A （9）A （10）A （11）A （12）A （13）A （14）A
（15）A （16）A （17）B （18）A （19）A （20）C （21）D
（22）A （23）B （24）D （25）B （26）B （27）C
3-4 解：
（1）凸轮的基圆和基圆半径的标注如图所示
（2）从动件的位移线图s-t和升程h的标注如图所示
3-5 解：
凸轮的位移线图如图所示。

3-6 解：
（1）凸轮的位移线图如图所示
（2）凸轮的位移线图如图所示
3-7 解：
所设计对心直动尖顶从动件盘形凸轮机构如图所示
所设计偏置直动滚子从动件盘形凸轮机构如图所示
3-9 解：
各凸轮机构中b、c点的压力角如图所示。

《机械设计基础》作业三—凸轮机构及间歇机构姓名班级学号成绩一、填空题：（24分）1、凸轮机构是凸轮、从动件和机架组成的机构。

2、凸轮机构中，凸轮与从动件的接触处，是以点或线相接触，形成高副。

3、凸轮按形状分为盘形凸轮、移动凸轮和圆柱凸轮。

4、按从动件与凸轮的接触形式可分为尖端从动件、滚子从动件和平底从动件三种类型。

5、按从动件的运动形式分，凸轮机构有移动从动件和摆动从动件凸轮机构两大类。

6、凸轮基圆半径是从回转中心到凸轮理论轮廓线的最短距离。

7、平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于 0°。

8、在凸轮机构中常用从动件运动规律中，等速运动规律有刚性冲击；等加速等减速和余弦运动规律有柔性冲击；正弦运动规律有无冲击。

-ρ；若实9、理论轮廓线全部外凸的直动推杆盘形凸轮机构中，滚子半径应取为ρa际轮廓线出现尖点，是因为ρ=r ；压力角对基圆的影响是压力角越大，基圆半径越小。

10、间歇运动机构主要有以下四种_棘轮机构_、槽轮机构、不完全齿轮机构、凸轮式间隙机构_。

11、在棘轮机构中使棘爪能自动啮紧棘轮齿根不滑脱的条件是_棘轮对棘爪的总反力的作用线，必须通过两回转中心之间的连线，即棘轮齿面角θ大于摩擦角ϕ__。

12、有棘齿的棘轮机构制动爪的作用是_防止主动棘爪回程时棘轮反转___。

13、槽轮机构又称为_马氏机构，槽轮机构中槽轮的最少槽数为_Z=3_。

14、对于槽数为4或5的槽轮机构，其拨盘圆销数目的取值范围是__1-3___。

15、对于只有一个圆销，槽数是z的槽轮机构，其运动特性系数为τ=（Z-2）/2Z。

16、不完全齿轮机构中，为防止从动轮在停歇期间游动，在两轮轮缘各装有__锁止弧_。

二、选择题（22分）1、凸轮机构中，从动件的运动规律取决于 B 。

A、凸轮轮廓的大小B、凸轮轮廓的形状C、基圆的大小2、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的 A 。

A、运动规律B、运动形式C、结构形状3、等速运动规律的凸轮机构，从动件在运动开始和终止时，加速度值为 B 。
