凸轮机构练习题

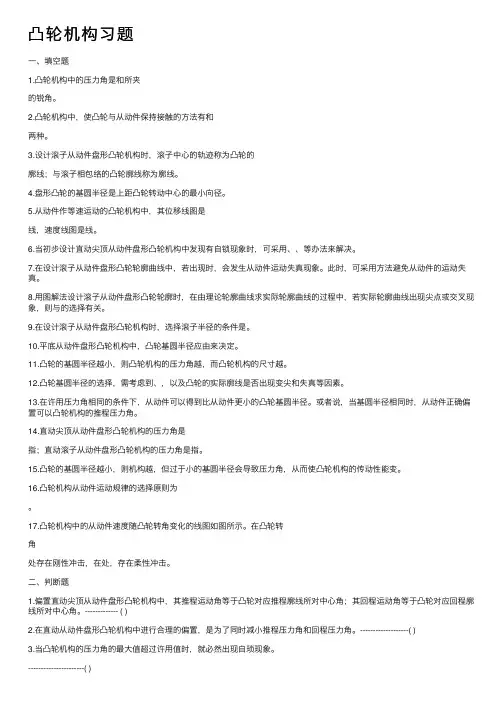

凸轮机构习题⼀、填空题1.凸轮机构中的压⼒⾓是和所夹的锐⾓。

2.凸轮机构中，使凸轮与从动件保持接触的⽅法有和两种。

3.设计滚⼦从动件盘形凸轮机构时，滚⼦中⼼的轨迹称为凸轮的廓线；与滚⼦相包络的凸轮廓线称为廓线。

4.盘形凸轮的基圆半径是上距凸轮转动中⼼的最⼩向径。

5.从动件作等速运动的凸轮机构中，其位移线图是线，速度线图是线。

6.当初步设计直动尖顶从动件盘形凸轮机构中发现有⾃锁现象时，可采⽤、、等办法来解决。

7.在设计滚⼦从动件盘形凸轮轮廓曲线中，若出现时，会发⽣从动件运动失真现象。

此时，可采⽤⽅法避免从动件的运动失真。

8.⽤图解法设计滚⼦从动件盘形凸轮轮廓时，在由理论轮廓曲线求实际轮廓曲线的过程中，若实际轮廓曲线出现尖点或交叉现象，则与的选择有关。

9.在设计滚⼦从动件盘形凸轮机构时，选择滚⼦半径的条件是。

10.平底从动件盘形凸轮机构中，凸轮基圆半径应由来决定。

11.凸轮的基圆半径越⼩，则凸轮机构的压⼒⾓越，⽽凸轮机构的尺⼨越。

12.凸轮基圆半径的选择，需考虑到、，以及凸轮的实际廓线是否出现变尖和失真等因素。

13.在许⽤压⼒⾓相同的条件下，从动件可以得到⽐从动件更⼩的凸轮基圆半径。

或者说，当基圆半径相同时，从动件正确偏置可以凸轮机构的推程压⼒⾓。

14.直动尖顶从动件盘形凸轮机构的压⼒⾓是指；直动滚⼦从动件盘形凸轮机构的压⼒⾓是指。

15.凸轮的基圆半径越⼩，则机构越，但过于⼩的基圆半径会导致压⼒⾓，从⽽使凸轮机构的传动性能变。

16.凸轮机构从动件运动规律的选择原则为。

17.凸轮机构中的从动件速度随凸轮转⾓变化的线图如图所⽰。

在凸轮转⾓处存在刚性冲击，在处，存在柔性冲击。

⼆、判断题1.偏置直动尖顶从动件盘形凸轮机构中，其推程运动⾓等于凸轮对应推程廓线所对中⼼⾓；其回程运动⾓等于凸轮对应回程廓线所对中⼼⾓。

------------- ( )2.在直动从动件盘形凸轮机构中进⾏合理的偏置，是为了同时减⼩推程压⼒⾓和回程压⼒⾓。

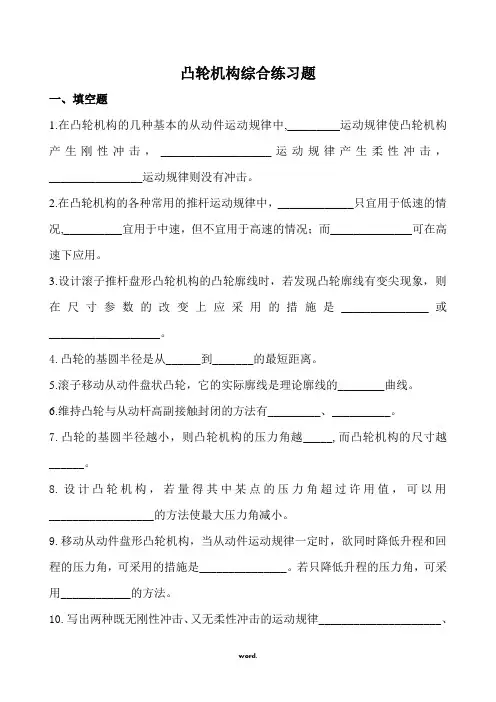

凸轮机构综合练习题一、填空题1.在凸轮机构的几种基本的从动件运动规律中,_________运动规律使凸轮机构产生刚性冲击，___________________运动规律产生柔性冲击，________________运动规律则没有冲击。

2.在凸轮机构的各种常用的推杆运动规律中，_____________只宜用于低速的情况,__________宜用于中速，但不宜用于高速的情况；而______________可在高速下应用。

3.设计滚子推杆盘形凸轮机构的凸轮廓线时，若发现凸轮廓线有变尖现象，则在尺寸参数的改变上应采用的措施是_______________或___________________。

4.凸轮的基圆半径是从______到_______的最短距离。

5.滚子移动从动件盘状凸轮，它的实际廓线是理论廓线的________曲线。

6.维持凸轮与从动杆高副接触封闭的方法有_________、__________。

7.凸轮的基圆半径越小，则凸轮机构的压力角越_____,而凸轮机构的尺寸越______。

8.设计凸轮机构，若量得其中某点的压力角超过许用值，可以用__________________的方法使最大压力角减小。

9.移动从动件盘形凸轮机构，当从动件运动规律一定时，欲同时降低升程和回程的压力角，可采用的措施是_______________。

若只降低升程的压力角，可采用____________的方法。

10.写出两种既无刚性冲击、又无柔性冲击的运动规律_____________________、__________。

11.凸轮轮廓的形状是由________________决定的。

12.平底垂直于导路的直动推杆盘形凸轮机构中，其压力角等于___________。

13.在设计直动滚子推杆盘形凸轮机构的工作廓线时，发现压力角超过了许用值，且廓线出现变尖现象，此时应用采用的措施是。

14.凸轮机构中的压力角是和所夹的锐角。

专升本凸轮机构练习题一、选择题1. 凸轮机构中，凸轮的旋转方向通常是（）。

A. 顺时针B. 逆时针C. 任意方向D. 无旋转2. 凸轮机构的从动件按运动形式可分为（）。

A. 直线运动和旋转运动B. 平面运动和空间运动C. 往复直线运动和往复旋转运动D. 往复直线运动和往复曲线运动3. 凸轮机构的类型按从动件的运动形式可分为（）。

A. 摆动式和旋转式B. 直线式和旋转式C. 摆动式和直线式D. 摆动式和往复式4. 凸轮机构的从动件按其形状可分为（）。

A. 滚子从动件和平面从动件B. 滚子从动件和滑块从动件C. 平面从动件和滑块从动件D. 滚子从动件和滑块从动件5. 凸轮机构的凸轮轮廓曲线设计时，需要考虑的因素不包括（）。

A. 凸轮的转速B. 从动件的重量C. 从动件的材质D. 凸轮的材质二、填空题6. 凸轮机构的工作原理是利用凸轮的_________与从动件接触，通过凸轮的_________来实现从动件的_________。

7. 凸轮机构的从动件在凸轮上运动时，通常会产生_________、_________、_________等运动。

8. 凸轮机构的凸轮轮廓曲线设计，需要满足从动件的_________、_________、_________等运动规律。

9. 凸轮机构的从动件按其运动轨迹可分为_________、_________、_________等类型。

10. 凸轮机构的从动件按其运动方式可分为_________、_________、_________等类型。

三、简答题11. 简述凸轮机构的工作原理及其应用领域。

12. 描述凸轮机构从动件的几种常见运动形式，并解释其特点。

13. 解释凸轮机构中凸轮轮廓曲线设计的重要性，并列举设计时需要考虑的几个主要因素。

四、计算题14. 假设有一个凸轮机构，凸轮的转速为1000转/分钟，从动件的行程为50mm，求从动件完成一个行程所需的时间。

五、论述题15. 论述凸轮机构在现代机械设计中的作用及其发展趋势。

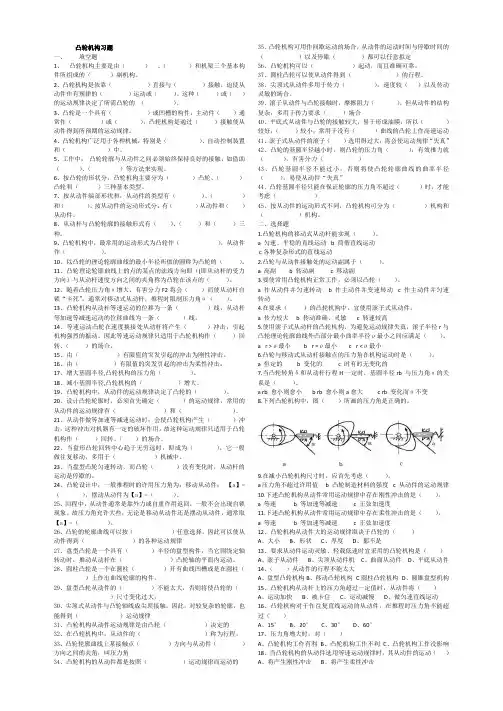

凸轮机构习题一、填空题1、凸轮机构主要是由（）、（）和机架三个基本构件所组成的（）副机构。

2、凸轮机构是依靠（）直接与（）接触，迫使从动件作有规律的（）运动或（）。

这种（）或（）的运动规律决定了所需凸轮的（）。

3、凸轮是一个具有（）或凹槽的构件，主动件（）通常作（）或（），凸轮机构是通过（）接触使从动件得到所预期的运动规律。

4、凸轮机构广泛用于各种机械，特别是（）、自动控制装置和（）中。

5、工作中，凸轮轮廓与从动件之间必须始终保持良好的接触，如借助（）、（）等方法来实现。

6、按凸轮的形状分，凸轮机构主要分为（）凸轮、（）凸轮和（）三种基本类型。

7、按从动件端部形状和，从动件的类型有（）、（）和（）。

按从动件的运动形式分，有（）从动件和（）从动件。

8、从动杆与凸轮轮廓的接触形式有（）、（）和（）三种。

9、凸轮机构中，最常用的运动形式为凸轮作（），从动件作（）。

10、以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的（）。

11、凸轮理论轮廓曲线上的点的某点的法线方向即（(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的（）。

12、随着凸轮压力角α增大，有害分力F2将会（）而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α（）。

13、凸轮机构从动杆等速运动的位移为一条（）线，从动杆等加速等减速运动的位移曲线为一条（）线。

14、等速运动凸轮在速度换接处从动杆将产生（）冲击，引起机构强烈的振动。

因此等速运动规律只适用于凸轮机构作（）回转、（）的场合。

15、由（）有限值的突发引起的冲击为刚性冲击。

16、由（）有限值的突发引起的冲击为柔性冲击。

17、增大基圆半径,凸轮机构的压力角（）。

18、减小基圆半径,凸轮机构的（）增大。

19、凸轮机构中，从动件的运动规律决定了凸轮的（）。

20、设计凸轮轮廓时，必须首先确定（）的运动规律，常用的从动件的运动规律有（）和（）。

21、从动件做等加速等减速运动时，会使凸轮机构产生（）冲击，这种冲击对机器有一定的破坏作用。

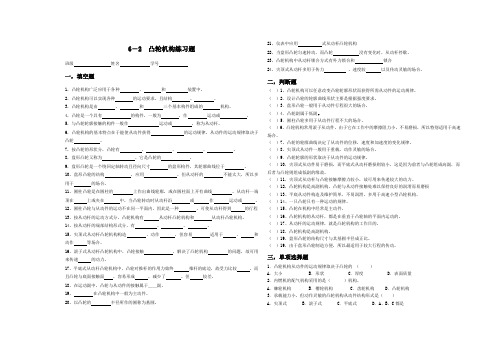

6－2 凸轮机构练习题班级姓名学号一，填空题1，凸轮机构广泛应用于各种、和装置中。

2，凸轮机构可以实现各种的运动要求，且结构、。

3，凸轮机构是由、和三个基本构件组成的机构。

4，凸轮是一个具有的构件，一般为，作运动或。

5，与凸轮轮廓接触的构件一般作运动或，称为从动杆。

6，凸轮机构的基本特点在于能使从动件获得的运动规律，从动件的运动规律取决于凸轮。

7，按凸轮的形状分，凸轮有、、、。

8，盘形凸轮又称为，它是凸轮的。

9，盘形凸轮是一个绕回定轴转动且径向尺寸的盘形构件，其轮廓曲线位于。

10，盘形凸轮的结构，应用，但从动杆的不能太大，所以多用于的场合。

11，圆柱凸轮是在圆柱的上作出曲线轮廓，或在圆柱面上开有曲线。

从动杆一端顶在上或夹在中，当凸轮转动时从动杆沿或作运动或。

12，圆柱凸轮与从动件的运动不在同一平面内，因此是一种，可使从动杆得到的行程13，按从动杆的运动方式分，凸轮机构有从动杆凸轮机构和从动杆凸轮机构。

14，按从动杆的端部结构形式分，有、、。

15，尖顶式从动杆凸轮机构构造、动作，但容易适用于、和动作等场合。

16，滚子式从动杆凸轮机构中，凸轮接触，解决了凸轮机构的问题，故可用来传递的动力。

17，平底式从动杆凸轮机构中，凸轮对推杆的作用力始终推杆的底边，故受力比较，而且凸轮与底面接触面，容易形成，减少了，但较差。

18，在运动副中，凸轮与从动件的接触属于＿＿副。

19，在凸轮机构中一般为主动件。

20，以凸轮的半径所作的圆称为基圆。

21，仪表中应用式从动杆凸轮机构22，当盘形凸轮匀速转动，而凸轮没有变化时，从动杆停歇。

23，凸轮机构中从动杆锁合方式有外力锁合和锁合24、尖顶式从动杆多用于传力，速度较以及传动灵敏的场合。

二，判断题（）1，凸轮机构可以任意改变凸轮轮廓形状而获得所需从动件的运动规律。

（）2．设计凸轮的轮廓曲线形状主要是根据强度要求。

（）3．盘形凸轮一般用于从动件行程很大的场合。

（）4．凸轮副属于低副。

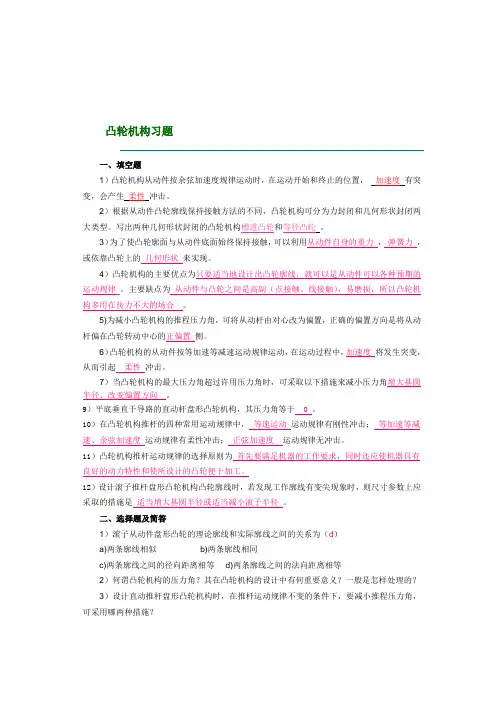

凸轮机构习题一、填空题1）凸轮机构从动件按余弦加速度规律运动时，在运动开始和终止的位置，加速度有突变，会产生柔性冲击。

2）根据从动件凸轮廓线保持接触方法的不同，凸轮机构可分为力封闭和几何形状封闭两大类型。

写出两种几何形状封闭的凸轮机构槽道凸轮和等径凸轮。

3）为了使凸轮廓面与从动件底面始终保持接触，可以利用从动件自身的重力，弹簧力，或依靠凸轮上的几何形状来实现。

4）凸轮机构的主要优点为只要适当地设计出凸轮廓线，就可以是从动件可以各种预期的运动规律。

主要缺点为从动件与凸轮之间是高副（点接触、线接触），易磨损，所以凸轮机构多用在传力不大的场合。

5)为减小凸轮机构的推程压力角，可将从动杆由对心改为偏置，正确的偏置方向是将从动杆偏在凸轮转动中心的正偏置侧。

6）凸轮机构的从动件按等加速等减速运动规律运动，在运动过程中，加速度将发生突变，从而引起柔性冲击。

7）当凸轮机构的最大压力角超过许用压力角时，可采取以下措施来减小压力角增大基圆半径、改变偏置方向。

9）平底垂直于导路的直动杆盘形凸轮机构，其压力角等于 0 。

10）在凸轮机构推杆的四种常用运动规律中，等速运动运动规律有刚性冲击；等加速等减速、余弦加速度运动规律有柔性冲击；正弦加速度运动规律无冲击。

11）凸轮机构推杆运动规律的选择原则为首先要满足机器的工作要求，同时还应使机器具有良好的动力特性和使所设计的凸轮便于加工。

12）设计滚子推杆盘形凸轮机构凸轮廓线时，若发现工作廓线有变尖现象时，则尺寸参数上应采取的措施是适当增大基圆半径或适当减小滚子半径。

二、选择题及简答1）滚子从动件盘形凸轮的理论廓线和实际廓线之间的关系为（d）a)两条廓线相似b)两条廓线相同c)两条廓线之间的径向距离相等d)两条廓线之间的法向距离相等2）何谓凸轮机构的压力角？其在凸轮机构的设计中有何重要意义？一般是怎样处理的？3）设计直动推杆盘形凸轮机构时，在推杆运动规律不变的条件下，要减小推程压力角，可采用哪两种措施？4）图1中两图均为工作廓线为圆的偏心凸轮机构，试分别指出它们的理论廓线是圆还是非圆，运动规律是否相同。

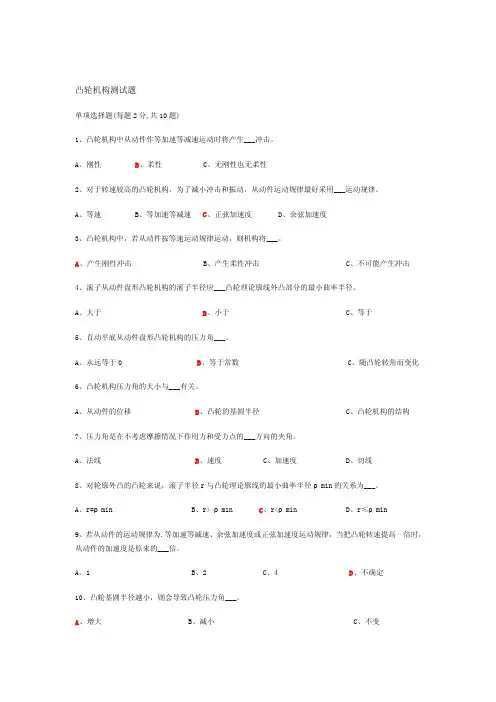

凸轮机构测试题单项选择题(每题2分,共10题)1、凸轮机构中从动件作等加速等减速运动时将产生___冲击。

A、刚性B、柔性C、无刚性也无柔性2、对于转速较高的凸轮机构，为了减小冲击和振动，从动件运动规律最好采用___运动规律。

A、等速B、等加速等减速C、正弦加速度D、余弦加速度3、凸轮机构中，若从动件按等速运动规律运动，则机构将___。

A、产生刚性冲击B、产生柔性冲击C、不可能产生冲击4、滚子从动件盘形凸轮机构的滚子半径应___凸轮理论廓线外凸部分的最小曲率半径。

A、大于B、小于C、等于5、直动平底从动件盘形凸轮机构的压力角___。

A、永远等于0B、等于常数C、随凸轮转角而变化6、凸轮机构压力角的大小与___有关。

A、从动件的位移B、凸轮的基圆半径C、凸轮机构的结构7、压力角是在不考虑摩擦情况下作用力和受力点的___方向的夹角。

A、法线B、速度C、加速度D、切线8、对轮廓外凸的凸轮来说，滚子半径r与凸轮理论廓线的最小曲率半径ρmin的关系为___。

A、r=ρminB、r〉ρminC、r<ρminD、r≤ρmin9、若从动件的运动规律为.等加速等减速、余弦加速度或正弦加速度运动规律，当把凸轮转速提高一倍时，从动件的加速度是原来的___倍。

A、1B、2C、4D、不确定10、凸轮基圆半径越小，则会导致凸轮压力角___。

A、增大B、减小C、不变判断题(每题2分,共10题)11、在盘形凸轮机构中，如从动件的运动规律不变，增大凸轮的基圆半径。

则压力角就缩小。

Y12、设计对心直动平底从动件盘形凸轮机构时，若要求平底与导路中心线垂直，则平底左右两侧的宽度必须分别大于导路中心线到左右两侧最远切点的距离，以保证在所有位置平底都能与凸轮廓线相切。

Y13、要使凸轮机构的受力情况良好，可采用减小凸轮基圆半径的方法解决。

N14、滚子从动件盘形凸轮机构中，基圆半径和压力角应在凸轮的实际廓线上来度量。

N15、滚子从动件盘形凸轮机构的基圆半径rmin和压力角α应在凸轮的实际轮廓曲线上度量。

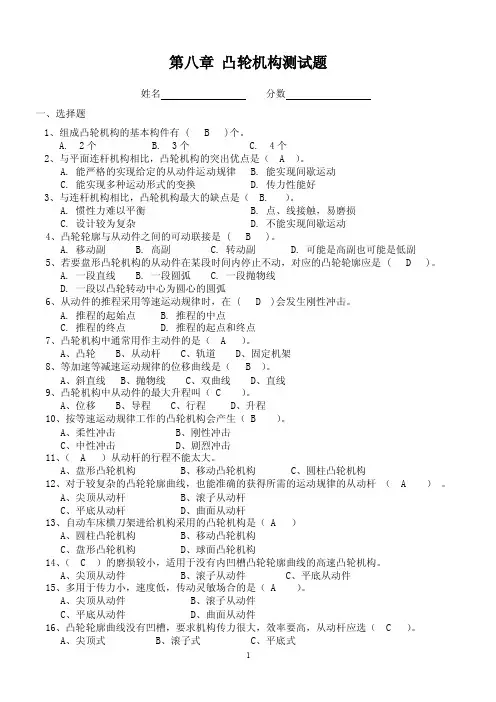

第八章凸轮机构测试题姓名分数一、选择题1、组成凸轮机构的基本构件有 ( B )个。

A. 2个B. 3个C. 4个2、与平面连杆机构相比，凸轮机构的突出优点是（ A ）。

A. 能严格的实现给定的从动件运动规律B. 能实现间歇运动C. 能实现多种运动形式的变换D. 传力性能好3、与连杆机构相比，凸轮机构最大的缺点是（ B. ）。

A. 惯性力难以平衡B. 点、线接触，易磨损C. 设计较为复杂D. 不能实现间歇运动4、凸轮轮廓与从动件之间的可动联接是 ( B )。

A. 移动副B. 高副C. 转动副D. 可能是高副也可能是低副5、若要盘形凸轮机构的从动件在某段时间内停止不动，对应的凸轮轮廓应是 ( D )。

A. 一段直线B. 一段圆弧C. 一段抛物线D. 一段以凸轮转动中心为圆心的圆弧6、从动件的推程采用等速运动规律时，在 ( D )会发生刚性冲击。

A. 推程的起始点B. 推程的中点C. 推程的终点D. 推程的起点和终点7、凸轮机构中通常用作主动件的是（ A ）。

A、凸轮B、从动杆C、轨道D、固定机架8、等加速等减速运动规律的位移曲线是（ B ）。

A、斜直线B、抛物线C、双曲线D、直线9、凸轮机构中从动件的最大升程叫（ C ）。

A、位移B、导程C、行程D、升程10、按等速运动规律工作的凸轮机构会产生（ B ）。

A、柔性冲击B、刚性冲击C、中性冲击D、剧烈冲击11、（ A ）从动杆的行程不能太大。

A、盘形凸轮机构B、移动凸轮机构C、圆柱凸轮机构12、对于较复杂的凸轮轮廓曲线，也能准确的获得所需的运动规律的从动杆（ A ）。

A、尖顶从动杆B、滚子从动杆C、平底从动杆D、曲面从动杆13、自动车床横刀架进给机构采用的凸轮机构是（ A ）A、圆柱凸轮机构B、移动凸轮机构C、盘形凸轮机构D、球面凸轮机构14、（ C ）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A、尖顶从动件B、滚子从动件C、平底从动件15、多用于传力小，速度低，传动灵敏场合的是（ A ）。

凸轮机构一、填空1.凸轮机构主要是由_______、_______和固定机架三个基本构件所组成。

2.按凸轮的外形，凸轮机构主要分为_______凸轮和_______凸轮两种基本类型。

3.从动杆与凸轮轮廓的接触形式有_______、_______和平底三种。

4.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的_______。

5.凸轮理论轮廓曲线上的点的某点的法线方向(即从动杆的受力方向）与从动杆速度方向之间的夹角称为凸轮在该点的_______。

6.随着凸轮压力角α增大，有害分力F2将会_______而使从动杆自锁“卡死”，通常对移动式从动杆，推程时限制压力角α_______。

7.凸轮机构从动杆等速运动的位移为一条_______线，从动杆等加速等减速运动的位移曲线为一条_______线。

8.等速运动凸轮在速度换接处从动杆将产生_______冲击，引起机构强烈的振动。

9.凸轮机构的移动式从动杆能实现_______。

(a 匀速、平稳的直线运动 b 简偕直线运动 c各种复杂形式的直线运动10.从动杆的端部形状有_______、_______和平底三种。

11.凸轮与从动件接触处的运动副属于_______。

(a 高副 b 转动副 c 移动副)12. 要使常用凸轮机构正常工作，必须以凸轮_______。

( a 作从动件并匀速转动 b 作主动件并变速转动 c 作主动件并匀速转动）13.在要求_______的凸轮机构中，宜使用滚子式从动件。

( a 传力较大 b 传动准确、灵敏 c 转速较高）14.使用滚子式从动杆的凸轮机构，为避免运动规律失真，滚子半径r与凸轮理论轮廓曲线外凸部分最小曲率半径ρ最小之间应满足_______。

(a r >ρ最小 b r =ρ最小 c r <ρ最小)15.凸轮与移动式从动杆接触点的压力角在机构运动时是_______。

( a 恒定的 b 变化的 c 时有时无变化的）16.当凸轮转角δ和从动杆行程H一定时，基圆半径r b与压力角α的关系是_______。

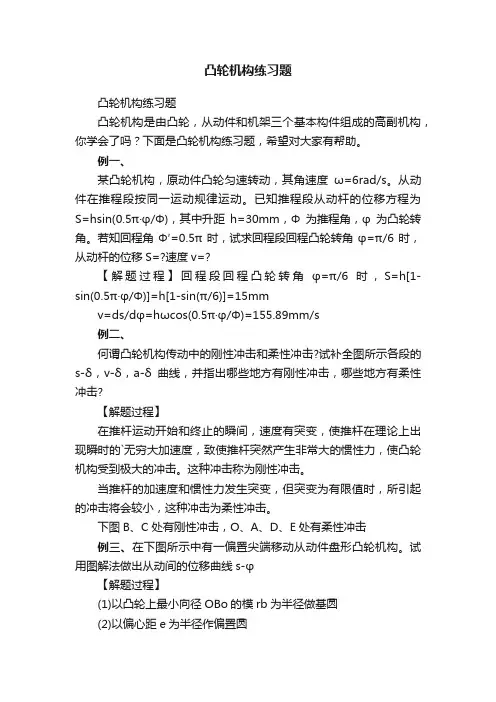

凸轮机构练习题
凸轮机构练习题
凸轮机构是由凸轮，从动件和机架三个基本构件组成的高副机构，你学会了吗？下面是凸轮机构练习题，希望对大家有帮助。

例一、
某凸轮机构，原动件凸轮匀速转动，其角速度ω=6rad/s。

从动件在推程段按同一运动规律运动。

已知推程段从动杆的位移方程为S=hsin(0.5π·φ/Φ)，其中升距h=30mm，Φ为推程角，φ为凸轮转角。

若知回程角Φ′=0.5π时，试求回程段回程凸轮转角φ=π/6时，从动杆的位移S=?速度v=?
【解题过程】回程段回程凸轮转角φ=π/6时，S=h[1-sin(0.5π·φ/Φ)]=h[1-sin(π/6)]=15mm
v=ds/dφ=hωcos(0.5π·φ/Φ)=155.89mm/s
例二、
何谓凸轮机构传动中的刚性冲击和柔性冲击?试补全图所示各段的s-δ，v-δ，a-δ曲线，并指出哪些地方有刚性冲击，哪些地方有柔性冲击?
【解题过程】
在推杆运动开始和终止的瞬间，速度有突变，使推杆在理论上出现瞬时的`无穷大加速度，致使推杆突然产生非常大的惯性力，使凸轮机构受到极大的冲击。

这种冲击称为刚性冲击。

当推杆的加速度和惯性力发生突变，但突变为有限值时，所引起的冲击将会较小，这种冲击为柔性冲击。

下图B、C处有刚性冲击，O、A、D、E处有柔性冲击
例三、在下图所示中有一偏置尖端移动从动件盘形凸轮机构。

试用图解法做出从动间的位移曲线s-φ
【解题过程】
(1)以凸轮上最小向径OBo的模rb为半径做基圆
(2)以偏心距e为半径作偏置圆
例四、。

凸轮机构练习题一、单项选择题（从给出的A、B、C、D中选一个答案）1 与连杆机构相比，凸轮机构最大的缺点是。

A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动2 与其他机构相比，凸轮机构最大的优点是。

A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大3 盘形凸轮机构的压力角恒等于常数。

A．摆动尖顶推杆B．直动滚子推杆C．摆动平底推杆D．摆动滚子推杆4 对于直动推杆盘形凸轮机构来讲，在其他条件相同的情况下，偏置直动推杆与对心直动推杆相比，两者在推程段最大压力角的关系为关系。

A．偏置比对心大B．对心比偏置大C．一样大D．不一定5 下述几种运动规律中，既不会产生柔性冲击也不会产生刚性冲击，可用于高速场合。

A．等速运动规律B．摆线运动规律（正弦加速度运动规律）C．等加速等减速运动规律D．简谐运动规律（余弦加速度运动规律）6 对心直动尖顶推杆盘形凸轮机构的推程压力角超过许用值时，可采用措施来解决。

A．增大基圆半径B．改用滚子推杆C．改变凸轮转向D．改为偏置直动尖顶推杆7．（）从动杆的行程不能太大。

A. 盘形凸轮机构B. 移动凸轮机构C. 圆柱凸轮机构8．（）对于较复杂的凸轮轮廓曲线，也能准确地获得所需要的运动规律。

A 尖顶式从动杆 B.滚子式从动杆 C. 平底式从动杆9．（）可使从动杆得到较大的行程。

A. 盘形凸轮机构 B 移动凸轮机构 C. 圆柱凸轮机构10．（）的摩擦阻力较小，传力能力大。

A 尖顶式从动杆 B. 滚子式从动杆 C 平底式从动杆11.（）的磨损较小，适用于没有内凹槽凸轮轮廓曲线的高速凸轮机构。

A. 尖顶式从动杆B.滚子式从动杆C. 平底式从动杆12．计算凸轮机构从动杆行程的基础是（）。

A 基圆 B. 转角 C 轮廓曲线13．凸轮轮廓曲线上各点的压力角是（）。

A. 不变的B. 变化的14．凸轮压力角的大小与基圆半径的关系是（）。

一、填空题[1]___________________________决定了从动杆的运动规律。

[2]凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

[3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。

[4]凸轮机构中的压力角是指__________________________________________间的夹角。

[5]凸轮机构常用的从动件运动规律有_______________________________，________________________________________，__________________________________及__________________________________。

[6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。

[7]在设计凸轮机构时，凸轮基圆半径取得越_____________，所设计的机构越紧凑，但是压力角_______________使机构的工作情况变坏。

[8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。

[9]在凸轮机构的设计中，适当加大凸轮的________________________是避免机构发生运动失真的有效措施。

[10]通常，可用适当增大凸轮________________________的方法来减小最大压力角。

[11]平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于_______________________。

[12]对于尖顶直动从动件凸轮机构，在其余条件不变的情况下，基圆半径越小，机构的传动效率____________________。

项目三凸轮机构一．判断题（认为正确的，在括号内画√,反之画Ｘ）1．由于凸轮机构是高副机构，所以与连杆机构相比，更适用于重载场合。

（）2．凸轮机构工作中，从动件的运动规律和凸轮转向无关。

（）3．凸轮机构的工作过程中按工作要求可不含远停程或近停程。

（）4．凸轮机构采用等加速等减速运动规律时，所引起的冲击为刚性冲击。

（）5．滚子从动件盘形凸轮的基圆半径是指凸轮理论轮廓上的最小向径。

（）6．同一凸轮与不同端部形式的从动件组合运动时，从动件的运动规律不变。

（）7．当滚子从动件盘形凸轮的理论廓线处外凸时，则无论滚子半径取何值，都可以保证其工作轮廓为光滑曲线。

（）8．凸轮机构的压力角越大，机构的传力性能越差。

（）9．对同一凸轮轮廓，其压力角的大小会因从动件端部形状的改变而改变。

（）10．当凸轮机构的压力角增大到一定值时，就会产生自锁现象。

（）11.在凸轮机构中，凸轮作主动件。

（）12.凸轮机构广泛用于机械自动控制。

（）13移动凸轮相对机架作直线往复移动。

（）14.在一些机器中，要求机构实现某种特殊的或复杂的运动规律，常采用凸轮机构。

（）15.根据实际需要，凸轮机构可以任意拟定从动件飞的运动规律。

（）16.凸轮机构中，从动作难于实现预定的运动规律。

（）17.凸轮机构中，所谓从动件作等速运动规律是指从动件上升时的速度和下降时的速度必定相等。

（）18.凸轮机构中，从动件作等速运动规律的原因是凸轮作等速转动。

（）19.凸轮机构中，从动件作等加速等减速运动规律，是指从动件上升时作等加速运动，而下降时作等减速运动。

（）20.凸轮机构产生的柔性冲击，不会对机器产生破坏。

（）21.凸轮机构中从动件的运动规律可按要求任意拟定。

（）22.凸轮机构的滚子半径越大，实际轮廓越小，则机构越小而轻，所以我们希望滚子半径尽量大。

（）23. 凸轮机构的压力角越小，则其动力特性越差，自锁可能性越大。

（）24.等速运动规律运动中存在柔性冲击。

（）25.凸轮的基圆半径越大，压力角越大。

项目三凸轮机构一．判断题（认为正确的，在括号内画√,反之画Ｘ）1．由于凸轮机构是高副机构，所以与连杆机构相比，更适用于重载场合。

（）2．凸轮机构工作中，从动件的运动规律和凸轮转向无关。

（）3．凸轮机构的工作过程中按工作要求可不含远停程或近停程。

（）4．凸轮机构采用等加速等减速运动规律时，所引起的冲击为刚性冲击。

（）5．滚子从动件盘形凸轮的基圆半径是指凸轮理论轮廓上的最小向径。

（）6．同一凸轮与不同端部形式的从动件组合运动时，从动件的运动规律不变。

（）7．当滚子从动件盘形凸轮的理论廓线处外凸时，则无论滚子半径取何值，都可以保证其工作轮廓为光滑曲线。

（）8．凸轮机构的压力角越大，机构的传力性能越差。

（）9．对同一凸轮轮廓，其压力角的大小会因从动件端部形状的改变而改变。

（）10．当凸轮机构的压力角增大到一定值时，就会产生自锁现象。

（）11.在凸轮机构中，凸轮作主动件。

（）12.凸轮机构广泛用于机械自动控制。

（）13移动凸轮相对机架作直线往复移动。

（）14.在一些机器中，要求机构实现某种特殊的或复杂的运动规律，常采用凸轮机构。

（）15.根据实际需要，凸轮机构可以任意拟定从动件飞的运动规律。

（）16.凸轮机构中，从动作难于实现预定的运动规律。

（）17.凸轮机构中，所谓从动件作等速运动规律是指从动件上升时的速度和下降时的速度必定相等。

（）18.凸轮机构中，从动件作等速运动规律的原因是凸轮作等速转动。

（）19.凸轮机构中，从动件作等加速等减速运动规律，是指从动件上升时作等加速运动，而下降时作等减速运动。

（）20.凸轮机构产生的柔性冲击，不会对机器产生破坏。

（）21.凸轮机构中从动件的运动规律可按要求任意拟定。

（）22.凸轮机构的滚子半径越大，实际轮廓越小，则机构越小而轻，所以我们希望滚子半径尽量大。

（）23. 凸轮机构的压力角越小，则其动力特性越差，自锁可能性越大。

（）24.等速运动规律运动中存在柔性冲击。

（）25.凸轮的基圆半径越大，压力角越大。

☼ 6-2-1《凸轮机构》练习题（一）☼班级姓名学号一、填空题：1、凸轮机构广泛应用于各种、和装置中。

2、凸轮机构可以实现各种的运动要求，且结构、。

3、凸轮机构是由、和三个基本构件组成的机构。

4、凸轮是一个具有的构件，一般为，作运动或。

5、与凸轮轮廓接触的构件一般作运动或，称为从动杆。

6、凸轮机构的基本特点在于能使从动件获得的运动规律，从动件的运动规律取决于凸轮。

7、按凸轮的形状分，凸轮有、、、。

8、盘形凸轮又称为，它是凸轮的。

9、盘形凸轮是一个绕回定轴转动且径向尺寸的盘形构件，其轮廓曲线位于。

10、盘形凸轮的结构，应用，但从动杆的不能太大，所以多用于的场合。

11、圆柱凸轮是在圆柱的上作出曲线轮廓，或在圆柱面上开有曲线。

从动杆一端顶在上或夹在中，当凸轮转动时从动杆沿或作运动或。

12、圆柱凸轮与从动件的运动不在同一平面内，因此是一种，可以使从动杆得到的行程。

13、按从动杆的运动方式分，凸轮机构有从动杆凸轮机构和从动杆凸轮机构。

14、按从动杆的端部结构形式分，有、、。

15、尖顶式从动杆凸轮机构构造、动作，但容易，适用于、和动作等场合。

16、滚子式从动杆凸轮机构中，凸轮接触，解决了凸轮机构的问题，故可用来传递的动力。

17、平底式从动杆凸轮机构中，凸轮对推杆的作用力始终于推杆的底边，故受力比较，而且凸轮与底面接触面，容易形成，减少了，但较差。

18、在运动副中，凸轮与从动件的接触属于副。

19、在凸轮机构中一般为主动件。

20、以凸轮的半径所作的圆称为基圆。

21、仪表中应用式从动杆凸轮机构。

22、盘形凸轮匀速转动，而凸轮没有变化时，从动杆停歇。

23、凸轮机构中从动杆锁合方式有外力锁合和锁合。

24、尖顶式从动杆多用于传力，速度较以及传动灵敏的场合。

二、判断题：（）1、凸轮机构可以任意改变凸轮轮廓形状而获得所需从动件的运动规律。

（）2、设计凸轮的轮廓曲线形状主要是根据强度要求。

（）3、盘形凸轮一般用于从动件行程很大的场合。

一、填空题[1]___________________________决定了从动杆的运动规律。

[2]凸轮机构中，凸轮基圆半径愈___________，压力角愈___________ ，机构传动性能愈好。

[3]凸轮机构是由___________________、____________________、 ____________________三个基本构件组成的。

[4]凸轮机构中的压力角是指__________________________________________间的夹角。

[5]凸轮机构常用的从动件运动规律有_______________________________，________________________________________，__________________________________及__________________________________。

[6]以凸轮的理论轮廓的最小向径为半径所做的圆称为凸轮的______________________。

[7]在设计凸轮机构时，凸轮基圆半径取得越_____________，所设计的机构越紧凑，但是压力角_______________使机构的工作情况变坏。

[8]按凸轮的形状凸轮可分为________________________、____________________________、和___________________________三大类。

[9]在凸轮机构的设计中，适当加大凸轮的________________________是避免机构发生运动失真的有效措施。

[10]通常，可用适当增大凸轮________________________的方法来减小最大压力角。

[11]平底垂直于导路的直动推杆盘形凸轮机构，其压力角等于_______________________。

[12]对于尖顶直动从动件凸轮机构，在其余条件不变的情况下，基圆半径越小，机构的传动效率____________________。

A。

永远等于0° B.等于常数 C。

随凸轮转角而变化 D.肯定大于0°二．填充题（每空2分，共20分）1.理论轮廓曲线相同而实际轮廓曲线不同的两个对心移动滚子从动件盘形凸轮机构，其从动件的运动规律是相同的。

（选填相同/不同）2.设计某移动从动件盘形凸轮机构,采用平底从动件可以保证凸轮机构在运动过程中压力角保持不变。

3.图示凸轮机构的名称是偏置移动从动件盘型凸轮机构。

（填充题3图）（填充题4图）4.在图示凸轮机构中，盘形凸轮的一段轮廓线为渐开线,且凸轮基圆与渐开线基圆半径相同(半径r0=10 mm），偏置距离e=10 mm,当从动件尖端与渐开线轮廓段在图示位置接触时,其压力角α= 0 。

5.在凸轮机构中，当从动件选择等速运动规律时，会产生刚性冲击。

6.当凸轮机构的压力角过大时，机构易出现锁死现象。

7.在设计滚子移动从动件盘形凸轮机构时,若发生凸轮实际轮廓变尖现象，为克服变尖现象，可采取的措施有__增大基圆半径___或____减小滚子半径___。

8.用作图法绘制凸轮廓线时，常采用的方法为有_____图解法__________。

9.凸轮机构中常用弹簧来保持凸轮和从动件紧密接触，弹簧在机构运动分析中不是一个构件.（选填是/不是）三、（本题10分)在图示偏置滚子移动从动件盘形凸轮机构中，在图中作出：（1）图示位置时推杆的压力角和位移；(2）凸轮从图示位置转过90°后，推杆的压力角和位移；（3）推杆的行程和所在位置的压力角.四、（本题10分）在图示偏心尖端移动从动件盘形凸轮机构中，已知图示为从动件推程起始位置，推程运动角ϕ1=120°，回程运动角ϕ2=60°，近休止角ϕ3=180°，试用反转法（保留做图线)绘出从动件的位移曲线（即s—ϕ曲线）。

五、（本题10分）图示凸轮机构中，凸轮廓线为圆形，几何中心在B点，请标出:1) 凸轮的理论廓线；2) 凸轮的基圆；3) 凸轮机构的偏距圆；4) 凸轮与从动件在D点接触时的压力角;5) 凸轮与从动件从在C点接触到在D点接触时凸轮转过的角度。

第5章凸轮机构一、填空题1.凸轮机构中的压力角是和所夹的锐角。

2.凸轮机构中，使凸轮与从动件保持接触的方法有和两种。

3.设计滚子从动件盘形凸轮机构时，滚子中心的轨迹称为凸轮的廓线；与滚子相包络的凸轮廓线称为廓线。

4.盘形凸轮的基圆半径是上距凸轮转动中心的最小向径。

5.从动件作等速运动的凸轮机构中，其位移线图是线，速度线图是线。

6.当初步设计直动尖顶从动件盘形凸轮机构中发现有自锁现象时，可采用、、等办法来解决。

7.在设计滚子从动件盘形凸轮轮廓曲线中，若出现时，会发生从动件运动失真现象。

此时，可采用方法避免从动件的运动失真。

8.用图解法设计滚子从动件盘形凸轮轮廓时，在由理论轮廓曲线求实际轮廓曲线的过程中，若实际轮廓曲线出现尖点或交叉现象，则与的选择有关。

9.在设计滚子从动件盘形凸轮机构时，选择滚子半径的条件是。

10.平底从动件盘形凸轮机构中，凸轮基圆半径应由来决定。

11.凸轮的基圆半径越小，则凸轮机构的压力角越，而凸轮机构的尺寸越。

12.凸轮基圆半径的选择，需考虑到、，以及凸轮的实际廓线是否出现变尖和失真等因素。

13.在许用压力角相同的条件下，从动件可以得到比从动件更小的凸轮基圆半径。

或者说，当基圆半径相同时，从动件正确偏置可以凸轮机构的推程压力角。

14.直动尖顶从动件盘形凸轮机构的压力角是指；直动滚子从动件盘形凸轮机构的压力角是指。

15.凸轮的基圆半径越小，则机构越，但过于小的基圆半径会导致压力角，从而使凸轮机构的传动性能变。

16.凸轮机构从动件运动规律的选择原则为。

17.凸轮机构中的从动件速度随凸轮转角变化的线图如图所示。

在凸轮转角处存在刚性冲击，在处，存在柔性冲击。

二、判断题1.偏置直动尖顶从动件盘形凸轮机构中，其推程运动角等于凸轮对应推程廓线所对中心角；其回程运动角等于凸轮对应回程廓线所对中心角。

------------- ( )2.在直动从动件盘形凸轮机构中进行合理的偏置，是为了同时减小推程压力角和回程压力角。
