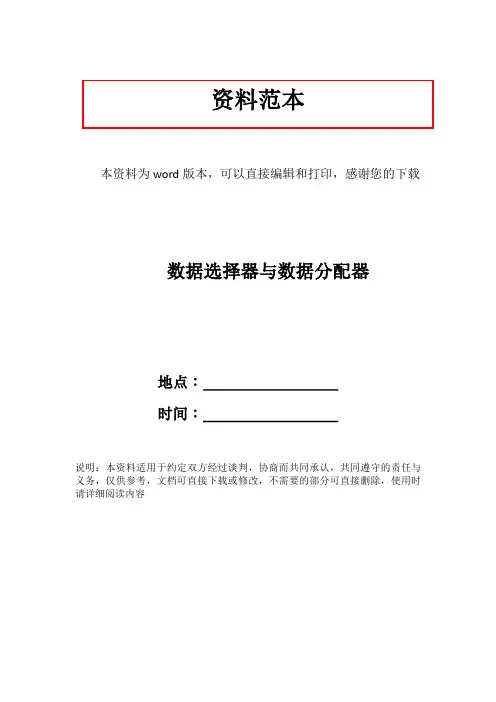

资料范本本资料为word版本,可以直接编辑和打印,感谢您的下载数据选择器与数据分配器地点:__________________时间:__________________说明:本资料适用于约定双方经过谈判,协商而共同承认,共同遵守的责任与义务,仅供参考,文档可直接下载或修改,不需要的部分可直接删除,使用时请详细阅读内容3.3 数据选择器与数据分配器本次重点内容:1、数据选择器的电路原理与功能。
2、用数据选择器实现函数。
3、数字分配器的电路和功能教学过程3.3.1 数据选择器在多路数据传输过程中,经常需要将其中一路信号挑选出来进行传输,这就需要用到数据选择器。
在数据选择器中,通常用地址输入信号来完成挑选数据的任务。
如一个4选1的数据选择器,应有两个地址输入端,它共有22=4种不同的组合,每一种组合可选择对应的一路输入数据输出。
同理,对一个8选1的数据选择器,应有3个地址输入端。
其余类推。
而多路数据分配器的功能正好和数据选择器的相反,它是根据地址码的不同,将一路数据分配到相应的一个输出端上输出。
根据地址码的要求,从多路输入信号中选择其中一路输出的电路,称为数据选择器。
其功能相当于一个受控波段开关。
多路输入信号:N个。
输出:1个。
地址码:n位。
应满足2n≥N。
(一)、4选1数据选择器1、逻辑电路:D3、D2、D1、D0为数据输入端,A1、A0为地址信号输入端,Y为数据输出端,为使能端,又称选通端,输入低电平有效。
2、真值表:4选取1数据选择器的真值表。
3.由真值表可写出输出逻辑函数式(二)8选1数据选择器MSI器件TTL 8:选1数据选择器CT74LS1511.逻辑功能示意图:D7、D6、D5、D4、D3、D2、D1、D0为数据输入端,A2、A1、A0为地址信号输入端。
Y和为互补输出端,为使能端,又称选通端,输入低电平有效。
2.数据选择器CT74LS151的真值表3.输出逻辑函数:(三)用数据选择器实现组合逻辑函数实现原理:数据选择器是一个逻辑函数的最小项输出器:而任何一个n位变量的逻辑函数都可变换为最小项之和的标准式,Ki的取值为0或1,所以,用数据选择器可很方便地实现逻辑函数。
实验四_数据选择器和数据分配器实验四数据选择器和数据分配器⼀、实验⽬的1. 掌握数据选择器和数据分配器的⼯作原理和特点;2. 熟悉数据选择器、数据分配器的管脚排列和逻辑功能;3. 熟悉数据选择器、分配器的扩展⽅法。
⼆、预习要求1. 复习有关数据选择器和数据分配器的章节;2. 按实验内容的要求,做好实验预习报告,画好实验线路图和记录表格。
三、实验设备与器件1. TDN-DS 数字逻辑电路/数字系统设计教学实验系统。
2. 74LS151和74LS138各⼀⽚。
3. 数字万⽤表,连接导线若⼲。
四、实验的原理数据选择器⼜叫多路开关,其基本功能相当于多位开关,其集成电路有“四选⼀”、“⼋选⼀”、“⼗六选⼀”等多种类型。
我们以“⼋选⼀”数据选择器74LS151为例进⾏实验论证。
数据选择器的应⽤很⼴,它可实现任何形式的逻辑函数、将并⾏码变成串⾏码和组成数码⽐较器等。
例如在计算机数字控制装置和数字通信系统中,往往要求将并⾏形式的数据转换成串⾏的形式。
若⽤数据选择器就能很容易完成这种转换。
只要将欲变换的并⾏码送到数据选择器的信号输⼊端,使组件的控制信号按⼀定的编码(如⼆进制码)顺序依次变化,则可在输出端获得串⾏码输出,如图1所⽰。
CB ASQ 0Q 1Q 2并⾏数据输⼊选通D 7D 6D 5D 4D 3D 2D 1D 0串⾏数据输出Y⼆进制计数器数据选择器图4-1 变并⾏码为串⾏码的⽰意图数据分配器实际上其逻辑功能与数据选择器相反,它的功能是使数据由⼀个输⼊端向多个输出端中的某⼀个进⾏传送,它的电路结构类似于译码器,所不同的是多了⼀个输⼊端。
若数据分配器的输⼊端恒为1,它就成了译码器。
实际上,我们可以⽤译码器集成电路充当数据分配器。
例如,⽤2-4线译码器充当四路数据分配器,3-8线译码器充当⼋路数据分配器。
具体是将译码器的译码输出充当数据分配器输出,⽽将译码器的使能输⼊充当数据分配器的数据输⼊。
数据选择器和分配器组合起来,可实现多路分配,即在⼀条信号线上传输多路信号,图4-2即为多路信号的⽰意图。
