高速铁路牵引供电系统设计

高速铁路供电系统的设计与改进随着科技的进步和社会的发展，高速铁路作为一种较为高效快捷的交通工具，被广泛应用于世界各地。

而高速铁路供电系统作为高速铁路运行的重要组成部分，则对铁路的安全和运行功效产生重要影响。

本文将探讨高速铁路供电系统的设计与改进，以期提升铁路的运行效率和可靠性。

1. 供电系统的基本原理与发展高速铁路供电系统的基本原理是通过由牵引变电所提供的交流电，经过集电装置、接触网和接触轨与列车接触，实现对列车电能的传递。

供电系统的发展经历了初期的直流供电到后来的交流供电的转变。

交流供电相比于直流供电具有线路损耗低、电能经济性好等优势，因此成为了现代高速铁路的主要供电方式。

2. 供电系统设计的关键问题2.1 接触网的高度和形状设计接触网的高度和形状设计是供电系统设计的关键问题之一。

合理的接触网设计可以保证列车与接触网的正常接触，减少能量损耗并提高供电效率。

在高速铁路中，接触网的高度应该符合列车的动态和静态要求，同时能够适应列车高速运行产生的空气动力学效应。

2.2 牵引供电系统的电压选择牵引供电系统的电压选择是供电系统设计的另一个关键问题。

电压水平的选择直接关系到供电系统的输电容量、设备成本和能效。

高速铁路中，常采用的供电电压为25kV，但随着铁路的发展和技术的进步，更高电压的引入可以提高供电系统的输电能力，降低输电线路的损耗。

2.3 供电系统的自动化控制供电系统的自动化控制是提高供电系统可靠性和运行效率的重要手段。

通过引入现代化的监测与控制系统，可以实时监测供电设备的工作状态、电能传输效率和故障信息，并进行自动化调整和故障排除。

而且，自动化控制系统还可以优化供电系统的供电策略，提高能源利用效率。

3. 高速铁路供电系统的改进与创新随着科技和经验的积累，高速铁路供电系统也在不断改进与创新中。

下面将分别从技术改进和管理创新两个方面进行讨论。

3.1 技术改进技术改进方面主要包括：- 新型高效能集电装置的研发。

高速铁路列车牵引系统设计与性能研究一、引言高速铁路作为一种现代化、高效率的交通运输方式，正逐渐取代传统的铁路运输方式成为人们出行的首选。

而高速铁路列车的牵引系统作为其核心技术之一，对列车的运行安全、舒适性和效率具有重要影响。

本文将对高速铁路列车牵引系统的设计与性能进行研究和分析。

二、牵引系统的设计原理高速铁路列车的牵引系统主要是指电力牵引系统。

该系统由电力机车或高速列车的牵引逆变器、牵引变压器、驱动电机和控制系统等组成，其主要功能是提供适量的牵引力，使列车正常运行。

1. 牵引逆变器牵引逆变器是牵引系统的核心组成部分，它将直流电源转换为交流电源，通过调节电压和频率控制驱动电机的转速和扭矩。

逆变器的设计应考虑效率高、噪音低、体积小以及电磁兼容性等因素。

2. 牵引变压器牵引变压器用于将高压电网供电的电能转换为适合列车牵引电机的低电压和高电流的电能。

牵引变压器的设计应考虑功率损耗、温升等因素，以确保高效率和安全性能。

3. 驱动电机高速铁路列车一般采用三相异步电动机或同步电动机作为牵引电机。

驱动电机的设计与选型应考虑其额定功率、转速范围、效率和可靠性等因素。

4. 控制系统牵引系统的控制系统包括驱动控制器、牵引力控制器和牵引力反馈系统等。

控制系统的优化设计可以改善列车的牵引性能、提高安全性和乘坐舒适度。

三、牵引系统性能研究高速铁路列车的牵引系统性能对列车的运行安全和乘坐舒适度至关重要。

对牵引系统的性能进行科学研究和优化设计，可以提高列车的牵引能力、降低能耗、改善运行稳定性。

1. 牵引力控制牵引力控制是牵引系统的关键性能之一。

合理控制牵引力的大小，可以提高列车的启动加速度和爬坡能力，并保证列车在不同路况下的牵引力稳定性。

通过控制系统对牵引力进行精确调节和反馈控制，可以有效降低列车的能耗和磨损。

2. 制动控制制动控制是牵引系统的另一个重要性能参数。

合理的制动控制可以确保列车在运行过程中的平稳减速和停车操作。

牵引系统应具备快速响应的制动控制能力，能够根据不同速度和负载条件下的制动需求进行精确调节。

高速铁路牵引供电系统1.牵引变电所牵引变电所是电气化铁路的心脏，其作用是将110 kV（220 kV）三相交流电变换成27.5 kV（或55 kV）单相工频交流电，并供给电力牵引网和电力机车。

此外，有少数牵引变电所还需担负10 kV动力负荷。

所以，牵引变电所具有3个主要功能：接受三相电能，降压分配电能，减相以单相馈出供给牵引网。

2.分区亭在电气化铁路上，为了提高运行的可靠性，增加供电工作的灵活性，在相邻变电所供电的相邻两供电分区的分界处常用分相绝缘器断开，若在断开处设置开关设备和相应的配电装置，则组成分区亭。

在复线电气化区段，分区亭的主要功能如下：（1）使同一供电臂上的上、下行接触网并联工作或单独工作。

当并联工作时，分区亭内的断路器闭合以提高接触网的末端电压；当单独工作时，断路器打开。

（2）当同一供电臂上的上、下行接触网（并联工作）发生短路事故时，由牵引变电所相应的馈线断路器和分区亭中的断路器配合动作，切除事故区段，缩小事故范围；非事故区段仍可正常供电。

（3）当某牵引变电所全所停电时，可闭合分区亭中的越区隔离开关，由相邻牵引变电所向停电牵引变电所进行越区供电。

总之，分区亭的作用是：对单线牵引网，使两相邻供电臂单独工作或实现越区供电；对双线牵引网，使上、下行接触网并联，提高末端电压，缩小事故范围和实行必要时的越区供电。

3.开闭所当远离牵引变电所的枢纽站、电力机务段等大宗负荷需要多条馈电线向这些接触网分组供电时，一般采用建立开闭所的办法来解决。

开闭所是指不进行电压变换而用开关设备实现电路开闭的配电所。

开闭所一般有两条进线，然后多路馈出向枢纽站场接触网各分段供电，进线和出线均经过断路器，以实现接触网各分段停、供电的灵活运行，又由于断路器对接触网短路故障进行保护，从而可以缩小事故停电范围。

开闭所的作用是增加馈线数目，将主线接触网与分支接触网分开，缩小事故范围，提高供电可靠性，保证枢纽站、站场装卸作业和接触网分组检修的灵活性和安全性；降低牵引变电所的复杂程度，还可实现上、下行扭接，保证在事故情况下供电，正常情况下扭接有利于改善牵引网电压水平，降低电能损失。

高速铁路电力牵引供电工程细部设计和工艺质量标准随着交通运输业的发展，高速铁路成为现代出行的重要交通工具。

作为高速铁路的重要组成部分，电力牵引供电系统的设计和工艺质量至关重要。

本文将对高速铁路电力牵引供电工程的细部设计和工艺质量标准进行详细说明。

文章将分别从细部设计和工艺质量标准两个方面展开阐述。

一、高速铁路电力牵引供电工程细部设计1. 设备选型在高速铁路电力牵引供电工程中，设备选型是至关重要的一环。

应选择符合国家标准、质量可靠的供电设备，以保障高速铁路牵引供电系统的安全可靠运行。

选型时应考虑设备的功率、可靠性、使用寿命等因素，确保设备能够满足高速铁路牵引供电系统的需求。

2. 设备布置设备布置应考虑高速铁路牵引供电系统的整体布局，合理安排设备的位置，保证设备之间的连接合理、便于维护检修。

还要考虑设备布置对电力线路的影响，避免设备布置对线路运行产生不利影响。

3. 线路设计在电力牵引供电系统中，电力线路的设计直接关系到系统的安全稳定运行。

应根据线路的长度、负载情况等因素进行合理设计，确保线路的输电能力和稳定性。

还要考虑线路的绝缘、接地等细节设计，以保障电力牵引供电系统的安全运行。

二、高速铁路电力牵引供电工程工艺质量标准1. 施工工艺高速铁路电力牵引供电工程的施工工艺应符合国家标准和行业规范，严格按照设计方案进行施工。

施工过程中应做好施工记录，确保工程质量的可追溯性。

还要加强对施工人员的培训，提高其技术水平，确保施工质量。

2. 设备安装在设备安装过程中，应严格按照设备安装说明进行操作，确保设备安装合理稳固。

对设备的接线、连接等细节应严格把关，杜绝因设备安装不规范而导致的安全隐患。

3. 工艺检测工程完成后，应进行工艺检测，确保高速铁路电力牵引供电系统的工艺质量符合要求。

检测内容应包括设备运行情况、线路传输质量等方面，确保系统运行稳定可靠。

通过对高速铁路电力牵引供电工程细部设计和工艺质量标准的详细阐述，可以看出，高速铁路电力牵引供电工程的设计和质量标准对系统运行安全稳定具有至关重要的意义。

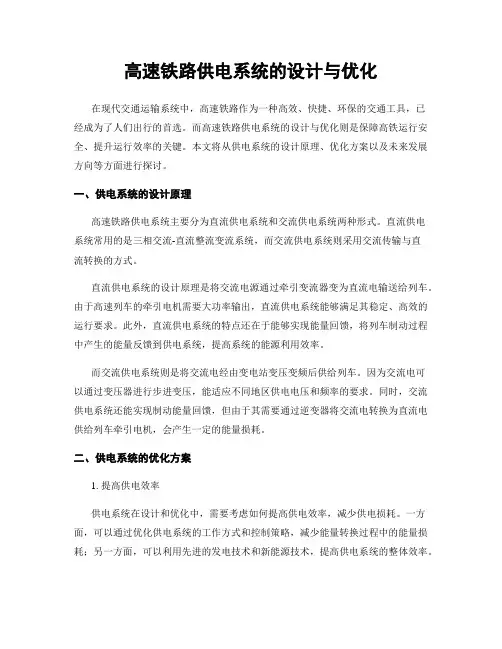

高速铁路供电系统的设计与优化在现代交通运输系统中，高速铁路作为一种高效、快捷、环保的交通工具，已经成为了人们出行的首选。

而高速铁路供电系统的设计与优化则是保障高铁运行安全、提升运行效率的关键。

本文将从供电系统的设计原理、优化方案以及未来发展方向等方面进行探讨。

一、供电系统的设计原理高速铁路供电系统主要分为直流供电系统和交流供电系统两种形式。

直流供电系统常用的是三相交流-直流整流变流系统，而交流供电系统则采用交流传输与直流转换的方式。

直流供电系统的设计原理是将交流电源通过牵引变流器变为直流电输送给列车。

由于高速列车的牵引电机需要大功率输出，直流供电系统能够满足其稳定、高效的运行要求。

此外，直流供电系统的特点还在于能够实现能量回馈，将列车制动过程中产生的能量反馈到供电系统，提高系统的能源利用效率。

而交流供电系统则是将交流电经由变电站变压变频后供给列车。

因为交流电可以通过变压器进行步进变压，能适应不同地区供电电压和频率的要求。

同时，交流供电系统还能实现制动能量回馈，但由于其需要通过逆变器将交流电转换为直流电供给列车牵引电机，会产生一定的能量损耗。

二、供电系统的优化方案1. 提高供电效率供电系统在设计和优化中，需要考虑如何提高供电效率，减少供电损耗。

一方面，可以通过优化供电系统的工作方式和控制策略，减少能量转换过程中的能量损耗；另一方面，可以利用先进的发电技术和新能源技术，提高供电系统的整体效率。

例如，可以采用智能配电系统来实现对各个供电设备的精确控制和调度，减少能量损耗和系统负荷过大的问题。

同时，结合清洁能源技术，如太阳能、风能等，供电系统可以实现对可再生能源的应用和接入，以降低对传统能源的依赖，减少环境污染。

2. 提高供电可靠性高速铁路作为重要的交通工具，需要具备高度可靠的供电系统，以确保列车的正常运行和乘客的安全。

供电系统的设计和优化过程中，需要考虑如何提高供电系统的可靠性和故障恢复能力。

一方面，可以通过采用冗余设计、并联运行等手段，提高供电设备的备份和互联能力，使系统在出现故障时能够自动转换或部分维持运行。
