酸再生总体描述一、概况京唐公司1700冷轧盐酸再生项目引进的是美国ISSI公司的盐酸再生技术。
该项目分为两部分，一是用化学方法脱硅，脱硅能力为10000L/h；二是用喷雾焙烧法进行盐酸废液的热分解而生成再生盐酸及氧化铁粉，设计能力为10000L/h的盐酸再生厂进行脱硅酸液（PIL）的再生处理。
它的建成投产将为1700冷轧酸洗段生产顺行奠定坚实的基础，确保为酸轧提供合格的再生盐酸，同时生产出大量高附加值的氧化铁粉。
二、工艺描述2.1工艺布置简图（如图1、图2）图1 脱硅工艺布置简图图2 酸再生工艺布置简图2.2工艺流程大气废铁气体风机中和洗涤塔废酸液（WPL）石墨加热器25%氨水25%氨水液体UIL罐石墨冷却器1#PH值调整罐2#PH值调整罐絮凝罐沉淀罐缓冲罐（PIL）压缩空气压缩空气压滤机滤饼PIL储罐氧化物破碎机旋转阀1#洗涤塔2#洗涤塔主风机大气热螺旋输送机旋转阀振动筛大气布袋除尘器氧化物仓装袋机2.3工艺流程简述2.3.1 脱硅工艺流程简述废酸液通过浸溶塔中加入的废钢，可以消除其中大部分游离的HCl，再经过1#、2#PH值调整槽中加入的定量氨水，同时鼓入一定量的压缩空气，使游离的HCL全部消除，产生Fe（OH）2、Fe（OH）3，再向絮凝罐中加入稀释的絮凝剂，使SiO2包裹在Fe（OH）3的空间点阵结构中形成沉淀，经沉淀罐沉淀分离出来，从而达到脱硅的目的。
沉淀罐底部的泥浆经过滤挤压机进行过滤、挤压，滤液和沉淀罐上方溢流下来的清液流入PIL收集罐，再用泵送到罐区的PIL储罐作为盐酸再生（ARP）生产使用。
脱硅工艺主要化学反应方程式如下：2HCl + Fe = FeCl2 + H2 （浸溶塔中）FeCl2 + 2NH3 + 2H2O = Fe(OH)2 + 2NH4ClFeCl3 + 3NH3 + 3H2O = Fe(OH)3 + 3NH4Cl2.3.2 酸再生工艺流程简述喷雾焙烧法盐酸再生原理是废盐酸在高温状态下与水、氧发生化学反应，生成Fe2O3和HCl。
酸再生操作规程1．主要技术参数1.1机组能力：处理废酸量6m3/h1.2废酸：来自酸洗机组总铁量：120g/L总HCL：200g/L（游离和化合）1.8新盐酸性能及盐酸酸洗原液的配制新盐酸（工业合成盐酸GB320-93）无色或浅黄色透明液体，用于配制酸洗机组用盐酸酸洗原液，其性能指标如下表：。
酸过滤站送至焙烧炉顶部，再经喷杆、过滤网、喷嘴进入焙烧炉进行喷洒。
焙烧炉设有3杆喷枪，每杆喷枪上各装有5个喷嘴，喷枪可自动插入焙烧炉内部。
焙烧炉本体是个钢壳，内衬有耐火耐酸砖，在本体上呈切线均布3个烧嘴加热（600～650℃），使喷洒到炉内浓缩酸蒸发、干燥、结晶分解，其在焙烧炉内反应如下：2FeCl2+2H2O+1/2O2=Fe2O3+4HCL 2FeCl3+3H2O=Fe2O3+6HCL分解后的Fe2O3固体颗粒，以粉末形式落在焙烧炉下部锥体中，经破碎机、旋转阀排放出去，旋转阀可以使焙烧炉内部气体同外部气体隔离开，破碎机用来破碎从焙烧炉壁落下的团块。
焙烧炉炉内气体由燃烧废气、水蒸汽和氯化氢气体组成。
焙烧炉顶部出来的炉气通过双旋风分离器将炉气中夹带的部分氧化铁粉大部分分离出来，分离出来的氧化铁粉经铁粉返回管道和旋转阀返回到焙烧炉底部。
然后焙烧炉气进入预浓缩器，在预浓缩器中，高温炉气直接与循环酸接触，冷却和清洗炉气中残留的微量氧化物，并进入吸收塔。
的炉在料仓上部安装有一台塑烧板式除尘器，以过滤输送氧化铁粉时用过的空气，然后将空气排放到大气中。
料仓中的氧化铁粉，经门型阀进到装袋机装袋外卖。
机组主要工艺过程参数，即温度、压力和流量在控制室中都可以显示出来，而重要的操作参数都自动地由PLC系统控制，设备的启动、控制和停车都可由键盘完成。
报警和功能错误都由一个独立的报警备忘录中记录，因此，操作员很容易从控制室中检查设备的运行状态，并由打印机提供班报告。
机组的电气传动和自动化仪表，用来保证系统正常运行和简化操作。
PLC系统可保证在系统出现任何故障情况下都能及时反映出来，可以连接自动报警、自动停机。

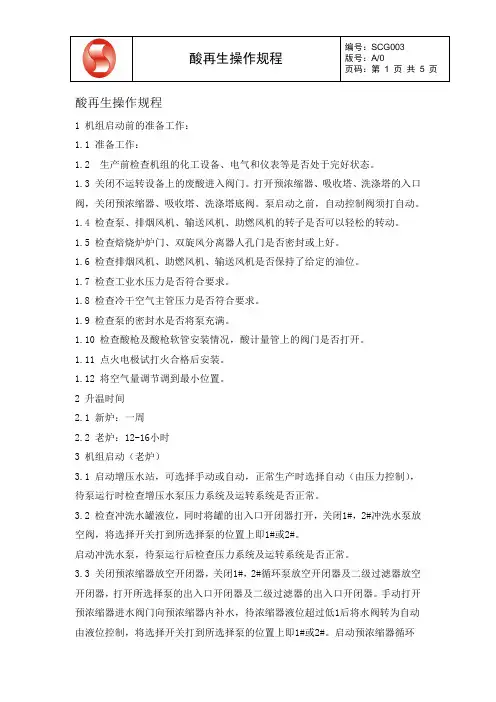

酸再生操作规程1 机组启动前的准备工作：1.1 准备工作：1.2 生产前检查机组的化工设备、电气和仪表等是否处于完好状态。
1.3 关闭不运转设备上的废酸进入阀门。
打开预浓缩器、吸收塔、洗涤塔的入口阀，关闭预浓缩器、吸收塔、洗涤塔底阀。
泵启动之前，自动控制阀须打自动。
1.4 检查泵、排烟风机、输送风机、助燃风机的转子是否可以轻松的转动。
1.5 检查焙烧炉炉门、双旋风分离器人孔门是否密封或上好。
1.6 检查排烟风机、助燃风机、输送风机是否保持了给定的油位。
1.7 检查工业水压力是否符合要求。
1.8 检查冷干空气主管压力是否符合要求。
1.9 检查泵的密封水是否将泵充满。
1.10 检查酸枪及酸枪软管安装情况，酸计量管上的阀门是否打开。
1.11 点火电极试打火合格后安装。
1.12 将空气量调节调到最小位置。
2 升温时间2.1 新炉：一周2.2 老炉：12-16小时3 机组启动（老炉）3.1 启动增压水站，可选择手动或自动，正常生产时选择自动（由压力控制），待泵运行时检查增压水泵压力系统及运转系统是否正常。
3.2 检查冲洗水罐液位，同时将罐的出入口开闭器打开，关闭1#，2#冲洗水泵放空阀，将选择开关打到所选择泵的位置上即1#或2#。
启动冲洗水泵，待泵运行后检查压力系统及运转系统是否正常。
3.3 关闭预浓缩器放空开闭器，关闭1#，2#循环泵放空开闭器及二级过滤器放空开闭器，打开所选择泵的出入口开闭器及二级过滤器的出入口开闭器。
手动打开预浓缩器进水阀门向预浓缩器内补水，待浓缩器液位超过低1后将水阀转为自动由液位控制，将选择开关打到所选择泵的位置上即1#或2#。
启动预浓缩器循环泵，，待泵运行后检查压力系统及运转系统是否正常。
3.4 关闭吸收塔放空开闭器，关闭1#，2#泵放空开闭器，将选择开关打到所选择泵的位置上即1#或2#。
启动吸收塔给料泵，待泵运行后检查压力系统及运转系统是否正常。
3.5 关闭洗涤塔放空开闭器，关闭1#，2#泵放空开闭器，将选择开关打到所选择泵的位置上即1#或2#。
酸再生工艺简介来自酸洗机组的废酸，收集在废酸罐中，用废酸泵经废酸过滤器送入预浓缩器，由预浓缩器循环泵经浓缩酸过滤器送至预浓缩器顶部喷洒，与来自焙烧炉的炉气（395°）进行直接热交换，蒸发废酸中部分水份，废酸得到浓缩。
浓缩后的废酸由焙烧炉给料泵经过滤站送至焙烧炉顶部，再经喷杆，过滤网，喷嘴进入焙烧炉喷洒。
焙烧炉本体上呈切线分布两个烧嘴加热。
使喷洒到炉内浓缩酸蒸发、干燥、结晶分解。
其在炉内反应如下:2FeCl2+2H2O+1/2O2=Fe2O3+4HCL2FeCl3+3H2O=Fe2O3+6HCL分解后的Fe2O3固体颗粒，以粉末形式落在焙烧炉下部椎体中，经破碎机、旋转阀排出，由一气动输送系统输送到铁粉料仓。
在料仓上部安装有一台塑烧板式除尘器，以过滤输送氧化铁粉时用过的空气，然后将空气排放到大气中。
料仓中的氧化铁粉，经门型阀进到装袋机装袋。
焙烧炉气（由燃烧废气，水蒸汽和氯化氢气体组成）自顶部出来经双旋风分离器将炉气中夹带的部分氧化铁粉分离出来，氧化铁粉经管道返回到焙烧炉底部。
炉气进入预浓缩器，直接与循环酸接触，冷却和清洗炉气中残留的微量氧化物，并进入吸收塔，与经吸收塔给料泵送至顶部喷洒的冲洗水均匀接触。
炉气中的氯化氢成分被水吸收形成再生酸。
再生酸从塔底部自流至再生酸储罐中。
含有微量氯化氢气体的炉气从吸收塔顶部离开，经排烟风机进入洗涤塔（排烟风机控制系统处于负压状态，保证不会有氯化氢泄露出来），用冲洗水喷淋洗涤。
在洗涤塔上部烟囱脱盐水再进行两段洗涤。
洗涤水流至收集水罐，用于吸收塔喷洒，使含酸清洗水全部回收。
废气达标排放。
工艺流程简图：酸洗车间冲洗水酸洗车间废酸↓↓冲洗水罐废酸罐（100m³*1个）（100m³*2个）经冲洗水过滤器经废酸过滤器↓浓缩酸铁粉焙烧炉铁粉仓高温含酸炉气装袋外卖含酸炉气再生酸吸收塔再生酸罐酸洗车间（50m³*4个）炉气洗涤塔净化后炉气排放韩非子名言名句大全，韩非子寓言故事,不需要的朋友可以下载后编辑删除！！1、千里之堤，毁于蚁穴。
酸再生设备工艺说明(总30页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--废酸再生工厂设备的情况说明1、焙烧炉（Spray Roaster）－图号 32250工作原理：焙烧炉由燃气加热到600~700℃之间。
被浓缩的废酸经炉顶的喷嘴雾化喷洒成微小液滴，浓缩酸中的氯化铁颗粒在燃烧的气体中被焙烧成游离氯化气和氧化铁。
物理结构：焙烧炉为立式圆柱形焊接结构。
混凝土基础酸液注入口烟气出口来自旋风分离机的铁粉主燃烧室2、旋风除尘分离机（Dust Cyclone）－图号 32170工作原理：双旋风除尘分离机用於分离焙烧炉烟气中带出的氧化铁粉颗粒。
被分离出的氧化铁粉颗粒通过旋转阀及插入焙烧炉中的斜管再进入焙烧炉下部。
物理结构：分离器由两个锥形体构成，用耐磨钢制成。
3、氧化铁粉装置（Oxide Air Blaster）－图号 33340在氧化铁粉储槽的出口处安装有此装置，系利用瞬间喷出爆炸的压缩空气直接吹进下方锥形部位，避免大量铁粉造成阻塞。
铁粉排放口气爆枪混凝土基础铁粉过滤器4、酸再生储槽过滤装置（Storage Tanks Filter for ARP）－图号 22210；22211本过滤装置是用于分离废酸中的固体物质，过滤器内衬胶并装有滤芯。
预浓缩酸过滤器废酸液过滤器5、除氯装置（Chloride Reduction）－图号 33110为了减少氧化铁粉中的氯化物含量在螺旋输送机上装有小型燃烧器，将含有HCl 的气体通过热螺旋输送机经过除尘分离器输回反应炉中。
6、洗涤塔液滴分离设备（Scrubber Drop Separator）－图号 32561洗涤塔是用冲洗水直接射入含有粉尘颗粒的烟气中。
然後冲洗水和烟气在文丘里管端加速雾化，藉以分离出水和铁粉颗粒。
连续不断流出的烟气和水由分离机分离，向下流的水由下方的喷嘴排放，烟气则分离後由上方排出。
7、酸再生储槽泵（Storage Tanks Pump for ARP）－图号<1>酸洗酸泵：用於将废酸罐中的废酸送入纯化工厂的除硅装置设计：离心泵由AC马达驱动、2900转/分<2>冲洗水泵：用於提供吸收塔、预浓缩器、再生酸罐冲洗水以便配置酸溶液设计：离心泵由AC马达驱动、2900转/分<3>再生酸泵：用於向酸洗生产线输送再生酸设计：离心泵由AC马达驱动、2950转/分<4>新酸泵：用於将新酸从槽车卸至新酸罐设计：离心泵由AC马达驱动、2900转/分<5>废酸泵：用於向预浓缩器输送废酸设计：离心泵由AC马达驱动、2900转/分8、预浓缩塔（Preconcentrator）－图号 32280工作原理：来自焙烧炉的热气从预浓缩器上部进入之後，与预浓缩器盖上的4个喷嘴喷洒的废酸直接进行热交换，将废酸浓缩至70~80％。

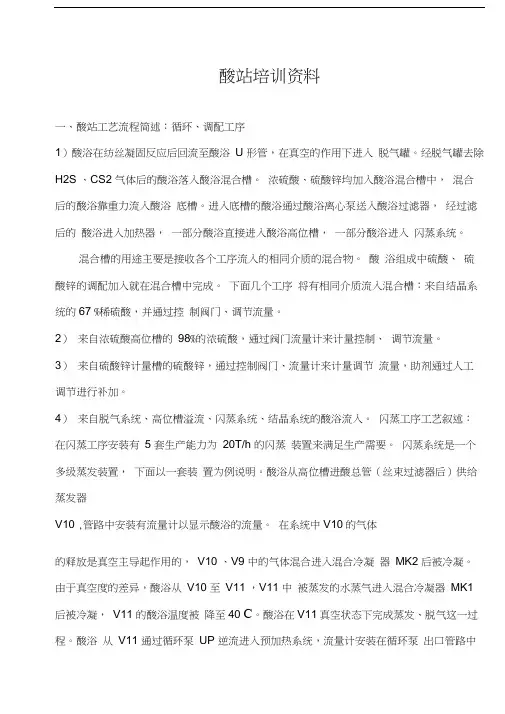

酸站培训资料一、酸站工艺流程简述：循环、调配工序1）酸浴在纺丝凝固反应后回流至酸浴U 形管，在真空的作用下进入脱气罐。
经脱气罐去除H2S 、CS2 气体后的酸浴落入酸浴混合槽。
浓硫酸、硫酸锌均加入酸浴混合槽中，混合后的酸浴靠重力流入酸浴底槽。
进入底槽的酸浴通过酸浴离心泵送入酸浴过滤器，经过滤后的酸浴进入加热器，一部分酸浴直接进入酸浴高位槽，一部分酸浴进入闪蒸系统。
混合槽的用途主要是接收各个工序流入的相同介质的混合物。
酸浴组成中硫酸、硫酸锌的调配加入就在混合槽中完成。
下面几个工序将有相同介质流入混合槽：来自结晶系统的67 %稀硫酸，并通过控制阀门、调节流量。
2）来自浓硫酸高位槽的98%的浓硫酸，通过阀门流量计来计量控制、调节流量。
3）来自硫酸锌计量槽的硫酸锌，通过控制阀门、流量计来计量调节流量，助剂通过人工调节进行补加。
4）来自脱气系统、高位槽溢流、闪蒸系统、结晶系统的酸浴流入。
闪蒸工序工艺叙述：在闪蒸工序安装有5 套生产能力为20T/h 的闪蒸装置来满足生产需要。
闪蒸系统是一个多级蒸发装置，下面以一套装置为例说明。
酸浴从高位槽进酸总管（丝束过滤器后）供给蒸发器V10 ,管路中安装有流量计以显示酸浴的流量。
在系统中V10的气体的释放是真空主导起作用的，V10 、V9 中的气体混合进入混合冷凝器MK2 后被冷凝。
由于真空度的差异，酸浴从V10 至V11 ，V11 中被蒸发的水蒸气进入混合冷凝器MK1 后被冷凝，V11 的酸浴温度被降至40 C。
酸浴在V11真空状态下完成蒸发、脱气这一过程。
酸浴从V11 通过循环泵UP 逆流进入预加热系统，流量计安装在循环泵出口管路中以显示循环量。
酸浴连续的从预加热器A8—A1 —H （加热器）进入蒸发器V1 中。
酸浴在预加热器（A8 --------- A1 ）中加热的蒸气是来自相对应蒸发器中产生的二次蒸汽。
酸浴在加热器中经过四个加热过程，耗用的蒸汽是来自蒸汽站，焙烧VDK 二次汽用于酸浴预加热器A0 的加热（也可以使用新鲜蒸汽）。
酸再生工艺操作规程酸再生是一种重要的工艺，用于回收和再利用废酸。
以下是一个酸再生工艺操作规程，详细描述了相关流程和操作要求。
一、工艺流程1.预处理：将废酸收集到专用容器中，并进行初步过滤，去除固体杂质和悬浮物。
2.中和反应：将预处理后的废酸加入中和反应器，同时加入适量的碱溶液进行中和反应。
注意控制反应温度和反应时间，确保充分中和。
3.过滤：将中和后的溶液通过过滤装置进行细过滤，去除悬浮物和残留杂质。
4.浓缩：将过滤后的溶液进行浓缩，可以采用蒸发浓缩或膜浓缩等方法，使溶液浓度达到再生酸要求。
5.结晶：将浓缩后的溶液进行结晶处理，去除其中的无机盐和杂质。
6.洗涤：将结晶后的物料进行洗涤，去除结晶过程中产生的杂质和未结晶溶质。
7.干燥：将洗涤后的再生酸进行干燥处理，使其达到工业标准。
8.质检：对干燥后的再生酸进行质量检测，包括酸度、纯度等指标。
9.包装和储存：对质检合格的再生酸进行包装，并按照规定的方式进行储存，确保质量不受影响。
二、操作要求1.操作人员必须熟悉酸再生工艺流程，并具备相应的安全生产知识与技能。
2.在操作过程中，必须佩戴防护手套、防护眼镜和防毒面具等个人防护装备。
3.操作前需要检查设备的运行状态，确保设备正常，并进行相应的清洗和消毒。
4.操作过程中，严禁使用与再生操作无关的工具和设备，确保操作的专业性和精确性。
5.对于溶液的检测和处理，必须按照相关标准和规定进行，确保操作的准确性和可靠性。
6.操作结束后，及时清理设备和操作场地，确保工作环境整洁和安全。
7.废弃物的处理必须符合相关环保要求，禁止随意排放和倾倒。
8.酸再生工艺过程中，应定期对设备进行维护和保养，确保其正常运行和使用寿命。
三、安全注意事项1.操作人员必须严格按照操作规程进行操作，禁止擅自更改工艺流程和操作参数。
2.酸再生过程中产生的气体、溶液和固体均属于危险物质，应在通风良好的场所进行操作。
3.对于涉及有毒、腐蚀性和易燃物质的操作，必须采取相应的措施，严格遵守安全操作规定。
酸再生操作规程资料讲解一、操作准备在进行酸再生操作之前，首先需要对所用设备进行检查和维护，确保其正常运行。
同时，需要根据再生酸性废液的性质和浓度，准备好所需的再生剂和辅助材料。
操作人员应穿戴好相关的个人防护装备，并做好紧急救援准备工作。
二、操作步骤1.开启废液再生设备操作人员应按照设备操作手册的要求，逐步开启再生设备中的各个部分，确保设备正常工作。
这其中包括加热系统、搅拌系统、过滤系统等。
在开启设备的同时，要充分通风，防止有害气体积聚。
2.酸性废液投加将待再生的酸性废液缓慢投加入设备中，同时根据废液的性质和浓度，适量投加再生剂。
注意，投加速度要控制在设定范围内，避免废液和再生剂过快混合，产生剧烈的反应。
3.搅拌混合开启设备中的搅拌系统，确保废液和再生剂均匀混合。
搅拌过程中要注意设备的转速和搅拌时间，以保证混合效果。
4.调节温度和pH值根据废液的特性，需对温度和pH值进行调节。
通常情况下，废液再生操作过程中要保持一定的温度和pH值范围，以保证再生效果。
温度调节可以通过增加或减少加热功率来实现，而pH值调节则需要使用酸碱中和剂。
5.过滤固液分离在完成废液再生反应后，需要对反应液进行过滤固液分离。
通常会使用过滤设备，将反应液中的固体物质分离出来。
根据废液再生的要求，可以选择不同精度的过滤器。
6.处理固体物质对通过过滤得到的固体物质进行处理，通常是干燥或烧结，以进行后续的处置或利用。
要注意固体物质中是否含有有毒有害成分，需采取相应的防护措施。
7.再生酸液处理对过滤后的再生酸液进行后续处理，主要是去除其中的悬浮固体和不溶物。
可以使用离心分离、过滤等方法进行处理，以获得满足再生要求的酸液。
8.质量检验和调整针对再生后的酸液，要进行质量检验，了解其浓度和成分是否满足要求。
如果需要调整酸液的浓度和成分，可根据检测结果进行相应的调整。
9.清洗设备在完成全部操作后，需要对设备进行清洗。
清洗过程中要彻底排除废液和再生剂的残留物，以避免对后续再生操作的影响。
