组合式空调机组基础知识

空调箱定义空调箱也称组合式空调机组，是一种专门用于处理空气的设备，有对空气的降温冷却、去湿干燥、加热加湿、过滤净化、送风回风及引入新风等功能。

这种设备主要用于大、中型建筑物如宾馆饭店、豪华商业设施、体育娱乐中心及大型工业、医药卫生等场所。

空调箱组成一个基本的空调箱，不论是吹送式还是抽吸式，都是由工厂制造不同的段或模块组装起来的。

组成段的数量变化也很大，包括：混合段、过滤段、表冷段、风机段、加热段、加湿段、热回收段、检修段等。

关键元器件组成包括：面板、框架、空调风机、盘管、过滤器、加湿器、杀菌消毒装置等。

［柜式风机盘管机组］（JB/T9066-1999）［组合式空调机组］（GB/T14294-93）［组合式空气处理机组试验方法］（JB/T5149-91）［组合式空气处理机组型式与基本参数］（ZBJ72044-90）［组合式空气处理机组技术条件］（ZBJ72045-90）［组合式空调机组噪声限值］（GB13326-91）［空气处理机组安全要求］（GB10891-89）［冷暖通风设备外观质量］（JB/T7246-1994）［冷暖通风设备包装通用技术条件］（JB/T9065-1999）［采暖通风与空气调节设备噪声声功率级的测定工程法］（GB/T9068-1988）［采暖通风与空气调节设备涂装技术条件］（JB/T9062-1999）［空调用通风机］（GB10080-88）［风机和罗茨鼓风机噪声测量方法］（GBT2888-91）［通风机空气动力性能试验方法］（GB 1236-85）［旋转电机基本技术条件］（GB/T755-1987）［空气过滤器］（GB/T14295-93）［空气冷却器与加热器］（GB/T 14296-96）［一般通风用空气过滤器性能试验方法］（GB12218）［盘管耐压试验与密封性检查］（JB/T9064-1999）组合式空调机组具有送风、冷却、加热、加湿、空气净化、消音等多种空气处理功能，能满足不同使用条件及各种安装方式要求，同时还为客户提供非标准设计。

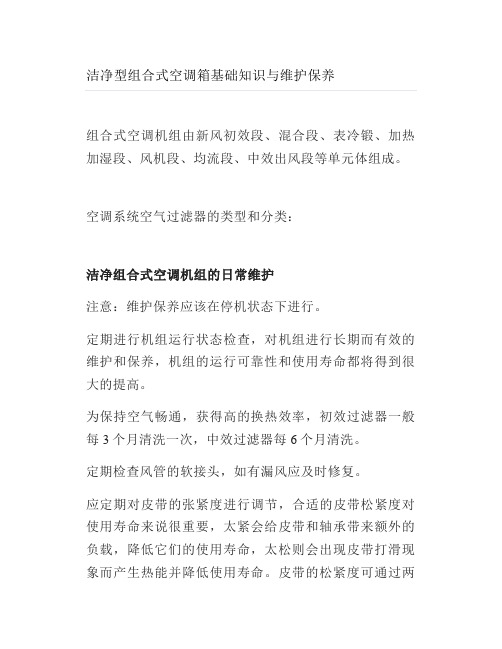

洁净型组合式空调箱基础知识与维护保养组合式空调机组由新风初效段、混合段、表冷锻、加热加湿段、风机段、均流段、中效出风段等单元体组成。

空调系统空气过滤器的类型和分类：洁净组合式空调机组的日常维护注意：维护保养应该在停机状态下进行。

定期进行机组运行状态检查，对机组进行长期而有效的维护和保养，机组的运行可靠性和使用寿命都将得到很大的提高。

为保持空气畅通，获得高的换热效率，初效过滤器一般每3个月清洗一次，中效过滤器每6个月清洗。

定期检查风管的软接头，如有漏风应及时修复。

应定期对皮带的张紧度进行调节，合适的皮带松紧度对使用寿命来说很重要，太紧会给皮带和轴承带来额外的负载，降低它们的使用寿命，太松则会出现皮带打滑现象而产生热能并降低使用寿命。

皮带的松紧度可通过两种方法来判断，一是可使用皮带松紧度量具来判断，量具本身带有一个尺表，根据皮带中心距和皮带型号确定皮带张紧力的大小。

若没有皮带张紧度量具，应调节皮带松紧至风机启动时皮带不发出尖叫声为止，如发出短促的叫声是允许的。

拉紧皮带后，开动风机之前，重新检查皮带轮的对齐情况，如有必要则重新调整对齐。

新皮带在开始使用时可能有点拉伸，则应在运行几天后重新检查皮带张紧度。

与中心距相关的皮带张紧度指示图：定期检查机组过滤网积尘情况,当过滤器达到其终阻力时需给予报废或者更换，车间员工需每天对初中效两端压差进行记录，当初中效两端压差高于初始值 1.5倍时，过滤器已堵塞，需清洗，初中效过滤器两端压差低于初始压差时，需检查过滤器的破损情况，如果破损，需及时给予更换。

机组开始运行一个星期后,应重新调整皮带的松紧,以后每运行三个月应作一次例行检查。

机组运行一段时间后，电线接线桩头会松动，第一次开机后三天应进行检查并拧紧。

风机、电机的轴承需定期加油（每三个月一次），对轴和轴承检查(每年一次)。

检查电机轴承的密封圈（如V-密封圈），如有必要应及时更换；检查安装连接是否松动；通过监听异常噪声，振动检测，监控用油量或轴承测振元件等来检查轴承运行情况。

组合式空调机组知识及设计选型组合式空调机组是一种集制冷、制热、除湿和通风功能于一体的空调系统，广泛应用于大型商业建筑、工厂、医院、酒店等场所。

了解组合式空调机组的知识以及如何进行设计选型对于工程师和设计师来说是非常重要的。

本文将在1200字以上的篇幅中介绍组合式空调机组的基本知识以及设计选型的相关内容。

首先，我们先来了解一下组合式空调机组的基本原理和构成。

组合式空调机组由制冷机组、热水机组、空气处理机组和空气配管系统组成。

其中，制冷机组用于制冷，热水机组用于制热，空气处理机组用于净化和调节空气质量，空气配管系统用于将处理后的空气输送到各个房间。

组合式空调机组的制冷机组一般采用压缩机制冷，根据需求可选择螺杆式压缩机、螺杆离心式压缩机、螺杆溶液压缩机等不同类型的压缩机。

压缩机的选择要考虑到制冷量、能效比、噪音等因素。

制冷机组还包括冷凝器、蒸发器、膨胀阀等组件，它们共同完成制冷工作。

组合式空调机组的空气处理机组主要包括过滤器、换热器、风机等组件。

过滤器用于过滤空气中的颗粒物，换热器用于进行热交换，风机用于将处理过的空气送出。

换热器的类型有板式换热器、空调盘管等，选择时考虑到传热效果、空气净化效果、噪音等因素。

在进行组合式空调机组的设计选型时，需要考虑以下几个因素：1.空调负荷计算：根据建筑的用途、面积和周围环境等因素，计算出所需的制冷量和制热量。

2.能效比：选择具有较高能效比的组合式空调机组可以降低能源消耗，减少使用成本。

3.噪音控制：选择噪音较低的压缩机、风机等组件，或通过使用隔音材料、隔音罩等方法来控制噪音。

4.空气质量控制：选择适当的过滤器和换热器，以提高空气净化效果。

5.设备尺寸和布局：考虑到建筑物的空间限制，选择适合的机组尺寸和布局，以确保机组的正常运行和维护。

6.成本控制：需要综合考虑机组的采购成本、使用成本以及日常维护成本等，选择性价比较高的机组。

总之，组合式空调机组的知识和设计选型对于工程师和设计师来说都是非常重要的。

空调常识：（湿）空气=干空气+水蒸气空气的温度是表示空气冷热程度的参数，温度的高低用温标来衡量，国际上通用的有热力学温标（绝对温标）的摄氏温标。

干球温度是温度计在通空气中所测出的温度，即我们一般天气预报里常说的气温。

湿球温度是指同等焓值空气状态下，空气中水蒸汽达到饱和时的空气温度，在空气焓湿图上是由空气状态点沿等焓线下降至100%相对湿度线上，对应点的干球温度。

用湿纱布包扎普通温度计的感温部分，纱布下端浸在水中，以维持感温部位空气湿度达到饱和，在纱布周围保持一定的空气流通，使于周围空气接近达到等焓。

示数达到稳定后，此时温度计显示的读数近似认为湿球温度。

露点（或霜点）温度：露点温度指空气在水汽含量和气压都不改变的条件下，冷却到饱和时的温度。

形象地说，就是空气中的水蒸气变为露珠时候的温度叫露点温度。

一般常见温度计工作原理：液体温度计的原理很简单--就是因为水银的热涨冷缩（水银、酒精、煤油）还有一些工业用的温度计:压力式温度计的原理----依据液体膨胀定律，即一定质量的液体，在体积不变的条件下，液体的压力与温度呈线形。

压力式温度计是由充有感温介质的温包、传压元件(毛细管)及压力敏感元件(弹簧管)组成。

红外线测温计的原理：红外线测温计由光学系统，光电探测器，信号放大器及信号处理.显示输出等部分组成。

光学系统汇聚其视场内的目标红外辐射能量，红外能量聚焦在光电探测器上并转变为相应的电信号，该信号再经换算转变为被测目标的温度值.热电偶温度计的原理：热电偶温度计的原理是将「电流计－铜线－铁线－铜线」串联成一个回路，此时铁线的两端和铜线连接处，会形成两个「接合处」，如果这两个接合处的温度不同，它们之间就会产生电压，在微安培计可测量出流经铁线和铜线上的微弱电流。

热电阻测温计：是基于金属导体的电阻值随温度的增加而增加这一特性来进行温度测量的。

双金属温度计工作原理：两种金属热膨胀系数不同，双金属片在温度改变时，两面的热胀冷缩程度不同，因此在不同的温度下，其弯曲程度发生改变。

什么是组合式空调机组？什么是组合式空调机组组合式空调机组是由各种空气处理功能段组装而成的一种空气处理设备。

适用于阻力大于100Pa的空调系统。

机组空气处理功能段有空气混合、均流、过滤、冷却、一次和二次加热、去湿、加湿、送风机、回风机、喷水、消声、热回收等单元体。

组合式空调机组的原理组合式空调机组本身不带冷、热源，是以冷、热水或蒸汽为媒介，用以完成对空气的过滤、加热、冷却、加湿、消声、热回收、新风处理和新、回风混合等功能的箱体组合式机组。

比如二次回风系统中组装式空调机组的处理过程：新风通过过滤器过滤滤去尘埃和杂物，经一次加热后进入喷水室进行湿热处理，降温除湿后接着与二次回风进行混合。

混合后的空气经二次加热器加热到规定的送风状态点，由送风机经消声器降噪，最后送入室内。

由室内排出的空气经回风管道内设置的消声器降噪，由回风机将一部分空气排除出系统，其余部分作为回风加以利用。

一次回风量和二次回风量由各自的回风阀开度来控制。

实际工程中组合式空调机组的组成由各自的工艺的处理要求而定。

组合式空调机组就是拼装式空调。

有的自带制冷系统，有的自己不带制冷系统（有表冷器），完成所要求的空气处理过程，必须组合过滤、冷却、除湿，加湿等工作段。

组合式空调机组的特点1、模数化结构简单、高效设计是基于以国际化模数尺寸为基础，采用标准部件。

机组断面可根据设计需要制成各种型式，能满足不同场合的应用。

2、外观精致由于采用扣板锁紧专利技术，使所有面板均为平接，表面连续平整、外观清晰流畅无接头。

3、气密性采用高弹性密封条用于面板与框架及其他连接件之间的面密封，保证箱体的漏风量达到欧洲EN1886-1998的标准中的A级要求。

4、经久耐用采用铝质高强度专用型材，高品质的彩色钢板、镀锌钢板，无需焊接。

钢质螺栓、螺钉经过特殊处理，抗腐蚀性能好。

5、防结霜柜架采用新型实用专利，杜绝机组运行时冷桥和凝露现象，框架份铝合金或型钢两种形式，确保机组运行强度。

组合式空调机组的组成1.引言1.1 概述概述部分的内容应该对组合式空调机组进行一个简要的介绍和概述。

以下是关于组合式空调机组的概述内容的一个例子：组合式空调机组是一种集冷却、加热、通风以及制冷等多种功能于一体的空调设备，其组合了不同的组成部分，在实现高效能的同时，也能满足多种不同空调需求。

随着科技的发展和需求的增加，组合式空调机组在近年来在商业和住宅领域中得到了越来越广泛的应用。

组合式空调机组的主要组成部分包括压缩机、冷凝器、蒸发器、风机、阀门和控制系统等。

其中，压缩机是组合式空调机组的核心部件，它通过压缩制冷剂来实现冷却和制冷的功能。

冷凝器则用于将制冷剂的热能释放到外部环境中，使制冷剂迅速冷却并变成液体。

蒸发器则承担着吸收热能和风冷或水冷的功能，其通过传导的方式将热能从室内吸收，并将制冷剂加热蒸发。

风机则负责将室内的空气循环起来，使室内温度更加均匀。

控制系统则是组合式空调机组的智能化部分，通过传感器和控制器，可以实现对机组的自动控制和调节。

组合式空调机组相对于传统单一功能的空调设备，具有多种优势。

首先，由于组合式空调机组集成了多种功能，可以满足不同空调需求，减少了设备的数量和安装的复杂度。

其次，组合式空调机组采用了先进的制冷技术和控制手段，具有更高的能效和节能性能，能够降低空调运行成本和能耗。

此外，由于组合式空调机组具有灵活的系统设计和模块化的构建方式，使得设备的维护和维修更加方便快捷。

随着绿色环保意识的增强和能源消耗问题的关注，组合式空调机组在未来的发展趋势中将会继续得到推广和应用。

预计未来的组合式空调机组将更加智能化、高效能、环保和节能。

通过不断的技术创新和改进，组合式空调机组将能够更好地满足人们日益增长的空调需求。

1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍本篇文章的整体构架和每个章节的内容概要。

通过明确的文章结构，读者可以更好地了解文章的组织形式，并在阅读过程中更容易地找到所需信息。

组合式空调机组介绍1、混合、初效过滤、表冷、送风机段y,i+1二£2、混合、初效过滤、表冷、中间、加热、加湿、风机段3、混合、初效过滤、表冷、风机、均流、消声、出风段4、混合、初效过滤、表冷、中间、加热、加湿、风机、均流、消声、中间、中效过滤、出风段5、混合、初效过滤、淋水、中间、加热、加湿、送风机段6、回风机段、热回收段、初效过滤、表冷、中间、加热、送风机段_一.7、回风机段、排/回/新风段、初效过滤、表冷、中间、加热、加湿、送风机段OO O8、混合、初效过滤、表冷、中间、加热、加湿、风机、拐弯、中间、中效过滤、出风段组合式空调机组在房地产、医院、小型企业一般用在10000。

80000m3/h范围内，多用在30000m3/h左右；而在重工业、大型机械行业及大型机场一般用在30000-120000m3/h范围内，多用在100000m3/h 左右。

因此在那些新风量较大、新风系统较集中的大风量组合式空调机组中采用热回收装置，其节能效果是很明显的.尽管目前我国已有各种各样的热回收装置，如转轮式热回收装置、板式（对角板）热回收装置、热管式热回收装置、盘管式热回收装置（或称中间媒体式换热装置），但却没有一个专业生产规格较全、性能较优、可靠性较高、价格较合理的热回收装置厂家。

随着环保形势的不断升级，应用4项专利技术的格瑞德风机墙机组，作为国家火炬项目，一定会成为行业内的明星产品。

风机墙空气处理机组，比传统中央空调系统运行费用节能20%以上，比单台普通空调风机节能30%以上，比纺织行业装用轴流风机节能50%以上。

风机墙的技术优势：1、环保净化：机组采用无蜗壳风机，不会出现皮带磨损产生粉尘现象，故在净化领域没有二次污染、易于控制、免维护等优点。

2、高可靠性和系统稳定性：风机采用电机直联结构，极大地减少和消除了因机械失效而出现的意外停机风险。

3、静音优势：由于电机采用了最高优值转速，因此大幅度减少了电机的低频噪音。

组合式空调机组各功能段的介绍组合式空调机组是一种将多台空调机组组合而成的空调系统，能够满足大型建筑物或空间的冷暖需求。

它采用模块化设计，根据不同的需求可以组合多个单元，具有较高的适应性和灵活性。

组合式空调机组通常由冷凝器、蒸发器、压缩机、风机、过滤器等多个功能段组成，下面将对各功能段进行详细介绍。

1.冷凝器段：冷凝器是组合式空调机组的热交换部分，它将压缩机压缩出来的高温高压制冷剂通过冷凝器排热，使其温度降低，从而使制冷剂处于冷凝态。

冷凝器通常采用鳍片管结构，通过高速风机吹送外界空气进行换热，将制冷剂的热量散发到室外环境中。

2.蒸发器段：蒸发器位于室内空间，其作用是将冷凝器放出的高压制冷剂经过节流装置压降后进入蒸发器，制冷剂在蒸发器内吸收室内热量，将空气温度降低，从而达到制冷的效果。

蒸发器通常采用翅片管或者冷却盘管的形式，通过室内风机将空气吹过蒸发器的管道，实现蒸发器对空气的冷却作用。

3.压缩机段：压缩机是组合式空调机组的核心部分，它负责将制冷剂从低压状态压缩成高压状态，使其温度和压力升高。

压缩机的选型通常根据空调系统的负荷需求来确定，一般有往复式压缩机和螺杆压缩机两种常见的类型。

压缩机的运行效率、噪音水平以及耐久性等因素对整个系统的性能有着重要的影响。

4.风机段：组合式空调机组通常安装有室内风机和室外风机，它们的主要作用是进行空气的循环和流动。

室内风机通过空气流动，将蒸发器所吸收的室内热量带走，实现空调系统的制冷效果。

室外风机通过吹送外部空气，协助冷凝器将制热剂的热量散发到室外环境中，实现空调系统的制热效果。

风机的选择和调节可以根据空调系统的需求进行调整，以保证系统的稳定运行。

5.过滤器段：过滤器是组合式空调机组中的重要组成部分，它能够过滤空气中的灰尘、污垢、细菌等有害物质，提供清洁的空气供应。

过滤器通常采用多层结构，可以根据需要选择不同级别的过滤器。

过滤器的定期清洗和更换对于保持空气质量和延长机组寿命至关重要。

空调箱也称组合式空调机组，是一种专门用于处理空气的设备，有对空气的降温冷却、去湿干燥、加热加湿、过滤净化、送风回风及引入新风等功能。

主要用于工业、医药卫生、大、中型建筑物，如宾馆饭店、豪华商业设施、体育娱乐中心等场所。

空调箱组成：主要有初效滤网、中效滤网、预热盘管、预冷盘管、水洗加湿装置、再冷盘管、再热盘管、送风风机、高效滤网、逆止电动风门等组成。

蒸汽加湿：电热式加湿器：使用电热方式将纯水加热产生蒸汽加湿，当水槽水位降低时，以比例无段给水，对加湿精确度要求高时，可用SCR来驱动电热器增加稳定性。

电极式加湿器：使用电极使水中离子寻电产生热，将水加热成水蒸汽，对空气进行加湿，不适用在纯水中加湿，帮不宜用适用在纯水加湿，故不宜用在要求较高场所。

蒸汽加湿：使用蒸汽锅炉产生蒸汽加湿，利用控制阀控制加湿量。

二流体加湿：使作高压空气将水雾化，使水雾蒸发达到加湿效果。

水洗加湿：使用水洗设备，将水雾化，并加长水与空气接触时间达到加湿效果。

空调箱控制：空调箱控制，主要对其各组成部件进行有效控制，包括：洁净度控制；压力控制；温、湿度控制；空调箱风阀控制。

洁净度控制：洁净度控制即为外气粒子控制，空调箱通过对空气过滤，以实现空气的洁净度，通常有：初效滤网、中效滤网、高效滤网。

•初效滤网：主要用来过滤大气中1um以上的粗尘粒子；•中效滤网：主要用来过滤大气中1um以下的粗尘粒子；•高效滤网：主要用来过滤大气中0.5um以下的微尘粒子；空调箱控制系统，在滤网两侧安装差压开关，对滤网的污染程度进行实时报警，当滤网两端差压超过设定值时，会在现场及中央计算机组态界面进行报警，及时提醒物业管理人员更换滤网，减少系统压力的损失。

压力控制：空调箱风压的形成是由送风风机完成的，其控制系统对风机主要状态进行监视，并对执行部件进行实时控制，系统分手动模式和自动模式。

手动模式：现场开关打到手动模式，现场启动/停止系统，并可现场设定变频器的运行频率。

组合式空调机组相关知识及设计选型编制：许辉目录概述第一章换热器（表冷器）如何设计第二章风机和风机电机的设计选型第三章加湿器的知识和设计选型第四章风阀及电动执行器的设计选型第五章过滤器的知识和设计选型第六章消声器知识和设计选型第七章减震器的知识和设计选型第八章转轮热回收装置的知识和设计选型第九章框架防冷桥原理介绍第十章挡水板的设计选型方法和工作原理概述本规范描述了组合式空调机组的设计参数、性能要求、设计工况及各元件设计和选型方法。

组合式空调机组基本型号有24个，功能段包括混合段、初效过滤段、中效过滤段、表冷段、热盘管段、电加热段、各种加湿、风机段、消声段等二十余种功能段。

组合式空调机组的长、宽、高是按模数进行设计，标准规定：1M=158mm，基本命名方式为：MKZXXXX，前两为数字表高度上的模数，后两位表示宽度上的模数，尺寸的计算方法为：L=XX*158+50（70）（面板厚度为30mm时取50，面板厚度为50mm时取70）。

组合式空调机组的具体命名方法可参阅组合式空调机组产品分类与型号命名（QMZ-J20.011-2007）组合式空调机组的基本设计工况：混合段、初效过滤段、中效过滤段、表冷段、热盘管段、电加热段、加湿段、风机段、消声段等进行自由组合，对空气的进行处理，满足客户对空气洁净度和舒适度、环境噪声的需求。

第一章 换热器设计计算方法换热器用来实现空气与热源载体——水进行能量交换的设备，是空调末端产品中最重要的部件之一。

主要构件有进出水管、集水管、铜管、翅片、U 型管、端板等，下面主要介绍表冷器大小、翅片形式、铜管大小等的选择，其结构上的知识不做介绍。

我们公司换热器的命名方法：换热器的中文名称加三个主参数，即：换热器 M*N*L ，M 表示换热器厚度方向铜管排数，N 表示换热器高度方向的铜管数，L 表示换热器有效长度（即换热铜管长度），如：换热器 4*20* 1500，表示4排换热器，高度方向有20根管，换热器铜管的有效长度为1500。
