TD—LTE无线网络链路预算分析

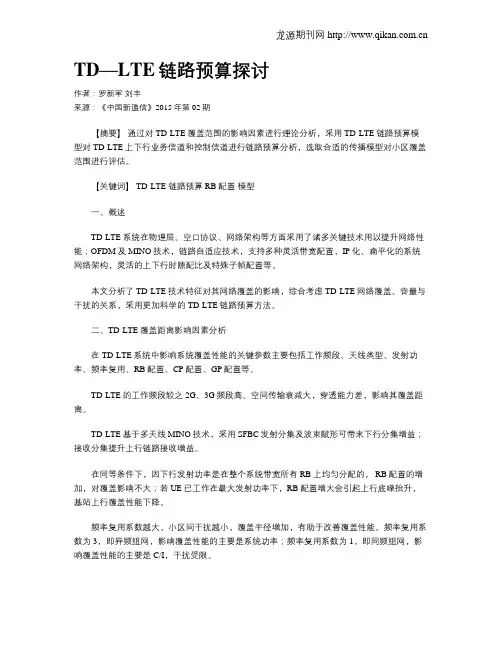

TD—LTE链路预算探讨作者：罗新军刘丰来源：《中国新通信》2015年第02期【摘要】通过对TD-LTE覆盖范围的影响因素进行理论分析，采用TD-LTE链路预算模型对TD-LTE上下行业务信道和控制信道进行链路预算分析，选取合适的传播模型对小区覆盖范围进行评估。

【关键词】 TD-LTE 链路预算 RB配置模型一、概述TD-LTE系统在物理层、空口协议、网络架构等方面采用了诸多关键技术用以提升网络性能；OFDM及MINO技术，链路自适应技术，支持多种灵活带宽配置，IP化、扁平化的系统网络架构，灵活的上下行时隙配比及特殊子帧配置等。

本文分析了TD-LTE技术特征对其网络覆盖的影响，综合考虑TD-LTE网络覆盖、容量与干扰的关系，采用更加科学的TD-LTE链路预算方法。

二、TD-LTE覆盖距离影响因素分析在TD-LTE系统中影响系统覆盖性能的关键参数主要包括工作频段、天线类型、发射功率、频率复用、RB配置、CP配置、GP配置等。

TD-LTE的工作频段较之2G、3G频段高、空间传输衰减大，穿透能力差，影响其覆盖距离。

TD-LTE基于多天线MINO技术，采用SFBC发射分集及波束赋形可带来下行分集增益；接收分集提升上行链路接收增益。

在同等条件下，因下行发射功率是在整个系统带宽所有RB上均匀分配的， RB配置的增加，对覆盖影响不大；若UE已工作在最大发射功率下，RB配置增大会引起上行底噪抬升，基站上行覆盖性能下降。

频率复用系数越大，小区间干扰越小，覆盖半径增加，有助于改善覆盖性能。

频率复用系数为3，即异频组网，影响覆盖性能的主要是系统功率；频率复用系数为1，即同频组网，影响覆盖性能的主要是C/I，干扰受限。

OFDM技术能有效对抗多径衰落及窄带干扰，但无法克服ICI及ISI；在每个OFDM符号之前引入CP，只要各径的多径时延与定时误差之和不超过CP长度，就能消除多径带来的ISI 和ICI。

正常CP和扩展CP分别可以在1.4km和5km的时延扩展范围内提供抗多径保护能力。

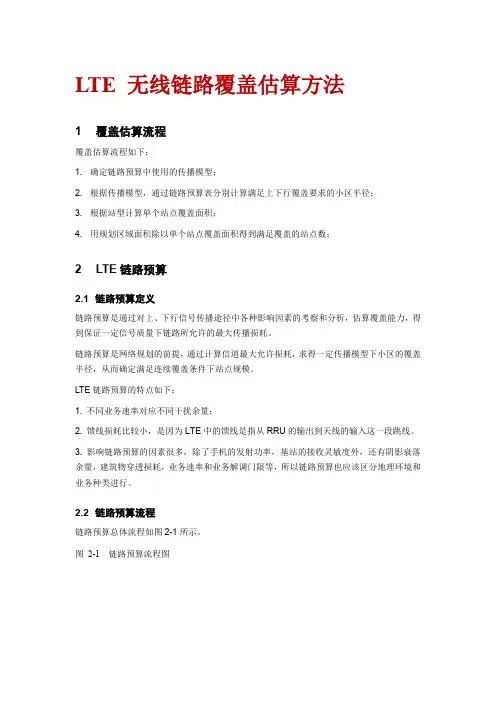

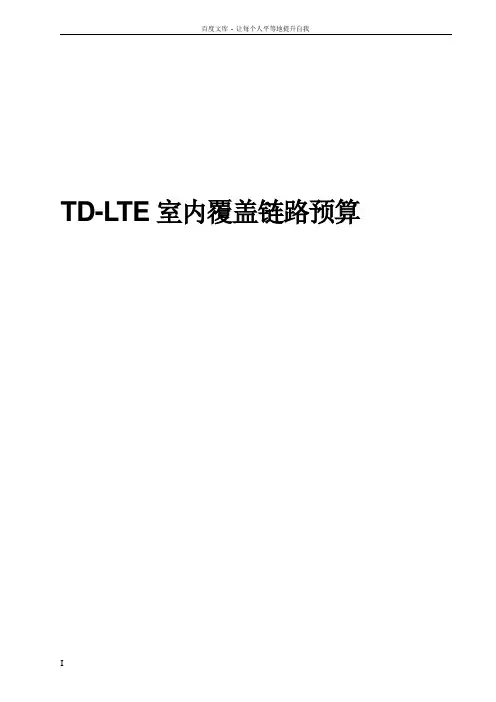

TD-LTE 室内覆盖链路预算目录1 概述 (1)1.1 链路预算概述 (1)1.2 TD-LTE 网络概述 (1)1.3 TD-LTE 室内分布系统概述 (1)2 TD-LTE 室内覆盖组网方案介绍 (2)2.1 分布式系统 (3)2.1.1 2G 传统方式 (3)2.1.2 3G 和TD-LTE 主流方式 (3)2.2 泄漏电缆系统 (4)2.3 特殊场景的PICOENODEB 、PICORRU 和FEMTO ENODEB (4)2.4 TD-LTE 室分系统的特点 (5)3 TD-LTE 室内无线传播模型 (6)3.1 空间的电磁波传播 (6)3.2 KEENAN-MOTLEY 室内传播模型 (7)3.3 ITU M.2135 模型 (7)3.4 ITU-R P.1238 模型 (8)3.5 各模型计算结果对比 (8)4 覆盖分析 (8)4.1 TD-LTE 与TD 室内链路预算对比 (8)4.1.1 上行链路预算 (9)4.1.2 下行链路预算 (12)4.2 TD-LTE 覆盖指标 (16)4.3 链路预算 (17)4.4 TD-LTE 覆盖半径 (17)4.5 天线口功率测算 (18)4.6 天线口输出功率规划 (18)4.7 信源功率匹配测算 (19)4.7.1 一级合路功率匹配预算 (19)4.7.2 二级合路功率匹配预算 (19)概述1.1 链路预算概述无线链路预算是移动通信网络无线规划中的重要内容。

室外链路预算目标就是在满足业务质量需求的前提下计算出信号在传播中的允许最大路径损耗，系统链路预算然后根据合适的传播模式计算出到基站的覆盖范围。

室内分布系统链路预算分为有线传输部分和无线传输部分，根据信号边缘场强的要求，在一定的覆盖半径下，选择合适的室内传播模型计算出分布系统中天线口功率的大小，通过合理功率分配，最终达到室内覆盖要求。

1.2 TD-LTE 网络概述市场需求永远是技术革新的源动力。

百度文库- 让每个人平等地提升自我TD-LTE室内覆盖链路预算目录1概述 (1)1.1链路预算概述 (1)1.2TD-LTE网络概述 (1)1.3TD-LTE室内分布系统概述 (1)2TD-LTE室内覆盖组网方案介绍 (2)2.1分布式系统 (3)2.1.12G传统方式 (3)2.1.23G和TD-LTE主流方式 (3)2.2泄漏电缆系统 (4)2.3特殊场景的PICOENODEB、PICORRU和FEMTO ENODEB (4)2.4TD-LTE室分系统的特点 (5)3TD-LTE室内无线传播模型 (6)3.1空间的电磁波传播 (6)3.2KEENAN-MOTLEY室内传播模型 (7)3.3ITU 模型 (7)3.4ITU-R 模型 (8)3.5各模型计算结果对比 (8)4覆盖分析 (8)4.1TD-LTE与TD室内链路预算对比 (8)4.1.1上行链路预算 (9)4.1.2下行链路预算 (12)4.2TD-LTE覆盖指标 (16)4.3链路预算 (17)4.4TD-LTE覆盖半径 (17)4.5天线口功率测算 (18)4.6天线口输出功率规划 (18)4.7信源功率匹配测算 (19)4.7.1一级合路功率匹配预算 (19)4.7.2二级合路功率匹配预算 (19)1 概述1.1 链路预算概述无线链路预算是移动通信网络无线规划中的重要内容。

室外链路预算目标就是在满足业务质量需求的前提下计算出信号在传播中的允许最大路径损耗，系统链路预算然后根据合适的传播模式计算出到基站的覆盖范围。

室内分布系统链路预算分为有线传输部分和无线传输部分，根据信号边缘场强的要求，在一定的覆盖半径下，选择合适的室内传播模型计算出分布系统中天线口功率的大小，通过合理功率分配，最终达到室内覆盖要求。

1.2 TD-LTE网络概述市场需求永远是技术革新的源动力。

移动互联网的快速发展，推进了TD-LTE标准的制定和成熟。

与传统的GSM、TD-SCDMA系统相比，TD-LTE的物理层配置显得更加灵活；OFDM技术取代传统的CDMA技术也让TD-LTE更适应宽带化的发展，性能上，TD-LTE将支持传统无线通信系统无法比拟的高速数据业务。

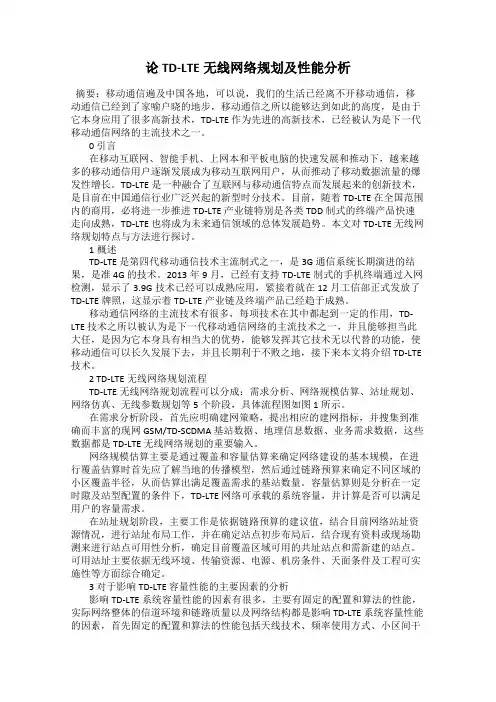

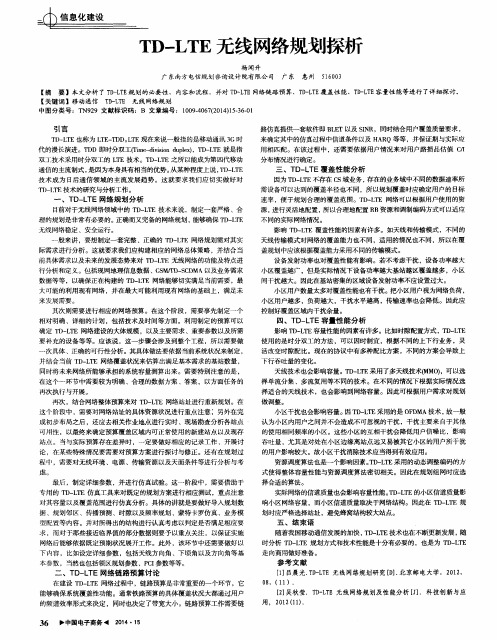

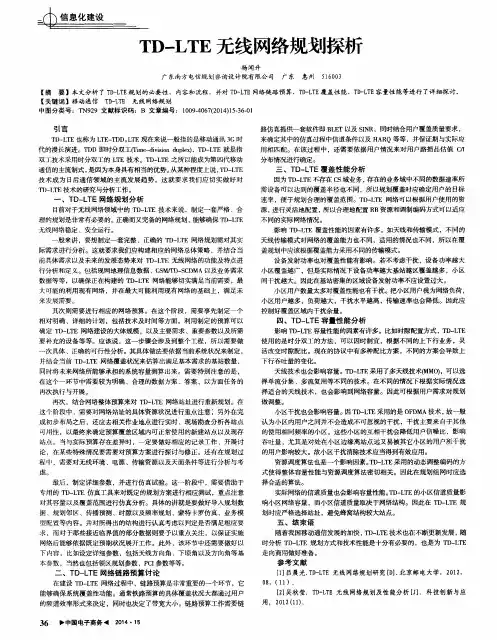

论TD-LTE无线网络规划及性能分析摘要：移动通信遍及中国各地，可以说，我们的生活已经离不开移动通信，移动通信已经到了家喻户晓的地步，移动通信之所以能够达到如此的高度，是由于它本身应用了很多高新技术，TD-LTE 作为先进的高新技术，已经被认为是下一代移动通信网络的主流技术之一。

0 引言在移动互联网、智能手机、上网本和平板电脑的快速发展和推动下，越来越多的移动通信用户逐渐发展成为移动互联网用户，从而推动了移动数据流量的爆发性增长。

TD-LTE是一种融合了互联网与移动通信特点而发展起来的创新技术，是目前在中国通信行业广泛兴起的新型时分技术。

目前，随着 TD-LTE 在全国范围内的商用，必将进一步推进TD-LTE 产业链特别是各类 TDD 制式的终端产品快速走向成熟，TD-LTE 也将成为未来通信领域的总体发展趋势。

本文对 TD-LTE 无线网络规划特点与方法进行探讨。

1概述TD-LTE 是第四代移动通信技术主流制式之一，是3G 通信系统长期演进的结果，是准 4G 的技术。

2013年9月，已经有支持TD-LTE制式的手机终端通过入网检测，显示了3.9G技术已经可以成熟应用，紧接着就在12月工信部正式发放了TD-LTE牌照，这显示着TD-LTE产业链及终端产品已经趋于成熟。

移动通信网络的主流技术有很多，每项技术在其中都起到一定的作用，TD-LTE 技术之所以被认为是下一代移动通信网络的主流技术之一，并且能够担当此大任，是因为它本身具有相当大的优势，能够发挥其它技术无以代替的功能，使移动通信可以长久发展下去，并且长期利于不败之地，接下来本文将介绍TD-LTE 技术。

2 TD-LTE无线网络规划流程TD-LTE无线网络规划流程可以分成：需求分析、网络规模估算、站址规划、网络仿真、无线参数规划等5个阶段，具体流程图如图 1 所示。

在需求分析阶段，首先应明确建网策略，提出相应的建网指标，并搜集到准确而丰富的现网GSM/TD-SCDMA 基站数据、地理信息数据、业务需求数据，这些数据都是 TD-LTE 无线网络规划的重要输入。

关于TD-LTE无线网络覆盖分析与优化摘要：本文主要简述了网络结构的合理性、TD-LTE系统的覆盖特性，以及分析了TD-LTE 无线网络链路预算问题和网络负荷。

关键词：TD-LTE；无线网络；覆盖特性；优化TD-LTE的意思是分时长期演进，这是第四代移动通信技术与标准。

TD-LTE 无线网络的速率完全可以满足高速数据传输的要求，在保证系统性能的同时，还能够有效地延长其使用寿命，除此之外，该无线网络还可以对多种频率的宽带提供灵活的支持，并且在其技术优化的基础上，能够有效地提高边缘用户的使用质量，可以说，该无线网络是下一代移动通信网络的主流技术之一。

一、网络结构的合理性（一）网络结构的含义在TD-LTE网络中，重叠覆盖的高低决定了SINR的状况，而制约重叠覆盖的因素主要有天馈的俯仰角、方位角。

但天馈的俯仰角、方位角具体设置为多少，则是由天线挂高、基站站间距和基站分布决定的，这就是网络结构。

（二）网络结构的评估在我们的实际工作中，主要从四个方面评判网络结构，分别是基站站间距、天线挂高、覆盖分析和F/D 频段组网方式。

二、TD-LTE系统的覆盖特性TD-LTE的覆盖特性主要体现在以下几个方面：（1）覆盖的目标业务。

TD-LTE覆盖的目标业务是一定速率的数据业务，在系统中，只有PS 域业务，而没有电路域业务，而由于PS 数据速率的覆盖能力不同，在对覆盖进行规划时，要以边缘用户的数据速率目标作为首要参数，目标数据速率不同，解调门限也就不同，TD-LTE系统的覆盖半径也相应的有所不同。

（2）用户分配的RB资源数。

TD-LTE系统中，用户分配的RB资源数对用户的数据速率以及覆盖都会有影响。

在20Mhz的宽带中，TD-LTE系统中可供系统调度的RB数是100个，每一个RB有12个15kHz带宽的子载波，在使用使，分配给用户的RB 资源数目越多，用户的数据速率也就越高，同时其占用的频带总带宽也就越高，系统接收机端的噪声也就随之增高。

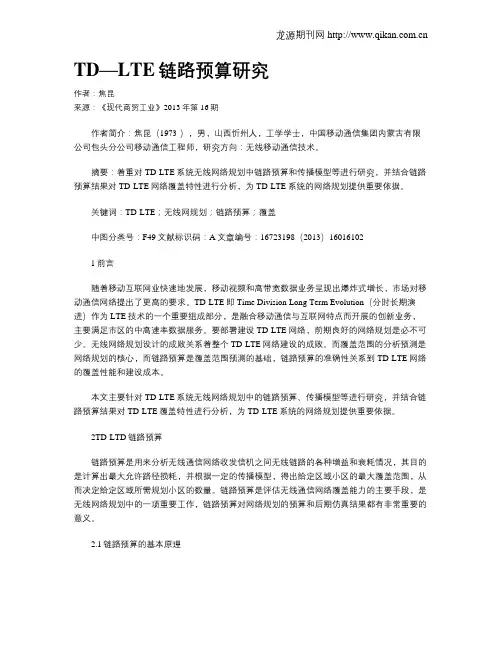

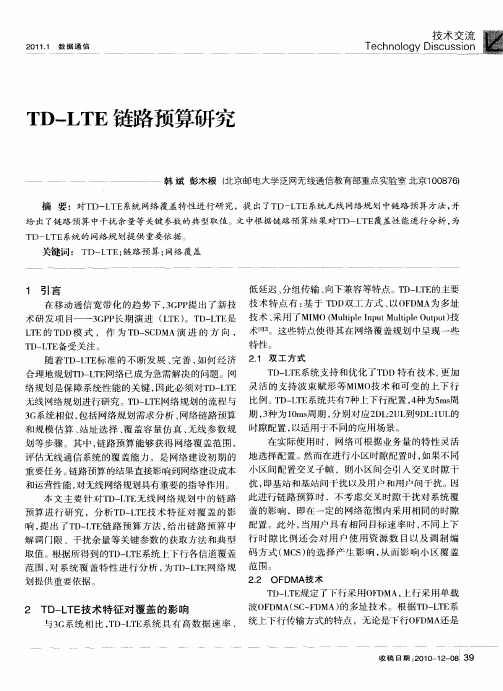

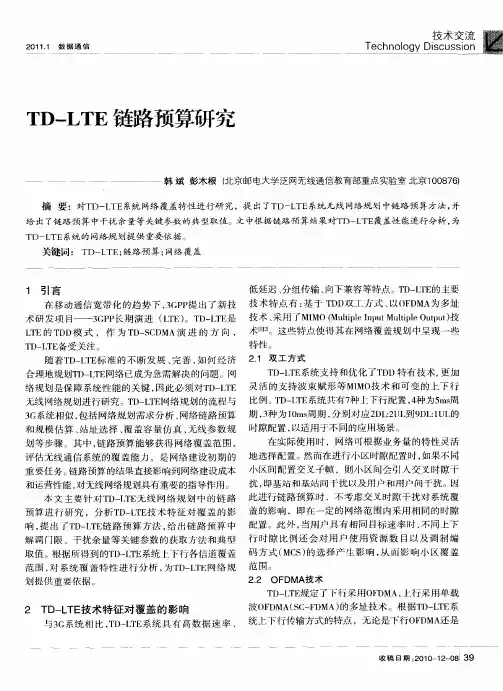

TD—LTE链路预算研究作者：焦昆来源：《现代商贸工业》2013年第16期作者简介：焦昆（1973-），男，山西忻州人，工学学士，中国移动通信集团内蒙古有限公司包头分公司移动通信工程师，研究方向：无线移动通信技术。

摘要：着重对TD-LTE系统无线网络规划中链路预算和传播模型等进行研究，并结合链路预算结果对TD-LTE网络覆盖特性进行分析，为TD-LTE系统的网络规划提供重要依据。

关键词：TD-LTE；无线网规划；链路预算；覆盖中图分类号：F49文献标识码：A文章编号：16723198（2013）160161021前言随着移动互联网业快速地发展，移动视频和高带宽数据业务呈现出爆炸式增长，市场对移动通信网络提出了更高的要求。

TD-LTE即Time Division Long Term Evolution（分时长期演进）作为LTE技术的一个重要组成部分，是融合移动通信与互联网特点而开展的创新业务，主要满足市区的中高速率数据服务。

要部署建设TD-LTE网络，前期良好的网络规划是必不可少。

无线网络规划设计的成败关系着整个TD-LTE网络建设的成败。

而覆盖范围的分析预测是网络规划的核心，而链路预算是覆盖范围预测的基础，链路预算的准确性关系到TD-LTE网络的覆盖性能和建设成本。

本文主要针对TD-LTE系统无线网络规划中的链路预算、传播模型等进行研究，并结合链路预算结果对TD-LTE覆盖特性进行分析，为TD-LTE系统的网络规划提供重要依据。

2TD-LTD链路预算链路预算是用来分析无线通信网络收发信机之间无线链路的各种增益和衰耗情况，其目的是计算出最大允许路径损耗，并根据一定的传播模型，得出给定区域小区的最大覆盖范围，从而决定给定区域所需规划小区的数量。

链路预算是评估无线通信网络覆盖能力的主要手段，是无线网络规划中的一项重要工作，链路预算对网络规划的预算和后期仿真结果都有非常重要的意义。

2.1链路预算的基本原理通过对系统中前反向信号传播途径中各种影响因素进行考察，对系统的覆盖能力进行估计，获得保持一定通信质量下链路所允许的最大传播损耗。
