8通道RRU查看光误码率

查看SINR值，该路段因弱覆盖导致SINR值很低，仅5dB左右。

查看主小区及邻区的PCI，发现UE在该路段PCI无干扰。

此外，该路段由青原区井冈山大桥1主覆盖，切换也正常。

2．TM传输模式及单双流检查
查看UE占用该小区的传输模式，全部为TM1。

上站实地勘察，此小区为抱杆站，采用的是8通道的RRU3168及板状天线，正常情况下应为TM3模式，小区边缘区域弱SINR值低时则采用TM2模式，而现场测试TM1属于异常。

3．RRU配置参数核查
检查小区的参数设置，井冈山大桥的RRU型号为3168-fa但是该站1小区的接收和发射通道个数均设置为2，该款RRU通道数是配置为8。

将青原区井冈山大桥1小区的接收和发射通道个数从2调整为8，同时为了加强第1小区的覆盖，将该小区的参考信号功率从9.2dBm调整为12.2dBm。

处理过程：将青原区井冈山大桥1小区的接收和发射通道个数从2调整为8后，井冈山大桥东侧传输模式、下载速率、RSRP电平值及SINR值均正常，下载速率达到37
Mb/s以上。

建议与总结：
LTE传输模式不同对下载速率影响很大，在室外场景下，使用8通道RRU，传输模式一般是TM2/TM3/TM7或者TM2/TM3/TM8自适应，RRU接收通道和发射通道设置错误会影响基站传输模式，无法占用双流下载。

附件：
相关资料：无。

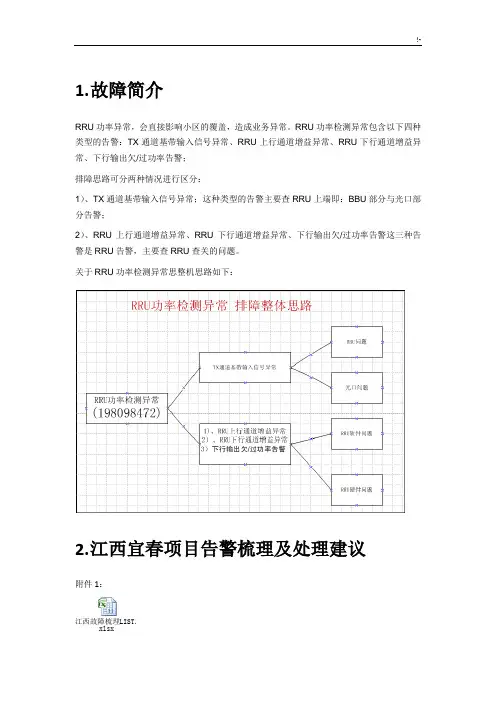

1.故障简介RRU功率异常，会直接影响小区的覆盖，造成业务异常。

RRU功率检测异常包含以下四种类型的告警：TX通道基带输入信号异常、RRU上行通道增益异常、RRU下行通道增益异常、下行输出欠/过功率告警；排障思路可分两种情况进行区分：1）、TX通道基带输入信号异常；这种类型的告警主要查RRU上端即：BBU部分与光口部分告警；2）、RRU上行通道增益异常、RRU下行通道增益异常、下行输出欠/过功率告警这三种告警是RRU告警，主要查RRU查关的问题。

关于RRU功率检测异常思整机思路如下：2.江西宜春项目告警梳理及处理建议附件1：江西故障梳理LIST.xlsx从全网主要告警来看，集中在RRU功率检测异常，子告警为通道增益异常告警；这类告警数量比较大，我们首先需要对其进行分类处理：（1）不考虑RRU类型，先针对附带工程告警类站点进行先解决工程告警，再解决功率检测异常告警的思路（2）工程问题排除后，剩余的告警需要针对RRU不同类型进行分批次RRU日志、配置数据分析，来逐个排除告警；本项目涉及RRU类型包括R31FA、R8928FA、R8968EM1920、R8972EM19203.告警排查3.1 工程思路排查3.1.1 查看告警站点是否伴随以下工程告警：1.光口接收帧失锁2.光口未接收到光信号3.天馈驻波比异常检查光纤、光模块连接是否正常；如果存在光口、驻波比等工程伴随告警（告警需要结合当前和历史告警一起查看），优先消除这些相关工程告警。

3.1.2 光纤鸳鸯线问题的排查：查看是否存在光口鸳鸯线。

R8928FA该款RRU有三个光口，但第三个光口是不使用的，如果BBU与RRU的光纤连接时，使用了该光口，则会上报功率检测异常告警；光纤鸳鸯线的查询，可以登录到RRU，进入MGR进程输入LI进行调试模式，输入RDbsShowTable "Fiber"进行查询校验；查询过程如下图：$$RDbsShowT able "Fiber"[52] [ begin to excel fun:RDbsShowT able ]********** ShowTable <Fiber> *********序号, FiberNo, BBUFiberPort, TOffset, TimeAhead, TDown, TUp, TBDelayDL, TNext14, TBDelayUL, TOffsetMeasure 1, 0, 66, 15184, 100000, 1143, 1143, 13, 0, 84609, 84622 2, 1, 146, 6500, 0, 0, 0, 0, 0, 0, 0 3, 2, 0, 6500, 0, 0, 0, 0, 0, 0, 0 value = 1(0x1)[ end to excel fun:RDbsShowT able ]根据下表的对应关系，来判断RRU的光纤是否连接错误：上例可以看出该RRU是分光纤连接4号和9号基带板的2号光口，核查该站点配置进行判断；3.1.3 馈线鸳鸯线的排查查看是否存在跳线鸳鸯线。

A A附 录 A（资料性附录）Rn 参考点纠错前误码率（Pre-FEC ）指标分析A.1 背景基于50GHz 的N×400Gb/s WDM 系统目前采用常规OSNR 测试方法无法实现在线测试，新的测试方法尚不成熟，给N×400Gb/s WDM 系统继续采用OSNR 指标进行在线运行维护工作将带来不便。

因此有必要引入一种便于在线评估N×400Gb/s WDM 系统性能的辅助指标，以进一步增强N×400Gb/s WDM 系统的运行维护能力。

Rn 参考点纠错前误码率（Pre-FEC BER ）是满足上述要求的有效的辅助手段之一。

A.2 理论基础误码率（BER ）是衡量一个数字传输系统最本质的参数，但是在低误码率传输系统中，BER 的准确测试需要非常长的时间，使用起来极其不便，因此一般可采用与BER 密切相关的Q 因子进行表征，其定义见式A.1：101-)Q(σσμμ+=Linear ……………………………………………………………….（A.1）式中，μ1和μ0分别表示接收机接收到的“1”和“0”信号的电流/电压平均值，σ1和σ0分别表示接收机接收到的“1”和“0”信号的电流/电压标准差。

对于强度调制光传输系统，在接收机噪声为高斯分布，接收机处于最佳判决和最佳取样等假设条件下，Pre-FEC BER 与Q （Linear ）之间近似关系如式A.2：)2)(Q erfc(BER FEC -Pre 21Linear =……………………………………………（A.2）式中，erfc 是互补误差函数。

在高斯噪声近似的带EDFA 的WDM 系统中，在ASE 噪声与信号光偏振方向一致等假设条件下，OSNR 与Q 值之间近似关系如式A.3：eoB B Linear OSNR Linear OSNR Linear 2)(211)()(Q ++=……………………………………（A.3） 式中，B o 和B e 分别表示传输链路末级接收机的光带宽和电带宽。
