晶体管图示仪的原理与使用

1、定义：晶体管特性图示仪是一种用示波管显示半导体器件的各种特性曲线，并可测量其静态参数的测试仪器。

它功能强，用途广泛、直接显示、使用方便、操作方便的优点，对于从事半导体管机理的研究及半导体在无线电领域的应用，是必不可少的测试工具。

晶体管特性图示仪是一种专用示波器，它能直接观察各种晶体管特性曲线及曲性簇。

例如:晶体管共射、共基和共集三种接法的输入、输出特性、电流放大特性及反馈特性；二极管的正向、反向特性；稳压管的稳压或齐纳特性；它可以测量晶体管的击穿电压、饱和电流、β或α参数等。

2、晶体管特性图示仪与示波器的区别：晶体管特性图示仪能够自身提供测试时所需要的信号源，并将测试结果以曲线形式显示在荧光屏上。

3、优缺点：晶体管特性图示仪不能用于测量晶体管的高频参数。

4、组成：主要由阶梯波发生器、集电极扫描信号源、测试变换电路、控制电路、X-Y方式示波器等部分组成。

由于晶体管特性图示仪的测量原理基础是逐点测量法，且是动态测量，故晶体管特性图示仪的功能应该满足：能提供测试过程所需的各种基极电流（阶梯波发生器）；每个固定基极电流期间，集电极电压能做相应改变；（集电极扫描信号源）能够即使取出各组测量值并传送至显示电路。

5、晶体管特性图示仪各组成部分的作用：（见书P127）阶梯波发生器（组成和工作原理见书P129）：提供基极阶梯电压或电流集电极扫描信号源：每个固定基极电流期间，集电极电压能做相应改变；测试变换电路：为适应测试NPN和PNP管控制电路：实现集电极扫描信号源和阶梯波信号源的同步X-Y方式示波器：X和Y轴放大器（对取自被测器件上的电压信号进行放大，然后送至偏转板形成扫描线）和示波管6、晶体管特性图示仪的操作使用面板介绍：包括五部分（示波管控制电路；集电极电源；偏转放大；阶梯信号测试台）J2461型晶体管特性图示仪J2461型晶体管特性图示仪，是根据教育部《JY6－78》号技术标准的规定和要求而设计的。

它是J2458型教学示波器的辅助装置，主要供中等学校实验室测量晶体管使用。

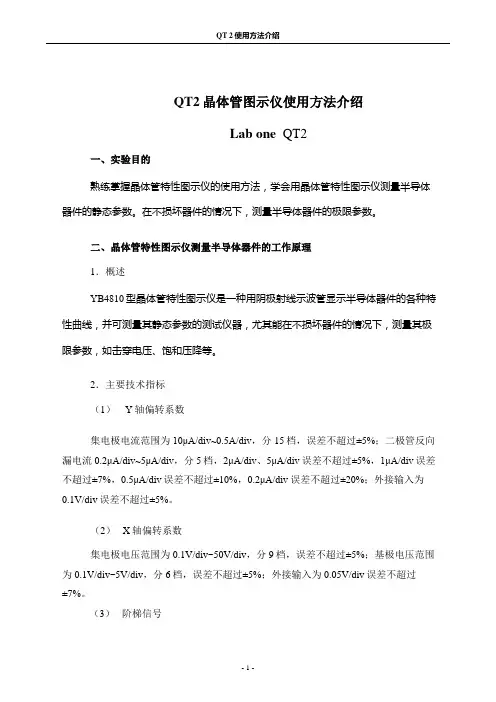

QT2晶体管图示仪使用方法介绍Lab one QT2一、实验目的熟练掌握晶体管特性图示仪的使用方法，学会用晶体管特性图示仪测量半导体器件的静态参数。

在不损坏器件的情况下，测量半导体器件的极限参数。

二、晶体管特性图示仪测量半导体器件的工作原理1．概述YB4810型晶体管特性图示仪是一种用阴极射线示波管显示半导体器件的各种特性曲线，并可测量其静态参数的测试仪器，尤其能在不损坏器件的情况下，测量其极限参数，如击穿电压、饱和压降等。

2．主要技术指标（1） Y轴偏转系数集电极电流范围为10μA/div~0.5A/div，分15档，误差不超过±5%；二极管反向漏电流0.2μA/div~5μA/div，分5档，2μA/div、5μA/div误差不超过±5%，1μA/div误差不超过±7%，0.5μA/div误差不超过±10%，0.2μA/div误差不超过±20%；外接输入为0.1V/div误差不超过±5%。

（2） X轴偏转系数集电极电压范围为0.1V/div~50V/div，分9档，误差不超过±5%；基极电压范围为0.1V/div~5V/div，分6档，误差不超过±5%；外接输入为0.05V/div误差不超过±7%。

（3）阶梯信号阶梯电流范围为0.1μA/级~50mA/级，分18档；1μA/级~50mA/级，误差不超过±5%，0.1μA/级误差不超过±7%；阶梯电压范围为0.05V/级~1V/级，分5档，误差不超过±5%；串联电阻10Ω、10KΩ、0.1MΩ，分3档，误差不超过±10%；每簇级数4~10级连续可调。

2．4集电极扫描电源、高压二极管测试电源其峰值电压与峰值电流容量如下表所示，其中最大输出不低于下表：5V档0~5V 10A50V档0~50V 1A500V档0~500V 0.1A3kV档0~3kV 2mA功耗限制电阻0.5MΩ，分11档，误差不超过±10%。

晶体管图示仪的测试原理晶体管图示仪是一种用于测试和分析晶体管性能的仪器。

它通过对晶体管进行电流-电压（I-V）特性曲线的测量，来评估晶体管的工作状态和性能。

晶体管图示仪的测试原理主要包括以下几个方面：1. 电流-电压特性测量：晶体管图示仪通过在晶体管的基极、发射极和集电极之间施加不同的电压，测量晶体管的电流-电压特性曲线。

这些特性曲线可以显示晶体管的工作区域、饱和区、截止区等工作状态，以及晶体管的放大倍数、输入电阻、输出电阻等性能参数。

2. 输入输出特性测量：晶体管图示仪还可以测量晶体管的输入输出特性。

输入特性是指在给定的集电极电压下，测量晶体管的基极电流与基极电压之间的关系；输出特性是指在给定的基极电流下，测量晶体管的集电极电压与集电极电流之间的关系。

通过测量输入输出特性，可以评估晶体管的放大倍数、输入电阻、输出电阻等性能参数。

3. 频率响应测量：晶体管图示仪还可以测量晶体管的频率响应特性。

频率响应是指晶体管在不同频率下的放大倍数和相位差。

通过测量频率响应，可以评估晶体管的截止频率、增益带宽等性能参数。

4. 功率测量：晶体管图示仪还可以测量晶体管的功率特性。

功率特性是指晶体管在不同电压和电流下的功率输出。

通过测量功率特性，可以评估晶体管的最大功率输出、效率等性能参数。

晶体管图示仪的测试原理基于电子学和半导体物理学的基本原理。

晶体管是一种半导体器件，其工作原理基于PN结和场效应晶体管的原理。

晶体管图示仪通过施加不同的电压和电流，可以改变晶体管的工作状态，从而测量和分析晶体管的性能。

总之，晶体管图示仪通过测量晶体管的电流-电压特性、输入输出特性、频率响应特性和功率特性，来评估晶体管的工作状态和性能。

它是一种重要的测试仪器，用于研究和开发半导体器件、电子电路和通信系统等领域。

3.6 JT－1型晶体管特性图示仪JT－1型晶体管特性图示仪是一种可直接在示波管荧光屏上观察各种晶体管的特性曲线的专用仪器。

通过仪器的标尺刻度可直接读被测晶体管的各项参数；它可用来测定晶体管的共集电极、共基极、共发射极的输入特性、输出特性、转换特性、α、β参数特性；可测定各种反向饱和电流I CBO、I CEO、I EB0和各种击穿电压BU CBO、BU CEO、BU EBO等；还可以测定二极管、稳压管、可控硅、隧道二极管、场效应管及数字集成电路的特性，用途广泛。

一、主要技术指标（l）Y轴编转因数：集电极电流范围：0.01～1000毫安／度，分十六档，误差≤±3％；集电极电流倍率：分×2、×1、×0.l三档，误差≤±3％；基极电压范围：0.01～0.5V／度，分六档，误差≤±3％；基极电流或基极源电压：0.05V／度，误差≤±3％；外接输入：0.1V／度，误差≤±3％；（2）X轴偏转因数：集电极电压范围：0.01～20V／度，分十一档，误差≤±3％；基极电压范围：0.01～0.5V／度，分六档，误差≤±3％；基极电流或基极源电压：0.5V／度，误差≤±3％；外接输入：0.1V／度，误差≤±3％。

（3）基极阶梯信号：阶梯电流范围：0.001～200mA／度，分十七档；阶梯电压范围：0.01～0.2V／级，分五档；串联电阻：10Ω～22KΩ，分24档；每族级数：4～12连续可变；每秒级数：100或200，共3档；阶梯作用：重复、关、单族，共三档；极性：正、负两档；误差≤±5％．（4）集电极扫描信号：峰值电压：0～20V、0～200V两档，正、负连续可调；电流容量：0～20V时为10A（平均值），0～200V时为1A（平均值）；功耗限制电阻：0～100KΩ，分17档，误差≤±5％；（5）电源：交流220V ±10％，50Hz±20Hz。

晶体管特性图示仪的使用一、实验任务熟悉XJ4810型图示仪的面板装置及其操作方法；会测量二极管的正、反向特性，三极管的输入特性、输出特性及主要参数（不包括频率参数），场效应管的特性及其主要参数。

二、实验原理晶体管特性图示仪主要由阶梯波信号源、集电极扫描电压发生器、工作于X-Y方式的示波器、测试转换开关及一些附属电路组成。

晶体管特性图示仪根据器件特性测量的工作原理，将上述单元组合，实现各种测试电路。

阶梯波信号源产生阶梯电压或阶梯电流，为被测晶体管提供偏置；集电极扫描电压发生器用以供给所需的集电极扫描电压，可根据不同的测试要求，改变扫描电压的极性和大小；示波器工作在X-Y状态，用于显示晶体管特性曲线；测试开关可根据不同晶体管不同特性曲线的测试要求改变测试电路。

三、实验设备1、XJ4810型图示仪；数量：1台；2、9013、8050型NPN、9012、8550型PNP型三极管，二极管，稳压二极管，3DJ6G型N沟道结型场效应管；数量：各一只。

四、实验预习要求1、课外阅读《电子测量》晶体管测量的相关文献。

2、参照仪器使用说明书，掌握XJ4810型图示仪的使用方法。

3、详细阅读实验指导书，作好绘制波形和测试记录的准备6、。

五、实验步骤：1.测试小功率整流二极管IN4001，做以下旋钮设置：“峰值电压范围”：0～10V（正向特性测量）；0～200V（反向特性测量）“集电极电流极性”：+（正向特性测量）；－（反向特性测量）Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：关2.稳压二极管的测量，做以下旋钮设置：“峰值电压范围”：AC?? 0～10V“集电极电流极性”：+Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：关动态电阻RZ=△VZ/△IZ3.NPN型管的测量1）输出特性曲线的测试“峰值电压范围”：0～10V“集电极电流极性”：+Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：重复；“极性”：+“电压—电流/级”：20μA/度直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）交流电流放大系数β=△IC/△IB （VCE=常数）2）输入特性曲线的测试“峰值电压范围”：0～10V“集电极电流极性”：+Y—“电流/度”：阶梯信号X—“电压/度”：VBE阶梯“重复—关”：重复；“极性”：+“电压—电流/级”：适当档级3）IC—IB关系曲线的测量“峰值电压范围”：0～10V“集电极电流极性”：+Y—“电流/度”：ICX—“电压/度”：阶梯信号阶梯“重复—关”：重复；“极性”：+“电压—电流/级”：适当档级直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）4.PNP型管的测量（方法与NPN型管的测量类似）1）输出特性曲线的测试“峰值电压范围”：0～10V“集电极电流极性”：－Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：重复；“极性”：－“电压—电流/级”：20μA/度直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）交流电流放大系数β=△IC/△IB （VCE=常数）2）输入特性曲线的测试“峰值电压范围”：0～10V“集电极电流极性”：－Y—“电流/度”：阶梯信号X—“电压/度”：VBE阶梯“重复—关”：重复；“极性”：－“电压—电流/级”：适当档级输出特性曲线输入特性曲线3）IC—IB关系曲线的测量“峰值电压范围”：0～10V“集电极电流极性”：+Y—“电流/度”：ICX—“电压/度”：阶梯信号阶梯“重复—关”：重复；“极性”：+“电压—电流/级”：适当档级IC—IB关系曲线直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）4.PNP型管的测量（方法与NPN型管的测量类似）1）输出特性曲线的测试“峰值电压范围”：0～10V“集电极电流极性”：－Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复—关”：重复；“极性”：－“电压—电流/级”：20μA/度直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）交流电流放大系数β=△IC/△IB （VCE=常数）2）输入特性曲线的测试“峰值电压范围”：0～10V“集电极电流极性”：－Y—“电流/度”：阶梯信号X—“电压/度”：VBE阶梯“重复—关”：重复；“极性”：－“电压—电流/级”：适当档级3）IC—IB关系曲线的测量“峰值电压范围”：0～10V“集电极电流极性”：－Y—“电流/度”：ICX—“电压/度”：阶梯信号阶梯“重复—关”：重复；“极性”：－“电压—电流/级”：适当档级直流电流放大系数hFE=IC/IB（VCE=常数，IC=常数）IC—IB关系曲线5.场效应管的测量1）输出特性（漏极特性）的测量“峰值电压范围”：0～50V“集电极电流极性”：+Y—“电流/度”：ICX—“电压/度”：VCE阶梯“重复2）—关”：重复3）；“极性”：－4）“电压—电流/级”：1V/级饱和漏电流IDSS：在VGS=0V的那条曲线上，读测出UDS=10V所对应的Y轴电流；跨导gm=△IDS/△VGS（IDS=常数，VGS=常数）六．训练测试二极管、NPN型与PNP型三极管的各种参数特性。
