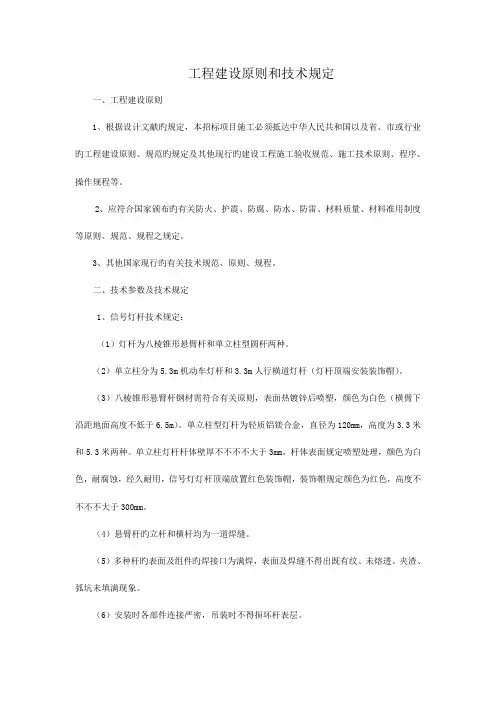

工程建设标准和技术要求
一、工程建设标准
1、依据设计文件的要求,本招标项目施工必须达到中华人民共和国以及省、市或行业的工程建设标准、规范的要求及其它现行的建设工程施工验收规范、施工技术标准、程序、操作规程等。
2、应符合国家颁布的有关防火、护震、防腐、防水、防雷、材料质量、材料准用制度等标准、规范、规程之规定。
3、其他国家现行的相关技术规范、标准、规程。
二、技术参数及技术要求
1、信号灯杆技术要求:
(1)灯杆为八棱锥形悬臂杆和单立柱型圆杆两种。
(2)单立柱分为5.3m机动车灯杆和3.3m人行横道灯杆(灯杆顶端安装装饰帽)。
(3)八棱锥形悬臂杆钢材需符合相关标准,表面热镀锌后喷塑,颜色为白色(横臂下沿距地面高度不低于6.5m)。单立柱型灯杆为轻质铝镁合金,直径为120mm,高度为3.3米和5.3米两种。单立柱灯杆杆体壁厚不小于3mm,杆体表面要求喷塑处理,颜色为白色,耐腐蚀,经久耐用,信号灯灯杆顶端放置红色装饰帽,装饰帽要求颜色为红色,高度不小于300mm。
(4)悬臂杆的立杆和横杆均为一道焊缝。
(5)各种杆的表面及组件的焊接口为满焊,表面及焊缝不得出现有纹、未熔透、夹渣、弧坑未填满现象。
(6)安装时各部件连接严密,吊装时不得损坏杆表层。
(7)悬臂杆的横杆与立杆连接螺栓必须使用符合国际3098-2000标准的40铬8.8级螺栓,横杆末端承重不少于100KG。
(8)所有杆与基础用法兰连接,杆及基础设计、施工均由供应商负责,基础使用商品混凝土浇筑,标号不低于C30,图纸经有关部门审核同意后进行施工。
(9)安装后立杆应保垂直,横杆垂直于路沿石或按要求视情况安装,横杆安装后应保持上仰2-3度。
(10)各种规格的杆抗风速不得小于30m/s。
(11)所有灯杆距地面1.5m部分贴红白相间高强级反光膜。
(12)中标人负责灯杆的安装及基础施工。
2、电缆技术要求:
(1)控制电缆线为五芯五种颜色,每芯1mm2;电源电缆为两芯,每芯为16mm2,工程竣工后电缆线无接头。
(2)中标人在供货时须向招标人提供生产厂家的生产许可证、产品合格证的复印件。
(3)中标人负责电缆的铺设。
3、顶管、开挖、管道井、信号机基础等:
(1)顶管:执行中国非开挖技术协会行业标准,铺设5根直径50mmPE圆管。
(2)开挖:开挖1管槽深度90cm,宽度60cm,水平铺设6支内径50mmPE管,管上下各铺垫8cm沙层后回填。开挖2管槽深度70cm,宽度40cm,水平铺设2支直径50mmPE管,管上下各铺垫8cm沙层后回填。管道井间管线不允许有接头。
(3)管道井:深度为1.5m圆形井,井底部内径1m,上口逐渐收至80cm,井壁砖砌,厚度24cm,井内壁水泥抹面。管线位置距井口50cm-100cm,管道井内穿线管端部密封。井圈、井盖需采用不可回收材料制作,执行相关行业标准。
(4)信号机基础
a.信号机机柜基础应严格按基础施工图或基础变更方案挖掘。还要根据地线埋设方案,预留地线埋设位置。基础挖掘过程要小心进行,要把挖出的步道砖或绿化草坪保存好,留待以后恢复用;不要碰破地下管线及设施;如挖掘过程中遇有障碍物,要及时通知施工监理解决。
b.用途:放置交通信号控制器。
c.基础结构和尺寸:基础结构和尺寸见交通信号控制器基础图如下:
交通信号控制器基础图
d.制作要求:
①应符合现行国家标准《电气装置安装工程电缆线路施工及验收规范》的有关规定;
②底座基板和座体用C30混凝土现场浇筑,中间加10mm钢筋网,钢筋网间距100mm,钢筋网结构和尺寸见后面的图示;
③电缆管用直径50mm的PE管10根,在机座体内不能用90度弯头连接;
④在机座体内设置接地棒,接地棒尺寸见后面图示;
⑤机座上设置M12螺栓4个,尺寸见交通信号控制器基础图,螺栓上配置镀锌螺丝两个,平光垫圈和弹簧垫圈各一个;
⑥机座浇筑完成后,应表面处理光滑。
4.信号机地线接线要求
从接地极分别引出两根线径不小于16mm的接地线接入到信号机接地排内,如图示。
技术要求:
①接地体的焊接应采用搭焊,搭焊长度为圆钢直径的6倍;
②接地体安装点下方应无任何管道、线缆经过;
③接地体安装应符合现行国家标准《工业企业通信接地设计规范》,完成后,应使用接地摇表测量接地电阻大小,要求接地电阻小于4Ω。注意雨后不应立即测量电阻。
④材料:8mm钢板、10mm钢筋、C30混凝土、碎石、Ф100钢管和弯管接头。
5、标志
(1)标志牌:
标志牌的形状、文字、图案按招标人提供的图纸和说明进行设计、施工,形状、文字图案应符合GB5768-2009的规定。
标志牌的尺寸应符合GB5768-2009的规定及有关设计的要求,外形尺寸偏差小于其尺寸的0.5%),邻边夹角偏差小于0.5°。
标志牌应平整、表面无明显皱纹、凹痕或变形。铝板厚度不低于 2.5mm,底板每平方米范围内平整度公差不应大于1.0mm。
标志牌不允许存在以下缺陷:
A、裂纹。
B、明显的划痕、损伤和颜色不均匀。
C、逆反射性能不均匀。
反光膜拼接应符合以下要求:
反光膜应尽可能减少拼接,当粘贴反光膜不可避免出现接缝时,应使用反光膜产品的最大宽度进行拼接,接缝以搭接为主,重叠部分不少于5mm,但距标志牌边缘5cm以内,不
得有拼接。
标志牌面的反光膜采用知名品牌产品,级别不得低于高强级。
标志底板采用L2Y2铝板或铝合金板。标志牌与滑动槽采用铝合金铆钉连接,牌面上的铆钉头应打磨平滑,底面背面应保持底板原色。
滑动槽应采用牌号为6063、HV≥12状态的铝合金。
各种规格标志边沿应采取加固措施,加固形式符合GB5768-2009要求。
(2)标志杆:
A、车道行驶方向悬臂标志杆
杆件采用优质钢板加工而成的八棱锥悬臂杆,任何一段立杆不允许有横向焊缝、横杆不允许有纵向焊缝。钢结构杆件的各钢制部件均应作防腐处理,防腐处理要采用热浸再喷塑方式进行,杆体要求内外热浸镀锌;钢板厚度小于5mm,锌层厚度不低于65um;钢板厚度大于5mm,锌层厚度不低于86um;并应符合国家标准(GB/T13912-92)的规定;
悬臂杆的立杆和横杆均为一道焊缝,横杆下侧距地面高度不低于6.3m;
安装时各部件连接严密,吊装时不得损坏杆表层;
悬臂杆的横杆与立杆连接螺栓必须使用符合国际3098-2000标准的40铬8.8级螺栓;
所有杆与基础用法兰盘连接,杆及基础设计、施工均由供应商负责,基础使用商品混凝土浇筑,标号不低于C30,图纸经有关部门审核同意后进行施工;
安装后立杆应保垂直,横杆垂直于路沿石或按要求视情况安装,横杆安装后应保持上仰2-3度;
立柱与横臂采用法兰联接。法兰连接中,两法兰之间需紧密贴实,各方向缝隙小于或等于3mm。杆内外应热浸镀锌抗腐蚀。杆身的直线度偏差不大于总长的1‰;
不得有影响材料性能的裂纹,分层,夹渣等缺陷,麻点或划痕的深度不得大于0.5mm。
经剪切、折弯、成型后焊接成多边形等直径或拔梢状结构,现场不进行焊接;
杆件上如需开孔,应在确保安全的情况下,于出厂前做好设计,完成开孔工作和开孔附近热浸镀锌抗腐蚀等保护措施;
底法兰与杆体的焊缝要求全溶透焊接;
纵焊缝应采用自动焊焊接,焊缝要求均匀、无虚焊现象;
钢构件的焊接必须严格按相应施工技术规范执行,焊接采用惰性气体保护焊或埋弧焊;
焊缝应平整光滑,无焊渣、气孔等缺陷,底法兰焊接须进行探伤检测并出具相应部位探伤报告;
