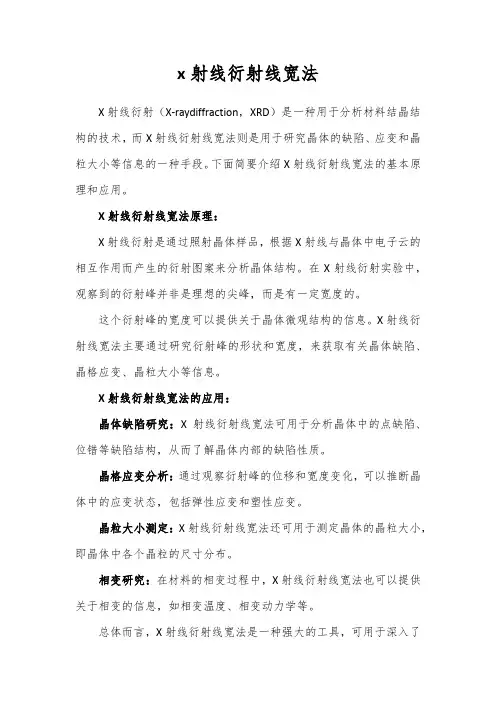

x射线衍射线宽法X射线衍射（X-raydiffraction，XRD）是一种用于分析材料结晶结构的技术，而X射线衍射线宽法则是用于研究晶体的缺陷、应变和晶粒大小等信息的一种手段。
下面简要介绍X射线衍射线宽法的基本原理和应用。
X射线衍射线宽法原理：X射线衍射是通过照射晶体样品，根据X射线与晶体中电子云的相互作用而产生的衍射图案来分析晶体结构。
在X射线衍射实验中，观察到的衍射峰并非是理想的尖峰，而是有一定宽度的。
这个衍射峰的宽度可以提供关于晶体微观结构的信息。
X射线衍射线宽法主要通过研究衍射峰的形状和宽度，来获取有关晶体缺陷、晶格应变、晶粒大小等信息。
X射线衍射线宽法的应用：晶体缺陷研究：X射线衍射线宽法可用于分析晶体中的点缺陷、位错等缺陷结构，从而了解晶体内部的缺陷性质。
晶格应变分析：通过观察衍射峰的位移和宽度变化，可以推断晶体中的应变状态，包括弹性应变和塑性应变。
晶粒大小测定：X射线衍射线宽法还可用于测定晶体的晶粒大小，即晶体中各个晶粒的尺寸分布。
相变研究：在材料的相变过程中，X射线衍射线宽法也可以提供关于相变的信息，如相变温度、相变动力学等。
总体而言，X射线衍射线宽法是一种强大的工具，可用于深入了解材料的微观结构和性质，对材料科学、固体物理学等领域有着广泛的应用。
在具体实验中，通常需要配合专业的X射线衍射仪器和分析软件来进行研究。
晶体是由原子或离子按照一定的规律排列而成的固体物质，其性质与晶粒度密切相关。
晶粒度是指晶体中晶粒的大小和分布情况，直接影响着晶体的力学性质、导电性能以及光学特性等。
因此，准确测量晶粒度对于研究和应用晶体材料具有重要意义。
x射线衍射线线宽法是一种常用的测试晶粒度的方法。
通过测量x射线衍射峰的半高宽，可以间接反映晶体的晶粒度。
该方法适用于各种类型的晶体，无需破坏样品，并可以得到晶体的取向分布信息。
在实验中，首先需要选择合适的x射线波长，以使得衍射峰的半高宽能够被仪器测量。
XRD晶粒尺寸分析注：晶粒尺寸和晶面间距不同计算晶粒大小：谢乐公式：D=kλ/βcosθD—垂直于反射晶面（hkl）的晶粒平均粒度 D是晶粒大小β--（弧度）为该晶面衍射峰值半高宽的宽化程度K—谢乐常数，取决于结晶形状，常取0.89θ--衍射角λ---入射X射线波长（Ǻ）计算晶面间距：布拉格方程：2dsinθ=nλ d是晶面间距。
此文档是用XRD软件来分析晶粒尺寸，用拟合的办法，而不是用谢乐公式很多人都想算算粒径有多大。
其实，我们专业的术语不叫粒径，而叫“亚晶尺寸”，它表征的并不是一个颗粒的直径。
A 这么说吧，粉末由很多“颗粒”组成，每个颗粒由很多个“晶粒”聚集而成，一个晶粒由很多个“单胞”拼接组成。
X射线测得的晶块尺寸是指衍射面指数方向上的尺寸，如果这个方向上有M个单胞，而且这个方向上的晶面间距为d，则测得的尺寸就是Md。
如果某个方向（HKL）的单胞数为N，晶面间距为d1，那么这个方向的尺寸就是Nd1。
由此可见，通过不同的衍射面测得的晶块尺寸是不一定相同的。
B 如果这个晶粒是一个完整的，没有缺陷的晶粒，可以将其视为一个测试单位，但是，如果这个晶粒有缺陷，那它就不是一个测试单位了，由缺陷分开的各个单位称为“亚晶”。
比如说吧，如果一个晶粒由两个通过亚晶界的小晶粒组成（称为亚晶），那么，测得的就不是这个晶粒的尺寸而是亚晶的尺寸了。
C 为什么那么多人喜欢抛开专业的解释而用“粒径”这个词呢？都是“纳米材料”惹的祸。
纳米晶粒本来就很小，一般可以认为一个纳米晶粒中不再存在亚晶，而是一个完整的晶粒，因此，亚晶尺寸这个术语就被套用到纳米晶粒的“粒径”上来了。
实际上，国家对于纳米材料的粒径及粒径分布的表征是有标准的，需要用“小角散射”方法来测量。
比如，北京钢铁研究总院做这个就做了很长时间。
但是呢，一则，做小角散射的地方还不多，做起来也特别麻烦（现在好一些了，特别是对光能自动一些了），所以，很少有人去做，而且，用衍射峰宽计算出来的“粒径”总是那么小，何乐而不为呢？我私下地觉得吧，这些人在偷换概念。
XRD晶粒尺寸分析注：晶粒尺寸和晶面间距不同计算晶粒大小：谢乐公式：D=kλ/βcosθD—垂直于反射晶面（hkl）的晶粒平均粒度 D是晶粒大小β--（弧度）为该晶面衍射峰值半高宽的宽化程度K—谢乐常数，取决于结晶形状，常取0.89θ--衍射角λ---入射X射线波长（Ǻ）计算晶面间距：布拉格方程：2dsinθ=nλ d是晶面间距。
此文档是用XRD软件来分析晶粒尺寸，用拟合的办法，而不是用谢乐公式很多人都想算算粒径有多大。
其实，我们专业的术语不叫粒径，而叫“亚晶尺寸”，它表征的并不是一个颗粒的直径。
A 这么说吧，粉末由很多“颗粒”组成，每个颗粒由很多个“晶粒”聚集而成，一个晶粒由很多个“单胞”拼接组成。
X射线测得的晶块尺寸是指衍射面指数方向上的尺寸，如果这个方向上有M个单胞，而且这个方向上的晶面间距为d，则测得的尺寸就是Md。
如果某个方向（HKL）的单胞数为N，晶面间距为d1，那么这个方向的尺寸就是Nd1。
由此可见，通过不同的衍射面测得的晶块尺寸是不一定相同的。
B 如果这个晶粒是一个完整的，没有缺陷的晶粒，可以将其视为一个测试单位，但是，如果这个晶粒有缺陷，那它就不是一个测试单位了，由缺陷分开的各个单位称为“亚晶”。
比如说吧，如果一个晶粒由两个通过亚晶界的小晶粒组成（称为亚晶），那么，测得的就不是这个晶粒的尺寸而是亚晶的尺寸了。
C 为什么那么多人喜欢抛开专业的解释而用“粒径”这个词呢？都是“纳米材料”惹的祸。
纳米晶粒本来就很小，一般可以认为一个纳米晶粒中不再存在亚晶，而是一个完整的晶粒，因此，亚晶尺寸这个术语就被套用到纳米晶粒的“粒径”上来了。
实际上，国家对于纳米材料的粒径及粒径分布的表征是有标准的，需要用“小角散射”方法来测量。
比如，北京钢铁研究总院做这个就做了很长时间。
但是呢，一则，做小角散射的地方还不多，做起来也特别麻烦（现在好一些了，特别是对光能自动一些了），所以，很少有人去做，而且，用衍射峰宽计算出来的“粒径”总是那么小，何乐而不为呢？我私下地觉得吧，这些人在偷换概念。

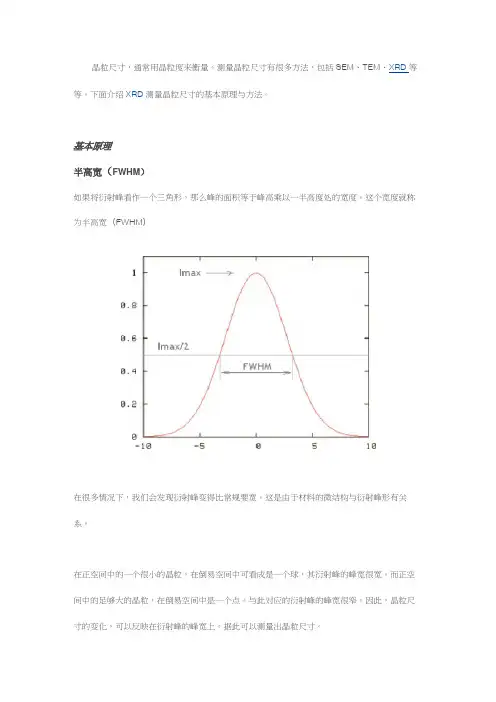

晶粒尺寸，通常用晶粒度来衡量。
测量晶粒尺寸有很多方法，包括SEM、TEM、XRD等等。
下面介绍XRD测量晶粒尺寸的基本原理与方法。
基本原理
半高宽（FWHM）
如果将衍射峰看作一个三角形，那么峰的面积等于峰高乘以一半高度处的宽度。
这个宽度就称为半高宽（FWHM）
在很多情况下，我们会发现衍射峰变得比常规要宽。
这是由于材料的微结构与衍射峰形有关系。
在正空间中的一个很小的晶粒，在倒易空间中可看成是一个球，其衍射峰的峰宽很宽。
而正空间中的足够大的晶粒，在倒易空间中是一个点。
与此对应的衍射峰的峰宽很窄。
因此，晶粒尺寸的变化，可以反映在衍射峰的峰宽上。
据此可以测量出晶粒尺寸。
注意:当晶粒大于100nm 衍射峰的宽度随晶粒大小变化不敏感。
此时晶粒度可以用TEM 、 SEM 计算统计平均值。
当晶粒小于10nm ，其衍射峰随晶粒尺寸的变小而显著宽化，也不适合用XRD 来测量。
计算方法
被测样品中晶粒大小可采用Scherrer 公式（谢乐公式）进行计算:
于衍射方向上的晶块尺寸。
其中d hk |是垂直于;hkl ） 晶面方向的晶面间距，而N 则为该方向上包含的晶胞数。
计算晶粒尺寸时，一般选取低角度的衍射线。
如果晶粒尺寸较大，可用较高的角度的衍射线代替。
山胡即为晶粒尺寸它的物理意义是。
XRD数据计算晶粒尺寸）公式计算晶粒尺寸（XRDScherrer公式计算晶粒尺寸（Scherrer公式计算晶粒尺寸（XRD数据计算晶粒尺寸）根据X射线衍射理论，在晶粒尺寸小于100nm时，随晶粒尺寸的变小衍射峰宽化变得显著，考虑样品的吸收效应及结构对衍射线型的影响，样品晶粒尺寸可以用Debye-Scherrer公式计算。
Scherrer公式：Dhkl=kλ/βcosθ其中，Dhkl为沿垂直于晶面（hkl）方向的晶粒直径，k为Scherrer常数（通常为0.89），λ为入射X射线波长（Cuka波长为0.15406nm，Cuka1波长为0.15418nm。
），θ为布拉格衍射角（°），β为衍射峰的半高峰宽（rad）。
但是在实际操作中如何从一张普通的XRD图谱中获得上述的参数来计算晶粒尺寸还存在以下问题：1)首先，用XRD计算晶粒尺寸必须扣除仪器宽化和应力宽化影响。
如何扣除仪器宽化和应力宽化影响？在什么情况下，可以简化这一步骤？答：在晶粒尺寸小于100nm时，应力引起的宽化与晶粒尺度引起的宽化相比，可以忽略。
此时，Scherrer公式适用。
但晶粒尺寸大到一定程度时，应力引起的宽化比较显著，此时必须考虑引力引起的宽化，Scherrer公式不再适用。
2)通常获得的XRD数据是由Kα线计算得到的。
此时，需要K α1和Kα2必须扣除一个，如果没扣除，肯定不准确。
3)扫描速度也有影响，要尽可能慢。
一般2°/min。
4)一个样品可能有很多衍射峰，是计算每个衍射峰对应晶粒尺寸后平均?还是有其它处理原则？答：通常应当计算每个衍射峰晶粒尺寸后进行平均。
当然只有一两峰的时候，就没有必要强求了！5)有的XRD数据中给出了width值，是不是半高宽度的值？能不能直接代入上面公式吗？如果不能，如何根据XRD图谱获得半峰宽？β为衍射峰的半高峰宽时，k=0.89β为衍射峰的积分宽度时，k=1.0。
其中积分宽度=衍射峰面积积分/峰高如何获得单色Kα1：1）硬件滤掉Kβ：K系射线又可以细分为Kα（L层电子填充）和Kβ（M层电子填充）两种波长略有差异的两种射线。

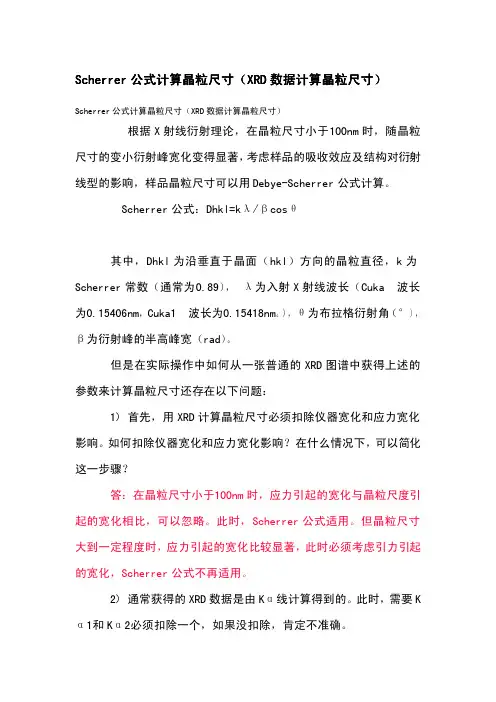

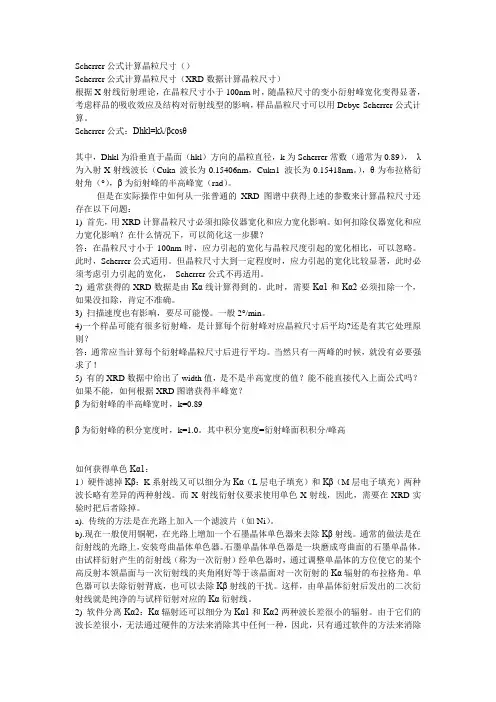

Scherrer公式计算晶粒尺寸（）Scherrer公式计算晶粒尺寸（XRD数据计算晶粒尺寸）根据X射线衍射理论，在晶粒尺寸小于100nm时，随晶粒尺寸的变小衍射峰宽化变得显著，考虑样品的吸收效应及结构对衍射线型的影响，样品晶粒尺寸可以用Debye-Scherrer公式计算。
Scherrer公式：Dhkl=kλ/βcosθ其中，Dhkl为沿垂直于晶面（hkl）方向的晶粒直径，k为Scherrer常数（通常为0.89），λ为入射X射线波长（Cuka 波长为0.15406nm，Cuka1 波长为0.15418nm。
），θ为布拉格衍射角（°），β为衍射峰的半高峰宽（rad）。
但是在实际操作中如何从一张普通的XRD图谱中获得上述的参数来计算晶粒尺寸还存在以下问题：1) 首先，用XRD计算晶粒尺寸必须扣除仪器宽化和应力宽化影响。
如何扣除仪器宽化和应力宽化影响？在什么情况下，可以简化这一步骤？答：在晶粒尺寸小于100nm时，应力引起的宽化与晶粒尺度引起的宽化相比，可以忽略。
此时，Scherrer公式适用。
但晶粒尺寸大到一定程度时，应力引起的宽化比较显著，此时必须考虑引力引起的宽化，Scherrer公式不再适用。
2) 通常获得的XRD数据是由Kα线计算得到的。
此时，需要Kα1和Kα2必须扣除一个，如果没扣除，肯定不准确。
3) 扫描速度也有影响，要尽可能慢。
一般2°/min。
4)一个样品可能有很多衍射峰，是计算每个衍射峰对应晶粒尺寸后平均?还是有其它处理原则？答：通常应当计算每个衍射峰晶粒尺寸后进行平均。
当然只有一两峰的时候，就没有必要强求了！5) 有的XRD数据中给出了width值，是不是半高宽度的值？能不能直接代入上面公式吗？如果不能，如何根据XRD图谱获得半峰宽？β为衍射峰的半高峰宽时，k=0.89β为衍射峰的积分宽度时，k=1.0。
其中积分宽度=衍射峰面积积分/峰高如何获得单色Kα1：1）硬件滤掉Kβ：K系射线又可以细分为Kα（L层电子填充）和Kβ（M层电子填充）两种波长略有差异的两种射线。

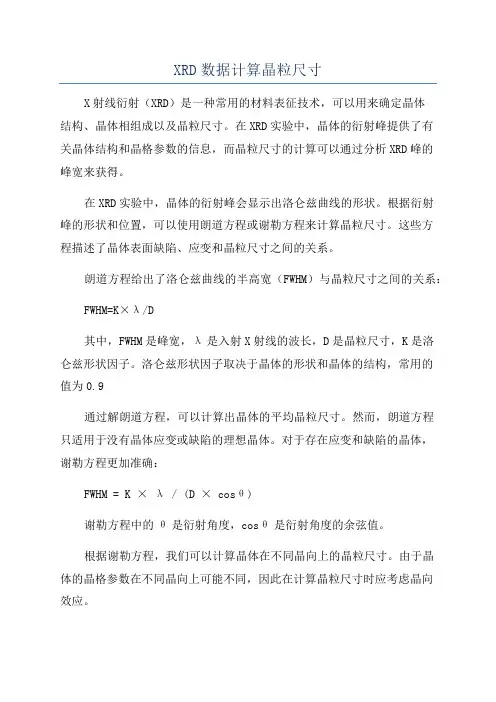

XRD数据计算晶粒尺寸X射线衍射（XRD）是一种常用的材料表征技术，可以用来确定晶体结构、晶体相组成以及晶粒尺寸。
在XRD实验中，晶体的衍射峰提供了有关晶体结构和晶格参数的信息，而晶粒尺寸的计算可以通过分析XRD峰的峰宽来获得。
在XRD实验中，晶体的衍射峰会显示出洛仑兹曲线的形状。
根据衍射峰的形状和位置，可以使用朗道方程或谢勒方程来计算晶粒尺寸。
这些方程描述了晶体表面缺陷、应变和晶粒尺寸之间的关系。
朗道方程给出了洛仑兹曲线的半高宽（FWHM）与晶粒尺寸之间的关系：FWHM=K×λ/D其中，FWHM是峰宽，λ是入射X射线的波长，D是晶粒尺寸，K是洛仑兹形状因子。
洛仑兹形状因子取决于晶体的形状和晶体的结构，常用的值为0.9通过解朗道方程，可以计算出晶体的平均晶粒尺寸。
然而，朗道方程只适用于没有晶体应变或缺陷的理想晶体。
对于存在应变和缺陷的晶体，谢勒方程更加准确：FWHM = K × λ / (D × cosθ)谢勒方程中的θ是衍射角度，cosθ是衍射角度的余弦值。
根据谢勒方程，我们可以计算晶体在不同晶向上的晶粒尺寸。
由于晶体的晶格参数在不同晶向上可能不同，因此在计算晶粒尺寸时应考虑晶向效应。
为了将XRD数据应用于晶粒尺寸计算，我们首先需要准确地测量衍射峰的位置和峰宽。
可以使用洛仑兹曲线拟合和高斯曲线拟合来获得峰的位置和峰宽。
一旦我们获得了峰的位置和峰宽，我们就可以使用朗道方程或谢勒方程计算晶粒尺寸。
需要注意的是，晶体的形状、结构和应变对晶粒尺寸的计算结果有重要影响。
因此，在进行XRD晶粒尺寸计算时，需要综合考虑实际样品的特性，并采用适合的方程和模型。
此外，还有其他一些方法可以用于计算晶粒尺寸，如X射线小角散射（SAXS）和透射电子显微镜（TEM）。
这些方法可以提供更详细和准确的晶粒尺寸信息，但需要更加复杂的实验和分析过程。
总之，XRD数据可以用于计算晶粒尺寸，但需要综合考虑晶体特性和适用的方程模型。

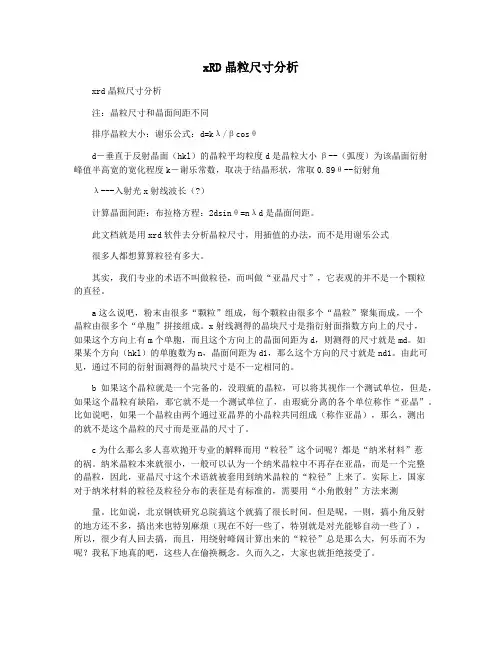

xRD晶粒尺寸分析xrd晶粒尺寸分析注：晶粒尺寸和晶面间距不同排序晶粒大小：谢乐公式：d=kλ/βcosθd―垂直于反射晶面（hkl）的晶粒平均粒度d是晶粒大小β--（弧度）为该晶面衍射峰值半高宽的宽化程度k―谢乐常数，取决于结晶形状，常取0.89θ--衍射角λ---入射光x射线波长（?）计算晶面间距：布拉格方程：2dsinθ=nλd是晶面间距。
此文档就是用xrd软件去分析晶粒尺寸，用插值的办法，而不是用谢乐公式很多人都想算算粒径有多大。
其实，我们专业的术语不叫做粒径，而叫做“亚晶尺寸”，它表观的并不是一个颗粒的直径。
a这么说吧，粉末由很多“颗粒”组成，每个颗粒由很多个“晶粒”聚集而成，一个晶粒由很多个“单胞”拼接组成。
x射线测得的晶块尺寸是指衍射面指数方向上的尺寸，如果这个方向上有m个单胞，而且这个方向上的晶面间距为d，则测得的尺寸就是md。
如果某个方向（hkl）的单胞数为n，晶面间距为d1，那么这个方向的尺寸就是nd1。
由此可见，通过不同的衍射面测得的晶块尺寸是不一定相同的。
b如果这个晶粒就是一个完备的，没瑕疵的晶粒，可以将其视作一个测试单位，但是，如果这个晶粒有缺陷，那它就不是一个测试单位了，由瑕疵分离的各个单位称作“亚晶”。
比如说吧，如果一个晶粒由两个通过亚晶界的小晶粒共同组成（称作亚晶），那么，测出的就不是这个晶粒的尺寸而是亚晶的尺寸了。
c为什么那么多人喜欢抛开专业的解释而用“粒径”这个词呢？都是“纳米材料”惹的祸。
纳米晶粒本来就很小，一般可以认为一个纳米晶粒中不再存在亚晶，而是一个完整的晶粒，因此，亚晶尺寸这个术语就被套用到纳米晶粒的“粒径”上来了。
实际上，国家对于纳米材料的粒径及粒径分布的表征是有标准的，需要用“小角散射”方法来测量。
比如说，北京钢铁研究总院搞这个就搞了很长时间。
但是呢，一则，搞小角反射的地方还不多，搞出来也特别麻烦（现在不好一些了，特别就是对光能够自动一些了），所以，很少有人回去搞，而且，用绕射峰阔计算出来的“粒径”总是那么大，何乐而不为呢？我私下地真的吧，这些人在偷换概念。

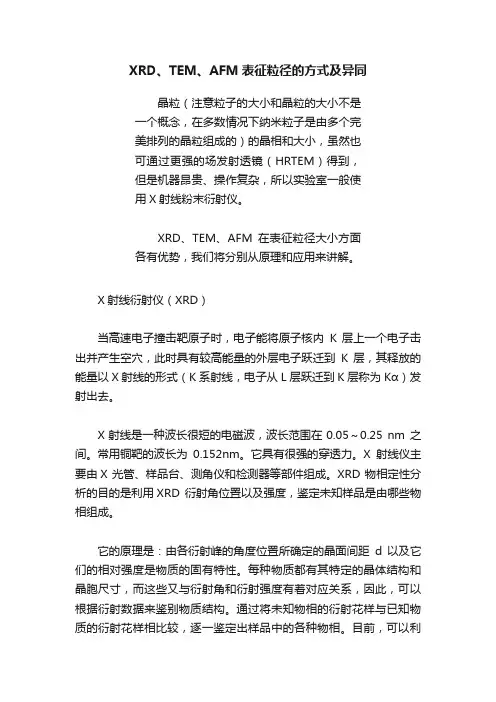

XRD、TEM、AFM表征粒径的方式及异同晶粒（注意粒子的大小和晶粒的大小不是一个概念，在多数情况下纳米粒子是由多个完美排列的晶粒组成的）的晶相和大小，虽然也可通过更强的场发射透镜（HRTEM）得到，但是机器昂贵、操作复杂，所以实验室一般使用X射线粉末衍射仪。
XRD、TEM、AFM在表征粒径大小方面各有优势，我们将分别从原理和应用来讲解。
X射线衍射仪（XRD）当高速电子撞击靶原子时，电子能将原子核内K 层上一个电子击出并产生空穴，此时具有较高能量的外层电子跃迁到K 层，其释放的能量以X射线的形式（K 系射线，电子从L 层跃迁到K 层称为Kα）发射出去。
X射线是一种波长很短的电磁波，波长范围在0.05～0.25 nm 之间。
常用铜靶的波长为0.152nm。
它具有很强的穿透力。
X射线仪主要由X 光管、样品台、测角仪和检测器等部件组成。
XRD 物相定性分析的目的是利用XRD 衍射角位置以及强度，鉴定未知样品是由哪些物相组成。
它的原理是：由各衍射峰的角度位置所确定的晶面间距d 以及它们的相对强度是物质的固有特性。
每种物质都有其特定的晶体结构和晶胞尺寸，而这些又与衍射角和衍射强度有着对应关系，因此，可以根据衍射数据来鉴别物质结构。
通过将未知物相的衍射花样与已知物质的衍射花样相比较，逐一鉴定出样品中的各种物相。
目前，可以利用粉末衍射卡片进行直接比对，也可以计算机数据库直接进行检索。
粉末X 射线衍射XRD分析仪多为旋转阳极X 射线衍射仪，由单色X 射线源、样品台、测角仪、探测器和X 射线强度测量系统所组成。
Cu 靶X 射线发生器发出的单色X 射线。
XRD 粒度分析纳米材料的晶粒尺寸大小直接影响到材料的性能。
XRD 可以很方便地提供纳米材料晶粒度的数据。
测定的原理基于样品衍射线的宽度和材料晶粒大小有关这一现象。
当晶粒小于100 nm 时，其衍射峰随晶粒尺寸的变大而宽化。
当晶粒大于100 nm 时，宽化效应则不明显。
利用X 射线衍射仪测定涤纶长丝的结晶度及晶粒尺寸一、实验目的1、了解纤维样品的制样方法；2、学会利用计算机分峰法计算涤纶长丝的结晶度及利用Scherrer 公式计算晶粒尺寸。
二、实验原理1、结晶度计算公式及“分峰”原理X 射线衍射法的理论依据是：由N 个原子所产生的总的相干散射强度是一个常数，而与这些原子相互间排列的有序程度无关。
假设为两相结构，总相干散射强度等于晶区与非晶区相干散射强度之和。
即ds s I s ds S I s ds s I s a C )()()(222⎰⎰⎰+= (1)式中I c 和I a 分别为晶相和非晶相的相干散射强度，设总原子数为N ，则 N=N c +N a ，N c 、N a 分别为晶相和非晶相的原子数，于是，结晶度Xc 等于：⎰⎰⎰+=+=002202)()()(ds s I s ds s I s ds s I s N N N X a c c a C C C)(p q k kA A A qA pA pA a c c a c c =+=+= (2)式中Ac 、Aa 分别为衍射曲线下，晶体衍射峰面积和无定形峰面积。
p 、q 为各自的比例系数。
在进行相对比较时也可以认为K=1，则：%100⨯+=a c c c A A A X （3）因此，只要设法将衍射曲线下所包含的面积分离为晶区衍射贡献（A C ）和非结晶区相干散射的贡献(A α)，便可利用（3）式计算结晶度。
上述过程常称之为“分峰”（即将结晶衍射峰与无定形衍射峰分开）。
2、Scherrer 公式计算晶粒尺寸根据X 射线衍射理论，在晶粒尺寸小于100nm 时，随晶粒尺寸的变小衍射峰宽变化得显著，考虑样品的吸收效应及结构对衍射线型的影响，样品晶粒尺寸可以用Debye-Scherrer 公式计算。
Scherrer 公式：θβλcos /hkl k D =其中，D hkl 为微晶尺寸，即微晶在（hkl ）法线方向的平均尺寸（Å），k 为Scherrer 常数， λ为入射X 射线波长，θ为（hkl ）晶面布拉格衍射角（°），β为（hkl ）晶面衍射峰的半高峰宽（rad ）。
XRD测量晶粒尺寸的原理与方法X射线衍射（XRD）是一种用于测量晶体结构和晶粒尺寸的非常有用的方法。
该方法基于X射线的衍射原理，通过测量衍射角和晶格常数来推断晶体的结构和晶粒尺寸。
下面将详细介绍XRD测量晶粒尺寸的原理与方法。
原理：X射线是一种电磁波，具有较短的波长，可以穿透许多材料。
当X射线照射到晶体时，由于晶格的周期性结构，X射线会发生衍射现象。
根据Bragg定律，X射线的入射角、入射波长和晶面的间距之间存在以下关系：nλ = 2dsinθ其中，n是衍射阶数，λ是X射线的波长，d是晶面的间距，θ是衍射角。
当入射角θ和波长λ被固定时，不同的晶面将具有不同的衍射角，这被称为衍射谱。
晶格常数可以通过测量衍射谱来确定。
方法：1.粉末衍射法：粉末衍射法是最常用的测量晶粒尺寸的方法之一、首先将待测样品研磨成粉末，并均匀地涂布在玻璃片上。
然后使用X射线衍射仪测量样品的衍射谱。
通过分析衍射谱的峰位和峰形，可以确定晶格常数和晶粒尺寸。
2.单晶衍射法：单晶衍射法适用于获得高质量晶体的晶格参数和晶粒尺寸。
在这种方法中，首先需要培养一个完整的单晶。
然后使用X射线衍射仪测量晶体的衍射图样。
通过分析衍射图样的峰位置和强度，可以确定晶格常数和晶粒尺寸。
在XRD测量晶粒尺寸时，还需要注意以下几点：1.对于粉末样品，应该保持样品的均匀性和细致度。
较大的晶粒尺寸会导致衍射峰的拓宽和衍射峰强度的减小。
2.选择适当的入射波长和角度范围来测量衍射谱。
较短的入射波长和较大的入射角可以提高测量精度。
3.在进行XRD测量时，还需要考虑表面和内部的晶粒尺寸差异。
表面晶粒尺寸可能会受到样品制备工艺的影响，因此需要通过与内部晶粒尺寸的比较来解释测量结果。
总结：X射线衍射是一种重要的方法，可用于测量晶粒尺寸。
通过分析衍射谱的峰位和强度，可以确定晶格常数和晶粒尺寸。
粉末衍射法适用于粉末样品，而单晶衍射法适用于单晶样品。
在进行XRD测量时，需要注意样品的均匀性、入射波长和角度的选择，以及与表面和内部晶粒尺寸的比较。

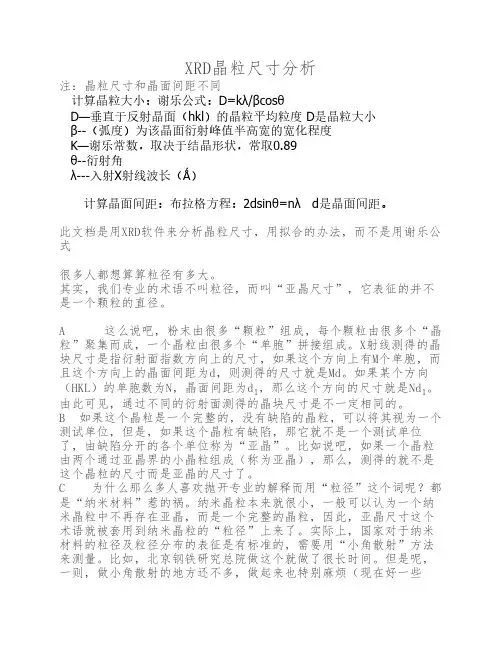

XRD晶粒尺寸分析注：晶粒尺寸和晶面间距不同计算晶粒大小：谢乐公式：D=kλ/βcosθD—垂直于反射晶面（hkl）的晶粒平均粒度D是晶粒大小β--（弧度）为该晶面衍射峰值半高宽的宽化程度K—谢乐常数，取决于结晶形状，常取0.89θ--衍射角λ---入射X射线波长（Ǻ）计算晶面间距：布拉格方程：2dsinθ=nλd是晶面间距。
此文档是用XRD软件来分析晶粒尺寸，用拟合的办法，而不是用谢乐公式很多人都想算算粒径有多大。
其实，我们专业的术语不叫粒径，而叫“亚晶尺寸”，它表征的并不是一个颗粒的直径。
A 这么说吧，粉末由很多“颗粒”组成，每个颗粒由很多个“晶粒”聚集而成，一个晶粒由很多个“单胞”拼接组成。
X 射线测得的晶块尺寸是指衍射面指数方向上的尺寸，如果这个方向上有M个单胞，而且这个方向上的晶面间距为d，则测得的尺寸就是Md。
如果某个方向（HKL）的单胞数为N，晶面间距为d1，那么这个方向的尺寸就是Nd1。
由此可见，通过不同的衍射面测得的晶块尺寸是不一定相同的。
B 如果这个晶粒是一个完整的，没有缺陷的晶粒，可以将其视为一个测试单位，但是，如果这个晶粒有缺陷，那它就不是一个测试单位了，由缺陷分开的各个单位称为“亚晶”。
比如说吧，如果一个晶粒由两个通过亚晶界的小晶粒组成（称为亚晶），那么，测得的就不是这个晶粒的尺寸而是亚晶的尺寸了。
C 为什么那么多人喜欢抛开专业的解释而用“粒径”这个词呢？都是“纳米材料”惹的祸。
纳米晶粒本来就很小，一般可以认为一个纳米晶粒中不再存在亚晶，而是一个完整的晶粒，因此，亚晶尺寸这个术语就被套用到纳米晶粒的“粒径”上来了。
实际上，国家对于纳米材料的粒径及粒径分布的表征是有标准的，需要用“小角散射”方法来测量。
比如，北京钢铁研究总院做这个就做了很长时间。
但是呢，一则，做小角散射的地方还不多，做起来也特别麻烦（现在好一些了，特别是对光能自动一些了），所以，很少有人去做，而且，用衍射峰宽计算出来的“粒径”总是那么小，何乐而不为呢？我私下地觉得吧，这些人在偷换概念。
xrd测粒度原理
XRD测粒度的原理是利用X射线衍射峰的宽化效应来测定材料的晶粒大小。
当材料晶粒的尺寸为纳米尺度时，其衍射峰型发生相应的宽化，通过对宽化的峰型进行测定并利用Scherrer公式计算得到不同晶面的晶粒尺寸。
具体来说，当晶粒尺寸小于100nm时，衍射峰随晶粒尺寸的变大而宽化。
这是因为当晶粒尺寸变小时，晶格中的原子间距变小，衍射峰的宽度增加。
通过对衍射峰的宽度进行测量，可以计算出晶粒的尺寸。
需要注意的是，XRD测粒度方法具有一定的局限性，例如对于非晶态材料或纳米材料，其衍射峰可能较宽且难以解析。
此外，对于复杂的晶体结构或含有杂质、应力等因素的材料，XRD测粒度方法可能会受到干扰。
因此，在使用XRD测粒度方法时，需要结合其他表征手段和实验条件进行综合分析。
简述XRD的原理及其应用前言X射线衍射（X-ray Diffraction，简称XRD）是一种重要的材料分析技术，可以通过测量材料的衍射图谱来获取材料的晶体结构、晶格常数及晶粒大小等信息。
本文将简要介绍XRD的原理以及其在不同领域中的应用。
XRD的原理XRD基于X射线与物质的相互作用原理，当X射线穿过物质后，与物质内部的原子或离子相互作用而发生衍射现象。
X射线衍射的原理可由布拉格方程（Bragg’s Law）阐释，该方程表示为：nλ = 2d sinθ其中，n是衍射阶数，λ是入射X射线的波长，d是晶体的晶面间距，θ是入射角。
根据这个方程，我们可以通过测量衍射角度来确定不同晶面的晶格常数。
XRD通常使用衍射仪器进行测量，其主要组成部分包括X射线源、样品台、衍射角测量装置以及衍射图谱的记录装置等。
在测量中，X射线源会产生一束高能量的X射线束，射线束通过样品后，被衍射角测量装置记录下来，最终生成衍射图谱。
XRD的应用XRD技术在材料科学、地质学、药学、能源等领域具有广泛的应用，以下是几个常见的应用场景：1. 材料结晶性质的研究XRD可以用于研究材料的结晶性质，通过分析衍射图谱，可以确定晶体的结构类型、晶胞参数以及晶格对称性等信息。
这对于研究材料的物理性质以及材料的合成、晶化过程等方面具有重要意义。
2. 相变和晶体缺陷的分析XRD可以帮助研究人员分析材料中的相变行为以及晶体缺陷。
通过观察衍射图谱的变化，可以了解材料在不同温度或外界条件下的结构变化，从而研究材料的相变过程。
此外，XRD还可以检测材料中的晶体缺陷，如晶格畸变、晶粒大小以及晶体混杂等。
3. 矿物和岩石的研究地质学中，XRD是一种常用的技术用于研究矿物和岩石的组成和结构。
通过对矿物和岩石样品的XRD分析，可以确定矿物的种类和含量，从而进一步理解地质体的形成和变化过程，对于地质勘探和资源评价具有重要作用。
4. 药物颗粒的表征在药学中，XRD可以用于对药物颗粒进行表征。
晶粒尺寸，通常用晶粒度来衡量。
测量晶粒尺寸有很多方法，包括SEM、TEM、XRD 等等。
下面介绍XRD测量晶粒尺寸的基本原理与方法。
基本原理
半高宽（FWHM）
如果将衍射峰看作一个三角形，那么峰的面积等于峰高乘以一半高度处的宽度。
这个宽度就称为半高宽（FWHM）。
在很多情况下，我们会发现衍射峰变得比常规要宽。
这是由于材料的微结构与衍射峰形有关系。
在正空间中的一个很小的晶粒，在倒易空间中可看成是一个球，其衍射峰的峰宽很宽。
而正空间中的足够大的晶粒，在倒易空间中是一个点。
与此对应的衍射峰的峰宽很窄。
因此，晶粒尺寸的变化，可以反映在衍射峰的峰宽上。
据此可以测量出晶粒尺寸。
注意：当晶粒大于100nm，衍射峰的宽度随晶粒大小变化不敏感。
此时晶粒度可以用TEM、SEM计算统计平均值。
当晶粒小于10nm，其衍射峰随晶粒尺寸的变小而显著宽化，也不适合用XRD来测量。
计算方法
被测样品中晶粒大小可采用Scherrer公式（谢乐公式）进行计算：
D hkl即为晶粒尺寸，它的物理意义是：垂直于衍射方向上的晶块尺寸。
其中d hkl是垂直于（hkl)晶面方向的晶面间距，而N则为该方向上包含的晶胞数。
计算晶粒尺寸时，一般选取低角度的衍射线。
如果晶粒尺寸较大，可用较高的角度的衍射线代替。
