移动通信天线基础知识移动通信天线基础知识1.引言移动通信天线是移动通信系统中非常重要的组成部分，负责将无线信号从终端设备传输到基站，以及从基站传输到终端设备。

本文旨在介绍移动通信天线的基础知识，包括天线的类型、工作原理、调整和维护等内容。

2.移动通信天线的类型2.1 方向性天线方向性天线是指其辐射和接收信号的特性具有明确的方向性。

方向性天线适用于需要指向特定方向传输和接收信号的场景，如城市中的高楼大厦。

常见的方向性天线包括宽带定向天线、扇形天线等。

2.2 环形天线环形天线即辐射和接收信号的特性呈环形分布。

环形天线适用于需要覆盖较大范围的场景，如郊区和乡村地区。

常见的环形天线包括全向天线、扇形天线等。

2.3 室内天线室内天线主要用于室内覆盖，为终端设备提供较好的信号质量。

常见的室内天线包括分布式天线系统（DAS）和蜂窝天线等。

3.移动通信天线的工作原理3.1 天线辐射原理移动通信天线通过将电磁波能量转换为无线信号进行辐射和传输。

当电信号通过天线时，它将激励天线的振子使其振动，从而产生辐射。

3.2 天线接收信号原理移动通信天线接收信号的原理与辐射原理相反。

当天线处于电磁波的辐射场中，电磁波的能量将激励天线的振子，进而电信号。

4.移动通信天线的调整和维护4.1 天线方向调整天线方向调整是为了保证信号正常传输和接收。

通过调整天线的角度和方向，使其与基站之间的信号传输相匹配。

4.2 天线位置调整天线位置调整是为了优化信号的覆盖范围和强度。

通过调整天线的位置，使其能够覆盖目标区域，并确保信号强度均匀分布。

4.3 天线系统维护天线系统的维护包括定期巡检、故障排除和设备更换等。

定期巡检可以检查天线系统的运行状态，及时发现和解决问题。

故障排除是为了解决天线系统中可能出现的故障和问题。

设备更换是为了更新和升级天线系统的硬件设备。

附件：________本文档涉及附件包括图片和示意图，便于读者更好地理解和应用。

法律名词及注释：________1.电磁波：________指在空间中以电磁场的形式传播的能量。

一问：天线对周围环境要求有哪些？答：天线附近放置带有金属材料等物体时，不仅缩小了天线的实际使用空间，导致带宽的下降，而且增加了损耗电阻，造成辐射效率降低，从而导致天线性能的急剧恶化。

所以设计好一个好的天线需注意：a. 天线与电池的最小距离为10mm；b.天线应远离以下金属物体，保持6mm以上间距，并要求金属物体能尽量的接地或预留电路，比如马达，speak、receive等较大金属；c. 天线投影区的塑料盖内侧和后侧最好不使用有金属成分的喷漆，或者使用金属含量最少的喷漆；d.手机内的软排线应与天线保持6毫米距离。

排线不能过长，最好能在排线的两面凃上屏蔽层；e.带TP的机子，在天线的投影区范围内TP不可有走线；（后方带图说明）f.天线下方尽量减少元件，特别是较高的元件。

天线下放置元件的面积最多不超过30％，最高元器件与天线的间距最少要确保为2mm；g.从射频测试口到天线馈点的引线的阻抗保持在50 欧姆；以上这些都是针对一些比较常用具体的东西，并无法将所有的东西包括进去，设计的时候得奔着下面两个规律去：1、远离会向外辐射高频电磁波的器件。

（例如：电机，电源模组、传输高频信号的排线）2、远离会吸收电磁波的物体或器件。

（独立的金属、各种排线、金属涂层、金属壳等）上方是2款TP的背面图，看到玻璃边框的那圈米黄色的东西了吗，这些就是TP汇聚的走线。

上图框中的地方汇聚的线路占用的地方很宽，如果这部分地区恰好是预留给天线的位置，那么就会对天线的性能造成非常大的影响。

所以在平板设计之初一定要注意TP的问题，与TP供应商说明好，预留天线的位置不要有线路。

二问：不同频段天线需要多大面积呢？答：天线的空间和性能：频段所需空间可能达到的性能（天线效率）GSM4频镂空10mmL*W*H=50*7mm*6~8mmEff≈40%GSM4频+WCDMA镂空12mm L*W*H=50*7mm*6~8mm Eff≈40% GPS镂空5mm L*W=20*5mm*5 mm Eff≈50% BT/WIFI 镂空5mm L*W=10*5mm*5 mmEff≈50%GSM4频+WCDMA+LTE 镂空12mmL*W*H=50*7mm*10mmEff≈40%天线辐射体与地之间的高度H 对天线的工作带宽产生严重影响，带宽随着H 的增加而增加，一般手机天线中H 不允许低于7mm ，最好大于8mm ，严禁低于6mm 。

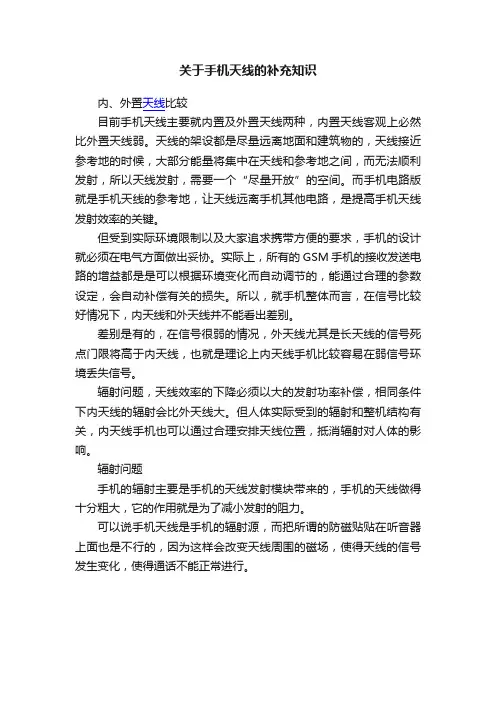

关于手机天线的补充知识
内、外置天线比较
目前手机天线主要就内置及外置天线两种，内置天线客观上必然比外置天线弱。

天线的架设都是尽量远离地面和建筑物的，天线接近参考地的时候，大部分能量将集中在天线和参考地之间，而无法顺利发射，所以天线发射，需要一个“尽量开放”的空间。

而手机电路版就是手机天线的参考地，让天线远离手机其他电路，是提高手机天线发射效率的关键。

但受到实际环境限制以及大家追求携带方便的要求，手机的设计就必须在电气方面做出妥协。

实际上，所有的GSM手机的接收发送电路的增益都是是可以根据环境变化而自动调节的，能通过合理的参数设定，会自动补偿有关的损失。

所以，就手机整体而言，在信号比较好情况下，内天线和外天线并不能看出差别。

差别是有的，在信号很弱的情况，外天线尤其是长天线的信号死点门限将高于内天线，也就是理论上内天线手机比较容易在弱信号环境丢失信号。

辐射问题，天线效率的下降必须以大的发射功率补偿，相同条件下内天线的辐射会比外天线大。

但人体实际受到的辐射和整机结构有关，内天线手机也可以通过合理安排天线位置，抵消辐射对人体的影响。

辐射问题
手机的辐射主要是手机的天线发射模块带来的，手机的天线做得十分粗大，它的作用就是为了减小发射的阻力。

可以说手机天线是手机的辐射源，而把所谓的防磁贴贴在听音器上面也是不行的，因为这样会改变天线周围的磁场，使得天线的信号发生变化，使得通话不能正常进行。

移动通信天线基本知识移动通信天线基本知识1.引言移动通信天线是无线通信系统中的重要组成部分，起着收发信号的关键作用。

本文将介绍移动通信天线的基本知识，包括天线的分类、工作原理、参数和性能等。

2.天线分类2.1.按天线结构分类2.1.1.定向天线：具有指向性，用于指定方向的通信。

2.1.2.全向天线：具有均匀辐射特性，无指向性，用于覆盖大范围的通信。

2.1.3.扇形天线：具有指向性，辐射角度可调节。

2.2.按频段分类2.2.1.微波频段天线2.2.2.毫米波频段天线2.3.按天线应用场景分类2.3.1.室内天线2.3.2.室外天线3.天线工作原理天线通过转换无线电频率信号为电磁波信号，将其辐射到空间中。

工作原理基于安装在天线上的振子（或叫辐射元件），通过振动产生电磁场，从而实现电磁波的发射和接收。

4.天线参数和性能4.1.增益：指天线在某一方向上辐射功率相对于理想点源辐射功率的比值。

4.2.方向性：指天线在不同方向上的辐射能力。

4.3.阻抗：天线的输入端阻抗参数，通常以阻抗匹配的形式与发送和接收设备连接。

4.4.频率范围：天线能够工作的频率范围。

4.5.振子类型：常见的振子类型有偶极子、单极子、微带线等。

4.6.天线驻波比：指天线传输线上电压最大值与最小值之比，用于评估天线效率。

附件：本文附件为移动通信天线产品手册，包含更多详细信息和实例。

法律名词及注释：1.电信法：指中华人民共和国电信法，对电信行业的运营、开展、管理等方面进行了规范。

2.频谱管理：指对无线电频谱进行规划、分配、使用等管理工作，旨在保障无线通信的正常进行。

3.天线安装规范：指针对天线的安装、调试、维护等方面制定的规范，确保天线能够正常工作并符合相关标准。

移动通信天线基本知识移动通信天线是移动通信系统中的重要组成部分，它负责将信号从移动设备传输到基站或者将信号从基站传输到移动设备。

在移动通信技术的发展过程中，天线的设计成为了一个关键性的问题。

1. 天线的分类根据用途和特点，移动通信天线可以分为以下几种类型：1.1 手持终端天线手持终端天线是移动设备中的内置天线，用于接收和发送信号。

这种天线一般采用小型化设计，以适应手持设备的外形和尺寸。

常见的手持终端天线有贴片天线、PIFA天线等。

1.2 基站天线基站天线是用于在基站和移动设备之间进行信号传输的天线。

由于基站天线的高度和安装位置通常比较高，所以其设计要考虑到信号覆盖范围和天线方向性等因素。

常见的基站天线有定向天线、扇形天线等。

1.3 室内分布系统天线室内分布系统天线是用于在室内环境中传输无线信号的天线。

由于室内环境中存在多种干扰因素，这种天线一般具有较强的抗干扰能力和覆盖范围。

常见的室内分布系统天线有墙壁天线、天花板天线等。

2. 天线的性能指标移动通信天线的性能指标对于天线性能的评估和选型非常重要。

常见的天线性能指标包括以下几个方面：2.1 增益天线的增益是指在天线辐射方向上的能量密度相对于随机辐射方向上的能量密度的比值。

增益越高，天线在辐射方向上的信号能量也就越强。

2.2 方向性天线的方向性是指天线在不同方向上的信号辐射强度的差异。

方向性越窄，天线辐射的信号范围也就越窄。

方向性适中的天线可以在提高通信质量的，保证较大的覆盖范围。

2.3 阻抗匹配天线的阻抗匹配是指天线的输入端和输出端的特性阻抗与连接设备之间的匹配情况。

当天线的阻抗与设备之间的阻抗匹配不好时，会导致信号反射和损耗，降低通信质量。

3. 天线的设计原则在进行移动通信天线的设计时，需要考虑以下几个原则：3.1 天线尺寸天线的尺寸应当与移动设备或基站的外形尺寸相匹配，以便于天线的安装和布局。

尺寸的小型化设计也有助于提高设备的便携性和美观性。

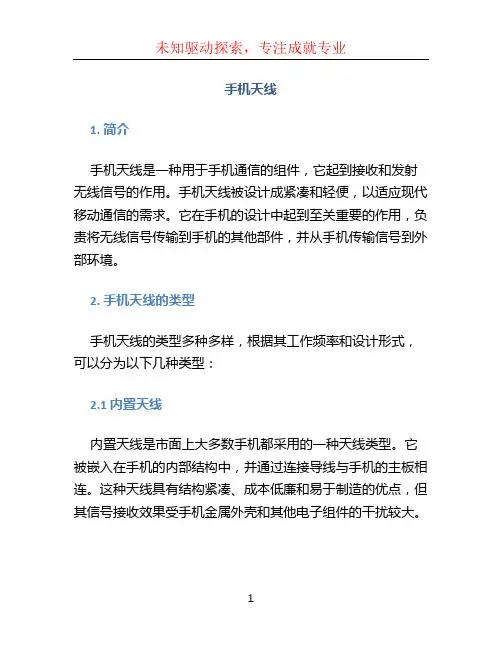

手机天线1. 简介手机天线是一种用于手机通信的组件，它起到接收和发射无线信号的作用。

手机天线被设计成紧凑和轻便，以适应现代移动通信的需求。

它在手机的设计中起到至关重要的作用，负责将无线信号传输到手机的其他部件，并从手机传输信号到外部环境。

2. 手机天线的类型手机天线的类型多种多样，根据其工作频率和设计形式，可以分为以下几种类型：2.1 内置天线内置天线是市面上大多数手机都采用的一种天线类型。

它被嵌入在手机的内部结构中，并通过连接导线与手机的主板相连。

这种天线具有结构紧凑、成本低廉和易于制造的优点，但其信号接收效果受手机金属外壳和其他电子组件的干扰较大。

2.2 外置天线外置天线是一种将天线置于手机外部的设计。

它可以通过连接线或无线连接的方式与手机相连。

外置天线相对于内置天线来说，信号接收效果更好，但其体积较大且需要额外的连接线或设备支持。

2.3 涂料天线涂料天线是一种创新型的天线设计，将天线材料以涂料的形式喷涂在手机外壳或屏幕上。

这种天线设计能够实现无线信号的传输，并且在外观上不会对手机的整体设计造成明显的改变。

3. 手机天线的工作原理手机天线的工作原理基于电磁感应和辐射原理。

当手机天线接收到无线信号时，它会将信号转换为电信号，并传输到手机的其他部件进行进一步处理。

同样地，当手机需要发送信号时，手机其他部件会将信号转换为无线信号，并由天线发射出去。

4. 手机天线的重要性手机天线在移动通信中起到了至关重要的作用。

它是手机与外部世界进行信息交流的关键。

一款优秀的手机天线能够提供更好的信号接收和发送效果，保证通话质量和数据传输速度。

同时，天线的设计也会对手机的外观和尺寸产生影响，影响用户的购买决策。

5. 手机天线的材料和制造工艺手机天线的材料通常采用金属或导电材料，如铜、铝等。

这些材料具有良好的导电性能和信号传输特性。

制造手机天线的主要工艺包括薄膜沉积、刻蚀、组装等过程。

制造天线还需要注意信号传输损耗和天线性能的测试。

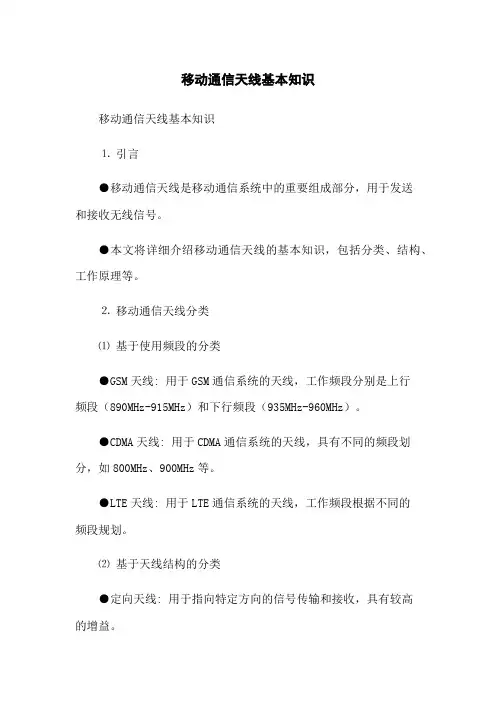

移动通信天线基本知识移动通信天线基本知识⒈引言●移动通信天线是移动通信系统中的重要组成部分，用于发送和接收无线信号。

●本文将详细介绍移动通信天线的基本知识，包括分类、结构、工作原理等。

⒉移动通信天线分类⑴基于使用频段的分类●GSM天线: 用于GSM通信系统的天线，工作频段分别是上行频段（890MHz-915MHz）和下行频段（935MHz-960MHz）。

●CDMA天线: 用于CDMA通信系统的天线，具有不同的频段划分，如800MHz、900MHz等。

●LTE天线: 用于LTE通信系统的天线，工作频段根据不同的频段规划。

⑵基于天线结构的分类●定向天线: 用于指向特定方向的信号传输和接收，具有较高的增益。

●非定向天线: 用于在各个方向上均匀辐射和接收信号。

⑶基于应用场景的分类●室内天线: 用于室内环境，覆盖范围较小，一般用于大楼、办公室等场所。

●室外天线: 用于室外环境，覆盖范围较大，一般用于基站、塔楼等场所。

●基站天线: 用于无线基站，将基站与用户终端之间的信号传输和接收。

⒊移动通信天线结构●天线辐射元件: 负责信号的传输和接收，可以是金属杆、线圈等。

●带载元件: 对天线进行调整和匹配，以便获得良好的天线性能。

●驱动及调整单元: 负责控制天线的辐射特性和频率特性。

⒋移动通信天线工作原理●天线接收信号: 当无线信号通过天线辐射元件进入天线时，天线会将这些信号转换为电信号。

●天线发送信号: 当电信号通过天线发送时，天线会将其转换为无线信号并通过辐射元件进行发送。

⒌附件●本文档附带移动通信天线的示意图以及相关技术规格表格，详见附件。

⒍法律名词及注释●本文中涉及的法律名词及其注释详见法律术语表格，详见附件。
