输油管道工程设计规范

输油管道工程设计规范是指在设计输油管道工程时需要遵循的相关规范和要求，以保证管道工程的安全、稳定、高效运行。下面是一个关于输油管道工程设计规范的500字简要说明：

1. 选址规范：输油管道的选址需要考虑地质条件、环境保护、土地利用等因素，并遵守当地的法律法规和规划要求。

2. 设计规范：输油管道的设计应符合相关的国家标准和行业规范，确保管道的强度、可靠性和安全性。

3. 材料规范：输油管道的材料选择应符合相关的标准，材料的质量、性能、防腐保温等指标需满足设计要求。

4. 强度计算：输油管道设计应进行强度计算，包括内压强度、外压强度、自重强度等的计算，以确保管道的结构强度满足要求。

5. 基础设计：输油管道的基础设计应满足地震、冻融、沉降等各种地质灾害和外力作用的要求，确保管道的稳定性和安全性。

6. 防腐保温设计：输油管道应采取防腐保温措施，以防止腐蚀和管道温度波动对输油效果的影响。

7. 自动控制设计：输油管道应配备适当的自动控制系统，对油压、流量、温度等参数进行实时监测和控制，确保管道的正常运行和安全性。

8. 安全防护设计：输油管道应设置安全防护装置，包括防火、防爆、防雷、报警系统等，以应对可能发生的安全事故和灾害。

9. 工程施工规范：输油管道的施工应符合相关的施工规范和要求，包括施工工艺、材料选择、施工方法等。

10. 环境保护规范：输油管道工程必须符合环境保护和资源利用的相关法律法规和规划要求，采取适当的措施减少对环境的影响。

以上是关于输油管道工程设计规范的简要说明，设计人员在进行输油管道工程设计时，应严格按照相关规范和要求进行，确保管道工程的安全可靠性和高效运行。

油气输送管道穿越工程设计要求规范(GB50423-2015)

实用标准文案

文档大全油气输送管道穿越工程设计规范（GB50423-2007）

3.1 基础资料

3.1.1 穿越工程设计前，应取得所输介质物性资料及输送工艺参数。其要求应按现行国家标准《输油管道工程设计规范》GB 50253和《输气管道工程设计规范》GB 50251的规定执行。

3.1.2 穿越工程设计前，应根据有关部门对管道工程的环境影响评估报告、灾害性地质评估报告、地震安全评估报告及其他涉及工程的有关法律法规，合理地选定穿越位置。穿越有防洪要求的重要河段，应根据水务部门的防洪评价报告，选定穿越位置及穿越方案。

3.1.3 选定穿越位置后，应按照国家现行标准《长距离输油输气管道测量规范》SY/T 0055和《油气田及管道岩土工程勘察规范》SY/T 0053，根据设计阶段的要求，取得下列测量和工程地质所需资料：

1 工程测量资料，包括1:200～1:2000，平面地形图(大、中型工程)与断面图；

2 工程地质报告，包括1:200～1:2000地质剖面图、柱状图、岩土力学指标、地震、水文地质及工程地质的结论意见。

3.1.4 应根据下列钻孔布置要求获取地质资料：

1 挖沟埋设穿越管段，应布置在穿越中线上。

2 水平定向钻、顶管或隧道敷设穿越管段，应交叉布置在穿越中线两侧各距15～50m处。在岩性变化多时，局部钻孔密度孔距可布置为20～30m。

3.1.5 根据现行国家标准《中国地震动参数区划图》GB 18306，位于地震动峰值加速度a≥0.19地区的大中型穿越工程，应查清下列四种情况，并取得量化指标：

1 有无断层及断层活动性质、一次性最大可能错动量。

2 地震时两岸或水床是否会出现开裂或错动。

3 地震时是否会发生基土液化。

4 地震时是否会引起两岸滑坡或深层滑动。

3.1.6 穿越管段应有防腐控制的设计资料。

3.2 材料

3.2.1 穿越工程用于输送油气的钢管，应符合现行国家标准《石油天然气工业输送钢管交货技术条件第1部分：A级钢管》GB/T 9711.1或《石油天然气工业输送钢管交货技术条件第2部分：B级钢管》GB/T 9711.2的规定，并应根据所输介质、钢管直径、钢管壁厚、使用应力与设计使用温度等补充有关技术条件要求。对于管径小于DN300，设计压力小于6.4MPa的输油钢管或设计压力小于4.0MPa的输气钢管，可采用符合现行国家标准《输送流体用无缝钢管》GB/实用标准文案

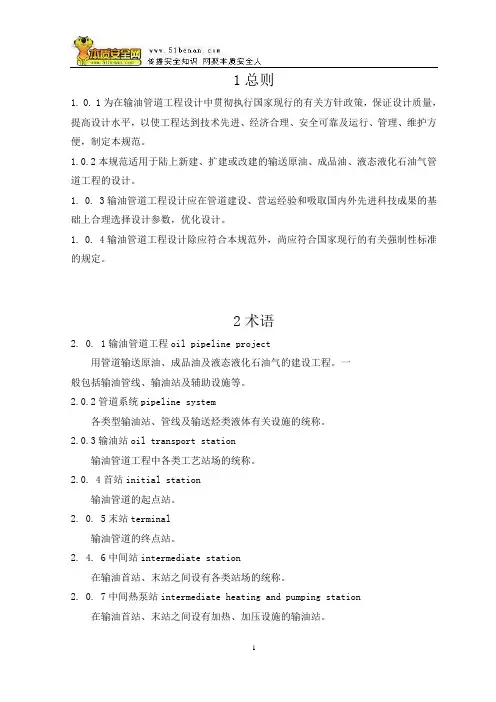

GB50253-2003输油管道工程设计规范解析

1 1总则

1. 0. 1为在输油管道工程设计中贯彻执行国家现行的有关方针政策，保证设计质量，提高设计水平，以使工程达到技术先进、经济合理、安全可靠及运行、管理、维护方便，制定本规范。

1.0.2本规范适用于陆上新建、扩建或改建的输送原油、成品油、液态液化石油气管道工程的设计。

1. 0. 3输油管道工程设计应在管道建设、营运经验和吸取国内外先进科技成果的基础上合理选择设计参数，优化设计。

1. 0. 4输油管道工程设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。

2术语

2. 0. 1输油管道工程oil pipeline project

用管道输送原油、成品油及液态液化石油气的建设工程。一

般包括输油管线、输油站及辅助设施等。

2.0.2管道系统pipeline system

各类型输油站、管线及输送烃类液体有关设施的统称。

2.0.3输油站oil transport station

输油管道工程中各类工艺站场的统称。

2.0. 4首站initial station

输油管道的起点站。

2. 0. 5末站terminal

输油管道的终点站。

2. 4. 6中间站intermediate station

在输油首站、末站之间设有各类站场的统称。

2. 0. 7中间热泵站intermediate heating and pumping station

在输油首站、末站之间设有加热、加压设施的输油站。

2 2. 0. 8中间泵站intermediate pumping station

在输油首站、末站之间只设有加压设施的输油站。

2.0.9中间加热站intermediate heating station

在输油首站、末站之间只设有加热设施的输油站。

2. 0. 10输人站input station

向管道输入油品的站。

输油管道工程规范要求详解

输油管道工程是现代工程建设中的重要组成部分，其规范要求的合理执行对保障工程质量和安全运营至关重要。本文将详细解析输油管道工程规范要求，帮助读者更好地理解和应用相关标准。

一、输油管道设计与选材要求

1. 材料选择：输油管道材料应符合国家相关标准，如GB/T16270中规定的高强度钢板、Q/SGZGS12中规定的防腐涂层等。另外还需要考虑输油介质的特性，选择具备耐腐蚀性和抗压强度的合适材料。

2. 设计标准：输油管道的设计应符合国家标准，如GB 50251中规定的石油化工设备安装工程施工及验收规范、GB 50236中规定的城市燃气工程设计标准等。设计人员应按照相关标准进行管道支持、管道安装等工序的设计和施工。

3. 安全系数：在设计输油管道时，应保证其具备足够的安全系数，以应对外界环境变化、压力波动等突发情况。常用的安全系数有静态安全系数和动态安全系数，设计人员应根据具体情况合理确定。

二、输油管道施工要求

1. 管道敷设：输油管道的敷设应按照设计要求进行，保证管道的标高、埋深等指标符合要求。同时，在施工过程中需要注意保护管道的防腐层，避免损坏。 2. 焊接工艺：输油管道的焊接应按照相关规范进行，如GB 50236中规定的焊接工艺要求等。确保管道焊缝质量良好，具备足够的强度和密封性。

3. 防腐保温：输油管道在施工后应进行防腐保温处理，以提高管道的耐腐蚀性和保温性能。常用的防腐材料有环氧涂料、多层聚乙烯等，施工人员应按照要求进行材料选择和涂覆施工。

三、输油管道运行和维护要求

1. 巡检与监测：输油管道在投入运行后，应定期进行巡检和监测，以发现和解决管道可能存在的问题，确保其安全运行。巡检内容包括管道外部腐蚀、管道内部堵塞等方面。

2. 泄漏应急处理：一旦发现管道泄漏情况，应立即采取紧急措施进行处理。根据相关要求，需要制定应急预案，并配备应急处理设备，以最大程度减少泄漏对环境和人员的影响。
