气体涡轮流量计的安装介绍

几种常见流量计的安装流量计是用来测量液体或气体在管道中流动的速率的仪器。

它在许多工业领域发挥着重要作用，如化工、水处理、制药、食品加工等。

安装流量计是确保测量精确性和可靠性的关键步骤之一。

本文将介绍几种常见流量计的安装方法及注意事项。

1. 涡轮流量计安装涡轮流量计是一种使用流体动能来旋转叶片，并通过计算旋转次数来测量流速的流量计。

在安装涡轮流量计时，需要以下步骤：选择合适的安装位置。

涡轮流量计通常需要两段直管作为进口和出口，以确保流体能够充分展开并稳定地进入测量范围。

安装位置应尽量避免管道的弯曲和阻塞。

安装涡轮流量计。

在安装之前，需要对流量计进行校准和检查，并确保其能够正常工作。

然后，将流量计固定在管道上，并连接好进口和出口管道。

接通电源并进行调试。

涡轮流量计通常需要外部电源供电才能正常工作，因此在安装完成后需要将电源接通。

然后，通过仪表上的显示或输出来调试和确认流量计的工作状态。

在安装涡轮流量计时，需要注意以下事项：确保安装位置符合要求，避免管道弯曲和阻塞，以及震动和冲击；在安装时，需要保证流量计和管道之间的连接牢固可靠，避免漏水和松动；在使用前，需要对流量计进行校准和检查，确保其能够正常工作；安装完成后，需要做好记录并进行定期检查和维护，以确保流量计的可靠性和精确度。

进行校准和调试。

超声波流量计需要进行精确的传感器校准，以确保测量值的准确性。

校准完成后，通过仪表上的显示或输出来调试和确认流量计的工作状态。

流量计的安装是确保测量精确性和可靠性的重要步骤。

在安装时，需要选择合适的安装位置，确保设备和管道之间的连接牢固可靠，并进行校准和调试以确保设备能够正常工作。

定期检查和维护也是确保流量计可靠性和精确度的关键步骤。

希望本文对您有所帮助，谢谢阅读。

智能气体涡轮流量计的安装事项智能气体涡轮流量计采用涡轮进行测量，它的输出信号为频率，易于数字化，不仅提高了检测电路的抗干扰性，而且简化了流量检测流量检测系统。

智能气体涡轮流量计的作用原理，智能气体涡轮流量计先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。

这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。

感应线圈和永久磁铁一起固定在壳体上。

当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。

信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。

同时将脉冲频率经过频率－电压转换以指示瞬时流量。

叶轮的转速正比于流量，叶轮的转数正比于流过的总量。

智能气体涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。

它的量程比可达10:1,精度在±0.2%以内。

惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。

智能气体涡轮流量计的安装事项1、安装时液体流动方向应与传感器外壳上指示流向的箭头方向一致，且上游直管段应≥20dn，下游直管段应≥5dn（dn为管道内径）。

2、智能气体涡轮流量计应远离外界磁场，如不能避免，应采取必要的措施；3、为了检修时不至影响液体的正常输送，应在传感器两端的直管段外安装旁通管道；4、智能气体涡轮流量计露天安装时，请做好放大器插头的防水处理；5、传感器与显示仪表的接线，应根据放大器的电源来选择接线方式我们应根据智能气体涡轮流量计的作用原理，进行正确的安装，以保证其测量精度和使用寿命，我们目前应用的智能气体涡轮流量计被广泛应用于石油、有机液体、无机液、液化气、天然气和低温流体等。

天然气气体涡轮流量计的安装特点天然气涡轮流量计是测量天然气流量的一种常见传感器。

涡轮流量计可以通过风机翼片的旋转来测量通道内的气体流量，然后计算出流量值。

在天然气管道的测量中，涡轮流量计拥有广泛的应用，本文将主要介绍涡轮流量计的安装特点。

安装位置涡轮流量计的安装位置需要经过认真的考虑和计算，通常采用以下原则：1.测量准确度高，需要安装在直管段附近。

2.避免气体的不均匀分布，需要在气体流通的直管段中间安装。

3.避免气体的压力和流速不稳定，需要在管道进口附近设置一定长度的直管段和长度合适的编流板。

4.避免有较多的管道弯曲，因为管道弯曲会造成涡轮流量计内的气体流速和压力分布不均匀，从而影响测量结果的精度。

综上所述，在选定涡轮流量计的安装位置时，首先需要考虑管道条件和涡轮流量计的准确度要求，同时充分考虑各种因素影响，保证安装位置合适，可以得到精确的测量结果。

安装方式涡轮流量计的安装方式有很多种，通常采用嵌入式安装或法兰式安装。

1.嵌入式安装嵌入式安装通常是将涡轮流量计安装到管道内部，在管道上开设与流量计匹配的口径孔，将流量计插装到孔内。

嵌入式安装的好处是可以避免因管道弯曲或者其它原因造成的压力损失和波动，同时安装简便，不需要安装法兰接头。

2.法兰式安装法兰式安装通常是管道两端分别装有法兰接头，将涡轮流量计放置在接头之间，通过螺栓进行紧固。

法兰式安装的好处是可以方便地更换和维修涡轮流量计，但与此同时还有可能造成管道中的泄漏甚至爆炸等危险。

如何选择合适的安装方式，需要根据工艺流程和实际需求来综合考虑。

安装要点安装涡轮流量计需要注意以下要点：1.安装前需要对涡轮流量计进行检测，确保其没有损坏和其他缺陷。

2.安装时需严格按照流量计生产厂家提供的安装说明来进行，必须保证各部件的连接稳固，并且密封性好。

3.安装结束后，必须将管道处于清洁状态，特别是法兰和密封面。

4.测量过程中需要对涡轮流量计进行定期检查和维护，包括检查传感器是否损坏、校准量程是否正常、测量数据是否准确等。

气体涡街流量计的正确安装方式气体涡街流量计可广泛用于大、中、小型各种管道给压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量并可作为流量变送器应用于自动化控制系统中，具有安全、稳定、使用寿命长等特点。

测量蒸汽的涡街流量计安装时应注意的要点：1.上下游必须有足够的直管段。

若传感器安装点的上游在同一平面上有二个90。

弯头，贝Ib上游直管段≥25D,调节阀应安装在传感器的下游5D以外处，若必须安装在传感器下游直管段三5Do的上游，传感器上游直管段应不小于50D,下游应有不小于5D。

2.合理选择安装场所和环境。

避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀环境等，同时要考虑安装维修方便。

3.管道采取减振动措施。

传感器尽量避免安装在振动较强的管道上，特别是横向振动。

若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

4.安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DNo5.传感器在垂直管道的安装。

测量气体流量时，传感器可以安装在垂直管道上，流向不限。

若被测气体中含有少量的液体，气体流向应由下向上。

测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。

6.在水平管道上安装是流量传感器最常用的安装方式。

测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。

测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。

7.传感器在水平管道的倒装。

一般情况下不推荐用此安装方法。

此安装方法不适用于测量一般气体、过热蒸汽。

可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。

8.传感器在水平管道的侧装。

无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许最好采用侧装，这样流体的温度对放大器的影响较小。

9.测压点和测温点的选择。

涡轮流量计工作原理及安装使用简介1 概述1.1 气体涡轮流量计具有灵敏度高，重复性好，量程比宽，准确度高的特点，从而在欧、美国家的天然气流量计量中被广泛采用。

在欧洲，目前天然气流量测量中使用气体涡轮流量计的比例已达到流量仪表的40~60%；在美国，仅阿卡拉公司从80年代末至90年代初，就有超过3500台气体涡轮流量计经过在线实流检定的应用报导；美国哥伦比亚气体公司已有670台气体涡轮流量计使用在大型计量站。

1.2 气体涡轮流量计较差压式流量计更适合流量变化幅度较大的场合，其较宽的量程比，在某种程度上又可降低测量管直径，降低投资。

随着天然气计量技术的发展和对天然气贸易、交接计量要求的提高，气体涡轮流量计将会逐步使用于天然气流量计量中。

2 工作原理及结构图进入流量计的被测气体，经截面收缩的导流体加速，然后作用到涡轮叶片上，使仪表叶轮在流路中旋转。

在流量范围内，叶轮旋转的转数与所流过的气体体积成正比。

经多级齿轮减速后传送到多位计数器上，显示出被测气体的体积量，结构图见图l。

3 主要特性3.1 1）准确度高，普通流量计的准确度为±1％~±1.5％，特殊专用型为±0.5％~±0.2％。

2）重复性好，短期重复性可达0.05％~0.2％，正是由于具有良好的重复性，如经常校准或在线校准可得极高的精确度，在贸易结算中是优先选用的流量计。

3）输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。

4）可获得很高的频率信号（3-4kHz），信号分辨力强。

5）量程比宽，中大口径可达40：1至10：1，小口径为6：1或5：1。

6）结构紧凑轻巧，安装维护方便，流通能力大。

7）适用高压测量，仪表表体上不必开孔，易制成高压型仪表。

8）难以长期保持校准特性，需要定期检定。

对于贸易储运和高准确度测量的要求，最好对流量计进行在线实流检定以保持其特性。

9）气体密度对仪表特性有较大影响。

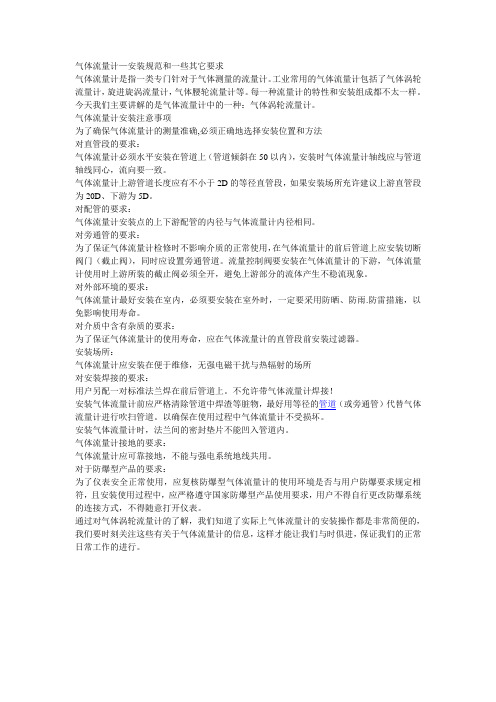

气体流量计—安装规范和一些其它要求气体流量计是指一类专门针对于气体测量的流量计。

工业常用的气体流量计包括了气体涡轮流量计，旋进旋涡流量计，气体腰轮流量计等。

每一种流量计的特性和安装组成都不太一样。

今天我们主要讲解的是气体流量计中的一种：气体涡轮流量计。

气体流量计安装注意事项为了确保气体流量计的测量准确,必须正确地选择安装位置和方法对直管段的要求：气体流量计必须水平安装在管道上（管道倾斜在50以内），安装时气体流量计轴线应与管道轴线同心，流向要一致。

气体流量计上游管道长度应有不小于2D的等径直管段，如果安装场所充许建议上游直管段为20D、下游为5D。

对配管的要求：气体流量计安装点的上下游配管的内径与气体流量计内径相同。

对旁通管的要求：为了保证气体流量计检修时不影响介质的正常使用，在气体流量计的前后管道上应安装切断阀门（截止阀），同时应设置旁通管道。

流量控制阀要安装在气体流量计的下游，气体流量计使用时上游所装的截止阀必须全开，避免上游部分的流体产生不稳流现象。

对外部环境的要求：气体流量计最好安装在室内，必须要安装在室外时，一定要采用防晒、防雨.防雷措施，以免影响使用寿命。

对介质中含有杂质的要求：为了保证气体流量计的使用寿命，应在气体流量计的直管段前安装过滤器。

安装场所：气体流量计应安装在便于维修，无强电磁干扰与热辐射的场所对安装焊接的要求：用户另配一对标准法兰焊在前后管道上。

不允许带气体流量计焊接！安装气体流量计前应严格清除管道中焊渣等脏物，最好用等径的管道（或旁通管）代替气体流量计进行吹扫管道。

以确保在使用过程中气体流量计不受损坏。

安装气体流量计时，法兰间的密封垫片不能凹入管道内。

气体流量计接地的要求：气体流量计应可靠接地，不能与强电系统地线共用。

对于防爆型产品的要求：为了仪表安全正常使用，应复核防爆型气体流量计的使用环境是否与用户防爆要求规定相符，且安装使用过程中，应严格遵守国家防爆型产品使用要求，用户不得自行更改防爆系统的连接方式，不得随意打开仪表。

气体转子流量计的安装介绍流量计解决方案玻璃转子流量计的紧要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。

当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。

当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。

因此，流经玻璃转子流量计的流体流量与浮子上上升度，即与玻璃转子流量计的流通面积之间存在着确定的比例关系，浮子的位置高度可作为流量量度。

1、气体玻璃转子流量计在使用安装前，应先检查技术参数如：测量范围，精准明确度等级，额定工作压力，温度等参数是否符合使用要求。

2、安装前应将玻璃转子流量计中起运输保护作用的顶衬物取出。

并检查锥管有无破损，浮子能否自由上下移动，确定正常后方可安装。

3、使玻璃转子流量计的最小分度值处于下方，垂直安装在无振动的管道上，转子流量计的中心线与铅垂线的夹角应不超过5度。

大口径流量计由于较重，为避开管道弯曲，必要时可实行加固支承等措施。

4、安装时需避开玻璃转子流量计受过大的外力损害，如压扭等力。

必要时依据使用中不同的工况，在转子流量计的上游安装过滤器，卡塞转子流量计，以防杂质玷污。

若流体不稳定有脉动流，为保证转子流量计的良好测量可安装缓冲器，以除去脉动流。

5、玻璃转子流量计使用时，应先缓慢旋开流量计上游管道上的掌控阀门，然后用调整阀调整流量，以免蓦地开启造成浮子急速上升击损锥管。

涡街流量计现场安全操作注意事项一、机械安装安全事项 1.不能带压拆卸仪表:在维护和修理工作中,假如要拆卸仪表,必需事先检查,原管道内是否有压力,假如有压力确定要关闭上游阀和下游阀,并打开泄压阀泄压,确认管道内已没有压力,才能进行卸表工作. 2.假如原管道内是有毒或腐蚀性介质,拆卸过程中必需实行保护措施,不能造成对人员与环境的毒害与污染.3.假如管道内是易燃易爆介质,在安装与拆卸时,应与此处内容被屏蔽门联系,实行防护措施. 二、电气安装与维护和修理安全事项 1、在流量计进行接线与拆线时,勿带电作业. 2.在防爆现场维护和修理时,不能带电打开转换器前后端盖. 3.对于电源负端不能接地的涡街流量计,接线后通电前应检查电源负端与地之间的绝缘电阻,且绝缘电阻不小于20MΩ.4.对于电源负端不能接地的涡街流量计,现场测试时,应接受电池供电的电子仪器,且仪器的负端不能接地.所使用的示波器必需有差分型输入端,且测量时应置于交流耦合档.。

涡轮流量计工作原理及安装使用简介1 概述1.1 气体涡轮流量计具有灵敏度高，重复性好，量程比宽，准确度高的特点，从而在欧、美国家的天然气流量计量中被广泛采用。

在欧洲，目前天然气流量测量中使用气体涡轮流量计的比例已达到流量仪表的40~60%；在美国，仅阿卡拉公司从80年代末至90年代初，就有超过3500台气体涡轮流量计经过在线实流检定的应用报导；美国哥伦比亚气体公司已有670台气体涡轮流量计使用在大型计量站。

1.2 气体涡轮流量计较差压式流量计更适合流量变化幅度较大的场合，其较宽的量程比，在某种程度上又可降低测量管直径，降低投资。

随着天然气计量技术的发展和对天然气贸易、交接计量要求的提高，气体涡轮流量计将会逐步使用于天然气流量计量中。

2 工作原理及结构图进入流量计的被测气体，经截面收缩的导流体加速，然后作用到涡轮叶片上，使仪表叶轮在流路中旋转。

在流量范围内，叶轮旋转的转数与所流过的气体体积成正比。

经多级齿轮减速后传送到多位计数器上，显示出被测气体的体积量，结构图见图l。

3 主要特性3.1 1）准确度高，普通流量计的准确度为±1％~±1.5％，特殊专用型为±0.5％~±0.2％。

2）重复性好，短期重复性可达0.05％~0.2％，正是由于具有良好的重复性，如经常校准或在线校准可得极高的精确度，在贸易结算中是优先选用的流量计。

3）输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。

4）可获得很高的频率信号（3-4kHz），信号分辨力强。

5）量程比宽，中大口径可达40：1至10：1，小口径为6：1或5：1。

6）结构紧凑轻巧，安装维护方便，流通能力大。

7）适用高压测量，仪表表体上不必开孔，易制成高压型仪表。

8）难以长期保持校准特性，需要定期检定。

对于贸易储运和高准确度测量的要求，最好对流量计进行在线实流检定以保持其特性。

9）气体密度对仪表特性有较大影响。

气体涡轮流量计的组成及安装注意事项
一、气体涡轮流量计的组成
气体涡轮流量计的组成：表体、前导流体、后导流体、壳体、信号检测器、加油泵系统，对于智能涡轮流量计还包括流量积算仪（或体积修正仪）、压力传感器、温度传感器等。

1、表体：它承受来自被测流体的压力，起连接管道和安装导流体、检测器的作用。

2、导流体：对流体起导向作用，并起支撑叶轮的作用。

3、涡轮：由安装在前后导流体中的轴承支撑，与表体同轴，涡轮叶片的数量与流量计口径相关，由高导磁性材料制成。

4、轴承：是决定气体涡轮流量计的可靠性和使用年限的主要因素，要求其有足够的寿命、耐磨性能、以及良好的润滑系统。

5、信号检测器：它由永久磁铁、铁芯、线圈和防爆结构等组成，涡轮转动周期性地改变检测线圈的磁通量，从而产生电脉冲信号。

二、气体涡轮流量计安装注意事项
1、气体涡轮流量计的安装一般仍使用三阀两支路管道安装模式，设计旁路主要是为了维护检定方便，并在气体涡轮流量计前留足直管段，满足前5D，后 2D的要求。

前后管道法兰安装应水平，不能存在管道应力。

2、气体介质要求为无腐蚀的洁净气体，安装气体涡轮流量计前，管道要进行彻底清扫。

3、为了保证气体涡轮流量计的使用寿命，气体涡轮流量计前必须安装过滤器，可在定货时一同购买。

使用时应制定过滤器定期清洗制度，防止天然气中的杂质粉尘进入涡轮的轴
承，出现卡轴不转的现象。

4、安装气体涡轮流量计和测量管道时，应考虑安装伸缩管或波纹管，并根据气体涡轮流量计的实际尺寸，合理铺设上、下游管道，使管路应力引起的流量计变形为最小。

5、气体涡轮流量计检测器电源线应使用屏蔽线，接地应良好可靠，安装时不能碰撞磁感应部分。

涡轮流量计的安装要求
涡轮流量计的安装要求如下：
1. 安装位置选择：涡轮流量计应安装在管道水平截面上，避免倾斜安装。

如果管道中有空气袋或颗粒物积聚，应当在流量计前方安装滤网或过滤器。

2. 安装距离要求：涡轮流量计与管道壁之间的最小距离应符合制造商的要求。

一般来说，水平管道的最小距离为5个管径，垂直管道的最小距离为10个管径。

3. 进出口直线段：涡轮流量计的进口和出口管道应该保持一定的直线段长度，以确保流体的稳定流动。

进口段长度一般为
10个管径，出口段长度一般为5个管径。

4. 防振措施：安装时要注意减少振动对涡轮流量计的影响，可使用软管连接或加装阻尼装置等措施。

5. 排气和排液：为避免可能的气体和液体积聚影响测量准确性，应在涡轮流量计进口和出口处设置排气和排液装置。

6. 定期校验和维护：涡轮流量计安装后，应定期校验和维护，以确保其测量准确性和正常运行。

以上是涡轮流量计的安装要求，根据不同的实际情况和涡轮流量计型号，具体的安装步骤和注意事项可能会有所不同，请在安装前详细阅读厂家提供的安装手册并遵循相关要求。
