MA5680TMA5680T产品规格
1.系统性能：3.2T背板容量，960G bit/s交换容量，512K MAC地址容量二层/三层线速转发BITS/E1/STM-1/Ethernet 时钟同步/IEEE 1588v2等时钟同步方式
2.EPON接入单板：8端口或16端口高密度单板；支持SFP可插拔光模块（PX20/PX20+光模块可选）；最大支持1:64分光比；支持8k条流处理；支持光功率检测；独有流量处理技术，满足各种VLAN处理需求
3.GPON接入单板：16端口高密度GPON单板；支持SFP可插拔光模块(Class B/Class B+/Class C+光模块可选)；每PON口支持4k GEM ports和1k T-CONTs ；最大支持1:128分光比；长发光ONT检测和隔离功能；灵活的DBA工作模式，低延迟或高带宽效率模式
4.以太网百兆P2P接入单板：每单板48*FE接口，SFP可插拔光模块；单纤双向光模块支持；支持DHCP Option 82中继代理和PPPoE 中继代理；支持Ethernet OAM
5.插框尺寸(宽×深×高)
MA5680T插框：490mm×275.8mm×447.2mm
MA5683T插框：442mm×283.2mm×263.9mm
MA5608T插框：442mm×233.5mm×88mm
6.运行环境:工作环境温度：-25°C to +55°C
7.电源输入:-48 V 直流，支持双电源输入端口;工作电压范围: -38.4 V to -72 V。

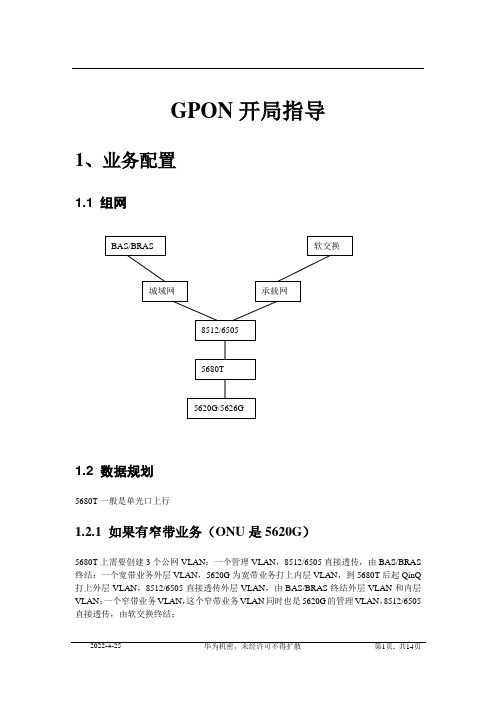

GPON开局指导1、业务配置1.1 组网1.2 数据规划5680T一般是单光口上行1.2.1 如果有窄带业务（ONU是5620G）5680T上需要创建3个公网VLAN：一个管理VLAN，8512/6505直接透传，由BAS/BRAS 终结；一个宽带业务外层VLAN，5620G为宽带业务打上内层VLAN，到5680T后起QinQ 打上外层VLAN，8512/6505直接透传外层VLAN，由BAS/BRAS终结外层VLAN和内层VLAN；一个窄带业务VLAN，这个窄带业务VLAN同时也是5620G的管理VLAN，8512/6505直接透传，由软交换终结；1.2.2 如果没有窄带业务（ONU是5626E）5680T上需要创建2个公网VLAN：一个管理VLAN，8512/6505直接透传，由BAS/BRAS 终结；一个宽带业务外层VLAN，5620G为宽带业务打上内层VLAN，到5680T后起QinQ 打上外层VLAN，8512/6505直接透传外层VLAN，由BAS/BRAS终结外层VLAN和内层VLAN；//以上为5680T主流数据规划1.3 GPON配置的一些概念DBA（动态带宽分配）：控制每个ONU上行时的带宽，5680T上有缺省的DBA模板，DBA是为ONU上行时动态分配带宽，是个上行的概念，在下行中没有DBA的概念；T-CONT：ONT上的物理资源，只有绑定了DBA模板后，才能够用于承载业务，绑定成功后，T-CONT可以依据DBA模板中的不同配置，提供灵活的动态带宽分配方案；GEM Port：在配置GPON接入业务前，必需首先使用此命令增加业务传输通道，即GEM Port，增加成功后，先使用ont gemport bind命令与ONT的T-CONT绑定，再使用ont gemport mapping命令建立起与用户业务流的映射关系后，才可以用来承载业务。
下图是上述概念在整个GPON系统中的位置：OLT下表是上述概念的一些范围，配置的时候需要注意：说明：Tcontid与Gemportid比如ONU 0使用了TCONT 1，那ONU 1还可以使用TCONT 1吗？可以的，因为TCONT是ONU的资源，它只是在一个ONU上不能重复，所以，ONU2 也可以使用TCONT 1，ONU3也可以使用TCONT 1，依此类推；比如同一个PON口下的ONU 0使用了gemport 128，那ONU 1还可以使用gemport 128吗？不可以，因为gemport是PON口上的资源，在同一个PON口下被某个ONU使用后，其他ONU 就不能使用了；再比如PON 0下的某个ONU使用了gemport 128，那PON 1下的某个ONU还可以使用gemport 128，这个就可以了，因为是不同PON口了GPON中会用到很多绑定，下面是绑定的严格顺序：Tcont绑定DBA（Tcont不用创建，ONU 注册后就自动创建好了）－> 创建GEMport－> GEMport绑定Tcont－>VLAN绑定GEMport －>业务流绑定VLAN推荐：单gemport单业务流的配置原则！！1.4 实例配置1.4.1 数据规划//上述数据与《EPON开局指导》大部份一样，换成了表格形式而已1.4.2 业务配置配置5620G能力集模板MA5680T(config)#ont-profile add profile-id 17{ <cr>|profile-name<K> }:Command:ont-profile add profile-id 17Press 'Q' or 'q' to quit input> Number of uplink PON ports<1-2> [1]:1> IP config mode<0-Nonsupport, 1-Support, 2-DHCP only, 3-Static only> [1]:1> The type of MAC bridge<1-Single,2-Multi> [1]:1> Number of GEM ports<1-32> [32]://MA5620G支持128个gemport通道，目前OLT端最多只能配置32个gemport> Is UNI configuration concerned<1-not concern, 2-concern> [2]:1//与5620E一样，还是选择不关注> Mapping mode<1-VLANID, 2-802_1pPRI, 3-VLANID_802_1pPRI, 9-IPTOS, 10-VLANID_IPTOS> [1]: 1//MA5620G支持1-VLANID，2-802_1pPRI，3-VLANID_802_1pPRI三种映射方式，一般采用1-VLANID方式> Number of T-CONTs<1-8> [1]:8//MA5620G支持8个tcont> The type of flow control<1-PQ, 2-GEMPORT-CAR, 3-FLOW-CAR> [1]:3//MA5620G支持的流控类型为3-FLOW-CARMA5680T(config)# ont resume resource resume//MA5620G和MA5626G支持128个gemport，但目前OLT只支持给MDU下发最大32个GEMPORT配置，所以需要将配置恢复策略配置为配置恢复，即使这样，通过MA5680T(config-if-gpon-0/1)#display ont state查看ONU的匹配状态时也是不匹配的，但这不影响业务，不用担心根据告警确认MA5620GMA5680T(config-if-gpon-0/1)#! EVENT WARNING 2008-04-11 18:06:41 ALARM NAME :ONU in Auto-find state alarmPARAMETERS :FrameID: 0, SlotID: 15, PortID: 0, SN: 32303131F587D641Password: -MA5680T(config-if-gpon-0/3)#ont confirm{ portid<U><0,3> }:0 { ontid<K>|sn-auth<K>|password-auth<K> }:ontid 0{ sn-auth<K>|password-auth<K> }: sn-auth 32303131F587D641{ description<K>|profile-id<K>|profile-name<K> }:profile-id{ profile-id<U><1,128> }:17Command:ont confirm 0 hwhw-A1234567 sn-auth profile-id 17profile-id 17huawei(config-if-gpon-0/3)#Number of ONTs that can be added: 1, success: 1PortID :0, ONTID :0//使用profile-id=30确认SN=32303131F587D641的MA5620GG配置MA5680T网管数据MA5680T(config)#vlan 2 smart //配置网管VLAN=2MA5680T(config)#port vlan 2 0/20 0 //从上行口0/20/0透传VLANMA5680T(config)#interface vlanif 2 //创建VLAN接口并进入VLAN接口配置模式MA5680T(config-if-vlanif2)# ip address 116.115.113.2 255.255.255.252 //配置网管地址MA5680T(config)#ip route-static 0.0.0.0 0.0.0.0 116.115.113.1 //配置缺省路由//配置完5680T的网管后，《EPON开局指导》会配置ONU的网管，但GPON不是，因为这个时候还无法创建service-port，要注意！！绑定Tcont模板MA5680T(config-if-gpon-0/1)#tcont bind-profile 0 0 1 profile-id 6//Tcont本身已经存在，不用创建，绑定DBA模板即可，这里我们绑定DBA模板6，带宽类型为1，固定带宽，100M，可以用display DBA-profile查看；需要注意的是如果绑定的tcont不使用了，要记得释放固定带宽，否则可能会导致GPON口后期带宽分配不够用创建gemportMA5680T(config-if-gpon-0/1)#gemport add 0 gemportid 128 ethMA5680T(config-if-gpon-0/1)#gemport add 0 gemportid 129 eth//GEMPort与Tcont不一样，本身不存在，需要创建，按照上面GPON概念的范围，GEMPort必须在128－3999之间gemport绑定tcontMA5680T(config-if-gpon-0/1)#ont gemport bind 0 0 128 1 flow-carMA5680T(config-if-gpon-0/1)#ont gemport bind 0 0 129 1 flow-car//561x、562x（B类）都是用flow-car，A类ONU（HG系列）用gemport-cargemport配置业务流映射MA5680T(config-if-gpon-0/1)#ont gemport mapping 0 0 128 vlan 3937 10240 10240MA5680T(config-if-gpon-0/1)#ont gemport mapping 0 0 129 vlan 1998 10240 10240//速率是10240，不是102400配置MA5620G网管数据//这部分数据是从5680T下发给5620G的，要在5680T上配置MA5680T(config)#vlan 3937 smart //配置5620G网管VLAN=3937MA5680T(config)#port vlan 3937 0/20 0 //从上行口0/20/0透传VLANMA5680T(config)#interface vlanif 3937 //创建VLAN接口并进入VLAN接口配置模式MA5680T(config-if-vlanif3937)# ip address 10.44.218.2 255.255.255.192 //配置网管地址，注意：这里配置的是5680T上的IP地址，即3层接口地址，不是5620G的管理地址MA5680T(config)#service-port //在GPON中，只有先做完上面的一系列绑定，才能创建service-port，这点与传统的DSLAM和EPON都不一样{ index<U><0,16383>|vlan<K>|desc<K> }:vlan{ vlanid<U><1,4093>|aoe<K> }:3937{ adsl<K>|shdsl<K>|vdsl<K>|atm<K>|eth<K>|gpon<K>|epon<K> }:gpon{ frameid/slotid/portid<S><1,15> }:0/1/0{gemport<K> }: gemport 128 //5620G管理VLAN3937，对应gemportid是128，在上面业务流映射中已经配置{ <cr>|multi-service<K> }:multi-service{ user-vlan<K> }:user-vlan{ user-vlanid<U><1,4094>|untagged<K> }:3937 rx-cttr 6 tx-cttr 6Command:service-port vlan 3937 gpon 0/1/0 gemport 130 multi-service user-vlan 3937 rx-cttr 6 tx-cttr 6 //配置针对5620G的网管业务流MA5680T(config)#interface gpon 0/1MA5680T(config-if-gpon-0/1)#ont ipconfig 0 0 static ip-address 10.44.218.3 mask255.255.255.192 gateway :10.44.218.1MA5680T(config-if-gpon-0/16)#ont port vlan 0 0 iphost 4000 //这里比EPON多了一条命令，要注意MA5680T(config-if-gpon-0/1)#quitMA5680T(config)#ping 10.44.218.3 //配置完成后，可以通过PING命令来检查PING 10.44.218.3: 56 data bytes, press CTRL_C to breakReply from 10.44.218.3: bytes=56 Sequence=0 ttl=63 time = 42 msReply from 10.44.218.3: bytes=56 Sequence=1 ttl=63 time = 7 msReply from 10.44.218.3: bytes=56 Sequence=2 ttl=63 time = 6 msReply from 10.44.218.3: bytes=56 Sequence=3 ttl=63 time = 6 msReply from 10.44.218.3: bytes=56 Sequence=4 ttl=63 time = 6 msMA5680T(config)#telnet 10.44.218.3 //如果能ping通，就可以telnet登录配置其它数据{ <cr>|service-port<U><0,4294967295> }:Command:telnet 10.44.218.3Press CTRL_] to quit telnet modeTrying 10.44.218.3 ...Connected to 10.44.218.3...>>User name:root>>User password:mduadminHuawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 1998-2008. All rights reserved.MA5620G>//两点说明：5680T一定要为VLAN 3937起3层接口，并配置地址；5680T一定要为VLAN 3937 配置service-port如果以上两点不做，将ping不通5620G宽带业务配置配置业务虚端口：MA5680T(config)#service-port vlan 1998 gpon 0/1/0 gemport 129 multi-serviceuser-vlan 101 rx-cttr 6 tx-cttr 6//gemportid 128已经被5620G网管占用，所以从129开始；当有第2条宽带业务流时，gemportid和user-vlan的对应关系：MA5680T(config)#service-port vlan 1998 gpon 0/1/0 gemport 130 multi-service user-vlan 102 rx-cttr 6 tx-cttr 6下面的数据就需要telnet登录5620E上进行配置MA5680T(config)#telnet 10.44.218.3{ <cr>|service-port<U><0,4294967295> }:Command:telnet 10.44.218.3Press CTRL_] to quit telnet modeTrying 10.44.218.3...Connected to 10.44.218.3 ...>>User name:root>>User password:mduadminHuawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 1998-2008. All rights reserved.MA5620G>enableMA5620G#configMA5620G(config)# vlan 101 //创建业务VLANMA5620G(config)#port vlan 101 0/0 1 //从上行口透传业务VLANMA5620G(config)#undo service-port all //删除默认TLS业务流，否则后面的业务流添加不上MA5620E(config)#service-port vlan 101{ eth<K> }:eth{ frameid/slotid/portid<S><1,15> }:0/1/4{ other-all<K>|user-encap<K>|user-vlan<K> }:user-vlan{ untagged<K>|user-vlanid<U><1,4094> }:untagged{ rx-cttr<K> }:rx-cttr 6 tx-cttr 6宽带业务限速与传统DSLAM设备一样，GPON也可以采用BAS/BRAS限速、流量模板限速和端口限速，DSLAM一般是用端口限速，同样，GPON也建议采用端口限速，在5620G配置service-port 时，rx-cttr和tx-cttr都选择流量模板6（流量模板6是不限速的），然后在config模式下执行端口限速。
SmartAX MA5680T 系列FTTX OLT 产品SmartAX MA5680T 多业务接入设备是华为技术有限公司推出的EPON/GPON/P2P 一体化接入产品;MA5680T 提供大容量、高速率和高带宽的数据、语音和视频业务接入,可以作为EPON/GPON 系统中OLT 设备,和终端ONU/ONT 设备配合使用；满足FTTH 、FTTB 、FTTC/V/N 、基站回传、IP 专线互联、批发等组网需求；支持P2P 光接入和以太网级联等宽带接入业务,通过与光接入终端配合,为用户提供点对点的FTTx 接入;产品外观MA5680TMA5683T MA5606T 根据容量的不同,共有三款OLT 设备,分别为MA5680T 、MA5683T 、MA5606T;MA5680T 共有14个业务槽位,MA5683T 有6个业务槽位,MA5606T 有2个业务槽位,三款OLT 产品均支持相同业务单板MA5606T 8PON 口板及E1 上行板;产品特点EPON/GPON/P2P 一体化,PON 网络平滑演进EPON 、GPON 、P2P 一体化软硬件平台,有效融合P2P 和P2MP ；统一平台支持FTTH/FTTO 、FTTB 、FTTM 、FTTC/FTTN 等多种建网模式,满足全业务、多场景接入要求；EPON/GPON 共平台,同一款设备满足不同技术选择,提升网络可扩展性,保护现有投资； 卓越超大容量万门机,太比特级无阻塞接入超大容量OLT,单槽位10G 带宽,保证每个用户高带宽无阻塞接入,满足宽带用户快速增长的需求,支持普通4PON 口/板,高密8PON 口/板,与DSLAM 相比,CO 数量是原来的1/17,实现“大容量,少局所”的扁平网络; 丰富全业务运营,一网三得业界唯一能够同时提供Native TDM, CESoP 和IP 三种接入解决方案,适合全业务网络运营的接入要求,并能提供网络的平滑演进,最大程度保护设备投资；企业、接入、移动三种应用,“一网三得”,帮助运营商分步实现网络IP 化; %电信级可靠性,业务零中断19” 插框,14业务槽位,GPON 、EPON 、P2P 单板混插支持4端口EPON/GPON 接口板,8端口EPON 板 2端口GE/10GE 接口板光口/电口 16端口P2P FE 光接口板,16路E1上行板 19” 插框,6业务槽位,GPON 、EPON 、P2P 单板混插 4端口EPON/GPON 接口板,09年Q2支持8端口EPON 板2端口GE/10GE 接口板光口/电口 2U 盒式结构,2业务槽位,GPON 、EPON 、P2P 单板混插4端口EPON/GPON 接口板2端口GE 接口板光口/电口上行端口/接口板冗余、主控板冗余、电源输入冗余GPON端口Type B 1+1保护倒换,解决PON 网络主干光纤保护50ms级难题BFD链路检测,为上行链路提供50ms级快速倒换能力；升级不断业务,用户零感知OLT产品系列主要指标主要功能和性能指标1：只针对MA5680T和MA5683T设备。
MA5680T全光接入平台宽带PON 接入技术目前主要有两种：EPON(以太网PON)和GPON(千兆比特PON)。
EPON 是IEEE 的EFM 组织提出的一个标准，其初衷是把以太网技术搬到光网上来实现，因此其标准主要的工作是完成EPON 的MAC 协议上，很多方面如QoS、DBA、OMCI 等方面则交给各厂家自行定义，其特点是实现简单，成本较低，但另一个问题就是标准不完善，运营商需要进行大量的标准的定义和完善工作，以及推动产品的互通，为此中国电信集团在EPON 标准的定义和完善上进行了大量的工作，为EPON 在国内的规模商用作出积极的贡献。
而GPON 作为ITU-T 提出的新一代千兆PON 技术标准，在标准制定的时候就考虑了运营商的运营需求，对各方面均有明确定义，尤其是在多业务承载、DBA 和OMCI 进行了详细的定义，并且GPON 支持更高的分光比和更长的传输距离，这使得GPON 在支持密集用户接入和远覆盖上更有优势;目前EPON主要在日本规模应用，而在其他地区，包括北美、欧洲、中东和南美，运营商更倾向于采用GPON 来部署下一代光接入网络。
针对未来光接入的发展趋势，华为公司推出了最新一代的全光接入平台——MA5680T，作为宽带接入的旗舰产品，MA5680T 代表了未来光接入发展的方向：超大容量、全系列光接入方式、丰富的远端ONU 方案。
超大容量作为支持全光接入的下一代平台，MA5680T 拥有海量的交换能力，其交换容量达到400G，每槽位带宽高达10G，并且支持20G 的上行带宽。
MA5680T 是目前业界第一款T 比特(1000G)的宽带接入产品。
支持全系列的光接入方式MA5680T 支持目前所有的光接入方式，包括：EPON、GPON、千兆光。
MA5680T配置指导（适用于V800R006C02版本）《1-常用命令》//登陆用户名root，密码adminMA5680T>enable //打开特权EXECMA5680T#config //进入终端配置模式MA5680T(config)#sysname SJZ-HW-OLT-1//设备命名(一般为开局配置)MA5680T(config)#switch language-mode //切换语言,可以在中英文语言中转换。
MA5680T(config) #terminal user name //添加操作用户huaweiUser Name(length<6,15>):huawei//设置用户名User Password(length<6,15>):huawei123//要求输入密码.输入部分实际为不可见的Confirm Password(length<6,15>):huawei123//要求再次确认一遍密码User profile name(<=15 chars)[root]:root//输入用户管理级别User's Level:1. Common User2. Operator3. Administrator:3//选择用户权限Permitted Reenter Number(0--4):1 //设置此用户名可重复登录次数，一般要求为1次User's Appended Info(<=30 chars):HuaweiAdm//添加描述，可不设置。
Adding user succeedsRepeat this operation? (y/n)[n]:MA5680T(config)#display board 0 //检查设备单板状态，此命令最常用。
-------------------------------------------------------------------------SlotID BoardName Status SubType0 SubType1 Online/Offline-------------------------------------------------------------------------1 H802EPBC Normal2 H802EPBC Normal3 H802EPBC Normal4 H802EPBC Auto_find567 H801SCUL Active_normal8 H801SCUL Standby_normal91011121314151617 H801GICF Normal18 H801X2CA Normal191920-------------------------------------------------------------------------MA5680T(config)#board confirm 0 //对于自动发现的单板，需要确认后，单板才能使用。
