交换机基础功能介绍

交换机和路由器交换机和路由器是计算机网络中重要的设备，它们在网络通信中扮演着不同的角色。

本文将分别介绍交换机和路由器的工作原理、功能和应用，以及它们在网络中的区别和联系。

一、交换机交换机是一种计算机网络设备，主要用于在局域网中连接多个计算机和网络设备。

它可以根据数据包中的目的地址来决定将数据包传输到哪个端口，从而实现数据的交换。

1. 工作原理交换机的工作原理基于MAC地址（Media Access Control Address）来实现数据包的交换。

当一台计算机发送数据包到交换机时，交换机会检查数据包中的目的MAC地址，并将其与已知的MAC地址列表进行匹配。

根据匹配的结果，交换机会将数据包传输到对应的端口，以便目标设备接收数据。

2. 功能交换机具有以下功能：（1）学习功能：交换机会动态地学习网络中各设备的MAC地址，并将其存储在MAC地址表中，以便后续的数据交换。

（2）过滤功能：交换机可以根据MAC地址表中的信息，将网络数据包转发到特定的端口，从而避免将数据包广播到整个网络中。

（3）转发功能：交换机能够快速传输数据包，提高网络传输效率。

3. 应用交换机被广泛应用于大型企业、机构和学校的局域网中。

它可以连接多台计算机和网络设备，实现内部数据的快速传输和交换。

交换机还常用于构建通信网络，如电信运营商的骨干网等。

二、路由器路由器是一种计算机网络设备，主要用于在不同网络之间进行数据传输。

它具有将数据包转发到不同目标网络的能力，使得不同网络中的计算机能够相互通信。

1. 工作原理路由器的工作原理基于IP地址（Internet Protocol Address）来实现数据包的转发。

当一台计算机发送数据包到路由器时，路由器会检查数据包中的目的IP地址，并查找路由表，以确定将数据包传输到哪个网络接口。

2. 功能路由器具有以下功能：（1）转发功能：路由器能够根据路由表中的信息，将数据包从一个网络传输到另一个网络。

（2）查找功能：路由器根据目的IP地址查找路由表，并确定数据包的下一跳。

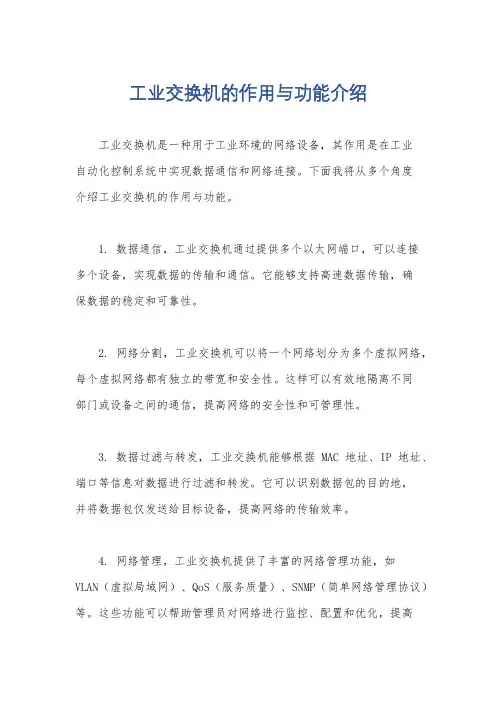

工业交换机的作用与功能介绍工业交换机是一种用于工业环境的网络设备，其作用是在工业自动化控制系统中实现数据通信和网络连接。

下面我将从多个角度介绍工业交换机的作用与功能。

1. 数据通信，工业交换机通过提供多个以太网端口，可以连接多个设备，实现数据的传输和通信。

它能够支持高速数据传输，确保数据的稳定和可靠性。

2. 网络分割，工业交换机可以将一个网络划分为多个虚拟网络，每个虚拟网络都有独立的带宽和安全性。

这样可以有效地隔离不同部门或设备之间的通信，提高网络的安全性和可管理性。

3. 数据过滤与转发，工业交换机能够根据MAC地址、IP地址、端口等信息对数据进行过滤和转发。

它可以识别数据包的目的地，并将数据包仅发送给目标设备，提高网络的传输效率。

4. 网络管理，工业交换机提供了丰富的网络管理功能，如VLAN（虚拟局域网）、QoS（服务质量）、SNMP（简单网络管理协议）等。

这些功能可以帮助管理员对网络进行监控、配置和优化，提高网络的性能和可管理性。

5. 报警与诊断，工业交换机可以监测网络的状态和性能，并能够及时发出报警信息。

它能够检测网络中的故障、链路异常等问题，并提供相应的诊断和排错功能，帮助管理员快速解决网络问题。

6. 抗干扰与可靠性，工业交换机具有抗干扰和抗电磁干扰的特性，能够适应工业环境中的恶劣条件。

同时，它还支持网络的冗余备份和链路聚合，提高网络的可靠性和可用性。

7. 扩展性与灵活性，工业交换机支持多种接口类型和网络协议，可以适应不同的网络需求。

它还提供了可扩展的模块化设计，可以根据实际需求进行灵活配置和扩展。

总结起来，工业交换机在工业自动化控制系统中起着至关重要的作用。

它能够实现数据通信、网络分割、数据过滤与转发、网络管理、报警与诊断、抗干扰与可靠性以及扩展性与灵活性等多种功能，为工业网络提供稳定、可靠和高效的数据传输和通信环境。

交换机作用交换机是计算机网络中的一种重要设备，用于连接多台计算机，实现网络中传输数据的功能。

交换机主要用于局域网（LAN）中，它的作用是将网络传输的数据包在各个主机之间进行转发，以确保数据能够准确地传递到目标设备。

交换机可以说是实现高效数据通信的核心设备之一。

交换机主要具有以下几项作用：1. 数据包转发：交换机能够快速地将数据包从源设备转发到目标设备，这是其最基本的作用。

当计算机发送数据包时，交换机会根据数据包中的目标MAC地址来决定数据包应该转发到哪个端口。

通过交换机的转发功能，网络中的各个设备可以直接通信，从而实现信息的快速传输。

2. 网络分割：交换机可以将一个大的局域网分割成多个较小的局域网，从而提高网络的性能和安全性。

通过将不同的主机连接到不同的交换机端口上，交换机可以根据目标MAC地址将数据包转发到不同的局域网中，减少广播和冲突的发生，提高整体网络的效率。

3. 广播和多播控制：交换机可以根据目标MAC地址来控制数据包的传输范围。

当一个计算机发送广播或多播数据包时，交换机可以根据数据包的目标MAC地址来决定是否将数据包转发到全局或者局部网络。

这种控制可以减少网络中不必要的流量，提高整体的网络性能。

4. 成本和带宽控制：交换机可以通过限制端口的带宽使用来控制网络中的数据流量，从而实现对网络成本的控制。

通过配置交换机，管理员可以设置不同的端口带宽，并对不同设备的流量进行限制，以确保网络中的带宽被合理使用。

5. 安全控制：交换机可以通过MAC地址过滤、虚拟局域网（VLAN）划分等安全措施来保护网络的安全。

通过配置交换机，管理员可以指定允许通过交换机的设备的MAC地址，从而限制网络中的非法设备接入。

同时，交换机还可以划分不同的VLAN，将不同的设备隔离开来，增加网络的安全性。

总结起来，交换机在计算机网络中发挥着重要的作用。

它可以实现数据包的快速转发、网络的分割、广播和多播控制、成本和带宽的控制以及安全的保护。

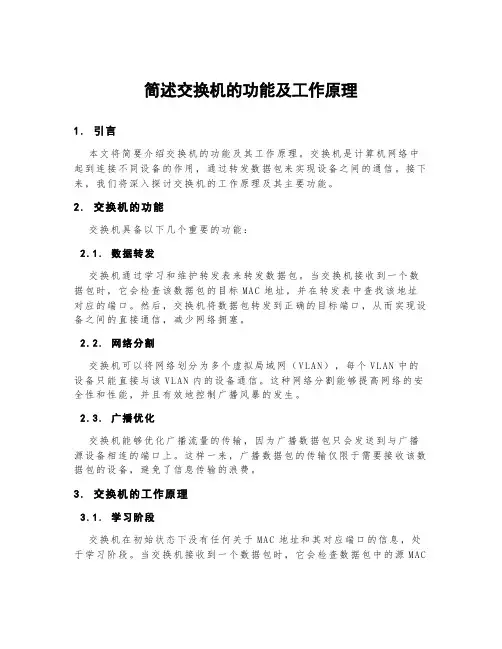

简述交换机的功能及工作原理1.引言本文将简要介绍交换机的功能及其工作原理。

交换机是计算机网络中起到连接不同设备的作用，通过转发数据包来实现设备之间的通信。

接下来，我们将深入探讨交换机的工作原理及其主要功能。

2.交换机的功能交换机具备以下几个重要的功能：2.1.数据转发交换机通过学习和维护转发表来转发数据包。

当交换机接收到一个数据包时，它会检查该数据包的目标MA C地址，并在转发表中查找该地址对应的端口。

然后，交换机将数据包转发到正确的目标端口，从而实现设备之间的直接通信，减少网络拥塞。

2.2.网络分割交换机可以将网络划分为多个虚拟局域网（V LA N），每个V LA N中的设备只能直接与该VL A N内的设备通信。

这种网络分割能够提高网络的安全性和性能，并且有效地控制广播风暴的发生。

2.3.广播优化交换机能够优化广播流量的传输，因为广播数据包只会发送到与广播源设备相连的端口上。

这样一来，广播数据包的传输仅限于需要接收该数据包的设备，避免了信息传输的浪费。

3.交换机的工作原理3.1.学习阶段交换机在初始状态下没有任何关于MA C地址和其对应端口的信息，处于学习阶段。

当交换机接收到一个数据包时，它会检查数据包中的源M AC地址，并将该地址与接收到数据包的端口相关联。

交换机会将此信息添加到转发表中，并标记该端口为与该MA C地址相连的端口。

3.2.转发阶段一旦转发表中出现了M AC地址和其对应的端口信息，交换机就进入了转发阶段。

当交换机接收到一个数据包时，它会查找数据包中的目标M AC地址，并在转发表中查找对应的端口。

交换机会将数据包转发到正确的目标端口，并且该端口的所有设备都可以接收到该数据包。

3.3.刷新阶段为了保持转发表的准确性，交换机会定期刷新转发表。

刷新时，交换机会删除已经过期的条目，并重新学习所有连接的设备的M AC地址和端口关联信息。

4.总结交换机是计算机网络中至关重要的设备，它具备数据转发、网络分割和广播优化的功能。

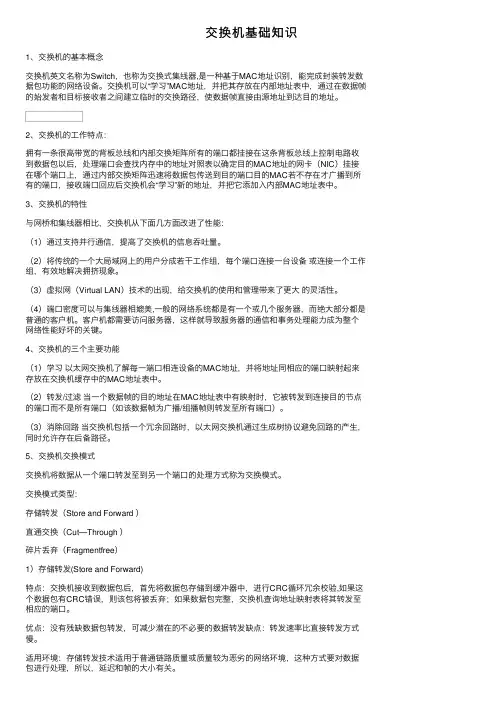

交换机基础知识1、交换机的基本概念交换机英⽂名称为Switch，也称为交换式集线器,是⼀种基于MAC地址识别，能完成封装转发数据包功能的⽹络设备。

交换机可以“学习”MAC地址，并把其存放在内部地址表中，通过在数据帧的始发者和⽬标接收者之间建⽴临时的交换路径，使数据帧直接由源地址到达⽬的地址。

2、交换机的⼯作特点：拥有⼀条很⾼带宽的背板总线和内部交换矩阵所有的端⼝都挂接在这条背板总线上控制电路收到数据包以后，处理端⼝会查找内存中的地址对照表以确定⽬的MAC地址的⽹卡（NIC）挂接在哪个端⼝上，通过内部交换矩阵迅速将数据包传送到⽬的端⼝⽬的MAC若不存在才⼴播到所有的端⼝，接收端⼝回应后交换机会“学习”新的地址，并把它添加⼊内部MAC地址表中。

3、交换机的特性与⽹桥和集线器相⽐，交换机从下⾯⼏⽅⾯改进了性能：（1）通过⽀持并⾏通信，提⾼了交换机的信息吞吐量。

（2）将传统的⼀个⼤局域⽹上的⽤户分成若⼲⼯作组，每个端⼝连接⼀台设备或连接⼀个⼯作组，有效地解决拥挤现象。

（3）虚拟⽹（Virtual LAN）技术的出现，给交换机的使⽤和管理带来了更⼤的灵活性。

（4）端⼝密度可以与集线器相媲美,⼀般的⽹络系统都是有⼀个或⼏个服务器，⽽绝⼤部分都是普通的客户机。

客户机都需要访问服务器，这样就导致服务器的通信和事务处理能⼒成为整个⽹络性能好坏的关键。

4、交换机的三个主要功能（1）学习以太⽹交换机了解每⼀端⼝相连设备的MAC地址，并将地址同相应的端⼝映射起来存放在交换机缓存中的MAC地址表中。

（2）转发/过滤当⼀个数据帧的⽬的地址在MAC地址表中有映射时，它被转发到连接⽬的节点的端⼝⽽不是所有端⼝（如该数据帧为⼴播/组播帧则转发⾄所有端⼝）。

（3）消除回路当交换机包括⼀个冗余回路时，以太⽹交换机通过⽣成树协议避免回路的产⽣，同时允许存在后备路径。

5、交换机交换模式交换机将数据从⼀个端⼝转发⾄到另⼀个端⼝的处理⽅式称为交换模式。

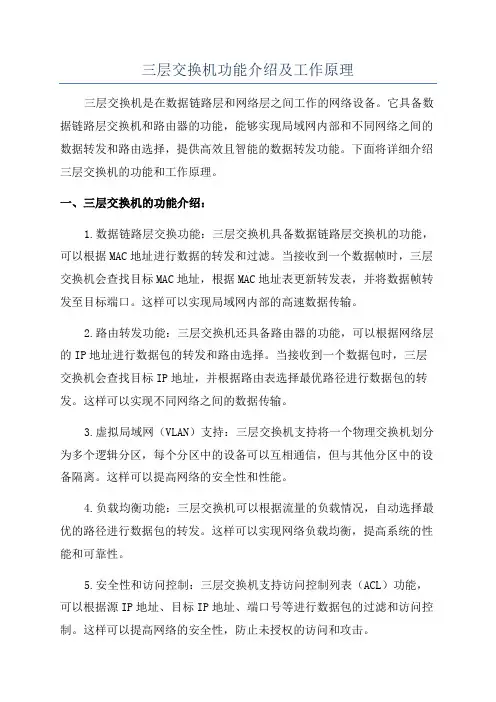

三层交换机功能介绍及工作原理三层交换机是在数据链路层和网络层之间工作的网络设备。

它具备数据链路层交换机和路由器的功能，能够实现局域网内部和不同网络之间的数据转发和路由选择，提供高效且智能的数据转发功能。

下面将详细介绍三层交换机的功能和工作原理。

一、三层交换机的功能介绍：1.数据链路层交换功能：三层交换机具备数据链路层交换机的功能，可以根据MAC地址进行数据的转发和过滤。

当接收到一个数据帧时，三层交换机会查找目标MAC地址，根据MAC地址表更新转发表，并将数据帧转发至目标端口。

这样可以实现局域网内部的高速数据传输。

2.路由转发功能：三层交换机还具备路由器的功能，可以根据网络层的IP地址进行数据包的转发和路由选择。

当接收到一个数据包时，三层交换机会查找目标IP地址，并根据路由表选择最优路径进行数据包的转发。

这样可以实现不同网络之间的数据传输。

3.虚拟局域网（VLAN）支持：三层交换机支持将一个物理交换机划分为多个逻辑分区，每个分区中的设备可以互相通信，但与其他分区中的设备隔离。

这样可以提高网络的安全性和性能。

4.负载均衡功能：三层交换机可以根据流量的负载情况，自动选择最优的路径进行数据包的转发。

这样可以实现网络负载均衡，提高系统的性能和可靠性。

5.安全性和访问控制：三层交换机支持访问控制列表（ACL）功能，可以根据源IP地址、目标IP地址、端口号等进行数据包的过滤和访问控制。

这样可以提高网络的安全性，防止未授权的访问和攻击。

二、三层交换机的工作原理：1.数据链路层交换机功能：当接收到一个数据帧时，三层交换机会查找目标MAC地址。

如果目标MAC地址在转发表中已存在，三层交换机会直接将数据帧转发至相应端口；如果目标MAC地址不在转发表中，三层交换机会广播数据帧至所有端口，并记录下发端口。

2.路由转发功能：当接收到一个数据包时，三层交换机会查找目标IP地址。

如果目标IP地址在路由表中已存在，三层交换机会根据最长前缀匹配原则选择最优路径，并将数据包转发至相应路由；如果目标IP地址不在路由表中，三层交换机会将数据包丢弃或者发送至默认路由。

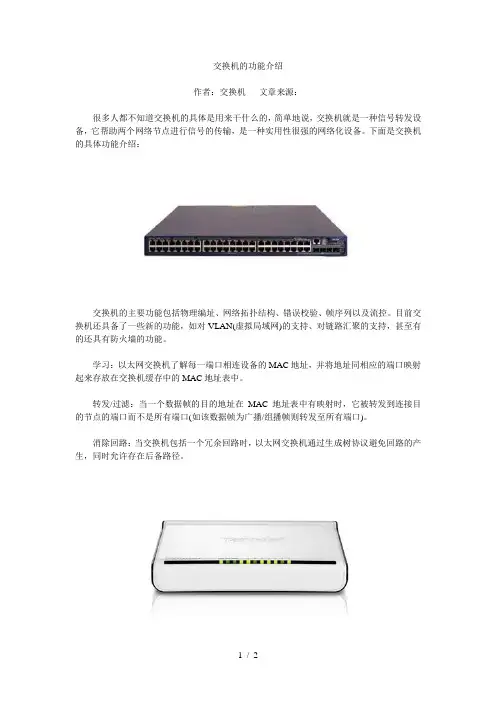

交换机的功能介绍作者：交换机文章来源：很多人都不知道交换机的具体是用来干什么的，简单地说，交换机就是一种信号转发设备，它帮助两个网络节点进行信号的传输，是一种实用性很强的网络化设备。

下面是交换机的具体功能介绍：交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

目前交换机还具备了一些新的功能，如对VLAN(虚拟局域网)的支持、对链路汇聚的支持，甚至有的还具有防火墙的功能。

学习：以太网交换机了解每一端口相连设备的MAC地址，并将地址同相应的端口映射起来存放在交换机缓存中的MAC地址表中。

转发/过滤：当一个数据帧的目的地址在MAC地址表中有映射时，它被转发到连接目的节点的端口而不是所有端口(如该数据帧为广播/组播帧则转发至所有端口)。

消除回路：当交换机包括一个冗余回路时，以太网交换机通过生成树协议避免回路的产生，同时允许存在后备路径。

交换机除了能够连接同种类型的网络之外，还可以在不同类型的网络(如以太网和快速以太网)之间起到互连作用。

如今许多交换机都能够提供支持快速以太网或FDDI等的高速连接端口，用于连接网络中的其它交换机或者为带宽占用量大的关键服务器提供附加带宽。

一般来说，交换机的每个端口都用来连接一个独立的网段，但是有时为了提供更快的接入速度，我们可以把一些重要的网络计算机直接连接到交换机的端口上。

这样，网络的关键服务器和重要用户就拥有更快的接入速度，支持更大的信息流量。

交换机的基本功能：1. 像集线器一样，交换机提供了大量可供线缆连接的端口，这样可以采用星型拓扑布线。

2. 像中继器、集线器和网桥那样，当它转发帧时，交换机会重新产生一个不失真的方形电信号。

3. 像网桥那样，交换机在每个端口上都使用相同的转发或过滤逻辑。

4. 像网桥那样，交换机将局域网分为多个冲突域，每个冲突域都是有独立的宽带，因此大大提高了局域网的带宽。

5. 除了具有网桥、集线器和中继器的功能以外，交换机还提供了更先进的功能，如虚拟局域网(VLAN)和更高的性能。

什么是交换机它在计算机网络中的作用是什么交换机是计算机网络中的一种核心设备，用于实现计算机之间的数据交换和通信。

它扮演着重要的角色，能够连接多台计算机和其他网络设备，协调数据的传输和转发，确保网络通信的稳定和高效。

本文将详细介绍交换机的定义、工作原理以及在计算机网络中的作用。

一、交换机的定义和分类交换机是一种基于OSI模型的第二层设备，主要用于局域网（LAN）和广域网（WAN）内部的数据交换。

它根据MAC地址（即物理地址）来决定数据的传输目的地，并实现数据包的转发。

根据其使用范围和功能特点，交换机可以分为以下几种类型：1. 传统交换机：只能支持以太网的数据交换，具有固定的端口数量和传输速率，适用于小型局域网。

2. 网络交换机：功能更为强大，支持不同类型的数据交换，如以太网、令牌环网等，具有更多的端口和更高的传输速率，适用于大型企业和数据中心。

3. PoE交换机：具备Power over Ethernet（PoE）功能，能够通过网线为网络设备提供电力供应，例如IP电话、摄像头等。

4. 无线交换机：集成了无线AP功能，可以连接无线终端设备并提供无线网络接入服务。

二、交换机的工作原理交换机的工作原理基于MAC地址转发和数据包交换技术。

当一个数据包到达交换机时，交换机会通过读取数据包中的目的MAC地址来判断数据包的去向。

它会在自己的转发表中查找该MAC地址对应的端口，并将数据包转发到相应的输出端口。

如果交换机的转发表中不存在目的MAC地址的映射条目，则会将数据包广播发送到所有连接的端口，以便学习新的MAC地址映射。

交换机的工作原理还包括以下几个重要的机制：1. 学习：交换机会学习到数据包到达的端口和对应的MAC地址，并将其记录在转发表中，以便后续的数据包转发。

2. 过滤：交换机会根据MAC地址过滤数据包，只将目标地址与源地址不同的数据包转发到其他端口，避免网络中的冲突和混乱。

3. 转发：交换机通过内部的交换矩阵或交换芯片，将数据包从一个输入端口转发到一个或多个输出端口，以实现数据的传输。

交换机基本操作一、交换机基础知识交换机是一种计算机网络设备，用于在局域网内部连接多个网络设备，实现网络通信。

交换机具有存储转发技术和MAC地址学习功能，可以实现网络设备之间快速、准确的数据交换。

交换机可以按照网络类型分为以太网交换机、光纤交换机、ATM交换机等；按照端口类型可以分为固定端口交换机、模块化交换机、堆叠交换机等；按照管理方式可以分为非可管理交换机、可管理交换机、智能型交换机等。

二、交换机基本操作1. 连接交换机将交换机与电源连接后，使用网线将PC或其他网络设备与交换机连接，确保连接线路正确无误。

2. 设置管理IP地址对于可管理交换机，需要先设置管理IP地址，在本地浏览器输入管理IP地址，可以进入交换机管理页面。

3. 创建VLANVLAN是逻辑分隔的网络，可以将交换机端口划分到不同的VLAN中，实现网络安全隔离和流量控制。

在交换机管理页面中，创建新的VLAN并将端口划分进去即可。

4. 配置端口对交换机端口进行配置，可以设置端口的速率、工作模式、VLAN、流控等。

在交换机管理页面中，依次选择对应的端口和设置项进行配置即可。

5. 查看交换机状态可以通过查看交换机状态实现故障排除和网络优化，查看端口的状态、链路速率、流量占用等信息。

在交换机管理页面中，通过选择相应的端口或查看交换机总体状态来查看交换机状态。

6. 物理连接检测检查网络设备与交换机之间的物理连接是否正确可靠。

可以通过交换机管理页面中的物理连接检测功能来检测。

7. MAC地址表管理MAC地址为网络设备的唯一标识，在交换机中要学习并维护MAC地址表。

可以通过交换机管理页面中的MAC地址表管理功能来查看、添加、删除MAC地址表项。

三、交换机常见故障处理1. 端口异常如果端口无法连接或连接不稳定，可以先检查物理连接是否正常，端口是否配置正确，还可以通过查看端口状态和流量占用情况来分析故障原因。

2. MAC冲突MAC冲突会导致网络设备无法正常通信，可以通过查看MAC 地址表和ARP表，找到MAC地址冲突的设备，进而解决问题。

交换机的功能交换机是计算机网络中的重要组件，具有多种功能，使其成为网络通信的关键设备之一。

本文将介绍交换机的功能及其在网络中的作用。

1. 数据转发功能交换机主要的功能之一是数据转发。

当数据包从一个设备发送到另一个设备时，交换机负责将数据包从一个端口转发到另一个端口。

它通过读取数据包中的目标MAC地址来确定数据包的转发方向，使得网络中的不同设备可以直接通信，提高数据传输的效率和速度。

2. 网络广播功能交换机能够支持网络广播。

当一个设备发送广播消息时，交换机会将此消息复制并转发到其他所有设备，使得所有设备都能够接收到该消息。

这种广播功能在某些情况下非常有用，如网络诊断、组播等。

3. 网络隔离功能交换机可以实现网络隔离，将一个网络划分为多个虚拟的子网络。

这样，不同的子网络之间的数据包将不会相互干扰，提高了网络的安全性和稳定性。

交换机通过将不同子网络连接到不同的交换机端口上来实现网络隔离。

4. 网络管理功能交换机具有网络管理功能，可以通过一些管理协议与其他网络设备进行通信和管理。

管理员可以使用这些协议来监控和配置交换机，以确保网络的稳定性和安全性。

例如，交换机可以支持SNMP协议，用于监控和管理网络性能。

5. 优先级和流量控制功能交换机可以根据流量的优先级对数据进行处理和调度。

例如，交换机可以基于端口、源地址、目标地址等信息来划分不同的流量。

通过分配不同的优先级和带宽，交换机可以优化网络流量，确保对关键应用和重要数据的优先处理。

6. 冗余和容错功能交换机可以实现冗余和容错的功能，以提高网络的可用性和可靠性。

通过配置多个交换机，并使用协议如Spanning Tree Protocol (STP)等，可以避免网络中的环路和单点故障，确保网络的冗余和容错性。

7. 虚拟局域网（VLAN）功能交换机支持虚拟局域网（VLAN），将一个物理网络划分为多个逻辑网络。

每个VLAN可以具有独立的网络设置和安全策略，使得网络管理更加灵活和可控。

交换机基础：局域网交换机的基本功能1、交换机基础概念局域网交换机是一种工作在数据链路层的网络设备。

交换机根据进入端口数据帧中的MAC地址，过滤、转发数据帧。

它是基于MAC地址识别，完成转发数据帧功能的一种网络连接设备。

交换机作为汇聚中心，可将多台数据终端设备连接在一起，构成星状结构的网络。

使用交换机组建出的是一个交换式局域网。

2、局域网交换机的功能局域网交换机有三个基本功能：①建立和维护一个表示MAC地址与交换机端口对应关系的交换表;②在发送结点和接收结点之间建立一条虚连接;(源端口到目的端口之间的虚连接)③完成数据帧的转发或过滤。

交换机就在源端口和目的端口之间建立一条虚连接，在这条专用的虚通道上完成数据帧的交换。

交换机还具有帧过滤，数据帧传输控制，虚拟网等其它功能。

交换机基础：局域网交换机的工作原理交换机通过一种自学习的方法，自动地建立和维护一个记录着目的MAC地址与设备端口映射关系的地址查询表。

转发帧的具体操作是，在查询保存在交换机高速缓存中的交换表之后，交换机根据表中给出的目的端口号，决定是否转发和往哪里转发。

如果数据帧的目的地址和源地址处于交换机的同一个端口，即源端口和目的端口相同，基于某种安全控制，数据帧被拒绝转发，交换机直接丢弃。

否则按与目的MAC地址相符的交换表表项中指出的目的端口号转发该帧。

在转发数据帧之前，在源端口和目的端口之间建立一条虚连接，形成一条专用的传输通道。

再利用这条通道将帧从源端口转发到目的端口，完成帧的转发。

丢弃帧的原因：①数据帧的目的地址和源地址处于交换机的同一个端口，即源端口和目的端口相同;②某种安全控制。

交换机基础：交换表内容的建立和维护建立和维护交换表是交换机的重要工作任务。

1、交换表的内容交换表的内容包括：目的MAC地址、对应的交换机模块号端口号、所在的虚拟子网。

虚拟子网用VLANID号表示。

例1.大型核心交换机的交换表：VLANDestMAC/RouteDes[COS]DestinationPortsorVCs/[protocolType]11800-e0-4c-73-51-4e3/6[ALL]例1.小型接入交换机的交换表：DestinationaddressAddressTypeVLANDestinationPorts0004.234e.0ddcDynamic148FastEthernet0/2例1表示MAC地址为00-e0-4c-73-51-4e的用户，连接在交换机的第3模块第6端口。

本章提要：交换机用做网络集中设备，其端口连接网络中的主机。

在转发数据帧时，端口带宽能够独享。

交换机按其工作在OSI参考模型的对应层次，有第二层、第三层和第四层交换机。

可管理的交换机内置了操作系统软件。

第二层交换机采用帧交换转发数据，帧交换方式有三种，分别为存储转发、伺机通过和自由分段。

使用备份连接是提高网络可靠性的常用方法，但所形成的环路可能会导致广播风暴和引起多帧副本问题。

STP协议的应用则可消除环路问题，使冗余备份得以实现。

1.1交换机的作用与组成在以太网络中，交换机起的是信息中转站的作用。

它把从某个端口接收到的数据从其他端口转发出去。

以下介绍交换机的外观与内部组成。

不同厂家、不同型号的以太网交换机，其外观和内部组成都有一定的个性差异，但其共性是主要的。

1. 交换机的外观前面板上的多个RJ45接口是以太网口，用来连接计算机或其他交换机。

后面板或前面板上的串口是交换机的配置口，用串口线缆将其与计算机的串口连接起来，可实现对交换机的配置操作。

也有的交换机的配置口位于前面板上。

面板上有若干指示灯，其亮、灭或闪烁可以反映交换机的工作状态是否正常。

此外还有电源插口、电源开关等。

可上机架（柜）式交换机的标准长度为48.26cm(19in)。

如图1.1所示的是Cisco Catalyst3550和Cisco Catalyst 2900交换机的外观图。

2. 交换机的内部组成交换机的内部组成为：CPU (中央处理器)：交换机使用特殊用途集成电路芯片ASIC，以实现高速的数据传输。

RAM/DRAM：主存储器，存储运行配置。

NVRAM（非易失性RAM）：存储备份配置文件等。

FlashROM（快闪存储器）：存储系统软件映像文件等。

是可擦可编程的ROM。

ROM：存储开机诊断程序、引导程序和操作系统软件。

接口电路：交换机各端口的内部电路。

图1.1 交换机的外观1.2交换机的分类可按多种方式对交换机进行分类。

若参照开放系统互连参考模型OSI，则交换机属于第二～四层的设备。

三层交换机的这些功能你都用上了吗作为一种高级交换设备，三层交换机具有多种功能，下面我将详细讨论这些功能，并介绍我使用过的情况。

1. 存储转发(Switching)：三层交换机能够在内存中存储数据包，并根据目的地址快速转发数据包。

这种方式相比较早期的基于软件的转发方式更加高效，有助于提高网络性能和响应速度。

在我的网络中，我使用了三层交换机的存储转发功能来实现快速的数据包转发。

2. 二层转发(Bridging)：除了处理IP协议的三层转发外，三层交换机还能够进行二层转发。

二层转发是通过MAC地址进行的转发，可以提高网络的可用性和冗余性。

我的网络中使用了三层交换机的二层转发功能，可以根据MAC地址进行数据包转发，以便寻址和传送数据。

3. 路由(Routing)：三层交换机可以执行路由功能，通过查找目的IP地址的最佳路径来转发数据包。

这种能力使得三层交换机成为连接不同网络的关键设备。

我使用了三层交换机的路由功能，将不同子网之间的数据进行转发。

4. VLAN(Virtual LANA)：三层交换机可以支持虚拟局域网(VLAN)的划分和管理。

通过将设备分组到不同的VLAN中，可以增强网络安全性和管理灵活性。

我使用三层交换机的VLAN功能，将不同部门或功能的设备分配到不同的VLAN中，以提高网络的效率和安全性。

5. Spanning Tree Protocol(STP)：STP是一种用于保持网络拓扑稳定的协议。

它可以自动检测并阻止形成包含环路的路径，以确保数据在网络上的正常流动。

我在我的网络中使用了三层交换机的STP功能，以防止网络中出现环回和数据包的循环转发。

6. 交换机冗余(Redundancy)：三层交换机支持冗余配置，可以通过多个交换机的堆叠或链路聚合来提高网络的可靠性和容错性。

我在我的网络中使用了多个三层交换机进行堆叠，以确保即使一些交换机出现故障，数据仍然可以正常传输。

7.优先级调度(QoS)：三层交换机可以根据流量的优先级对数据包进行排队和调度，以保证关键数据的传输质量。

交换机基本功能学习总结交换机是现代网络中十分重要的一种网络设备，它具有将数据包从一个端口转发到目标端口的功能。

交换机能够提供高速、高效的局域网传输，并且能够实现多种功能。

以下是我对交换机基本功能的学习总结。

首先，交换机具有数据转发功能。

交换机能够根据数据包中的目标MAC地址来决定将数据包转发到哪个端口。

这种转发方式被称为存储转发方式，可以保证数据包的可靠传输。

交换机还支持广播和多播转发，使得在局域网中的所有设备都能够接收到广播和多播消息。

其次，交换机还具有隔离功能。

交换机能够根据需要将不同的端口划分为不同的虚拟局域网（VLAN），从而实现不同VLAN之间的隔离。

这种隔离方式可以提高网络的安全性和管理的灵活性，同时还可以减少广播风暴的发生。

另外，交换机还支持带宽控制功能。

交换机可以根据数据流量的大小来进行带宽控制，从而保证网络中的各个设备都能够得到合理的带宽使用。

通过配置交换机的流量控制策略，可以有效地防止因为一些设备的大量数据传输而导致其他设备的网络延迟。

此外，交换机还支持环路检测和环路消除功能。

在复杂的网络环境中，可能会出现环路故障，导致网络中的数据包无法正确地传输。

交换机能够通过发送和接收心跳包的方式来检测网络中的环路，并通过断开相应的端口来消除环路，从而保证网络的正常运行。

此外，交换机还支持链路聚合功能。

链路聚合是指将多个物理链路合并成为一个逻辑链路，从而提高网络的带宽和可靠性。

交换机能够将多个物理链路捆绑在一起，形成一个逻辑链路，并且能够根据需要进行负载均衡，从而实现链路的聚合。

最后，交换机还支持网络管理和监控功能。

交换机可以通过SNMP协议和其他管理协议与网络管理系统进行通信，从而实现对交换机的远程管理和监控。

管理员可以通过网络管理系统对交换机进行配置、监控和故障排除，提高网络的运行效率和可靠性。

综上所述，交换机作为网络中的关键设备，具有多种基本功能。

通过学习交换机的基本功能，我们可以更好地理解和掌握网络的工作原理，进一步提高网络的性能和可靠性。
