MARCO电液控制系统电控资料

电液系统及其控制1概述1.1电液控制系统工作原理及组成一.工作原理电液控制系统又称电液伺服系统,是以电气信号为输入,以液压信号为输出,电气检测传感器元件为反馈构成闭环控制系统.由于是电气和液压相结合,因而系统可发挥两者的优点.电气信号便于测量转换放大处理校正,电气检测传感器元件便于检测各种物理量,且快速和多样性;液压信号输出功率大速度快,执行元件具有惯性小等优点.所以结合起来的电液控制系统具有控制精度高,响应速度快,信号处理灵活,输出功率大,结构紧凑,重量轻等优点.输入电气信号通常有电位器,电子放大器,PLC控制器和计算机等. 电气检测传感器元件通常有位置传感器,压力传感器, 速度传感器,编码器等元件. 输出是以液压动力执行元件(油缸和马达)和伺服元件组成的反馈控制系统.如图所示:在此系统中,输出量(位移,力,速度等)通过反馈传感器(位移传感器,力传感器,速度传感器等)能自动地快速地准确地反映其变化.并与原先的给定的给定量进行比较,再放大输入给伺服阀,改变其阀芯位移,从而控制输出的压力和流量,驱动执行元件运动,直至输人量与输出量一致为止.举例:1.阀控式电液位置控制伺服系统(如上图)图中所示为双电位器电液位置控制伺服系统的工作原理图.该系统控制工作台的位置,使其按指令电位器给定的规律变化.系统由指令电位器, 反馈电位器,电子放大器,电液伺服阀,液压缸和工作台组成.其工作原理如下:指令电位器将位置指令xi转换成指令电压ur,被控制的工作台位置xp由反馈电位器检测转换成反馈电压ui.两个线性电位器接成桥式电路,从而得到偏差电压ue=ur-uf.当工作台位置xp与指令位置xi一致时,电桥输出偏差电压ue=0,此时伺服放大器输出电流为零, 电液伺服阀处于零位,没有流量输出,工作台不动.当指令电位器位置发生变化,如向右移动一个位移Oxi,在工作台位置发生变化之前, 电桥输出偏差电压ue=KOx,偏差电压经伺服放大器放大后变为电流信号去控制电液伺服阀, 电液伺服阀输出压力油到液压缸,推动工作台右移.随着工作台的移动, 电桥输出偏差电压逐渐减小,当工作台移动Oxp等于指令电位器位移Oxi时, 电桥输出偏差电压为零, 工作台停止移动.反之亦然.系统的工作原理方块图如下:2.泵控式电液速度控制伺服系统该系统的液压动力执行元件由变量泵和液压马达组成,变量泵既是液压能源又是液压控制元件.由于操纵变量机构所需要的力较大,通常采用一个小功率的液压放大装置作为变量控制机构.如图所示为一泵控式电液速度控制伺服系统的原理图.图中所示系统采用阀控式电液位置控制机构作为泵的变量控制机构. 液压马达的输出速度由测速发电机检测,转换为反馈电压信号uf,与输入指令电压信号ur相比较,得出偏差电压信号ue=ur-uf,作为变量控制机构的输入信号.当速度指令为ur0时, 负载以某个给定的转速w0工作,测速机输出反馈电压uf0,则偏差电压ue0=ur0-uf0,这个偏差电压对应于一定的液压缸位置,从而对应于一定的泵流量输出,此流量为保持负载转速w0所需的流量.如果负载变化或其它原因引起转速变化时,则uf 不等于uf0,假如w大于w0,即uf大于uf0,则ue=ur0-uf小于ue0,使液压缸输出位移减小,使泵输出流量减小,液压马达转速自动下调至给定值.反之,如果转速下降,则uf小于uf0,则ue=ur0-uf大于ue0,使液压缸输出位移增大,使泵输出流量增大,液压马达转速自动回升至给定值.结论: 速度指令一定时, 液压马达转速保持恒定;速度指令变化时, 液压马达转速也相应变化.系统的工作原理方块图如下:二.电液伺服控制系统组成1.输入元件---其功用是给出输入信号加于系统的输入端.可以是机械的,电气的等如靠模,电位器,计算机等.2.反馈测量元件---测量系统输出并转换为反馈信号.如各类传感器(位置传感器,压力传感器,速度传感器等).3.比较元件---将输入信号与反馈信号进行比较,给出偏差信号.4.放大转换元件---将偏差信号放大,转换成液压信号.妲伺服放大器,电液伺服阀等.5.执行元件---产生调节动作加于控制对象上,如液压缸和液压马达等.6.控制对象---被控制的设备等,即负载.7.液压能源装置及各种校正装置等.1.2电液伺服控制的分类电液伺服控制系统可按不同的原则分类,基本上有五大类.一.按被控对象的物理量名称分类1.位置伺服控制系统主要是控制被控对象的位置精度的伺服控制系统,妲机床工作台的位置,板带轧机的板厚,振动试验台等系统.2.速度伺服控制系统主要是控制被控对象的速度精度的伺服控制系统,如原动机的调速,雷达天线的速度控制等.3.力伺服控制系统以力为被调量的伺服控制系统,如材料试验机,轧机张力控制系统等.二.按执行元件的控制方式分类1.阀控式伺服控制系统利用伺服阀控制的伺服控制系统称为阀控式伺服控制系统.它又可分为阀控缸系统和阀控马达系统两种.其优点是响应速度快,控制精度高,结构简单.缺点是效率低.2.容积式伺服控制系统利用变量泵或变量马达控制的伺服控制系统称为容积式伺服控制系统.它又可分伺服变量泵系统和伺服变量马达系统.三.按系统输入信号的变化规律分类1. 定值控制系统当系统输入信号为定值时称为定值控制系统.它的任务是将系统的实际输出量保持在希望值上.2. 程序控制系统当系统输入信号为按预先给定的规律变化时称为程序控制系统..3. 伺服控制系统伺服控制系统又称随动系统,其输入信号是时间的未知函数,而输出量能够准确快速地复现输入量的变化规律.四.按信号的方式分类1.模拟信号控制系统系统中全部信号都是连续的模拟量的系统称之.2.数字信号控制系统系统中全部信号都是数字量的系统称之.3. 数字-模拟混合控制系统系统中部分信号是数字量部分信号是模拟量的系统称之.五.按信号传递介质的形式分类1.机液伺服控制系统输入信号给定,反馈测量和比较均用机械构件实现的系统称之.2.电液伺服控制系统用液压动力元件,偏差信号的检测校正和初始放大等均用电气电子元件实现的系统称之.1.3电液伺服控制的优缺点一. 电液伺服控制的优点1.液压元件功率-重量比和力矩-惯量比（力-质量比）大，因而结构紧凑，体积小，重量轻，用于中大型功率系统优点更明显.比较举例：电气元件：最小尺寸取决于有效磁通密度，而有效磁通密度又受磁性材料的磁饱和限制；功率损耗产生的发热量散发又比较困难.因此功率-重量比和力矩-惯量比小，结构尺寸大.液压元件：功率损耗产生的发热量由油带到散热器去散热，其最小尺寸取决于最大工作压力，而工作压力可以很高（通常可达32MPa）,因而元件尺寸小,重量轻, 功率-重量比和力矩-惯量比大.同功率:液压泵重量/电动机重量=10%-20%液压泵尺寸/电动机尺寸=12%-13%液压马达功率重量比=10倍相当容量的电动机液压马达力矩-惯量比=10-20倍电动机2.液压动力元件快速性好,系统响应快.加速能力强,能高速起动和制动.3.液压伺服系统抗负载的刚度大.二. 电液伺服控制的缺点1.液压元件抗污染能力差,对工作介质清洁度要求高.工作介质随温度变化而变化,对系统性能有影响.2. 液压元件制造精度高,成本高,且若元件的密封制造使用不当,易外漏,造成环境污染.3.液压能源传输不如电气系统方便2 电液伺服阀电液伺服阀是电液伺服系统中的主要元件,它既是电液转换元件,又是功率放大元件.它能够把微小的电信号转换成大功率的液压能(流量和压力),是电液伺服控制系统的核心和关键.电液伺服阀的输入信号是由电气元件来完成的,由它再转换成液压流量和压力,输出给执行机构,实现对执行机构各物理量的控制.2.1电液伺服阀的组成与分类一.组成电液伺服阀通常由力矩马达,液压放大器,反馈机构三部分组成.以下图的两级中力反馈式电液伺服阀为例,简单介绍如下:图中上半部为力矩马达,下半部为液压放大器(由四通滑阀组成的液压放大器), 反馈机构则由反馈杆11组成.它们的作用分别是:1.力矩马达(力马达)将输入的电信号转换成力矩或力控制液压放大器运动.2.液压放大器控制液压能源流向执行机构的流量和压力.3.反馈机构使伺服阀输出的流量和压力获得与输入信号相应的特性.二.分类电液伺服阀的种类很多,按不同的结构和机能常有以下几种分类:1.按输出量的控制功能分有:电液流量伺服阀---主要控制输出的液流流量特性,即在额定输入信号范围内,具有线性流量控制特性.电液压力伺服阀---在额定输入信号范围内,具有线性压力控制特性.电液压力-流量伺服阀---在额定输入信号范围内,具有线性压力-流量控制特性.2.按液压放大器的级数分有:单级伺服阀---只有一级放大元件.结构简单,价格低廉,但输出力和力矩小,输出流量小,对负载变化敏感.用于低压小流量和负载变化不大的场合.两级伺服阀---有两级放大元件.它克服了单级伺服阀的缺点,是最常用的型式.三级伺服阀---由一个两级伺服阀作前置级,控制第三级功率滑阀.通常只用于大流量(200L/min)以上的场合.3.按第一级阀的结构分有:滑阀---第一级阀的结构是滑阀.此类阀流量和压力增益高,输出流量大,对油清洁度要求较低.但加工复杂,分辨率低,响应慢,滞环较大,阀芯受力大.喷咀挡板--- 第一级阀的结构是喷咀挡板. 此类阀灵敏,动态响应快,线性度好.但对油清洁度要求高,挡板受力小,驱动功率小.射流管--- 第一级阀的结构是射流管阀. 此类阀抗污染强,但动态响应慢,受油温响应大.4.按反馈形式分有:滑阀位置反馈---利用滑阀的位置反馈的阀,常用的有直接位置反馈,机械位置反馈,位置电反馈,位置力反馈等.直接位置反馈---阀芯位移通过反馈杆与挡板相连,构成滑阀位移力反馈.常用于两级伺服阀.机械位置反馈---将功率级滑阀的位移通过机械机构反馈到前置级.位置电反馈---将功率级滑阀的位移通过位移传感器反馈到伺服阀的放大器输入端,实现功率级滑阀阀芯定位.2.2 力矩马达力矩马达是将电信号转换成机械运动的一种电气-机械转换.一.力矩马达工作原理利用电磁原理,由永久磁铁(或激磁线圈)产生极化磁场,而电信号通过控制线圈产生控制磁场,两个磁场相互作用,产生与控制信号成比例并能反映控制信号的极性的力或力矩,使其运动部分产生直线位移或角位移的机械运动.二.力矩马达分类1. 根据运动形式分1) 角位移马达--力马达,可移动件是直角位移.2) 直线位移马达—力马达,可移动件是直线位移.2.按可动件结构分1)动铁式---可动件是衔铁.2)动圈式---可动件是控制线圈.3.按极化磁场产生的方式分1)永磁式---利用永久磁铁建立极化磁通.2)非极磁式---无专门的极磁线圈,两个控制线圈差动连接,利用常值电流产生极化磁通.3)固定电流极磁式---利用固定电流通过极磁线圈建立极化磁场.三.力矩马达要求1.能产生足够的输出力和行程,且要求体积小,重量轻.2.动态性能好,响应速度快.3.直线性好,死区小,灵敏度高,磁滞小.4.抗震,抗冲击,不受环境温度和压力影响.四.典型力矩马达1. 永磁动铁式力矩马达1)组成下图所示为一种常用的永磁动铁式力矩马达工作原理图,它由永久磁铁(2),上下导磁体(3,5),衔铁(4),弹簧管(1),控制线圈(两个控制线圈套在衔铁上).2)工作原理永久磁铁将上下导磁体磁化,一个为N极, 一个为S极.无信号电流时,即两个控制线圈的电流i1=i2,衔铁在上下导磁体的中间位置,由于力矩马达结构是对称的, 永久磁铁在四个工作气隙中所产生的极化磁通是一样的,使衔铁两端所受的电磁吸力相同,力矩马达无力矩输出.当有信号电流通过控制线圈时,线圈产生控制磁通(其大小和方向取决于信号电流的大小和方向).假设i1>i2,如上图所示,在气隙1,3中控制磁通与极化磁通方向相同,而在气隙2,4中控制磁通与极化磁通方向相反,因此气隙1,3中其控制磁通与永久磁铁磁通合成大于气隙2,4中控制磁通与极化磁通的合成,于是衔铁上产生顺时针方向的电磁力矩,使衔铁绕弹簧管转动中心顺时针方向转动.当弹簧管变形产生的反力矩与电磁力矩相平衡时,衔铁停止转动.如果信号电流反向,则电磁力矩也反向,衔铁向反方向转动.电磁力矩的大小与信号电流的大小成比例,衔铁的转角也与信号电流成比例.因此调节信号电流便可调节电磁力矩的大小,也就调节衔铁的转角大小.2.永磁动圈式马达1)组成永久磁铁,可动线圈,对中弹簧等.2)工作原理图所示为一种常见的结构原理图图中,永久磁铁在工作气隙中形成极化磁通,当控制信号电流加到线圈上时,线圈就会受到电磁力的作用克服弹簧力和负载力而运动.线圈的位移与控制电流成比例.因此输入信号电流就会得到电磁力,且呈正比关系,具有线性特性.3.动铁式力矩马达与动圈式力马达比较动铁式力矩马达动圈式力马达磁滞大磁滞小工作行程小工作行程大输出力矩大,弹簧刚度大,. 输出力矩小,固有频率低.固有频率高同功率体积小, 价格高同功率体积大,价格低五.力矩马达的数学模型（电磁力矩计算）1) 永磁动铁式力矩马达的数学模型（电磁力矩计算）电磁力矩是由于控制线圈输入电流,在衔铁产生了控制磁通而形成的.因此需先求出力矩马达的控制电流.通过力矩马达的磁路分析可求出电磁力矩的计算公式.a.力矩马达的控制电流参看永磁动铁式力矩马达的工作原理图,在其工作时, 两个控制线圈由一个放大器供电,其常值电压Eb在每个控制线圈中产生的常值电流I0大小相等方向相反.当放大器有输入电压时,两个控制线圈的电流分别为:I1= I0+iI2= I0-i式中i1 i2--- 每个控制线圈中的电流;I0---每个控制线圈中的常值电流i---每个控制线圈中的信号电流;两个控制线圈的差动电流为Δi=i1-i2=2I=i c(1)I c ---输入马达的控制电流b. 衔铁中产生的控制磁通根据力矩马达的磁路原理图,应用磁路的基尔霍夫第二定律可得气隙的合成磁通, 继而应用磁路的基尔霍夫第一定律求出衔铁磁通：φa=φ1-φ2=2φgθ（a/Lg）+Δi（Nc/ Rg）式中φa ---衔铁磁通;φg ---衔铁在中位时气隙的极化磁通;θ---衔铁转角; a ---衔铁转动中心到磁极面中心的距离;Lg ---衔铁在中位时每个气隙的长度;Rg ---工作气隙的磁阻;NcΔi---永久磁铁产生的控制磁动势;c. 作用在衔铁上的电磁力矩根据马克斯威尔公式计算衔铁在磁场中所受的电磁吸力,可得由控制磁通和极化磁通相互作用在衔铁上产生的电磁力矩简化式为Td=KtΔi+Kmθ式中Td ---作用在衔铁上的电磁力矩;Kt---力矩马达的中位电磁力矩系数;Km---力矩马达的中位磁弹簧刚度;从式中可看出,在衔铁中产生的控制磁通以及由此产生的电磁力矩比例于差动电流.2) 永磁动圈式力马达的数学模型（电磁力矩计算）参见永磁动圈式力马达的工作原理图,力矩马达的可动线圈悬置于工作气隙中,永久磁铁在工作气隙中形成极化磁通,当控制电流加到线圈上时,线圈就会受到电磁力的作用而运动.其运运动方向和电流方向按左手定则判断.线圈上的电磁力克服弹簧力和负载力,产生一个与控制电流成比例的位移.由于电流方向与磁通方向垂直,根据载流导体在均匀磁场中所受的电磁力公式,可得力马达线圈所受的电磁力:F=BgлDNcic=Ktic式中F---线圈所受的电磁力;K t---电磁力系数F=BgлDNcN c---控制线圈的匝数.B g---工作气隙中的磁感应强度;D---线圈的平均直径;I c---通过线圈的控制电流.结论: 永磁动圈式力马达的电磁力与控制电流成正比,具有线性特性.2.3 液压放大元件电液伺服阀另一个组成部分是液压放大器,它是一种以机械运动来控制流体动力的元件.它将力矩马达(或力马达)输出的机械运动(转角或位移)转换为液压信号(液体的流量和压力)输出,并进行了功率放大.液压放大元件是伺服系统中的一种主要控制元件,其静动态特性对系统的性能影响很大.且结构简单,单位体积输出功率大,工作可靠和动态性能好.一.液压放大元件的种类液压放大元件有滑阀,喷咀挡板阀和射流管阀等.二.滑阀滑阀是靠节流原理工作的.它借助于阀芯与阀套间的相对运动改变节流口面积的大小,对流体流量或压力进行控制.滑阀结构形式多,控制性能好,在电液系统中应用最广泛.1.滑阀的结构及分类(1)按进出阀的通道数划分它与液压方向阀的通道数一样,有四通阀,三通阀和二通阀.四通阀有一个进油口,一个回油口,两个控制口.可用来控制双作用液压缸或马达.如图a所示.三通阀有一个进油口,一个回油口,一个控制口.只可用来控制差动液压缸.如图b所示.图b 三通阀图c 二通阀二通阀一个进油口,只有一个可变节流口,须和一个固定节流孔配合使用,才能用来控制差动液压缸. 如图c所示.(2)按滑阀的工作边数划分a.四边滑阀--与上对应四通阀有四个可控的节流口,又称四边滑阀,控制性能最好.如上图a所示.b. 双边滑阀--三通阀有两个可控的节流口,又称双边滑阀, 控制性能居中. 如上图b所示.c. 单边滑阀--单边滑阀只有一个可控的节流口, 控制性能最差.(3)按滑阀的预开口型式划分按滑阀阀芯在中位时,阀芯凸肩与阀套槽宽的几何尺寸关系划分有:a.正开口--阀芯凸肩与阀套槽宽的几何尺寸是负重叠的(即阀芯凸肩宽度大于阀套槽宽),参见图a.b.零开口--阀芯凸肩与阀套槽宽的几何尺寸是零重叠的(即阀芯凸肩宽度等于阀套槽宽),参见图b.c.负开口--阀芯凸肩与阀套槽宽的几何尺寸是正重叠的(即阀芯凸肩宽度小于阀套槽宽),参见图c.图a 正开口图b 零开口图c 负开口.阀的预开口形式对其性能,特别是零位附近特性影响很大.如下图所示:零开口阀具有线性流量增益特性,性能比较好.负开口阀由于流量增益特性有死区,将引起稳态误差,有时还可能引起游隙,从而产生稳定性问题.正开口在正开口区内外的流量增益变化大,压力灵敏度低,零位泄漏量大.图不同开口形式的流量特性1-零开口2-正开口3-负开口2.滑阀静态特性滑阀静态特性是指稳态情况下,阀的负载流量qL, 负载压力pL和滑阀的位移xv三者之间的关系,即qL=f(pL, xv).它表示滑阀的工作能力和性能,对系统的静动态特性计算有重大意义.阀的静态特性可用方程(压力－流量方程),曲线或特性参数(阀的系数)表示.(1) 滑阀静态特性a.压力－流量方程滑阀的控制流量可由滑阀节流口流量公式表示,其流量是阀芯位移和节流口的压降的函数.为了使问题简化,在推导压力－流量方程时,作了以下假设:a)液压能源是理想的恒压源,供油压力Ps为常数,回油压力P0为零.b)忽略管道和阀腔内的压力损失.c)假定液体是不可压缩的.d)假定阀各节流口流量系数相等.e)阀的窗口都是匹配和对称的.根据节流口流量公式,以四边滑阀为例,可推导出压力－流量方程:负载流量为QL=CdA2√1/ρ(ps - pL)- CdA1√1/ρ(ps + pL)式中Cd-为流量系数,ρ-为油密度, (ρ=870Kg/m3)A1- 为节流口1的面积;A2-为节流口2的面积;ps –为恒压油源压力pL-为负载压力,pL=p1-p2.供油流量为Qs=CdA2√1/ρ(ps - pL)+ CdA1√1/ρ(ps + pL)b.滑阀的静态特性曲线a)流量特性曲线阀的流量特性是指负载压降等于常数时, 负载流量与阀芯位移之间的关系,其图形表示即为流量特性曲线. 负载压降为0时的流量特性称空载流量特性.相应的曲线为空载流量特性曲线,如图a所示.图a 空载流量特性曲线图图b 压力特性曲线b)压力特性曲线阀的压力特性是指负载压降等于常数时, 负载压降与阀芯位移之间的关系,其图形表示即为压力特性曲线.通常所指的压力特性是指负载流量为0时的压力特性,相应的曲线为压力特性曲线,如图b所示.c)压力-流量特性曲线阀的压力-流量特性曲线是指阀芯位移一定时, 负载流量与负载压降之间关系的图形. 如下图所示为理想零开口四边滑阀的压力-流量特性曲线族.它全面描述了阀的稳态特性,并可获得阀的全部性能参数.阀在最大位移下的压力-流量特性曲线可以表示阀的工作能力和规格.当负载所需的压力和流量能被阀在最大位移下的压力-流量特性曲线所包围时,阀就能满足负载的要求阀的压力-流量特性曲线(2)零开口四边滑阀的静态特性a. 理想零开口四边滑阀的静态特性理想零开口滑阀是指径向间隙为零,工作边锐利的滑阀,如图所示.由于径向间隙为零,工作边锐利,因而在讨论静态特性时可不考虑它们的影响.且认为节流阀口为矩形,其面积A=W xv, (W-面积梯度xv-阀芯位移).a)理想零开口四边滑阀的压力－流量方程 理想零开口四边滑阀的压力－流量方程:QL=Cd W xv -(1)b)压力－流量曲线根据无因次压力－流量方程绘制压力－流量曲线如下图所示.因阀窗口是匹配且对称的,所以压力－流量曲线对称于原点.当阀在正常工作状态是按图中Ⅰ,Ⅲ象限曲线.只有在瞬态情况下,才会处于Ⅱ,Ⅳ象限曲线.⎪⎪⎭⎫ ⎝⎛-Lv v s p p χχρ1。

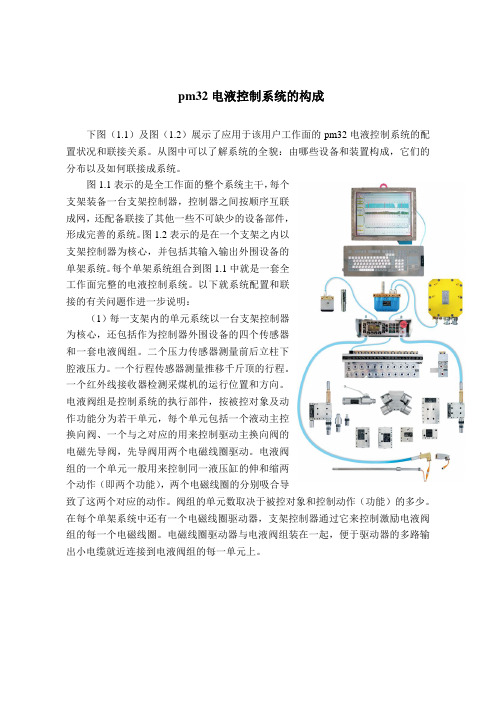

pm32电液控制系统的构成下图（1.1）及图（1.2）展示了应用于该用户工作面的pm32电液控制系统的配置状况和联接关系。

从图中可以了解系统的全貌：由哪些设备和装置构成，它们的分布以及如何联接成系统。

图1.1表示的是全工作面的整个系统主干，每个支架装备一台支架控制器，控制器之间按顺序互联成网，还配备联接了其他一些不可缺少的设备部件，形成完善的系统。

图1.2表示的是在一个支架之内以支架控制器为核心，并包括其输入输出外围设备的单架系统。

每个单架系统组合到图1.1中就是一套全工作面完整的电液控制系统。

以下就系统配置和联接的有关问题作进一步说明：（1）每一支架内的单元系统以一台支架控制器为核心，还包括作为控制器外围设备的四个传感器和一套电液阀组。

二个压力传感器测量前后立柱下腔液压力。

一个行程传感器测量推移千斤顶的行程。

一个红外线接收器检测采煤机的运行位置和方向。

电液阀组是控制系统的执行部件，按被控对象及动作功能分为若干单元，每个单元包括一个液动主控换向阀、一个与之对应的用来控制驱动主换向阀的电磁先导阀，先导阀用两个电磁线圈驱动。

电液阀组的一个单元一般用来控制同一液压缸的伸和缩两个动作（即两个功能），两个电磁线圈的分别吸合导致了这两个对应的动作。

阀组的单元数取决于被控对象和控制动作（功能）的多少。

在每个单架系统中还有一个电磁线圈驱动器，支架控制器通过它来控制激励电液阀组的每一个电磁线圈。

电磁线圈驱动器与电液阀组装在一起，便于驱动器的多路输出小电缆就近连接到电液阀组的每一单元上。

标号说明：① 支架控制器（p m 32/s g ）②隔离控制器（p m 3.1/p a /11）③双路电源箱（n t z /d /2*1.5）④总线提升器（p m 3/p a /t p u ）⑤网络终端器（p m 3/a c k ）⑥架间干线电缆组件（c o n m /4c ）⑦电源输出电缆组件（c o n m /4a ）⑧耦合器-本架干线电缆组件（c o n m /4c ）⑨耦合器-邻架干线电缆组件（c o n m /4c ）附注：1. 以每一台支架控制器为核心的单架系统的配置联接图见图1.22. 如系统设顺槽主控制计算机，则由端头架控制器的网络终端器端口通过干线电缆及相关部件接向主控制计算机系统，主控制计算机系统的配置联接另有用户手册介绍。

Marco电液控制系统使用要求为了方便用户在日常工作中做好系统的维护，正确使用和维护电液控制系统，特编写此文。

一、使用要求要保证工作面支架自动化，必须保证每一台支架上的电液控制系统组件完好。

因此要求相关工作人员对电液控制系统进行维护，以下列举电液控制系统维护要求:1、控制器禁止直接用水冲洗，以防止水进入控制器而导致控制器损坏；正确清洁方法，采用棉纱或者除尘刷清除控制器表面浮尘；2、电源箱、耦合器禁止直接用水冲洗，以防止电源箱、耦合器内部进水引起短路等故障；正确清洁方法：可制作长方形防护罩将其保护，从而起到防水、防尘、防碰撞。

3、主阀禁止用水直接冲洗，以防止电磁先导阀接头处进水，引起短路；4、禁止将控制器防护盖长时间打开，防止控制器遭受硬物碰撞或进水。

正确方法：操作或清洗结束后，及时将防护盖关闭。

5、禁止将主阀防护盖长时间打开，防止电磁先导阀遭受硬物碰撞或接线处进水短路。

正确方法:维护或清扫结束后，及时将防护盖关闭。

6、若条件允许，请在控制器安装上和主阀上安装防水帘，防止控制器、电磁先导阀进水导致故障出现。

7、驱动器、耦合器、电源箱等组件都必须安装固定好，防止出现拖拽现象，避免损伤。

8、控制器和个传感器的连接线必须放置在支架立柱之间，禁止裸漏在两架之间，防止被煤块砸伤；9、禁止用改锥等尖锐工具直接操作控制器和电磁阀。

10、电液控制系统个组件带销的位置，必须用U型销进行固定，避免因接触不好引起故障。

11、更换液管和电磁阀、阀芯时，必须保证胶管接头、电磁阀液口、阀芯外表清洁无杂质，避免外界杂质进入液压管路。

二、维修标准为了保障电液控制系统在工作面维修过程能够正常进行，除认真维修好系统外，还需要注意以下几点：1、更换架接电缆后，必须将电缆和工作面其他电缆捆扎在一起，控制器接口处必须用U型销进行固定；2、更换控制器后，必须用固定螺栓将控制器固定牢固，防止接触不良；3、更换隔离耦合器之后，必须用U型销把耦合与固定铜板和电缆固定好，放置在指定安装位置，防止受潮或接触不良；4、更换驱动器时，必须用凡士林涂抹电磁阀接头外围，并用螺栓将其固定好，放置松动出现拖拽。

pm32型液压支架电液控制系统用户培训资料（工作面电控部分）目录前言 (1)1 pm32电液控制系统的构成 (1)2 pm32电液控制系统的设备和部件 (4)3 pm32电液控制系统的主要功能概述 (8)4 pm32支架控制器 (10)5 支架控制器应用程序菜单 (15)6 传感器测量的菜单显示及操作 (25)7 “错误信息（ERROR MESSAGES）”菜单列的项目说明 (25)8 参数及其输入和“总体参数（GLOBAL PARAMETER）”参数列的项目说明 (27)9 功能的允许/禁止设定 (31)10 “服务（SERVICE）”菜单列的项目说明 (32)11 支架的单架动作的非自动控制 (33)12 单架的自动顺序联动（ASQ）控制 (35)13 支架的成组自动控制 (36)14 闭锁及紧急停止操作 (43)15 系统状态的显示信息 (43)16 应用程序的互传及引导程序（Booter）介绍 (45)电控部分前言pm32支架电液控制系统可用于各种型式液压支架的控制和操作。

支架的型式、结构和控制要求不同，配套的pm32控制系统的配置和控制软件也随之变化。

本手册提供了pm32电液控制系统及其部件的有关技术资料，重点介绍性能和使用操作方法。

1 pm32电液控制系统的构成图1.1及图1.2展示了应用于该用户工作面的pm32电液控制系统的配置状况和联接关系。

从图中可以了解系统的全貌：由哪些设备和装置构成，它们的分布以及如何联接成系统。

图1.1表示的是全工作面的整个系统主干，每个支架装备一台支架控制器，控制器之间按顺序互联成网，还配备联接了其他一些不可缺少的设备部件，形成完善的系统。

图1.2表示的是在一个支架之内以支架控制器为核心，并包括其输入输出外围设备的单架系统。

每个单架系统组合到图1.1中就是一套全工作面完整的电液控制系统。

以下就系统配置和联接的有关问题作进一步说明：（1）每一支架内的单元系统以一台支架控制器为核心，还包括作为控制器外围设备的三个传感器和一套电液阀组。

简述液压支架中电液控系统及其故障处理作者：李小艳来源：《科学与财富》2016年第15期摘要：液压支架运用过程中电液控制设备发挥着不可缺少的重要作用，能够有效促进工作效率的提升，减轻工作人员的劳动强度，同时还是系统安全运行的基础保障。

本文重点针对液压支架中电液控系统的简单介绍及故障处理作出了一些分析。

1 液压支架电液控制系统的管理职责首先系统维护管理人员应负责向工作面所有人员宣贯本安全使用要求，并掌握本系统闭锁、急停和停止键的使用和操作；其次，要保证系统的安全私密性，要设定管理人员有效的操作权限，避免出现非专职人员私自操作修改系统参数的现象。

2 液压支架电液控制系统的一般模型：3 维护维修系统在经过长时间的运转后相关管理人员需要按要求对其进行检查维修，避免有任何的安全隐患存在，有力确保系统能够完好的运转；其次，在实际开展工作过程中如果人员需要进入到危险地带或者触碰支架动作，都要对相应部位进行闭锁或者关闭后在开展工作，系统的电源箱、控制器、传感器、主控计算机等电气元部件，要严格按照《煤矿安全规程》有关井下电气设备安全管理的规定进行管理维护；第四，支架控制器或人机交互界面的急停闭锁按钮、蜂鸣器应定期检查，如有损坏应及时更换、修复；4 MARCO电液控系统随着国产支架的普及，MARCO电液控系统得到广泛的应用，其具有结构简单、功能完善、操作方便、中文界面、易于普及、造价低廉等优点，被国内支架生产厂商广泛应用。

4.1 MARCO电液控制系统的功能以及控制方式在工作面内任一台支架控制器上可控制左右邻架的每个动作，根据实际需要及过程中的安全要求，不同动作采用不同的安全控制原理不同，降架、拉架、升柱的单动作，每一个操作完成后，操作元件能自动恢复原位，进而保证人身安全遵循的是“失效安全”原则要求；而推溜控制需要保证支架和输送机可在任意相对位置上锁定，不受邻架影响，遵循的是“锁定”原则要求。

4.2 液压支架与采煤机联动的全工作面自动化控制在采煤机上装设红外发射器发射红外线，支架上安装接收器，随采煤机割煤行走位置的变化来控制全工作面各支架依次动作，可实现自动工作过程的程序控制比如支架的自动喷雾、自动拉架、自动伸收护帮板等。
