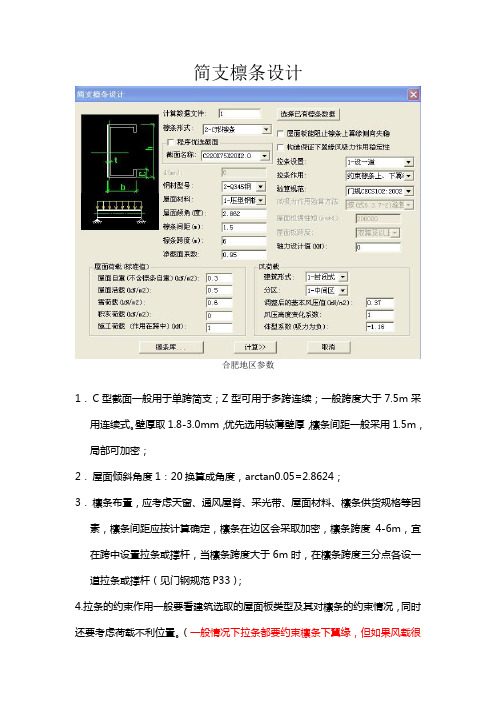

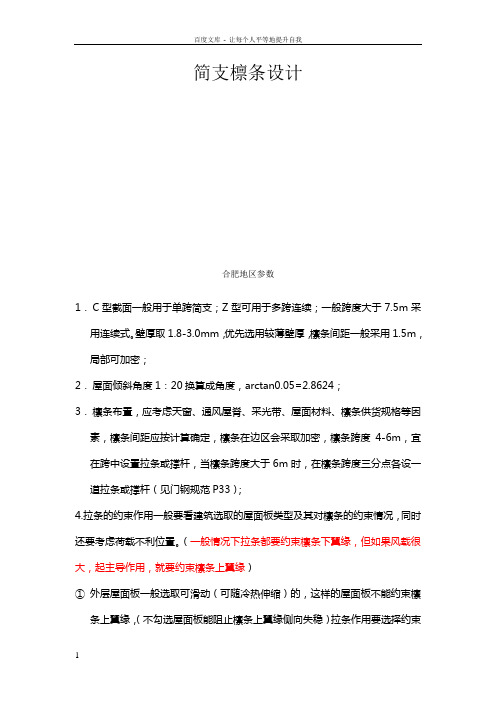

简支檩条设计合肥地区参数1.C型截面一般用于单跨简支;Z型可用于多跨连续;一般跨度大于7.5m采用连续式。
壁厚取1.8-3.0mm,优先选用较薄壁厚,檩条间距一般采用1.5m,局部可加密;2.屋面倾斜角度1:20换算成角度,arctan0.05=2.8624;3.檩条布置,应考虑天窗、通风屋脊、采光带、屋面材料、檩条供货规格等因素,檩条间距应按计算确定,檩条在边区会采取加密,檩条跨度4-6m,宜在跨中设置拉条或撑杆,当檩条跨度大于6m时,在檩条跨度三分点各设一道拉条或撑杆(见门钢规范P33);4.拉条的约束作用一般要看建筑选取的屋面板类型及其对檩条的约束情况,同时还要考虑荷载不利位置。
(一般情况下拉条都要约束檩条下翼缘,但如果风载很大,起主导作用,就要约束檩条上翼缘)①外层屋面板一般选取可滑动(可随冷热伸缩)的,这样的屋面板不能约束檩条上翼缘,(不勾选屋面板能阻止檩条上翼缘侧向失稳)拉条作用要选择约束檩条上、下翼缘;②如外层屋面板是打钉板、卡扣板等不可活动的(勾选屋面板能阻止檩条上翼缘侧向失稳),拉条作用选择约束檩条下翼缘;③如选取内外双层屋面板(勾取构造保证下翼缘风吸力作用稳定性)拉条作用选择约束檩条下翼缘,再根据外层屋面板类型选取是否约束檩条上翼缘;4.净截面系数(是考虑到构件表面打孔等处理导致截面削弱时,导致的被削弱断面的应力增大),当拉条位于跨中(跨中弯矩打孔对最大弯矩有影响,)时应适当折减,可取0.95;当拉条位于三分点处则折减。
5.屋面自重(不含檩条自重)一般取0.2-0.25KN/m2之间均可;6.屋面活载和雪荷载分别输入,程序会选择较大者进行计算;(见荷载规范P73全国各城市50年一遇雪压、风压值);屋面活载要考虑活载不均匀布置,当采用压型钢板轻型屋面时,屋面竖向均布活荷载标准值应取0.5KN/ m2 (当受荷水平投影面积大于60m2时可取0.3KN/m2)(见门钢规范P7);7.积灰荷载,一般不取积灰荷载,只有一些热处理车间取(见荷载规范P14、P15屋面积灰荷载取值;)表中没有列出的取0;8.施工荷载,见荷载规范P16施工和检修荷载及栏杆水平荷载;9.调整后基本风压,按荷载规范规定值乘以1.05(见门钢规范P56);10.风压高度变化系数,见荷载规范P25表;11.体型系数取值会随建筑形式和分区的选择而自动变化;12.当屋面有通风器等构件时,要单独计算.13.屋面板惯性矩是指每米屋面板的惯性矩,如果按门规CESC102:2002计算(风吸力作用按附录E计算)时,必须输入该数据;当输入轴力设计值(>0)时,程序默认为刚性檩条,按压弯构件计算。
合肥地区参数1.C型截面一般用于单跨简支;Z型可用于多跨连续;一般跨度大于7.5m采用连续式。
壁厚取1.8-3.0mm,优先选用较薄壁厚,檩条间距一般采用1.5m,局部可加密;2.屋面倾斜角度1:20换算成角度,arctan0.05=2.8624;3.檩条布置,应考虑天窗、通风屋脊、采光带、屋面材料、檩条供货规格等因素,檩条间距应按计算确定,檩条在边区会采取加密,檩条跨度4-6m,宜在跨中设置拉条或撑杆,当檩条跨度大于6m时,在檩条跨度三分点各设一道拉条或撑杆(见门钢规范P33);4.拉条的约束作用一般要看建筑选取的屋面板类型及其对檩条的约束情况,同时还要考虑荷载不利位置。
(一般情况下拉条都要约束檩条下翼缘,但如果风载很大,起主导作用,就要约束檩条上翼缘)①外层屋面板一般选取可滑动(可随冷热伸缩)的,这样的屋面板不能约束檩条上翼缘,(不勾选屋面板能阻止檩条上翼缘侧向失稳)拉条作用要选择约束檩条上、下翼缘;②如外层屋面板是打钉板、卡扣板等不可活动的(勾选屋面板能阻止檩条上翼缘侧向失稳),拉条作用选择约束檩条下翼缘;③如选取内外双层屋面板(勾取构造保证下翼缘风吸力作用稳定性)拉条作用选择约束檩条下翼缘,再根据外层屋面板类型选取是否约束檩条上翼缘;4.净截面系数,当拉条位于跨中时应适当折减,可取0.95;5.屋面自重(不含檩条自重)一般取0.2-0.25KN/m2之间均可;6.屋面活载和雪荷载分别输入,程序会选择较大者进行计算;(见荷载规范P73全国各城市50年一遇雪压、风压值);屋面活载要考虑活载不均匀布置,当采用压型钢板轻型屋面时,屋面竖向均布活荷载标准值应取0.5KN/ m2 (见门钢规范P7);7.积灰荷载,一般不取积灰荷载,只有一些热处理车间取(见荷载规范P14、P15屋面积灰荷载取值;)表中没有列出的取0;8.施工荷载,见荷载规范P16施工和检修荷载及栏杆水平荷载;9.调整后基本风压,按荷载规范规定值乘以1.05(见门钢规范P56);10.风压高度变化系数,见荷载规范P25表;11.体型系数取值会随建筑形式和分区的选择而自动变化;12.当屋面有通风器等构件时,要单独计算.。
c型钢檩条重量计算公式
C型钢檩条重量计算公式是指在进行C型钢檩条的安装、施工、计算等方面,需要根据特定的公式来进行计算,并确定相应的重量。
下面就来详细介绍一下C型钢檩条重量计算公式,以便于大家更好地了解和掌握相关技术。
C型钢檩条是一种重要的建筑材料,其结构比较简单,主要由钢材板折弯成的C型材料构成。
计算C型钢檩条的重量需要考虑C型檩条的长度、宽度、厚度,以及材质密度等因素。
具体计算公式如下:重量(公斤)= 长度(米)× 宽度(米)× 厚度(毫米)× 材质密度(千克/立方米)÷ 1000
需要注意的是,计算时要将单位换算成相应的国际标准单位。
例如,长度单位需要转换为米,厚度单位需要转换为毫米,材质密度单位需要转换为千克/立方米。
只有这样才能得到准确的结果。
此外,对于不同尺寸和厚度的C型钢檩条,其重量计算公式也有所不同。
因此,在实际计算时需要根据具体的材料参数进行相应的调整,以确保计算结果的准确性。
需要指出的是,C型钢檩条重量计算公式在实际施工中具有重要的指导意义。
通过使用相应的公式进行计算,可以帮助施工人员快速、准确地确定C型檩条的重量,从而保证工程质量和施工效率。
同时,
也可以在采购材料时起到一定的参考作用,避免因为材料数量不足而造成施工延误或浪费。
总之,C型钢檩条重量计算公式是建筑工程中的重要工具,掌握其使用方法和技巧对于提高施工质量和效率具有重要作用。
希望通过本篇文章的介绍,可以为大家提供一些有益的参考和帮助。
简支檩条设计合肥地区参数1.C型截面一般用于单跨简支;Z型可用于多跨连续;一般跨度大于7.5m采用连续式。
壁厚取1.8-3.0mm,优先选用较薄壁厚,檩条间距一般采用1.5m,局部可加密;2.屋面倾斜角度1:20换算成角度,arctan0.05=2.8624;3.檩条布置,应考虑天窗、通风屋脊、采光带、屋面材料、檩条供货规格等因素,檩条间距应按计算确定,檩条在边区会采取加密,檩条跨度4-6m,宜在跨中设置拉条或撑杆,当檩条跨度大于6m时,在檩条跨度三分点各设一道拉条或撑杆(见门钢规范P33);4.拉条的约束作用一般要看建筑选取的屋面板类型及其对檩条的约束情况,同时还要考虑荷载不利位置。
(一般情况下拉条都要约束檩条下翼缘,但如果风载很大,起主导作用,就要约束檩条上翼缘)①外层屋面板一般选取可滑动(可随冷热伸缩)的,这样的屋面板不能约束檩条上翼缘,(不勾选屋面板能阻止檩条上翼缘侧向失稳)拉条作用要选择约束檩条上、下翼缘;②如外层屋面板是打钉板、卡扣板等不可活动的(勾选屋面板能阻止檩条上翼缘侧向失稳),拉条作用选择约束檩条下翼缘;③如选取内外双层屋面板(勾取构造保证下翼缘风吸力作用稳定性)拉条作用选择约束檩条下翼缘,再根据外层屋面板类型选取是否约束檩条上翼缘;4.净截面系数(是考虑到构件表面打孔等处理导致截面削弱时,导致的被削弱断面的应力增大),当拉条位于跨中(跨中弯矩打孔对最大弯矩有影响,)时应适当折减,可取0.95;当拉条位于三分点处则折减。
5.屋面自重(不含檩条自重)一般取0.2-0.25KN/m2之间均可;6.屋面活载和雪荷载分别输入,程序会选择较大者进行计算;(见荷载规范P73全国各城市50年一遇雪压、风压值);屋面活载要考虑活载不均匀布置,当采用压型钢板轻型屋面时,屋面竖向均布活荷载标准值应取0.5KN/ m2 (当受荷水平投影面积大于60m2时可取0.3KN/m2)(见门钢规范P7);7.积灰荷载,一般不取积灰荷载,只有一些热处理车间取(见荷载规范P14、P15屋面积灰荷载取值;)表中没有列出的取0;8.施工荷载,见荷载规范P16施工和检修荷载及栏杆水平荷载;9.调整后基本风压,按荷载规范规定值乘以1.05(见门钢规范P56);10.风压高度变化系数,见荷载规范P25表;11.体型系数取值会随建筑形式和分区的选择而自动变化;12.当屋面有通风器等构件时,要单独计算.13.屋面板惯性矩是指每米屋面板的惯性矩,如果按门规CESC102:2002计算(风吸力作用按附录E计算)时,必须输入该数据;当输入轴力设计值(>0)时,程序默认为刚性檩条,按压弯构件计算。
2 网架屋面主檩条计算采用140x80x4钢通檩条,按3.6m跨度的连续梁计算,檩距3.7m,檩条材料的屈服强度为215MPa,其毛截面特性为:A=16.96cm²Ix=449.35cm4Iy=186.76cm4Wx=64.19cm³Wy=46.696cm³g=13.32kg/m倾角取最大处倾角 a=4゜,由于角度太小,故不考虑角度对荷载的影响。
(1) 荷载计算1) 恒荷载屋面系统自重0.5kN/m²小计0.5kN/m²×3.7m = 1.85kN/m配件0.1kN/m檩条自重0.1332kN/m合计 2.0832kN/m2) 活荷载0.5Kpa×3.7m = 1.85kN/m3) 风荷载基本风压:0.7kN/m²体型系数:-1.2负风压标准值wk1=-2.0827kN/m²正风压标准值wk2=0.5kN/m²负风压-2.0827× 3.7=-7.706kN/m正风压0.5× 3.7= 1.85kN/m4).雪荷载雪压标准值 sk=0Kpa雪压0× 3.7=0kN/m(2) 荷载组合向下最不利组合值:恒+风+雪= 2.0832×1.2+1.85×1.4×0.6+0×1.4= 4.053kN/m 恒+风+活= 2.0832×1.2+1.85×1.4×0.6+1.85×1.4= 6.643kN/m 向下最不利标准值:恒+风+雪= 2.0832×1.0+1.85×1.0×0.6+0×1.0= 3.193kN/m 恒+风+活= 2.0832×1.2+1.85×1.4×0.6+1.85×1.4= 5.043kN/m向上最不利组合值:恒+风= 2.0832×1.0-7.706×1.4=-8.705kN/m 向上最不利标准值:恒+风= 2.0832×1.0-7.706×1.0=-5.622kN/m所以最不利的荷载为:向下:最不利荷载设计值Wf= 6.643kN/m最不利荷载标准值Wk= 5.043kN/m向上:最不利荷载设计值Wf=-8.705kN/m最不利荷载标准值Wk=-5.622kN/m(3) 内力计算(按多跨连续梁计算)M xmax=0.105×Wf×L²=0.105×8.705×3.6×3.6=11.85kN.m(4) 强度计算σ=Mxmax/W=11.85×1000000/64.19/1000=184.61N/mm²< f=215 N/mm²强度满足要求(5) 挠度计算(按多跨连续梁计算)v max=0.644×Wk×L^4/100EI=0.644×5.622×3600^4/100/206000/449.35/1000= 6.56mm< [v] =L/250=3600/250=14.4mm 刚度满足要求3 网架屋面次檩条计算采用C120x60x20x2.0冷弯薄壁檩条,按4m跨度的连续梁计算,檩距1m,檩条材料的屈服强度为215MPa,其毛截面特性为:A= 5.44cm²Ix=127.04cm4Iy=28.81cm4Wx=21.17cm³Wy=13.42cm³g= 4.28kg/m倾角取最大处倾角 a=4゜,由于角度太小,故不考虑角度对荷载的影响。
C型檩条计算书2 网架屋面主檩条计算采用140x80x4钢通檩条,按3.6m跨度的连续梁计算,檩距3.7m,檩条材料的屈服强度为215MPa,其毛截面特性为:A=16.96cm2Ix=449.35cm4Iy=186.76cm4Wx=64.19cm3Wy=46.696cm3g=13.32kg/m倾角取最大处倾角a=4゜,由于角度太小,故不考虑角度对荷载的影响。
(1) 荷载计算1) 恒荷载屋面系统自重0.5kN/m2小计0.5kN/m2×3.7m = 1.85kN/m配件0.1kN/m檩条自重0.1332kN/m合计 2.0832kN/m2) 活荷载0.5Kpa×3.7m = 1.85kN/m3) 风荷载基本风压:0.7kN/m2体型系数:-1.2负风压标准值wk1=-2.0827kN/m2正风压标准值wk2=0.5kN/m2负风压-2.0827× 3.7=-7.706kN/m正风压0.5× 3.7= 1.85kN/m4).雪荷载雪压标准值 sk=0Kpa雪压0× 3.7=0kN/m(2) 荷载组合向下最不利组合值:恒+风+雪= 2.0832×1.2+1.85×1.4×0.6+0×1.4= 4.053kN/m 恒+风+活= 2.0832×1.2+1.85×1.4×0.6+1.85×1.4= 6.643kN/m 向下最不利标准值:恒+风+雪= 2.0832×1.0+1.85×1.0×0.6+0×1.0= 3.193kN/m 恒+风+活= 2.0832×1.2+1.85×1.4×0.6+1.85×1.4= 5.043kN/m 向上最不利组合值:恒+风= 2.0832×1.0-7.706×1.4=-8.705kN/m 向上最不利标准值:恒+风= 2.0832×1.0-7.706×1.0=-5.622kN/m所以最不利的荷载为:向下:最不利荷载设计值Wf= 6.643kN/m最不利荷载标准值Wk= 5.043kN/m向上:最不利荷载设计值Wf=-8.705kN/m最不利荷载标准值Wk=-5.622kN/m(3) 内力计算(按多跨连续梁计算)M xmax=0.105×Wf×L2=0.105×8.705×3.6×3.6=11.85kN.m(4) 强度计算σ=Mxmax/W=11.85×1000000/64.19/1000=184.61N/mm2< f=215 N/mm2强度满足要求(5) 挠度计算(按多跨连续梁计算)v max=0.644×Wk×L^4/100EI=0.644×5.622×3600^4/100/206000/449.35/1000= 6.56mm< [v] =L/250=3600/250=14.4mm 刚度满足要求3 网架屋面次檩条计算采用C120x60x20x2.0冷弯薄壁檩条,按4m跨度的连续梁计算,檩距1m,檩条材料的屈服强度为215MPa,其毛截面特性为:A= 5.44cm2Ix=127.04cm4Iy=28.81cm4Wx=21.17cm3Wy=13.42cm3g= 4.28kg/m倾角取最大处倾角a=4゜,由于角度太小,故不考虑角度对荷载的影响。
c型钢檩条表面积
C型钢檩条的表面积计算公式为:表面积= (上侧长+ 下侧长+ 2 ×侧边长) ×高度。
其中,上侧长和下侧长指的是C型钢檩条上下两边的长度,侧边长指的是C型钢檩条两侧边的长度,高度指的是C型钢檩条的高度。
请注意,这只是一个基本的计算公式,实际表面积可能会因为檩条的弯曲、切割或其他加工方式而有所变化。
因此,在具体计算时,还需要根据实际情况进行调整。
此外,如果需要计算C型钢檩条的表面积以进行涂料、防腐等处理,还需要考虑到涂层厚度、表面处理工艺等因素对表面积的影响。
建议在实际操作前,先进行试验或咨询专业人士以获取更准确的结果。
C160 60檩条理论计算一、檩条计算(檩条一般应该怎么计算?)现在我们在农村自建房,总会从各方面考虑一些问题,比如自建房的檩条。
如果这个环节出了问题,自建房是不会实施的。
檩条一般用来支撑椽子或屋面材料,是横向弯曲的主要构件,所以一定要准确使用檩条。
那么,檩条一般是怎么计算的呢?它的计算过程是什么样的?下面就让我们跟随小编一起来看看吧。
1.檩条一般是怎么计算的?首先可以从自建房的设计图纸上查询相关数据:一般主要包括檩条跨度、绑扎方式、水平檩条间距。
同事也是用钢模,然后按照设计规格等等。
檩条标准跨度为7.5m,檩条为C160×60×20×2.5,设计材料计算长度不为7.5m。
一般可以根据材料清单的长度来计算预算,因为檩条之间有连接件,还需要看檩条连接的细节,长度一般要大于7.45m;如果长度加连接件小于7.5m.一般来说,C型檩条是不能相互搭接的(Z型檩条可以),所以单根檩条的计算长度一般为7.5米跨(确切数值可能是每端10mm扣除)。
单根檩条的重量=7.5×(0.16+(0.06+0.02)×2-4×0.0025)×19.625=45.63kg。
二、檀香条的计算过程1.计算永久荷载:檩条和支撑的自重。
2.计算可变荷载:活荷载和冬季雪荷载均匀分布在屋面上。
计算完成后,取两者的较大值。
计算基本风压。
3.内力计算:檩条线荷载、活载线荷载、总活载(面荷载)×檩条间距=檩条活载线荷载。
4.将计算结果乘以分项系数:分项系数是反映荷载不确定性和钢结构可靠性的数值。
恒载和活载采用不同的分项系数。
一般恒载1.2,活载1.4。
在许多情况下,应以当地设计规范和相关要求为准。
c型檩条重量计算公式C型檩条是一种常用的建筑材料,用于在建筑结构中起到支撑和连接的作用。
在使用C型檩条时,需要计算其重量以保证结构的稳定性和安全性。
C型檩条的重量可以通过以下公式进行计算:重量(W)=长度(L)×宽度(W)×高度(H)×单位长度重量(WL)其中,长度(L)指的是C型檩条的整体长度,宽度(W)指的是檩条的宽度,高度(H)指的是檩条的高度,单位长度重量(WL)指的是单位长度的C型檩条的重量。
通常情况下,单位长度重量(WL)可以通过下面的公式进行计算:WL=总重量(T)/总长度(TL)其中,总重量(T)指的是C型檩条的总重量,总长度(TL)指的是C型檩条的总长度。
C型檩条的总重量(T)可以通过不同部分的重量加总得到:总重量(T)=上盖板重量(T1)+下盖板重量(T2)+腹板重量(T3)+弯边板重量(T4)+螺栓重量(T5)+膨胀螺栓重量(T6)+其他附件的总重量上盖板重量(T1)、下盖板重量(T2)、腹板重量(T3)、弯边板重量(T4)可以通过以下公式进行计算:上盖板重量(T1)=长度(L1)×宽度(W1)×高度(H1)×单位长度重量(WL1)下盖板重量(T2)=长度(L2)×宽度(W2)×高度(H2)×单位长度重量(WL2)腹板重量(T3)=长度(L3)×宽度(W3)×高度(H3)×单位长度重量(WL3)弯边板重量(T4)=长度(L4)×宽度(W4)×高度(H4)×单位长度重量(WL4)螺栓重量(T5)可以通过以下公式进行计算:螺栓重量(T5)=单个螺栓的重量(W5)×螺栓数量(N5)膨胀螺栓重量(T6)可以通过以下公式进行计算:膨胀螺栓重量(T6)=单个膨胀螺栓的重量(W6)×膨胀螺栓数量(N6)其他附件的总重量可以通过将各附件的重量加总得到。
