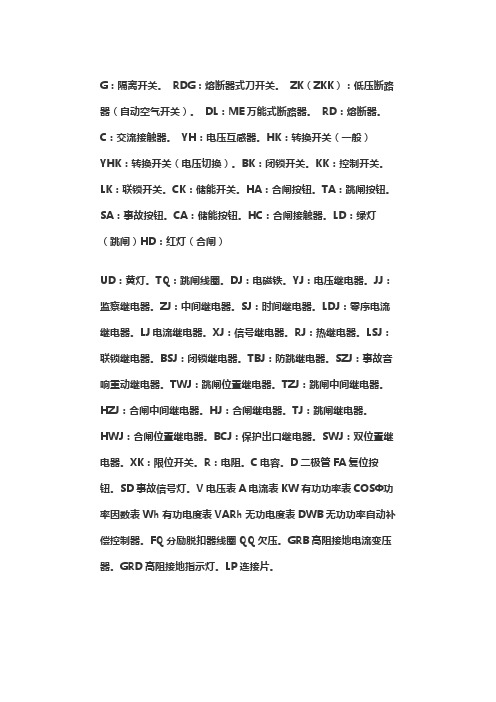

G：隔离开关。
RDG：熔断器式刀开关。
ZK（ZKK）：低压断路器（自动空气开关）。
DL：ME万能式断路器。
RD：熔断器。
C：交流接触器。
YH：电压互感器。
HK：转换开关（一般）YHK：转换开关（电压切换）。
BK：闭锁开关。
KK：控制开关。
LK：联锁开关。
CK：储能开关。
HA：合闸按钮。
TA：跳闸按钮。
SA：事故按钮。
CA：储能按钮。
HC：合闸接触器。
LD：绿灯（跳闸）HD：红灯（合闸）UD：黄灯。
TQ：跳闸线圈。
DJ：电磁铁。
YJ：电压继电器。
JJ：监察继电器。
ZJ：中间继电器。
SJ：时间继电器。
LDJ：零序电流继电器。
LJ电流继电器。
XJ：信号继电器。
RJ：热继电器。
LSJ：联锁继电器。
BSJ：闭锁继电器。
TBJ：防跳继电器。
SZJ：事故音响重动继电器。
TWJ：跳闸位置继电器。
TZJ：跳闸中间继电器。
HZJ：合闸中间继电器。
HJ：合闸继电器。
TJ：跳闸继电器。
HWJ：合闸位置继电器。
BCJ：保护出口继电器。
SWJ：双位置继电器。
XK：限位开关。
R：电阻。
C电容。
D二极管FA复位按钮。
SD事故信号灯。
V电压表A电流表KW有功功率表COSΦ功率因数表Wh有功电度表VARh无功电度表DWB无功功率自动补偿控制器。
FQ分励脱扣器线圈QQ欠压。
GRB高阻接地电流变压器。
GRD高阻接地指示灯。
LP连接片。
高低压开关柜是由哪些元器件组成及其用途高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。
高压开关柜的组成及元器件开关柜的组成：开关柜应满足GB3906-1991《3-35 kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
1.柜体的材料:1)冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3)不锈钢板(不导磁性).4)铝板((不导磁性).2.柜体的功能单元：1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构2)断路器室3)电缆室4)继电器和仪表室5)柜顶小母线室6)二次端子室柜内电器元件：1.柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1]等等2.柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合保护装置等等。

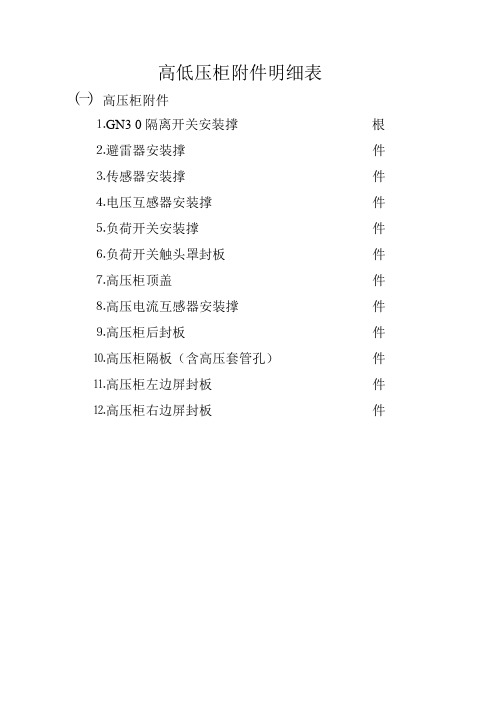

高低压柜附件明细表
㈠高压柜附件
⒈GN3 0隔离开关安装撑根
⒉避雷器安装撑件
⒊传感器安装撑件
⒋电压互感器安装撑件
⒌负荷开关安装撑件
⒍负荷开关触头罩封板件
⒎高压柜顶盖件
⒏高压电流互感器安装撑件
⒐高压柜后封板件
⒑高压柜隔板（含高压套管孔）件⒒高压柜左边屏封板件⒓高压柜右边屏封板件
㈡低压柜附件
⒈刀开关安装撑件
⒉万能式断路器安装撑件
⒊DZ20Y断路器安装板件
⒋低压电容安装板件
⒌微型断路器安装撑件
⒍接触器安装撑件
⒎端子排固定弯板件
⒏低压柜左边屏封板件
⒐低压柜右边屏封板件
⒑低压柜隔板件⒒低压柜横撑件⒓低压柜顶盖件⒔低压电流互感器安装撑件⒕
⒖
⒗
⒘
⒙
⒚
⒛。
高压开关柜内电气元器件
一.柜内常用一次电器元件(主回路设备)常见的有如下设备：
1.电流互感器简称CT[如：LZZBJ9-10]
2.电压互感器简称PT[如:JDZJ-10]
3.接地开关[如:JN15-12]
4.避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
5.隔离开关[如:GN19-12、GN30-12、GN25-12]
6.高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
7.高压接触器[如：JCZ3-10D/400A型]
8.高压熔断器[如：RN2-12、XRNP-12、RN1-12]
9.变压器[如:SC(L)系列干变、S系列油变]
10.高压带电显示器[GSN-10Q型]
11.绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
12.主母线和分支母线
13.高压电抗器[如串联型:CKSC和起动电机型:QKSG]
14.负荷开关[如:FN26-12(L)、FN16-12(Z)]
15.高压单相并联电容器[如:BFF12-30-1] 等等
二.柜内常用的主要二次元件
(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转
换开关，信号灯，电阻，按钮，微机综合保护装置等等。
附图：1、红申电气生产的高压电气元器件
附图：2、红申电气生产的高压开关柜。
