开关柜的组成,开关柜内电气元件有哪些

开关柜的原理
开关柜是用于控制电气设备的一种装置，其工作原理如下：
1. 接线原理：开关柜内部包含多种电气元件，如断路器、接触器、继电器等，这些元件通过导线连接起来，形成电路。

当开关柜的控制按钮按下时，电路闭合，电流可以流动，在电气设备上产生相应的动作。

2. 分流原理：开关柜内的断路器可以将电源分为若干个电路，通过控制各个断路器的开合状态，可以实现对电气设备的分别控制。

当需要控制某个设备时，只需关闭其他不相关的断路器，保证电源只供应给需要操作的设备。

3. 保护原理：开关柜内的断路器和继电器等元件可以起到保护电气设备的作用。

当电气设备出现故障或超过额定负荷时，断路器会自动断开电路，防止电气设备受损。

同时，继电器可以监测电流、电压等参数，当出现异常时，会触发报警或采取相应的措施，保证设备的安全运行。

4. 控制原理：开关柜内的接触器和继电器等元件用于控制设备的启停、转向等操作。

通过控制按钮、遥控器等方式，可以控制开关柜内各个元件的状态，从而实现对电气设备的远程控制。

综上所述，开关柜的工作原理主要包括接线原理、分流原理、保护原理和控制原理。

它通过连接不同的电气元件、分流电源、保护设备和控制设备来实现对电气设备的控制和保护。

35kv高压开关柜的组成
35kV高压开关柜由以下几个主要部分组成：
1. 外壳：由防护和绝缘材料制成的外部壳体，用于保护内部的电器设备免受外界的影响和损害。

2. 隔断：用于将高压回路与接地回路隔离，防止电流泄漏。

隔断通常由导电材料制成，具有良好的绝缘性能和耐电弧能力。

3. 断路器：用于控制和切断高压电路中的电流。

断路器通常由可靠的电磁或机械装置控制，以确保在故障发生时能快速切断电流，并保护其他设备和人员的安全。

4. 绝缘子：用于保护高压电路与接地回路之间的绝缘。

绝缘子通常由耐热、耐电弧材料制成，可以有效地隔离高压电路和外部环境。

5. 控制和保护装置：用于监控和控制高压开关柜的操作状态，并在需要时采取相应的保护措施。

控制和保护装置通常包括电流、电压、温度和压力传感器，以及接触器、继电器和保护装置。

6. 接地设备：用于将电流导入地面，以确保人员和设备的安全。

接地设备通常由导电材料制成，可以有效地将电流导入地面。

7. 连接件和导线：用于连接不同部分的电器设备，并传输电流和信号。

连接件和导线通常由导电材料制成，具有良好的导电
性和耐久性。

8. 操作机构：用于手动操作高压开关柜的各个部分，如断路器和隔断。

操作机构通常由可靠的机械装置或电动机控制，以确保准确和安全的操作。

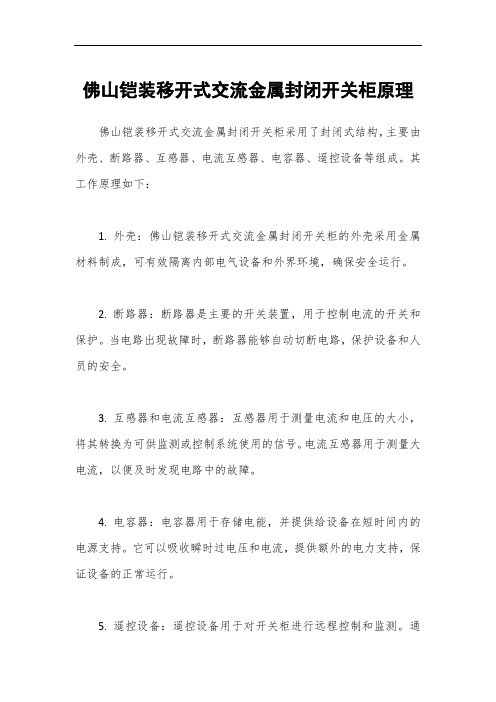

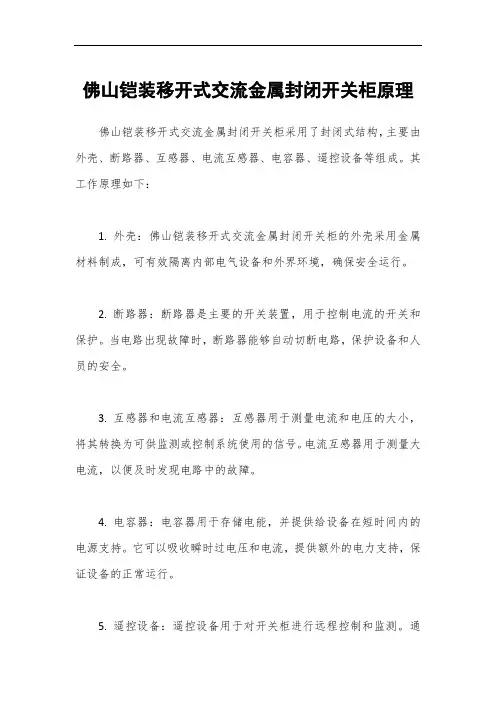

佛山铠装移开式交流金属封闭开关柜原理佛山铠装移开式交流金属封闭开关柜采用了封闭式结构，主要由外壳、断路器、互感器、电流互感器、电容器、遥控设备等组成。

其工作原理如下：
1. 外壳：佛山铠装移开式交流金属封闭开关柜的外壳采用金属材料制成，可有效隔离内部电气设备和外界环境，确保安全运行。

2. 断路器：断路器是主要的开关装置，用于控制电流的开关和保护。

当电路出现故障时，断路器能够自动切断电路，保护设备和人员的安全。

3. 互感器和电流互感器：互感器用于测量电流和电压的大小，将其转换为可供监测或控制系统使用的信号。

电流互感器用于测量大电流，以便及时发现电路中的故障。

4. 电容器：电容器用于存储电能，并提供给设备在短时间内的电源支持。

它可以吸收瞬时过电压和电流，提供额外的电力支持，保证设备的正常运行。

5. 遥控设备：遥控设备用于对开关柜进行远程控制和监测。

通
过遥控设备，操作人员可以对开关柜进行远程操作，实时监测设备的工作状态，并做出相应的控制和保护措施。

总的来说，佛山铠装移开式交流金属封闭开关柜通过合理的结构设计和电气元件的配备，实现了对电气设备的有效保护和控制。

它可以提供稳定的电力供应，防止电气设备故障和事故发生，保障电气系统的安全运行。

高压开关柜结构组成及基本参数高压开关柜是电力系统中非常重要的设备，用于控制和保护电气设备。

本文将介绍高压开关柜的结构组成以及其基本参数。

一、高压开关柜的结构组成1. 柜体：高压开关柜的外壳，通常由钢板制成，具有足够的机械强度和良好的绝缘性能。

柜体内部设置隔板和分隔间隔，以隔离不同部分的电气元件。

2. 断路器：是高压开关柜中最常见的设备，用于控制和断开电路。

断路器通常由固定和活动接触器组成，当电路中出现故障或需要断开电路时，断路器能够迅速切断电源。

3. 隔离开关：用于隔离电气设备和电源，通常没有带载能力。

其主要作用是确保维修和检修操作的安全。

4. 接地开关：用于将电气设备接地，以提供额外的安全保护。

接地开关能够有效地排除设备中的残余电流，减少触电风险。

5. 电流互感器（CT）：用于测量电路中的电流。

电流互感器将高电流转换为低电流，以便测量仪表进行准确测量。

6. 电压互感器（VT）：用于测量电路中的电压。

电压互感器能够降低高压电路的电压，并将其转换为低压以便测量。

7. 仪表仪器：用于监控和显示电气设备的状态和参数。

常见的仪表包括电压表、电流表、频率表等。

二、高压开关柜的基本参数1. 额定电压：指高压开关柜能够正常运行的额定电压，通常以千伏（kV）为单位，如10kV、35kV等。

2. 额定电流：指高压开关柜能够正常承载的最大电流，通常以安（A）为单位，如1000A、2000A等。

3. 额定短时耐受电流：指高压开关柜在一定时间内能够承受的短时过载电流，通常以千安（kA）为单位，如20kA、50kA等。

4. 额定短路关合电流：指高压开关柜在短路故障时能够承受的最大电流，通常以千安（kA）为单位，如40kA、80kA等。

5. 隔离开关的负荷开断电流：指隔离开关在分断负荷电流时能够承受的最大电流，通常以安（A）为单位。

6. 断路器的开断能力：指断路器在断开短路电流时能够承受的最大电流，通常以千安（kA）为单位。

成套电气高低压开关柜知识培训-V1成套电气高低压开关柜知识培训随着工业的发展和现代化的要求，成套电气高低压开关柜的运用范围也越来越广泛。

它不仅是现代化生产的重要基础设施，更是现代企业能否高效运转的关键之一。

因此，对成套电气高低压开关柜的知识掌握也越来越受到人们的重视。

本篇文章将针对成套电气高低压开关柜的知识进行详细介绍和解析，以帮助广大读者更好地了解和掌握相关知识。

一、成套电气高低压开关柜的组成和作用1. 组成：成套电气高低压开关柜主要由高压柜体、低压柜体、断路器、熔断器、接触器、电压表、电流表、电容器、变压器等元件组成。

2. 作用：成套电气高低压开关柜作为一个综合的电力管理系统，主要用于配电、控制、保护电力系统，保证电力系统的正常运行。

例如，成套电气高低压开关柜能够实现对电力系统的自动投切、过载保护、短路保护等功能。

二、成套电气高低压开关柜的分类1. 按照功能分类：成套电气高低压开关柜按照其功能可以分为配电柜、控制柜和保护柜等。

2. 按照电压分类：成套电气高低压开关柜按照其适用范围和工作电压可以分为高压开关柜、中压开关柜和低压开关柜等。

三、成套电气高低压开关柜的安装与调试1. 安装：在进行成套电气高低压开关柜的安装时，需要进行安全检查和施工前调查，并按照相关规定进行铺设线路和接线，并进行现场试验。

2. 调试：在成套电气高低压开关柜安装完成后需要进行相应的调试，在这个过程中需要对各种元件进行测试，以确保成套电气高低压开关柜工作在正常运行范围内。

四、成套电气高低压开关柜存在的问题及解决方法1. 问题：成套电气高低压开关柜容易出现断路、开关不灵活和保护不完善等问题。

2. 解决方法：要定期对成套电气高低压开关柜进行检查，包括检查元件是否失效、检查接线是否松动、检查保护是否完善等，并及时进行维修和更换元件。

总之，对成套电气高低压开关柜的了解与掌握可以帮助我们更加科学、合理地使用成套电气高低压开关柜，提高企业的电力管理效率，降低电力事故的发生率。

高压开关柜内部电气元器件及其作用配电中除外线外我们应用最多的就是开关柜（switchcabinet），开关柜是一种电气设备，是指按肯定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施掌控、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜（固定式和手车式）和低压开关柜（固定式和抽屉式）。

开关柜的结构大体仿佛，重要分为母线室、断路器室、二次掌控室（仪表室）、馈线室，各室之间一般有钢板隔离。

内部元器件包括：母线（汇流排）、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

下列介绍应用角度划分的开关柜及其配电相关应用。

（1）进线柜又叫受电柜，是用来从电网上接受电能的设备（从进线到母线），一般安装有断路器、CT、PT、隔离刀等元器件。

（2）出线柜也叫馈电柜或配电柜，是用来调配电能的设备（从母线到各个出线），一般也安装有断路器、CT、PT、隔离刀等元器件。

（3）母线联络柜也叫母线分断柜，是用来连接两段母线的设备（从母线到母线），在单母线分段、双母线系统中常常要用到母线联络，以充足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

（4）PT柜电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。

内部重要安装电压互感器PT、隔离刀、熔断器和避雷器等。

（5）隔离柜是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员供给一个可见的端点，以便利维护和检修作业。

由于隔离柜不具有分断、接通负荷电流的本领，所以在与其搭配的断路器闭合的情况下，不能够推拉隔离柜的手车。

在一般的应用中，都需要设置断路器辅佑襄助接点与隔离手车的联锁，防止运行人员的误操作。

（6）电容器柜也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，重要的器件就是并联在一起的成组的电容器组、投切掌控回路和熔断器等保护用电器。

一般与进线柜并列安装，可以一台或多台电容器柜并列运行。

高压开关柜的组成部分及结构高压开关柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，高压开关柜按作电压等级在3.6千伏~550千伏的电器产品，高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。

一、高压开关柜组成
1、电气装置部分
电气装置主要指：变配电所及分配电所的设备和就地分散的动力、照明配电箱。

如：干式电力变压器、成套高压低压配电柜、控制操动用直流柜（带蓄电池）、备用不间断电源柜、照明配电箱、动力配电箱（柜）、功率因数电容补偿柜以及备用柴油发电机组等。

祥泰电气-高压开关柜
其特征是：由独立功能的电气元器件的组合，额定电压大多为10千伏或380伏/220伏，仅在控制系统中电压有24伏或12伏。

2、布线系统部分
布线系统组成：电线、电缆和母线；固定部件（电线、电缆和母线用）、保护（电线、电缆和母线用）部件的组合；
布线系统作用：主要起输送电力的作用。

建筑电气工程中的布线系统，额定电压大多为380伏
/220伏。

3、用电设备电气部分
用电设备电气部分组成：主要是指与其他建筑设备配套电力驱动、电加热、电照明等直接消耗电能并转换成其他能的部分。

高低压开关柜内常用一次电气元件(主回路设备)有:电流互感器简称CT[如：LZZBJ9-10]
电压互感器简称PT[如:JDZJ-10]
接地开关[如:JN15-12]
避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]
隔离开关[如:GN19-12、GN30-12、GN25-12]
高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]
高压接触器[如：JCZ3-10D/400A型]
高压熔断器[如：RN2-12、XRNP-12、RN1-12]
变压器[如:SC(L)系列干变、S系列油变]
高压带电显示器[GSN-10Q型]
绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]
主母线和分支母线
高压电抗器[如串联型:CKSC和起动电机型:QKSG]
负荷开关[如:FN26-12(L)、FN16-12(Z)]
高压单相并联电容器[如:BFF12-30-1] 等等
高低压开关柜结构特点
1,整柜采用拼装式组合结构,模数孔安装,零部件通用性强,适用性好,标准化程度高
2,柜体上部为母线室,前部为电器室,后部为电缆进出线
室,各室间有钢板或绝缘板作隔离,以保证安全.
3,MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁,只有手柄在分断位置时门才能开启.
4,受电开关,联络开关及MCC柜的抽屉具有三个位置:接通位置,试验位置,断开位置.
5.开关柜的顶部根据受电需要可装母线桥.。
