220KV电流互感器交接试验作业指导书

1．编制依据《工程建设标准强制性条文》电力工程部分，国家建设部（2006年版）；《电气装置安装工程电气设备交接试验标准》GB50150—2006；《电力建设安全工作规程》（火力发电厂部分）。

《电力建设安全健康与环境管理工作规定》2002年；《防止电力生产重大事故的二十五项重点要求》2000年版；江苏省如高高压电气有限公司、山东泰开电气有限公司设备说明书及出厂证件；2．工程概况：工程名称和试验范围：国电大武口发电厂上大压小热电联产（2×330MW）工程，220kV 屋外配电装置采用3/2电气主接线形式，试验范围包括电流互感器、电压互感器、隔离开关、六氟化硫断路器等。

主要工作量包括：220kV电流互感器6组，其型号为IOSK245；220kV电容式电压互感器6组，其中2组母线电压互感器（单相）和4组线路电压互感器（三相），其型号为TEMP-220SU(其中进线和母线电压互感器不带载波装置)；六氟化硫断路器6组，其型号分别为LTB245E1-3P（四组）、LTB245E1-1P（两组）；高压隔离开关12组，其型号为GW7A-252。

3.试验准备及具备的条件：人员准备：高压试验技术员1名、继电保护技术员1名、电测仪表检定员1名、试验员2名；试验人员应熟悉图纸、设备，准备好要使用的仪器仪表。

具备的条件：电流互感器、电压互感器、六氟化硫断路器等设备安装就位，对于断路器试验要求能进行分、合闸操作。

做介质损耗角正切值tgδ试验要求环境温度应不低于5℃。

4.主要试验仪器设备：2500V、1000V兆欧表、3628D全自动变比测试仪、AI-6000型介质损耗测试仪、标准电容、交直流分压器、HLDZ-1回路电阻仪、升流器、电流互感器、调压器、1#干电池、机械万用表、电流表（）、电流表（）电压表（0-600V）、试验变压器、KC-98H4型开关机械特性测试仪。

5.试验程序及试验方法：电流互感器试验：试验项目：测量绕组的绝缘电阻；测量绕组的直流电阻；测量电流互感器的励磁特性曲线；检查互感器引出线的极性；检查互感器的变比；测量电流互感器介质损失角正切值tgδ；试验步骤及要求：测量绕组的绝缘电阻。

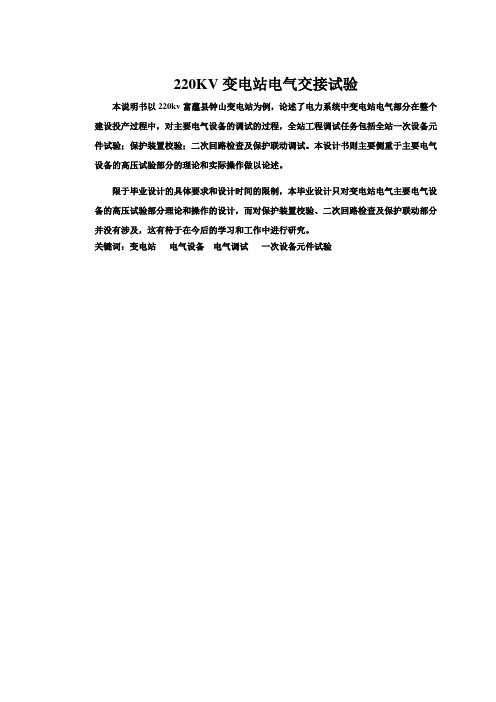

220KV变电站电气交接试验本说明书以220kv富蕴县钟山变电站为例，论述了电力系统中变电站电气部分在整个建设投产过程中，对主要电气设备的调试的过程，全站工程调试任务包括全站一次设备元件试验；保护装置校验；二次回路检查及保护联动调试。

本设计书则主要侧重于主要电气设备的高压试验部分的理论和实际操作做以论述。

限于毕业设计的具体要求和设计时间的限制，本毕业设计只对变电站电气主要电气设备的高压试验部分理论和操作的设计，而对保护装置校验、二次回路检查及保护联动部分并没有涉及，这有待于在今后的学习和工作中进行研究。

关键词：变电站电气设备电气调试一次设备元件试验ABSTRACTThis instruction to FuYunXian area of zhongshan 220kv altay substation as an example, discusses the electrical power system in the whole substation construction production process, the main electrical equipment debugging process, electronic engineering surveying task include equipment debugging devices test, Protection device calibration, The secondary circuit inspection and protect linkage testing. This design is mainly focused on main electrical equipment high-voltage test part theory and practical operation with paper.Limitation of graduation design requirements and design of the time limit, the design of main electric substation only electrical equipment of high-voltage test part of the design theory and operation of protection device, and the secondary circuit calibration, inspection and protect linkage section, this does not involve in future study and work.KEY WORDS: Substation，Electrical equipment，Electrical equipment debugging，Equipment debugging devices test。

编号：Q/×××
××变电站220kV××电流互感器交接试验作业指导书
(范本)
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站220kV××油浸式电流互感器试验现场交接试验。

2引用文件
GB 1208 --1997 电流互感器
GB 50150 --1992 电气装置安装工程电气设备交接试验标准
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
电流互感器试验原始记录。

电流互感器绝缘试验作业指导书1范围本作业指导书适用于电流互感器交接试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。

绝缘电阻试验的目的是检查其绝缘是否有整体受潮或老化的缺陷，能否投入使用或继续使用。

制定本指导书的目的是规范绝缘试验的操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。

被试设备所涉及的绝缘油、绝缘气体介质的相关试验以及准确级检定试验等不在本作业指导书范围内，请参阅相应作业指导书。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本作业指导书。

GB1208电流互感器GB50150电气装置安装工程电气设备交接试验标准DL/T727互感器运行检修导则3安全措施a) 为保证人身和设备安全，应严格遵守DL408《电业安全工作规程（发电厂和变电所电气部分）》中有关规定。

b) 在进行绕组和末屏绝缘电阻测量后应对试品充分放电。

c) 在进行主绝缘及电容型套管末屏对地的tgδ及电容量测量时应注意高压测试线对．地绝缘问题。

d) 进行交流耐压试验等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异，常应立刻断开电源停止试验，查明原因并排除后方可继续试验。

4试验项目及程序4.1电流互感器的绝缘试验包括以下试验项目a) 绕组及末屏的绝缘电阻测量;b) 主绝缘及电容型套管末屏对地的介损及电容量测量;c) 交流耐压试验;4.2试验程序4.2.1应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究，并向有关人员请示调整试验项目。

4.2.2详细记录试品的铭牌参数。

电压互感器交接试验作业指导书一、试验目的本试验旨在验证电压互感器在交接过程中的可靠性，并确保其符合相关技术规范和标准要求，为电网设备正常运行提供准确的电压参数。

二、试验设备1. 电压互感器: 选择适应实际工作条件的电压互感器，确保其技术指标符合相关规范和标准要求；2. 示数仪表：采用准确可靠的示数仪表，确保对试验结果进行准确测量；3. 电源：确保提供稳定的电压供应，以满足试验需求；4. 检测设备：包括电流互感器和功率因数测试仪等。

三、试验前准备1. 根据电压互感器的技术参数，合理选择试验设备；2. 仔细查阅电压互感器的使用说明书，了解其安装、接线和操作要求；3. 对试验设备进行检查，确保其正常工作状态；4. 参照试验规程和标准要求，制定试验计划并进行试验方案讨论。

四、试验步骤1. 安装和接线：根据电压互感器的使用说明书，正确安装和接线；2. 预试验：按照预试验方案进行操作，包括检查电压互感器的绝缘和接触情况，确保其完好无损；3. 校验仪表：使用校验仪表对示数仪表进行校验，确保其准确度符合要求；4. 复测电压互感器：以预设的电压值进行复测，记录示数仪表的读数并与设定值进行比对；5. 电流互感器检测：通过连接电流互感器和功率因数测试仪，检测电压互感器的输出电流和功率因数值；6. 记录数据：记录全部试验数据，并确保数据的准确性和完整性。

五、试验结果分析1. 与预设值比较：分析示数仪表的读数与预设值的差异，判断电压互感器的测量准确度；2. 电流和功率因数分析：根据电流互感器和功率因数测试仪的测试结果，分析电压互感器的输出电流和功率因数值是否在允许范围内；3. 数据处理：根据试验结果进行数据处理，生成试验报告，并进行问题分析和评价。

六、注意事项1. 操作规范：按照相关规范和标准要求进行操作，严禁违规操作；2. 安全防护：在试验中，应严格遵循安全操作规程，确保试验人员的人身安全；3. 试验环境：试验环境应保持干燥、无尘、无腐蚀性气体的特点，确保试验设备正常工作；4. 测量准确度：示数仪表的测量准确度对试验结果影响重大，应定期进行校验；5. 数据保密：试验数据为敏感信息，应妥善保管，并按照相关规定进行保密处理。

××变电站××kV××××断路器(SF6)试验作业指导书批准：年月日审核：年月日编写：年月日试验负责人：试验日期：年月日时至年月日时×××供电公司××××班1适用范围本作业指导书仅适用于××变电站××kV××××断路器（SF6）交接试验标准化作业,大修后、预防性、必要时的试验可以参照本作业指导书进行修编,保留必要的试验项目即可。

2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书发布时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书时应探讨使用下列标准及技术资料最新版本的可能性。

国家电网公司电力安全工作规程（变电站和发电厂电气部分）（试行）及修改说明国家电网安监[2005]255号电业安全工作规程（热力和机械）电安生[1994]227号安全生产工作规定国家电网总[2003]407号电力设备预防性试验规程 DL/T 596-1996安徽电网电力设备预防性试验规程（试行）电生[2005]255号电气装置安装工程电气设备交接试验标准 GB 50150-91高压开关设备常温下的机械试验 GB/T 3309--1989试验仪器使用说明书3试验前准备工作安排3.1 准备工作安排3.2 人员要求3.3 仪器仪表和工具3.4 危险点分析3．5人员分工4 试验程序4.1 开工4.2 试验项目和操作标准4．3竣工5 试验总结6 作业指导书执行情况评估7附录试验记录：SF6断路器试验记录。

220kv电流互感器试验指导书1目的范围:规范作业，明确责任，提高试验质量。

220kv电流互感器高压试验。

2引用标准:华北电力集团公司2000年2月1日颁布《电力设备交接和预防性试验规程》电力部颁发DL/T596-1996《电力设备预防性试验规程》GB50150-91《电气装置安装工程电气设备交接试验规程》3术语定义:无专业术语4职责:4.1工作负责人按工作规程组织工作；在作业书的□内打√以确认工作进行接口联系；填写质量记录。

4.2工作成员按安全工作过程和本作业指导书进行工作。

4.3本作业指导书如有问题,所有人员应及时反馈按文件和资料程序进行修改。

5工作流程：5.1工作人员配备与技能5.1.1工作负责人1名:具备3年以上220KV电流互感器高压试验经验。

5.1.2专责试验工1名：具备2年以上220KVCT高压试验经验。

5.1.3试验工2名：具备电气试验知识5.2使用设备、仪器仪表5.2.1M-2000交流电桥一套。

5.2.2JDC-1兆欧表一块。

5.2.3计算器一台。

5.2.4绝缘绳一卷。

5.2.5温度计一根。

5.2.6电源线盘一个。

5.2.7遮栏一套。

5.2.8绝缘杆一根。

5.2.9地线、屏蔽线若干。

5.3消耗性材料。

5.3.11.5伏5号电池8节。

5.3.2砂纸2张。

5.4工作流程：5.5工作项目及工作要求5.5.1工作前准备：5.5.1.1工作前由工作负责人组织学习试验规程和本试验指导书。

是□5.5.1.2工作负责人及成员查看历史试验报告。

是□5.5.2安全、组织、技术措施：5.5.2.1全部试验由高压班负责,变配电班配合。

是□5.5.2.2试验所需人员不少于四人。

是□5.5.2.3由变配电班将CT进线及出线断开,并保持足够安全距离。

是□5.5.2.4试验前应由继电保护班退出小母差保护。

是□5.5.2.5试验现场应装设围栏对外悬挂“止步、高压危险”并派人看护。

是□5.5.2.6进入试验现场时,负责人必须交待试验现场安全注意事项,在现场试验准备工作完成后,对所有参试人员必须有明确的责任分工。

编号：Q/×××变电站 220kVSF6电流互感器更换作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时安徽省供电公司1范围本作业指导书适用于安徽省电力公司SF6电流互感器更换工作。

2 引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

GBJ 148—1990电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GB/T 12022 工业六氟化硫GB/T 8905-1996《六氟化硫电器设备中气体管理和检测导则》DL/T 727—2000 互感器运行检修导则电生 2005 255号《安徽电网电力设备预防性试验规程（试行）》DL 5027 电力设备典型消防规程DL 5009.3—1997 电力建设安全工作规程（变电所部分）电安生[1994]227号电业安全工作规程（热力和机械）国家电网公司电业安全工作规程（发电厂和变电所电气部分）电流互感器安装说明书3 修前准备3.1 准备工作安排3.2 人员要求3.3 备品备件3.4 工器具3.5 材料3.6 SF6电流互感器调换作业定置图及围栏图3.7 危险点分析3.8 安全措施3.9 人员分工4 SF6电流互感调换作业流程图负责人：5 作业程序及作业标准5.1 开工5.2 检修电源的使用5.3 检修内容和工艺标准5.4竣工6 验收记录7作业指导书执行情况评估8 附录8.1 设备主要技术参数。

目录1工程概况及工程量2编制依据3调试准备及作业条件4 调试方法及要求5本作业指导书执行的《工程建设标准强制性条文》条款6调试标准及要求7职业安全健康与环境保证措施及文明施工要求8附录附录一：施工危险因素辨识、评价及控制对策表附录二：施工环境因素辨识、评价及控制对策表附录三：作业指导书交底记录表附录四：作业指导书实施小结表1 工程概况及工程量1.1该作业指导书适用于220kV变电站电流互感器试验。

2编制依据2.1《现场绝缘试验实施导则》DL/T 474.1~ DL/T 474.5-20062.2《制造厂说明书和技术文件》2.3《设计院设计图纸和技术要求》2.4《电力建设安全规程》2.5《电气装置安装工程电气设备交接试验标准》GB50150－20063调试准备及作业条件3.1电流互感器本体就位后，配合安装人员检查所有附件是否齐全,并检查所有产品是否符合技术协议要求。

3.2 现场已清理，无杂物放置。

3.3试验设备现场已就位，安全工器具齐全。

3.4 调试现场具有380/220V交流试验电源，且试验电源可靠，容量充足。

3.5在进行电流互感器试验前，通知制造厂、监理公司代表和业主代表到现场监督。

3.6 SF6电流互感器按要求充入合格的SF6气体。

3.7作业活动的职责、分工和权限在试验过程中，所有技术问题由技术员主要负责，技术员除了做好本职工作外，还应协助班组长做好班组工作，合理分配劳动力，合理安排工作。

班长主要负责工作安排，调节劳力安排，工作安排（包括安全工作）。

作业组长及组员应认真完成班、组长交给的任务，且保质保量完成。

3.8 试验设备：4调试方法及要求4.14.2．接口点关系：电流互感器已安装完成,油浸式电流互感器绝缘油试验都合格，SF6式电流互感器充气完成。

4.3试验方法4.3.1测量电流互感器一、二次绕组的绝缘电阻：4.3.1.1断开被试品电源，拆除或断开对外的一切连线，将被试品接地充分放电；放电时应该用绝缘棒等工具进行，不得用手碰触放电导线。
