悬挑式型钢卸料平台专项施工方案

目录1、编制依据 (1)2、工程概况 (2)3、型钢悬挑式卸料平台设计方案 (3)4. 卸料平台的搭设与拆除 (7)5. 卸料平台的检查与验收 (8)6. 操作平台安全要求 (8)7. 注意事项 (9)8. 应急救援预案 (9)9. 附件： (14)型钢悬挑式卸料平台专项方案1、编制依据1.1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20111.2、《建筑施工模板安全技术规范》JGJ 162-20081.3、《建筑结构荷载规范》GB50009-20121.4、《钢结构设计规范》GB50017-20031.5、《混凝土结构设计规范》GB50010-20101.6、《建筑地基基础设计规范》GB50007-20111.7、《建筑施工安全检查标准》JGJ59-20111.8、《建筑施工木脚手架安全技术规范》JGJ 164-20081.7、《建筑工程施工质量验收统一标准》GBGB50204-20131.8、《建筑施工高处作业安全技术规范》JGJ80-20161.9、《混凝土结构工程施工质量验收规范》GB50204-20152.0、本工程施工图纸、施工组织设计2.1、xxx形象设计标准2、工程概况2.1、项目概况本工程地下室为一层（局部二层），地上由16栋多层、一类及二类高层住宅楼组成，其中一类高层住宅为4#~6#楼，地下2层，地上33层，建筑高度为99.45m；二类高层住宅为1#~3#、7#~9#及11#楼，地下2层（11#地下一层），地上13层，建筑高度为40.75m；多层住宅为12#~16#及10#楼，地下1层，地上7层（6层），建筑高度为22.15m（19.05m）。

其中地下建筑面积为42310.49m2，地上建筑面积为1077738.04m2，总建筑面积149983.0m2。

2.2卸料平台使用概况本工程外脚手架均采用悬挂式脚手架，型钢悬挑式卸料平台主要用于层数为6、7、13层的住宅，33层住宅采用铝模板不需要卸料平台。

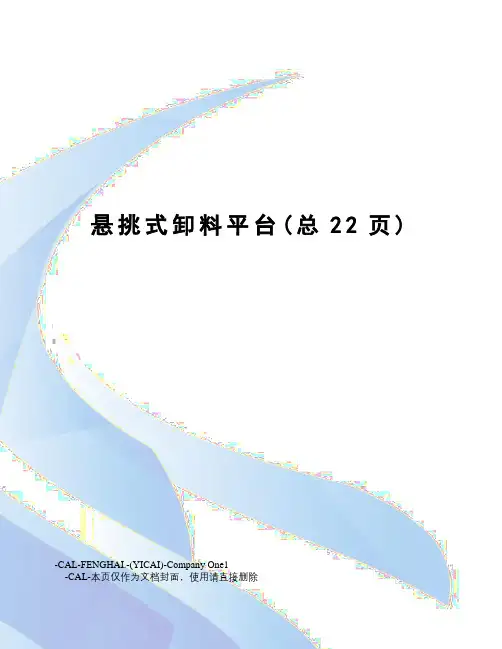

悬挑式卸料平台(总22页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除编号四季花园1#、3#、4#、5#楼工程悬挑式卸料平台专项施工方案程序姓名职称日期编制审核批准贵州誉驰建筑工程有限责任公司目录一、平台构造 (1)二、平台制作 (2)三、平台安装及验收 (3)四、计算书 (6)（一）参数信息 (6)（二）次梁验算 (7)（三）主梁验算 (9)（四）钢丝拉绳内力验算 (13)（五）钢丝拉绳强度验算 (14)（六）拉环强度验算 (14)五、平台拆卸 (15)六、质量验收 (15)七、环境安全措施 (15)八、附图 (17)四季花园项目悬挑式卸料平台专项施工方案一、平台构造卸料平台由三部分组成：平台底盘、平台围护及平台支撑。

如图1所示。

(一)平台底盘构造（图2）1、平台底盘平面形状为矩形，长3000㎜，宽2400㎜。

由底盘骨架及底盘面板组成。

2、底盘龙骨架，分边框和框内龙骨两部分。

边框龙骨采用［16a槽钢制作，次梁采用12.6号槽钢制作，边框总长6000㎜，其中3000㎜用于楼层固定；框内龙骨采用φ48×3.5钢管，框内龙骨间距600㎜。

3、底盘面板采用50㎜厚模板平铺于底盘骨架上。

（二）平台围护1、平台三面围护，均作1200㎜高。

2、围护杆采用￠48×3.5钢管制作，立杆间距1250㎜，横杆从上至下间距500㎜，设三道，底部横杆与平台面之间的空档作踢脚板，用18㎜厚、300㎜高模板封堵。

3、围护采用18㎜厚模板围在栏杆里侧。

（三）平台支撑（图3）1、平台支撑分前端和后端支撑，前端支撑用钢丝绳拉结，后端由楼面支撑，即平台外框直接搁置在楼面上。

2、前端钢丝绳分主钢丝绳和保险钢丝绳，主钢丝绳吊环距平台前端150mm，保险钢丝绳吊环距平台前端650mm；后端支撑在楼面上，在计算时采用简支梁方法计算，后端锚固作为安全系数考虑，不参与计算，后端锚固的限位及压点均采用φ20圆钢预埋在楼面混凝土内，限位点设置在边梁上，压点设置在锚固的最末端20cm 处，压点预埋见的弯钩必须在楼板底筋下。

型钢悬挑卸料平台安全专项施工方案一、引言型钢悬挑卸料平台是一种用于装卸货物的工作平台，在工业生产中广泛应用。

为保障工人在使用型钢悬挑卸料平台时的安全，制定安全专项施工方案至关重要。

二、施工前准备1. 安全培训所有参与型钢悬挑卸料平台施工的工作人员必须接受相关安全培训，了解操作规程和应急处理方法。

2. 施工环境检查在施工前，必须对施工环境进行检查，确保没有障碍物和安全隐患。

三、施工过程1. 搭设型钢悬挑卸料平台1.按照设计要求搭设型钢悬挑卸料平台，严格按照制造商的安装说明进行布置。

2.确保每个连接点的稳固性，避免松动和脱落。

2. 检查平台稳定性在安装完成后，对型钢悬挑卸料平台进行稳定性检查，确保平台牢固可靠。

3. 安装安全设施在平台周围设置栏杆和警示标识，提供一个安全的工作环境。

4. 施工过程中的安全措施1.工人必须戴好安全帽、安全带和防滑鞋。

2.禁止在型钢悬挑卸料平台上吸烟、饮食或进行其他危险行为。

3.严禁擅自调整和移动型钢悬挑卸料平台的结构。

四、施工结束后1. 清理工作施工结束后，必须及时清理现场，将材料和工具妥善收拾。

2. 检查对型钢悬挑卸料平台进行全面检查，确保没有遗留物或损坏现象。

3. 汇报将施工情况及时汇报给相关负责人，并做好记录。

五、应急处理1. 突发事件处理在发生事故或突发事件时，工人必须立即停止施工，采取相应的应急处理措施，并及时报告。

六、总结型钢悬挑卸料平台的安全施工至关重要，只有在严格遵守安全规程的前提下，才能保障工人的安全。

通过本安全专项施工方案的执行，可以有效减少事故发生的几率，确保施工工作顺利进行。

以上即为型钢悬挑卸料平台安全专项施工方案的相关内容，希望能够为相关工作提供一定的指导和帮助。

目录第一章工程概况 (1)第一节、工程概况 (1)第二节、参建单位 (1)第三节、卸料平台搭设部位及用途 (1)第四节、施工要求 (1)第五节、技术保证条件 (2)第二章编制依据 (2)第三章施工计划 (3)第一节、施工进度计划 (3)第二节、材料计划 (3)第四章施工工艺技术 (4)第一节、技术参数 (4)第二节、工艺流程 (5)第三节、施工方法 (6)第四节、检查要求 (6)第五章施工安全保证措施 (7)第一节、组织保障 (7)第二节、技术措施 (8)第三节、监测监控 (9)第六章施工管理及作业人员配备和分工 (10)第一节、项目部管理人员配备 (10)项目施工管理人员配备表 (10)第二节、项目管理人员岗位职责 (11)第三节、专职安全管理人员、特种人员配置 (12)第七章验收要求 (13)第一节、验收标准 (13)第二节、验收程序 (14)第三节、验收内容 (14)第四节、验收人员 (15)第八章应急处置措施 (15)第一节、成立事故应急处理领导小组 (15)第二节、事故应急处理领导小组职责 (15)第三节、应急状态主要工作 (16)第四节、事故应急处理注意事项 (16)第五节、作好应急演练与培训 (17)第六节、高空坠落与高空坠物 (17)第七节、应急救援电话及路线 (18)第九章、型钢悬挑卸料平台计算书 (20)第一章工程概况第一节、工程概况本工程位于。

由4栋高层住宅组成，总建筑面积95517.37㎡；为一类高层住宅，抗震设防烈度为7度，地下室、屋面防水等级为1级，耐火等级为一级，建筑使用年限50年，异形柱剪力墙结构。

其中23#、24#、26#楼地上33层、地下3层，22#楼地上33层、地下2层，-2F、-3F层高为3.7m，-1F 层高为5.4m，标准层层高为3m。

第二节、参建单位第三节、卸料平台搭设部位及用途本工程根据各栋建筑面积及结构情况，从负二层开始逐层设置卸料平台，22#、24#、26#楼每层搭设6个，23#楼搭设4个，具体位置见卸料平台平面布置图。

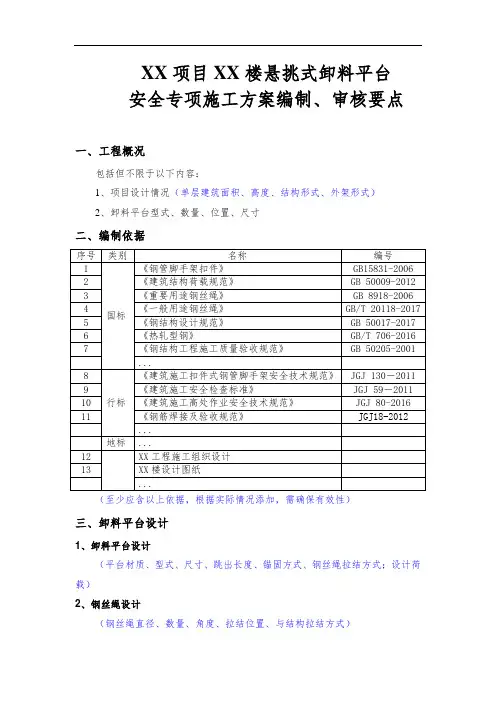

XX项目XX楼悬挑式卸料平台安全专项施工方案编制、审核要点一、工程概况包括但不限于以下内容：1、项目设计情况（单层建筑面积、高度、结构形式、外架形式）2、卸料平台型式、数量、位置、尺寸二、编制依据（至少应含以上依据，根据实际情况添加，需确保有效性）三、卸料平台设计1、卸料平台设计（平台材质、型式、尺寸、跳出长度、锚固方式、钢丝绳拉结方式；设计荷载）2、钢丝绳设计（钢丝绳直径、数量、角度、拉结位置、与结构拉结方式）四、施工准备及计划1、技术准备2、材料计划3、现场施工准备五、施工方法1、卸料平台安装2、卸料平台拆除3、卸料平台转运与提升安装方式一、架体为落地架、挑架或平台不予爬架一道提升方式二、卸料平台与爬架一起提升六、卸料平台验收（按照中国建筑安全生产管理手册里的表格进行验收，地方另有标准的做两套表格）七、安全保证措施八、应急预案1、应急组织机构1.1 项目部级应急组织机构1.2 分包单位应急组织机构2、应急救援职责3、危险源识别分析用中国建筑安全管理手册里的表格4、应急演练5、应急处理流程6、应急处理方法7、应急救援电话机路线7.1 应急指挥部电话7.2 应急救援医院医院电话7.3 应急救援路线图九、计算书及附图1、次梁计算2、主梁计算3、钢丝绳拉力计算4、钢丝绳抗拉强度计算5、钢丝拉绳吊环的强度计算6、操作平台安全要求7、附图7.1 XX项目XX楼卸料平台平面布置图7.2 卸料平台平面、侧面图7.3 卸料平台随外架提升图7.4 卸料平台节点图十、企业及人员资质（营业执照、安全生产许可证、税务登记证、组织机构代码、资质证书；设备相关证书。

以上证件均使用复印件，盖分包单位红章）。

广西建工大厦1#楼、2#楼工程型钢悬挑卸料平台专项施工方案广西建工大厦1#楼、2#楼工程型钢悬挑卸料平台专项施工方案编制日期：年月日目录一、编制依据 (1)二、工程概况 (1)2.1参建单位 (1)2.2建筑及结构概况 (1)三、卸料平台制作及搭设方案 (2)3.1搭设方案 (2)3.2制作材料 (2)四、卸料平台拼装、安装、使用、提升技术保证措施 (3)4.1卸料平台拼装 (3)4.2卸料平台安装 (4)4.3卸料平台使用 (4)4.4卸料平台提升 (5)五、搭设检验规定及验收要求 (5)5.1搭设要求 (5)5.2验收要求 (5)六、劳动力计划 (7)七、安全保证措施 (7)7.1安全交底 (7)7.2 安全教育制度 (8)7.3安全生产保证体系 (8)7.4卸料平台拼装、安装、提升、拆除安全保证措施 (9)八、文明施工保证措施 (9)九、卸料平台计算书 (10)十、附图 (22)10.1 2#楼平台平面布置示意图（附图01） (22)10.2 裙楼平台平面布置示意图（附图02） (22)10.3 卸料平台构造详图（附图03） (22)一、编制依据1、《建筑施工计算手册》江正荣著；2、《建筑施工手册》第五版；3、《建筑结构荷载规范》(GB50009-2012)；4、《建筑施工脚手架实用手册(含垂直运输设施)》；5、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)；6、《建筑施工高处作业安全技术规范》（JGJ80-1991）；7、《混凝土结构工程施工规范》（GB50666-2011）；8、《混凝土结构工程施工质量验收规范》（GB50204-2002，2011年版）；9、近期发布的广西区及南宁市相关文件、规范要求；10、本工程施工图纸及《施工组织设计》等。

二、工程概况2.1参建单位工程名称：广西建工大厦1#楼、2#楼工程工程地点：南宁市五象新区平乐大道建设单位：广西建工集团有限责任公司勘察单位：广西有色勘察设计研究院设计单位：同济大学建筑设计研究院（集团）有限公司监理单位：广西建筑科学研究设计院工程建设监理公司施工单位：广西建工集团第一建筑工程有限责任公司广西建工集团第五建筑工程有限责任公司广西建工集团第一建筑工程有限责任公司负责本工程的地下室、裙楼、2#楼的结构、建筑、水电安装等施工工作。

目录1 编制依据 (1)2 工程概况 (1)2.1 工程建设概况 (1)2.2 设计概况 (2)3 施工准备 (2)3.1 工长职责 (2)3.2 材料准备 (3)3.4 技术准备 (3)3.5 人员、机械准备 (4)4 卸料平台设置 (4)4.1 基本尺寸 (4)4.2 荷载要求 (4)4.3 所用材料及做法 (4)4.4 设置位置及作用 (7)5 卸料平台加工制作及安装安全保证措施 (9)6 操作平台安全要求 (10)7 应急预案 (10)8 型钢悬挑卸料平台计算书 (12)1 编制依据本施工方案的编制主要依据本工程的建筑、结构施工图纸，施工组织设计，规范、规程，相关标准、图集、法规等。

2 工程概况本工程为汾西区北关乡村和村1404-657等地块二类居住及基础教育用地（配建“公共租赁住房”）项目（A16#商品住宅楼等6项）, 位于京都市汾西区，东临范家庄一号路，南临范家庄路，西临范家庄西路，北临一号路及范家庄北路。

由A16#商品住宅楼、A17#商品住宅楼、A20#商品住宅楼、A21#商品住宅楼、A22#商品住宅楼及A37-3#地下车库组成。

2.1 工程建设概况2.2 设计概况3 施工准备3.1 工长职责1、由栋号长傅达承担悬挑卸料平台施工任务，负责技术交底和安全技术交底，做好技术指导和施工管理。

2、参与编制型钢悬挑卸料平台专项施工方案，组织办理验收和使用手续。

3、严守施工操作规程，严抓质量，确保安全。

4、组织班组努力完成任务，对施工中的有关问题及时解决，向上级报告并保证施工进度。

5、努力钻研技术，提高施工组织能力和管理水平；依据现场施工的实际情况和经验，提出适合本工程的合理化建议，并投入工程施工中。

6、检查班组情况、了解工人动态，解决施工中的技术及一般性措施问题。

7、在施工过程中对工人的操作进行指导和检查。

按照进度和施工程序，组织施工并与其他工长做好配合工作。

8、按照施工进度计划,编制周转及技术措施等材料的材料进场计划。

目录一、工程概况 (3)（一）工程概况 (3)（二）编制说明及布置位置 (4)(三）编制依据 (5)二、悬挑卸料钢平台方案设计 (5)(一)悬挑卸料钢平台设计总体概况 (5)（二)悬挑卸料钢平台构造设计 (5)三、悬挑钢平台制作 (6)(一)材料要求 (6)（二）材料需用计划 (6)（三）悬挑钢平台制作 (6)四、悬挑钢平台安装 (7)（一）安装准备 (7)(二）钢平台安装 (8)五、悬挑卸料钢平台转层 (9)(一)钢平台转层施工程序； (9)(二)钢平台转层注意事项： (9)六、悬挑钢平台拆除 (9)七、悬挑钢平台的管理 (10)(一）悬挑钢平台搭设安全技术措施 (10)（二)悬挑钢平台的使用与验收 (11)八、附图 (12)九、附平台计算书 (12)(一）构造参数 (12)（二）荷载参数 (12)（三）面板验算 (13)(四)次梁验算 (13)（五）主梁验算 (14)（六)钢丝绳验算 (16)十、操作平台安全要求 (16)一、工程概况(一）工程概况工程位于中山市黄圃镇横石路偏西方向，马新中学斜对面。

该场地北、南和西方向均为农地，东边为村落。

项目用地总面积为53727。

88平方米，一标项目用地面积为22036。

41平方米。

建9栋（10栋至18栋）17—18层高层住宅建筑，高度52.7~54.00米，及其商业裙楼。

建1层地下室。

高层塔楼采用混凝土剪力墙结构，低层建筑采用混凝土框架结构，纯地下室部分为无梁楼盖结构。

平整场地绝对标高约为—0。

65 （-4.9)m，地下室底板底绝对标高为—1.15m.本工程设计使用年限50年，结构安全等级二级,耐火等级一级，基础均采用预制预应力管桩基础.各部位混凝土设计强度等级构件混凝土抗渗等级：地下室底层P6,地下室外侧墙P6，地下水池P6，地下室顶板室外部分P6。

（二）编制说明及布置位置（1）主要用于钢管、扣件、模板等周转材料向上转运时需要周转平台.(2)a、16＃楼设置在轴16—6至16—8交16—A阳台处;轴16-J至16-K交16—13主卧处；b、17#楼设置在轴17—17至17-19交17—H卧室处；轴17-10至17-11交17-A阳台处；轴17—3交17-10阳台处；c、18＃楼设置在轴18—12至18-15交18—A阳台处；轴18—21至18-22交18-R阳台处;轴18-3至18-5交18—H阳台处；d、10#楼设置在轴10—10至10—12交10—A阳台处;轴10-4至10-5交10—L阳台处；轴10—17至10—18交10-K阳台处；e、11＃楼设置在轴11—L至11—D交11-11卧室处；轴11—2至11—5交11-K卧室处;轴11—12至11—13交11—K卧室处;f、12#楼设置在轴12—1至12—2交12—K卧室处；轴12—C至12—17交12—3卧室处;g、13#楼设置在轴13—1至13-2交13-H卧室处;轴13-B至13-C交13—11卧室处；轴13—12至13—13交13—H卧室处；h、14＃楼设置在轴14—C交14—3卧室处；轴14-J交14-1阳台处;轴14-12交14-F卧室处;i、15#楼设置在轴15—C交15-3卧室处；轴15-2交15—H阳台处；轴15-12至15—13交15—H阳台处；（三）编制依据(1)《钢结构设计规范》GB50017-2014；（2）《建筑结构荷载规范》GB50009-2012；（3）《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2011；（4）《建筑施工安全检查标准》JGJ59-2011；（5）《钢结构工程施工质量验收规范》 GB50205—2012；（6）《建筑施工高处作业安全技术规范》JGJ80-2016；（7）《钢结构焊接规范》GB50661—2011；二、悬挑卸料钢平台方案设计(一)悬挑卸料钢平台设计总体概况本工程外墙悬挑卸料钢平台主要用于结构模板、支撑等材料翻层转运之用.本工程为标准的高层住宅楼在地上二层及二层以上阳台或卧室位置布置卸料平台，每栋配置3个悬挑式卸料平台。

型钢悬挑卸料平台施工方案一、前期准备1.确定平台的位置和尺寸，根据需要挂钩的物品的重量和规格选择合适的型钢规格和数量。

2.根据平台尺寸和重量，选择合适的起重设备和吊装工具。

二、安装步骤1.在卸料位置附近设置平台的支撑框架。

根据平台规格和设计要求，选择适当数量和尺寸的型钢搭建支撑框架，确保框架稳固牢固。

2.将型钢单元组件安装在支撑框架上。

将型钢单元放置在支撑框架拼装好的位置上，使用螺栓或焊接将其固定在支撑框架上。

3.安装平台的悬挑部分。

根据平台的设计要求，将悬挑部分的型钢单元组件安装在支撑框架上，确保悬挑部分与支撑框架之间的连接紧密可靠。

三、检查和测试1.安装完毕后，仔细检查平台各个部位的连接点是否牢固，无松动和损坏。

2.进行载荷测试。

按照设计要求，在平台上加压并进行载荷测试，确保平台能够承受预定的卸料重量。

3.进行功能测试。

测试悬挑卸料平台的升降、前后移动等功能，确保机械设备能够正常工作。

四、安全措施1.在平台周围设置警示标志，提醒工作人员注意并保持安全距离。

2.在平台的边缘和悬挑部分设置安全护栏，防止物品掉落和人员意外伤害。

3.培训操作人员。

为使用悬挑卸料平台的工作人员提供操作培训和相关安全知识的教育，确保安全操作。

五、日常维护1.定期检查平台的连接点，确保没有松动和破损。

2.定期润滑平台的液压和机械部件，保持其正常运转。

3.定期检查悬挑卸料平台的安全装置和警示标志，确保其完好无损。

总结：以上是一种型钢悬挑卸料平台的施工方案。

在实际操作中，需要根据工程要求和现场情况进行调整和优化。

在施工过程中，要特别注意安全操作和安全措施的落实，确保工作人员的人身安全和卸料作业的顺利进行。

同时，定期进行维护和保养，可以延长平台的使用寿命和保证其正常工作。

目录一、编制依据 (1)二、工程概况 (1)三、施工安排 (1)四、卸料平台概况 (1)五、施工准备与资源配备计划 (2)1.技术准备 (2)2.材料准备 (2)3.人员及机具准备 (2)六、施工方法及工艺要求 (2)七、卸料平台的安装 (5)八、卸料平台的使用及拆卸 (6)九、卸料平台安全要求 (7)十、安全、环保措施 (7)十一、应急预案 (8)1.指挥领导小组 (8)2.事故报告和现场保护 (8)3.有关规定和要求 (9)4.具体实施 (9)5.人员疏散、伤员救助阶段 (10)十二、计算书 (11)十三、附图 (18)1.卸料平台示意图18一、编制依据《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2010《钢结构设计规范》GB50017-2017《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-2016《建筑施工手册》(第五版)《建筑施工计算手册》(第三版)本工程设计图纸本工程施工组织设计二、工程概况地块含15栋住宅楼、商网及地下车库, 总建筑面积100000m2, 其中地上建筑面积65000m2, 地下建筑面积35000m2。

地块基础形式: SDDC 工法桩进行地基处理, 部分楼栋桩基础形式为CFG桩, 住宅及地库为筏板基础, 商业为独立基础；共15栋楼, 1#、2#楼6层, 3#、4#、5#、6#楼7层, 7#、8#、9#、10#、11#、12#、13#楼8层, 14#、15#楼12层；1#、2#、4#楼地下室2层, 其余地下室1层；地下车库1层, 局部2层。

三、施工安排根据本工程的施工进度计划安排及现场实际的材料倒运要求, 结构层2-12层（2-8层/2-7层/2-6层）布置悬挑卸料平台, 悬挑卸料平台布置: 1#、3#、7#、9#、11#、12#楼各设置一个悬挑卸料平台；2#、4#、5#、6#、8#、10#、13#、14#、15#楼栋各设置两个悬挑卸料平台。

悬挑型钢卸料平台专项施工方案Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT温州市滨江商务区桃花岛片区T04-16至T04-18地块及道路工程建设项目卸料平台专项施工方案编制：＿＿＿＿＿＿＿职务（职称）：＿＿＿＿＿＿＿＿审核：＿＿＿＿＿＿＿职务（职称）：＿＿＿＿＿＿＿＿批准：＿＿＿＿＿＿＿职务（职称）：＿＿＿＿＿＿＿＿批准部门（章）：龙元建设集团股份有限公司编制日期:年月日目录第一章编制依据1、《温州市滨江商务区桃花岛片区T04-16至T04-18地块及道路工程建设项目施工蓝图》及设计变更文件。

2、《建筑施工手册》（第四版）。

3、《钢结构设计规范》(GB50017-2006)4、《建筑施工扣件式钢管脚手架安全技术规程》GBJ130-2001（2002版）5、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）6、《建筑结构荷载规范》(GB50009-2012)7、《直缝电焊管》（GB/T13793-2008）8、《碳素结构钢》（BG/T700-2006）9、《建筑施工安全检查标准》（JGJ59-2011）10、《钢管脚手架扣件》（GB15831-2006）11、《品茗安全计算软件2009版》12、国家相关法律、法规及浙江地区地方强制性条文规定第二章工程概况本工程由温州新裕置业有限公司投资开发建设的商品住宅综合性社区，由25栋4-31层单体建筑及配套地下室组成，地下车库二层，局部人防工程地下两层，框架-剪力墙结构，桩筏基础，基础、主体施工工期计划300日历天。

详细概况见下表：表3-1-1基本概况本型钢卸料平台是建筑物主体施工阶段模板及支架材料往楼层上垂直运输的设施，主要用于二层以上楼层塔吊吊运钢管、扣件、木方、模板等周转材料上楼层的翻转。

为确保该平台的安全投入使用，特编制本专项施工方案。

卸料平台位置在建筑物四周首层搭设外脚手架时，在卸料钢平台的安装位置预留3米宽单独搭设卸料平台外脚手架，该架体与整体外脚手架脱离开搭设，并在该卸料平台安装位置3米宽两端外架内外侧设双立杆直到架体顶部，这样加强卸料平台使用楼层翻转过程中外架的整体稳定受力，同时方便卸料平台的安装和使用，利于卸料平台拆卸后外脚手架立面大横杆小横杆及立杆安全网的恢复整体效果。

一、编制依据（1）《钢结构设计标准》（GB 50017-2017）（2）《建筑结构荷载规范》（GB 50009-2012）（3）《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）（4）《建筑施工安全检查标准》（JGJ 59-2011）（5）《钢结构工程施工质量验收规范》（GB 50205-2020）（6）《建筑施工高处作业安全技术规范》（JGJ 80-2016）（7）《钢筋焊接及验收规范》（JGJ 18-2012）（8）《建筑施工起重吊装工程安全技术规范》（JGJ 276-2012）（9）《建筑结构可靠性设计统一标准》（GB 50068-2018）（10）《建筑施工脚手架安全技术统一标准》（GB 51210-2016）（11）《建筑施工模板安全技术规范》（JGJ 162-2008）（12）《混凝土结构设计规范》（GB 50010-2010）（13）《建筑地基基础设计规范》（GB 50007-2011）（14）本工程相关施工图纸（15）本工程施工组织设计方案（16）品茗建筑云安全计算软件二、项目概况三、编制说明及布置位置（1）悬挑式卸料钢平台（简称“卸料平台”）为该层的构筑物支撑材料、模板材料传递给上层结构施工，以及这些材料拆除、运下所需的临时性工具。

该平台一般悬挑尺寸较大、平台较宽，仅依赖根部砥柱和外挑部的钢丝绳受力。

因此平台必须达到一定的刚度和稳定性，必须有足够的承载力。

在施工过程中，平台荷载一般不超过 1.0 吨（本项目特别要求平台荷载不超过 0.8t）。

在各种荷载作用下，平台不应发生失稳、倒塌，不允许有变形、倾斜、摇晃式扭曲等现象，以确保施工安全。

（2）本项目的悬挑式卸料钢平台主要用于钢管、扣件、模板等周转材料向上和向下转运，每层共需配置4个平台，具体位置布置详见下图。

悬挑卸料平台布置图四、悬挑式卸料钢平台方案设计4.1 悬挑式卸料钢平台总体概况本工程外悬挑式卸料钢平台主要用于结构工程的模板、支撑等周转材料的翻层转运之用。

悬挑卸料平台安全专项施工方案编制人：审核人：审批人：目录一、编制依据 (1)二、工程概况 (1)1.1总体简介 (1)2.2设计概况 (2)三、卸料平台方案确定 (3)3.1布置原则 (3)3.2卸料平台设计方案 (3)3.3卸料平台安装时间 (4)四、施工准备 (5)4.1材料准备 (5)4.2技术准备 (6)4.3现场准备 (6)五、卸料平台施工要点 (6)5.1悬挑式卸料平台 (6)六、卸料平台验收 (8)七、卸料平台安拆及使用安全保证措施 (9)八、卸料平台安装、使用、拆除主要危险因素 (9)8.1高处坠落预防管理措施 (10)8.2物体打击预防管理措施 (10)九、安全应急救援预案 (11)9.1应急预案的目标和原则 (11)9.2组织机构 (11)十、附图............................................................................................................ 错误!未定义书签。

十、计算书........................................................................................................ 错误!未定义书签。

一、编制依据二、工程概况1.1总体简介2.2设计概况三、卸料平台方案确定3.1布置原则在主体结构施工时，为了解决楼层内模板、钢管、木方等结构施工周转材料的倒运，需要搭设卸料平台用以保证周转材料的充分倒运要求。

计划从二层倒运材料开始进行悬挑卸料平台的搭设，在二层及以上的结构楼板施工中，将悬挑式卸料平台的锚环及拉环随结构施工预埋到位。

3.2卸料平台设计方案3.2.1悬挑卸料平台设计（1）、根据施工进度和使用要求，本工程主体结构施工阶段，住宅各栋塔楼单体在二层及以上作业层每层设置2个悬挑式卸料平台。

悬挑式型钢卸料平台专项施工方案一、前言悬挑式型钢卸料平台是一种常用于建筑工地、仓库等场所的设备，用于方便高空作业和物料的快速卸载。

为了保证施工过程的安全性和高效性，制定一份详细的专项施工方案是必要的。

本文将依次介绍悬挑式型钢卸料平台的施工步骤、所需材料和设备，以及安全注意事项，确保施工的顺利进行。

二、施工步骤1. 准备工作在正式开始悬挑式型钢卸料平台的施工前，需进行以下准备工作：- 确定平台安装的位置并进行测量，确保其与建筑物的结构相吻合。

- 评估平台的荷载要求，选择合适的材料和型号。

- 制定施工安全方案，明确工作负责人，明确应急措施。

2. 安装立柱根据设计要求，使用起重设备将立柱吊装到预定位置，并通过螺栓将其固定。

确保立柱垂直，牢固稳定。

3. 安装悬挑梁将悬挑梁依次安装在立柱上，采用专用连接件将其与立柱连接，并进行调整，确保平整水平。

4. 安装卸料平台根据施工图纸，将卸料平台板材安装在悬挑梁上，并用螺栓进行固定。

在安装过程中，需注意平台板材的重量分布均匀，确保平台的稳定性。

5. 安装扶手、楼梯等附属设施根据设计要求，安装平台的扶手、楼梯等附属设施，确保施工人员在平台上进行作业时的安全。

6. 联系电力等相关部门进行验收完成施工后，需要及时联系电力、消防等相关部门进行验收，并取得相关证明文件。

三、所需材料和设备1. 材料- 型钢：用于制作立柱、悬挑梁，要选择质量好、强度高的型钢。

- 平台板材：用于制作卸料平台，要选择耐磨、防滑的材料。

- 螺栓、螺母等连接件：用于连接各部件，要选择质量可靠的连接件。

- 扶手、楼梯等附属设施的材料：要选择质量好、安全可靠的材料。

2. 设备- 起重设备：用于吊装立柱、悬挑梁等重型材料。

- 手动工具：如扳手、锤子、电钻等，用于安装和调整各部件。

四、安全注意事项1. 建立施工现场安全管理制度，明确责任人和安全值班人员，确保施工现场的安全。

2. 高空施工时，施工人员必须佩戴安全帽、安全带，并严禁乱扔施工材料。

重庆新规范型钢悬挑卸料平台方案1悬挑型钢卸料平台专项施工方案第一节编制依据《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《建筑施工脚手架实用手册（含垂直运输设施）》中国建筑工业出版社；《建筑施工组织设计规范》GB/T 50502-《建筑施工脚手架实用手册》《建筑结构荷载规范》GB50009-《混凝土结构设计规范》GB50010-《钢结构设计规范》GB50017-《建筑施工安全检查标准》JGJ59-《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-危险性较大的分部分项工程安全管理办法（建质[ ]87号文）另外参照本工程施工图纸及施工组织设计编制本施工方案。

第二节工程概况本工程建设地点位于重庆市石柱县站前大道入口处。

总建筑面积168626.6m2其中商业楼21735.9m2车库28675.35m2。

商业楼最高层数为5层含地下1层车库，车库最高层数为3层。

商业楼最高建筑层高为5.1m、车库最高建筑层高为4.8m。

施工特点：本工程施工的最大难点在于商业门面与地下车库和2#、3#、4#、5#主塔楼的施工又以5#楼为难点里面的难点，难点在于一人员组织及机械设备上投入较大，二材料一次性周转供货量大，三资金投入量大，四交叉作业安全隐患特别大。

1#车库占地面积大、埋地深度大、地势落差大、1#车库地下为5层结构涉及到2#楼、3#楼、4#楼、5#楼、6#楼、7#楼以及临街商业楼，各个单位工程伸缩缝部位为共用基础。

故如何组织好车库与商业楼和主塔楼基础的施工是本工程的重点之一；车库、商业楼楼面标高变化多、多个单位工程进行拼接、层高大是车库及商业门面施工的又一重点难点；车库挡墙施工缝、伸缩缝多，地势落差大（安全隐患大），根据工期进度商业楼、车库与主塔楼会同时施工形成交叉作业。

车库及地下层施工是本工程的难点；本工程各主塔楼间距较近塔吊布置为又一难点、裙楼较多、房屋依山而建高低落差大，高边坡多、施工场地狭窄，施工临时道路弯道急、坡度陡，极其容易上下交叉作业等居多不理因素。

宁波艾利特科技园研发车间、厂房新建项目——型钢悬挑卸料平台施工方案编制人：职务（称）编制日期审核人：职务（称）审核日期批准意见：批准人：职务（称）批准日期批准部门（盖章）：浙江尚升建设工程有限公司宁波艾利特科技园研发车间、厂房新建项目——型钢悬挑卸料平台施工方案目录一、工程概况................................................................................................................................. - 2 -二、施工要求................................................................................................................................. - 2 -2.1、材料要求........................................................................................................................ - 2 -2.2、钢管................................................................................................................................ - 2 -2.3、槽钢................................................................................................................................ - 3 -2.3、花纹钢板........................................................................................................................ - 3 -2.4、卸料平台构造................................................................................................................ - 3 -2.5、钢缆绳安装、拆除........................................................................................................ - 4 -三、卸料平台的搭设、验收和使用规定..................................................................................... - 5 -3.1、卸料平台的搭设............................................................................................................ - 5 -3.2、卸料平台的验收和检查规定........................................................................................ - 5 -3.3、卸料平台的使用规定.................................................................................................... - 6 -四、卸料平台的拆除..................................................................................................................... - 6 -五、卸料平台安装、拆除的安全措施......................................................................................... - 7 -六、环境、职业健康安全控制措施............................................................................................. - 7 -6.1、相关环境因素和危险源................................................................................................ - 7 -6.2、目标指标........................................................................................................................ - 8 -6.3、卸料平台施工管理........................................................................................................ - 8 -七、卸料平台验算....................................................................................................................... - 10 -7.1、平台板验算.................................................................................................................. - 10 -7.2、次梁验算...................................................................................................................... - 11 -7.3、主梁验算...................................................................................................................... - 12 -7.4、钢缆绳验算.................................................................................................................. - 14 -7.5、焊缝强度验算.............................................................................................................. - 15 -7.6、锚固段与楼板连接的计算.......................................................................................... - 15 - 图1、卸料平台平面图图2、卸料平台立面图一、工程概况（1）项目名称：宁波艾利特科技园研发车间、厂房新建项目（2）建设单位：宁波艾利特科技发展有限公司（3）设计单位：浙江建院建筑规划设计院（4）监理单位：浙江五洲工程项目管理有限公司（5）施工单位: 浙江尚升建设工程有限公司（6）结构类型：框架结构（7）施工地点：本工程位于宁波市高新区艾利特科技园内（新晖路139）本工程占地面积为2366㎡，总建筑面积约23501㎡，地下建筑面积约1121㎡，建筑体由1栋无地下室的6F生产车间及1栋带一层地下室的12F研发车间组成。

悬挑卸料平台方案第一篇：悬挑卸料平台方案悬挑卸料平台方案第一节、卸料平台平面布置1.1根据本工程的平面布置及塔吊的安装位置，结合施工场地的实际情况，确定卸料平台的架设位置。

考虑到主体结构的施工进度，上、下层平台错开布置便于拆模时架管、钢模、木模等卸料周转（用塔吊吊运），卸料平台加工成成品随主体施工进度周转使用。

1.2悬挑卸料平台布置位原则1）由项目部根据现场吊装设备吊装半径，在塔吊司机目视距离内设置；2）在结构有柱墙的梁边一侧设置； 3）尽量放置在人员活动稀少处一侧；4）不允许设置在结构悬挑处，如阳台、雨棚、飘窗板、线条板等处；第二节、悬挑卸料平台主要材料选择选用平面尺寸为3.9×2.0m的卸料平台，卸料平台宽度2.0m，钢梁总长6.0m,悬挑端长度3.9m，后锚端长度2.1m。

钢梁锚环采用3根直径20mm圆钢设置，前一后二，前端锚环在结构里明光市正元广场B区工程脚手架专项方案200mm处，后二个锚环设置在钢梁锚固端，间距200mm，最后一个锚环距离钢梁末端200mm。

挂牌限位重量定为0.5T，上铺竹跳板和30㎜厚木板，侧梁采用[16a# 槽钢，横梁采用[12.6#槽钢，侧横梁整体焊接而成，周围采用钢管护栏和木工板封闭。

两侧分别设计二根直径为20mm（6×19+1）的钢丝绳吊索。

钢丝绳一端与卸料平台上的φ25 圆钢吊环连接，另一端用φ20 圆钢吊环固定在砼梁上。

卸料平台钢梁采用预留φ20圆钢钢筋锚环的方法与结构固定。

第三节、卸料平台的组成及构造做法1）卸料平台的组成：槽钢、锚环、钢丝绳、栏杆、竹跳板、30㎜厚木板等所有用于制作卸料平台的材料必须合格。

主梁槽钢、次梁槽钢。

钢材强度等级不低于Q235，其质量应符合现行国家标准《碳素钢结构》（GB/T 700）和《低合金高强度结构钢》GB/T 1591 的规定。

2）构造作法：钢架：用[16a#槽钢作主梁，[12.6#槽钢作次梁焊接为整体，挑梁外侧各焊3个吊环作为斜拉钢丝绳及吊运钢架用，焊接用焊条：E43，焊缝厚7mm，钢架在地面上预先制作好，用塔吊吊运到位安装。

悬挑式钢制卸料平台专项施工方案一、编制依据：1、威尼斯水城九街区中学项目工程施工图纸。

二、工程概况：工程建设概况一览表三、悬挑型钢卸料平台：斜拉式物料翻转钢平台是一种在高层建筑施工中使用的物料翻转临时设施,通过悬挑出结构立面使楼层内拆下的钢管、木材、各类零配件有一个临时搁置平台，并依靠塔式起重机吊运翻转至上部楼层。

1、材料的选择及制作⑴出料平台的形式为用槽钢加工成一个长方形的平台，在槽钢上焊接φ22拉环用于出料平台的垂直升降，直径14＃钢丝绳兜住平台底部槽钢，上部满铺5mm厚的钢板,两侧及前端部用钢管作为护拦，防护钢管刷黄黑相间油漆，周边用钢丝网防护，防护栏杆高度为1.2m.⑵根据结构验算和材料的验算，考虑使用16#槽钢作为出料平台的平台主支撑，用16＃短槽钢四周相连.直径14钢丝绳作为与主体结构拉接的材料,钢丝绳兜住出料平台。

2、出料平台的安装⑴结构施工时,在出料平台安装位置的梁(或板）上预埋φ16地锚（预防卸料平台左右晃动），用于固定出料平台主支撑，并在其上两层结构板内预埋φ40的PVC套管，具体埋设位置见出料平台立面图及安装图。

⑵出料平台加工好后，经项目工程部质安部门统一检查验收通过后开始安装。

先将塔吊的吊环安装在出料平台的吊钩上，将出料平台水平提起，吊至需安装的部位，再将出料平台的14＃槽钢主支撑后部伸地锚，并在槽钢下垫方木使平台重量均匀传到板上。

出料平台卡在板边，以防止箱内发生滑动，但必须避免将碰坏。

架子工将出料平台的钢丝绳上端锁在本层和上层两层板上，即预留孔上,孔位置见图，下端锁在出料平台的吊环上，并在此处将出料平台兜住，共用四处钢丝绳，每一处钢丝绳采用双绳，固定位置的钢丝绳卡子的数量不少于3个.钢丝绳夹间距为370mm，钢丝绳夹后设置安全弯，安全弯长度为500mm.四、准备工作1、材料准备⑴.主要受力悬挑构件：［16槽钢，必须符合国家有关标准，有出厂合格证明。

钢材：235 号钢,钢材应附有质量证明书并应符合设计要求及国家标准的规定.钢材断口不得有分层及表面锈蚀、麻点。
