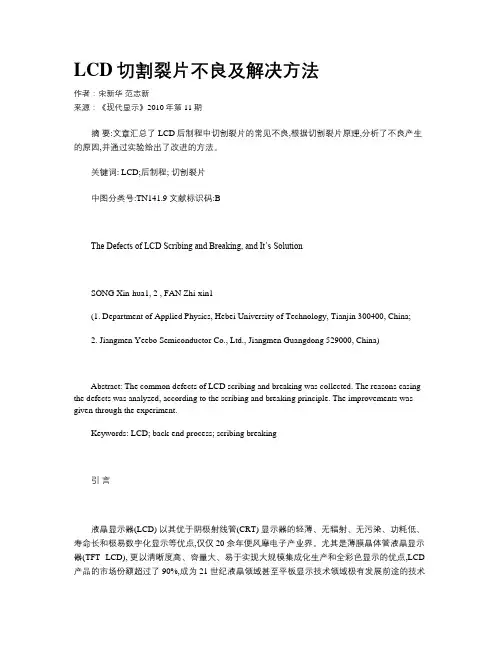

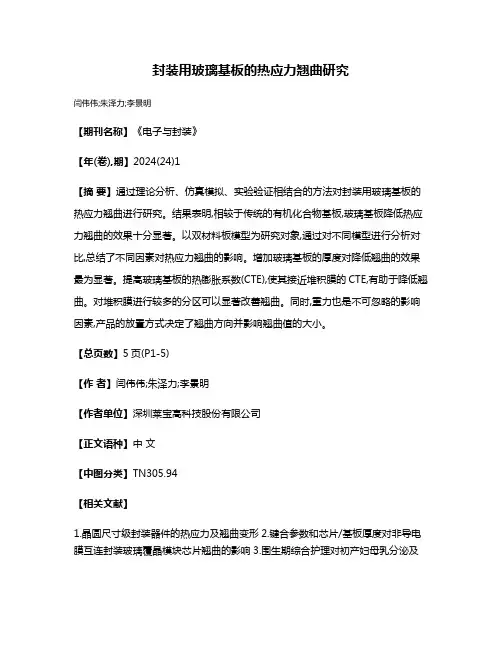

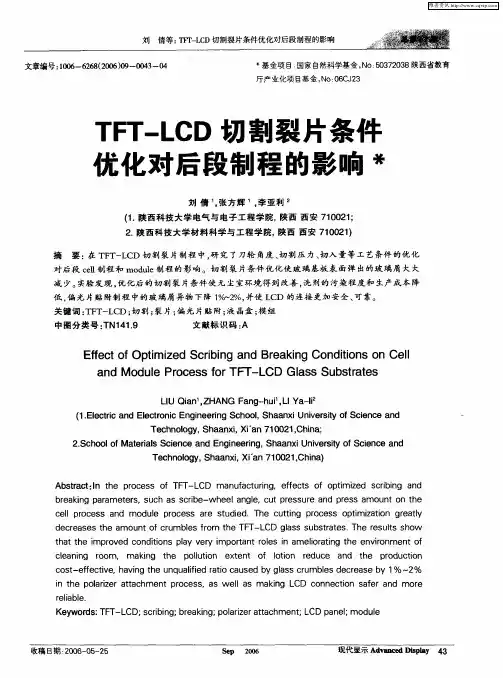

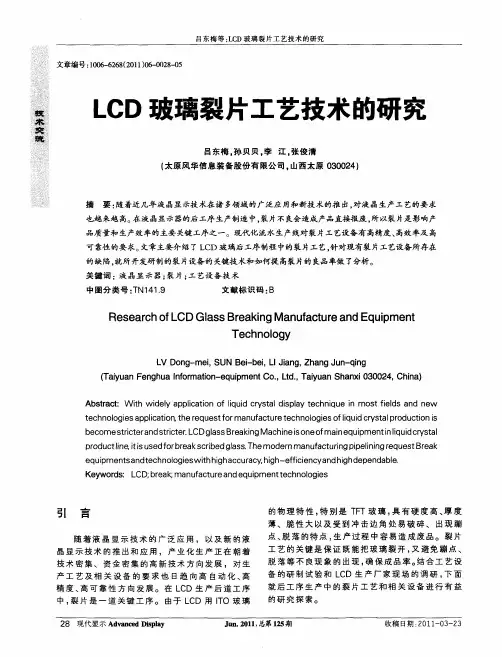

基于4.5代玻璃基板切割裂片的工艺研究

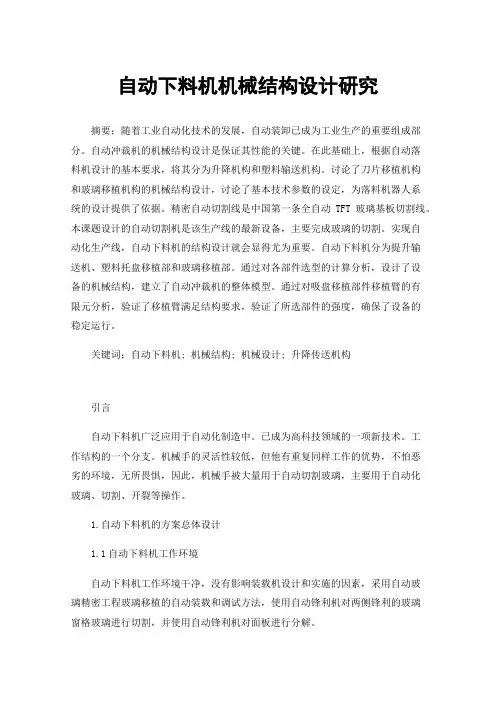

自动下料机机械结构设计研究摘要；随着工业自动化技术的发展，自动装卸已成为工业生产的重要组成部分。

自动冲裁机的机械结构设计是保证其性能的关键。

在此基础上，根据自动落料机设计的基本要求，将其分为升降机构和塑料输送机构。

讨论了刀片移植机构和玻璃移植机构的机械结构设计，讨论了基本技术参数的设定，为落料机器人系统的设计提供了依据。

精密自动切割线是中国第一条全自动TFT玻璃基板切割线。

本课题设计的自动切割机是该生产线的最新设备，主要完成玻璃的切割。

实现自动化生产线，自动下料机的结构设计就会显得尤为重要。

自动下料机分为提升输送机、塑料托盘移植部和玻璃移植部。

通过对各部件选型的计算分析，设计了设备的机械结构，建立了自动冲裁机的整体模型。

通过对吸盘移植部件移植臂的有限元分析，验证了移植臂满足结构要求，验证了所选部件的强度，确保了设备的稳定运行。

关键词；自动下料机; 机械结构; 机械设计; 升降传送机构引言自动下料机广泛应用于自动化制造中。

已成为高科技领域的一项新技术。

工作结构的一个分支。

机械手的灵活性较低，但他有重复同样工作的优势，不怕恶劣的环境，无所畏惧，因此，机械手被大量用于自动切割玻璃，主要用于自动化玻璃、切割、开裂等操作。

1.自动下料机的方案总体设计1.1自动下料机工作环境自动下料机工作环境干净，没有影响装载机设计和实施的因素，采用自动玻璃精密工程玻璃移植的自动装载和调试方法，使用自动锋利机对两侧锋利的玻璃窗格玻璃进行切割，并使用自动锋利机对面板进行分解。

表 1-1切裂线对应玻璃规格4 -16英寸1.2下料机械手系统的总体要求根据自动尖锐玻璃洗涤器系统的基本要求，切断和碎玻璃子系统使用变压器输送至自动清洗机。

气泡托盘有保存玻璃的规范，需要操纵器来精确玻璃。

操纵器必须具有识别剪贴板或碎玻璃状态的功能。

识别被拒绝后，机械结构智能，传动系统准确，控制系统准确，设备工作稳定，噪音应小于70 dpi。

随着现代工业化的快速发展，对机械手在工程中的应用提出了更高的要求。

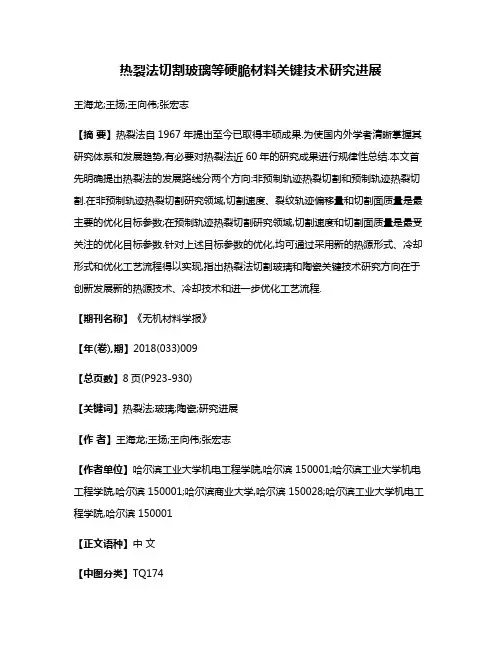

热裂法切割玻璃等硬脆材料关键技术研究进展王海龙;王扬;王向伟;张宏志【摘要】热裂法自1967年提出至今已取得丰硕成果.为使国内外学者清晰掌握其研究体系和发展趋势,有必要对热裂法近60年的研究成果进行规律性总结.本文首先明确提出热裂法的发展路线分两个方向:非预制轨迹热裂切割和预制轨迹热裂切割.在非预制轨迹热裂切割研究领域,切割速度、裂纹轨迹偏移量和切割面质量是最主要的优化目标参数;在预制轨迹热裂切割研究领域,切割速度和切割面质量是最受关注的优化目标参数.针对上述目标参数的优化,均可通过采用新的热源形式、冷却形式和优化工艺流程得以实现,指出热裂法切割玻璃和陶瓷关键技术研究方向在于创新发展新的热源技术、冷却技术和进一步优化工艺流程.【期刊名称】《无机材料学报》【年(卷),期】2018(033)009【总页数】8页(P923-930)【关键词】热裂法;玻璃;陶瓷;研究进展【作者】王海龙;王扬;王向伟;张宏志【作者单位】哈尔滨工业大学机电工程学院,哈尔滨 150001;哈尔滨工业大学机电工程学院,哈尔滨 150001;哈尔滨商业大学,哈尔滨 150028;哈尔滨工业大学机电工程学院,哈尔滨 150001【正文语种】中文【中图分类】TQ174玻璃和陶瓷等硬脆材料在军事航天、电力电子、汽车工业等领域均有广泛应用。

如何高效高质量地对上述材料进行切割加工一直是该领域亟需解决的关键问题。

切割加工方法主要有机械切割[1-4]、激光熔融切割[5-6]、等离子切割[7]、水射流切割[8]、电火花切割[9-10]和水导激光切割[11]等, 但上述方法均存在切割质量差、切割效率低、噪音大等缺点, 无法实现绿色环保等先进制造理念, 亟需新的切割加工方法。

热裂纹作为一种缺陷形式, 广泛存在于各种材料之中, 是影响材料机械性能的关键因素之一[12-13]。

材料中裂纹的产生及扩展是材料科学与工程领域的关键问题[14-16]。

热诱导裂纹扩展切割法(Thermal Cracking Method, 中文简称热裂法)是由美国学者Lumley等1969年提出并申请专利[17]。

液晶玻璃切割工艺探讨【摘要】研究分析了LCD行业中异形玻璃切割与规则形状玻璃切割过程中常见的质量缺陷，并制定了相应的解决对策。

基于3D液晶眼镜玻璃基板的切割，从刀轮选择，切割线轨迹，速度、压力控制等方面阐述了异形玻璃切割的工艺特点。

【关键词】质量缺陷异形切割工艺切割线轨迹速度刀轮压力Cutting Process Research Based on the Liquid Crystal glassLv Mo，Yuan jing-feng Wang jian-hua ，（China Electronics Technology Group Corporation the Second Research Institute，Taiyuan 030024，China）【Abstract】Research and analysis the defects in the cutting process include of regular path and irregular path liquid crystal glass which used in LCD industry，In allusion to several common typical cutting defects. Researches the various influence factors of cutting process （the block wheel，Cutting Path，Scribing speed，Cutting wheel load）based on the 3D liquid crystal glasses cutting process.【Key words】mass defect Cutting Pressure Cutting Path scribing speed Cutting Wheel Load在液晶显示器（LCD）和3D液晶眼镜生产制造过程中，切割工艺是一道重要的后工序。

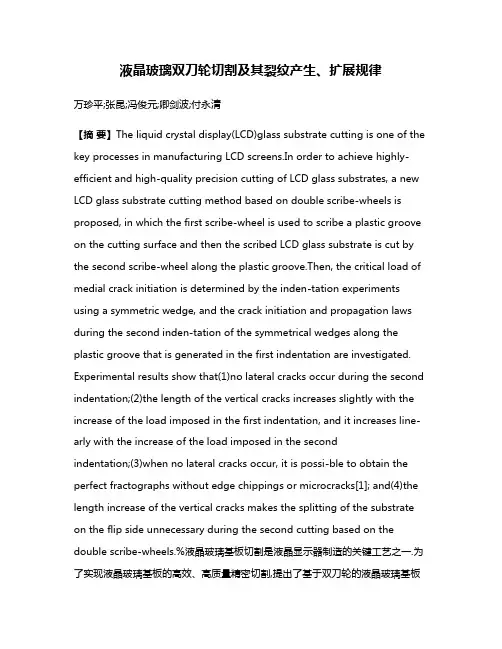

液晶玻璃双刀轮切割及其裂纹产生、扩展规律万珍平;张昆;冯俊元;卿剑波;付永清【摘要】The liquid crystal display(LCD)glass substrate cutting is one of the key processes in manufacturing LCD screens.In order to achieve highly-efficient and high-quality precision cutting of LCD glass substrates, a new LCD glass substrate cutting method based on double scribe-wheels is proposed, in which the first scribe-wheel is used to scribe a plastic groove on the cutting surface and then the scribed LCD glass substrate is cut by the second scribe-wheel along the plastic groove.Then, the critical load of medial crack initiation is determined by the inden-tation experiments using a symmetric wedge, and the crack initiation and propagation laws during the second inden-tation of the symmetrical wedges along the plastic groove that is generated in the first indentation are investigated. Experimental results show that(1)no lateral cracks occur during the second indentation;(2)the length of the vertical cracks increases slightly with the increase of the load imposed in the first indentation, and it increases line-arly with the increase of the load imposed in the secondindentation;(3)when no lateral cracks occur, it is possi-ble to obtain the perfect fractographs without edge chippings or microcracks[1]; and(4)the length increase of the vertical cracks makes the splitting of the substrate on the flip side unnecessary during the second cutting based on the double scribe-wheels.%液晶玻璃基板切割是液晶显示器制造的关键工艺之一.为了实现液晶玻璃基板的高效、高质量精密切割,提出了基于双刀轮的液晶玻璃基板切割新方法,即利用第一刀轮在待切割表面刻划出微塑性刻痕,再利用第二刀轮沿塑性刻痕切割玻璃.通过印压实验获得对称楔形压头印压液晶玻璃时仅产生塑性刻痕而不产生裂纹的临界载荷,然后研究对称楔形压头沿着第一次印压产生的塑性刻痕进行二次印压时裂纹的产生和扩展规律.结果表明:二次印压没有横向裂纹产生,产生的垂直裂纹长度随一次印压载荷的增大略有增大,随二次印压载荷的增加线性增加;无横向裂纹产生使得双刀轮切割时能够获得无边崩和微裂纹的、边缘整齐的断口形貌,垂直裂纹长度的增加使得双刀轮切割时无需二次裂片.【期刊名称】《华南理工大学学报（自然科学版）》【年(卷),期】2017(045)012【总页数】7页(P99-105)【关键词】液晶玻璃;切割;印压;裂纹【作者】万珍平;张昆;冯俊元;卿剑波;付永清【作者单位】华南理工大学机械与汽车工程学院,广东广州510640;华南理工大学机械与汽车工程学院,广东广州510640;华南理工大学机械与汽车工程学院,广东广州510640;华南理工大学机械与汽车工程学院,广东广州510640;华南理工大学设计学院,广东广州510640【正文语种】中文【中图分类】TQ171液晶显示具有轻薄化、大幅面、图像色彩饱和度好、色彩层次丰富、还原性高等优点，已成为显示器的主流技术，大量应用于液晶电视、电脑、数码相机、智能手机等电子产品[1].液晶显示器在制作过程中需要对尚未灌注液晶的大幅面玻璃基板进行切割，切割质量的好坏直接影响后续产品的质量和生产成本，是制作液晶显示器的关键工艺[2].液晶显示玻璃基板属于典型的脆性材料，其切割方法主要有刀轮切割和激光切割两种.刀轮切割是采用硬质合金或金刚石刀轮(包括普通刀轮和高渗透刀轮)划线切割的机械切割方式，普通刀轮切割由于裂纹渗透率低(如Pan等[3]的切割实验中，中位裂纹深度最大为140 μm)，切割后需要反转敲击裂片[4]，易产生边缘碎屑与微裂纹等缺陷，尤其是在裂片过程中，微裂纹沿玻璃表面横向扩展，形成玻璃屑[4]，这些碎屑与微缺陷往往是导致器件损坏的重要原因，为此普通刀轮切割的断面还需进一步修磨、清洗.为提高切割质量，学者们对液晶玻璃切割机的加压机构[5]、控制系统[1- 6]等进行了优化设计.为了克服普通刀轮切割的不足，出现了高渗透刀轮[7].高渗透刀轮是在普通刀轮的外缘加工出齿深1.0～1.8 μm且具有一定角度的微齿，这些微齿在切割时对玻璃基板施加了间断性的冲击，因而可以获得较深的垂直裂缝而不需要裂片工序，大大提高了切割质量和生产效率[7].但机械加工过程中产生的加工应力带来的低成品、高成本仍是液晶玻璃切割面临的难题.激光切割玻璃的方法分为两种：熔融蒸发切割法和裂纹控制切割法[8].熔融蒸发切割法利用高强度能量的激光束扫描工件，使工件被扫描区域温度上升至软化温度，此时玻璃处于熔融状态并具有一定塑性与延展性，通入辅助气流吹走熔融玻璃切断工件.熔融蒸发切割法的不足在于激光加热过程中会有一部分熔融质残留并且加工表面存在许多微观裂纹[9].裂纹控制法切割玻璃的原理是利用激光对工件进行局部加热，使工件表面温度快速升高而产生热应力，随后对工件进行快速降温，工件表面在拉应力的作用下萌生裂纹，裂纹沿着规划路径扩展使玻璃基板分离[8,10- 11].王星罡等[12]为了更有效地使裂纹贯穿玻璃基板，利用辅助气体或液体来加剧玻璃的冷却，由此产生更大的热应力，促使基板分离，然而该方法存在切面容易倾斜、裂纹伸展方向不易控制等问题.为了更好地控制裂纹扩展路径，焦俊科等[13]采用双光束CO2激光热应力切割的方法，用聚焦与非聚焦的CO2激光同时切割玻璃基板，前者用于在玻璃表面划线，后者使玻璃表面产生较大热应力使玻璃分离.Huang等[14]采用355 nm的脉冲激光进行划线，再利用CO2激光加热玻璃基板并使之分离.Tsai等[15]利用激光切割液晶玻璃，在使用水冷的同时施加弯曲应力，促进裂纹更好地扩展.沈佳骏等[16]利用聚焦后的、具有高能量密度的短脉冲(纳秒)激光从玻璃下表面逐层扫描至上表面，使扫描过程中产生的微裂纹相互连接，达到玻璃切割的目的.此外，Tsai等[17]提出，在激光切割液晶玻璃基板前用金刚石刀轮预先沿切割方向刻划出微沟槽，以控制裂纹的扩展方向.尽管激光控制裂纹切割法有很多优点，但由于是通过热应力诱导裂纹产生，在切口端面会留下残余拉应力和一定的热变形层.因此，为了实现液晶玻璃基板的高效、高质量精密切割，研究新的液晶玻璃基板切割方法和机理极为必要.文中提出基于双刀轮的液晶玻璃基板切割新方法，即首先利用一普通刀轮刻划待切割表面，产生一条微塑性刻痕，再利用另一普通刀轮沿着微塑性刻痕切割玻璃.双刀轮切割液晶玻璃基板的关键在于第二刀轮切割时的裂纹产生和扩展规律.为揭示这一规律，利用印压实验研究液晶玻璃基板仅产生塑性刻痕而不产生裂纹的临界载荷，然后沿塑性刻痕进行二次印压，研究二次印压时的裂纹产生和扩展规律.1 双刀轮切割方法普通刀轮切割玻璃的原理是利用刀轮在玻璃基板表面切割时形成的垂直裂纹，通常情况下，形成的裂纹如图1所示[18].图1中，所产生的裂纹分为横向裂纹和垂直裂纹.横向裂纹沿着玻璃表面扩展,造成印压区表层玻璃脱落，形成玻璃屑和边崩；垂直裂纹沿着切割断面扩展，从而使玻璃分离.但垂直裂纹往往不能贯穿玻璃断面，需要反转裂片，进一步加剧了边崩和玻璃屑的产生；而且，垂直裂纹容易出现分叉，导致断面不整齐，如图1所示.因此，在刀轮切割过程中，如能抑制横向裂纹产生，促使垂直裂纹扩展，就可获得整齐的边缘和断口且无玻璃屑产生.基于这一想法，提出了基于双刀轮的切割方法，原理如图2所示.首先利用一普通刀轮在玻璃基板上刻划出一塑性刻痕，然后利用另一刀轮沿着塑性刻痕切割玻璃.图1 楔角为60的刀轮印压玻璃时的裂纹照片[18]Fig.1 Microphotograph of the glass crack in specimens subject to normal loading by scribe-wheel图2 双刀轮切割玻璃基板示意图Fig.2 Schematic illustration of glass substrate cutting with double scribe-wheels2 二次印压裂纹的产生和扩展规律采用印压实验确定第一刀轮刻划时仅产生塑性刻痕而不产生裂纹的临界载荷，然后研究第二刀轮沿塑性刻痕切割时裂纹的产生和扩展规律.2.1 印压实验方法与装置液晶显示玻璃印压实验示意图见图3.其中，试件尺寸为50 mm×10 mm×0.7 mm；待印压表面进行必要的打磨、抛光处理，保证待印压表面无可见裂纹.实验采用楔角为60°、90°、120°的对称楔形压头对玻璃进行印压，压头材料为硬质合金.施力装置上的夹具可以平移与自适应转动，以确保压头与试件印压表面均匀接触，施加在压头上的力通过Kistler测力仪测得.玻璃印压过程中，采用数字显微镜MDA2000对玻璃裂纹进行显微观察并拍摄，使用MDA2000自带的测量软件测量裂纹长度，其测量精度可达10 μm.所有的裂纹显微照片都是沿图3所示的A向拍摄.图3 液晶显示玻璃印压实验示意图Fig.3 Schematic illustration of indentation on LCD glass specimen2.2 产生垂直裂纹的临界载荷双刀轮切割玻璃首先需在被切割表面刻划出塑性刻痕，塑性刻痕的深度愈大愈好，但又不能产生裂纹.因此，文中利用印压实验确定液晶玻璃基板恰好出现垂直裂纹时的临界载荷，通过重复实验取平均值的方法减少随机误差，保证实验结果的可靠性.实验发现：压头楔角为60°时，垂直裂纹萌生的临界载荷为46 N；楔角为90°时，产生垂直裂纹的临界载荷稍有增加，达56 N；楔角为120°的压头印压玻璃时，临界载荷为68 N.各对称楔形压头印压液晶玻璃基板产生垂直裂纹的临界载荷如图4所示.图4 不同楔角压头对应产生垂直裂纹的临界载荷值Fig.4 Critical load of vertical crack initiation corresponding to different wedge angle2.3 二次印压实验所谓二次印压是指在产生垂直裂纹的临界载荷范围内对玻璃试件进行印压，产生塑性刻痕后完全卸载，然后在同一位置处再次加载进行印压.图5为二次印压实验示意图，图5(a)所示为初始加载，用低于产生垂直裂纹的临界载荷对玻璃试件进行第1次印压，形成塑性刻痕后完全卸载，如图5(b)所示，之后在产生塑性刻痕的位置处进行两次印压，如图5(c)所示，研究此时裂纹的产生和扩展规律.图5 二次印压实验示意图Fig.5 Schematic illustration of the second indentation图6为采用120°压头对液晶玻璃试件进行二次印压时拍摄的一组照片.图6中，第1次印压时所施加的载荷均为64 N，第2次印压时分别加载至98、104、114 N.与图1对比可以发现：二次印压时，在印压表面仅残留塑性刻痕，没有横向裂纹产生；垂直裂纹的长度随着二次印压所施加载荷的增大而增大.图6 楔角为120°压头在同一初始载荷下二次印压时的裂纹照片Fig.6 Photos of crack during the second indentation by wedge with interior angle 120° subjected to the same initial loading图7为楔角120°的压头单次印压液晶玻璃(载荷为140 N)的裂纹照片，对比图6和7可看出，尽管二次印压时的载荷远小于单次印压时的载荷，但二次印压时的裂纹长度均大于单次印压的裂纹长度，且从图7可看出，单次印压表面在印压区产生了横向裂纹.这表明二次印压确实能有效抑制横向裂纹和边崩的产生，促使垂直裂纹的扩展.图7 楔角为120°压头单次印压液晶玻璃的裂纹照片(载荷为140 N)Fig.7 Photo of crack in LCD specimen during a single indention by wedge with interior angle 120° (Load:140 N)图8所示楔角为120°的压头在第1次印压载荷分别为40、46、52 N，卸载后再次加载至98 N时所拍摄的一组裂纹照片.通过对比图8(a)、8(b)、8(c)可知，在第2次印压载荷相同的条件下，垂直裂纹长度随着第1次印压载荷的增大而略有增加.原因在于第1次印压载荷越大，产生的塑性刻痕越大，再次加载后导致产生的垂直裂纹长度略有增大.同时，由图6和8可以发现，在加载与卸载过程中均没有出现横向裂纹.这是由于第1次印压载荷在塑性变形范围内，印压区产生了微塑性变形，即塑性刻痕，因此二次印压时没有横向裂纹出现.图8 压头楔角为120°时不同初始载荷下裂纹的扩展Fig.8 Cracks propagation under different initial loading by wedge with interior angle 120°2.4 二次印压裂纹长度楔角为90°的压头二次印压液晶玻璃试件时垂直裂纹的长度与载荷的关系曲线如图9所示.第1次印压载荷为40 N，卸载之后再加载至76 N时，垂直裂纹长度为0.290 mm；当载荷增加至120 N，垂直裂纹长度为0.569 mm[19].如果液晶玻璃基板的厚度为0.7 mm，这一垂直裂纹长度已足以使基板断裂，无需二次裂片.当载荷继续增加至128 N后，裂纹进入非稳定扩展阶段，裂纹长度迅速增加，直至试件断裂.在裂纹稳定扩展阶段，垂直裂纹长度和载荷成线性关系.第1次印压载荷为46 N，完全卸载，然后再加载至76 N时，垂直裂纹长度为0.298 mm；当载荷增加至120 N，垂直裂纹长度增加至0.588 mm.当第1次印压载荷为52 N时，完全卸载，然后再加载至76 N时，垂直裂纹长度为0.312 mm；当载荷增加至120 N时，垂直裂纹长度增加至0.618 mm，这一裂纹长度亦足以使基板自行断裂而无需二次裂片.这表明，二次印压时垂直裂纹的长度随载荷的增加稳定扩展，且由图9看出，进入稳定扩展阶段后，裂纹的增长与载荷成线性关系.此外，当第2次印压载荷相同时，裂纹长度随第1次印压载荷的增加而增加.图9 90°压头二次印压时垂直裂纹长度与载荷的关系Fig.9 Relationship between vertical crack length and loading during the second indentation by wedge with interior angle 90°对于单次印压实验，当载荷增加至76 N时，垂直裂纹长度仅为0.284 mm；当载荷增加至120 N，对应的垂直裂纹长度为0.447 mm，与二次印压裂纹相比，相同载荷下单次印压产生的垂直裂纹长度较短，随载荷的增长率也较小.3 双刀轮的液晶玻璃切割3.1 实验方法玻璃切割通过刀座引导刀轮在玻璃表面进行连续运动，由于刀轮边缘为锋利的刃口，在刀轮上加载一定的压力使玻璃产生垂直裂纹，利用垂直裂纹扩展达到使玻璃分离的目的.图10为玻璃切割装置示意图.实验中，为了避免开始切割时刀轮与玻璃基板发生碰撞引起玻璃破碎，设计了一种弹性刀架，在刀架与套筒之间设有弹簧，用于减少刀轮与玻璃基板之间的刚性碰撞.刀杆末端设有螺纹，可安装螺母实现刀杆与套筒的锁紧，通过调节螺母位置可以实现切割载荷的控制.刀架上安装的普通刀轮角度为125，刀轮外径和内径分别为2.5 mm和0.8 mm，厚度为0.65 mm，刀轮材料为硬质合金.实验中，为体现双刀轮切割而又简化实验装置，先利用刀轮在液晶玻璃基板的表面上以一个较小的压力(低于产生垂直裂纹的临界载荷)刻划玻璃，在玻璃的表面形成一条微塑性刻痕，然后再沿该微塑性刻痕切割玻璃.实验中，液晶玻璃基板厚度为0.7 mm.图10 玻璃切割装置示意图Fig.10 Schematic illustration of glass cutting device3.2 实验结果图11为传统普通刀轮切割和双刀轮切割液晶玻璃基板的断面照片.从图11(a)看出，传统普通刀轮切割时，断口边缘充满微裂纹和边崩，产生玻璃屑，对后续加工极为不利；而从图11(b)看出，双刀轮切割后的断口边缘整齐，无边崩和微裂纹产生.原因就在于第2刀轮切割时，相当于在第1刀轮产生的塑性刻痕的基础上进行连续二次印压，而二次印压既能够抑制横向裂纹的产生，又能促使垂直裂纹稳定扩展，裂纹长度增加，使得基板不需要反转裂片就能够分离.因此，双刀轮切割能够高效切割液晶玻璃基板，获得光滑、无微裂纹的断口形貌，显著提高切割质量和效率，是一种切割液晶玻璃基板的有效方法.图11 传统切割和双刀轮切割液晶玻璃基板的断面照片Fig.11 Cross-section photos of glass substrate under traditional cutting and double scribe-wheels cutting4 结论(1)在相同的印压载荷下，二次印压垂直裂纹的长度远大于单次印压所产生的垂直裂纹的长度，且不会产生横向裂纹.(2)二次印压时，在相同的载荷下，垂直裂纹的长度随第一次塑性刻划时的载荷的增加而略有增加；二次印压垂直裂纹的长度随印压载荷的增加线性增加，增长率大于单次印压时的增长率.(3)基于双刀轮液晶玻璃基板切割能够获得光滑、无边崩和微裂纹的断口形貌，且无需反转裂片，是一种高效切割液晶玻璃基板的有效方法.参考文献：[1] 蔡克新，曹力宁.LCD玻璃划切机控制系统设计 [J].电子工艺技术，2013，34(3):170- 173.CAI Ke-xin，CAO Li-ning.Control system design of LCD glass incising machine [J].Electronics Process Technology，2013，34(3)：170- 173. [2] 赵靖超，王建花，轧刚.TFT-LCD玻璃基板的本构参数研究及其切割过程分析[J].现代制造工程，2013(9)：79- 82.ZHAO Jing-chao，WANG Jian-hua，Ya Gang.Study of TFT-LCD glass substrate constitutive parameters and ana-lysis of its cutting process [J].Modern Manufacturing Engineering，2013(9)：79- 82.[3] PAN C T，HSIEH C C，SU C Y，et al.Study of cutting quality for TFT-LCD glass substrate [J].International Journal of Advanced Manufacturing Technology，2008，39(11/12)：1071- 1079.[4] 李亚利，张方辉.TFT-LCD切割裂片工艺参数探讨 [J].液晶与显示，2006，21(1)：43- 46.LI Ya-li，ZHANG Fang-hui，Parameters of cutting and splitting glass substrates process of TFT-LCD [J].Chinese Journal of Liquid Crystals and Displays，2006，21(1)：43- 46.[5] 王涛，李海泉，王建花，等.LCD玻璃划线机加压机构的改进设计 [J].电子工业专用设备，2016，45(Z1)：23- 26.WANG Tao，LI Hai-quan，WANG Jian-hua，et al.Improvement design of pressure parts of LCD glass incising machine [J].Equipment for Electronic Products Manufacturing，2016，45(Z1)：23- 26.[6] 朱剑，舒志兵，郑之开.基于激光传感器的玻璃切割控制系统的设计 [J].仪表技术与传感器，2016(2)：66- 68.ZHU Jian，SHU Zhi-bing，ZHENG Zhi-kai.Design of glass cutting control system based on laser sensor [J].Instrument Technique and Sensor，2016(2)：66- 68.[7] 丁涛，李荣玉.高渗透刀轮切割TFT-LCD薄型玻璃基板的工艺影响因素 [J].现代显示，2009(6)：29- 32.DING Tao，LI Rong-yu.Parameters of cutting glass substrates process of TFT-LCD by penett cutter [J].Advanced Display，2009(6)：29- 32.[8] 杨立军，王懋露，王扬，等.应用裂纹控制法的钠钙玻璃YAG激光切割技术 [J].红外与激光工程，2010，39(3)：512- 515.YANG Li-jun，WANG Mao-lu，WANG Yang，et al.YAG laser cutting of soda-lime glass sheets withfracture control method [J].Infrared and Laser Engineering，2010，39(3)：512- 515.[9] 叶圣麟，黄鑫，马军山，等.液晶显示玻璃基板激光切割技术的实验研究 [J].应用激光，2006，26(6)：401- 404.YE Sheng-lin，HUANG Xin，MA Jun-shan，et al.A study of cutting LCD glass substrates by laser [J].Applied Laser，2006，26(6)：401- 404. [10] 王传光，周国斌，卢炎麟，等.基于热权函数技术的热裂法切割液晶玻璃的研究 [J].中国激光，2014，41(12)：1203005.WANG Chuan-guang，ZHOU Guo-bin，LU Yan-lin，et al.Research of cutting LCD-glass with thermal cracking method based on thermal weight function technology [J].Chinese Journal of Lasers，2014，41(12)：1203005.[11] CHOI W S，KIM J H，KIM J.Thermal cleavage on glass by a laser-induced plume [J].Optics and Lasers in Engineering，2014，53：60- 68. [12] 王星罡，周明，狄建科，等.CO2激光切割电子强化玻璃过程的有限元模拟与实验 [J].激光与光电子学进展，2012，49(9)：113- 118.WANG Xing-gang，ZHOU Ming，DI Jian-ke，et al.Numerical simulation and experiment of CO2 laser cutting electronic strengthened glass [J].Laser & Optoelectro-nics Progress，2012,49(9)：113- 118.[13] 焦俊科，王新兵，李又平.双束CO2激光切割玻璃的实验研究 [J].中国激光，2008，35(11)：1808- 1812.JIAO Jun-ke，WANG Xin-bing，LI You-ping，Experimental study of cutting glass by dual CO2 laser beams [J].Chinese Journal of Lasers,2008，35(11)：1808- 1812.[14] HUANG K C，HSIAO W T，HWANG C H，et al.The laser ablation model development of glass substrate cutting assisted with the thermal fracture and ultrasonic mechanisms [J].Optics and Lasers in Engineering，2015，67：31- 35.[15] TSAI C H，LIN B ser cutting with controlled fracture and pre-bending applied to LCD glass separation [J].International Journal of Advanced Manufacturing Technology，2007，32(11/12)：1155- 1162. [16] 沈佳骏，骆公序，潘涌，等.基于532 nm波长纳秒激光器的玻璃切割工艺研究 [J].应用激光，2015，35(4)：493- 499.SHEN Jia-jun，LUO Gong-xu，PAN Yong，et al.Research on glass ctting cutting process base on 532 nm wavelength nanosecond laser [J].Applied Laser,2015，35(4)：493- 499.[17] TSAI C H，HUANG B W.Diamond scribing and laser breaking for LCD glass substrates [J].Journal of Materials Processing Technology，2008，198(1/2/3)：350- 358.[18] 万珍平，刘亚俊，汤勇，等.对称楔形压头作用下玻璃裂纹的产生及扩展规律[J].华南理工大学学报(自然科学版)，2004，32(7)：66- 69.WAN Zhen-ping，LIU Ya-jun，TANG Yong,et al.Initiation and propagation laws of the glass cracks in specimens subject to normal loading by under the action of symmetric wedges [J].Journal of South China University of Technology(Natural Science Edition)，2004，32(7)：66- 69.[19] 卿剑波.液晶显示玻璃基板双刀轮切割机理 [D].广州:华南理工大学，2013.。
