G101系列国家建筑标准设计的要点之一平法基本原理平法应用理论三要点：1.将结构设计分为创造性设计内容与重复性设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计。
2.创造性设计内容由设计工程师按照数字化、符号化的全新平面整体设计制图规则完成。
3.重复性设计内容（主要为节点构造和构件主体构造）依据《广义标准化》思路和《构造原理》新理论编制成国家建筑标准设计。
构造原理要点提示之一：分清本体构造与节点构造1、将钢筋混凝土结构构造分为“本体构造”和“节点构造”两大部分。
明确分为两部分的工程意义之一，是解决错把本体构造当成节点构造的问题。
2、关于本体构造的关键点：①纵向钢筋的延伸长度（截断点）；②纵向钢筋连接位置和连接方式；③横向钢筋的设置规格；④横向钢筋的构造形式；⑤本体加强构造，如：剪力墙边缘位置加强（暗柱、端柱及框支梁），剪力墙楼层位置加强（暗梁），主梁在次梁交叉部位加强（附加箍筋或吊筋）；等等。
3、关于“名义构件（伪构件）”的概念：名义构件为非独立构件，如剪力墙边缘暗柱、端柱、暗梁、边框梁等，其实质为构件本体边缘或特定部位加强构造，与节点连接构造完全不同。
构造原理要点提示之二：分清节点主体构件与节点客体构件4、掌握“节点构造”的关键，为根据构件与构件之间的支承关系，判断谁为节点主体构件，谁为节点客体构件，如基础支撑柱，基础为节点主体柱为节点客体；柱支承梁，柱为节点主体梁为节点客体；主梁支承次梁，主梁为节点主体次梁为节点客体；梁支承板，梁为节点主体板为节点客体。
5、关于节点主体构件：节点属于节点主体构件，节点主体构件的功能是支承节点客体构件；任何情况下节点主体构件的纵向钢筋和横向钢筋必须完全贯通节点。
6、关于节点客体构件：节点不属于客体构件，节点客体构件本体是从节点边缘起算；节点客体构件的钢筋如何进入节点，应根据其与节点主体的关联方式决定。
构造原理要点提示三：节点形状与连接配筋方式7、应分清节点关联形状为宽主体节点、宽客体节点、双侧同面（等宽度）节点、还是单侧同面节点。
目录CONTANTS01平法的初步认识02柱03墙、暗柱及连梁04梁05板06后浇带构造07基础构造PART 01平法的初步认识l 1.1:平法图集的全称及作用；l 1.2:常用平法代号的认识；l 1.3:钢筋锚固表；l 1.4:钢筋搭接表；l 1.5:锚固与搭接的关系；平法图集的作用平法图集的全称La (受拉钢筋锚固长度)1、受拉钢筋最小锚固长度不应小于200。
2、当四级抗震时，La=Lae。
Lae (受拉钢筋抗震锚固长度)1、受拉钢筋最小抗震锚固长度不应小于200。
2、当四级抗震时，La=Lae。
LL (纵向受拉钢筋搭接长度)1、任何情况下，搭接长度不应小于300。
2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。
LLe (纵向受拉钢筋抗震搭接长度)1、任何情况下，搭接长度不应小于300。
2、当四级抗震等级时，LL=LLe3、当钢筋种类及同一区段内，搭接钢筋面积百分率《=25%；50%；100%时，搭接长度分别=1.2锚固长；1.4锚固长；1.6锚固长。
钢筋平法代号LaLaeLLLLe常见的平法代号的认识CZ:保护层；S ：分布间距；HC ：顺支座长；Hw ：梁腹板高度； 斯维尔：(TCZ ：WT:弯头；CZZ:支座构件钢筋保护层；TCZ:基础顶面保护层； ------------------------------------------------------------------------------------------------------------LMC:左锚/下锚；RMC:右锚/上锚)；LJT ：钢筋接头总长16G锚固表锚固长度查询表11G锚固表11G锚固长度查询表16G搭接表搭接长度查询表116G搭接表搭接长度查询表211G搭接11G搭接计算公式PART 02柱的平法认识l 2.1:柱纵向连接方式；l 2.2:柱纵筋连接构造；l 2.3:柱纵筋底层插筋构造；l 2.4:柱纵筋顶层构造；l 2.5:柱箍筋分布范围；l 2.6:柱梁节点区域箍筋加密软件中如何表示；错开连接长为：2.3LLe。

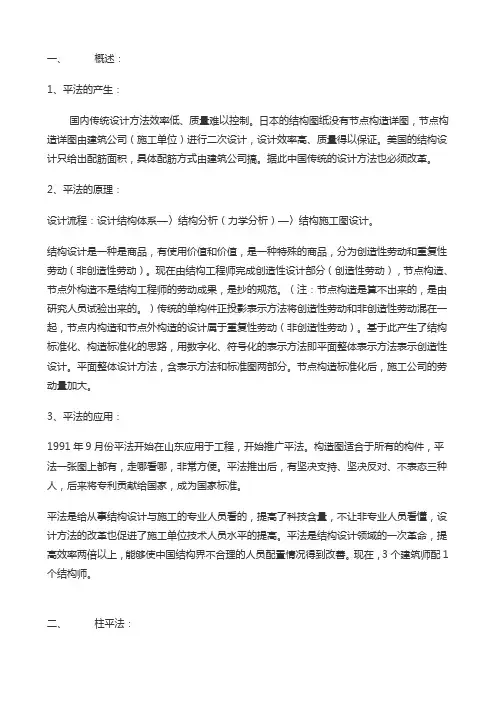

一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。
结构设计是一种是商品，有使用价值和价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
11G平法图集总结.平法系列图集平法概述：平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法系列图集包括：11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土框架、剪力墙、梁、板）》11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝土板式楼梯）》11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、条形基础、筏板基础及桩承台基础）》平法的标高定义：按平法设计绘制结构施工图时，应当用表格或其他方式注明包括地下和地上各层的结构层楼(地)面标高、结构层高及相应的结构层号。
结构层楼面标高系指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层做法厚度后的标高，结构层号应与建筑楼层号对应一致。
11G101-1一、柱1柱的分类框架柱（KZ）;框支柱（KZZ）;芯柱（XZ）;梁上柱（LZ）;剪力墙上柱（QZ）。
2柱平法施工图的表示方法2.1列表注写方式：系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
2.2 截面注写方式：系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。
二、剪力墙1剪力墙包含的构件1.1墙柱：约束边缘构件（YBZ）;构造边缘构件（GBZ）;非边缘暗柱（AZ）;扶壁柱（FBZ）。
1.2墙身：Qxx(X排)1.3墙梁：连梁（LL）;连梁【对角暗撑配筋LL(JC)】;连梁【交叉斜筋配筋LL(JX)】; 连梁【集中对角斜筋配筋LL(DX)】;暗梁（AL）；边框梁（BKL）。
2剪力墙平法施工图表示方法2.1列表注写方式：系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。
山西神剑建设监理有限公司监理工程师培训教材之七平法技术应用讲解张红武平法技术应用讲解第一章概述一、“平法”概念“平法”是指“建筑结构平面整体设计方法”的简称。
平面整体设计方法，概括来讲，是把结构构件的尺寸和配筋，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
二、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：结构设计总说明、基础及地下结构、柱墙结构、梁结构、楼板及楼梯结构，各子系统有明确的层次性、关联性、功能性和相对完整性和功能性。
1.层次性：设计总说明基础及地下结构柱、墙梁楼梯，均为完整的子系统。
2.关联性：结构设计总说明与基础、柱、剪力墙、梁、楼板及楼梯关联；柱、墙以基础及地下结构为支座柱、墙与基础及地下结构为关联；梁以柱（墙）为支座梁与柱（墙）关联；楼板及楼梯以梁、墙为支座楼板及楼梯与梁、墙关联。
3.相对完整性：基础及地下结构自成体系，柱及墙自成体系，梁自成体系，板与楼梯自成体系。
4．功能性：（1）结构设计总说明——属于整个结构的纲领性文件，其功能是对结构进行整体介绍，并对各个部分作出相关规定的通用规定；（2）基础及地下结构平法施工图——其功能为表达全部基础构件的设计要素及构造，以及关联表达其所支承的柱或剪力墙的定位；（3）柱及剪力墙结构平法施工图——其功能为表达全部柱及剪力墙构件的设计要素及构造，以及关联表达其所支承的梁或板的定位；（4）梁结构平法施工图——其功能为表达全部梁构件的设计要素及构造，以及关联表达其所支承的楼板与楼梯的定位；（5）楼板与楼梯结构平法施工图——其功能为表达自身的设计要素及构造。
三、“平法”应用原理1.将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分。
两部分为对应互补关系，合并构成完整的结构设计；2.设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3.重复性设计内容部分：主要是节点构造和杆件构造以“广义标准化”方式编制成国家建筑标准构造设计。
