本图集替代11G101-1，如新图纸设计说明仍采用原11G101在图纸会审上应提出，改用该图集。
一、钢筋混凝土梁正截面破坏主要有以下形式:(1)适筋破坏:该梁具有正常配筋率,受拉钢筋首先屈服,随着受拉钢筋塑性变形的发展,受压混凝土边缘纤维达到极限压应变,混凝土压碎.此种破坏形式在破坏前有明显征兆,破坏前裂缝和变形急剧发展,故也称为延性破坏.(2)超筋破坏:当构件受拉区配筋量很高时,则破坏时受拉钢筋不会屈服,破坏是因混凝土受压边缘达到极限压应变、混凝土被压碎而引起的。
发生这种破坏时，受拉区混凝土裂缝不明显，破坏前无明显预兆，是一种脆性破坏。
由于超筋梁的破坏属于脆性破坏，破坏前无警告，并且受拉钢筋的强度未被充分利用而不经济，故不应采用。
（3）少筋破坏：当梁的受拉区配筋量很小时，其抗弯能力及破坏特征与不配筋的素混凝土类似，受拉区混凝土一旦开裂，则裂缝区的钢筋拉应力迅速达到屈服强度并进入强化段，甚至钢筋被拉断。
受拉区混凝土裂缝很宽、构建扰度很大，而受压混凝土并未达到极限压应变。
这种破坏是“一裂即坏”型，破坏弯矩往往低于构件开裂时的弯矩，属于脆性破坏，故不允许设计少筋梁。
二、钢筋混凝土结构斜截面主要破坏形态：（1）斜拉破坏：当剪跨比较大且箍筋配置较少、间距太大时，斜裂缝一旦出现，该裂缝往往成为临界斜裂缝，迅速向集中荷载作用点延伸，将梁沿斜截面劈裂成两部分而导致梁的破坏。
破坏前梁的变形很小，且往往只有一条斜裂缝，破坏具有明显的脆性。
（2）剪压破坏：当剪跨比适中或箍筋量适量、箍筋间距不太大时，发生得破坏称为剪压破坏。
剪压破坏有一定预兆。
（3）斜压破坏：这种破坏发生在剪跨比很小或腹板宽度很窄的T形梁或I形梁上。
发生这种破坏时破坏荷载很高，但变形很小，箍筋不会屈服，属于脆性破坏。
验收时应注意不要千篇一律的只看图集节点，这只是局部，首先应该确定的前提时所有钢筋规格型号尺寸等是否和图纸一致，主要控制项目保证了再去看局部节点做法。
16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。
取消了原11G101-1图集中的非抗震设计。
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。
以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。
（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。
）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。
在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。
第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。
（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。
当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。

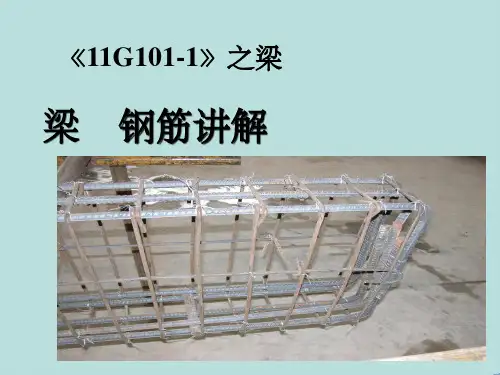

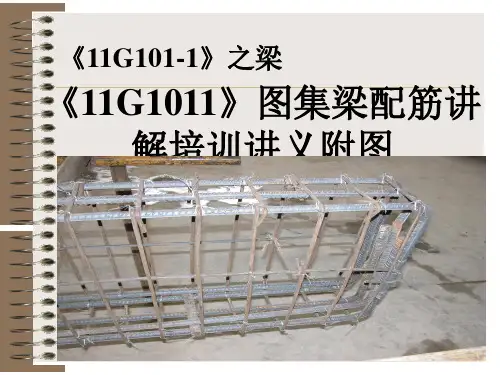

![《16G1011》图集梁配筋讲解培训讲义附图16g1011梁[1]](https://img.taocdn.com/s1/m/04588f09960590c69fc3762c.png)

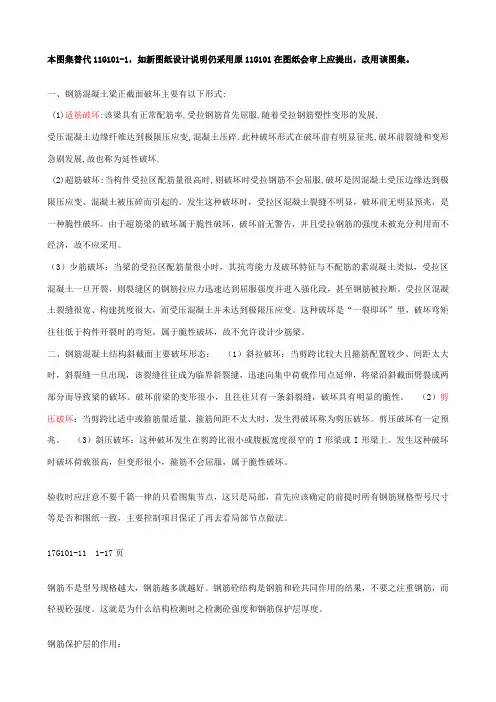

16G101-1图集培训大纲本图集替代11G101-1，如新图纸设计说明仍采用原11G101在图纸会审上应提出，改用该图集。
一、钢筋混凝土梁正截面破坏主要有以下形式:(1)适筋破坏:该梁具有正常配筋率,受拉钢筋首先屈服,随着受拉钢筋塑性变形的发展,受压混凝土边缘纤维达到极限压应变,混凝土压碎.此种破坏形式在破坏前有明显征兆,破坏前裂缝和变形急剧发展,故也称为延性破坏.(2)超筋破坏:当构件受拉区配筋量很高时,则破坏时受拉钢筋不会屈服,破坏是因混凝土受压边缘达到极限压应变、混凝土被压碎而引起的。
发生这种破坏时，受拉区混凝土裂缝不明显，破坏前无明显预兆，是一种脆性破坏。
由于超筋梁的破坏属于脆性破坏，破坏前无警告，并且受拉钢筋的强度未被充分利用而不经济，故不应采用。
（3）少筋破坏：当梁的受拉区配筋量很小时，其抗弯能力及破坏特征与不配筋的素混凝土类似，受拉区混凝土一旦开裂，则裂缝区的钢筋拉应力迅速达到屈服强度并进入强化段，甚至钢筋被拉断。
受拉区混凝土裂缝很宽、构建扰度很大，而受压混凝土并未达到极限压应变。
这种破坏是“一裂即坏”型，破坏弯矩往往低于构件开裂时的弯矩，属于脆性破坏，故不允许设计少筋梁。
二、钢筋混凝土结构斜截面主要破坏形态：（1）斜拉破坏：当剪跨比较大且箍筋配置较少、间距太大时，斜裂缝一旦出现，该裂缝往往成为临界斜裂缝，迅速向集中荷载作用点延伸，将梁沿斜截面劈裂成两部分而导致梁的破坏。
破坏前梁的变形很小，且往往只有一条斜裂缝，破坏具有明显的脆性。
（2）剪压破坏：当剪跨比适中或箍筋量适量、箍筋间距不太大时，发生得破坏称为剪压破坏。
剪压破坏有一定预兆。
（3）斜压破坏：这种破坏发生在剪跨比很小或腹板宽度很窄的T形梁或I形梁上。
发生这种破坏时破坏荷载很高，但变形很小，箍筋不会屈服，属于脆性破坏。
验收时应注意不要千篇一律的只看图集节点，这只是局部，首先应该确定的前提时所有钢筋规格型号尺寸等是否和图纸一致，主要控制项目保证了再去看局部节点做法。
