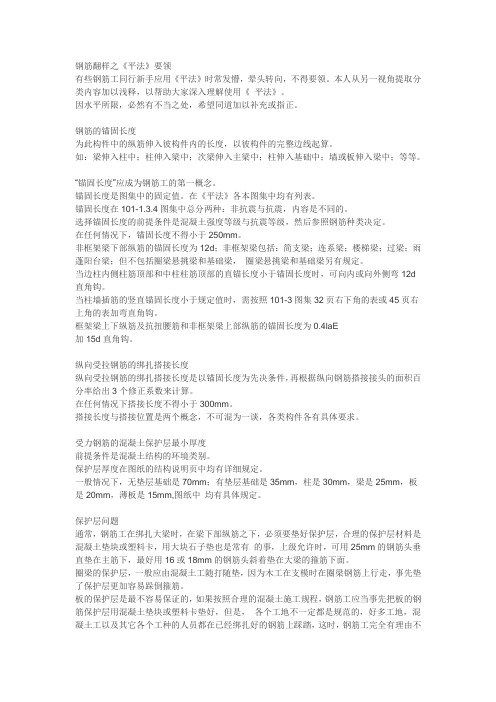

钢筋翻样之《平法》要领有些钢筋工同行新手应用《平法》时常发懵，晕头转向，不得要领。
本人从另一视角提取分类内容加以浅释，以帮助大家深入理解使用《平法》。
因水平所限，必然有不当之处，希望同道加以补充或指正。
钢筋的锚固长度为此构件中的纵筋伸入彼构件内的长度，以彼构件的完整边线起算。
如：梁伸入柱中；柱伸入梁中；次梁伸入主梁中；柱伸入基础中；墙或板伸入梁中；等等。
“锚固长度”应成为钢筋工的第一概念。
锚固长度是图集中的固定值。
在《平法》各本图集中均有列表。
锚固长度在101-1.3.4图集中总分两种：非抗震与抗震，内容是不同的。
选择锚固长度的前提条件是混凝土强度等级与抗震等级，然后参照钢筋种类决定。
在任何情况下，锚固长度不得小于250mm。
非框架梁下部纵筋的锚固长度为12d；非框架梁包括：简支梁；连系梁；楼梯梁；过梁；雨蓬阳台梁；但不包括圈梁悬挑梁和基础梁，圈梁悬挑梁和基础梁另有规定。
当边柱内侧柱筋顶部和中柱柱筋顶部的直锚长度小于锚固长度时，可向内或向外侧弯12d 直角钩。
当柱墙插筋的竖直锚固长度小于规定值时，需按照101-3图集32页右下角的表或45页右上角的表加弯直角钩。
框架梁上下纵筋及抗扭腰筋和非框架梁上部纵筋的锚固长度为0.4laE加15d直角钩。
纵向受拉钢筋的绑扎搭接长度纵向受拉钢筋的绑扎搭接长度是以锚固长度为先决条件，再根据纵向钢筋搭接接头的面积百分率给出3个修正系数来计算。
在任何情况下搭接长度不得小于300mm。
搭接长度与搭接位置是两个概念，不可混为一谈，各类构件各有具体要求。
受力钢筋的混凝土保护层最小厚度前提条件是混凝土结构的环境类别。
保护层厚度在图纸的结构说明页中均有详细规定。
一般情况下，无垫层基础是70mm；有垫层基础是35mm，柱是30mm，梁是25mm，板是20mm，薄板是15mm,图纸中均有具体规定。
保护层问题通常，钢筋工在绑扎大梁时，在梁下部纵筋之下，必须要垫好保护层，合理的保护层材料是混凝土垫块或塑料卡，用大块石子垫也是常有的事，上级允许时，可用25mm的钢筋头垂直垫在主筋下，最好用16或18mm的钢筋头斜着垫在大梁的箍筋下面。
现行与钢筋计算相关规范一、关于平法：1、平法系规范规程的应用细则延伸，是规范的具体化和细化。
平法钢筋构造设计依据是混凝土等设计规范，平法处于规范的下游，平法不能脱离和突破规范。
其节点构造与03G3 29大同小异。
2、平法是一种参考性的方法，设计者可以有所创新，钢筋翻样也不一定要拘泥于平法。
3、平法远没有囊括钢筋工程全部，主要解决普遍性问题,钢筋节点构造贫乏。
有许多特殊性问题和技术有待突破。
二、钢筋锚固（一）原则：1、梁受拉钢筋在端支座的弯锚，其弯锚直段≥0.4laE，弯钩段为15d并应进入边柱的“竖向锚固带”，且应使钢筋弯钩不与柱纵筋平行接触的原则（边柱的“竖向锚固带”的宽度为：柱中线过5d至柱纵筋内侧之间）；2、受力纵筋在端支座的锚固不应全走保护层的原则，当水平段走混凝土保护层时，弯钩段应在尽端角筋内侧“扎入”钢筋混凝土内；3、当抗震框架梁往中柱支座直通锚固时，纵筋应过中线+5d且≥Lae的原则；4、梁受拉纵筋受力弯钩为15d、柱偏拉纵筋弯钩、钢筋构造弯钩为12d的原则；5、墙身的第一根竖向钢筋、板的第一根钢筋距离最近构件内的相平行钢筋为墙身竖向钢筋与板筋分布间距1/2的原则；6、当两构件配筋“重叠”时不重复设置且取大者的原则；7、节点内钢筋锚固不应平行接触的原则。
（二）柱墙：1、变截面柱墙插筋锚固为1.5Lae2、墙上柱纵筋锚固为1.6Lae3、上柱比下柱多出的钢筋锚固为1.2Lae4、下柱比上柱多出的钢筋锚固为1.2Lae5、上柱直径大于下柱时应将下层柱的连接位置移到柱的上端,上柱连接位置下移。
6、顶层边角柱外侧钢筋全部伸入梁板内,长度为梁底以上1.5Lae。
也可采用12D(此时屋面梁上部弯折长度须为1.7Lae,避免节点顶部钢筋拥挤)和1.5Lae+20D（当柱外侧配筋率>1. 2%)7、顶层中柱12D,当直锚长度大于锚固长度时可采取直锚。
8、暗柱和墙顶层锚固为Lae (自板底)。
砌体结构平法知识讲解从计算设置学平法之九——砌体结构的计算设置介绍砖混结构的特点：承重主要是砖、砌块，混凝土的马牙槎柱、拉结筋与圈梁一起使建筑更整体、更坚固。
目前，框架结构中砖混部分，主要是用于填充墙、跨度较大墙、阳台、屋面女儿墙、出屋面构筑物等。
在施工过程中，一般是先扎好构造柱钢筋，再砌墙，布置砌体加筋、圈梁、过梁，最后浇注构造柱混凝土，或者分段浇注。
在框架结构中，一般是在有构造柱位置，框架梁顶和底预留钢筋，在框架柱上预留砌体拉结筋。
下面我们一起来学习一下砖混结构中各构件的特点及钢筋的计算：一、算量基本方法:一、构造柱：构造柱的计算与框架柱是有区别的。
框架柱各构造都可参照03G101图籍计算，而构造柱较多是大样直接给出了长度等值，所以构造柱创造性很大，基本没有严格的规范，但是也有规律可循。
构造柱分类：砌体结构计算设置中，第8项【是否属于砖混结构】。
选择“是”，按照砖混结构构造柱计算；选择“否”，按照框架填充墙构造柱计算。
下面就分别介绍两种结构中构造柱的算法：（一）砖混结构：1.基础层（1）纵筋①构造柱下有混凝土基础或圈梁，构造柱则以混凝土基础或圈梁生根，纵筋插筋长度=基础层层顶标高-基础底标高-混凝土基础厚度或圈梁高度+基础内锚固lae+Lle；构造柱内纵筋的锚固长度Lae、搭接长度Lle在03G363图籍第5页中给出了取值：B16 C20 640 800A12 C20 420 480A14 C20 490 560A16 C20 560 640根据03G363图籍第22页，构造柱锚入混凝土基础。
在软件中，通过【节点设置】中【构造柱遇混凝土基础插筋节点】中节点一来实现，见下图：其中节点二是按传统算法，即纵筋伸至基底弯折，与框架柱相似，但此处的弯折一般会在总说明或备注里给出，而不需要像框架柱那样去判断。
②构造柱下无混凝土基础或圈梁时，构造柱伸入基础砖墙内。
底层纵筋长度=500+室内外高差+Lle (其中：Lle是楼层（首层）地面标高以上的搭接长度)根据03G363图籍第20页在软件中，通过【节点设置】中【构造柱遇非混凝土基础插筋节点】来实现，见下图：绑扎：底层纵筋长度 = 当前层当前位置柱顶标高?当前层当前位置柱底标高 - 保护层 + 上层露出长度 + LlE焊接：底层纵筋长度 = 当前层当前位置柱顶标高 - 当前层当前位置柱底标高 - 保护层 + 上层露出长度（2）箍筋：长度=(b-2*保护层+h-2*保护层)*2+2*弯折长度+8*d构造柱遇混凝土基础：根数=2(取计算设置中的设定值)+ceil((基础层高-基础厚度-起步)/加密间距)+1注：当(基础层高-h)<=0时，N=2(取计算设置中的设定值)构造柱遇非混凝土基础：根数=ceil（(底层纵筋长度-起步）/加密间距)+12.中间层：（1）纵筋截面无变化：中间层钢筋连续通过：纵筋长度=层高+搭接（绑扎），纵筋长度=层高-500+500（焊接）截面有变化：有两种情况。
一、概述：1、平法的产生：国内传统设计方法效率低、质量难以控制。
日本的结构图纸没有节点构造详图，节点构造详图由建筑公司（施工单位）进行二次设计，设计效率高、质量得以保证。
美国的结构设计只给出配筋面积，具体配筋方式由建筑公司搞。
据此中国传统的设计方法也必须改革。
2、平法的原理：设计流程：设计结构体系—〉结构分析（力学分析）—〉结构施工图设计。
结构设计是一种是商品，有使用价值和价值，是一种特殊的商品，分为创造性劳动和重复性劳动（非创造性劳动）。
现在由结构工程师完成创造性设计部分（创造性劳动），节点构造、节点外构造不是结构工程师的劳动成果，是抄的规范。
（注：节点构造是算不出来的，是由研究人员试验出来的。
）传统的单构件正投影表示方法将创造性劳动和非创造性劳动混在一起，节点内构造和节点外构造的设计属于重复性劳动（非创造性劳动）。
基于此产生了结构标准化、构造标准化的思路，用数字化、符号化的表示方法即平面整体表示方法表示创造性设计。
平面整体设计方法，含表示方法和标准图两部分。
节点构造标准化后，施工公司的劳动量加大。
3、平法的应用：1991年9月份平法开始在山东应用于工程，开始推广平法。
构造图适合于所有的构件，平法一张图上都有，走哪看哪，非常方便。
平法推出后，有坚决支持、坚决反对、不表态三种人，后来将专利贡献给国家，成为国家标准。
平法是给从事结构设计与施工的专业人员看的，提高了科技含量，不让非专业人员看懂，设计方法的改革也促进了施工单位技术人员水平的提高。
平法是结构设计领域的一次革命，提高效率两倍以上，能够使中国结构界不合理的人员配置情况得到改善。
现在，3个建筑师配1个结构师。
二、柱平法：1、定义疑问：（1）嵌固部位是指地下室顶板处，地面以下的结构构造（含地下室部分）划归基础结构（待出图集）。
嵌固部位以下箍筋也划归到基础结构部位，不归本图集。
（2）柱钢筋总截面为柱截面面积b×h，梁钢筋总截面为梁有效截面面积b×h0，h0为梁高扣单排钢筋35mm、双排钢筋60mm后的数值。
钢筋安装中应注意的几个结构构造问题摘要：钢筋工程是房屋建筑工程中一个非常重要的分项工程，其施工的正确性和质量好坏直接影响结构的安全。
目前，施工人员主要根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1,下简称《平法》）进行钢筋的安装，如果现场施工人员、监理人员对施工验收规范以及设计规范不熟悉，结构设计总说明不够明确；设计人员没有针对工程的具体特点进行技术交底；钢筋安装就会出现一些偏差。
下面结合本人在工程实践中发现的比较突出、容易忽视的几个问题来加以分析。
关键词：钢筋安装结构构造规范平法钢筋工程是房屋建筑工程中一个非常重要的分项工程，其施工的正确性和质量好坏直接影响结构的安全。
目前，施工人员主要根据《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1,下简称《平法》）进行钢筋的安装，如果现场施工人员、监理人员对施工验收规范以及设计规范不熟悉，结构设计总说明不够明确；设计人员没有针对工程的具体特点进行技术交底；钢筋安装就会出现一些偏差。
下面结合本人在工程实践中发现的比较突出、容易忽视的几个问题来加以分析。
1 梁柱纵筋《平法》中对框支梁、框架梁、框架柱均有详细的配筋构造详图，可参照选用，这里须注意以下几个方面：（1）顶层端节点处是较容易出现问题的部位，应正确选择连接的构造详图，一种是柱纵筋伸入梁内(图1)，另一种是梁纵筋伸入柱内(图2)，前一种方式柱纵筋伸入梁内与梁上部纵筋搭接长度≥1.5LaE，且至少要保证有65%AS1（AS1-—柱外侧纵筋总面积）的柱纵筋伸入梁内，梁宽范围以外的柱纵筋可以伸入现浇板内。
当柱外侧纵筋配筋率＞1.2%时，还应分两次截断，两个断点相距20d，当采用后一种方式时，梁纵筋伸入柱内竖直段长度≥1.7L aE，当梁上部纵筋配筋率＞1.2%时，也应分两次截断，断点相距20d，究竟采用哪一种方式，视柱施工缝留设位置而定，通常柱施工缝留在梁底或梁底下100mm，多采用第一种方式，当采用第二种方式时，必须把柱的施工缝留在1.7LaE或1.7LaE +20d以下。
山西神剑建设监理有限公司监理工程师培训教材之七平法技术应用讲解张红武平法技术应用讲解第一章概述一、“平法”概念“平法”是指“建筑结构平面整体设计方法”的简称。
平面整体设计方法，概括来讲，是把结构构件的尺寸和配筋，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
二、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：结构设计总说明、基础及地下结构、柱墙结构、梁结构、楼板及楼梯结构，各子系统有明确的层次性、关联性、功能性和相对完整性和功能性。
1.层次性：设计总说明基础及地下结构柱、墙梁楼梯，均为完整的子系统。
2.关联性：结构设计总说明与基础、柱、剪力墙、梁、楼板及楼梯关联；柱、墙以基础及地下结构为支座柱、墙与基础及地下结构为关联；梁以柱（墙）为支座梁与柱（墙）关联；楼板及楼梯以梁、墙为支座楼板及楼梯与梁、墙关联。
3.相对完整性：基础及地下结构自成体系，柱及墙自成体系，梁自成体系，板与楼梯自成体系。
4．功能性：（1）结构设计总说明——属于整个结构的纲领性文件，其功能是对结构进行整体介绍，并对各个部分作出相关规定的通用规定；（2）基础及地下结构平法施工图——其功能为表达全部基础构件的设计要素及构造，以及关联表达其所支承的柱或剪力墙的定位；（3）柱及剪力墙结构平法施工图——其功能为表达全部柱及剪力墙构件的设计要素及构造，以及关联表达其所支承的梁或板的定位；（4）梁结构平法施工图——其功能为表达全部梁构件的设计要素及构造，以及关联表达其所支承的楼板与楼梯的定位；（5）楼板与楼梯结构平法施工图——其功能为表达自身的设计要素及构造。
三、“平法”应用原理1.将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分。
两部分为对应互补关系，合并构成完整的结构设计；2.设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3.重复性设计内容部分：主要是节点构造和杆件构造以“广义标准化”方式编制成国家建筑标准构造设计。
平法识图之认识与总结这个学期里我们学习了关于平法识图的知识，通过一段时间的的学习，对平法识图有了一些新的认识和看法，通过老师的讲解、课本的介绍加上自己的查阅也进一步学习到它给人们带来的便利和价值。
平面表示法，是指混凝土结构施工图平面整体表示方法（简称平法），是把结构构件的尺寸和钢筋等，按照平面整体表示方法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图的方法。
平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。
它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法，是混凝土结构施工图设计方法的重大改革。
一、梁平法1、原位标注（1）梁支座上部纵筋数量、等级和规格，写在梁上方，靠近支座。
当上部纵筋多于一排时, 用斜线“/”将各排纵筋自上而下分开。
如：6φ25 4/2：上一排纵筋为4φ25,下一排纵筋为2φ25。
同排纵筋有两种直径时, 用加号“+”将两种直径的纵筋相连, 写时将角部纵筋写在前面。
（2）梁下部纵筋数量、等级和规格，写在梁下方，且靠近跨中。
梁的集中标注中分别注写了梁上部和下部均为贯通的纵筋值时,则不需要在梁下部重复做原位标注。
当下部纵筋多于一排时,用斜线“/”将各排纵筋自上而下分开。
当梁下部纵筋不全部伸入支座时, 将梁支座下部纵筋减少的数量写在括号内。
6φ25 2 (- 2)/4, 则表示上排纵筋为2φ25, 且不伸入支座, 下排纵筋为4φ25, 全部伸入支座。
（3）若集中标注的内容在原位标注中出现，且内容不同时，以原位标注为准。
2、集中标注包括梁编号、梁截面尺寸、梁箍筋（包括钢筋级别、直径、加密区与非加密区间距及肢数值,如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍）、梁上部贯通筋或架立筋根数（当同排纵筋中既有贯通筋又有架立筋时，应用加号“+”将贯通筋和架立筋相连。
钢筋平法计算手册第一章钢筋计算相关知识一、“平法”基本原理“平法”视全部设计过程与施工过程为一个完整的主系统，主系统由多个子系统构成：基础结构、柱墙结构、梁结构、板结构，各子系统有明确的层次性、关联性和相对完整性。
1、层次性：基础→柱、墙→梁→板，均为完整的子系统；2、关联性：柱、墙以基础为支座→柱、墙与基础关联；梁以柱为支座→梁与柱关联；板以梁为支座→板与梁关联；3、相对完整性：基础自成体系，柱、墙自成体系，梁自成体系，板自成体系。
二、“平法”应用原理1、将结构设计分为“创造性设计”内容与“重复性”（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计；2、设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分；3、重复性设计内容部分：主要是节点构造和杆件构造以《广义标准化》方式编制成国家建筑标准构造设计。
正是由于“平法”设计的图纸拥有这样的特性，因此我们在计算钢筋工程量时首先结合“平法”的基本原理准确理解数字化、符号化的内容，才能正确的计算钢筋工程量。
三、钢筋计算原理我们在计算钢筋工程量时，其最终原理就是就算钢筋的长度。
如（图1）（图1）四、钢筋的公称截面面积、计算截面面积及理论重量――GB50010-2002注：表中直径d=8.2mm的计算截面面积及理论重量仅适用于有纵肋的热处理钢筋五、混凝土结构的抗震等级――GB50010-2002注：1、丙类建筑应按本地区的设防烈度直接由本表确定抗震等级；其他设防类别的建筑，应按现行国家标准《建筑抗震设计规范》GB50011的规定调整设防烈度后，再按本表确定抗震等级；2、建筑场地为I类时，除6度设防烈度外，应允许按本地区设防烈度降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低；3、框架-剪力墙结构，当按基本振型计算地震作用时，若框架部分承受的地震倾覆力矩大于结构总地震倾覆力矩的50%，框架部分应按表中框架结构相应的抗震等级设计；4、部分框支剪力墙结构中，剪力墙加强部位以上的一般部位，应按剪力墙结构中的剪力墙确定其抗震等级。
写此文的愿意，是想给我的徒弟们总结一下学习使用《平法》的参考资料，顺便发到论坛里，试图请坛友们帮助指导修改一下。
下面接着唠叨，只要读者不烦，我就高兴。
先讨论一下板扣筋重叠问题很感谢一丁老师，提到板扣筋在重叠时，其上面的做成一字型，即只下料不打钩，由此进一步设想，把不打钩的直棍型的放到下面不是更好么？也不超高，算计好了，又省料又省工，我想，这在理论上只可以探讨，付诸实施恐怕不行，施工监理肯定不允许。
监理只认规范。
至于扣筋的脚长，还是按板厚减去两公分最为实用，前些年我都是减10mm，当浇筑混凝土时，老板总是嫌混凝土超厚扣筋的钩超高，太浪费混凝土，经研究找出的原因是，1.在成型扣筋的脚时常有偏差，2.混凝土经过震捣，有自动抬高板钢筋的现象，3.在板扣筋重叠处加高了一个扣筋直径。
为防止在扣筋重叠处超高，通常是把下一层的扣筋脚掰斜不使直立，这样就好了。
再说混凝土工也在时刻控制板厚，超高了增加工作量他也不干。
搭接位置主要是指绑扎搭接，关于搭接位置，各种构件各有各的要求，不可一概而论。
有些重要构件，当受力纵筋直径超过规定值，16或22或25或28时，就不允许绑扎搭接而只许机械连接，甚至不允许出现连接点。
作为钢筋工，最最重要的一点，是要知晓钢筋在各构件中各部位的物理作用，钢筋在混凝土中主要起受拉作用，其次起受剪作用，受剪其实是受拉的一种变形，再次起受扭作用。
钢筋的接头，是这根钢筋的薄弱点，往坏处想，便是危险点或者是事故点，所以要格外加小心，要注意，要把这个不良点放在不吃劲的地方。
钢筋的接点，一不能放在受拉最大处，二不能放在受剪处，三不能放在受扭最大处。
正弯矩梁的净跨度中段下部三分之一是受拉最大部位，越靠近跨中受拉力越大；净跨度距支座的三分之一区段内是受剪最大部位而且越靠近支座受剪力越大；净跨度下部三分之一至四分之一之间靠近支座这两小段受拉力最小受剪力也最小，所以这里被确定为连接区，跨中上部受拉力最小，也被确定为连接区。
