16G101-1修订主要内容1、总说明取消了原101图集中总说明第2条的平法系列图集包括的内容。
2、总说明增加了第3条中的设计依据的规范：《中国地震动参数区划图》GB18306-2015，调整了2本规范依据的版本，新增了当依据的标准进行修订或者有新的标准出版实施时，图集与规范标准不符的内容、限制或淘汰的技术产品，视为无效。
3、总说明第5条调整了图集的适用范围。
取消了原11G101-1图集中的非抗震设计。
本图集适用于抗震设防烈度为6~9度地区的现浇混凝土框架、剪力墙、框架—剪力墙和部分框支剪力墙等主体结构施工图设计。
以及各类结构中的现浇混凝土板（包括有梁盖板和无梁盖板）、地下室结构部分现浇混凝土墙体、柱、梁、板结构施工的设计。
4、平面整体标示方法制图规则中第1.0.2条图集制图规则适用范围取消了楼板部分也适用于砌体结构这句话。
（本图集制图规则适用于基础顶面以上各种现浇混凝土结构的框架、剪力墙、梁、板（有梁楼板和无梁楼板）等构件的结构施工图设计。
）5、第1.0.9条，取消了第3款非抗震设计部分的要求；调整了第5款中可选用图集构造做法的例子所在图集的页数。
在第5款的选用构造新增了非底部加强部位剪力墙构造边缘构件是否设置外圈封闭箍筋，取消了非框架梁部分的内容。
第8款增加了嵌固部位不在地下室顶板仍需考虑上部结构实际存在嵌固作用的内容。
（现第3款内容为“写明抗震设防烈度及抗震等级，以明确选用相应抗震等级的标准构造图集”；现第5款内容为“当标准构造详图有多种可选择的构造做法时写明在何部位选用何种构造做法。
当未注明时，则为设计人员自动授权施工人员可以任选一种构造做法进行施工，例如：框架顶层端节点配筋构造（本图集第67页）、复合箍筋中拉筋弯钩做法（本图集第62页）、无支撑板端部封边构造（本图集第103页）等”；第8款增加内容为“注明上部结构的嵌固部位位置，框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，也应注明”）。
11G101-1图集新要点概览一、保护层定义及其加5，在54页表及注4。
原来的保护层是指“纵筋外皮至混凝土表面的距离”，现在的保护层是指“最外层钢筋的外皮至混凝土表面的距离”，中间相差箍筋直径和一个弯折曲率，这一改进，简化了箍筋的计算，也方便了施工成型和质量检查验收，统一了计算钢筋的量取规则。
原来成型箍筋要量内净尺寸，箍筋的保护层很小很小，箍筋常常紧靠模板，除箍筋以外的纵筋都是量取外包尺寸，现在统一之后，便于箍筋量尺和成型更增加了构件的质量保证，为翻样软件简化了箍筋的计算，澄清了几十年以来保护层的模糊概念，保护层这一改改得好是一次可喜的进步。
以前的做法，梁和柱保护层是分开的不同的，且柱大于梁，梁纵筋还要放在柱纵筋的里边，现在将梁柱归在一起，将墙和板归在一起，更便于记忆更符合构件性质的实际。
那个加5很要紧，意思是说，只要混凝土强度等级等于和小于C25，保护层数值都要增加5毫米，这回保护层的活动空间可就加大了，再也不是那么的死板了。
也就是说，54页右上方的保护层最小厚度表是按照等于和大于C30的混凝土强度等级制定的。
二、锚固长度及修正系数，在53页。
新图集细化了锚固长度，分清了在不同情况下锚固长度的应用也不同，使钢筋的锚固参数的应用条件趋于精准。
在锚固长度修正系数表中，还有三个修正系数没有包含在内，即：一、二、三、四级抗震各有各自的修正系数，1.05、1.15、和1.00，基本锚固长度是按照四级抗震标准制定的。
三、机械锚固形式，在55页左上。
原来只有三项，新图集增加了三项，锚头和锚板还有两侧贴焊的方式非常实用，新图集的缺点是在机械锚固形式的应用方面没做详细说明，受现场监理人员的**，实际采用时理由不充分，这6种机械锚固来自混凝土结构设计规范，在这本规范中也没有应用场合的说明，有待国家标准院推出进一步的“司法解释”。
机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。
老图集规定在机械锚固长度范围内要设置箍筋，新图集统一规定在53页左下角的注2内。
1，问：在实际工程中，经常看到框架梁的悬挑端要进行众多内容的原位标注，这里面有哪些道理？在梁的悬挑端上要进行哪些原位标注？答：框架梁的“悬挑端”与一般的“跨”不同，也可以说它是特殊的“跨”，因为“悬挑端”的力学特征和工程做法与框架梁内部各跨截然不同。
所以，在设计图纸时，要保证在“悬挑端”有足够信息的原位标注。
在使用我们的“平法钢筋自动计算软件”时，也要在“悬挑端”做好原位标注。
需要注意的具体事项如下：1、在悬挑端的“上部跨中”的位置进行上部纵筋的原位标注。
因为悬挑端的上部纵筋是“全跨贯通”的，所以原位标注在“上部跨中”是应该的。
2、在悬挑端进行下部钢筋的原位标注。
悬挑端的下部钢筋为受压钢筋，它只需要较小的配筋就可以了，不同于框架梁第一跨的下部纵筋（受拉钢筋）。
换句话说，框架梁第一跨的下部纵筋不伸到悬挑端内，而伸到端部框架柱外侧然后拐15d的直钩。
3、在悬挑端进行箍筋的原位标注。
悬挑端的箍筋不同于框架梁集中标注的箍筋。
因为框架梁集中标注的箍筋一般都有“加密区和非加密区”的设置，例如：采用φ8@100/200(2) 这种格式。
而悬挑端的箍筋一般没有“加密区和非加密区”的区别，只有一种间距，例如：采用φ8@200(2) 这种格式。
4、在悬挑端进行梁截面尺寸的原位标注。
悬挑端一般为“变截面”构造，例如，梁根截面高度为700，而梁端截面高度为500，设梁宽300，则其截面尺寸的原位标注为：300*700/500。
在软件操作中，则把它标注在原位标注的“截面尺寸”一栏中。
2，多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应该怎么箍法？答：我的观点是：1、梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。
2、采用“大箍套小箍”方式的梁内箍的每个垂直肢（不论是双肢箍还是单肢箍的垂直肢），都应该在梁宽范围内对称分布。
3、根据上述原则，当“梁主筋为5根”时，梁内箍应该箍住第2、4两根梁主筋。
● 墙问题（18）：03G101-1有端柱时剪力墙水平钢筋直锚长度不够时，做法为直锚0.4Lae，弯锚15d，此时弯折长度较长，此处可否采用03G329-1做法，即在保证直锚大于0.4Lae的条件下，弯折长度为Lae-直锚长度。
■ 答墙问题（18）：这样做理论上应该可以，但尚未见相应的试验数据。
如果设计者选用了03G329-1，可以这样做。
03G101-1是否进行调整，拟提交专家委员会讨论。
● 墙问题（19）：剪力墙水平筋用不用伸至柱边？（在水平方向柱子长度远大于lae时）■ 答墙问题（19）：要伸至柱对边，其构造03G101-1已表达清楚，其原理就是剪力强暗柱与墙身，剪力墙端柱与墙身本身是一个共同工作的整体，不是几个构件的连接组合，不能套用梁与柱两种不同构件的连接概念。
另外请参考“答墙问题（16）”。
● 墙问题（20）：主筋与门洞两侧暗梁主筋的关系如何？■ 答墙问题（20）：连梁LL主筋与门洞两侧暗梁主筋直径相同且在同一高度时，能通则通，否则各做各。
● 墙问题（21）：门洞高度范围的独立暗柱要否设置水平筋？■ 答墙问题（21）：不设置，因为独立暗柱全高范围已设箍筋。
● 墙问题（22）：在P48页左上角“剪力墙竖向钢筋顶部构造”中，标注了“墙柱或墙身”，是不是说墙柱顶部纵向钢筋构造也是锚入屋面板或楼板LaE(La)?若是如此，那么在同页注中第一条：“端柱.小墙肢的竖向钢筋构造与框架柱相同”该如何解释？抗震情况下，端柱.小墙肢顶部纵向钢筋是该按P37.38页处理还是依据本页顶部构造？■ 答墙问题（22）：墙柱有多种（见03G101-1第12页），48页“注”将端柱和小墙肢拿出来另说系描述其特殊性。
端柱通常与框梁相连，但小墙肢未必，将两者放到一起规定有进一步研究的必要。
在抗震情况下，端柱或小墙肢顶部与框架粮相连时，应按37、38处理；顶部无框架梁时，应按48页处理（构造顶部已注明了“屋面板或楼板”）。

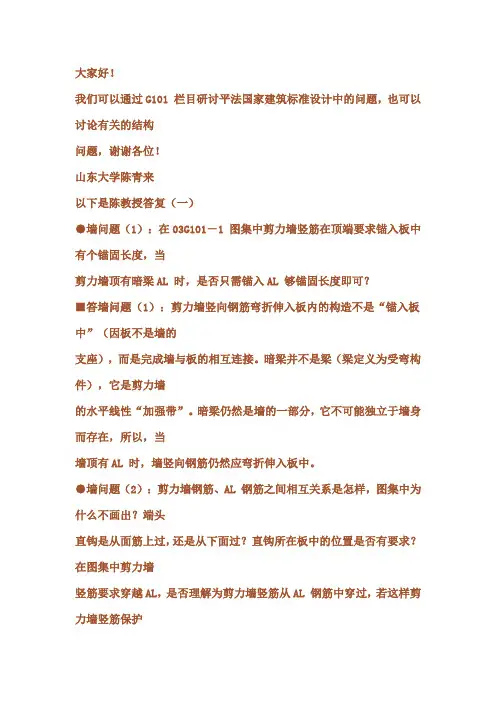

大家好！我们可以通过G101 栏目研讨平法国家建筑标准设计中的问题，也可以讨论有关的结构问题，谢谢各位！山东大学陈青来以下是陈教授答复（一）●墙问题（1）：在03G101－1 图集中剪力墙竖筋在顶端要求锚入板中有个锚固长度，当剪力墙顶有暗梁AL 时，是否只需锚入AL 够锚固长度即可？■答墙问题（1）：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。
暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。
暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL 时，墙竖向钢筋仍然应弯折伸入板中。
●墙问题（2）：剪力墙钢筋、AL 钢筋之间相互关系是怎样，图集中为什么不画出？端头直钩是从面筋上过，还是从下面过？直钩所在板中的位置是否有要求？在图集中剪力墙竖筋要求穿越AL，是否理解为剪力墙竖筋从AL 钢筋中穿过，若这样剪力墙竖筋保护层又增加了一个AL 钢筋直径？■答墙问题（2）：比较合适的钢筋绑扎位置是：（由外及内）第一层为墙水平钢筋（水平钢筋放在外侧施工方便），第二层为墙竖向钢筋及AL 箍筋，第三层为AL 纵向（水平）钢筋。
端头直钩与AL 箍筋为同一层面，所以从面筋上过。
墙筋直钩在板中的位置要看板面标高与墙顶标高的关系（特殊情况下二者可能有较小的高差），当二者一平时，墙筋直钩位置在板的上部。
●梁问题（1）：03G101-1：平法梁纵筋伸入端柱支座长度的两种计算方法：以第54-55 页为例，梁纵筋伸入端柱都有15d 的弯锚部分，如果把它放在与柱纵筋同一个垂直层面上，会造成钢筋过密，显然是不合适的。
正如图上所画的那样，应该从外到内分成几个垂直层面来布置。
但是，在计算过程中，却可以有两种不同的算法，这两种算法都符合图集的规定；第一种算法，是从端柱外侧向内侧计算，先考虑柱纵筋的保护层，再按一定间距布置（计算）梁的第一排上部纵筋、第二排上部纵筋，再计算梁的下部纵筋，最后，保证最内层的下部纵筋的直锚长度不小于0.4laE；第二种算法，是从端柱内侧向外侧计算，先保证梁最内层的下部纵筋的直锚长度不小于0.4laE，然后依次向外推算，这样算下来，最外层的梁上部纵筋的直锚部分可能和柱纵筋隔开一段距离。
1，问：在实际工程中，经常看到框架梁的悬挑端要进行众多内容的原位标注，这里面有哪些道理？在梁的悬挑端上要进行哪些原位标注？答：框架梁的“悬挑端”与一般的“跨”不同，也可以说它是特殊的“跨”，因为“悬挑端”的力学特征和工程做法与框架梁内部各跨截然不同。
所以，在设计图纸时，要保证在“悬挑端”有足够信息的原位标注。
在使用我们的“平法钢筋自动计算软件”时，也要在“悬挑端”做好原位标注。
需要注意的具体事项如下：1、在悬挑端的“上部跨中”的位置进行上部纵筋的原位标注。
因为悬挑端的上部纵筋是“全跨贯通”的，所以原位标注在“上部跨中”是应该的。
2、在悬挑端进行下部钢筋的原位标注。
悬挑端的下部钢筋为受压钢筋，它只需要较小的配筋就可以了，不同于框架梁第一跨的下部纵筋（受拉钢筋）。
换句话说，框架梁第一跨的下部纵筋不伸到悬挑端内，而伸到端部框架柱外侧然后拐15d的直钩。
3、在悬挑端进行箍筋的原位标注。
悬挑端的箍筋不同于框架梁集中标注的箍筋。
因为框架梁集中标注的箍筋一般都有“加密区和非加密区”的设置，例如：采用φ8@100/200(2) 这种格式。
而悬挑端的箍筋一般没有“加密区和非加密区”的区别，只有一种间距，例如：采用φ8@200(2) 这种格式。
4、在悬挑端进行梁截面尺寸的原位标注。
悬挑端一般为“变截面”构造，例如，梁根截面高度为700，而梁端截面高度为500，设梁宽300，则其截面尺寸的原位标注为：300*700/500。
在软件操作中，则把它标注在原位标注的“截面尺寸”一栏中。
2，多肢箍时，外箍是包住梁主筋，内箍包住几跟钢筋呢？比如梁主筋为5根，我的内箍应该怎么箍法？答：我的观点是：1、梁的主筋（不论是上部纵筋还是下部纵筋），都应该在梁宽范围内（具体说是应该在外箍宽度的范围内）均匀分布。
2、采用“大箍套小箍”方式的梁内箍的每个垂直肢（不论是双肢箍还是单肢箍的垂直肢），都应该在梁宽范围内对称分布。
3、根据上述原则，当“梁主筋为5根”时，梁内箍应该箍住第2、4两根梁主筋。
，3，还想问的是，如果梁上下钢筋根数不一样，比如上部5根下部六根这时，应该遵循什么原则？答：再补充一下“梁上下钢筋根数不一样，比如上部5根、下部6根”的问题：4、最近和施工经验丰富的工程技术人员讨论了这个问题，他介绍了他们在工程施工中的习惯做法：把梁的6根下部纵筋按间距均匀来布置。
梁的5根上部纵筋的第2根和第4根与梁下部纵筋的第2根和第5根分别上下对齐，梁上部纵筋的第3根就布置在梁的正中央。
（按四肢箍）其内箍套住梁上部纵筋的第2根和第4根（也就是梁下部纵筋的第2根和第5根）——这样保证了内箍的垂直肢是垂直的。
7、这样，又得出了梁钢筋布置的一条原则：纵向受拉钢筋优先均匀布置。
（在本例中，梁的下部钢筋是纵向受拉钢筋，所以优先把梁的6根下部纵筋按间距均匀来布置。
）：陈教授要是按您的说法，那么小箍与外围大箍的重叠部分不是太长了吗？答：1、为了“实现受力纵筋的均匀分布”，有时小箍与外围大箍的重叠部分长了一点，也是在所难免。
2、“小箍”宽度的计算，应该以“实现受力纵筋的均匀分布”为控制条件，而不应以“箍筋立柱均匀分布”为控制条件。
问：03G101-1图集关于纯悬挑梁（XL）和各类梁的悬挑端配筋构造有哪些规定？其上部纵筋和下部纵筋各有什么特点？答：纯悬挑梁（XL）和各类梁的悬挑端的主筋是上部纵筋。
03G101-1图集第66页是这样说的：1、第一排上部纵筋，“至少两根角筋，并且不少于第一排纵筋的二分之一”的上部纵筋一直伸到悬挑梁端部，再拐直角弯直伸到梁底。
“其余纵筋弯下”（即钢筋不下弯45度的斜坡）。
例如：第一排上部纵筋有4根，则第1、4两根一直伸到悬挑梁端部，第2、3两根在端部附近弯下45度的斜弯。
再例：第一排上部纵筋有5根，则第1、3、5三根一直伸到悬挑梁端部，第2、4两根在端部附近弯下45度的斜弯。
2、第二排上部纵筋伸到悬挑端长度的0.75 处。
3、纯悬挑梁（XL）的上部纵筋在支座的锚固：图上的标注为“伸至柱对边（柱纵筋内侧）且≥0.4La”。
而在“注1”中指出：“当纯悬挑梁的纵向纵筋直锚长度≥La且≥0.5hc+5d时，可不必往下弯锚；当直锚伸至对边仍不足La时，则应按图示弯锚；当直锚伸直对边仍不足0.4La时，则应采用较小直径的钢筋。
”——可见，纯悬挑梁的锚固方式和做法，与框架梁在端支座上的锚固方式和做法相同。
4、至于纯悬挑梁和各类梁的悬挑端的下部纵筋在支座的锚固：其锚固长度螺纹钢为12d，光面钢筋为15d 。
：框架梁第一跨的下部纵筋是否一直伸到悬挑端上去？回答是：不应伸到悬挑端上去。
因为这两种钢筋的作用截然不同：框架梁第一跨的下部纵筋是受拉钢筋，它一般配筋较大；而悬挑端的下部钢筋是受压钢筋，它只需要较小的配筋就可以了。
所以，框架梁第一跨的下部纵筋的做法是伸到边柱进行弯锚；而悬挑端的下部钢筋是插入柱内直锚即可。
第一个问题：有人问，纯悬挑梁和各类梁的悬挑端是否考虑抗震？回答是：在设计时不考虑抗震。
你看看图集中计算锚固长度时使用“La”而不是使用“LaE”就明白了。
第二个问题：上述第“1”条中“上部纵筋一直伸到悬挑梁端部，再拐直角弯直伸到梁底”的问题。
从图中在钢筋图形旁边标注“≥12d”，于是有些人以为钢筋的直钩长度等于12d即可。
可是陈青来教授说，大家要注意“图形语言”，在大样图中钢筋的直钩一直通到梁底。
所以，正确的理解是：钢筋直钩一直通到梁底，同时≥12d 。
第三个问题：上述第“1”条中第一排上部纵筋“弯下”45度的做法仅适用于“长悬挑梁”——这个问题另列专题在后面讨论。
：纯悬挑梁（XL）和各类梁的悬挑端的主筋是上部纵筋。
03G101-1图集第66页是这样说的：1、第一排上部纵筋，“至少两根角筋，并且不少于第一排纵筋的二分之一”的上部纵筋一直伸到悬挑梁端部，再拐直角弯直伸到梁底。
“其余纵筋弯下”（即钢筋不下弯45度的斜坡）。
解释中的：（即钢筋不下弯45度的斜坡）“不下弯”是否是笔误，按例子其余钢筋在端部附近弯下45度的斜弯。
答：你看得很仔细，非常感谢。
“不下弯”确是笔误，应为：1、第一排上部纵筋，“至少两根角筋，并且不少于第一排纵筋的二分之一”的上部纵筋一直伸到悬挑梁端部，再拐直角弯直伸到梁底。
“其余纵筋弯下”（即在端部附近钢筋下弯45度的斜坡）。
悬挑梁的支座，有负筋的话，那负筋的长度按长跨吗＞＼比如啊，两跨，悬挑的左边是６米，悬挑２米，那负筋一直伸到悬挑端部吗？要弯下吗？我们这边对于悬挑有一个详图的，就是角筋啊，一直伸到悬挑端部，弯下，再往根部伸两宽加５０，在上弯４５度，再往根部伸２０倍钢筋直径．还有股金开口一定要放下面吗？（一般人家多这样做，如果股金开口放在上面可以吗？答： 1、悬挑梁的“负筋”——也就是悬挑梁的主要受力钢筋（受拉钢筋），它应该在整个悬挑长度“满布”。
比如你所举的例子，就是在“悬挑２米”的长度范围贯通布筋——当伸至尽端时，向下拐至梁底。
这一点在03G101-1图集第66页说得明白，我在“平法讲座”正讲到悬挑梁的构造要求，你可以继续看看。
2、关于“悬挑有一个详图的，就是角筋啊，一直伸到悬挑端部，弯下，再往根部伸两宽加５０，在上弯４５度，再往根部伸２０倍钢筋直径”这样的问题，我也曾经和陈青来教授讨论过，他说，悬挑钢筋的形状没必要搞得如此复杂，按标准图集即可。
不过，我认为，如果某个具体工程的设计师已经做出这样的设计，那么还是应该按照设计师的要求去施工。
因为在具体工程中，设计师是优先于标准图集的。
3、关于“箍筋”的开口朝向问题，我前天在回答“关于箍筋的问题”时已经详细回答过了，你可以翻开看看。
问：1、梁的下部纵筋一定要在中间支座锚固吗？2、从03G101-1图集第54页的图中，两边钢筋的切断点都在中间支座上，可否理解为两边钢筋在中间支座搭接？3、不是说“能通则通”吗？支座两边直径相同的钢筋贯穿中间支座，不是可以降低支座处的钢筋拥挤程度吗？答：1、从03G101-1图集第54页的图中可以看出，框架梁的下部纵筋一般都在中间支座锚固。
其锚固长度同时满足两个条件：(1) ≥ LaE(2) ≥ 0.5hc + 5d （即是“超过柱中心线5d” ）2、第54页图中所示的“梁下部纵筋在中间支座的构造”，说的是“钢筋锚固”，而不是“钢筋搭接”。
“钢筋搭接”是两根钢筋之间的行为，“钢筋锚固”是一根钢筋对于支座的行为。
图中所标出的“锚固长度”是每根钢筋从支座边缘到切断点的距离。
按锚固长度两个条件之一的“≥LaE”来看，下部纵筋的切断点一般应该伸过支座的另一边了，而不是“在支座内部”了。
3、“能通则通”一般是对于梁的上部纵筋说的，梁的上部纵筋在中间支座上“能通则通”，而上部纵筋可以在上部跨中1/3跨度的范围内进行连接。
但是，梁的下部钢筋不能在支座上“能通则通”、而让钢筋在下部跨中进行连接。
因为，下部跨中是正弯矩最大的地方，钢筋是不允许在此范围内连接的。
再问：2005年10月21日听了陈青来教授的讲座：下部钢筋也能连通布置，可以在支座处1/3跨度的范围内连接（一般用机械连接）。
答：陈青来教授讲的是两点不同的意思：1、对于“非抗震框架梁”来说，可以在“支座处1/3跨度的范围内连接”，因为这里没有正弯矩。
——03G101-1图集也已经肯定了这一点。
2、如果采用一级机械连接，可以在任何位置上进行连接。
因为一级机械连接经过国家的多次试验，证明是相当可靠的（拉力试验的钢筋破坏点都不在机械连接处）。
问： 03G101-1图集第65页中间支座上部纵筋的延伸长度，只在第一排钢筋上面标注尺寸“Ln / 3” 。
现在工程中出现了中间支座第二排上部纵筋，其延伸长度如何处理？是否可按“框架梁”的“Ln / 4”来处理？答：答案是肯定的，非框架梁的中间支座上部纵筋的延伸长度同“框架梁”。
根据如下：03G101-1图集第28页第4节“梁支座上部纵筋的长度规定” 第4.4.1条：“为方便施工，凡框架梁的所有支座和非框架梁（不包括井字梁）的中间支座上部纵筋的延伸长度a0值在标准构造详图中统一取值为：第一排非通长筋及与跨中直径不同的通长筋从柱（梁）边起延伸至Ln / 3位置；第二排非通长筋延伸至Ln / 4位置。
”问：非框架梁L配筋构造：图集第65页1、中间支座的上部纵筋（支座负筋）延伸长度为Ln1 /3 。
2、端支座的上部纵筋延伸长度标注值为Ln1 /5 ，然而后面还跟着一个“（Ln1 /3）”。
非框架梁端支座的上部纵筋延伸长度取Ln1 /5 还是Ln1 /3？什么时候取Ln1 /5 ？什么时候取Ln1 /3 ？答：非框架梁L配筋构造：图集第65页1、一般情况下，梁端部上部纵筋取 Ln1 /5 （Ln1为本跨的跨度值）。
2、图题“非框架梁L配筋构造”的下方有一附注“（括号内的数字用于弧形非框架梁）”。
