北信源终端安全管理系统802.1x准入流程北信源终端安全管理系统802.1x准入流程1．802.1x的认证过程可以描述如下(1) 客户端（PC）向接入设备（交换机）发送一个EAPoL-Start 报文，开始802.1x认证接入;(2) 接入设备（交换机）向客户端（PC）发送EAP-Request/Identity 报文，要求客户端（PC）将用户名送上来;(3) 客户端（PC）回应一个EAP-Response/Identity给接入设备（交换机）的请求，其中包括用户名;(4) 接入设备（交换机）将EAP-Response/Identity报文封装到RADIUS Access-Request报文中，通过路由器发送给认证服务器;(5) 认证服务器产生一个Challenge，通过接入设备（交换机）将RADIUS Access-Challenge报文发送给客户端（PC），其中包含有EAP-Request/MD5-Challenge;(6) 接入设备（交换机）通过EAP-Request/MD5-Challenge发送给客户端（PC），要求客户端（PC）进行认证(7) 客户端（PC）收到EAP-Request/MD5-Challenge报文后，将密码和Challenge做MD5算法后的Challenged-Pass-word，在EAP-Response/MD5-Challenge回应给接入设备（交换机）(8) 接入设备（交换机）将Challenge，Challenged Password和用户名一起送到RADIUS服务器，由RADIUS服务器进行认证(9)RADIUS服务器根据用户信息，做MD5算法，判断用户是否合法，然后回应认证成功/失败报文到接入设备（交换机）。

如果成功，携带协商参数，以及用户的相关业务属性给用户授权。

如果认证失败，则流程到此结束;(10) 如果认证通过，用户通过标准的DHCP协议(可以是DHCP Relay) ，通过接入设备（交换机）获取规划的IP地址;(11) 如果认证通过，用户正常上网。

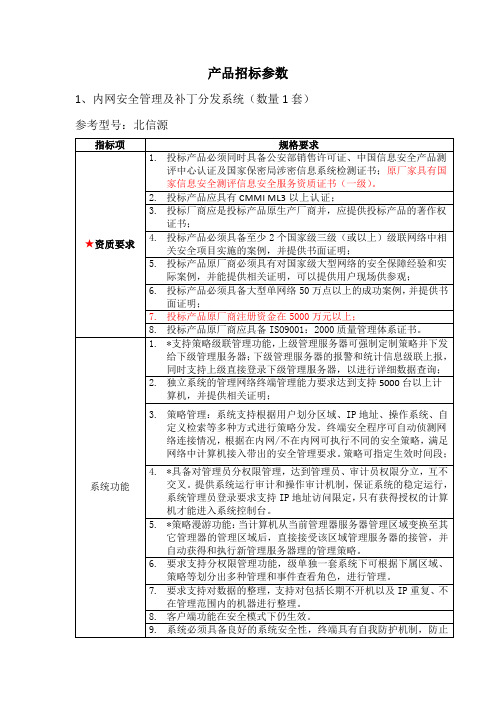

北信源内网安全管理系统用户使用手册Newly compiled on November 23, 2020北信源内网安全管理系统用户使用手册北京北信源软件股份有限公司二〇一一年支持信息在北信源内网安全管理系统使用过程中，如您有任何疑问都可以通过访问我公司网站或者致电我司客服中心获得帮助和支持！热线支持：400-8188-110客户服务电话：在您使用该产品过程中，如果有好的意见或建议的话也请联系我们的客服中心，感谢您对我公司产品的信任和支持！正文目录图目录表目录第一章概述特别说明北信源终端安全管理系列产品由《北信源内网安全管理系统》、《北信源补丁及文件分发管理系统》、《北信源主机监控审计系统》、《北信源移动存储介质使用管理系统》、《北信源网络接入控制管理系统》及《北信源接入认证网关》6大套件构成。

本手册内容将随着北信源软件的不断升级而改变(以光盘中电子版发行时为最新版)，恕不另行通知。

需要者请从北信源公司网站下载本手册的最新电子版或者直接联系北信源公司索取。

本手册与本系统的安装配置手册中的所有图片均为示意图，请以实际产品为准。

本使用手册为北信源终端安全管理系列产品通用说明书。

若您独立购买《北信源内网安全管理系统》或《北信源补丁及文件分发管理系统》等其中之一产品，本说明书的其它功能将不具备。

感谢您购买北京北信源软件股份有限公司研制开发的北信源终端安全管理系列产品。

请在使用本软件之前认真阅读本使用手册，当您开始使用该软件时，北信源公司认为您已经阅读了本使用手册。

产品构架北信源终端安全管理产品由8部分组成：WinPcap程序、SQL Server管理信息库（安装包：环境初始化程序）、Web中央管理配置平台（安装包：网页管理平台）、区域管理器(安装包：Region Manage，原区域扫描器已作为模块集成到区域管理器)、客户端注册程序（安装包：注册程序）、补丁下载服务器、管理器主机保护模块、报警中心模块。

环境初始化程序SQL Server管理信息库，建立北信源终端安全管理产品的初始化数据库。

北信源网络接入控制管理系统产品白皮书北信源软件股份声明本手册的所有容，其属于北信源软件股份（以下简称北信源公司）所有，未经北信源许可，任何人不得仿制、拷贝、转译或任意引用。

本手册没有任何形式的担保、立场倾向或其他暗示。

商标声明本手册中所谈及的产品名称仅做识别之用，而这些名称可能属于其他公司的注册商标或是，其他提到的商标，均属各该商标注册人所有，恕不逐一列明。

产品声明本手册中提到的产品功能或性能可能因产品具体型号、配备环境、配置方法不同而有所差异，由此可能产生的差异为正常现象，相关问题请咨询北信源公司技术服务人员。

免责声明若因本手册或其所提到的任何信息引起的直接或间接的资料流失、利益损失，北信源公司及其员工均不承担任何责任。

目录1.系统概述 (4)2.系统架构 (4)3.系统组成 (6)3.1.策略服务器 (6)3.2.认证客户端 (6)3.3.Radius认证服务器 (7)3.4.Radius认证系统 (7)3.5.硬件接入网关（可选配） (8)4.系统特性 (8)4.1.全面的安全检查 (8)4.2.技术的先进性 (8)4.3.功能的可扩展性 (8)4.4.系统可整合性 (9)4.5.无缝扩展与升级 (9)5.系统功能 (9)5.1.准入身份认证 (9)5.2.完整性检查功能 (10)5.3.安全修复功能 (10)5.4.管理与报表 (11)5.5.终端安全策略设置 (12)6.典型应用 (13)6.1.802.1x环境应用 (13)6.2.非802.1x环境应用 (14)6.3.VPN环境应用 (15)6.4.域环境应用 (15)1.系统概述北信源网络接入控制管理系统能够强制提升企业网络终端的接入安全，保证企业网络保护机制不被间断，使网络安全得到更有效提升。

与此同时，还可以对于远程接入企业部网络的计算机进行身份、唯一性及安全认证。

通过网络安全准入控制不仅能够将终端设备接入控制扩展到超出简单远程访问及路由器、专有协议和已管理设备的限定之外，还能够覆盖到企业网络的每一个角落，甚至是当使用者的移动设备离开企业网络时，仍能有效的提供终端设备接入控制的执行。

二层网管交换机应用——802.1x认证（网络安全接入控制）802.1x认证介绍802.1x协议作为局域网端口的接入控制机制在以太网中被广泛应用，主要解决以太网内认证和安全方面的问题。

802.1x 协议是一种基于端口的网络接入控制协议，“基于端口的网络接入控制”是指在局域网接入设备的端口这一级，对所接入的用户设备进行认证和控制。

连接在端口上的用户设备如果能通过认证，就可以访问局域网中的资源；如果不能通过认证，则无法访问局域网中的资源。

TL-SL5428 802.1x认证接入实现示例拓扑结构图中以TL-SG2224E做为中心交换机，TL-SL5428做为接入交换机，802.1x认证服务器接在TL-SG2224E上。

下面将介绍实现局域网中每台设备通过802.1x认证接入的配置过程。

1.搭建Radius认证服务器本文以试用版的WinRadius做为认证服务端。

（也可以在Windows Server 上搭建Radius认证服务器。

有关服务器的搭建方法请在网上参考相关资料）认证服务器上的配置：● 服务器IP地址：192.168.1.250● 认证端口：1812● 计费端口：1813● 密钥：fae● 服务器上设置用户账号2.配置TL-SL5428的802.1x功能● Radius配置将服务器上的相关设置对应配置在交换机上。

如果不需要进行上网计费，则不需要启用计费功能。

● 端口配置i. 不启用TL-SL5428级联端口(28端口)的802.1x认证，使认证服务器的在任何时候都能通过该端口接入网络以便认证客户端。

ii.配置其它需要认证的端口。

（TL-SL5428可同时支持基于MAC和Port的认证，这里均采用基于MAC的认证方式）注：● 如果端口的“状态”处于禁用，则该端口下的设备不需要进行认证，始终处于接入网络的状态。

● 控制类型中，“基于MAC”意为着该端口下的所有设备必需单独进行认证，认证通过后才能接入网络；“基于Port”意味着该端口下只要有一台设备认证通过，其它设备不再需要认证也能接入网络。

802.1x用户配置手册802.1x用户配置手册 (1)1 实现功能 (2)2 总体流程 (2)2.1 802.1X原理分析 (2)2.2 802.1X认证流程 (3)2.3 802.1X配置流程 (4)3 具体实现 (4)3.1 准备环境 (4)3.2管理平台配置 (4)3.2.1 建立策略 (4)3.2.2 策略说明 (5)3.2.3 策略下发 (6)3.3 Radius服务器配置 (7)3.4交换机配置 (16)各厂商交换机配置 (16)1. Cisco2950配置方法 (16)2. 华为3COM 3628配置 (17)1实现功能随着以太网建设规模的迅速扩大,网络上原有的认证系统已经不能很好的适应用户数量急剧增加和宽带业务多样性的要求，造成网络终端接入管理混乱，大量被植入木马、病毒的机器随便接入网络，给网络内部资料的保密，和终端安全的管理带来极大考验。

在此前提下IEEE推出 802.1x协议它是目前业界最新的标准认证协议。

802.1X的出现结束了非法用户未经授权进入内部网络，为企业内部安全架起一道强有力的基础安全保障。

2总体流程我们首先先了解下，802.1X协议的原来与认证过程，在与内网安全管理程序的结合中，如何设置802.1X协议，并方便了终端用户在接入方面的配置。

2.1802.1X原理分析802.1x协议起源于802.11协议，后者是IEEE的无线局域网协议，制订802.1x协议的初衷是为了解决无线局域网用户的接入认证问题。

IEEE802LAN协议定义的局域网并不提供接入认证，只要用户能接入局域网控制设备 (如LANS witch) ，就可以访问局域网中的设备或资源。

这在早期企业网有线LAN应用环境下并不存在明显的安全隐患。

但是随着移动办公及驻地网运营等应用的大规模发展，服务提供者需要对用户的接入进行控制和配置。

尤其是WLAN的应用和LAN接入在电信网上大规模开展，有必要对端口加以控制以实现用户级的接入控制，802.lx就是IEEE为了解决基于端口的接入控制 (Port-Based Network Access Contro1) 而定义的一个标准。

8021x认证客户端使用说明802.1X 认证客户端软件安装使用说明一、设置要求对于 Windows 用户，在保证计算机系统没问题的情况下，请在使用 802.1X 认证客户端之前进行如下设置：如下图所示，点击桌面的“开始”菜单，选择“设置”里面的“控制面板”，在“控制面板”窗口里，双击“网络连接”图标。

在打开的窗口中，右键点击“本地连接”图标，在弹出菜单中选择“属性”，打开本地连接“属性”的对话框。

如下图所示，选择“Internet 协议（TCP/IP）”点击“属性”按钮，选择“自动获得IP地址”和“自动获得DNS服务器地址”，点“确定”按钮。

二、客户端安装执行桌面“认证客户端.exe”，启动安装程序，如下图所示：在安装过程中，若出现“Mircrosoft Visual C++2005”则属于正常需求安装，如下图所示：注意：若用户系统装有诺顿、瑞星、360等杀毒软件或者防火墙，在安装本软件过程中，会提示用户是否允许继续安装等提示信息，则用户必须点允许安装，否则安装失败，用户不能正常认证上网。

认证客户端软件安装完成时，则显示如下图所示：可以选择“是”立即重新启动计算机或者“否”稍后重新启动计算机，点击“完成”。

三、连接网络认证双击“INode智能客户端”，如下图所示：选中“1x预设连接”按钮，点击“连接”按钮，如下图所示：然后点击1x预设连接的“属性”，打开属性对话框，若多网卡，则选择上网所用的网卡，点击“确定”，如下图所示：用户名填写的格式如下图说明：注意：技术中心的域为：tech // 公共教学的域为：teach // 宿舍的域为：dorm // 食堂的域为：mess // 机房的域为：jifang // 辅导员的域为：coach1.部门在技术中心楼的人员，用户名：自己的教工号后6位@tech2.部门在公共教学楼的人员，用户名：自己的教工号后6位@teach3.部门在食堂楼的人员，用户名：自己的教工号后6位@mess4.辅导员的用户名：自己的教工号后6位@coach5.宿舍学生的用户名：学生号@dorm举例：若部门在技术中心楼里的人员，教工号是test，则技术中心规定的域为tech，如下图所示：点击“连接”按钮，则显示连接认证信息的内容，显示连接成功，如下图所示：四、密码修改选中“1x预设按钮”，点击“操作”，选择“在线修改密码”，如下图所示:按提示输入密码信息，然后点击“确定”，显示用户密码修改成功，则如下图所示：五、断开网络认证选中“1x预设连接”，点击“断开”按钮，如上图所示，认证信息显示连接已经断开。

Configuring a W ireless C lient f or 802.1X AuthenticationApplication NoteTable o f C ontentsIntroduction & K ey C oncepts (3)What i s 802.1X? (3)Why w ould I w ant t o u se 802.1X? (4)Configuring t he S upplicant (5)Configure a W indows S upplicant ............................................. E rror! B ookmark n ot d efined.Disable S erver C ertificate V alidation (7)Automatically l ogin w ith d ifferent c redentials (9)Single s ign o n (10)EAP-­‐TLS C onfiguration (11)Configure a M ac O S S upplicant ................................................. E rror! B ookmark n ot d efined.EAP-­‐TLS C onfiguration (14)802.1X (15)Digital C ertificates a nd C ertificate A uthorities (15)Microsoft N etwork P olicy S erver (15)April-2012-1Introduction& Key ConceptsWhat is 802.1X?802.1X is an IEEE security standard for network access. Authentication is a key part of the 802.1X standard. Three devices participate in every 802.1X authentication:Supplicant – the client deviceAuthenticator – the device that controls network access (port) and passes authentication messages to the authentication serverAuthentication Server – AAA-compliant authentication serverFigure 1 - 802.1X Authentication Phase 1The supplicant responds to an authentication challenge from the authenticator and transmits its credentials. The goal of the first phase is to establish the protected tunnel (TLS) to encrypt the user credentials so they aren’t sent in the clear.April-2012-1Figure 2 - 802.1X Authentication Phase 2Once the user credentials are transmitted, the authenticator (AP) sends this information to the ZoneDirector. The ZoneDirector then submits it to the AAA server. If the authentication is successful, the authentication server notifies the authenticator, which opens the network port.These stringent requirements create very secure network access – other than authentication attempts, no traffic of any kind will be allowed onto the network - including DHCP and DNS.Why would I want to use 802.1X?802.1X is a very secure authentication and encryption standard. Unlike pre-shared key (PSK) networks, 802.1X requires a user name and password that is checked against an authentication server for every authentication. PSKs rely on a single, shared secret for all machines. 802.1X is also well suited for single sign-on, in which 802.1X authentication occurs at the same time a user signs on to a computer.April-2012-1Configuring a Windows SupplicantMost modern operating systems include an 802.1X supplicant. Although the details change from client to client, the process is the same.In this example, we will use a Microsoft Windows 7 client using Microsoft’s WLAN AutoConfig supplicant. This process is very similar for other versions of Windows when you use the built-in Microsoft supplicant.If you wish to use a 3rd-party supplicant, like Odyssey or the client utility that came with the wireless adapter, please consult their documentation for set up details.1.From the Control Panel, go to Administrative Tools and open the Services.Confirm the Microsoft WLAN AutoConfig service is running1. If it is not, start it and set it to start up automatically.2From the Control Panel, go to Network and Internet -> Manage Wireless Networks1 On Windows XP this is called Wireless Zero Config, on Windows 7 it is WLAN AutoConfig2 Starting Microsoft’s supplicant will automatically stop any other supplicants running on the machine.April-2012-1Click AddIn the next screen, select Manually create a network profileApril-2012-1Enter your SSID name, security and encryption typeClick Next to create the profileAt this point, it’s a good idea to review some of the more common options that may also be needed for this supplicant.3Disable Server Certificate ValidationIf you RADIUS server is not using a certificate from a known CA, you might want to temporarily disable the Validate server certificate box. This will prevent the client from validating the server’s certificate – although it will still require a certificate.1.From the list of profiles, right-click the 802.1X profile and Properties3 If you’ve done everything right and followed every step, you can probably skip the rest of this section. Or you could read it anyway – just in case.April-2012-1Click the Security tabClick the Settings buttonThis opens the PEAP configuration dialogueApril-2012-1Unselecting the Validate server certificate option will cause the client to accept any correctly formatted certificate from the server.Security best practices dictate the client should always validate the server certificate. This step is only recommended for troubleshooting certificate problems. Once they are resolved, the client should be configured to validate certificates again.Automatically login with different credentialsThe default behavior for a Microsoft client is to attempt to authenticate with the user credentials that were used to log onto the machine itself. If you want to use a different set of credentials you can disable this behavior. If you do this you will be presented with a pop-up dialogue box asking for the user name and password.April-2012-1Single sign onIt’s often useful to allow domain computers to authenticate to the wireless before a user logs on. This allows domain users to log onto the wireless from any domain machine, regardless of whether the user has ever used the machine before (i.e. has cached credentials).1.From the wireless network properties window, click the Advanced settingsbuttonThe following dialogue box offers the ability to specify several behaviors: Authentication mode – determines what entities can login to the wireless: users, machines, or user and machineApril-2012-1Enable single sign on – allows the machine to log onto the wireless network when a user is not logged on, this allows users with non-cached credentials to login to the wireless at the same time that they log onto the machineEAP-TLS ConfigurationIf you are using EAP-TLS, the configuration is very similar to PEAP with the following exceptions:1. A client certificate (user or machine) must be loaded on the machine orinstalled as part of auto-enrollment prior to the first connectionDuring the wireless network setup, go to the Security tab and select Microsoft: Smart Card or other certificate as the authentication methodApril-2012-1After choosing the authentication method, select Settings and make sure the checkbox next to Use a certificate on this computer is selectedThese are the only changes required to configure a client for EAP-TLS instead of PEAP.April-2012-1Configuring a Mac OS SupplicantIn this example, we will use an Apple Mac OS 10.7 (Lion) client using Apple’s built-in supplicant. This process is very similar for other versions of Mac OS when you use the built-in supplicant.If you wish to use a 3rd-party supplicant, like Odyssey or the client utility that came with the wireless adapter, please consult their documentation for set up details.1.Install any certificates, if required2.From the Settings application, go to Network and select Wi-Fi from the list ofnetwork interfaces on the left3.Click the Advanced button4.Click the plus (+) sign under Preferred Networks to define a new networkApril-2012-15.In the network profile dialogue, make sure the correct SSID, security type andcredentials are entered46.Click OK7.Click OK in the next dialogue box to save your changes8.The new SSID should appear in the dropdown box of Network Names9.Select the new SSID and connect. Enter your credentials if promptedEAP-TLS ConfigurationIf you are using EAP-TLS instead of PEAP there is no change to the configuration. Simply make sure the client certificate is installed in the Keychain Access before connecting. If prompted, select the correct certificate from the TLS Certificate dropdown menu.4 User credentials are not required, however if not entered here you will be prompted for your credentials when you connectApril-2012-1Appendix A–Fur ther Reading802.1XAn Introduction to 802.1X for Wireless Local Area Networks/media/pdf_autogen/802_1X_for_Wireless_LAN.pdfDigital Certificates and Certificate AuthoritiesMicrosoft – Understanding Digital Certificates and Public Key Cryptography /en-us/library/bb123848(v=exchg.65).aspx Installing a Certificate Server with Microsoft Windows Server 2008Application note available from Ruckus WirelessMicrosoft Network Policy ServerNetwork Policy and Access Services/en-us/library/cc754521(WS.10).aspxApril-2012-1Introduction & Key Concepts dffdfdApril-2012-1。
