从计算设置学平法之一——柱墙柱的计算设置介绍

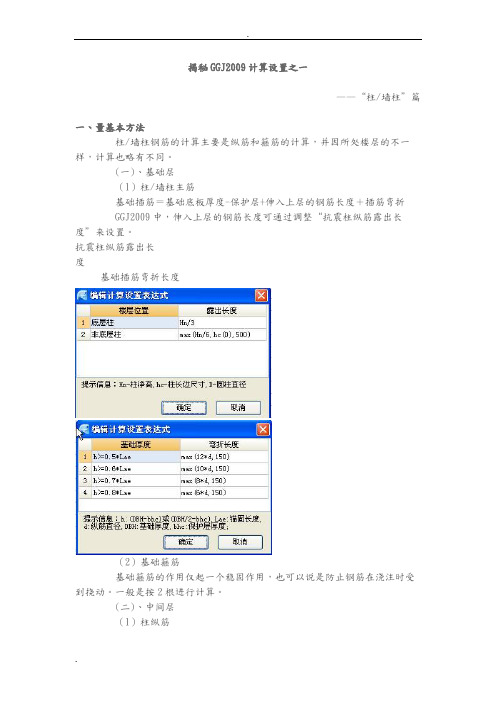

揭秘GGJ2009计算设置之一——“柱/墙柱”篇一、量基本方法柱/墙柱钢筋的计算主要是纵筋和箍筋的计算，并因所处楼层的不一样，计算也略有不同。

(一)、基础层（1）柱/墙柱主筋基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋插筋弯折GGJ2009中，伸入上层的钢筋长度可通过调整“抗震柱纵筋露出长度”来设置。

抗震柱纵筋露出长度基础插筋弯折长度（2）基础箍筋基础箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算。

(二)、中间层（1）柱纵筋中间层纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度（2）柱箍筋中间层箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下：1.首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点围加密；如果该柱采用绑扎搭接，那么搭接围同时需要加密。

2.首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点围加密；如果该柱采用绑扎搭接，那么搭接围同时需要加密。

(三)、顶层顶层框柱因其所处位置不同，分为角柱、边柱和中柱，且不同位置的柱纵筋的顶层锚固各不相同。

（参看03G101－1第37、38页）（1）边角柱边角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边角柱顶层纵筋的锚固分为侧钢筋锚固和外侧钢筋锚固：a、侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae顶层边角柱外侧钢筋节点顶层边角柱侧钢筋节点（2）中柱中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么中柱顶层钢筋锚固值是如何考虑的呢？中柱顶层纵筋的锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层二、软件计算设置公共设置项1.柱/墙柱在基础插筋锚固区的箍筋数量批注：基础箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动，一般是两肢箍，通常按2根进行计算；影响围：基础箍筋的数量；来源：04G101-3第45页。

新版TSPT剪力墙模块新增内容2.1在暗柱设定中新增按照轴压比确定构件类型的按钮2.2暗柱设定中柱子填充样式，下拉菜单就后面的按钮可以进行选择了，点后不会再发生死机现象。

2.3在配筋表中新增了构造和约束分开绘制选项2.4增加了墙梁选项卡2.5增加了【工程设置】的工具，可以对整个工程进行系统设置。

2.6增加【自动画构件】命令，可以在由工程师设置好各参数后，完全由程序实现整个工程中各种构件的一次性绘制。

2.7埋入轴压比后，轴压比颜色会根据构件类型自动区分颜色。

轴压比满足规范要求的构造边缘构件要求时，显示为紫色。

2.8增加【手工指定轴压比】的功能，可以对轴压比进行修改。

3 剪力墙暗柱表的快捷生成——史上最快最方便的暗柱表绘制方式您在绘制剪力墙暗柱表的过程中是否曾遇到1、绘制的暗柱表和图面上不能联动修改，改了表中的，还要再改图面上的，反之亦然。

2、暗柱修改后配筋率、配箍率需要重新进行计算，修改后还要数改后钢筋的根数。

3、如果某个暗柱用软件自动搜索搜错了，我们只能将其删掉重新进行手画，或者自己将暗柱进行拉伸修改，比较麻烦。

4、……遇到这些问题时，我们怎么办？探索者软件tspt模块中【墙柱平法】菜单下的【快捷生成】可以很好的给咱们工程师解决以上所说的问题。

第一个问题。

用【快捷生成】进行绘制的暗柱表可以实现与图面的联动修改，修改任何一方，另一方也会自动修改。

比如尺寸在图面上通过【墙柱特性】修改了，暗柱表中会自动跟着一起联动修改。

比如将GBZ1的尺寸由【500】改成【800】，选择是否关联修改选项为【是】，这样本层所有的GBZ1都将进行修改。

选择是全部修改选择否重新生成新的暗柱表如果选择是否关联修改为否，则会重新生成一个。

并且自动顺延编号。

第二个问题。

使用【快捷生成】绘制的暗柱表，在进行钢筋的修改时，可以自动计算配筋率和配箍率，并且自动调整为修改后的钢筋数量。

生成的暗柱表支持CAD操作命令进行编辑修改，比如钢筋的添加、删除、移动、复制等。

——柱/墙柱的计算设置介绍柱/墙柱是指框架结构中的框架柱、剪力墙结构中的暗柱、端柱。

一、算量基本方法:柱/墙柱钢筋的计算主要是纵筋和箍筋的计算，并因所处楼层的不一样，计算也略有不一样；一、基础层:（一）柱/墙柱主筋：基础插筋＝基础底板厚度-保护层+伸入上层的钢筋长度＋插筋弯折GGJ2009中，伸入上层的钢筋长度可通过调整第18项来设置，插筋弯折长度可通过第16项设置；（二）基础内箍筋：基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动。

一般是按2根进行计算。

二、中间层：（一）柱纵筋：中间层纵向钢筋＝层高-当前层伸出地面的高度+上一层伸出楼地面的高度（二）柱箍筋：中间层箍筋根数＝N个加密区/加密区间距+N+非加密区/非加密区间距－103G101-1中，关于柱箍筋的加密区的规定如下1.首层柱箍筋的加密区有三个，分别为：下部的箍筋加密区长度取Hn/3；上部取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

2.首层以上柱箍筋分别为：上、下部的箍筋加密区长度均取Max{500，柱长边尺寸，Hn/6}；梁节点范围内加密；如果该柱采用绑扎搭接，那么搭接范围内同时需要加密。

三、顶层：顶层框柱因其所处位置不同，分为角柱、边柱和中柱，且不同位置的柱纵筋的顶层锚固各不相同。

（见03G101－1第37、38页）（一）边角柱：边角柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，那么边柱顶层钢筋锚固值是如何考虑的呢？边角柱顶层纵筋的锚固分为内侧钢筋锚固和外侧钢筋锚固：a、内侧钢筋锚固长度为弯锚（≦Lae）：梁高－保护层＋12d直锚（≧Lae）：梁高－保护层b、外侧钢筋锚固长度为：≧1.5Lae顶层边角柱外侧钢筋节点顶层边角柱内侧钢筋节点（二）中柱：中柱顶层纵筋长度＝层净高Hn＋顶层钢筋锚固值，中柱顶层纵筋的锚固长度为弯锚（≤Lae）：梁高－保护层＋12d 直锚（≥Lae）：梁高－保护层二、软件计算设置：一、公共设置项：2.柱/墙柱在基础插筋锚固区内的箍筋数量:来源：04G101-3第45页；说明：基础内箍筋的作用仅起一个稳固作用，也可以说是防止钢筋在浇注时受到挠动，一般是两肢箍，通常按2根进行计算；影响范围：基础内箍筋的数量；3.梁（板）上柱/墙柱在插筋锚固区内的箍筋数量：来源：03G101-1第39页；说明：简单说就是从梁上起的柱。

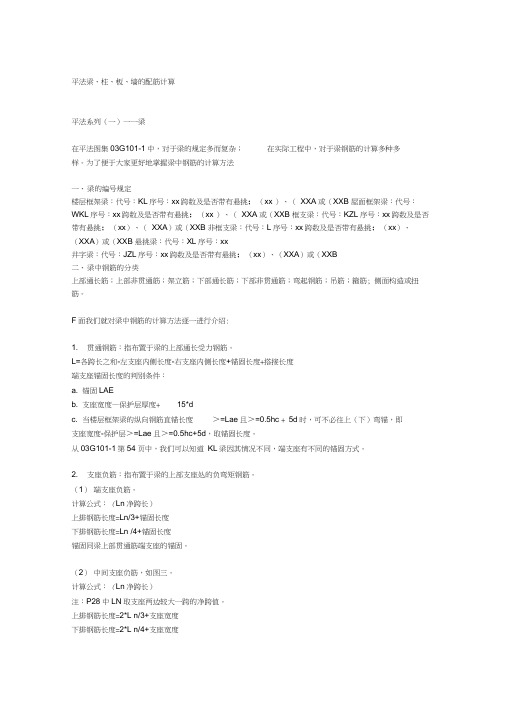

平法梁、柱、板、墙的配筋计算平法系列（一）一一梁在平法图集03G101-1中，对于梁的规定多而复杂；在实际工程中，对于梁钢筋的计算多种多样。

为了便于大家更好地掌握梁中钢筋的计算方法一、梁的编号规定楼层框架梁：代号：KL序号：xx跨数及是否带有悬挑；（xx ）、（XXA或（XXB 屋面框架梁：代号：WKL序号：xx跨数及是否带有悬挑；（xx ）、（XXA或（XXB 框支梁：代号：KZL序号：xx跨数及是否带有悬挑；（xx）、（XXA）或（XXB 非框支梁：代号：L序号：xx跨数及是否带有悬挑；（xx）、（XXA）或（XXB 悬挑梁：代号：XL序号：xx井字梁：代号：JZL序号：xx跨数及是否带有悬挑；（xx）、（XXA）或（XXB二、梁中钢筋的分类上部通长筋；上部非贯通筋；架立筋；下部通长筋；下部非贯通筋；弯起钢筋；吊筋；箍筋; 侧面构造或扭筋。

F面我们就对梁中钢筋的计算方法逐一进行介绍:1. 贯通钢筋：指布置于梁的上部通长受力钢筋。

L=各跨长之和-左支座内侧长度-右支座内侧长度+锚固长度+搭接长度端支座锚固长度的判别条件：a. 锚固LAEb. 支座宽度—保护层厚度+ 15*dc. 当楼层框架梁的纵向钢筋直锚长度＞=Lae且＞=0.5hc + 5d时，可不必往上（下）弯锚，即支座宽度-保护层＞=Lae且＞=0.5hc+5d，取锚固长度。

从03G101-1第54页中，我们可以知道KL梁因其情况不同，端支座有不同的锚固方式。

2. 支座负筋：指布置于梁的上部支座处的负弯矩钢筋。

（1）端支座负筋。

计算公式：（Ln净跨长）上排钢筋长度=Ln/3+锚固长度下排钢筋长度=Ln /4+锚固长度锚固同梁上部贯通筋端支座的锚固。

（2）中间支座负筋，如图三。

计算公式：（Ln净跨长）注：P28中LN取支座两边较大一跨的净跨值。

上排钢筋长度=2*L n/3+支座宽度下排钢筋长度=2*L n/4+支座宽度3. 架立筋：指梁上部连接两支座负弯矩钢筋的连接构造钢筋，起稳固箍筋的作用计算公式：（Ln净跨长）架立筋长度=Ln/3+2*搭接长度（现在软件中是150mm平法中规定，当贯通筋和架立筋同时存在时，取150mm4. 下部钢筋：指布置于梁的下部通长受力钢筋。

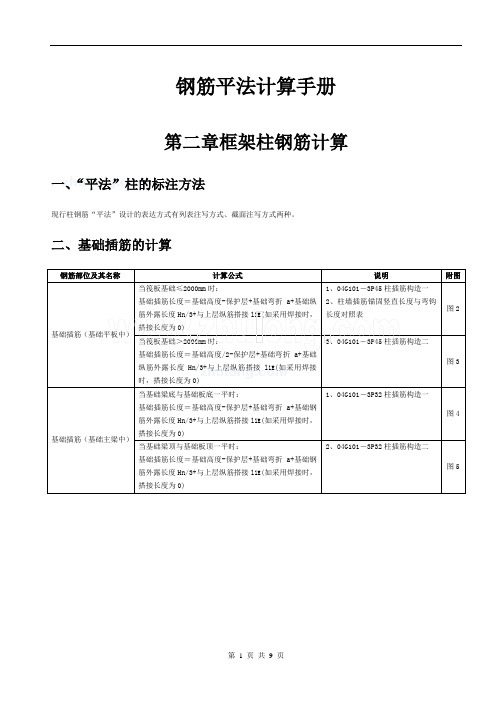

钢筋平法计算手册第二章框架柱钢筋计算一、“平法”柱的标注方法现行柱钢筋“平法”设计的表达方式有列表注写方式、截面注写方式两种。
