SF6露点仪

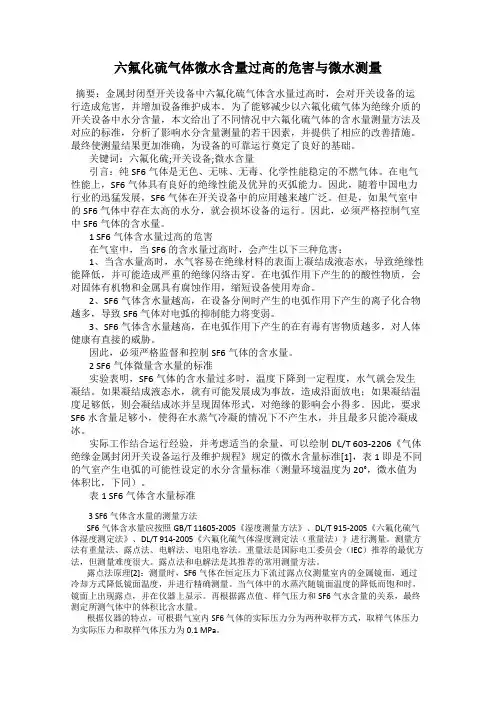

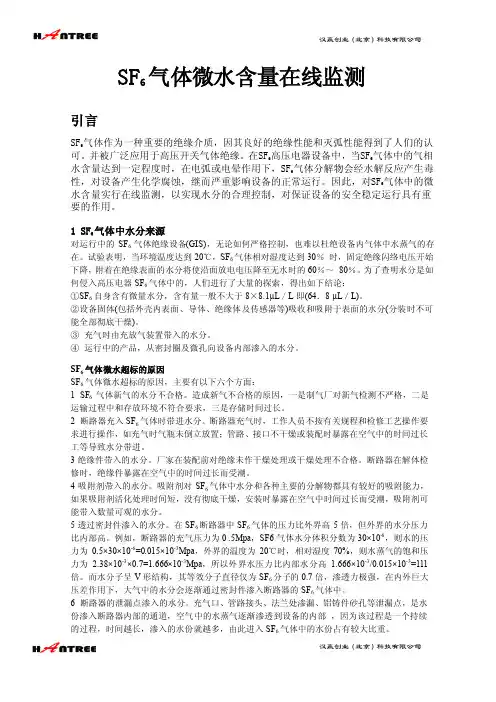

六氟化硫气体微水含量过高的危害与微水测量摘要：金属封闭型开关设备中六氟化硫气体含水量过高时，会对开关设备的运行造成危害，并增加设备维护成本。

为了能够减少以六氟化硫气体为绝缘介质的开关设备中水分含量，本文给出了不同情况中六氟化硫气体的含水量测量方法及对应的标准，分析了影响水分含量测量的若干因素，并提供了相应的改善措施。

最终使测量结果更加准确，为设备的可靠运行奠定了良好的基础。

关键词：六氟化硫;开关设备;微水含量引言：纯SF6气体是无色、无味、无毒、化学性能稳定的不燃气体。

在电气性能上，SF6气体具有良好的绝缘性能及优异的灭弧能力。

因此，随着中国电力行业的迅猛发展，SF6气体在开关设备中的应用越来越广泛。

但是，如果气室中的SF6气体中存在太高的水分，就会损坏设备的运行。

因此，必须严格控制气室中SF6气体的含水量。

1 SF6气体含水量过高的危害在气室中，当SF6的含水量过高时，会产生以下三种危害：1、当含水量高时，水气容易在绝缘材料的表面上凝结成液态水，导致绝缘性能降低，并可能造成严重的绝缘闪络击穿。

在电弧作用下产生的的酸性物质，会对固体有机物和金属具有腐蚀作用，缩短设备使用寿命。

2、SF6气体含水量越高，在设备分闸时产生的电弧作用下产生的离子化合物越多，导致SF6气体对电弧的抑制能力将变弱。

3、SF6气体含水量越高，在电弧作用下产生的在有毒有害物质越多，对人体健康有直接的威胁。

因此，必须严格监督和控制SF6气体的含水量。

2 SF6气体微量含水量的标准实验表明，SF6气体的含水量过多时，温度下降到一定程度，水气就会发生凝结。

如果凝结成液态水，就有可能发展成为事故，造成沿面放电；如果凝结温度足够低，则会凝结成冰并呈现固体形式，对绝缘的影响会小得多。

因此，要求SF6水含量足够小，使得在水蒸气冷凝的情况下不产生水，并且最多只能冷凝成冰。

实际工作结合运行经验，并考虑适当的余量，可以绘制DL/T 603-2206《气体绝缘金属封闭开关设备运行及维护规程》规定的微水含量标准[1]，表1即是不同的气室产生电弧的可能性设定的水分含量标准（测量环境温度为20°，微水值为体积比，下同）。

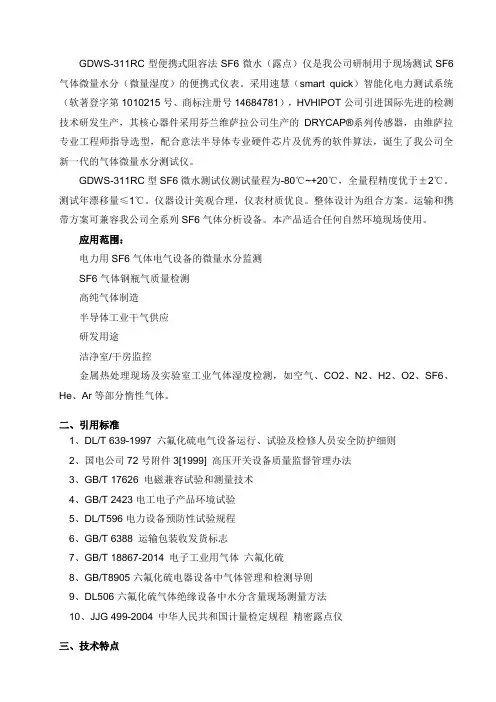

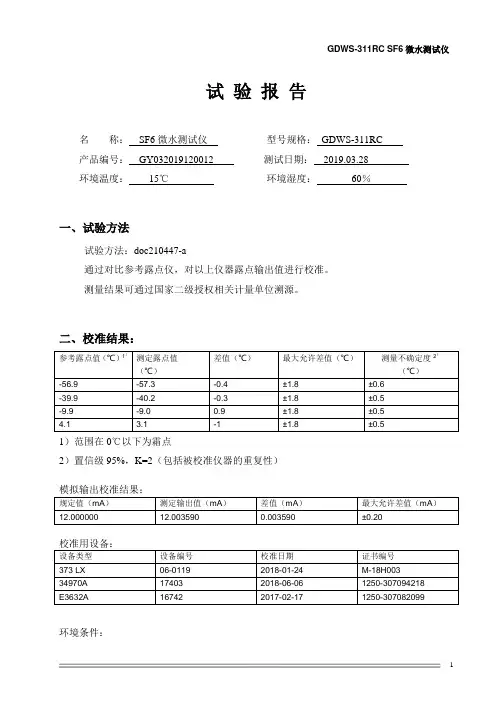

GDWS-311RC型便携式阻容法SF6微水（露点）仪是我公司研制用于现场测试SF6气体微量水分（微量湿度）的便携式仪表。

采用速慧（smart quick）智能化电力测试系统（软著登字第1010215号、商标注册号14684781），HVHIPOT公司引进国际先进的检测技术研发生产，其核心器件采用芬兰维萨拉公司生产的DRYCAP®系列传感器，由维萨拉专业工程师指导选型，配合意法半导体专业硬件芯片及优秀的软件算法，诞生了我公司全新一代的气体微量水分测试仪。

GDWS-311RC型SF6微水测试仪测试量程为-80℃~+20℃，全量程精度优于±2℃。

测试年漂移量≤1℃。

仪器设计美观合理，仪表材质优良。

整体设计为组合方案。

运输和携带方案可兼容我公司全系列SF6气体分析设备。

本产品适合任何自然环境现场使用。

应用范围：电力用SF6气体电气设备的微量水分监测SF6气体钢瓶气质量检测高纯气体制造半导体工业干气供应研发用途洁净室/干房监控金属热处理现场及实验室工业气体湿度检测，如空气、CO2、N2、H2、O2、SF6、He、Ar等部分惰性气体。

二、引用标准1、DL/T 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则2、国电公司72号附件3[1999] 高压开关设备质量监督管理办法3、GB/T 17626 电磁兼容试验和测量技术4、GB/T 2423电工电子产品环境试验5、DL/T596电力设备预防性试验规程6、GB/T 6388 运输包装收发货标志7、GB/T 18867-2014 电子工业用气体六氟化硫8、GB/T8905 六氟化硫电器设备中气体管理和检测导则9、DL506 六氟化硫气体绝缘设备中水分含量现场测量方法10、JJG 499-2004 中华人民共和国计量检定规程精密露点仪三、技术特点产品技术规范书1. 优于±2℃的测量精度。

2. 全通道高分子材料设计，保证无水分挂壁现象，保证测试速度。

SF6断路器的状态监测与故障诊断一、前言SF6断路器是电力系统中常用的高压开关设备，其具有开断能力强、接触电阻小、使用寿命长、操作可靠等优点。

但是，由于运行环境复杂和设备负载变化等原因，SF6断路器容易出现各种故障。

为了确保电力系统的安全可靠运行，及时、准确地对SF6断路器的状态进行监测和故障诊断就显得非常重要。

本文对SF6断路器的状态监测和故障诊断进行了详细的介绍和分析。

二、SF6断路器的状态监测2.1 气密性测试SF6断路器中的SF6气体是其正常运行的关键因素之一，气密性测试旨在检测SF6断路器内部是否存在泄漏情况。

测试时，可以使用SF6气体检漏仪或外泄热成像仪等设备来检测。

如果发现气体泄漏，需要及时查找泄漏点并进行维修。

2.2 机械状态测试SF6断路器的机械状态是影响其操作可靠性、耐久性和寿命的关键因素。

机械状态测试主要包括操作机构、接线柜、触头和气压机等方面。

常用的测试方法有视觉检查、手动操作和机械性能测试等。

SF6断路器在正常运行时会产生一定的热量，过高的温度可能会导致设备的损坏或熔断。

因此，及时检测SF6断路器的温度是非常必要的。

常用的检测方法有温度传感器、红外线热成像仪等。

2.4 湿度检测SF6断路器中的SF6气体对湿度非常敏感，过高的湿度会使得气压不稳定，从而导致设备的故障。

因此，对SF6断路器中的湿度进行监测也是非常重要的。

常用的监测方法有湿度传感器、露点仪等。

三、SF6断路器的故障诊断3.1 气体检测SF6断路器故障的最主要原因之一就是气压不稳定，因此对SF6气体含量的检测就显得非常必要。

常用的检测方法有微水传感器、流量计、密度计等。

如果检测到SF6气体含量异常，需要及时发现故障原因并进行维修。

3.2 触头检测SF6断路器故障中，触头断裂是比较常见的一种故障。

因此，定期对SF6断路器中的触头进行检测就显得非常重要。

常用的检测方法有电学检测和机械状态检测等。

SF6断路器故障的外在表现是设备的破损或变形等。

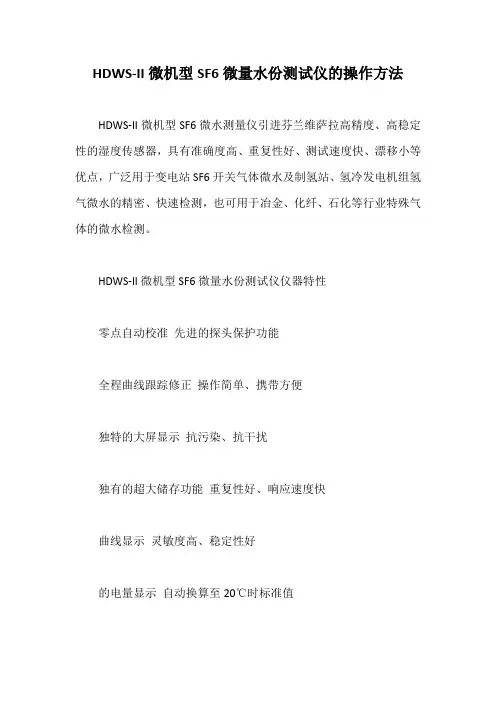

HDWS-II微机型SF6微量水份测试仪的操作方法HDWS-II微机型SF6微水测量仪引进芬兰维萨拉高精度、高稳定性的湿度传感器，具有准确度高、重复性好、测试速度快、漂移小等优点，广泛用于变电站SF6开关气体微水及制氢站、氢冷发电机组氢气微水的精密、快速检测，也可用于冶金、化纤、石化等行业特殊气体的微水检测。

HDWS-II微机型SF6微量水份测试仪仪器特性零点自动校准先进的探头保护功能全程曲线跟踪修正操作简单、携带方便独特的大屏显示抗污染、抗干扰独有的超大储存功能重复性好、响应速度快曲线显示灵敏度高、稳定性好的电量显示自动换算至20℃时标准值HDWS-II微机型SF6微量水份测试仪技术指标测量范围: -80℃~ 20℃精度: ≤1℃分辨率: 0.1℃或1PPm响应时间: 露点在20℃~ -20℃时, ≤1min;-20℃~ -40℃时, ≤3min;-40℃~ -60℃时, ≤8min;工作电源: 220V 交直流两用，充电一次可使用8小时操作环境: 温度: -20℃~ 60℃相对湿度: 0 ~ 95%压力: ≤1.0Mpa体积重量: 体积300×220×130mm;重量4kgHDWS-II微机型SF6微量水份测试仪屏幕菜单介绍打开电源出现如下菜单:测量露点: -42.5 ℃PPMV: 95流量: 0.60 L/min (测量数据)室温: 25 ℃曲线设置打印帮助03-01-08 10:01:30 (当前时间) (电量指示) 图2打开电源后出现图-2界面,仪器处于测量一栏,测量结束后,可按存储键保存测量数据,根据提示屏幕操作即可.曲线按▽键移动到曲线一栏,要查看测量曲线请根据提示按确定键,显示测量曲线.设置按▽键移动到设置一栏，出现设置内容，按确定键进入子菜单再移动光标，按确定键进入相应设置选项，通过△▽键变动数字、字母，按存储键存储，返回主菜单按取消键，按测量键可直接回到测量一栏。

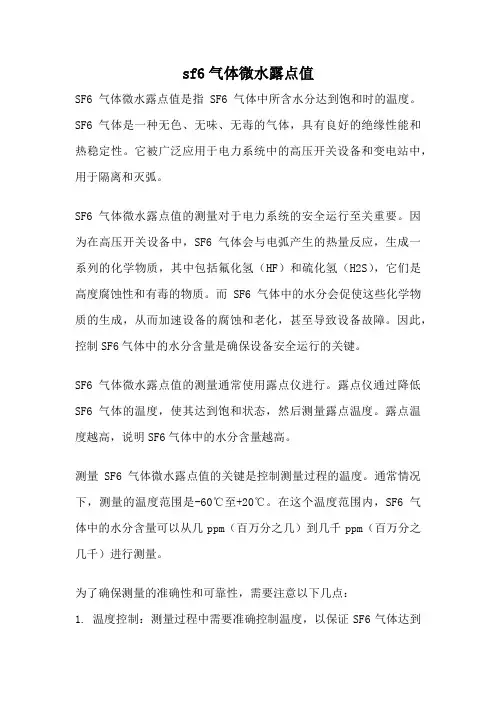

sf6气体微水露点值SF6气体微水露点值是指SF6气体中所含水分达到饱和时的温度。

SF6气体是一种无色、无味、无毒的气体，具有良好的绝缘性能和热稳定性。

它被广泛应用于电力系统中的高压开关设备和变电站中，用于隔离和灭弧。

SF6气体微水露点值的测量对于电力系统的安全运行至关重要。

因为在高压开关设备中，SF6气体会与电弧产生的热量反应，生成一系列的化学物质，其中包括氟化氢（HF）和硫化氢（H2S），它们是高度腐蚀性和有毒的物质。

而SF6气体中的水分会促使这些化学物质的生成，从而加速设备的腐蚀和老化，甚至导致设备故障。

因此，控制SF6气体中的水分含量是确保设备安全运行的关键。

SF6气体微水露点值的测量通常使用露点仪进行。

露点仪通过降低SF6气体的温度，使其达到饱和状态，然后测量露点温度。

露点温度越高，说明SF6气体中的水分含量越高。

测量SF6气体微水露点值的关键是控制测量过程的温度。

通常情况下，测量的温度范围是-60℃至+20℃。

在这个温度范围内，SF6气体中的水分含量可以从几ppm（百万分之几）到几千ppm（百万分之几千）进行测量。

为了确保测量的准确性和可靠性，需要注意以下几点：1. 温度控制：测量过程中需要准确控制温度，以保证SF6气体达到饱和状态。

2. 压力控制：测量过程中需要保持SF6气体的恒定压力，以确保测量结果的准确性。

3. 采样气体的净化：为了避免测量结果的误差，需要对采样的SF6气体进行净化处理，以去除可能存在的杂质和水分。

4. 仪器的校准：为了确保测量结果的准确性，需要对露点仪进行定期校准，以消除仪器本身的误差。

除了测量SF6气体微水露点值，还可以通过其他方式来判断SF6气体中的水分含量。

例如，可以使用湿度计测量SF6气体中的相对湿度，根据相对湿度和温度之间的关系来估算水分含量。

此外，还可以使用化学方法来检测SF6气体中的水分含量，但这种方法通常比较复杂和耗时。

总结起来，SF6气体微水露点值的测量对于电力系统的安全运行至关重要。

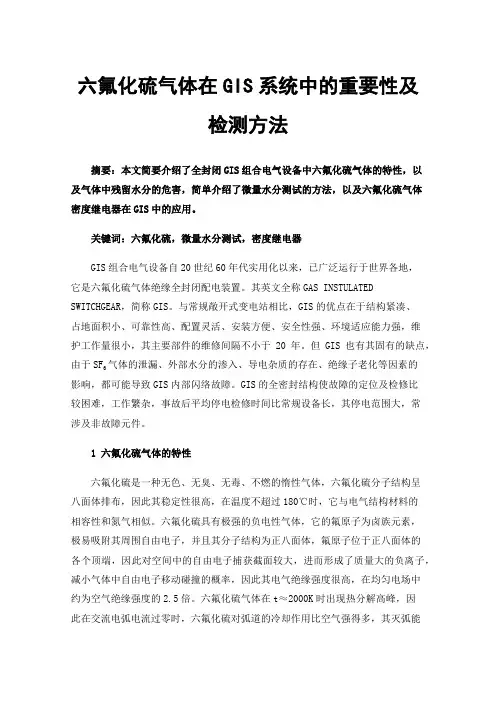

六氟化硫气体在GIS系统中的重要性及检测方法摘要：本文简要介绍了全封闭GIS组合电气设备中六氟化硫气体的特性，以及气体中残留水分的危害，简单介绍了微量水分测试的方法，以及六氟化硫气体密度继电器在GIS中的应用。

关键词：六氟化硫，微量水分测试，密度继电器GIS组合电气设备自20世纪60年代实用化以来，已广泛运行于世界各地，它是六氟化硫气体绝缘全封闭配电装置。

其英文全称GAS INSTULATED SWITCHGEAR，简称GIS。

与常规敞开式变电站相比，GIS的优点在于结构紧凑、占地面积小、可靠性高、配置灵活、安装方便、安全性强、环境适应能力强，维护工作量很小，其主要部件的维修间隔不小于20年。

但GIS也有其固有的缺点，由于SF6气体的泄漏、外部水分的渗入、导电杂质的存在、绝缘子老化等因素的影响，都可能导致GIS内部闪络故障。

GIS的全密封结构使故障的定位及检修比较困难，工作繁杂，事故后平均停电检修时间比常规设备长，其停电范围大，常涉及非故障元件。

1六氟化硫气体的特性六氟化硫是一种无色、无臭、无毒、不燃的惰性气体，六氟化硫分子结构呈八面体排布，因此其稳定性很高，在温度不超过180℃时，它与电气结构材料的相容性和氮气相似。

六氟化硫具有极强的负电性气体，它的氟原子为卤族元素，极易吸附其周围自由电子，并且其分子结构为正八面体，氟原子位于正八面体的各个顶端，因此对空间中的自由电子捕获截面较大，进而形成了质量大的负离子，减小气体中自由电子移动碰撞的概率，因此其电气绝缘强度很高，在均匀电场中约为空气绝缘强度的2.5倍。

六氟化硫气体在t≈2000K时出现热分解高峰，因此在交流电弧电流过零时，六氟化硫对弧道的冷却作用比空气强得多，其灭弧能力约为空气的100倍。

由于六氟化硫气体具有优良的灭弧性能和绝缘性能以及良好的化学稳定性，它从20世纪50年代末开始被用作高压断路器的灭弧介质。

在超高压和特高压断路器中，六氟化硫作为灭弧介质，已取代油，并已大量取代了压缩空气。

所有的这些规定是以限定气体中水蒸气所占比例来表示的，即以气体中水蒸气的体积与气体的气体微水含量的方法有质量法、电解法、露总体积的百万分比(µL／L)来表示。

目前，控制SF6点法等，这些方法均属于离线预防性检测方法。

其中，由电解法和露点法原理制成的微水测量仪器在我国电力行业中使用较多。

由于电解法所使用的电解元件的电解效率会随时间的增加而下降，因而并没有得到广泛使用；露点法测量仪器的使用率超过50％。

SF6气体中的微水含SF6微水在线监测系统相比较SF6露点仪来说优势是比较明显的，在线实时监控，大大降低了由于SF6气体微水含量超标引起的事故概述。

能够长期在线监测断路器SF6气体的密度、微水、温度及其变化趋势。

其功能是在SF6气体有关指标出现变化时，给出变化曲线；有关指标达到报警状态时，报警或自动启动报警装置；当有关指标超标达到危险状况时，报警或自动启动闭锁装置，禁止断路器动作，以保障设备和变电站整套系统的安全。

上述监测设备配有RS-485/CAN通讯接口，可将监测数据实时上传至变电站、城市中心乃至更上级监控中心，真正实现变电站，尤其是无人值班站的设备在线监测。

同时，监测到的各项指标的变化趋势为断路器的状态检修提供了有效依据。

SF6微水在线监测系统的一般安装（具体安装方案可参考SF6微水在线监测系统安装方案）在GIS或SF6断路器的补气口，通过专用三通接口将原来的补气口预留出来，以备后期补气之用。

本系统可同时监测SF6密度、微水、温度等数据。

为现场SF6设备的实时运行提供依据。

这套系统的关键主要在两部分：传感器的选择和接头的密封性。

按照SF6露点仪传感器的选择可分为阻容式传感器（代表厂家：芬兰维萨拉）和冷镜式传感器，当然如果用冷镜式传感器的话代价太高，而且冷镜式传感器也不太适合这种场合使用。

自然就只能使用阻容式传感器，当然也有使用别的类型的传感器。

这种传感器和普通的相对湿度传感器有相当大的区别，首先在价格上两者根本就不是一个档次。

SF6湿度检测报告SF6气体是一种常用的绝缘介质和强力电弧灭弧介质，在电力系统中广泛使用。

然而，SF6气体的湿度对其绝缘性能和电气性能有着重要影响。

因此，对SF6气体的湿度进行检测和监测，对于保证电力系统的正常运行至关重要。

本报告将对SF6气体湿度检测方法及其影响进行详细说明。

首先，我们将介绍SF6气体湿度检测的原理和方法。

目前，常用的SF6湿度检测方法有露点测量法、化学法和电容法等。

其中，露点测量法是一种常用的方法，通过测量SF6气体中的露点温度来判断其湿度。

化学法则是利用化学反应中湿度对气体的影响，通过测量反应速率或反应物的数量来间接测量湿度。

电容法则是利用电容仪器测量SF6气体中水分子所形成的微弱电容变化，进而判断湿度。

接下来，我们将重点介绍SF6湿度对绝缘性能和电气性能的影响。

SF6湿度超过一定的限值，会导致其电气绝缘能力下降，从而引起设备故障甚至灾难事故。

湿度会使SF6气体中形成酸性物质，进而导致设备内部金属表面产生腐蚀、氧化等问题，对设备的安全性和可靠性造成严重威胁。

因此，对SF6湿度进行及时准确的检测和监测，对于保证电力系统的安全稳定运行具有重要意义。

最后，我们将介绍一些常用的SF6湿度检测设备和技术。

目前市场上有许多专门用于SF6湿度检测的仪器和设备，如湿度传感器、露点仪、湿度计等。

这些设备都具有高精度、高灵敏度的特点，可以实时监测和记录SF6气体的湿度。

此外，一些高级检测技术，如红外光谱法、毛细管柱气相色谱法等，也广泛应用于SF6湿度的检测领域，能够提供更为详尽准确的湿度信息。

综上所述，SF6湿度检测是电力系统中非常重要的环节之一、湿度对SF6气体的绝缘性能和电气性能有着重要影响，超过一定限值将对设备的安全性和可靠性造成严重威胁。

因此，选择合适的湿度检测方法、设备和技术，对于保证电力系统的安全稳定运行至关重要。

希望本报告能够对SF6湿度检测的重要性和方法有所了解。

SF6断路器微水检测应注意的几个问题目前电力系统常用的六氟化硫气体湿度检测仪器较多，备有特点。

露点仪有检测时间短，操作，维护简便，耗气量少，检测准确度较高。

一、DP19型露点仪检测原理DP19型露点仪检测原理见图1由图可见。

由图可见，测量头包括帕尔帖电池，露点镜，和PT-100传感器。

制冷时，镜面由半导体元件帕尔帖―电池反面产生热量，通过冷却器和散热器散热。

露的形成由光学系统测量，包括灯和光敏电阻。

当气体中的水汽随镜面的冷却达到饱和时，将有露在镜面上形成，镜面上附着的水膜和气体中的水汽达到动态平衡。

此时，镜面温度称为露点温度。

光源照在镜面上，镜面状态由光敏电阻监测，信号反馈给制冷控制器，控制制冷电流输出，即控制制冷器的制冷量，其目的是在镜面开始结露时自动降低制冷量，直到镜面上有稳定的露层。

镜面温度由测温元件PT-100通过温度放大器经过线性化。

最后露点测量结果就以数字显示在屏幕上。

灯的亮度的细微变化都会立即改变测量结果，为避免可能引起的错误，供电电压要经过灯稳压器。

二、现场检测易出现的异常现象分析及解决国家标准规定的六氟化硫电气设备中气体的含水量，是指20℃时的数值。

但现场测试的温度经常是偏高或偏低于此温度进行。

正常情况下，露点仪显示的露点数值是呈阻尼震荡并最终稳定的过程。

但在测量低湿度SF6气体时显示值很难稳定：原因为：(1)需要较长的制冷时间和较大的制冷功率，(2)低露点条件下，会引起测量露点的偏离。

1.事情经过：2007年12月，在110kV官家山变电站的预防性试验中发现35kV的SF6断路器微水严重超标，最高达到2000uL／L。

使用仪器为瑞士产DP19露点法微水测试仪，DP19微水仪在有效期内，同时我们用该仪器复测SF6气瓶内微水含量，结果数据都合格并且在40uL／L以下，证明仪器没有问题。

两天后，我们用另外一台RA601FD(阻容法)微水仪现场复测，结果正常，数据见表一。

表一2.分析及讨论该变电站在2003年08月安装过程中严格按照要求安装，在交接验收过程中，所有的断路器在充气前都逐一进行了微水测量，结果测量值在70―80uL／L之间，测试合格(标准是小于150uL／L)。

YTC YTC462046204620--08 SF608 SF6微水测试仪微水测试仪用户操作手册用户操作手册尊敬的顾客尊敬的顾客感谢您使用本公司YTC4620-08 SF6微水测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年（包括三年）内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的按合同执行。

安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害防止火灾或人身伤害使用适当的电源线使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

请勿在无仪器盖板时操作请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带避免接触裸露电路和带电金属电金属电金属。

产品有电时，请勿触摸裸露的接点和部位。

测试原理使被测气体在恒定压力下，以一定流量流经露点仪测量室中的抛光金属镜面，该镜面的温度可人为地降低并可精确地测量。

当气体中的水蒸气随着镜面温度的逐渐降低而达到饱和时，镜面上开始出现露（或霜），此时所测得的镜面温度即为露点。

用相应的换算式或查表即可得到用体积比表示的湿度。

露点仪可以用不同的方法设计，主要的不同在于金属镜面的性质、冷却镜面的方法、控制镜面温度的方法、测定温度的方法以及检测出露的方法。

常见的露点仪可以分为两大类，即目视露点仪和光电露点仪。

目视露点仪通常以金属镜作为冷镜，通过溶剂蒸发手动制冷，利用与冷镜背面相接触的溶剂中的水银温度计或热电偶以测量镜面温度。

当温度逐渐下降时，镜面出露，温度上升时又消露，目视观察上述现象，以出露和完全消露时镜面温度的平均值作为露点。

该法凭经验操作，人为误差较大，且需要使用制冷剂，不便于现场测量，目前已基本不采用。

光电露点仪通常采用热电效应制冷(也就是半导体制冷，采用多级Peltier)元件串联以获得不同的低温），由光电传感器检测露的生成与消失，并控制热电泵的制冷功率，用紧贴在冷镜下方的铂电阻温度传感器测量温度。

在测量室内，由光源照射到冷镜表面的光经反射后，被光电传感器接受并输出电信号到控制回路，驱动热电泵对冷镜制冷。

当镜面出露时，由于漫反射而使光电传感器接受的光强减弱，输出的电信号也相应减弱，此变化经控制回路比较、放大后调节热电泵激励，使其制冷功率减小，镜面温度将上升而消露。

如此反复，最终使镜面温度保持在气体的露点温度上。

通过镜面冷凝状态观察镜，可以判断镜面上的冷凝物是液态的露（呈圆或椭圆形）还是固态的霜（呈晶形）。

光电露点仪有相当高的准确度和精密度，操作简单方便，获得了广泛的应用。

一般操作步骤1)连接好待测设备的取样口和仪器进气口之间的管路，确保所有接头处均无泄漏。

2)调节待测气体流量至规定范围内。

由于气体露点与其流量没有直接关系，所以流量不作严格要求，按说明书要求控制在一定范围内即可。

RTP-99型冷镜式露点仪是专为电力行业设计，用于电力行业SF6设备内绝缘气体微水含量的检测。

该款产品针对电力行业特点，采用了先进的SL微型冷却器作为冷源，为冷镜镜面提供稳定的冷能，让产品在高温工况下依然可以完成检测工作。

产品配置了自主研发的专用智能算法及测量软件，搭配最新的巡检测量法，使其具有较好的重复性及较高的检测精度。

人机界面采用7寸彩色触摸屏显示，全中文操作系统，使用方便快捷。

产品采用专用供电系统，实现了外接电源与内置锂电池的双重供电功能。

配合具有防电磁干扰功能的电路模块，产品使用更安全可靠。

冷镜式露点仪产品主要特点:✧采用SL微型冷却器作为制冷源；✧采用巡检自清洁式测量法；✧采用抗电磁干扰模块设计；冷镜式露点仪产品特点介绍及行业露点仪分析比较:要比较冷镜式露点仪的先进性，绕不开的重中之重自然是冷镜式露点仪的核心技术制冷源——制冷源是冷镜式露点以的心脏部件，制冷源的优劣直接影响了露点仪的测量范围、测量精度、工作环境等主要指标。

目前电力行业所采用的冷镜式露点仪均采用帕尔帖制冷片作为制冷源，帕尔帖制冷片采用热电原理使热量转移达到制冷的目前，该原理在制冷过程中，制冷片的一面不断的吸收环境热能转移至制冷片的另一面，当该循环与环境温度达到一定平衡时，制冷面的温度与环境温度进行温差累计，则为该制冷片所能提供的温差。

的目前较高品质的帕尔帖冷堆可提供70℃的温差，当环境温度达到40℃时，其实际制冷极限为-30℃。

电力行业中，对于SF6设备中绝缘气体的含水量合格标准为≤150ppm，换算成露点温度为≤-38.5℃，当采用帕尔帖作为冷源的冷镜式露点仪在环境温度高于31.5℃的工况下使用时，已达不到其测量基础要求，无法正常进行检测。

为了避免这一现象，业内采用了多片帕尔帖堆叠，形成制冷堆的方式进行多级制冷，这一方法需要多级递增的帕尔帖制冷片来实现，但当多个制冷片堆叠后，产生了串热现象，实际制冷效果并不明显，且需额外配备大型散热器件，总体成本增加较高。

sf6气体检测标准SF6气体是一种常用的绝缘介质，广泛应用于电力行业和工业生产中。

然而，由于SF6气体具有较高的温室效应和对环境的潜在危害，因此对其检测标准的制定和执行显得尤为重要。

本文将就SF6气体检测标准进行详细介绍，以期为相关行业提供参考和指导。

首先，SF6气体检测的标准主要包括对SF6气体浓度、湿度、纯度、压力等参数的检测要求。

其中，对于SF6气体浓度的检测，通常采用红外吸收法、化学发光法、气相色谱法等多种方法进行测定，以确保SF6气体的浓度在安全范围内。

同时，对于SF6气体的湿度检测，通常采用露点仪等设备进行监测，以防止SF6气体中的水分含量超标。

此外，对于SF6气体的纯度和压力检测也是非常重要的，可以通过气相色谱法、密度计等设备进行检测，以确保SF6气体的质量达到要求。

其次，针对SF6气体检测标准的执行和监测，通常需要依托相关的检测设备和技术手段。

例如，对于SF6气体浓度的监测，可以使用便携式红外吸收光谱仪进行现场检测，也可以通过在线气体分析仪进行连续监测。

对于SF6气体的湿度监测，可以使用便携式露点仪进行现场监测，也可以通过在线湿度传感器进行连续监测。

此外，针对SF6气体的纯度和压力监测，也需要配备相应的检测设备和技术手段，以确保SF6气体的质量和安全性。

在实际的生产和运营过程中，对SF6气体检测标准的执行和监测也需要严格遵守相关的操作规程和管理制度。

首先，需要建立健全的SF6气体检测管理制度，明确相关人员的责任和义务，确保检测工作的有序进行。

其次，需要配备专业的检测人员和技术人员，对SF6气体的检测工作进行专业化操作和管理。

同时，还需要定期对检测设备和仪器进行维护和校准，确保其准确可靠。

最后，需要建立完善的检测记录和档案，对检测数据进行及时归档和分析，以便为生产运营提供参考和依据。

综上所述，SF6气体检测标准的制定和执行对于保障生产安全和环境保护具有重要意义。

只有严格执行相关的检测标准和管理制度，才能有效预防和控制SF6气体泄漏和污染，确保生产运营的安全稳定。

SF6气体中水分危害及微水测量要点发表时间：2019-04-04T09:32:10.380Z 来源：《防护工程》2018年第35期作者：吴伟鹏[导读] 有效提高测量的准确性，进而根据得出的结果，明确微水含量是否超标，促进测量工作的有效进行。

广东电网有限责任公司茂名供电局广东茂名 525000 摘要：本文详细分析SF6气体中水分危害以及微水测量的要点。

在实际测量过程中要注重在不同的温度下，按照规范化的步骤运用露点法、阻容法测量SF6气体中水含量和其他成分。

此外，在测量时，需要注意控制测量接口与设备的距离，以及确定所使用的材料、仪器、断路器、设备质量没有任何问题，这样才能确保测量结果精准，有效提高测量的准确性，进而根据得出的结果，明确微水含量是否超标，促进测量工作的有效进行。

关键词：SF6气体；水分危害；微水测量；要点前言SF6(六氟化硫)气体是一种无色无味的化学物质，而且，具有稳定性，其电气性质良好，在不同环境中性质不易发生改变，不易燃烧。

在实际的工作中，以SF6气体为绝缘介质的电气设备称为SF6电气设备并广泛应用于电力系统当中，SF6已成为一种重要的介质。

但是，如果SF6气体中的水分含量较多，将无法确保设备运行平稳，因此，应在运用之前了解水分过多的来源及危害，并应用多种方法测量SF6气体微水，并根据得出的测量结果进行判断和分析，才能保证设备可靠运行。

SF6设备中水分的来源①新气带入：由于SF6气体含有水份，在充气时由钢瓶直接充入设备中。

②安装过程带入：在SF6设备装配时，特别是组合电器安装过程中将空气中的水份带入设备中。

通常在装配完毕后要进行抽真空及充氮气冲洗，但并不能把设备中水份完全清除。

在充气过程中，充气管道及减压阀门上附着的水分均有可能被带充入设备中。

③外部渗入：空气中水蒸汽逐渐渗透到设备内部，造成设备中含水量增高④材料析出：由设备中的绝缘材料，如环氧树脂隔板等零部件随时间的延长逐渐释放出水份。

SF6微水露点仪一、SF6微水露点仪产品概述JKSF80型SF6气体微量水分测定仪(以下简称JKSF80)是本公司最新开发的智能型测量仪器。

本产品依据国家电力行业标准DL/T506-2007《六氟化硫电气设备中绝缘气体湿度测量方法》采用原装进口高精度的露点变送器和最新的数字电路控制技术研发设计的。

本仪器采用智能化自校准技术，采用彩色高亮液晶触摸屏，高精度、快响应、多种功能自由切换，人机交互界面友好，实时显示测试数据，测量曲线动态显示。

同时本仪器还带有自动干燥管，可缩短测量时间。

内置大容量可充电锂电池组，提供了超长待机时间。

配置标准USB接口，可导出历史数据。

JKSF80测量范围宽、响应时间快、测量周期短、显示直观、操作方便。

该仪器使用的领域非常广泛，空气、氮气、惰性气体以及任何不含腐蚀性介质的气体的湿度测量，尤其使用与SF6气体的湿度测量，电力、石化、冶金、环保、可研究所等部门均可采用，有着极高的性价比。

二、SF6微水露点仪技术参数和特点1、技术特点便携式设计：仪器更轻，携带、使用更方便测量快速：仪器校准完成后即刻测量，可快速得出湿度值快速省气：测定时耗气仅2L（101.2kPa）左右数据存储：大容量存储，最多可存储100组测试数据显示清晰：液晶屏显示露点值、当前温度微水值、20℃微水值、环境温度、环境湿度、时间及日期、电池电量等内容湿度值可自动折算到20℃时标准值曲线跟踪：实时数据曲线跟踪，露点变化趋势清晰直观USB接口：可导出历史数据内置电源：内置4400mAh可充锂电池，一次充足，可连续工作8小时2、技术参数测量范围：露点值：-80℃～+20℃微水值：0～19999ppm测量精度：±2℃(-60℃~-50℃)±1℃(-49℃~+20℃)(工作范围)分辨率：露点值：0.1℃微水值：1ppm测量时间：≤3分钟/点采样流量：0.6～1.0L/min显示方式：彩色触摸屏显示器、全中文界面、带背光电源：锂电池可连续工作8小时，过充保护检验方式：开机自校功能工作温度：－40℃～＋80℃三、测试标准电力系统对SF6气体的湿度有很严格的要求，国家标准GB8905—1996《六氟化硫电气设备中气体管理和检测导则》和行业标准DL/T596—1996《电力设备预防性试验规程》对SF6钢瓶新气和设备中SF6气体的含水量要求见下表。
