福禄克FLUKE过程校准仪使用使用说明

福禄克fluke测温仪使用说明
1、仔细阅读说明书，了解、熟悉各功能键的作用及主要注意事项。

2、备好三节5号电池，按要求装入仪器。

3、在每次不同温度的环境中测量时，都要将仪器放置10分钟以上适应新环境。

4、确认仪器外表完好无损，掌握、了解仪器各功能键后进入测量程序。

5、温度单位设定为“℃”。

6、将仪器测量窗口在适当距离内（测量距离必须小于被测区域直径的4倍）对准被测工件，按动测量键（TEST键）即可从显示屏幕LCD读出被测物体的表面温度。

7、松开测量键后，必须保持本机姿势0.5秒。

8、如被测物体距离较远，可打开激光光束指示器，（设置方法，按住SET键进入“F-5”时选“1”时打开激光光束指示器功能选“0”时取消）按住测量键来瞄准。

9、测量时不要将本机的激光直接对准眼睛或通过反射性的表面（如镜面反射）照射眼睛。

10、使用过程中必须小心轻放，应避免放在过分潮湿高温或阳光直晒的地方。

11、长时间不使用，一定要将电池取出，在电池电量不足时及时更换新电池以免影响测量值的误差。

12、测试结束后，必须擦试镜片，不可用任何溶剂清洁镜片，可用压缩空气吹去灰尘后，用湿棉布或湿软布擦试。

13、装入仪器盒内。

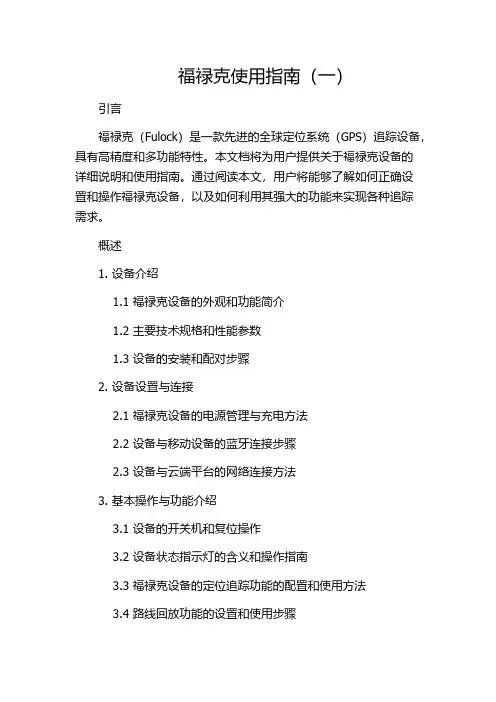

福禄克使用指南（一）引言福禄克（Fulock）是一款先进的全球定位系统（GPS）追踪设备，具有高精度和多功能特性。

本文档将为用户提供关于福禄克设备的详细说明和使用指南。

通过阅读本文，用户将能够了解如何正确设置和操作福禄克设备，以及如何利用其强大的功能来实现各种追踪需求。

概述1. 设备介绍1.1 福禄克设备的外观和功能简介1.2 主要技术规格和性能参数1.3 设备的安装和配对步骤2. 设备设置与连接2.1 福禄克设备的电源管理与充电方法2.2 设备与移动设备的蓝牙连接步骤2.3 设备与云端平台的网络连接方法3. 基本操作与功能介绍3.1 设备的开关机和复位操作3.2 设备状态指示灯的含义和操作指南3.3 福禄克设备的定位追踪功能的配置和使用方法3.4 路线回放功能的设置和使用步骤3.5 SOS紧急呼叫功能的操作和应急处理指南4. 数据管理与应用扩展4.1 数据存储和导出方法4.2 数据分析和报表生成工具的使用4.3 福禄克API的应用示例4.4 设备围栏设置和报警功能的配置4.5 远程控制指令的发送和执行5. 故障排除与常见问题解答5.1 常见故障现象及解决方法5.2 福禄克设备无法连接或定位的可能原因与处理办法5.3 常见问题的解答和技术支持渠道5.4 设备维护和软件更新建议5.5 使用福禄克设备的注意事项和安全操作指南总结本文档为用户提供了福禄克设备的详细使用指南。

通过了解福禄克的外观和功能，正确设置和连接设备，掌握基本操作和功能介绍，以及管理数据和扩展应用的方法，用户能够充分利用福禄克设备带来的便利和高效性。

同时，我们也提供了故障排除与常见问题解答，以及注意事项和安全操作指南，帮助用户更好地保护设备和保障使用体验。

在使用福禄克设备的过程中如有任何疑问或需要进一步的支持，请随时联系我们的技术服务团队。

祝您使用愉快！。

Fluke 5520A/5500A多产品校准器美国福禄克公司满足您的工作负载和经费的最佳方案多产品校准器:适应您工作负荷变化的明智选择当今技术的迅速发展使得工业生产中不得不使用各种电子测量仪器来维护和保证生产的正常运行，越来越多的用户使用越来越多的各种测试仪器。

这些仪器的准确度，性能和功能也越来越多，越来越好，而它们都需要定期进行检验。

国际的质量标准，例如ISO9000，以及安全，环境保护，核保护等都要求对这些仪器进行校准并溯源至国家承认的标准。

对于用户来说，如何以最经济，最具效率的方式来覆盖这样广泛的校准负荷就成了具有挑战性的问题。

13个校准器于一身福禄克公司是多产品校准器概念的创始人，这就是利用一台校准仪器来覆盖当今用户使用的范围很宽的各种测量工具。

目前克公司传统的坚固耐用，简单易用，现场或实验室使用的特点。

仪器有极好的自诊断能力，可以将问题隔离至模块水平。

福禄克公司世界范围的售后支持服务可以帮助您迅速解决这些可能的问题。

完整的解决方案面对世界范围的竞争，您需要高效，精确地测量来满足世界的标准。

福禄克公司能够提供完整的方案来满足您负荷范围以及经费的需求。

所谓完整的解决方案包括覆盖范围很宽的多产品校准器和多功能的校准器，高准确度校准器和各种计量标准，校准和计量管理的软件，培训以及技术支持。

当然还有维修服务。

福禄克公司作为世界校准领域的领导者，为用户提供了准确性，可靠性以及最佳性能价格比的全面的解决方案。

福禄克公司的多产品校准器系列产品提供了简单，紧凑，高效的多产品校准器来满足您校准以及经费的需求。

福禄克公司5500A是世界第一台多产品校准器，当它一问世就立即获得了各界的广泛赞誉。

在世界范围，它被称为覆盖校准范围最宽而价格最合理的校准器。

5520A具有5500A的全部能力并将其覆盖能力进一步扩展。

它将准确度进一步提高，并增加了许多新的功能，如20A电流输出能力 ，压力测量功能以及校准位和数字表的能力。

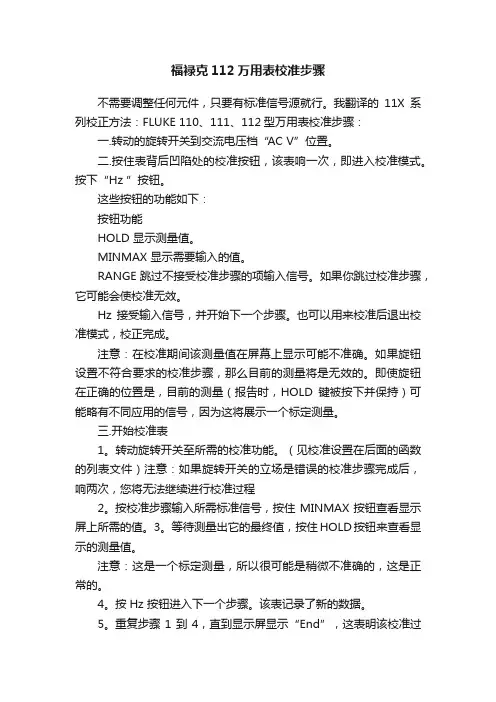

福禄克112万用表校准步骤不需要调整任何元件，只要有标准信号源就行。

我翻译的11X系列校正方法：FLUKE 110、111、112型万用表校准步骤：一.转动的旋转开关到交流电压档“AC V”位置。

二.按住表背后凹陷处的校准按钮，该表响一次，即进入校准模式。

按下“Hz ”按钮。

这些按钮的功能如下：按钮功能HOLD 显示测量值。

MINMAX 显示需要输入的值。

RANGE 跳过不接受校准步骤的项输入信号。

如果你跳过校准步骤，它可能会使校准无效。

Hz 接受输入信号，并开始下一个步骤。

也可以用来校准后退出校准模式，校正完成。

注意：在校准期间该测量值在屏幕上显示可能不准确。

如果旋钮设置不符合要求的校准步骤，那么目前的测量将是无效的。

即使旋钮在正确的位置是，目前的测量（报告时，HOLD键被按下并保持）可能略有不同应用的信号，因为这将展示一个标定测量。

三.开始校准表1。

转动旋转开关至所需的校准功能。

（见校准设置在后面的函数的列表文件）注意：如果旋转开关的立场是错误的校准步骤完成后，响两次，您将无法继续进行校准过程2。

按校准步骤输入所需标准信号，按住MINMAX按钮查看显示屏上所需的值。

3。

等待测量出它的最终值，按住HOLD按钮来查看显示的测量值。

注意：这是一个标定测量，所以很可能是稍微不准确的，这是正常的。

4。

按Hz 按钮进入下一个步骤。

该表记录了新的数据。

5。

重复步骤1到4，直到显示屏显示“End”，这表明该校准过程完成。

按下按钮“Hz ”恢复正常运作，或关掉的仪表。

FLUKE 111、112型校准功能表：步骤功能（开关位置）输入值频率（正弦波）保持时间（秒）C-01 AC V- Hz 6.000 V 900.0 Hz 4C-02 AC V 6.000 V 60 Hz 2C-03 DC V 6.000 V DC 1C-04 通断测量600Ω 1C-05 电阻Ω 6.000 KΩ 1C-06 DC A使用安培插孔 6.000 A 1显示消息：如果校准程序没有完成，仪表将无法正常工作。

FLUKE校准仪基本使用培训使用FLUKE校准仪之前，我们需要了解它的基本构造和功能。

校准仪通常由一个数字显示屏、控制面板、测量插口和校准调整旋钮等部分组成。

数字显示屏用于显示测量结果，而控制面板有一些按钮或旋钮来选择测量选项和进行校准操作。

在开始使用之前，我们首先需要确保FLUKE校准仪的电源供应。

大多数校准仪使用电池或直接连接到电源插座。

所以我们需要确保电池充满或者电源插座可用。

接下来，我们需要选择我们要测量或校准的参数。

从控制面板上选择相关的选项，如电压、电流或电阻等。

在进行选择之后，仪器将根据您选择的参数进行测量。

接下来，我们需要将测量对象连接到校准仪的测量插口上。

插口通常设计为保持连接的安全插孔。

确保连接正确无误，并且连接紧固以获取精确的测量结果。

当我们准备好进行测量时，我们可以通过按下相应的测量按钮来开始测量。

测量结果将显示在仪器的数字显示屏上。

我们可以通过控制面板上的切换按钮选择显示的结果单位，例如伏特、安培或欧姆。

如果我们需要校准电子设备，我们可以使用校准调整旋钮来调整校准仪的输出。

首先，我们可以将校准仪连接到一个已知准确度的参考标准设备上。

然后，我们可以旋转校准调整旋钮，直到校准仪的读数与参考仪器相匹配。

在使用FLUKE校准仪时，我们需要注意一些安全事项。

首先，确保仪器和连接的设备都处于安全状态，并遵循相关操作手册中的安全指南。

避免在湿润或恶劣的环境中使用校准仪，以防止电击风险。

另外，使用正确的测量探头和适当的附件来确保准确性和安全性。

最后，定期校准FLUKE校准仪以保持其准确性。

校准仪可以随着时间的推移而失去准确性，所以我们应该使用参考标准仪器来校准它。

这可以通过外部校准实验室完成，或者根据操作手册中提供的指导进行手动校准。

总结一下，FLUKE校准仪是一种用于检查、校准和调整电子设备的仪器。

在使用校准仪之前，我们需要了解它的基本构造和功能，并确保它的电源供应充足。

使用校准仪时，我们需要选择测量参数、连接测量对象、开始测量和校准调整。

AmPac and Asia Regions VersionFLUKE Corporation / FLUKE International Corporation / PO Box 9090 / Everett WA 98206-9090 USA.(206) 356 5500 / FAX (206) 356-5116Page 1产品发布多功能电气安全校准器利用单台仪器校准和计量各种电气安全测试设备福禄克精密仪器部（FPM ）发布了FLUKE5320A —— 一款多功能校准器，为各种各样的电气安全测试仪器的校准提供了齐全的功能和全面解决方案——高电压、大电流、大功率测量和驱动能力，所有这些都集成到了一台仪器内。

通过将多种功能集成到一台仪器，可以用一台校准器替代那些难以找得到的、高电压和大电流、大功率的电阻器和许多旧型号的仪器。

5320A 还包括一台精密数字多用表和电压校准器，可以完全校准多功能电气安装测试仪、兆欧表、环路测试仪、漏电保护测试仪、大地电阻测试、便携式电器设备测试仪、接地连接测试仪、医疗仪器电气安全测试仪，等等。

用户会对5320A 的精密度、可重复测量结果充满信心，并且会通过将5320A 与MET/CAL® Plus 校准管理软件相集成，实现自动化校准，从而实现生产力的大幅提高。

利用5320A 覆盖最多的被校准对象FLUKE 5320A 在单台仪器中集成了多种功能，可保证各种电气安全测试设备校准的产出效率和测量准确度。

谁是目标客户？主要的客户为直流/低频（DC/LF）校准实验室：第三方实验室内部校准实验室（公用事业部门、电信、电气制造厂商）部队/政府电气安全测试仪器制造商5320A的自动测试功能使其非常适合于生产测试和用于校准实验室。

被校准对象是什么？随着全球范围内电气安全标准的日益增多（包括英国的第16版测试标准和德国的VDE 0100及0700标准），电气安装和电器设备的测试成为电工和测试人员从事越来越多的常见任务。

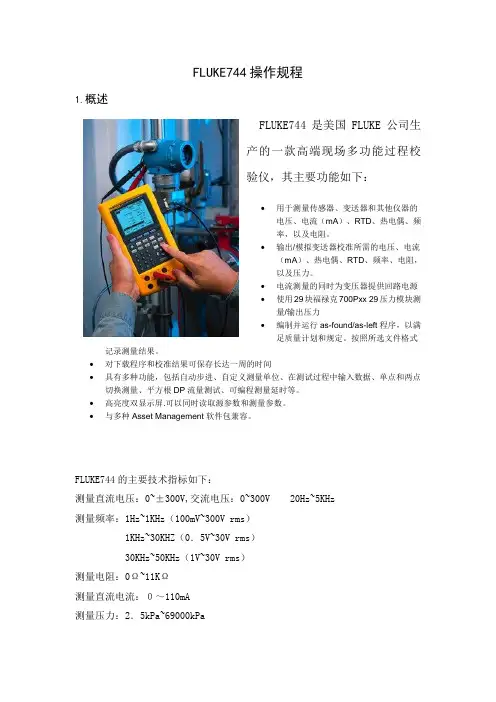

FLUKE744操作规程1.概述FLUKE744是美国FLUKE公司生产的一款高端现场多功能过程校验仪，其主要功能如下：∙用于测量传感器、变送器和其他仪器的电压、电流（mA）、RTD、热电偶、频率，以及电阻。

∙输出/模拟变送器校准所需的电压、电流（mA）、热电偶、RTD、频率、电阻，以及压力。

∙电流测量的同时为变压器提供回路电源∙使用29块福禄克700Pxx 29压力模块测量/输出压力∙编制并运行as-found/as-left程序，以满足质量计划和规定。

按照所选文件格式记录测量结果。

∙对下载程序和校准结果可保存长达一周的时间∙具有多种功能，包括自动步进、自定义测量单位、在测试过程中输入数据、单点和两点切换测量、平方根DP流量测试、可编程测量延时等。

∙高亮度双显示屏.可以同时读取源参数和测量参数。

∙与多种Asset Management软件包兼容。

FLUKE744的主要技术指标如下：测量直流电压：0~±300V,交流电压：0~300V 20Hz~5KHz测量频率：1Hz~1KHz（100mV~300V rms）1KHz~30KHZ（0．5V~30V rms）30KHz~50KHz（1V~30V rms）测量电阻：0Ω~11KΩ测量直流电流：０～110mA测量压力：2．5kPa~69000kPa回路电源：24V或28V（22mA最大）2.操作步骤2.1 操作面板（见下图）各按键的功能见下表2.2 输出插孔见下图2.3 测量直流电压的方法是在测量状态按键按照下图插接线2.4 测量热电偶的方法是在测量状态按键按照下图插接线2.5 测量热电阻的方法是在测量状态按键按照下图插接线2.6 输出mA 值、Ω值、电压值的方法是在输出状态按键、键和键按照下图插接线2.7 测量mA电流的方法是在测量状态按键按照下图插接线2.8 模拟变送器（该变送器输出为mA）的方法是在输出状态按键后选择Simulate Transmitter状态按照下图插接线2.9 给变送器提供电源（该变送器输出为mA）的方法是在测量状态按键后再按键选择Enabled 24V后按ENTER键按照下图插接线00--2.10 测量变送器输出mA电流的方法是在测量状态按键按照下图插接线2.11 测量开关和线路通断的方法是在测量状态按两下键按照下图插接线。

FLUKE网络测试仪器说明书班级：330910姓名：***学号：********一、福禄克测试仪初始化步骤：1、充电：将Fluke dtx系列产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。

将语言选择成中文后才进行以下操作。

3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat 6A/Class EA 通道适配器。

然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。

“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。

二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER选定并完成参数设置。

三、福禄克测试仪测试过程：⒈根据需求确定测试极限值和电缆类型：通道测试还是永久链路测试？是CAT5E还是CAT6还是其他？⒉关机后将测试标准对应的适配器安装在主机、辅机上，如选择“TIA CAT5E CHANNEL”通道测试标准时，主辅机安装“DTX-CHA002”通道适配器，如选择“TIA CAT6A PERM.LINK”永久链路测试标准时，主辅机各安装一个“DTX-PLA002”永久链路适配器。

目录产品概述 (2)安全工作规范 (2)产品示意 (3)接线端 (3)显示屏 (3)自动关机 (4)测量 (4)数据保持 (4)测量交流电压和直流电压 (4)测量电阻通断性测试 (5)测量二极管测量电容 (5)维护 (5)一般维护 (5)准确技术指标 (6)福禄克FLUKE-101产品使用手册产品概述Fluke 101 Multimeter 掌上万用璷是一款 6000计数仪器。

产品使用电池电源，带有数字屏幕。

安全工作规范使用产品时请严格按照安全工作规范，否则产品提供的保护能力可能会降低。

•请勿在蒸汽周围、潮湿环境或爆炸性气体中使用该产品；•若发现产品有损坏，请勿使用，并禁用产品；•若产品工作异常，请勿使用；•使用前先对产品外壳进行检查。

查看是否存在裂纹或塑胶件缺损。

尤其需仔细检查端子附近的绝缘体；•只能使用正确的测量类别(CAT)、电压和电流额定探针、测试线以及转接器进行测量；•勿使用已损坏的测试导线。

检查测试导线绝缘层是否损坏，是否有外露金属或有磨损迹象，检查测试导线的通断性；•测量时，请先连接零线或地线，再连接火线；断开时，请先切断火线，再断开零线和地线。

•先测量一个已知电压，确定仪器的运行是否正常；•切勿使端子与接地之间的电压超过额定电压；•请勿使用HOLD 功能测量未知电位。

开启HOLD 后，在测量到不同电位时显示屏不会发生改变；•不要触摸高压：电压> 交流有效值(RMS) 30 V，交流峰值42 V，或直流60 V；•请将手指握在探针护指装置的后面；•打开电池盖之前，首先断开所有探头、测试线和附件；•请勿超出产品、探针或附件中额定值最低的单个元件的测量类别(CAT) 额定值；•清洁产品时请先移除输入信号。

•替换零件时应使用指定的。

•维修产品时请经过认可的技术人员。

•如长时间不使用产品或将其存储在高于50 °C 的环境中，记得取出电池。

否则，电池漏液可能会使产品有所损坏。

福禄克测线仪使用一、福禄克测线仪的使用方法1.连接测线仪：将福禄克测线仪与待检测的电路连接。

一般来说，测线仪有两个测试针，一个连接到电源的负极，另一个连接到待检测的线路上。

2.打开测线仪开关：将测线仪的开关拨到“ON”或者“TEST”位置。

此时，测线仪开始工作，并开始检测线路中的故障。

3.检测故障：根据测线仪的显示，可以判断出电路中是否存在短路、断路、接地等问题。

具体的故障信息通常会在测线仪的显示屏上显示出来，也可以通过测线仪上的指示灯或者声音来判断。

4.排除故障：一旦检测出电路中的故障，工程师可以根据故障信息来进行修复。

对于短路问题，可以通过断开电路中的元件或者更换元件来解决。

对于断路问题，可以通过重新连接导线或者更换损坏的导线来解决。

对于接地问题，可以检查接地部分是否接触良好并进行修复。

二、福禄克测线仪的优点1.高精度：福禄克测线仪采用先进的电路检测技术，具有高精度的检测能力。

它可以准确地检测出电路中的各种故障，并提供准确的故障信息，为工程师的故障排查提供了有力的支持。

2.快速检测：福禄克测线仪具有快速检测的特点，可以在短时间内完成对电路的故障检测。

这样可以减少工程师排查故障的时间，提高工作效率。

3.易于操作：福禄克测线仪采用简单直观的操作界面，操作起来非常方便。

即使对于没有专业知识的人员来说，也可以轻松上手使用。

4.多功能：福禄克测线仪不仅可以检测电路中的短路、断路、接地等问题，还可以进行电压、电流、电阻等参数的测量。

这使得它具有更广泛的应用领域，可以满足不同场景下的需求。

三、福禄克测线仪的注意事项1.安全使用：在使用福禄克测线仪时，需要确保自身的安全。

在进行测量之前，应先切断电源，并且确保电路处于安全状态。

在连接测线仪时，需要确保与电路正确连接，避免短路等安全问题的发生。

2.操作规范：在使用福禄克测线仪时，需要遵循操作规范。

不得擅自拆卸、改装测线仪，不得使用不符合规定的电源，以免引发故障或安全问题。

福禄克温度校准器安全操作及保养规程前言福禄克温度校准器是一种高精度的测温设备，可以精确地测量温度并校准其他温度测量设备的准确性。

然而，由于其高精度和敏感度，福禄克温度校准器需要被正确地使用和保养，以确保其有效性和安全性。

本文将介绍福禄克温度校准器的安全操作和保养规程。

安全操作规程1. 注意事项在使用福禄克温度校准器之前，请确保仔细阅读并理解以下事项：•在使用福禄克温度校准器之前，确保您已经熟悉其操作方法与使用场景，并遵守相关安全标准和规定。

•在操作福禄克温度校准器之前，请将其放置在水平的表面上，并检查设备是否完好无损，并确保测量探头干净无污点。

•在连接福禄克温度校准器时，请确保所有连接处都已牢固连接并且正确插入，以免在操作过程中发生故障。

•在使用福禄克温度校准器时，请遵循正确的操作步骤，并避免对其进行任何不必要的折腾或调整等操作。

•在使用福禄克温度校准器时，应确保工作环境的温度和相对湿度均在设备的工作要求范围之内。

•在使用福禄克温度校准器时，应避免在其周围产生任何电磁干扰或其他干扰源，以免影响测量精度。

2. 操作步骤在使用福禄克温度校准器时，请按以下操作步骤进行：1.插入电源线并将电源线连接至电源插座。

2.按下电源开关，使福禄克温度校准器开始自检。

3.若设备自检完成，则可进行温度测量操作。

4.在测量前，请确保测量应用和要求，选择相应测量模式并进行测量误差校准。

5.在测量中，请注意不要移动温度计的位置和连接线束，以避免引入测量误差。

6.测量完成后，请按下电源开关关闭设备。

3. 使用注意事项在使用福禄克温度校准器时，请注意以下使用注意事项：•确保温度计在使用时始终处于平稳状态•不要将温度计连接到错误的测量部件上•不要在福禄克温度校准器外使用任何其他电缆或连接线•当福禄克温度校准器未在测量时，请将探头夹紧在夹具下部保养规程福禄克温度校准器的保养对于设备的长期使用和精度维护至关重要。

以下是几个关键的保养指导：1. 清洁在使用过福禄克温度校准器后，请务必注意对设备进行清洁。

福禄克Fluke dsp-4000/4300网络测试仪使用操作说明Fluke DSP4000/4300产品操作,福禄克DSP系列产品说明，操作步骤一、福禄克DSP系列产品使用步骤：1、充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有DSP4000 CAL MODULE字样)，用校准模块将主Fluke DSP4000/4300产品操作,福禄克DSP系列产品说明，操作步骤一、福禄克DSP系列产品使用步骤：1、充电：将福禄克DSP系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、自校准：取校准模块(上有“DSP—4000 CAL MODULE”字样)，用校准模块将主机及辅机连接好。

打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。

将旋钮开关转到任何模式即可打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，将旋扭转至“SPECIAL FUNCTIONS”档位，用“↑↓”箭头选择第七项“SELF CALIBRATION”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“SELF CALIBRATION COMPLETE”说明自校准成功完成。

3、设置参数：操作：将旋钮转至“SET UP”档位，在第一个黑块处按“ENTER”进入测试标准和电缆类型选择，常用的是“TIA CA T 5E CHANNEL”（超五类通道标准，使用通道适配器）；“TIA CAT 6 CHANNEL”（六类通道标准，使用通道适配器），“TIA CAT 6 PERM LINK”（六类永久链路测试标准，使用永久链路适配器），其他不常用，用“↑↓”和“PAGE UP (3号按键)、PAGE DOWN(4号按键)”选择你所需的标准，按“ENTER”确认，回到主菜单。

福禄克Fluke DTX系列(dtx-1800,1200,lt)操作步骤说明阅读数: 114 日期:2010-2-3 来源:朗坤市场部福禄克Fluke DTX系列(dtx-1800,dtx-1200,dtx-lt)操作步骤说明:一、初始化步骤：1、充电：将fluke dtx系列产品主机、辅机分别用变压器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项Chinese 按“ENTER”选择。

将语言选择成中文后才进行以下操作。

3、自校准：取fluke dtx系列产品Cat 6/Class E 永久链路适配器，装在主机上，辅机装上Cat 6/Class E 通道适配器。

然后将永久链路适配器末端插在Cat 6/Class E 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。

“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。

二、设置参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER 选定并完成参数设置。

福禄克FLUKE过程校准仪中文说明书一，测量和信号输出功能一览表热电阻2，3，4线测量2线输出100ΩPlatinum(3926)100ΩPlatinum(385)120ΩNickel(672)200ΩPlatinum(385)500ΩPlatinum(385)1000ΩPlatinum(385)10ΩCopper(427)100ΩPlatinum(3916)压力27种压力模块从2.5kPa至69,000kPa *回路电压24或28V(22mA最大)*对于压力输出功能，是指由外部手动压力泵或其它压力源作为压力信号二、初识校准仪1.当你第一次取出校准仪，你需要将电池充电见图9，给电池充电2小时。

2.将电池放入校准仪中。

3.连接校准仪的电压输出端和输入端如下：连接最左端的一对插孔（V、Ω、RTD输出）和最右端的一对插孔（VMEAS）（见图3）。

图3 跨接线连接图4 输入输出的例子4.开机按⊙，按▲，▼以调整对比度。

以达到最好的显示效果。

校准仪在接通电源时是直流电压的测量功能，可以在一对VMEAS输入插孔中得到读数。

5.按看到其测量情况。

6.按V—…键，选择直流电压输出。

按数字键5和ENTER=开始输出5.0000V直流电压。

7.量直流电压。

你将在上半部屏幕看到测量读数，在下半部屏幕看到输出值，如图4所示。

三、操作功能1.输入和输出插孔图5所示，校准器输入和输出插孔，表2解释它的用途。

表2 输入/输出插孔和连接器7,8！SOURCE（输出）mA测量mAΩRTD插孔输出或测量电流、电阻和RTDS插孔，并提供回路电源9,10！SOURE（输出）V ΩRTD插孔输出电压、电阻、频率、和模拟RTDS输出插孔图5 输入/输出插孔和连接2．按键校准仪按键如图6所示，表3解释它们的功能，有4个未带标记的兰色按键，在显示屏幕下面称之为功能键。

其功能在操作过程中屏幕出现的定义所确定。

功能键和其显示内部在本手册中用黑体字标明，例如：Choices图6 按键表3 键的功能序号性能说明15 V-键测量方式中选择直流电压，输出方式中选择直流电压16 开关键电源开关3．显示屏幕图7为典型的显示屏幕。

福禄克FLUKE过程校准仪中文说明书一，测量和信号输出功能一览表热电阻2，3，4线测量2线输出100ΩPlatinum(3926) 100ΩPlatinum(385) 120ΩNickel(672) 200ΩPlatinum(385) 500ΩPlatinum(385) 1000ΩPlatinum(385) 10ΩCopper(427) 100ΩPlatinum(3916)压力27种压力模块从2.5kPa至69,000kPa*回路电压24或28V(22mA最大)*对于压力输出功能，是指由外部手动压力泵或其它压力源作为压力信号二、初识校准仪1.当你第一次取出校准仪，你需要将电池充电见图9，给电池充电2小时。

2.将电池放入校准仪中。

3.连接校准仪的电压输出端和输入端如下：连接最左端的一对插孔（V、Ω、RTD输出）和最右端的一对插孔（VMEAS）（见图3）。

图3 跨接线连接图4 输入输出的例子4.开机按⊙，按▲，▼以调整对比度。

以达到最好的显示效果。

校准仪在接通电源时是直流电压的测量功能，可以在一对VMEAS输入插孔中得到读数。

5.按看到其测量情况。

6.按V—…键，选择直流电压输出。

按数字键5和ENTER=开始输出5.0000V直流电压。

7.量直流电压。

你将在上半部屏幕看到测量读数，在下半部屏幕看到输出值，如图4所示。

三、操作功能1.输入和输出插孔图5所示，校准器输入和输出插孔，表2解释它的用途。

表2 输入/输出插孔和连接器7,8！SOURCE（输出）mA测量mAΩRTD插孔输出或测量电流、电阻和RTDS插孔，并提供回路电源9,10！SOURE（输出）V ΩRTD插孔输出电压、电阻、频率、和模拟RTDS输出插孔图5 输入/输出插孔和连接2．按键校准仪按键如图6所示，表3解释它们的功能，有4个未带标记的兰色按键，在显示屏幕下面称之为功能键。

其功能在操作过程中屏幕出现的定义所确定。

功能键和其显示内部在本手册中用黑体字标明，例如：Choices图6 按键表3 键的功能序号性能说明15V-键测量方式中选择直流电压，输出方式中选择直流电压16开关键电源开关3．显示屏幕图7为典型的显示屏幕。

福禄克FLUKE DTX系列(Dtx-1800,Dtx-1200,Dtx-lt)简单操作步骤说明:一、福禄克测试仪初始化步骤：1、充电：产品主机、辅机分别用电源适配器充电，直至电池显示灯转为绿色；2、设置语言：操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，按右下角绿色按钮开机；使用↓箭头；选中第三条“Instrument setting ”（本机设置）按“ENTER”进入参数设置，首先使用→箭头，按一下；进入第二个页面，↓箭头选择最后一项Language按“ENTER”进入; ↓箭头选择最后一项 Chinese 按“ENTER”选择。

将语言选择成中文后才进行以下操作。

3、自校准：取fluke dtx系列产品Cat 6A/Class EA 永久链路适配器，装在主机上，辅机装上Cat6A/Class EA 通道适配器。

然后将永久链路适配器末端插在Cat 6A/Class EA 通道适配器上；打开辅机电源，辅机自检后，“PASS”灯亮后熄灭，显示辅机正常。

“SPECIAL FUNCTIONS”档位，打开主机电源，显示主机、辅机软件、硬件和测试标准的版本（辅机信息只有当辅机开机并和主机连接时才显示），自测后显示操作界面，选择第一项“设置基准”后（如选错用“EXIT”退出重复），按“ENTER”键和“TEST”键开始自校准，显示“设置基准已完成”说明自校准成功完成。

二、设置福禄克测试仪基本参数操作：将fluke dtx系列产品主机旋钮转至“SET UP”档位，使用“↑↓”来选择第三条“仪器值设置”，按“ENTER”进入参数设置，可以按“←→”翻页，用“↑↓”选择你所需设置的参数，按ENTER进入参数修改，用“↑↓”选择你所需采用的参数设置，选好后按ENTER 选定并完成参数设置。

1、新机第一次使用需要设置的参数，以后不需更改。

（将旋钮转至“SET UP”档位，使用↓箭头；选中第三条：仪器设置值按ENTER进入如果返回上一级请按EXIT）：1) 线缆标识码来源：（一般使用自动递增，会使电缆标识的最后一个字符在每一次保存测试时递增一般不用更改）2) 图形数据存储：（是）（否）通常情况下选择（是）3) 当前文件夹： DEFAULT 可以按ENTER进入修改其名称（你想要的名字）4) 结果存放位置：（使用默认值“内部存储器”假如有内存卡的话也可以选择“内存卡”）5) 按→进入第2个设置页面，操作员：You Name 按ENTER 进入按F3删除原来的字符“←→↑↓”来选择你要的字符选好后按ENTER确定6) 地点： Client Name，是你所测试的地点可以依照地e）小点进行修改7) 公司：You Company Name，你公司的名字8) 语言：Language，默认是英文9) 日期：输入现在日期10) 时间：输入现在时间11) 长度单位：通常情况下选择米（m）2、新机不需设置采用原机器默认值的参数：1) 电源关闭超时：默认30分钟2) 背光超时：默认1分钟3) 可听音：默认是4) 电源线频率：默认50Hz5) 数字格式：默认是6) 将旋钮转至“SET UP”档位选择双绞线按ENTER 进入后 NVP 不用修改7) 光纤里面的设置，在测试双绞线是不须修改3、使用过程中经常需要改动的参数：将旋钮转至“SET UP”档位，选择双绞线，按ENTER进入：线缆类型：按ENTER进入后按↑↓选择你要测试的线缆类型例如我要测试超5类的双绞线在按ENTER进入后选择UTP 按ENTER ↑↓选择“Cat 5e UTP ” 按ENTER 返回。

福禄克F430系列三相电能质量分析仪更快、更安全、更详细地定位和诊断的电能质量故障技术参数福禄克公司的F434 和F433三相电能质量分析仪可以帮助用户定位、预测、防止和诊断配电系统的故障。

对于那些维护或排障三相配电系统的工作人员来说，这些简便易用的手持工具是“必不可少”的。

新的IEC和GB国标关于闪变和电能质量方面的标准使得在对系统进行电能质量分析监测时有了判断的依据。

●记录三相系统中所有电能质量的参数。

●直观的菜单，最大程度上减少所需的设置。

●工业现场使用最高的安全等级。

●四个电压通道和四个电流通道。

●同时在所有相线上捕获波形数据。

●系统监测：在一个仪表板上现实全部电能质量参数。

●自动显示瞬态尖峰脉冲信号：不会漏掉任何一个事件。

●自动趋势绘图（AutoTrend）功能：无需对记录进行设置！●坚固的手持式设计。

●使用镍氢（NiMH）电池组时，一次充电可使用7个小时。

●将数据文件传输到PC，用于编写报告和利用FlukeView®软件进行分析。

CAT IV 600 V 和CAT III 1000 V的安全等级在设计时就考虑了保护用户和设备免受高压电击，福禄克F430系列电能质量分析仪、附件和充电器都经过验证，满足CAT IV 600 V和CAT III 1000 V环境下使用的严格的安全标准。

它们是同类别中第一款符合CAT IV安全等级的工具，所以可以被用于低压配电系统中所有的电气连接和插座。

快捷地观察趋势图利用AutoTrend（自动趋势绘图）功能，可以快速地深入浏览电能质量参数随时间的变化。

所显示的每一读数都被自动并且连续的进行记录，而不必设置触发限值或间隔时间，也无需手动启动记录过程。

可以快速地观察所有相线和零线上电压、电流、频率、功率、谐波或闪变的趋势图；还可以使用光标和缩放功能分析趋势－而不会中断记录。

AutoTrend功能在后台自动记录显示的所有参数。

在数据和趋势图之间切换，以及使用光标和缩放功能分析测量结果，都不会中断记录过程。
