多功能电能表现场校验仪说明书目录一、概述 1二、主要功能和特点2三、技术指标 2四、面板说明 3五、操作使用方法 41、开机 42、接线方法43、设置常数及方式54、电参数测量 55、CT变比的测量66、查线（错误接线识别） 67、电能表校验88、存贮和查询119、液晶屏对比度的调节12六、电能基本误差的校准12七、常见故障及处理方法12八、附件13九、附录141、钳形电流互感器的使用方法142、光电采样器的使用方法143、电子表脉冲采样线的使用方法14一、概述尊敬的用户，非常欢迎您选购我们为您生产的JYM-3型多功能电能表现场校验仪，该现场校验仪是专门为现场校验单、三相有功和无功感应式和电子式电能表以及其它多种电工仪表而设计开发的一款便携式设备。
该设备应用高精度采样技术，并结合最新数字信号处理方法，为现场校验电能表和其它多种电工仪表提供了一套方便高效的解决方案。
我们相信您会对使用这款便携式设备感到十分满意的。
在使用该设备之前，请详细阅读本使用说明书。
以下是使用该设备时的注意事项：1、设备通电使用前，应保证可靠接地。
2、设备通电使用前，应确认面板上的Ua/外部供电电源选择开关是处于哪种状态：该开关按下即选择了通过Ua与U0提供设备工作电源，供电范围为AC80V-400V，该状态下，严禁把电源线插入外220V插座。
该开关浮起（同时指示灯亮）即选择了通过外220V 插座提供设备工作电源，供电范围为AC220V±10%。
3、严禁在设备通电工作状态下反复按动Ua/外部供电电源选择开关。
4、严禁在设备通电工作状态下用手去触摸面板上的各端子。
5、正确连接测试导线，正确设置电流输入方式，输入相应量限内的电流和电压量。
切记电流输入值不得超过所选端子额定值的120%。
6、钳形电流互感器在使用过程中应轻拿轻放，必须保持钳口铁芯端面清洁，不得有任何异物。
钳口端面可用干绸布擦拭（严禁沾酒精和水），擦拭过程中应保持铁芯端面光洁度。
MK-2型煤矿监测系统多功能校验仪产品使用说明书1概述MK-2型多功能校验仪与其它仪表、装置和不同浓度的甲烷标准气样配套，可用于甲烷报警矿灯、各种气体报警仪和煤矿监测系统传感器、载体热催化元件的检验、调试、故障检测及维修等。
1.1仪器使用环境条件室温0-40摄氏度，相对湿度≤85%。
1.2主要技术指标a)输入电压：AC220V；b)直流输出电压：DC1.85-25V；c)最大输出电流：DC2A；d)电压检测量程：10mV-20V；e)电流检测量程：1mA-200mA；f)频率检测量程：0.1Hz-5000Hz；g)甲烷载体催化元件检测量程；0.1mV-200mV；h)气体流量控制范围；60ml-600ml。
2仪器基本功能和操作方法2.1输出直流电压和电流打开仪器电源开关，旋动“调节”电位器，使“输出电压指示”显示的数值满足被测仪器的供电电压，将此电压通过“输出电压”的输出线加在被测仪器的输入端，此时“输出电流指示”显示的数值即为被测仪器的工作电流。
2.2电压检测按2.1所述先给被测仪器供电。
按下“检测功能选择”的“电压”键，用“检测”试笔（或线夹）可检测被检仪器电路中各点的电压（“检测显示”所显示的数值）。
2.3电流检测参照2.2的操作，不同的是按下应是“检测功能选择”的“电流”键。
(检测电路时必须串联负载)2.4频率检测参照2.2的操作，按下“检测功能选择”的“频率”键，在“频率检测”读取数值。
2.5 载体催化元件检测配以新鲜的空气和不同浓度的甲烷标准气样，可检测载体催化元件的零点（零点漂移）、灵敏度、基本误差、线性度和响应时间等主要技术指标。
其方法如下：（按先后顺序进行）2.5.1把新鲜空气或所需浓度的甲烷标准气瓶，用软管分别接在仪器的进气接嘴上，把载体催化元件专用气室用软管接在仪器的出气接嘴上。
2.5.2用载体催化元件检测线夹按面板图示与载体催化元件连接，再把载体催化元件装入专用气室。
接通电源，将仪器的输出电压调整到载体催化元件的工作电压（3V）。

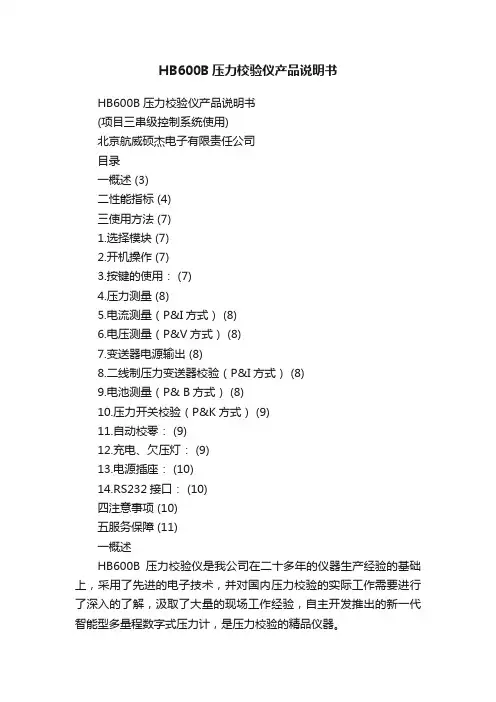

HB600B压力校验仪产品说明书HB600B压力校验仪产品说明书(项目三串级控制系统使用)北京航威硕杰电子有限责任公司目录一概述 (3)二性能指标 (4)三使用方法 (7)1.选择模块 (7)2.开机操作 (7)3.按键的使用： (7)4.压力测量 (8)5.电流测量（P&I方式） (8)6.电压测量（P&V方式） (8)7.变送器电源输出 (8)8.二线制压力变送器校验（P&I方式） (8)9.电池测量（P& B方式） (8)10.压力开关校验（P&K方式） (9)11.自动校零： (9)12.充电、欠压灯： (9)13.电源插座： (10)14.RS232接口： (10)四注意事项 (10)五服务保障 (11)一概述HB600B压力校验仪是我公司在二十多年的仪器生产经验的基础上，采用了先进的电子技术，并对国内压力校验的实际工作需要进行了深入的了解，汲取了大量的现场工作经验，自主开发推出的新一代智能型多量程数字式压力计，是压力校验的精品仪器。
仪器选用了进口高稳定度压力传感器，输出的电信号经过低漂移信号放大器、24位高精度A/D转换后，将压力信号转变为可控数字信号，并输入到单片机，经过软件修正后再显示出压力数值；同时可为被校表提供DC24V仪表电源，并具有电流测量、电压测量功能，方便压力变送器的校验工作。
每台HB600B压力校验仪的标准配置可以选配一至六个智能压力模块（量程任选），降低了用户的购置成本。
配有标准RS232接口，可以联机使用AutoVM软件实现自动校验。
仪器配套提供全铝合金仪器箱。
广泛地应用于石油、化工、冶金、电力、国防、机械制造、冶金、计量监督、教学和仪表制造等部门，是现场压力校验和工业压力实验室更新的理想仪器设备。
图一仪器工作原理框图二性能指标1.压力测量：根据使用需要选择压力模块的量程段和准确度。
一台主机推荐选择使用模块六只以内。
2.量程选择：从－0.1MPa～60MPa全量程内任意选择，准确度：0.05%F.S；★.模块选用进口传感器并带有智能芯片，可自动识别量程。
多功能过程校验仪声明：本手册适用于HART型和基本型的多功能过程校验仪仪表。
与HART相关的操作仅适用于HART型。
手册内所有的解释和范例是以HART型型作说明的。
1引言多功能过程校验仪（以下简称校验仪）是一个由电池/适配器供电，能测量和输出电参数和物理参数的手持便携式仪器（见表1）。
表 1. 输出和测量功能一览表除表1所列的功能以外，校验仪还具有下列特性：▪任何功能状态都可直接进入HART功能（仅限HART型）。
▪测量和输出可同时工作。
测量信息与输出信息分屏显示。
▪热电偶（TC）输入/输出端子及校验仪内部具有自动参考节点温度补偿。
▪手动步进输出及自动步进和斜波电流输出。
▪任何操作下的室温监视▪测量/输出温度监视功能▪测量/输出mA%显示▪测量滤波功能▪测量手动保持功能▪压力输出显示值的自动保持功能2与我们联系欲订购部件、寻求操作上的协助或取得最靠近您的经销商或维修中心的地点，请打电话，或请探访公司网址：（见说明书封底）3标准配置以下所列的项目均包含在您的校验仪内，如果您发现校验仪有损坏或缺少一些东西，应立即与购买单位联系。
欲订购更换零件或备件，请参见本手册15.3所列的用户可更换的备件清单。
▪测试表笔（H000000-00） 1付▪工业测试导线（H000001-00） 1付▪工业测试导线（H000002-00） 1付▪钩式测试表笔（H000004-00） 1付▪鳄鱼夹（H010000-00） 1付▪鳄鱼夹（H010007-00） 1付▪热电偶转接头（H200000-00） 1个▪使用说明书 1本▪产品合格证明书 1份▪保险管（100mA/250V） 2只▪保险管（50mA/250V） 2只▪5号碱性电池 4节▪布包 1个4安全信息用户应按照本说明书的指示使用校验仪，否则校验仪所提供的保护措施可能会受到损坏。
对于没有按照所给的安全警示信息进行操”指出可能对用户构成危险的情况或行为；“小心”指出可能对校验仪或被测试设备造成损坏的情况或行为。
天津市国力电子有限公司地址：天津市南开区白堤路5-5-101号300192 电话：(022)87894846 87894852传真：(022)87894852GL2033型多功能校验仪使用说明书天津市国力电子有限公司目录1.概述--------------------------------------------------12.技术参数--------------------------------------------23.工作原理--------------------------------------------34.结构特征--------------------------------------------35.使用与维护-----------------------------------------56.仪器校准点-----------------------------------------87.附件--------------------------------------------------86.仪器校准点下列各点为主线路板上各点：1VR2：电阻测量标度电位器1VR3：mV输出调零电位器1VR5：mA测量标度电位器1VR6：mV测量标度电位器1VR7：V测量标度电位器7.附件①使用说明书一份②电源线一根③测试线一付④DC24V电源线一根1.概述GL2033型多功能校验仪是一种便携式通用型校验仪器。
它既有数字式标准信号源输出功能，可以输出直流电压、直流电流、电阻，又具备测量功能，可以精确测量直流电压、直流电流、电阻。
为方便仪表校验，设置了阶跃输出控制功能，并且可以提供现场仪表的供电电源。
因此，GL2033型多功能仪表校验仪使用灵活，操作方便，性能稳定，可靠性强，可用于校验DDZ-Ⅱ、DDZ-Ⅲ型及采用国际标准传输信号的自动控制仪表，可广泛应用于石油、化工、冶金、发电、仪表行业及科研部门，工作环境符合GB6587.1-1986《电子测量仪器环境试验总纲》中Ⅱ组仪表的有关规定。
前言非常感谢购买本公司生产的多功能过程校验仪。
本说明书解释了多功能过程校验仪的配置、操作方法和使用注意事项。
在使用多功能过程校验仪之前，请仔细阅读本说明书。
在充分理解的基础上，再对多功能过程校验仪进行操作。
●公司遵循持续发展的原则。
我们保留在预先不通知的情况下，对此说明书中描述的任何产品进行修改和改进的权利；保留在预先不通知的情况下，修订或废止本文档的权利。
对改进后的产品有相应的使用说明书或改进说明。
●本公司向最终用户保证，该仪表供货时的硬件、附件在材质和制造工艺上都不存在任何缺陷。
若在仪表到货之日起的1年质保期内收到用户有关这类缺陷的通知，本公司将对确实有缺陷的产品实行免费修理或更换。
本公司的所有产品均承诺终身维修。
2017年11月危险●严禁擅自拆卸、加工、改造或修理多功能过程校验仪，否则可能导致其动作异常，故障或报废。
由此造成的事故，本公司恕不负责。
●插孔之间的最高允许电压是30VDC，最大电流是25mA。
●当测试表笔的一端被插入电流插孔时，切勿将表笔另一端碰触电压源。
●切勿使用已损坏的多功能过程校验仪及其配件。
●请严格按照本说明书的各项说明进行操作，否则可能损坏多功能过程校验仪。
注意●首次使用多功能过程校验仪前，请确保电池电量充足。
●使用前务必保证多功能过程校验仪正常供电，并测量已知电压以确认多功能过程校验仪工作正常。
●使用多功能过程校验仪前应确定电池盖已关紧，在打开电池盖前请务必先把多功能过程校验仪的测试表笔拆下。
●根据使用要求选择正确的功能和量程档。
●使用测试探针时，手指应保持在探针的护指装置后，切勿触碰探针的金属触点。
●报废本产品时，按工业垃圾处理，避免污染环境。
目录1 概述.......................................................................................................... V II2 标准设备................................................................................................. V II3 初识多功能过程校验仪 (VIII)4 多功能过程校验仪概述 (IX)4.1插孔 .................................................................................................... I X 4.2多功能过程校验仪按键 (X)4.3显示屏幕 (XII)5 测量模式 (XIII)5.1测量电压、有源电流、欧姆和频率信号。

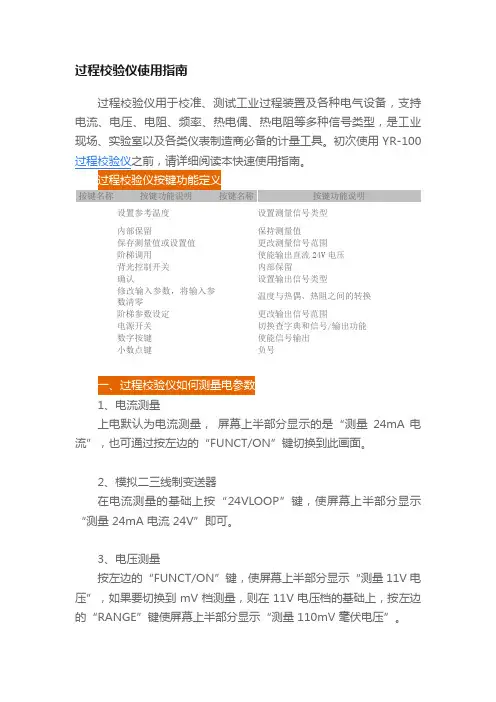

过程校验仪使用指南过程校验仪用于校准、测试工业过程装置及各种电气设备，支持电流、电压、电阻、频率、热电偶、热电阻等多种信号类型，是工业现场、实验室以及各类仪表制造商必备的计量工具。
初次使用YR-100过程校验仪之前，请详细阅读本快速使用指南。
按键名称按键功能说明按键名称按键功能说明设置参考温度设置测量信号类型内部保留保持测量值保存测量值或设置值更改测量信号范围阶梯调用使能输出直流24V电压背光控制开关内部保留确认设置输出信号类型修改输入参数，将输入参温度与热偶、热阻之间的转换数清零阶梯参数设定更改输出信号范围电源开关切换查字典和信号/输出功能数字按键使能信号输出小数点键负号1、电流测量上电默认为电流测量，屏幕上半部分显示的是“测量24mA 电流”，也可通过按左边的“FUNCT/ON”键切换到此画面。
2、模拟二三线制变送器在电流测量的基础上按“24VLOOP”键，使屏幕上半部分显示“测量 24mA 电流 24V”即可。
3、电压测量按左边的“FUNCT/ON”键，使屏幕上半部分显示“测量 11V 电压”，如果要切换到mV档测量，则在11V电压档的基础上，按左边的“RANGE”键使屏幕上半部分显示“测量 110mV 毫伏电压”。
4、电阻测量按左边的“FUNCT/ON”键，使屏幕上半部分显示的是“测量3200Ω电阻”，如果要切换到500Ω电阻档测量，则在3200Ω电阻档的基础上，按左边的“RANGE”键使屏幕上半部分显示“测量500Ω电阻”。
5、热电阻RTD测量按左边的“FUNCT/ON”键，使屏幕上半部分显示的是“测量PT100 热电阻”，如果要切换到其它热电阻档测量，则在PT100热电阻档的基础上，按左边的“RANGE”键使屏幕上半部分显示“测量CU100 热电阻”或者其它的热电阻分度号。
6、热电偶TC测量按左边的“FUNCT/ON”键，使屏幕上半部分显示的是“测量J 型热电偶”，如果要切换到其它热电偶档测量，则在J型热电偶档的基础上，按左边的“RANGE”键使屏幕上半部分显示“测量R型热电偶”或者其它的热电偶分度号。
继电保护校验仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意有额定值和标记。
在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时，请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
目录一、概述 (5)二、技术指标 (5)三、面板结构 (7)四、输出电源操作 (8)五、使用说明 (9)一．概述HTJB-Ⅳ继电保护校验仪是在原HTJB-Ⅲ型基础上开发成功的新一代校验装置。
本仪器内部的交直流电压、电流源采用了最新的电源技术，为现场人员将电源仪器技术用于其它实验提供了便利，本仪器实现简化操作的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验且面板布置精巧，让操作者操作简便，一目了然。
二．技术指标1．输出特性定值输出直流电压：24V/1A、48V/1A、110V/1A、220V/1A毫秒表时间：0～9.99999s（可根据用户要求改99.9999s）分辩率：0.1ms2．仪器使用电源：AC220V±5%，50Hz±5%3．功能：本仪器可对下述各种继电器或成组保护进行校验。
（1）量度继电器：包括电流、电压型继电器，可测量其启动值、返回值及其系数。
（2）时间继电器：可测量其启动值，返回值及其动作时间，时间测量误差不大于0.2ms。
