第6章绘制梁柱结构施工图

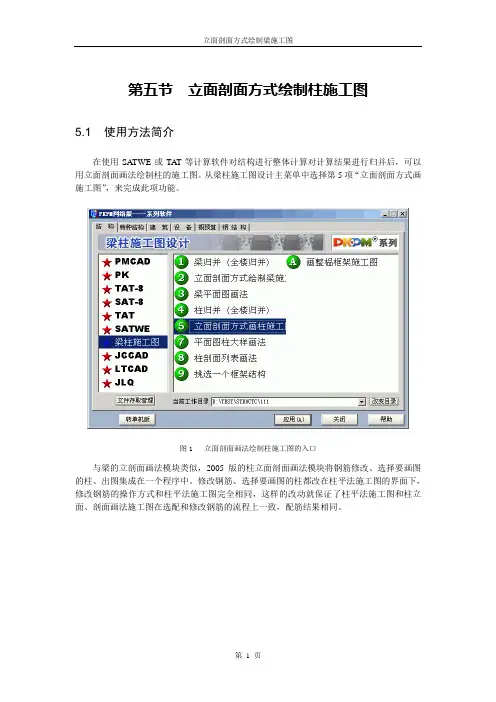

第五节立面剖面方式绘制柱施工图5.1 使用方法简介在使用SATWE或TA T等计算软件对结构进行整体计算对计算结果进行归并后，可以用立面剖面画法绘制柱的施工图。

从梁柱施工图设计主菜单中选择第5项“立面剖面方式画施工图”，来完成此项功能。

图1 立面剖面画法绘制柱施工图的入口与梁的立剖面画法模块类似，2005版的柱立面剖面画法模块将钢筋修改、选择要画图的柱、出图集成在一个程序中。

修改钢筋、选择要画图的柱都改在柱平法施工图的界面下，修改钢筋的操作方式和柱平法施工图完全相同，这样的改动就保证了柱平法施工图和柱立面、剖面画法施工图在选配和修改钢筋的流程上一致，配筋结果相同。

图2 柱立剖面画法绘制施工图的主界面本节简要介绍一下立剖面画法的操作流程。

1.在使用SATWE或TAT等模块进行结构计算后，首先对执行梁柱施工图菜单的第四项(柱归并)对计算结果进行归并，然后才可以进行施工图的绘制工作。

柱归并的原理与操作方法请参见本章第四节。

2.进入程序后，首先应点选主菜单中的“选择楼层”按钮来选择一个包含要出图柱的楼层。

选好楼层后，程序首先检查该层的实配钢筋数据（保存在文件COLUMN.STL 中）是否存在。

所谓实配钢筋数据，就是由程序自动配筋并经过用户以前操作进行人工修改后所保存的选筋详细数据。

如果实配钢筋数据不存在，则程序会根据SATWE或TA T自动选择实配钢筋，如果实配钢筋数据存在，则由用户选择用已有的配筋结果还是重新进行配筋，程序根据用户选择的结果读取或生成钢筋数据。

关于程序自动配筋的技术条件及相关配筋参数的意义，请参考“自动配筋与钢筋修改”一节。

3.获得钢筋数据后，程序自动绘制该层的平法施工图。

用户可以通过此图来复核本层钢筋的配筋结果，也可以通过“立面改筋”菜单来逐一复核每根柱子的配筋结果。

如果对于配筋结果不满意，可以进行修改。

程序提供了三种修改钢筋的方式，分别是“表式改筋”、“单梁改筋”、“原位改筋”和“立面改筋”。

第五节立面剖面方式绘制柱施工图5.1 使用方法简介在使用SATWE或TA T等计算软件对结构进行整体计算对计算结果进行归并后，可以用立面剖面画法绘制柱的施工图。

从梁柱施工图设计主菜单中选择第5项“立面剖面方式画施工图”，来完成此项功能。

图1 立面剖面画法绘制柱施工图的入口与梁的立剖面画法模块类似，2005版的柱立面剖面画法模块将钢筋修改、选择要画图的柱、出图集成在一个程序中。

修改钢筋、选择要画图的柱都改在柱平法施工图的界面下，修改钢筋的操作方式和柱平法施工图完全相同，这样的改动就保证了柱平法施工图和柱立面、剖面画法施工图在选配和修改钢筋的流程上一致，配筋结果相同。

图2 柱立剖面画法绘制施工图的主界面本节简要介绍一下立剖面画法的操作流程。

1.在使用SATWE或TAT等模块进行结构计算后，首先对执行梁柱施工图菜单的第四项(柱归并)对计算结果进行归并，然后才可以进行施工图的绘制工作。

柱归并的原理与操作方法请参见本章第四节。

2.进入程序后，首先应点选主菜单中的“选择楼层”按钮来选择一个包含要出图柱的楼层。

选好楼层后，程序首先检查该层的实配钢筋数据（保存在文件COLUMN.STL 中）是否存在。

所谓实配钢筋数据，就是由程序自动配筋并经过用户以前操作进行人工修改后所保存的选筋详细数据。

如果实配钢筋数据不存在，则程序会根据SATWE或TA T自动选择实配钢筋，如果实配钢筋数据存在，则由用户选择用已有的配筋结果还是重新进行配筋，程序根据用户选择的结果读取或生成钢筋数据。

关于程序自动配筋的技术条件及相关配筋参数的意义，请参考“自动配筋与钢筋修改”一节。

3.获得钢筋数据后，程序自动绘制该层的平法施工图。

用户可以通过此图来复核本层钢筋的配筋结果，也可以通过“立面改筋”菜单来逐一复核每根柱子的配筋结果。

如果对于配筋结果不满意，可以进行修改。

程序提供了三种修改钢筋的方式，分别是“表式改筋”、“单梁改筋”、“原位改筋”和“立面改筋”。

施工图是工程师的“语言”，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。

结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。

对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图,并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图.10。

1。

2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法.它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真"地表示出来。

用详图法绘图的工作量非常大。

二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。

此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。

其不足之处是:同类构件的许多数据需多次填写,容易出现错漏，图纸数量多。

三、结构施工图平面整体设计方法（以下简称“平法”).它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。

平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎.为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）.“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。

毕业设计时宜在掌握各种方法的基础上有所侧重。

10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”.“图号”排列的原则是:从整体到局部，按施工顺序从下到上.例如，“结构总说明”的图号为“G-1”（G表示“结施”)，以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。

结构施工图绘制指导书1.结构施工图1.1概述结构施工图是根据建筑各方面的要求，通过结构选型、材料选用、构件布置和力学计算等几个步骤，最后确定房屋各承重构件，如基础、承重墙、梁、板、柱的布置、大小、形状、材料以及连接情况。

将设计结果绘成图样，用以指导施工，这种图样称为结构施工图，简称“结施”。

结构施工图是施工放线、挖基坑、支模板、绑扎钢筋、设置预埋件、浇捣混凝土、安装梁板等预制构件、编制预算和施工组织计划的重要依据。

结构施工图作为结构工程师的语言，用图形及说明的形式表达结构要求及做法。

一套好的结构施工图有如下特点：1.完整并且准确的表达某一工程结构专业所有要表达的内容；2.图面简洁整洁，一目了然，并且符合国家制图标准及行业规范；3.在绘制过程中始终与计算结果相对应，必要时可以通过绘图发现错误并及时修改。

1.2结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。

它通过平、立、剖面图将各构件(梁、柱、墙等)的结构尺寸、配筋规格等“逼真”地表示出来。

用详图法绘图的工作量非常大。

二、梁柱表法。

它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。

此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。

其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。

本次设计中不采用。

三、结构施工图平面整体设计方法(以下简称“平法”)。

它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。

平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。

为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1、11G101-2、11G101-3)(以下简称《平法规则》)。

5梁、柱施工图的平面整体表示法学习目标掌握平面整体表示法的三种形式，掌握平面表示法的构件代号，掌握梁、柱施工图的平面整体表示法的制图规则，能看懂用平法表示的梁、柱施工图。

学习重点平法表示的梁、柱施工图的读图和识图绘制结构梁、柱施工图，传统的方法是将构件(梁、柱)从结构平面布置图中索引出来，再逐个绘制配筋详图，使得绘图繁琐且工作量庞大。

结构施工图平面整体设计方法(平法)对传统的方法做了重大改革。

目前，平法作为结构施工图的新型设计表示方法，已广为采用。

平法的表达形式，概括来讲，是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相结合，即构成一套新型完整的结构施工图。

相应的标准图集是《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101—1)，它是设计者完成柱、梁平法施工图的依据。

在平面布置图上表示各构件尺寸和配筋的方式有三种：平面注写方式、列表注写方式和截面注写方式。

无论按哪种方式绘制结构施工图时，都应将所有梁、柱构件进行编号，编号中含有类型代号和序号。

类型代号在标准图集中有明确的定义(表5－1)，必须按标准图集中的定义对构件编号，其作用是指明所选用的标准构造详图(因为在标准构造详图上已经按图集所定义的构件类型注明代号)。

另外，还应在各类构件的平法施工图中注明各结构层的楼面标高、结构层高及相应的结构层号，且结构层楼面标高和结构层高在单项工程中必须统一。

为了确保施工人员准确无误地按平法施工图进行施工，在实际工程结构设计总说明中必须写明以下与平法施工图密切相关的内容：①注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本；②写明混凝土结构的使用年限；③注明抗震设防烈度及结构抗震等级，以明确选用相应抗震等级的标准构造详图；④写明各类构件(梁、柱)在其所在部位所选用的混凝土的强度等级和钢筋级别，以确定相应纵向受拉钢筋的最小锚固长度及最小搭接长度等；⑤写明柱(包括墙柱)纵筋、墙身分布筋、梁上部贯通筋等在具体工程中需接长时所采用的接头形式及有关要求；⑥当具体工程中有特殊要求时，应在施工图中另加说明。

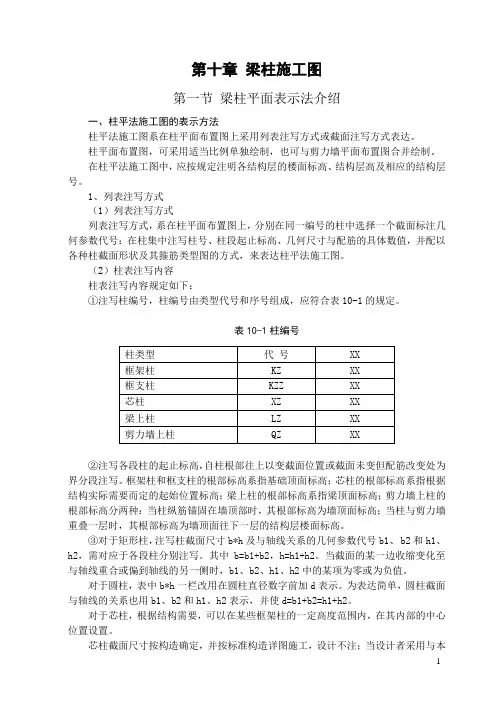

第十章梁柱施工图第一节梁柱平面表示法介绍一、柱平法施工图的表示方法柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达。

柱平面布置图，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制。

在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。

1、列表注写方式（1）列表注写方式列表注写方式，系在柱平面布置图上，分别在同一编号的柱中选择一个截面标注几何参数代号：在柱集中注写柱号、柱段起止标高、几何尺寸与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。

（2）柱表注写内容柱表注写内容规定如下：①注写柱编号，柱编号由类型代号和序号组成，应符合表10-1的规定。

表10-1柱编号②注写各段柱的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。

框架柱和框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高系指梁顶面标高；剪力墙上柱的根部标高分两种：当柱纵筋锚固在墙顶部时，其根部标高为墙顶面标高；当柱与剪力墙重叠一层时，其根部标高为墙顶面往下一层的结构层楼面标高。

③对于矩形柱，注写柱截面尺寸b*h及与轴线关系的几何参数代号b1、 b2和h1、h2，需对应于各段柱分别注写。

其中b=b1+b2，h=h1+h2。

当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时，b1、b2、h1、h2中的某项为零或为负值。

对于圆柱，表中b*h一栏改用在圆柱直径数字前加d表示。

为表达简单，圆柱截面与轴线的关系也用b1、b2和h1、h2表示，并使d=b1+b2=h1+h2。

对于芯柱，根据结构需要，可以在某些框架柱的一定高度范围内，在其内部的中心位置设置。

芯柱截面尺寸按构造确定，并按标准构造详图施工，设计不注；当设计者采用与本构造详图不同的做法时，应另行注明，芯柱定位随框架柱走，不需要注写其与轴线的几何关系。

情境四：结构施工图识读子情境二：柱配筋图识读一、钢筋混凝土有关知识混凝土是将水泥、砂、石子、水按一定比例拌合、凝固养护制成的水泥石，它受压能力好，受拉能力差，易受拉断裂。

而钢筋的抗拉、抗压能力都很高，如把钢筋放在构件的受拉区中使其受拉，混凝土只承受压力，这将大大地提高构件的承载能力，从而减小构件的断面尺寸，这种配有钢筋的混凝土称为钢筋混凝土。

由钢筋混凝土制成的构件称为钢筋混凝土构件。

钢筋混凝土构件可分为现浇钢筋混凝土构件和预制钢筋混凝土构件。

现浇构件是在施工现场支模板、绑扎钢筋、浇筑混凝土而形成的构件。

预制构件是在工厂成批生产，运到现场安装的构件。

另外还有预应力混凝土构件，即在构件制作过程中通过张拉钢筋对混凝土预加一定的压力，以提高构件的抗拉和抗裂能力。

以上情况均应在钢筋混凝土结构构件图中反映出来。

钢筋混凝土结构构件图的重要内容就是表达钢筋。

1.混凝土的等级和钢筋的品种与代号混凝土按其抗压强度不同分为不同等级，普通混凝土分C7.5、C10、C15、C20、C25、C30、C35、C40、C45、C50、C55、C60等10级，等级愈高，混凝土抗压强度也愈高。

钢筋的品种与代号见下表2.钢筋的分类与作用如下图所示，按钢筋在构件中的作用不同，构件中的钢筋可分为：（1）受力筋——承受拉力或压力（其中在近梁端斜向弯起的弯起筋也承受剪力），钢筋面积根据受力大小由计算决定，并配置在各种钢筋混凝土构件中。

（2）箍筋——用以固定受力筋位置，并承担部分剪力和扭矩。

多用于梁和柱中。

（3）架力筋——用于固定梁内箍筋位置，构成梁内的钢筋骨架。

（4）分布筋——多配置于板中，与板的受力筋垂直布置，将承受的荷载均匀地传给受力筋并固定受力筋的位置，并承担抵抗各种原因引起的混凝土开裂的任务。

（5）其他——因构造要求或施工安装需要而配置的构造筋，如腰筋、预埋锚固筋、吊环等。

3.钢筋的保护层和弯钩为了保护钢筋，防蚀、防火及加强钢筋与混凝土粘结力，在构件中的钢筋，外面要留有保护层。

施工图绘制步骤施工图绘制是工程设计的重要环节，也是施工过程的关键依据。

一套完整的施工图包括各种图纸和文件，涵盖了建筑、结构、电气、给排水、暖通等各个专业。

每个专业的施工图绘制都有其特定的步骤和规范，下面将简要介绍几个主要专业的施工图绘制步骤。

建筑专业施工图是整个施工图的基础，主要包括建筑平面图、立面图、剖面图、节点大样图等。

绘制建筑专业施工图的步骤如下：（1）收集原始资料，包括地形、气候、地质等条件，以及业主的需求和预算。

（2）进行方案设计，确定建筑的功能、布局、风格等。

（3）进行初步设计，确定建筑的结构形式、材料选用、构造做法等。

（4）进行施工图设计，详细绘制建筑平面图、立面图、剖面图、节点大样图等，并标注材料、尺寸、做法等详细信息。

结构专业施工图是确定建筑结构形式和构造做法的重要依据，主要包括结构平面图、梁柱节点详图、基础图等。

绘制结构专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定结构形式和材料选用。

（2）进行结构分析和计算，确保结构的安全性和稳定性。

（3）绘制结构平面图、梁柱节点详图、基础图等，标注尺寸、钢筋、混凝土等级等详细信息。

电气专业施工图是确定电气系统和设备布局的重要依据，主要包括电气系统图、平面图、设备布置图等。

绘制电气专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定电气设备和系统的位置和布局。

（2）进行电气系统设计和计算，确保电气系统的安全性和稳定性。

（3）绘制电气系统图、平面图、设备布置图等，标注电缆型号、规格、长度等详细信息。

给排水专业施工图是确定给排水系统和设备布局的重要依据，主要包括给水系统图、排水系统图、平面图等。

绘制给排水专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定给排水设备和系统的位置和布局。

（2）进行给排水系统设计和计算，确保系统的安全性和稳定性。

（3）绘制给水系统图、排水系统图、平面图等，标注管道型号、规格、长度等详细信息。

暖通专业施工图是确定暖通设备和系统布局的重要依据，主要包括暖通系统图、平面图等。
