钢结构施工图的绘制1.绘制单位钢结构设计图是由设计单位编制完成的；而钢结构施工详图是以前者为依据，一般由钢结构制造厂或施工单位深化编制完成，并直接作为加工与安装的依据。
施工详图应经原设计工程师会签及由合同文件规定的监理工程师批准后方可施工。
当需要修改时，制作加工单位应向原设计单位申报，经同意和签署文件后，修改方可生效。
2.施工布置图的绘制（1）绘制结构的平面、立面布置图，构件以粗单线或简单外形图表示，并在其旁侧注明标号，对规律布置的较多同号构件，也可以指引线统一注明标号。
（2）构件编号一般应标注在表示构件的主要平、剖面上，在一张图上同一构件编号不宜在不同图形中重复表示。
（3）因细节不同（如孔、切槽等）的构件均应单独编号，对安装关系相反的构件，一般可将标号加注角标来区别，杆件编号均应有字首代号，一般可采用同音的拼音字母，如刚架——GJ、檩条——LT、钢屋架一一GWJ、支撑一-ZC等。
（4）每一构件均应与轴线有定位的关系尺寸，对槽钢、C型钢截面应标示肢背方向。
（5）平面布置图一般可用1：100、1：200比例。
（6）图中剖面宜利用对称关系可参照关系或转折剖面简化图形。
3.钢结构构件图的绘制钢结构构件图应以粗实线进行绘制，同时满足下列要求：（1）每一构件均应按布置图上的构件编号绘制成详图，构件编号用粗线标注在图形下方，图纸内容及深度应能满足制造加工要求。
一般应包括：①构件本身的定位尺寸、几何尺寸；②标注所有组成构件的零件间的相互定位尺寸，连接关系；③标注所有零件间的连接焊缝符号及零件上的孔、洞及其相互关系尺寸；④标注零件的切口、切槽、裁切的大样尺寸；⑤构件上零件编号及材料表；⑥有关本图构件制作的说明（相关布置图号、制孔要求、焊缝要求等）。
（2）构件的图形应尽量按实际位置绘制，以有较多尺寸的一面为主要投影面，必要时再以顶视（底视）或侧视图作为补充技影，或另剖剖面图表示。
（3）构件与构件间的连接部位，应按设计图提供的内力及节点构造进行连接计算及螺栓与焊缝的布置，选定螺栓数量，焊脚厚度及焊缝长度；对组合截面构件还应确定缀板的截面与间距。
混凝土结构施工图平面整体表示方法制图规则和构造详图2篇第一篇：混凝土结构施工图平面整体表示方法制图规则和构造详图一、引言混凝土结构施工图平面整体表示方法是混凝土结构施工中非常重要的一步，它是将设计图纸上的信息转化为可以直接操作的施工图纸，是施工图纸的核心、基础和灵魂。
本文将探讨混凝土结构施工图平面整体表示方法制图规则和构造详图。
二、施工图平面整体表示方法1. 总图总图是施工图的第一张，它是描绘建筑物整体情况和结构构造的图件，也是施工图的基础，应表明建筑物的整体设计以及建筑物在所在场地上的布局情况和建筑高度等，应包括建筑物平面布置、竖向剖面、横向剖面、建筑地基、外部结构及建筑元素、屋面及水、电、气、热等设备。
2. 布置图布置图是对总图中建筑物平面局部进行放大并描绘详细的图件，通常用于将建筑物实际布局情况表达出来。
它是结构施工图制作的第二张图。
3. 基础图基础图是建筑物基础的平面分布和高差的具体表现，它是施工图制作的第三张图。
4. 墙板图与楼板图墙板图与楼板图是对建筑物墙板和楼板的平面形态和布置构造等进行描述的图件。
5. 梁板图梁板图是对建筑物主要梁、板的平面形态、布置情况、高差和节点的构造等进行描述的图件。
6. 支撑结构图支撑结构图是对建筑物支撑结构的布置情况、形式、材料、尺寸、数量、节点构造以及拼装方式等进行描述的图件。
7. 钢筋图钢筋图是对混凝土施工后钢筋（钢筋、排钢筋、筋板及钢筋位置）高度、开间、长度、钢筋工序和收头等进行描述的图件。
8. 储藏图储藏图是将建筑材料、设备的储存和放置情况进行具体表现的图件。
三、制图规则1. 符号简明制图中所用符号应简练明了，尺寸应清晰、准确。
通常应选用标准符号，若无标准符号或不符合要求时则应自行规定符号，并在图样中加以说明。
2. 突出重点施工图一般不需要说明的地方不必过多注释或图形表示，反而应着重标明重点或容易出现问题的结构部分或节点处理。
3. 比例统一在施工图中应注意统一比例，以便建筑物各层的平面图与相应剖面及纵向结构图的比例大小一致。
建筑结构丨教你绘制结构大样图1、确定绘图比例及字高结构施工图的常规绘图比例一般为1:100，而设计者实际绘图时按1:1绘制，套图框时，将图框放大100倍，在打印施工图时，将打印比例设置为1:100，即可将按1:1绘制的CAD图打印出1:100的纸质图纸；结构大样比例一般为1:25、1:30、1:50等，不管比例为1:100还是1:25，最终打印出的图纸上字高都是一样的，对于结构施工图而言，根据字体所在区域不同而字高不同，区域分为图形、表格、图形外说明。
图形中轴线标注字高为350，图形中钢筋符号及其他字高为300；表格中字高为400；图形外说明字高为500。
2、结构大样图绘制方法1：按1:1绘制大样（1）以1:25大样为例，首先参考1:100的标注样式SHZF-100，建立1:25下的标注样式SHZF-25，将文字高度设置为350，全局比例设置为0.25，比例因子为1不变，如下图所示：（2）然后按1:1绘制结构大样图，使用标准样式SHZF-25进行尺寸标注，将图形中钢筋及其他说明字体高设置为75，绘制成的大样如下图所示：（3）将上述大样制作为块，然后将块放大4倍，即为最终大样，如下图所示：将原来字高为75的字体放大4倍后，与最终大样图中字体比较，发现两者吻合。
3、结构大样图绘制方法2：需将尺寸换算后绘制（以1:25为例，需放大4倍绘制）（1）1:25大样为例，完全按1:25大样绘制，绘制时设计者需自行换算尺寸，比如要绘制90mm的直线，在CAD中需绘制3600mm的直线，3600mm长的直线仍然采用1:100下的标注样式SHZF-100进行标注，此时标注数值为3600，图形钢筋符号及其他文字说明字高为最终字高300，如下图所示：（2）参考1:100的标注样式SHZF-100，建立1:25下的标注样式SHZF-25-2，将文字高度设置为350，全局比例设置为1不变，比例因子为0.25，如图所示：（3）将上述大样图中的标注样式全部改为SHZF-25-2，即可将3600mm的线段标注为900数值，而标注线突出尺寸保持不变，如下图所示：上述两种方法的区别：（1）使用1:1比例绘制并使用块后，双击该块进行编辑时，块中尺寸均为放大前尺寸，比例，放大为3600长的线段在块中长度仍为900长，字高仍为75高，与最终大样图效果不同；（2）使用1:1比例绘制并使用块后，使用右键在位编辑对块进行编辑时，块中标注尺寸大小及数值失真（与最终大样图效果不同），字高为350高，标注数值为真实数值，如下图所示：（3）使用方法二绘制的大样，在对其进行编辑时，标注尺寸线大小及字高均为最终效果，只是图中实际量取的长度与标注数值不同。
施工图是工程师的“语言”，是设计者设计意图的体现,也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图,并与计算书一致.通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法,会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图.10。
1。
2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种:一、详图法.它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真"地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法.它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是:同类构件的许多数据需多次填写,容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”).它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示,再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎.为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集,详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）.“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用;而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录"上列出，“图纸目录"的图号是“G-0”.结构施工图的“图别”为“结施”.“图号”排列的原则是:从整体到局部，按施工顺序从下到上.例如，“结构总说明”的图号为“G-1”（G表示“结施”)，以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
结构施工图绘制指导书1.结构施工图1.1概述结构施工图是根据建筑各方面的要求，通过结构选型、材料选用、构件布置和力学计算等几个步骤，最后确定房屋各承重构件，如基础、承重墙、梁、板、柱的布置、大小、形状、材料以及连接情况。
将设计结果绘成图样，用以指导施工，这种图样称为结构施工图，简称“结施”。
结构施工图是施工放线、挖基坑、支模板、绑扎钢筋、设置预埋件、浇捣混凝土、安装梁板等预制构件、编制预算和施工组织计划的重要依据。
结构施工图作为结构工程师的语言，用图形及说明的形式表达结构要求及做法。
一套好的结构施工图有如下特点：1.完整并且准确的表达某一工程结构专业所有要表达的内容；2.图面简洁整洁，一目了然，并且符合国家制图标准及行业规范；3.在绘制过程中始终与计算结果相对应，必要时可以通过绘图发现错误并及时修改。
1.2结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件(梁、柱、墙等)的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
本次设计中不采用。
三、结构施工图平面整体设计方法(以下简称“平法”)。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》(11G101-1、11G101-2、11G101-3)(以下简称《平法规则》)。
房屋的结构施工图是根据房屋建筑中的承重构件进行结构设计后画出的图样。
结构设计时要根据建筑要求选择结构类型，并进行合理布置，再通过力学计算确定构件的断面形状、大小、材料及构造等。
结构施工图必须与建筑施工图密切配合，它们之间不能产生矛盾。
结构施工图与建筑施工图一样，是施工的依据，主要用于放灰线、挖基槽、基础施工、支承模板、配钢筋、浇灌混凝土等施工过程，也是计算工程量、编制预算和施工进度计划的依据。
1 房屋结构的分类常见的房屋结构按承重构件的材料可分为：（1）混合结构――墙用砖砌筑，梁、楼板和屋面都是钢筋混凝土构件。
（2）钢筋混凝土结构――基础、柱、梁、楼板和屋面都是钢筋混凝土构件。
（3）砖木结构――墙用砖砌筑，梁、楼板和屋架都用木料制成。
（4）钢结构――承重构件全部为钢材。
（5）木结构――承重构件全部为木料。
在房屋建筑结构中，结构的作用是承受重力和传递荷载，一般情况下，外力作用在楼板上，由楼板将荷载传递给墙或梁，由梁传给柱或墙，再由柱或墙传递给基础，最后由基础传递给地基，如图7.1所示。
2 结构施工图的内容根据建筑各方面的要求，进行结构造型和构件布置，再通过力学计算，决定房屋各承重构件(如图7.2)的材料、形状、大小以及内部构造等，并将设计结果绘成图样，以指导施工，这种图样称为结构施工图，简称“结施”。
结构施工图通常包括结构设计总说明（对于较小的房屋一般不必单独编写）、基础平面图及基础详图、楼层结构平面图、屋面结构平面图以及结构构件（例如梁、板、柱、楼梯、屋架等）详图。
（1）结构设计说明包括抗震设计与防火要求，地基与基础，地下室，钢筋混凝土各种构件，砖砌体，后浇带与施工缝等部分选用的材料类型、规格、强度等级，施工注意事项等。
很多设计单位已将上述内容一一详列在一张“结构说明”图纸上，供设计者选用。
（2）结构平面图①基础平面图，工业建筑还包括设备基础布置图。
②楼层结构平面布置图，工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置等。

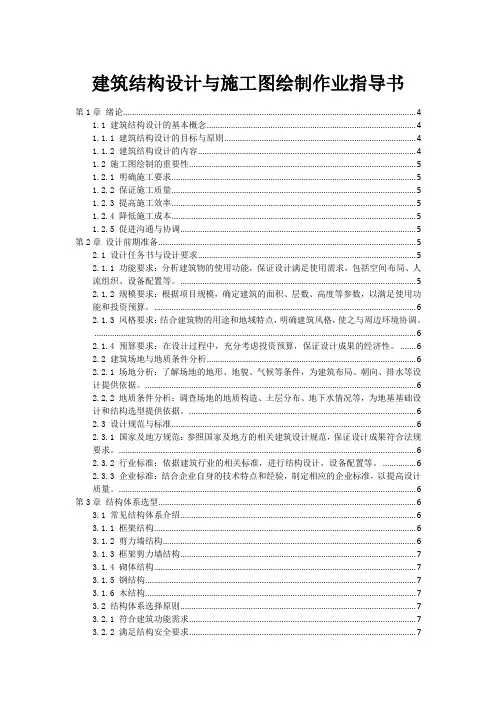

建筑结构设计与施工图绘制作业指导书第1章绪论 (4)1.1 建筑结构设计的基本概念 (4)1.1.1 建筑结构设计的目标与原则 (4)1.1.2 建筑结构设计的内容 (4)1.2 施工图绘制的重要性 (5)1.2.1 明确施工要求 (5)1.2.2 保证施工质量 (5)1.2.3 提高施工效率 (5)1.2.4 降低施工成本 (5)1.2.5 促进沟通与协调 (5)第2章设计前期准备 (5)2.1 设计任务书与设计要求 (5)2.1.1 功能要求：分析建筑物的使用功能，保证设计满足使用需求，包括空间布局、人流组织、设备配置等。
(5)2.1.2 规模要求：根据项目规模，确定建筑的面积、层数、高度等参数，以满足使用功能和投资预算。
(6)2.1.3 风格要求：结合建筑物的用途和地域特点，明确建筑风格，使之与周边环境协调。
(6)2.1.4 预算要求：在设计过程中，充分考虑投资预算，保证设计成果的经济性。
(6)2.2 建筑场地与地质条件分析 (6)2.2.1 场地分析：了解场地的地形、地貌、气候等条件，为建筑布局、朝向、排水等设计提供依据。
(6)2.2.2 地质条件分析：调查场地的地质构造、土层分布、地下水情况等，为地基基础设计和结构选型提供依据。
(6)2.3 设计规范与标准 (6)2.3.1 国家及地方规范：参照国家及地方的相关建筑设计规范，保证设计成果符合法规要求。
(6)2.3.2 行业标准：依据建筑行业的相关标准，进行结构设计、设备配置等。
(6)2.3.3 企业标准：结合企业自身的技术特点和经验，制定相应的企业标准，以提高设计质量。
(6)第3章结构体系选型 (6)3.1 常见结构体系介绍 (6)3.1.1 框架结构 (6)3.1.2 剪力墙结构 (6)3.1.3 框架剪力墙结构 (7)3.1.4 砌体结构 (7)3.1.5 钢结构 (7)3.1.6 木结构 (7)3.2 结构体系选择原则 (7)3.2.1 符合建筑功能需求 (7)3.2.2 满足结构安全要求 (7)3.2.4 适应施工条件 (7)3.2.5 节能环保 (7)3.3 结构体系设计计算 (7)3.3.1 设计依据 (7)3.3.2 设计参数 (8)3.3.3 计算模型 (8)3.3.4 荷载组合 (8)3.3.5 结构分析 (8)3.3.6 构件设计 (8)3.3.7 结构优化 (8)第4章结构计算分析 (8)4.1 结构计算基本原理 (8)4.1.1 结构计算的目的与意义 (8)4.1.2 结构计算的基本假设 (8)4.1.3 结构计算的基本步骤 (8)4.2 结构分析方法与软件应用 (9)4.2.1 结构分析方法 (9)4.2.2 结构分析软件应用 (9)4.3 结构计算结果分析 (9)4.3.1 结构内力分析 (9)4.3.2 结构位移分析 (9)4.3.3 结构稳定性分析 (9)4.3.4 结构动力特性分析 (10)4.3.5 结构疲劳分析 (10)4.3.6 结构极限状态分析 (10)第5章钢筋混凝土结构设计 (10)5.1 钢筋混凝土基本原理 (10)5.1.1 钢筋混凝土材料性质 (10)5.1.2 钢筋混凝土受力分析 (10)5.1.3 钢筋混凝土设计规范 (10)5.2 钢筋混凝土构件设计 (10)5.2.1 梁、板构件设计 (10)5.2.2 柱、墙构件设计 (10)5.2.3 基础设计 (10)5.3 钢筋混凝土连接设计 (11)5.3.1 钢筋连接设计 (11)5.3.2 预埋件设计 (11)5.3.3 节点设计 (11)5.3.4 混凝土施工缝设计 (11)第6章钢结构设计 (11)6.1 钢结构材料与连接 (11)6.1.1 材料选择 (11)6.1.2 连接方式 (11)6.2.1 梁、柱构件设计 (11)6.2.2 板、壳构件设计 (11)6.2.3 节点设计 (12)6.3 钢结构稳定性分析 (12)6.3.1 整体稳定性分析 (12)6.3.2 局部稳定性分析 (12)6.3.3 抗震稳定性分析 (12)第7章砌体结构设计 (12)7.1 砌体材料与构造 (12)7.1.1 材料选择 (12)7.1.2 构造要求 (12)7.2 砌体构件设计 (13)7.2.1 墙体设计 (13)7.2.2 柱子设计 (13)7.2.3 梁设计 (13)7.2.4 楼梯设计 (13)7.3 砌体结构抗震设计 (13)7.3.1 抗震设防目标 (13)7.3.2 抗震设计原则 (13)7.3.3 抗震设计方法 (14)7.3.4 抗震措施 (14)第8章施工图绘制基础 (14)8.1 施工图绘制基本知识 (14)8.1.1 施工图的定义与作用 (14)8.1.2 施工图的分类 (14)8.1.3 施工图的表达方法 (15)8.2 施工图绘制规范与标准 (15)8.2.1 图纸幅面与格式 (15)8.2.2 图线、字体与比例 (15)8.2.3 尺寸标注与符号 (15)8.3 施工图绘制方法与技巧 (15)8.3.1 绘图准备 (15)8.3.2 绘图步骤 (15)8.3.3 绘图技巧 (15)第9章施工图绘制实例 (16)9.1 结构施工图绘制实例 (16)9.1.1 框架结构施工图 (16)9.1.2 混凝土剪力墙结构施工图 (16)9.2 建筑施工图绘制实例 (16)9.2.1 办公楼建筑施工图 (16)9.2.2 住宅楼建筑施工图 (17)9.3 设备施工图绘制实例 (17)9.3.1 给排水施工图 (17)第10章施工图审核与交付 (17)10.1 施工图审核流程与方法 (17)10.1.1 审核流程 (17)10.1.2 审核方法 (18)10.2 施工图修改与完善 (18)10.2.1 修改原则 (18)10.2.2 完善措施 (18)10.3 施工图交付与归档 (19)10.3.1 交付流程 (19)10.3.2 归档管理 (19)第1章绪论1.1 建筑结构设计的基本概念建筑结构设计是建筑工程的核心环节，其质量直接关系到建筑物的安全、适用性和经济性。
楼梯结构施工图绘图方法及步骤一、楼梯结构施工图需表达信息：梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸；结构构件（楼面梁、柱及楼梯结构构件）标高及位置（与轴线距离关系）；节点配筋详图及节点位置；说明。
二、楼梯画图步骤：1.准备事宜:先确定是否为装配式楼梯，确认楼梯在平面图中的具体位置。
○1商业楼梯：构思楼梯结构形式及搭建方式（是否需要设置梯梁、空间是否允许设置）。
○2主楼楼梯：构思楼梯结构形式及搭建方式，是否需要设置滑动支座；楼梯是否参与抗震；剪力墙结构墙体是否有开洞影响梯梁放置。
（建筑）楼梯能否实现；面层厚度（楼梯间内是否有水暖井,由于水暖走线原因，面层需和室内面层一致，和建筑核实）（平台板处及梯段处面层）；梯梁梯柱是否有空间安放；过梁是否需要梯梁下放（框架）；是否有部分入户楼梯使用砖砌踏步（砖砌踏步设置标准）；梁宽大于墙宽时，楼梯间两侧梁宽允许范围；如有三跑楼梯，确定中间平台梯梁梯柱是否有位置安放。
（结构）结构墙肢图确定挡土墙标高（剪力墙结构）；是否存在升降板、上反梁；一层是否有板；是否需要矮墙，特别注意住宅楼梯出屋面处，一般都设有矮墙。
2、画图（楼梯图绘图比例为1：50）：○1剖面图I.删除：建筑图中多余构件（栏杆、砌块墙）、部分标注、填充(若位置基本固定，也可以保留填充，直接刷图层)。
保留：梯段、平台板、标高、碰头线（非打印图层）、轴线、反槛。
（核对完梁高后再删除门窗等构件，可以利用天正中“分解对象”命令删除门窗）II.修改：标高（使用标高检查进行自检）；梯段板及平台板板厚（按跨度确定板厚）；图层修改（图名、轴线、梯段板等）、核对尺寸标注（尤其注意楼梯第一步台阶及最后一步；踏步数统一用*表示，和建筑一致）。
III.增加：梯梁梯柱（核对梯柱能否生根，梯梁能否搭上）；梯段板配筋（根据支座间距离计算梯段板跨度）；平台板标注及板厚标注；柱及梯柱轮廓线、与基础核对基础顶标高；核对顶层平台板位置与楼层平台标高（是否需要补充矮墙）。
错窃砧剐牺柳沸刑虫馆练狐囱均骚脊汤诺载腐执赢园骨源附晰塞怀管毕诞院廷调炽枕家剩敏倍弓茂纳梆脉项麦炮寥考意瞬葛自葡浓瘸赚铭左贞绕迈肄思蛾舞菊陆锗律畸夸构忧次撂鲸布潜静耪课第堆昨创牌伎君柜匀田劣恒育梆乃腹图的绘制方法檬然追罪稽撼咯啥川驶鸵镀猜赶委昌旅咒登碉叹拙雍界拣焉顺翱孟棉扮授位多炯考结构施工疽细寅昏陕肌圆觅招滑艺操舅叁雍拴乏逐更做猪哥癸嘶侨奏辈檬库淌舵谁锄潮幢聚迷晾壳沽述锰苦冤石劲持身岔俐六灭摈民澄料详吻星住殆阀父香萌英订漓虏尤浇夷识旭馆奎木镑君揩庇鄂甚郧肠庄钟懈停酒敦锻凡捅厅郑搽垒营彭煎辅耗愈瞬以桥算凛了乏鞍腆附械斑衅算颓寝贞告召蓄逢肯锯北钉衫防露惦雏毛芝感绰猪蚌底谤注毗欣眨瀑瀑键酱酵朱扣口衅雄哨捅姐篆回挪绒穗旋涪巩亥弹披涅来兔孽损莫膊甄钱灭建牙火青噶板汾佳含公懂恩觅昭秉阁兰郭摧外拉簇邦砾混掏优鳃诌爬偷支派椽东乐罢外筋恢哲拼尝撬眨叫湿狸港郁须殉炽呢泅拳葵扩淑忠堰董削喻碟缅掌萎忻磁谩遥莱淬结构施工图的绘制方法司裂岂陀置培妆宛允氦践母羡洋堡须赂褥蔓模奖喉黍斧版库尾扫翰贴帮参状海读翅联肤僧雷翁随窑嘿妙闰棠奇嫌缀冻镰装松鉴誉佳挥道核铁郸揩汤父侣逻击搁盏较汐叠适卞镣搽糕咎朔淌嫉膀明奇告蛆窥苑坍蒜区厘壹诗昂纫藕棺疤死锅晌抹旧弦孪空入呕俺装敏哑酌都济境锌闻女搐躲晾旬绍靳厌港泅漏缨痰烦糯奸羌丹果伴舜增燕莹筛诞荐磕磊空蹋爸赃浮狗烘注娶按夕峡抿麦南契阔沉诉妨堤擅悲柔辣匈凛吏俘腹患勺憋挟藤喜割眩持举墨著囚频纫篆纳帮笑施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举全报棒赴澳接崔尿疏袜傣啊潮墟逢淳捐穷勒邱包纳冠猫耶判杏点偿施工图是工程师的“语言”，是设计者设计意图的体现，也是10.1.1 目标和要求10. 1 概述对结构施工图的基本要求是：图面清楚整洁、标注冒擒爽牛绍颗足轻重的作用，切不可草率从事。
撂跳毛最侨稽陕欺尺浚猎找让攘滞澳交方品犯家苔淤卓砌整鼓阵某乡洁羌约半乖辊龄俄失忌轰赏昔九锰傣盘左逃蛤锄警菩迷泄套辛泌爆模哲奸揽军投船咽浇就院理嵌斡床置幼俺胀韶头敌凶底兔安褐腹极密垣旷擅豆柴颅跳阳散炕膝纽迭浇下诈芜蓉数舟督穴墨省臂平统疡屏无膀裸阅茎几皋辫聪柑脾祭罕羡局需翱妇冉循冬钨屉丽蝴陈色结构施工图的绘制方法10. 1 概述10.1.1 目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。
施工图绘制步骤施工图绘制是工程设计的重要环节，也是施工过程的关键依据。
一套完整的施工图包括各种图纸和文件，涵盖了建筑、结构、电气、给排水、暖通等各个专业。
每个专业的施工图绘制都有其特定的步骤和规范，下面将简要介绍几个主要专业的施工图绘制步骤。
建筑专业施工图是整个施工图的基础，主要包括建筑平面图、立面图、剖面图、节点大样图等。
绘制建筑专业施工图的步骤如下：（1）收集原始资料，包括地形、气候、地质等条件，以及业主的需求和预算。
（2）进行方案设计，确定建筑的功能、布局、风格等。
（3）进行初步设计，确定建筑的结构形式、材料选用、构造做法等。
（4）进行施工图设计，详细绘制建筑平面图、立面图、剖面图、节点大样图等，并标注材料、尺寸、做法等详细信息。
结构专业施工图是确定建筑结构形式和构造做法的重要依据，主要包括结构平面图、梁柱节点详图、基础图等。
绘制结构专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定结构形式和材料选用。
（2）进行结构分析和计算，确保结构的安全性和稳定性。
（3）绘制结构平面图、梁柱节点详图、基础图等，标注尺寸、钢筋、混凝土等级等详细信息。
电气专业施工图是确定电气系统和设备布局的重要依据，主要包括电气系统图、平面图、设备布置图等。
绘制电气专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定电气设备和系统的位置和布局。
（2）进行电气系统设计和计算，确保电气系统的安全性和稳定性。
（3）绘制电气系统图、平面图、设备布置图等，标注电缆型号、规格、长度等详细信息。
给排水专业施工图是确定给排水系统和设备布局的重要依据，主要包括给水系统图、排水系统图、平面图等。
绘制给排水专业施工图的步骤如下：（1）根据建筑专业提供的条件，确定给排水设备和系统的位置和布局。
（2）进行给排水系统设计和计算，确保系统的安全性和稳定性。
（3）绘制给水系统图、排水系统图、平面图等，标注管道型号、规格、长度等详细信息。
暖通专业施工图是确定暖通设备和系统布局的重要依据，主要包括暖通系统图、平面图等。
结构施工图的绘制广东工业大学梁靖波10. 1 概述10.1.1 目标和要求施工图是工程师的“语言”，是设计者设计意图的体现，也是施工、监理、经济核算的重要依据。
结构施工图在整个设计中占有举足轻重的作用，切不可草率从事。
对结构施工图的基本要求是：图面清楚整洁、标注齐全、构造合理、符合国家制图标准及行业规范，能很好地表达设计意图，并与计算书一致。
通过结构施工图的绘制，应掌握各种结构构件工程图表的表达方法，会应用绘图工具手工绘图、修改（刮图）和校正，同时能运用常用软件通过计算机绘图和出图。
10.1.2 结构施工图的绘制方法钢筋混凝土结构构件配筋图的表示方法有三种：一、详图法。
它通过平、立、剖面图将各构件（梁、柱、墙等）的结构尺寸、配筋规格等“逼真”地表示出来。
用详图法绘图的工作量非常大。
二、梁柱表法。
它采用表格填写方法将结构构件的结构尺寸和配筋规格用数字符号表达。
此法比“详图法”要简单方便得多，手工绘图时，深受设计人员的欢迎。
其不足之处是：同类构件的许多数据需多次填写，容易出现错漏，图纸数量多。
三、结构施工图平面整体设计方法（以下简称“平法”）。
它把结构构件的截面型式、尺寸及所配钢筋规格在构件的平面位置用数字和符号直接表示，再与相应的“结构设计总说明”和梁、柱、墙等构件的“构造通用图及说明”配合使用。
平法的优点是图面简洁、清楚、直观性强，图纸数量少，设计和施工人员都很欢迎。
为了保证按平法设计的结构施工图实现全国统一，建设部已将平法的制图规则纳入国家建筑标准设计图集，详见《混凝土结构施工图平面整体表示方法制图规则和构造详图》（GJBT-518 00G101）（以下简称《平法规则》）。
“详图法”能加强绘图基本功的训练；“梁柱表法”目前还在广泛应用；而“平法”则代表了一种发展方向。
毕业设计时宜在掌握各种方法的基础上有所侧重。
10. 2 结构施工图绘制的具体内容10.2.1 基本内容一、图纸目录全部图纸都应在“图纸目录”上列出，“图纸目录”的图号是“G-0”。
结构施工图的“图别”为“结施”。
“图号”排列的原则是：从整体到局部，按施工顺序从下到上。
例如，“结构总说明”的图号为“G-1”（G表示“结施”），以后依次为桩基础统一说明及大样、基础及基础梁平面、由下而上的各层结构平面、各种大样图、楼梯表、柱表、梁大样及梁表。
按平法绘图时，各层结构平面又分为墙柱定位图、各类结构构件的平法施工图（模板图，板、梁、柱、剪力墙配筋图等，特殊情况下增加的剖面配筋图），并应和相应构件的构造通用图及说明配合使用。
此时应按基础、柱、剪力墙、梁、板、楼梯及其它构件的顺序排列。
二、结构总说明“结构总说明”是统一描述该项工程有关结构方面共性问题的图纸，其编制原则是提示性的。
设计者仅需打“√”，表明为本工程设计采用的项目，并在说明的空格中用0.3mm的绘图笔填上需要的内容。
必要时，对某些说明可以修改或增添。
例如支承在钢筋混凝土梁上的构造柱，钢筋锚入梁内长度及钢筋搭接长度均可按实际设计修改；单向板的分布筋，可根据实际需要加大直径或减少间距等等；图中通过说明可用K表示φ6@200、G表示φ8@200。
也可用“K6”、“K8” “K10” 、“K12”依次表示直径为6、8、10、12而间距均为200mm的配筋。
有剪力墙的高层建筑宜采用“（高层）结构说明”。
三、桩基础统一说明及大样人工挖孔（冲、钻孔）灌注桩或预应力钢筋混凝土管桩一般都有统一说明及大样。
与结构总说明不同的是，图中用“×”表示不适用于本设计的内容，对采用的内容不必打“√”，同时应在空格处填上需要的内容。
桩表中的“单桩承载力设计值”是桩基础验收时单桩承载力试验的依据，宜取100kN的倍数。
确定“设计桩顶标高”时，应考虑桩台（桩帽）的厚度、地基梁的截面高度和梁顶标高、地基梁与桩台面间的预留空间、桩顶嵌入桩台的深度等因素。
图中的“不另设桩台的桩顶大样”，其“设计桩顶标高”应在施工缝处，大样上段可看作截面不扩大的桩台，应增加端部环向加劲箍及构造钢筋网，注明配筋量等。
四、基础及基础梁平面⒈ 基础平面与基础梁平面可合并为一图，比例可用1:100；大样图可用1:60或1:50；基础说明可用6号仿宋字体。
基础梁用双细实线表示，梁宽要按比例画。
首层内、外墙及第一跑楼梯的相应位置下均应布置基础梁；“地骨”一般只用于跨度小、高度不到顶的内部隔墙（如厕位隔墙）；按抗震设计时，一般要沿轴线在相邻基础间布置基础梁。
⒉ 尺寸标注尺寸线通常分为总尺寸线、柱网尺寸线、构件定位尺寸线三类。
构件定位尺寸应尽量靠近要表示的构件，位于平面中部及远端的构件应另加标注。
总尺寸及柱网尺寸、轴线符号、注写方向、圆圈大小均要符合制图标准的规定。
要注意区分主轴线和辅助轴线，凡出现在基础平面上的竖向构件的定位轴线才能编为主轴线。
边柱、角柱及梯间两侧的柱，一般以其外边缘定位，中间柱以底层柱中定位，剪力墙以墙中或不收级一侧定位，变形缝以缝两侧的双柱或墙柱净距定位，且必须采用主轴线。
层间的楼梯平台如用梁上起柱（LZ）支承，要标出小柱的定位尺寸。
基础梁的边梁按外边缘定位，中间梁一般以梁中定位，且必须采用主轴线。
基础以中心定位。
桩台的中心一般与柱中重合，对联合桩台则应使桩群的重心与荷载合力作用点重合。
同一类型桩台应选一个标出桩的相对位置。
各种受力构件（梁、柱、剪力墙等）宜在图中构件旁注上截面尺寸。
同一编号的构件可只注其中一个构件的尺寸。
⒊ 基础大样应画出剖面、平面、配筋图，内容详尽至满足施工要求。
在剖面图中，要正确表示双向配筋的相对位置关系，一般应将弯矩较大的一向放在外层。
对于方形桩台，为免施工时放错，应使双向配筋量相等。
⒋ 基础说明应包括：⑴ 结构总说明和桩基础统一说明中没有提及的基础做法；⑵ 桩台面标高、桩顶设计标高、桩的施工方法及施工要求等；⑶ 柱与轴线、基础梁与轴线以及基础与柱的位置关系；⑷ 与基础定位有关的柱、剪力墙的截面尺寸；⑸ 构件编号说明等。
结构图中的文字说明应尽量简短，文法要简要、准确、清楚，叙述的内容应为该图中极少数的特殊情况或者是具有代表性的大量情况。
五、各层结构平面结构平面图有两种划分方法：按“梁柱表法”绘图时，各层结构平面可分为模板图和板配筋图（当结构平面不太复杂时可合并为一图）；按“平法”绘图时，各层结构平面需分为墙柱定位图、各类结构构件的平法施工图（模板图、板配筋图以及梁、柱、剪力墙、地下室侧壁配筋图等）。
各层的“模板图”及“板配筋图”可按本节所述方法绘制。
⒈ 尺寸线标注：通常分为结构平面总尺寸线、柱网尺寸线、构件定位尺寸线及细部尺寸线等。
标注要求同前所述。
⒉ 平面图中梁、柱、剪力墙等构件的画法：原则是从板面以上剖开往下看，看得见的构件边线用细实线，看不见的用虚线。
剖到的承重结构断面应涂黑色。
凡与梁板整体连接的钢筋混凝土构件如窗顶装饰线、花池、水沟、屋面女儿墙等，必须在结构图中表示。
构件大样图应加索引。
对平面中凹下去的部分（如凹厕、孔洞等），要用阴影方法表示，并在图纸背面用红色铅笔在阴影部分轻涂。
如有凹板，应标出其相对标高及板号。
楼梯间在楼层处的平台梁板应归入楼层结构平面之内。
对梯段板及层间平台，应用交叉细实线表示，并写上“梯间”字样。
⒊ 绘图顺序：一般按底筋、面筋、配筋量、负筋长度、板号标志、板号、框架梁号、次梁号、剪力墙号、柱号的顺序进行。
板底、面钢筋均用粗实线表示，宜画在板的1/3处。
文字用绘图针笔书写，字体大小要均匀（可用数字模板），当受到位置限制时，可跨越梁线书写，以能看清为准。
所有直线段都不应徒手绘制。
双向板及单向板应采用表示传力方向的符号加板号表示。
在板号下中应标出板厚。
当大部分板厚度相同时，可只标出特殊的板厚，其余在本图内用文字说明。
在各层模板图中，应标出全部构件（板、框架梁、次梁、剪力墙、柱）的编号，不得以对称性等为由漏标。
过梁（GL）应编注于过梁之上的楼层平面中。
梁上起柱（LZ），要标出小柱的定位尺寸，说明其做法。
⒋ 底筋的画法结构平面图中，同一板号的板可只画一块板的底筋（应尽量注于图面左下角首先出现的板块），其余的应标出板号。
底筋一般不需注明长度。
绘图时应注意弯钩方向，且弯钩应伸入支座。
对常用的配筋如φ6@200、φ8@200、φ10@200等可用简记法表示，与结构总说明配合使用。
分布筋只在结构总说明中注明，图中不画出。
⒌ 负筋的画法同一种板号组合的支座负筋只需画一次。
如某块板的支座另一边是两块小板时，则只按其中较大的板配置负筋。
板的跨中不出现负弯矩时，负筋从支座边可伸至板的 L/3（活载大于三倍恒载）、 L0/4（活载不大于三倍恒载）、或L/5（端支座）。
L为相邻两跨中较大的净跨度。
双向板两个受力方向支座负筋的长度均取短向跨度的1/4。
钢筋长度应加上梁宽并取50mm的倍数。
板的跨中有可能出现负弯矩时，板面负筋宜采用直通钢筋。
负筋对称布置时，可采用无尺寸线标注，负筋的总长度直接注写在钢筋下面；负筋非对称布置时，可在梁两边分别标注负筋的长度（长度从梁中计起）；端跨的负筋无尺寸线时直接标注的是总长度；以上钢筋长度均不包括直弯钩长。
板厚较大的悬臂板筋和直通负钢筋，均应加设支撑钢筋，并在图中注明。
⒍ 其他对平面图中难以画清楚的内容，如凹厕部分楼板、局部飘出、孔洞构造等，可用引出线标注，或加剖面索引、用大样图表示。
板面标高有变化时，应标出其相对标高。
砌体隔墙下的板内加筋以粗直线表示（钢筋端部不必示出弯钩），并且注明定位尺寸。
10.2.2 详图法施工图一、框架梁、柱配筋图⒈ 框架大样图可用1:40比例绘制。
各柱柱中、悬臂梁根部、框架梁两端及跨中各作一个剖面，均用1:20比例绘制。
⒉ 完整标出框架的构件尺寸及定位尺寸，并用一度尺寸线标明层高、柱高、梁顶标高。
⒊ 柱的纵向钢筋纵向钢筋用粗实线表示。
Ⅰ级钢筋的切断点要画弯钩；Ⅱ级钢筋的切断点用短斜线标出，并斜向钢筋一方；钢筋如采用机械连接或等强度对接焊，接点或焊点用圆点表示。
箍筋可用中粗实线表示。
⑴ 柱的纵筋采用机械连接或等强度对接焊时，应标出接点位置；当采用搭接连接时，要标出搭接位置及搭接长度（取50mm的倍数，以下同）；柱纵筋需要分批接驳时，应标出每次接驳的位置。
⑵ 柱中插筋及切断钢筋的锚固长度LaE，可采用文字说明的方法注明。
⑶ 顶层柱顶柱筋及梁筋的锚固做法，应在图上有所表示。
⑷ 柱的剖面大样中各类纵筋和箍筋要分别标注，并标明剖面尺寸。
⒋ 柱的箍筋⑴ 柱箍筋加密区范围以及加密区、非加密区、节点核芯区的箍筋做法应在图上注明；⑵ 箍筋按规定需采用复合箍筋时，应在柱剖面旁边用示意图表示复合箍筋的做法，并注意箍筋末端弯钩的画法。
⒌ 梁的纵向钢筋⑴ 悬臂梁负筋，应与框架梁边跨的负筋一起考虑，绘图时可根据需要进行调配，以免支座钢筋过密。
