CAD建筑制图规范1在建筑设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
而遵循一套科学、规范的 CAD 建筑制图规范，对于确保设计的准确性、高效性以及良好的沟通交流至关重要。
接下来，让我们详细了解一下 CAD 建筑制图规范的相关内容。
一、图纸幅面与格式1、图纸幅面根据建筑制图的需要，通常采用的图纸幅面有 A0、A1、A2、A3、A4 等。
其中，A0 幅面最大，尺寸为 841mm×1189mm，A4 幅面最小，尺寸为 210mm×297mm。
在实际应用中，应根据建筑项目的规模和复杂程度选择合适的幅面。
2、格式要求图纸的格式应包括图框、标题栏、会签栏等。
图框的尺寸和样式应符合国家标准，其四周的边框线宽度也有明确规定。
标题栏应位于图纸的右下角，包含工程名称、项目名称、图纸名称、比例、绘图日期、绘图人员等信息。
会签栏则用于相关专业人员的签字确认。
二、图层管理1、图层设置为了便于对图形元素的分类管理和控制显示，应合理设置图层。
常见的图层包括轴线、墙体、门窗、家具、标注等。
每个图层应赋予清晰明确的名称，并设置相应的颜色、线型和线宽。
2、图层特性颜色的选择应遵循一定的原则，以便区分不同的图形元素。
例如，轴线通常用红色表示，墙体用白色，门窗用蓝色等。
线型包括实线、虚线、点划线等，应根据图形元素的性质进行选择。
线宽则用于区分不同重要程度的线条，如粗线表示主要轮廓，细线表示次要细节。
三、字体与文字标注1、字体选择在 CAD 建筑制图中，应使用标准的字体，如宋体、黑体等。
字体的大小应根据图纸的比例和实际需要进行选择，一般来说，标注文字的高度不应小于 25mm。
2、文字标注文字标注应准确、清晰、简洁，表达出设计意图和相关信息。
标注的内容包括尺寸标注、标高标注、材料标注、施工说明等。
尺寸标注应遵循国家标准的规定，尺寸线、尺寸界线、尺寸数字的画法和标注位置都有严格要求。
标高标注应以米为单位，并精确到小数点后三位。

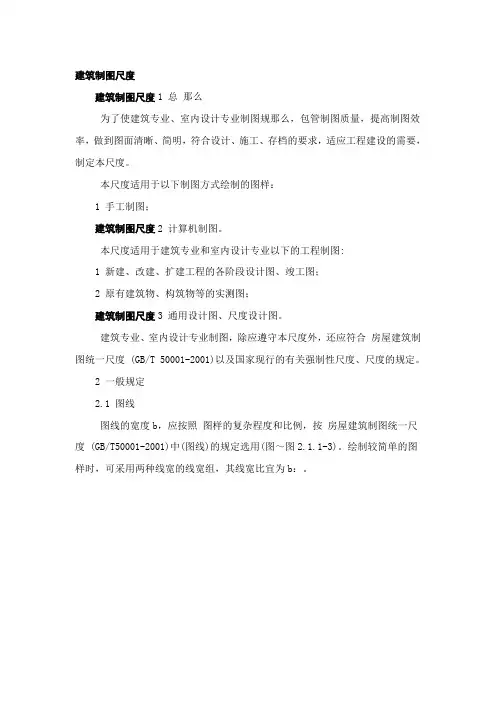

建筑制图尺度建筑制图尺度1 总那么为了使建筑专业、室内设计专业制图规那么，包管制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应工程建设的需要，制定本尺度。
本尺度适用于以下制图方式绘制的图样：1 手工制图；建筑制图尺度2 计算机制图。
本尺度适用于建筑专业和室内设计专业以下的工程制图:1 新建、改建、扩建工程的各阶段设计图、竣工图；2 原有建筑物、构筑物等的实测图；建筑制图尺度3 通用设计图、尺度设计图。
建筑专业、室内设计专业制图，除应遵守本尺度外，还应符合房屋建筑制图统一尺度(GB/T 50001-2001)以及国家现行的有关强制性尺度、尺度的规定。
2 一般规定2.1 图线图线的宽度b，应按照图样的复杂程度和比例，按房屋建筑制图统一尺度(GB/T50001-2001)中(图线)的规定选用(图～图2.1.1-3)。
绘制较简单的图样时，可采用两种线宽的线宽组，其线宽比宜为b：。
建筑专业、室内设计专业制图采用的各种图线，应符合表的规定。
2.2 比例建筑专业、室内设计专业制图选用的比例，宜符合表的规定3 图例3.1 构造及配件构造及配件图例及说明见表。
中国工程检测网：3.2 程度及垂直运输装置程度及垂直运输装置图例及说明见表3.2.1。
4 图样画法4.1 平面图平面图的标的目的宜与总图标的目的一致。
平面图的长边宜与横式幅面图纸的长边一致。
4.1.2 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的挨次从左至右或从下至上安插。
4.1.3 除顶棚平面图外，各种平面图应按正投影法绘制。
4.1.4 建筑物平面图应在建筑物的门窗洞口处程度剖切俯视(屋顶平面图应在屋面以上俯视)，图内应包罗剖切面及投影标的目的可见的建筑构造以及必要的尺寸、标高等，如需暗示高窗、洞口、通气孔、槽、地沟及起重机等不成见局部，那么应以虚线绘制。
4.1.5 建筑物平面图应注写房间的名称或编号。
编号注写在直径为6mm细实线绘制的圆圈内，并在同张图纸上列出房间名称表。
建筑工程制图规范建筑工程制图规范是指在建筑设计和施工中，规范化制作和使用专业图纸的一套准则和要求。
以下是一套基本的建筑工程制图规范：一、图纸的纸张规格和图幅封面标准1. 图纸纸张规格一般采用A系列纸张，如A0、A1、A2等。
图纸应采用白纸编制，清晰明亮，纸张应平整，无皱、波纹等缺陷。
2. 图框封面标准应包括项目名称、编制部门、图号、图名、图纸比例、日期、审核和签字等信息。
二、图纸比例1. 建筑平面图一般采用1:100至1:500的比例；立面图一般采用1:50至1:200的比例；剖面图一般采用1:100至1:200的比例。
2. 比例尺应标注在图纸上，并经常检查比例标注是否正确。
三、图例和符号1. 图例应一致、简洁明了，图例中的图符和文字应有一定的大小和粗细要求。
2. 符号应按照国家和地区的标准规定使用，如建筑行业标准、国家标准等。
3. 符号应绘制规范，线条清晰，不得有重影、断线、缺角等情况。
四、线条和字体1. 线条的粗细应适度，避免过粗或过细，保持线条的清晰度。
常用线条的线型应按照标准规定使用，如实线、虚线、点线等。
2. 字体应统一，大小适中，清晰易读。
字体一般采用宋体或等线字体，不得使用艺术字体。
五、图纸格式1. 建筑平面图的编制应按照建筑设计规范要求，包括项目的布局、功能分区、空间尺寸、建筑结构等信息。
2. 立面图应清晰明了，包括建筑物的外立面形象、建筑材料和窗户等装饰元素。
3. 剖面图应能准确表示建筑物的内部结构，包括墙体、柱子、楼梯、管道等。
六、图纸质量要求1. 图纸应经过审核和审查，确保图纸的准确性和合理性。
2. 图纸应规范的保存和归档，并按照施工进度和需要及时更新和补充。
3. 图纸应按照标准的图纸抄写要求进行制作，确保图纸的清晰度和可读性。
七、图纸的编号和归档1. 图纸应按照一定的编号规则进行编制，确保图纸的唯一性和顺序性。
2. 图纸应严格按照项目的建设顺序进行归档，方便查找和使用。
对于已完成的图纸，应按照规定进行归档保存。
建筑设计重要制图规范 孝感学院城建学院宋阳制一1.线宽 即图线的宽度。
图线的宽度分粗、中、细三种，粗线线宽用 “b” 表示，中线线宽为0.5b ，细线线宽为0.35b 。
b 值应根据图形复杂程度与比例大小在线宽系列中选取2比例的注写：比例宜注写在图名的右侧，字的底线应取平齐，比例的字高，应比图名字高小一号或二号。
示例： 平面图 1:1003尺寸注法；⑷尺寸数字图样上所注写的尺寸数字是物体的实际尺寸。
尺寸单位除标高及总平面图以米（m）为单位外，其它均以毫米（mm）为单位。
尺寸数字的读取方向：水平方向字头朝上；竖直方向字头朝左；倾斜方向字头有朝上的趋势。
避免在30°斜线区内注写尺寸数字。
尺寸数字应依其读数方向写在尺寸线的上方中部，如没有足够的注写位置，最外面的数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写。
任何图线不得穿过尺寸数字，不可避免时，应将图线断开。
(二)尺寸的排列与布置2.互相平行的尺寸线，应从被注的图样轮廓线由里向外整齐排列，小尺寸在里面，大尺寸在外面。
尺寸线距图样轮廓线的距离不小于10mm，平行排列的尺寸线的间距宜为7～10mm。
二、建筑平面图的表达内容1、剖切到的与未剖切到但可见部分的轮廓线其中被剖切到的墙柱轮廓线画成粗实线，剖切到的钢筋混凝土构件应涂黑。
其中被剖切的次要建筑构造(包括构配件)的轮廓线，如隔墙，门扇线（门开启线）等用中实线。
建筑构配件的可见轮廓线，如楼梯、踏步、台阶、厨房设施、卫生器具等用细线。
2、楼梯3、定位轴线在建筑平面图中各承重构件的位置应画出定位轴线。
定位轴线用细点画线绘制4、尺寸外部尺寸：在建筑平面图中，外墙应注三道尺寸。
第一道尺寸，外轮廓尺寸，总长总宽。
第二道尺寸，轴线间的距离，用以说明房间的开间及进深的尺寸。
第三道尺寸，门窗洞宽度及定位尺寸。
内部尺寸。
房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设施的大小与位置。
5、指北针指北针宜用细实线绘制，圆的直径为24mm，指北针尾宽为3mm；在指针尖端处，注“北”或“N”字。

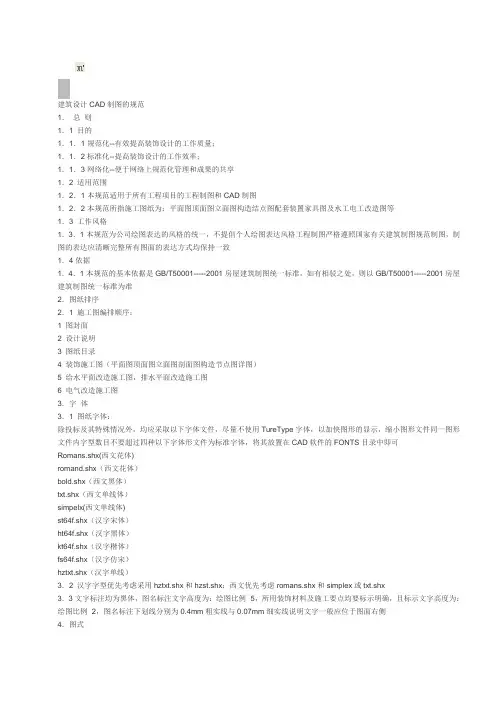

建筑设计CAD制图的规范1．总则1．1 目的1．1．1规范化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规范化管理和成果的共享1．2 适用范围1．2．1本规范适用于所有工程项目的工程制图和CAD制图1．2．2本规范所指施工图纸为：平面图顶面图立面图构造结点图配套装置家具图及水工电工改造图等1．3 工作风格1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰完整所有图面的表达方式均保持一致1．4依据1．4．1本规范的基本依据是GB/T50001-----2001房屋建筑制图统一标准，如有相驳之处，则以GB/T50001-----2001房屋建筑制图统一标准为准2．图纸排序2．1 施工图编排顺序：1 图封面2 设计说明3 图纸目录4 装饰施工图（平面图顶面图立面图剖面图构造节点图详图）5 给水平面改造施工图，排水平面改造施工图6 电气改造施工图3．字体3．1 图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件同一图形文件内字型数目不要超过四种以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可Romans.shx(西文花体)romand.shx（西文花体）bold.shx（西文黑体）txt.shx（西文单线体）simpelx(西文单线体)st64f.shx（汉字宋体）ht64f.shx（汉字黑体）kt64f.shx（汉字楷体）fs64f.shx（汉字仿宋）hztxt.shx（汉字单线）3．2 汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线说明文字一般应位于图面右侧4．图式4．1图纸幅面：图纸图幅以A3图纸为主4．2图纸尺寸规格（表2）图纸种类图纸宽度（mm）图纸高度(mm) 备注A0 1189 841A1 841 594A2 594 420A3 420 297A4 297 210 主要用于目录变更修改等4．3特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)4．4一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)4．4图纸的格式：采用横向格式，式样见附tukuang.dwg文件4．5标题与会签栏：标题与会签栏内容包括：图纸名称设计单位图名设计编号设计人绘图人审批人审定（客户）等方面内容，为便于查阅，标题与会签栏设在图框内右5．制图5．1线型5．1．1常用绘图线型有实线虚线折断线点划线等一般分粗线中粗线细线三种5．1．2线型宽用：0.4mm0.2mm0.15mm0.07mm四种5．1．3所有施工图纸，均参照表5所列笔宽绘制，线型及其宽度所适用的范围如下表：名称线型线宽适用范围粗实线0.4mm 构筑物的外轮廓线剖切位置线地面线详图符号图纸的图框线标题与会签栏中粗实线0.2mm 家具的装饰结构的轮廓线标注尺寸的起止短划线细实线0.15mm 家具和装饰结构的辅助线标注尺寸线材料说明文字文字引出线索引符号的圆圈标注文字最细实线0.07mm 填充线中粗虚线0.2mm 需要画出的看不到的轮廓线细点划线0.15mm 中心线对称线定位轴线细的双点划线0.15mm 假想轮廓线成型以前的原始轮廓线粗点划线0.4mm 结构图中梁或构架的位置线折断线0.15mm 不需要画全的断开界线5．1．4线宽与绘图色彩的对应：0.4 mm宽线为白色(墙体),0.2 mm宽线为浅蓝色(家私),0.15 mm宽线为绿色（装饰结构的辅助线门窗线）黄色（材料说明文字文字引出线）红色（标注尺寸线）0.07 mm宽线为浅灰色(填充线)5．2标注5. 2. 1 尺寸标注线型为0.15mm宽的细实线5．2．2起止符号为0.20mm宽的斜中粗线，其倾斜方向与尺寸界线成顺时针45度角，长度为2-3mm5．2．3尺寸数字：在一般情况下，当尺寸线为水平方向时，数字注写于尺寸线的上方，当尺寸线为垂直方向时，数字注写于尺寸线左边数字大小为绘图比例的二倍5．2．4尺寸标注5．2．4．1 尺寸数字宜标注于图样轮廓线以外，不宜与图纸文字及符号等相交5．2．4．2 互相平行的尺寸线，应从被注的图形轮廓线由近向远排列，小尺寸线应距轮廓线较近，大尺寸线应距轮廓线较远5．2．4．3度的尺寸标注：在某些施工图中5．2．4．4标注数字为黑体5．3比例5．3．1图纸可用比例：1：11：21：51：101：20 1：251：501：1001：2001：5001：:10005．3．2 同一张图纸中，不宜出现三种以上的比例5．3．3平面图顶面图给排水施工图电气改造图等按构筑主体大小一般定为1：501：1001：1501：2005．3．4 立面图一般为1：201：255．3．5详图构造结点图一般为1：201：10，1：21：15．3．6比例标注置于图名右边外加（）5．4制图常用符号5．4．1 剖切符号：图5．4．1 剖视的剖切符号说明：剖切符号二大项1表示剖切位置2表示剖切方向上图中12剖线表示平面图的全面剖示；3剖线表示局部断面图的剖视5．4．2轴线轴线圆均应以细实线绘制圆的直径8mm5．4．3索引符号，索引符号的圆及直径均应以细实线绘制圆的直径10mm（a）(b) (c)图5．4．3 用于索引剖面详图的索引符号索引符号圆用0.15线宽的细实线1 圈内上部数字表示详图编号，下部数字表示详图所在的图纸编号2如果详图设在本页内，圈内下部即可用一水平细实线表示（见图5．4．3 b）3所索引的详图是局部剖面（或断面）详图时，索引符号在引出线的一侧加画一剖切位置线，引出线在剖切位置线的另一侧，即表示该剖面（或断面）是向哪个方向作的剖视，图表示从上向下投影5．4．4 详图：详图符号以粗实线绘制，直径为14mm5．4．5引出线：引出线均采用水平向0.25宽细线，文字说明均写於水平线之上同时引出几个相同部分的引出线，宜互相平行图5．4．5引出线图5．4．5共同引出线5．4．6尺寸标注：尺寸界线尺寸线，应用细实线绘制，端部出头2mm尺寸起止符号用中粗线绘制，其倾斜方向与尺寸线成顺时针45°，长度为2~3mm5．4．7标高：0．15 2．80标高符号以等腰三角形表示，凡三角形尖角无横线者，又用于平面图，顶面图，如图（一），有横线者，其横线应指被注的剖立面的高度，尖角可指向上或指向下以m为单位5．4．8连接符号：连接符号是以折断线表示需连接的部位，应以折断线两端靠图样一侧的大写英文字母表示连接编号，两个被连接的图样必须用相同的字母编号5．4．9坡度：0．2%（一）图百分数表示坡度比例，箭头表示坡度方向；（二）图多用于屋面坡度（以m为单位）5．4．10立面投影符号：箭头方向表示该方向的投影，圆圈内的字母表示投影面的编号，横下数字表示投影立面图的编号5．6图常用图例5．6．1常用图例遵照房屋建筑制图统一标准(GBJ186)，总图制图标准(GBJ103-87)，GB/T50001-----2001房屋建筑制图统一标准图例规定5．6．2 制图常用剖（立）面图例：图例说明图例说明混凝土水钢筋混凝土非承重空心砖硬质承重砖瓷砖或类似材料石材（砌体地面贴面）防水层玻璃镜粉刷墙面6．图层6．1 采用图层的目的是用于组织管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出图层具有颜色线形状态等属性6．2 图层组织根据不同的用途阶段实体属性和使用对象可采取不同的方法，但应具有一定的逻辑性，便于操作各类实体应放置在不同的图层上，如平面图中，轴线标注和第三道尺寸应分层标注，标注门窗洞口的细部尺寸应分层表示；厨厕洁具及其标注等单独设置图层表示；标高等尺寸也应独立分层表示6．3在采用CAD技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件墙层门窗层家私层字标注层填充层说明文字0.4mm实线0.15mm实线0.20mm实线0.15mm实线0.07mm实线0.15mm实线白色绿色浅蓝色红色浅灰色黄色7．保存7．1保存位置7．1．1施工图效果图存放于项目目录文件夹中7．1．2图块模块集中存放且归类整理7．2文件名7．2．1绘图文件的命名规则：CAD文件的命名应简单明潦易记，易于交换数据设计图纸可按设计工种和图纸目录顺序命名，如：装饰施工图为Z1Z2,初步设计加注C,如ZC1ZC2;电气为E1E2,初步设计加注C,如EC1EC2;给排水为S1S2,初步设计加注C,如SC1SC2;通风为H1H2,初步设计加注C,如HC1HC2等8．审图8．1 正常审图8．1．1正常审图指工程量在30万元以下的设计制图8．1．2正常审图由设计部经理和设计总监进行审核8．1．3制图审核审定均为手写签名8．1．4审核合格后加盖出图章8．1．5审核结果由审核人予以登记8．2特殊审图8．2．1特殊审图指工程量在30万元以上的设计制图8．2．3 特殊审图由各分公司设计主管或经理会同设计部经理或分公司负责人进行审核8．2．4 审核合格后加盖出图章8．2．5 审核结果由分公司审核人予以登记8．3仲裁8．3．1公司审核人与设计师对审核结果发生分歧，交设计部总监仲裁9．管理9．1装订9．1．1 设计师对设计方案统一装订9．1．2经审核合格的全套施工方案，外加公司施工图封面，并套以塑料保护套后，由装订机打孔装订9．2 存档9．2. 1装订完好的施工方案交档案管理员统一管理9．2. 2设计师与档案管理员办理相应交接手续。
