浅谈超声波法检测灌注桩的完整性

超声波透射法在桩基完整性检测中的应用在工程项目桩基检测中，超声波透射法是十分重要的检测技术。

在混凝土桩基结构施工中，裂缝、断裂、夹泥等病害比较常见，而通过应用超声波透射法，有利于确定桩基缺陷，为病害处理提供可靠依据。

对此，本文首先对超声波透射法的基本技术内容进行介绍，然后结合实例对超声波透射法在桩基完整性检测中的应用方式以及结果分析要点进行详细探究，以期为类似工程提供借鉴。

标签：桩基;完整性;超声波透射法1、引言桩基是工程项目中比较常见的基础形式，其中混凝土灌注桩最为常见。

桩基为隐蔽工程，施工工序多，施工难度大，并且容易受到地质条件、机械设备、施工技术等因素的影响，导致桩基出现质量问题，桩基完整性会对工程项目建设质量和安全产生较大影响。

在桩基检测中，声波透射法所得信息全面、丰富，可为桩身缺陷分析提供可靠依据。

因此，对超声波透射法在桩基完整性检测中的应用进行深入研究迫在眉睫。

2、超声波透射法的基本技术内容在超声波透射法的实际应用中，通过超声波即可对物质内部结构进行探测分析，通过对反射波形进行分析，即可确定透射检测所得结果。

当超声波遇到非均值物质时，波形会发生一定的变化，据此即可判断物质内部缺陷。

在工程项目桩基施工中，对于桩基断裂、密实度不足、夹泥等质量问题，均可采用超声波透射法进行检测和分析。

在超声波透射法的实际应用中，接收探头装置以及声波发射装置安装完成后，即可对波速、波幅以及传输时长等参数进行测量。

3、桩基完整性检测中超声波透射法的应用3.1声测管的材料与尺寸声测管要求具有足够的强度，在施工过程中不会发生变形问题，一般可应用金属波纹管或者塑料管，其中，塑料管与混凝土的温度系数差异比较大，在混凝土凝结过程中，塑料管与混凝土之间会产生一定的裂隙，进而对测试结果准确性造成不良影响。

另外，在混凝土硬化过程中，水化热反应比较大，同时在钢筋笼吊装过程中所产生的作用力也比较大，为了避免声测管发生变形，应尽量选用金属波纹管。

试论超声波检测桥梁灌注桩质量摘要：在现代桥梁建设中，灌注桩的质量检测极为重要，影响到整个工程的安全。

本文通过超声波透射法的实际运用，论述了该方法对桥梁钻孔灌注桩的质量检测，分析桩身的质量问题，对质量缺陷桩基提出了合理的处理意见和预防措施。

关键词：超声波；检测；桥梁灌注桩；处理abstract: in modern bridge construction, the filling pile quality testing is very important, affect the whole project safety. this article through the practical application of ultrasonic transmission method, this paper discusses the method of bridge the quality of drilled filling pile testing, analysis the quality problem of the pile body, the quality defect pile foundation put forward the reasonable processing opinion and preventive measures.keywords: ultrasonic; detection; bridge piles; processing 中图分类号：o213.1 文献标识码：a 文章编号：近几年来，我国的灌注桩施工技术水平、机械设备以及作业人员的操作技巧都有了较大的进步，但质量问题始终存在，如何善用好检测方法、全面控制质量问题，成为当前公路桥梁建设的重要任务。

采用超声波透射法进行检测，虽然检测成本较高，但对桩基缺陷性质和位置的准确判定是其它检测方法无法比拟的，因此值得大力推广，以保证工程的顺利进展。

超声波透射法检测桩身完整性解析摘要：随着我国经济水平的不断提升和建筑工程发展速度的持续提升，在许多混凝土工程中通过超声波透射法检测桩身完整性的方法得到了越来越广泛的应用。

关键词：超声波透射法；灌注桩桩身质量；完整性解析近年来随着我国建筑工程建设事业整体的蓬勃发展，在这一过程中桩基础也开始得到了广泛采用，并且已经开始成为我国建筑工程建设过程中最为重要的一种基础形式。

由于桩基工程的造价在建筑工程中通常占有很大的份额，并且其质量通常也会也直接关系到整个工程的安危。

因此在这一前提下对超声波透射法检测桩身完整性解析就具有极为重要的经济意义和现实意义。

1 超声波透射法简析对超声波透射法进行分析是一项系统性的工作，其主要内容包括了技术原理、使用设备、常用参数等内容的分析。

以下从几个方面出发，对超声波透射法进行了简析。

1.1 技术原理众所周知建筑工程的桩基础通常处于地下位置或者水下位置，大多数属于隐蔽性较强的工程，并且其具有工序繁杂、技术要求高、施工难度大等工程特点，在这些特点的影响下导致了其很容易出现质量问题。

因此可见对于桩基础工程质量检测的研究非常重要。

而声波可以根据其自身波动频率的将其分为次声波、可闻声波、超声波特超声波等不同的声波种类，而人能够听到的声波频率范围通常是20～20000Hz，这一区间内的声波通常也被称为可闻声波，但是当声波的频率超过20000Hz时，人的耳朵无法听到这些声波，这种声波就被称之为超声波。

另外，如果声波在物体中传播时当物体中各质点均进行连续不歇的振动时，这种波就会被称之为连续波，这一连续波就是建筑过程中混凝土检测中常用的脉冲波。

1.2 使用设备在超声波透析法的应用过程中，超声波检测往往需要能够解决声能和电能相互转换的问题，因此这意味着通常会需要使用声波换能器来解决这一问题。

除此之外，工作人员在使用换能器时通常会需要对换能器进行有效的祸合，而祸合的主要目的是在于尽可能的让更多的声波能量能够迅速的进入被测介质中，并且在另一方面能够促使经介质传播后的声波信号最大限度的被测试系统迅速接收，从而在此基础上提升测试系统的工作效率和工作精度。

钻孔灌注桩超声波检测钻孔灌注桩是一种常用的地基处理方法，可有效提升土壤承载能力，增加工程的稳定性。

为了确保钻孔灌注桩的质量，超声波检测技术被广泛应用于这一领域中。

本文将介绍钻孔灌注桩超声波检测的原理、方法和应用。

一、原理钻孔灌注桩超声波检测利用超声波在材料中的传播特性来评估材料的质量和缺陷情况。

超声波在材料中的传播速度和反射特性受材料的密度、弹性模量和声波吸收特性等因素的影响。

通过测量超声波的传播时间和幅度变化，可以推断材料的物理性质和存在的缺陷情况。

二、方法钻孔灌注桩超声波检测通常通过以下步骤进行：1. 选择合适的超声波探头：根据需要检测的材料和深度，选择合适的超声波探头。

常用的探头包括接触式和非接触式两种。

2. 准备样品表面：将待测样品表面清洁，并涂抹适量的耦合剂，以提高超声波的传播效果。

3. 预测校准：测量一系列已知物理参数的标准样品，校准仪器以确保准确性和可靠性。

4. 进行超声波检测：将超声波探头放置在预定位置，发送超声波脉冲，并接收反射信号。

根据返回信号的时间延迟和幅度变化，可以获取材料的密度、弹性模量和存在的缺陷情况。

5. 数据处理和分析：将测量数据导入计算机软件中进行处理和分析，生成超声波图像、波形和参数。

通过分析这些结果，可以评估钻孔灌注桩的质量和缺陷情况。

三、应用钻孔灌注桩超声波检测在以下方面具有广泛的应用：1. 质量评估：通过测量钻孔灌注桩中混凝土的密度、弹性模量和声波吸收特性等参数，可以评估其质量，判断是否合格。

2. 缺陷检测：通过检测超声波的反射信号，可以发现钻孔灌注桩中的空洞、裂缝、松散区域等缺陷，及时采取修复措施。

3. 强度评估：通过测量超声波的传播速度和衰减程度，可以推断钻孔灌注桩的强度和硬度，评估其承载能力和稳定性。

4. 桩身检测：钻孔灌注桩超声波检测也可用于检测桩身的完整性和一致性，了解桩的物理特性和结构状态。

总结：钻孔灌注桩超声波检测是一种非破坏性、快速、准确的质量评估方法。

灌注桩超声波检测方案随着工程建设的不断推进，灌注桩作为一种重要的基础支撑结构逐渐得到广泛应用。

然而，在工程施工过程中，灌注桩的质量问题时有发生，对其进行有效的检测显得尤为重要。

超声波检测技术由于其非破坏性、高效、准确的特点，成为灌注桩质量检测中常用的方法之一。

本文将介绍一种基于超声波的灌注桩检测方案。

一、背景介绍灌注桩作为一种常用的地基基础工程施工方法，承载着巨大的荷载和挤压力。

为确保灌注桩在承载力和稳定性方面的优异表现，对其质量进行准确的检测尤为重要。

传统的检测方法存在一些缺陷，例如：破坏性大、耗时、成本高等。

因此，发展一种非破坏性、高效、准确的检测方案势在必行。

二、超声波检测原理超声波检测是利用超声波在材料中传播时的声速、衰减、回波等特性来对物体进行检测和评估的方法。

通过对灌注桩内部和周边材料的超声波传播和反射进行分析，可以获取到桩身的密实程度、质量情况等信息。

三、超声波检测方案步骤1. 仪器准备首先，需要准备一台专业的超声波检测设备，通常包括发射器、接收器、超声探头等组成。

确保设备的标定和校验工作已经完成，并保证设备处于正常工作状态。

2. 检测准备在进行灌注桩超声波检测之前，需要对检测区域进行清洁和预处理。

清除桩身表面的污物，并保持表面光滑洁净。

对于需要检测的混凝土桩，可以先进行水浸处理，以改善超声波的传播效果。

3. 检测过程将超声波探头放置在灌注桩的表面或通过钻孔设备插入到桩内，根据需要调整检测的深度和位置。

发射超声波，并记录接收到的回波信号。

根据信号的幅值、波速和形态变化等参数，对桩体进行定性和定量分析，评估其质量和完整性。

4. 数据分析将采集到的超声波数据进行分析和处理，可以借助计算机软件进行信号处理和图形展示。

通过对数据的分析，获得灌注桩内部结构的信息，如孔隙、裂缝、松散等情况，并与设计要求进行对比和评估。

5. 结果评估根据超声波检测结果，对灌注桩的质量进行评估。

如果检测结果正常，桩体结构完整、材料密实，符合设计要求，则可以继续进行后续施工工作。

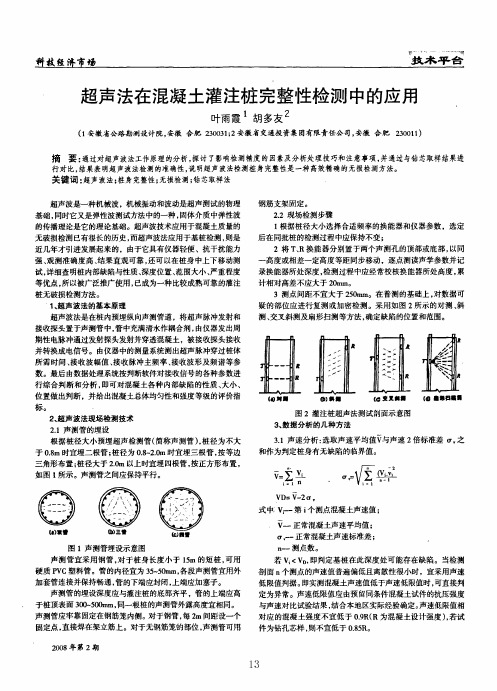

超声波法检测桩身完整性1、适用范围本方法适用于直径不小于800mm的混凝土灌注桩的完整性检测～它包括跨孔透射法和单孔折射法。

2、检测仪器与设备信号放大器、数据采集及处理存储器、径向振动换能器等。

3、现场检测技术3.1检测前的准备应符合下列规定:,1,被检桩的混凝土龄期应大于14d,2,声测管内应灌满清水～且保证通畅。

,3,标定超声波检测仪发射至接收的系统延迟时间t。

0,4,准确量测声测管的内径、外径和两相邻声测管外壁间的距离～量测精度为?1mm。

,5,取芯孔的垂直度误差不应大于0.5%～检测前应进行孔内清洗。

,6,声测管的布置以路线前进方向为起始点～按顺时针旋转方向进行编号和分组～每两根编为一组。

3.2检测方法应符合下列要求:,1,测点间距不宜大于250mm。

发射与接收换能器应以相同标高同步升降～其累计相对高差不应大于20mm～并随时校正。

,2,在对同一根桩的检测过程中～声波发射电压应保持不变。

,3,对于声时值和波幅值出现异常的部位～应采用水平加密、等差同步或扇形扫测等方法进行细测～结合波形分析确定桩身混凝土缺陷的位置及其严重程度。

5、检测数据分析与判定5.1声时修正值按下式计算:=式中——声时修正值,μs,～,t为声波在混凝土中的传播时间～简称声时,,D ——声测管外径,mm,——声测管内径,mm,——换能器外径,mm,——声测管壁厚度方向声速值,km/s,——水的声速值,km/s,5.2声时值按下式计算:t=t-t- i0式中 t——声时值,μs,t——超声波第i测点声时值,μs, it——声波检测系统延迟时间,μs, 0——声时修正值,μs,6、桩身完整性类别判定:?类桩:各声测剖面每个测点的声速、波幅均大于临界值～波形正常。

?类桩:某一声测剖面个别测点的声速、波幅略小于临界值～但波形基本正常。

?类桩:某一声测剖面连续多个测点或某一深度桩截面处的声速、波幅值小于临界值～PSD 值变大～波形畸变。

混凝土灌注桩超声检测概述由于灌注桩可做成大直径桩，以提高单桩承载力，又可以根据桩身内力状态分段配筋。

而且施工时对周围建筑物影响较小，施工噪声也较小，因而使用较广。

但灌注桩在工地条件下，现场灌注成桩，施工工艺较为复杂，影响灌注质量的因素较多，极易形成各种缺陷而影响桩身的完整性。

据统计，现场灌注桩施工中桩身混凝土出现缺陷的概率约为15%—20%。

灌注桩的综合质量体现在以下三方面，即承载力、桩的完整性、桩的耐久性，其中承载力因桩体较大用无损方法难以准确测量，而当地下无明显腐蚀性介质而且桩身完整时也未见有因耐久性破坏的报导。

所以，完整性是混凝土灌注桩质量的主要指标。

所谓灌注桩的完整性是指桩身混凝土质量均匀，无全断面断裂及影响断面承载面积或导致钢筋外露的明显缺陷。

混凝土灌注桩的完整性的超声检测方法作一简单介绍。

其基本技术依据是《基桩低应变动力检测规程》(JGJ/T93—95)、《超声法检测混凝土缺陷技术规程》(CECS 21:2000)以及大量研究资料。

超声脉冲法则是通过在桩内预埋的检测孔道，将超声换能器直接放人桩内部，逐点发射和接收超声脉冲，通过接收信号的声时、波幅、波形等参数，逐点判断混凝土的质量，并分析缺陷向位置、性质和大小。

超声脉冲法需预埋检测管，因此必须在设计或施工前即列入计划，增加了工程量，但由于它比较直观，可靠，在一些重大工程及大直径灌注桩中得到广泛应用。

本章将详细论述超声脉冲法的原理，检测方法和判断方法。

灌注桩的常见缺陷桩身混凝土中的缺陷与施工方法密切相关。

不同施工方法出现缺陷的类型以及不同类型的缺陷出现的几率都不一样。

按混凝土的灌注方式而言，灌注桩可分为水下灌注和干孔灌注两类。

1. 水下灌注桩的常见缺陷（图1a)为水下灌注的成桩过程示意图，混凝土通过导管注入，顶托封口混凝土或砂浆，排出孔中的水，逐渐灌满桩孔。

水下灌注施工时，可能出现的缺陷有以下几种(见图1b))：1）.断桩(包括全断面夹泥或夹砂)这类缺陷多半因为导管提升时不慎冒口，新注入的混凝土压在封口砂浆及泥浆上，以及因机械故障而停止灌注过久，提升导管时把已初凝的混凝土拉松，或继续施工时对表面未加清理等原因所致。
