钻孔灌注桩超声波检测报告

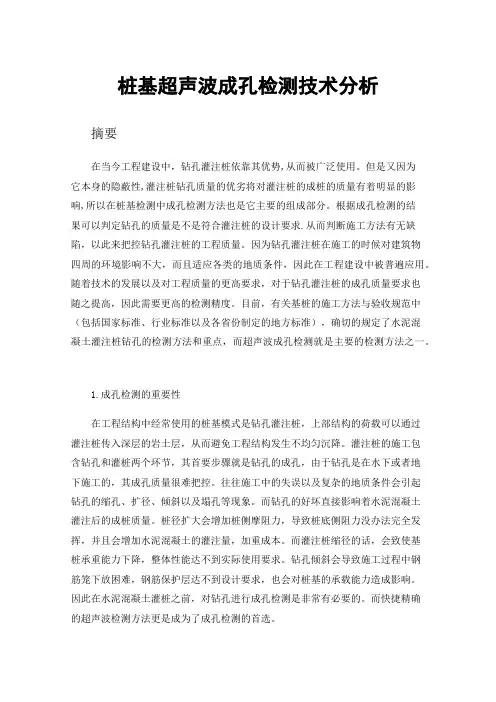

桩基超声波成孔检测技术分析摘要在当今工程建设中，钻孔灌注桩依靠其优势,从而被广泛使用。

但是又因为它本身的隐蔽性,灌注桩钻孔质量的优劣将对灌注桩的成桩的质量有着明显的影响,所以在桩基检测中成孔检测方法也是它主要的组成部分。

根据成孔检测的结果可以判定钻孔的质量是不是符合灌注桩的设计要求.从而判断施工方法有无缺陷，以此来把控钻孔灌注桩的工程质量。

因为钻孔灌注桩在施工的时候对建筑物四周的环境影响不大，而且适应各类的地质条件，因此在工程建设中被普遍应用。

随着技术的发展以及对工程质量的更高要求，对于钻孔灌注桩的成孔质量要求也随之提高，因此需要更高的检测精度。

目前，有关基桩的施工方法与验收规范中（包括国家标准、行业标准以及各省份制定的地方标准），确切的规定了水泥混凝土灌注桩钻孔的检测方法和重点，而超声波成孔检测就是主要的检测方法之一。

1.成孔检测的重要性在工程结构中经常使用的桩基模式是钻孔灌注桩，上部结构的荷载可以通过灌注桩传入深层的岩土层，从而避免工程结构发生不均匀沉降。

灌注桩的施工包含钻孔和灌桩两个环节，其首要步骤就是钻孔的成孔，由于钻孔是在水下或者地下施工的，其成孔质量很难把控。

往往施工中的失误以及复杂的地质条件会引起钻孔的缩孔、扩径、倾斜以及塌孔等现象。

而钻孔的好坏直接影响着水泥混凝土灌注后的成桩质量。

桩径扩大会增加桩侧摩阻力，导致桩底侧阻力没办法完全发挥，并且会增加水泥混凝土的灌注量，加重成本。

而灌注桩缩径的话，会致使基桩承重能力下降，整体性能达不到实际使用要求。

钻孔倾斜会导致施工过程中钢筋笼下放困难，钢筋保护层达不到设计要求，也会对桩基的承载能力造成影响。

因此在水泥混凝土灌桩之前，对钻孔进行成孔检测是非常有必要的。

而快捷精确的超声波检测方法更是成为了成孔检测的首选。

2.超声波法成孔检测原理成孔质量超声波检测仪由探头绞车和主机组成，在探头的正十字方向上分别安装了四个换能器，绞车在仪器控制下将探头从钻孔顶部匀速下放，绞车把探头下放的长度通过连接线传到设备主机上。

四种常用基桩完整性检测方法对比分析某高速公路桥梁工程桩，桩径：1600 mm；桩长：43.5 m，桩型钻孔灌注桩。

桩基验收检测方案为超声波透射法检测，分别对次桩依次采用：超声波透射法检测，低应变反射波法检测，钻孔取芯完整性检测，钻孔电视检测四种检测方法对其进行完整性判定。

一、超声波透射法检测检测目的：基桩的完整性仪器型号：RSM-SY7(F)采用四只45KHz超声波跨孔探头，一次提升同时完成四管，六剖面的测试，从超声波测试结果来看，发现有五个剖面在6.8-7.0米处，出现幅值超判据情况。

再对该桩6.9米处异常点波形观察，异常点信号首波幅值和后续谐振波信号都偏弱，但其声速正常。

由于是在同深度，多剖面信号异常，在与施工方沟通排除声测管焊接因素的影响，在做钻孔取芯前，使用低应变反射波法检测进一步查明缺陷情况。

二、低应变反射波法检测检测目的：基桩的完整性仪器型号：RSM-PRT(M)采用加速度传感器，通过改变不同的锤击频率及不同的采样间隔对该桩的 6.8米处的，缺陷进行核查判断。

采用加速度传感器，通过改变不同的锤击频率及不同的采样间隔对该桩的 6.8米处的，缺陷进行核查判断。

第一次采集结果：信号在6.8米处有较小幅值的同相反射。

第二次采集结果：变换传感器安装位置信号在 6.8米处有较大幅值的同相反射，并可见第二次、第三次缺陷反射。

第三次采集结果：采用频率较高的钢筋敲击，提高缺陷位置精度，同相缺陷反射幅值较小，但也很清晰，可见微弱第二次缺陷反射。

最终低应变检测核定其缺陷位置在距桩顶 6.8米处，与超声波投射法检测缺陷深度相符，因低应变数据缺陷较为严重，怀疑桩大面积断桩，决定采用钻孔取芯进一步验证其缺陷情况。

三、钻孔取芯完整性检测检测目的：基桩的完整性仪器型号：钻孔取芯机采用钻机对该桩进行钻孔取芯检测，着重观察该桩 6.9米处混凝土完整性情况，但通过对芯样的目测观察，在 6.9 米处未取出连续较完整的芯样，以钻孔取芯检测结果出具报告也很难判定该桩缺陷情况。

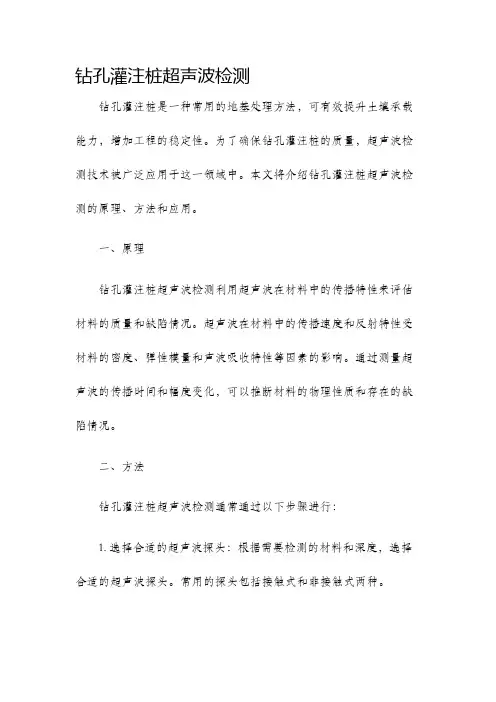

钻孔灌注桩超声波检测钻孔灌注桩是一种常用的地基处理方法，可有效提升土壤承载能力，增加工程的稳定性。

为了确保钻孔灌注桩的质量，超声波检测技术被广泛应用于这一领域中。

本文将介绍钻孔灌注桩超声波检测的原理、方法和应用。

一、原理钻孔灌注桩超声波检测利用超声波在材料中的传播特性来评估材料的质量和缺陷情况。

超声波在材料中的传播速度和反射特性受材料的密度、弹性模量和声波吸收特性等因素的影响。

通过测量超声波的传播时间和幅度变化，可以推断材料的物理性质和存在的缺陷情况。

二、方法钻孔灌注桩超声波检测通常通过以下步骤进行：1. 选择合适的超声波探头：根据需要检测的材料和深度，选择合适的超声波探头。

常用的探头包括接触式和非接触式两种。

2. 准备样品表面：将待测样品表面清洁，并涂抹适量的耦合剂，以提高超声波的传播效果。

3. 预测校准：测量一系列已知物理参数的标准样品，校准仪器以确保准确性和可靠性。

4. 进行超声波检测：将超声波探头放置在预定位置，发送超声波脉冲，并接收反射信号。

根据返回信号的时间延迟和幅度变化，可以获取材料的密度、弹性模量和存在的缺陷情况。

5. 数据处理和分析：将测量数据导入计算机软件中进行处理和分析，生成超声波图像、波形和参数。

通过分析这些结果，可以评估钻孔灌注桩的质量和缺陷情况。

三、应用钻孔灌注桩超声波检测在以下方面具有广泛的应用：1. 质量评估：通过测量钻孔灌注桩中混凝土的密度、弹性模量和声波吸收特性等参数，可以评估其质量，判断是否合格。

2. 缺陷检测：通过检测超声波的反射信号，可以发现钻孔灌注桩中的空洞、裂缝、松散区域等缺陷，及时采取修复措施。

3. 强度评估：通过测量超声波的传播速度和衰减程度，可以推断钻孔灌注桩的强度和硬度，评估其承载能力和稳定性。

4. 桩身检测：钻孔灌注桩超声波检测也可用于检测桩身的完整性和一致性，了解桩的物理特性和结构状态。

总结：钻孔灌注桩超声波检测是一种非破坏性、快速、准确的质量评估方法。

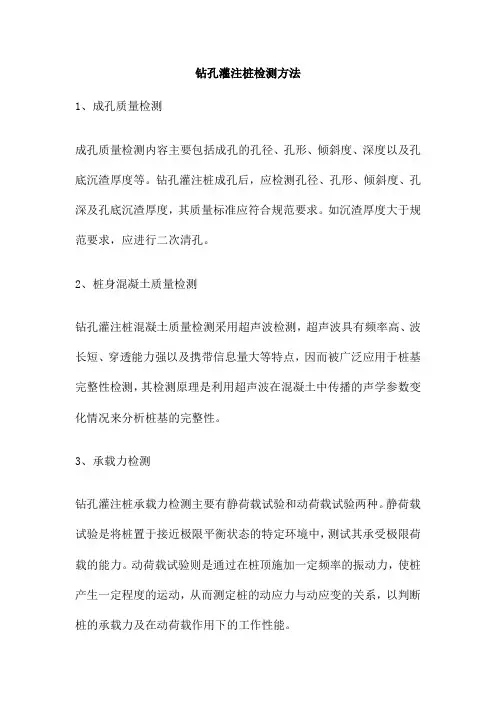

钻孔灌注桩检测方法1、成孔质量检测成孔质量检测内容主要包括成孔的孔径、孔形、倾斜度、深度以及孔底沉渣厚度等。

钻孔灌注桩成孔后，应检测孔径、孔形、倾斜度、孔深及孔底沉渣厚度，其质量标准应符合规范要求。

如沉渣厚度大于规范要求，应进行二次清孔。

2、桩身混凝土质量检测钻孔灌注桩混凝土质量检测采用超声波检测，超声波具有频率高、波长短、穿透能力强以及携带信息量大等特点，因而被广泛应用于桩基完整性检测，其检测原理是利用超声波在混凝土中传播的声学参数变化情况来分析桩基的完整性。

3、承载力检测钻孔灌注桩承载力检测主要有静荷载试验和动荷载试验两种。

静荷载试验是将桩置于接近极限平衡状态的特定环境中，测试其承受极限荷载的能力。

动荷载试验则是通过在桩顶施加一定频率的振动力，使桩产生一定程度的运动，从而测定桩的动应力与动应变的关系，以判断桩的承载力及在动荷载作用下的工作性能。

4、完整性检测钻孔灌注桩完整性检测主要有钻芯法、低应变法、高应变法和声波透射法等。

钻芯法是利用钻机在桩身混凝土中钻取芯样，通过芯样观察桩身混凝土的完整性，以判断桩身混凝土的质量。

低应变法是利用低应变仪在桩顶施加一定频率的振动力，通过分析桩身内力的变化情况来判断桩身完整性。

高应变法是利用高应变仪在桩顶施加高频率的振动力，通过分析桩身内力和位移的变化情况来判断桩身完整性。

声波透射法则是利用声波在混凝土中传播的声学参数变化情况来分析桩身完整性。

5、防腐性检测钻孔灌注桩防腐性检测主要有钢筋锈蚀程度检测和混凝土电阻率检测等。

钢筋锈蚀程度检测主要是通过测量钢筋的直径和强度等指标来判断其锈蚀程度。

混凝土电阻率检测则是通过测量混凝土的电阻率来判断其耐久性。

总之，钻孔灌注桩检测方法对于确保工程质量至关重要。

在实践中，应根据具体情况选择合适的检测方法，以提高检测结果的准确性和可靠性。

还应加强工程质量的监督和管理，以确保工程质量的安全性和稳定性。

钻孔灌注桩检测一、检测方法钻孔灌注桩是工程中常用的基础形式之一，在施工过程中，检测钻孔灌注桩的质量是非常重要的。

目录1 工程概况 (3)2 检测目的 (4)3 检测依据及标准 (4)4 主要检测仪器及人员 (4)5 检测原理及缺陷类别判据 (4)5.1 检测原理 (4)5.2 桩身混凝土缺陷判定依据 (5)5.3 桩身完整性类别判定依据 (6)6 检测结果分析 (7)6.1检测环境 (7)6.2分析结果 (7)6.3检测原始波形 (7)7 检测结论 (8)8 附图 (9)国道改建工程二标基桩超声波跨孔透射法检测报告1 工程概况2 检测目的采用超声波跨孔透射法检测钻孔灌注桩中声测管之间混凝土的缺陷位置及影响程度，判定桩身完整性类别。

3 检测依据及标准《公路工程基桩动测技术规程》JTG/T F81-01-20044 主要检测仪器主要仪器如表4-1所示。

表4-1主要仪器设备5 检测原理及缺陷类别判据5.1检测原理基桩的超声波无损检测是由超声波仪中的脉冲信号发生器发出的一系列周期性电脉波，加在压电换能器的极板上，转换成一系列超声脉冲，它穿过被测物体，被接收探头所接收，重新变成电信号，根据超声波穿过混凝土的时间（声时）和距离（声程），即可计算出声速。

从实测声速的特征，可反映所穿过物体的特征变化，如果超声波传播路径中产生缺陷，则超声波的能量将部分被反射，接收信号的特征（如声波的传播时间、能量损失、波形畸变）将发生变化，根据接收信号的特征变化可以判断缺陷的位置，从而测知其缺陷的深度。

根据超声波检测的基本原理，必须使超声波脉冲穿过待测物体，因而采用双孔测量法（图1）。

首先在灌注混凝土前预埋声测管，固定于钢筋笼上，在检测前，把发射探头和接收探头分别置于两根测管中，由仪器中的发射系统发射电脉冲，使之产生一定频率的机械振动，即超声波。

超声波通过耦合剂和混凝土介质，到达接收探头，接收探头把已带有混凝土特性的声音信号转换成电信号，经过仪器中的衰减器、放大器送到显示器显示出来。

图1 超声波跨孔透射法测试原理图5.2桩身混凝土缺陷判定依据 1声速判据当实测混凝土声速值低于声速临界值时应将其作为可疑缺陷区。

钻孔灌注桩质量检验报告单项目名称：钻孔灌注桩质量检验报告项目地点：（具体地址）监理单位：（具体名称）施工单位：（具体名称）检验单位：（具体名称）检验日期：（具体时间）一、检测目的本次检测的目的是对项目中的钻孔灌注桩进行质量检验，确保其符合相关设计要求和国家标准，保证施工质量和工程安全。

二、检测内容1.检查钻孔灌注桩的孔深、孔径和灌注混凝土的配合比是否符合设计要求。

2.对钻孔灌注桩的钢筋进行检测，包括钢筋的品种、规格、数量以及固定和连接情况。

3.检测钻孔灌注桩灌注混凝土的坍落度、强度和密实度，验证灌注工艺的合理性。

4.核对钻孔灌注桩的垂直度和偏斜度，保证其符合设计要求。

5.检测钻孔灌注桩的抗拔承载力，评估桩身的稳定性和安全性。

三、检测方法与结果1.孔深、孔径和配合比的检测方法：使用尺子和钢筋定径器对钻孔灌注桩的孔深和孔径进行测量，并核对其是否符合设计要求；通过采集混凝土样品，进行配合比试验，评估混凝土的材料比例是否符合要求。

检测结果显示孔深为XX米，孔径为XX米，配合比满足设计要求。

2.钢筋检测方法与结果：对钻孔灌注桩中的钢筋进行抽样检验，使用金属探伤仪对钢筋进行质量检测，以确保其无裂纹、腐蚀等质量问题。

检测结果显示钻孔灌注桩的钢筋品种为XX，规格为XX，数量为XX根，全部合格。

3.灌注混凝土质量检测方法与结果：使用坍落度测试仪对钻孔灌注桩灌注混凝土的坍落度进行检测，使用超声波仪器对硬化混凝土的强度进行测定，使用核密度计对混凝土的密实度进行评估。

检测结果显示钻孔灌注桩的坍落度为XX cm，强度为XX MPa，密实度为XX%。

4.桩身垂直度和偏斜度检测方法与结果：使用水平仪和测斜管测量钻孔灌注桩的垂直度和偏斜度，保证其不超出设计要求。

检测结果显示钻孔灌注桩的垂直度为XX，偏斜度为XX。

5.抗拔承载力检测方法与结果：使用静载试验仪对钻孔灌注桩进行抗拔承载力试验，通过施加荷载并记录变形值，评估桩身的稳定性和安全性。

桩基础检测报告桩基础检测报告成桩质量检测采⽤基桩应⼒波反射法、⾼应变动⼒试验、钻孔抽芯法、超声波透射法。

应根据地质条件、施⼯⼯艺、建筑桩基类别，合理选择⼀种或多种检测⽅法，确保建设⼯程质量。

成桩质量检测数量规定如下：a 、每根桩下承台的灌注桩，抽检桩数不得少于1 根；b、⼀类建筑桩基、地质条件复杂、成桩质量可靠性较低或有争议的桩基⼯程，抽检桩数不应少于总桩数的30%，且不得少于20根；c、⼯程地质条件相近、成桩⼯艺相同、同⼀单位施⼯的其它桩基⼯程，抽检桩数不应少于总桩数的20%，且不得少于10根。

静载试验：确定竖向抗压、抗拔、⽔平承载⼒的极限值作为设计依据，或抽样评价⼯程桩的承载⼒是否满⾜设计要求。

单桩竖向静载试验的检测数量不应⼩于总桩数的1%，且不应少于3根，⼯程总桩数在50根以内时不应少于2根。

经⼯程建设各⽅共同确认，因试验设备或场地条件限制，⽆法进⾏承载⼒检测的桩基⼯程，必须采⽤钻孔抽芯法和超声波透射法两种⽅法进⾏成桩质量检测。

⾼应变动⼒试验：判定基桩的竖向承载⼒和评价桩⾝结构完整性。

⾼应变能⼒试验的检测数量不⼩于总桩数的5%，且不少于5根。

对⾼应变动⼒试验提的单桩承载⼒有怀疑或争议时，应采⽤静载试验验证，并应以静载试验的结果为准。

基桩反射波法：普查桩⾝结构完整性，判定桩⾝结构完整性质量等级。

为静载试验、⾼应变动⼒试验、钻孔抽芯试验等确定桩位提供依据。

对基桩反射波法检测结果有怀疑或争议时，可采⽤钻孔抽芯法、⾼应变动⼒试验或直接开挖进⾏验证。

基桩反射波法抽检不应少于总桩数的30%，且每承台下不应少于1根。

超声波透射法：检测桩⾝混凝⼟的均匀性，桩⾝缺陷及位置，判定桩⾝结构完整性。

超声波透射法的检测数量不少于总桩数的30%，且不少于10根。

对超波透射法检测结果有怀疑或争议时，可重新组织超声波透射法检测，或在同⼀基桩加钻孔取芯验证。

检验灌注桩桩⾝混凝⼟质量、桩⾝混凝⼟强度是否达到设计要求；桩底沉渣是否符合设计及施⼯验收规范要求；桩端持⼒层的强度和厚度是否符合设计要求；施⼯记录桩长是否属实等。

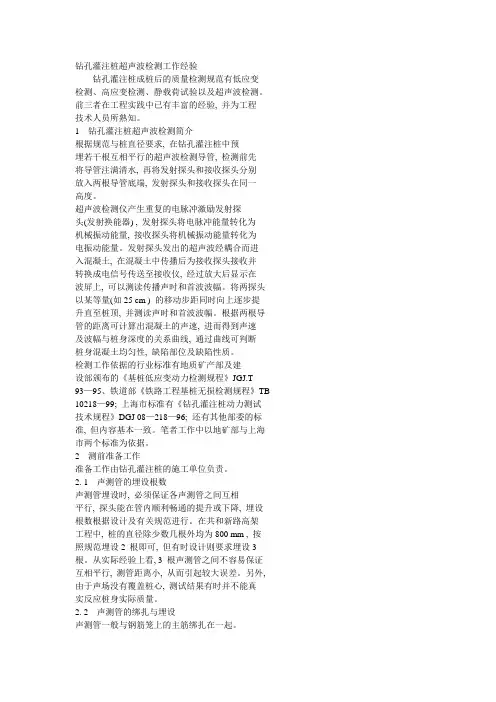

钻孔灌注桩超声波检测工作经验钻孔灌注桩成桩后的质量检测规范有低应变检测、高应变检测、静载荷试验以及超声波检测。

前三者在工程实践中已有丰富的经验, 并为工程技术人员所熟知。

1钻孔灌注桩超声波检测简介根据规范与桩直径要求, 在钻孔灌注桩中预埋若干根互相平行的超声波检测导管, 检测前先将导管注满清水, 再将发射探头和接收探头分别放入两根导管底端, 发射探头和接收探头在同一高度。

超声波检测仪产生重复的电脉冲激励发射探头(发射换能器) , 发射探头将电脉冲能量转化为机械振动能量, 接收探头将机械振动能量转化为电振动能量。

发射探头发出的超声波经耦合而进入混凝土, 在混凝土中传播后为接收探头接收并转换成电信号传送至接收仪, 经过放大后显示在波屏上, 可以测读传播声时和首波波幅。

将两探头以某等量(如25 cm ) 的移动步距同时向上逐步提升直至桩顶, 并测读声时和首波波幅。

根据两根导管的距离可计算出混凝土的声速, 进而得到声速及波幅与桩身深度的关系曲线, 通过曲线可判断桩身混凝土均匀性, 缺陷部位及缺陷性质。

检测工作依据的行业标准有地质矿产部及建设部颁布的《基桩低应变动力检测规程》JGJ.T 93—95、铁道部《铁路工程基桩无损检测规程》TB 10218—99; 上海市标准有《钻孔灌注桩动力测试技术规程》DGJ 08—218—96; 还有其他部委的标准, 但内容基本一致。

笔者工作中以地矿部与上海市两个标准为依据。

2测前准备工作准备工作由钻孔灌注桩的施工单位负责。

2. 1声测管的埋设根数声测管埋设时, 必须保证各声测管之间互相平行, 探头能在管内顺利畅通的提升或下降, 埋设根数根据设计及有关规范进行。

在共和新路高架工程中, 桩的直径除少数几根外均为800 mm , 按照规范埋设2 根即可, 但有时设计则要求埋设3 根。

从实际经验上看, 3 根声测管之间不容易保证互相平行, 测管距离小, 从而引起较大误差。

另外, 由于声场没有覆盖桩心, 测试结果有时并不能真实反应桩身实际质量。

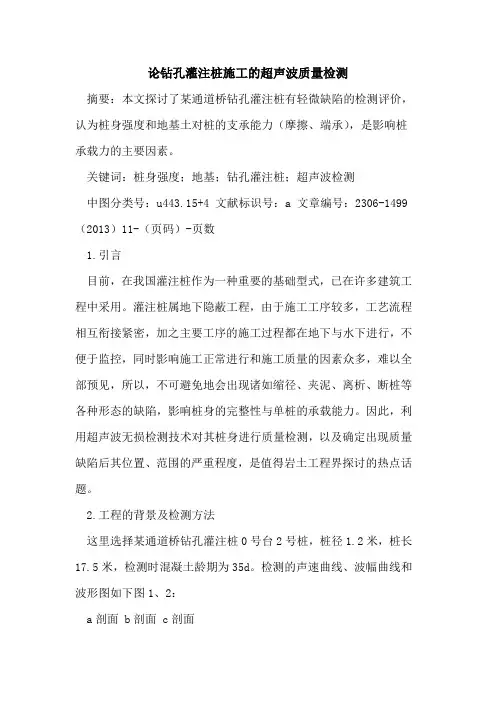

论钻孔灌注桩施工的超声波质量检测摘要：本文探讨了某通道桥钻孔灌注桩有轻微缺陷的检测评价，认为桩身强度和地基土对桩的支承能力（摩擦、端承），是影响桩承载力的主要因素。

关键词：桩身强度；地基；钻孔灌注桩；超声波检测中图分类号：u443.15+4 文献标识号：a 文章编号：2306-1499（2013）11-（页码）-页数1.引言目前，在我国灌注桩作为一种重要的基础型式，已在许多建筑工程中采用。

灌注桩属地下隐蔽工程，由于施工工序较多，工艺流程相互衔接紧密，加之主要工序的施工过程都在地下与水下进行，不便于监控，同时影响施工正常进行和施工质量的因素众多，难以全部预见，所以，不可避免地会出现诸如缩径、夹泥、离析、断桩等各种形态的缺陷，影响桩身的完整性与单桩的承载能力。

因此，利用超声波无损检测技术对其桩身进行质量检测，以及确定出现质量缺陷后其位置、范围的严重程度，是值得岩土工程界探讨的热点话题。

2.工程的背景及检测方法这里选择某通道桥钻孔灌注桩0号台2号桩，桩径1.2米，桩长17.5米，检测时混凝土龄期为35d。

检测的声速曲线、波幅曲线和波形图如下图1、2：a剖面 b剖面 c剖面图1 中虚线部分为声速、波幅异常的临界值2号桩2.3剖面正常测点实测波形 2号桩2.3剖面异常测点实测波形测点标高.10.0m；换能器主频45.0khz 测点标高.6.0m；换能器主频45.0khz波形主频36.8khz；测点波速4.02km/s 波形主频33.4khz；测点波速3.78km/s图2 剖面测点实测波形图综合分析与评价：（1）三个剖面声速测值离散性不大，可使用概率法的临界值判据。

a剖面在5.5-6.5m处声速、波幅测值异常，声速的最小值为3.78 km/s，比混凝土声速的正常取值略低，波幅减小幅度不大；b剖面声速、波幅测值基本正常；c剖面声速测值基本正常，在4.5m处波幅略小。

（2）三个剖面的实测声速平均值4.0-4.1 km /s之间，属混凝土声速的正常取值。

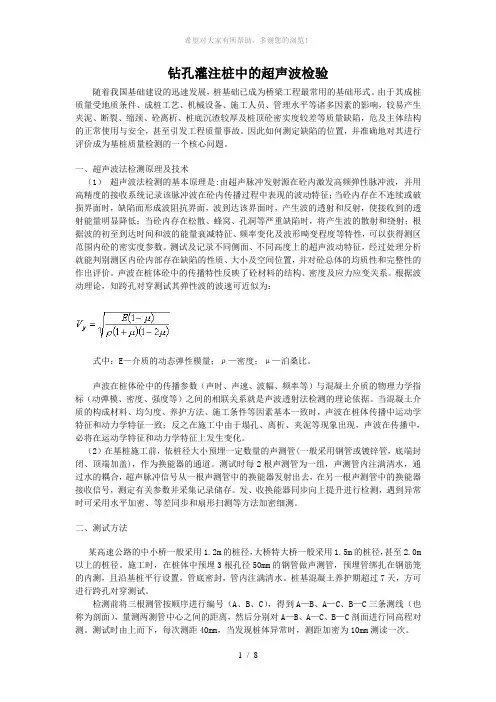

钻孔灌注桩中的超声波检验随着我国基础建设的迅速发展，桩基础已成为桥梁工程最常用的基础形式。

由于其成桩质量受地质条件、成桩工艺、机械设备、施工人员、管理水平等诸多因素的影响，较易产生夹泥、断裂、缩颈、砼离析、桩底沉渣较厚及桩顶砼密实度较差等质量缺陷，危及主体结构的正常使用与安全，甚至引发工程质量事故。

因此如何测定缺陷的位置，并准确地对其进行评价成为基桩质量检测的一个核心问题。

一、超声波法检测原理及技术（1）超声波法检测的基本原理是:由超声脉冲发射源在砼内激发高频弹性脉冲波，并用高精度的接收系统记录该脉冲波在砼内传播过程中表现的波动特征；当砼内存在不连续或破损界面时，缺陷面形成波阻抗界面，波到达该界面时，产生波的透射和反射，使接收到的透射能量明显降低；当砼内存在松散、蜂窝、孔洞等严重缺陷时，将产生波的散射和绕射；根据波的初至到达时间和波的能量衰减特征、频率变化及波形畸变程度等特性，可以获得测区范围内砼的密实度参数。

测试及记录不同侧面、不同高度上的超声波动特征，经过处理分析就能判别测区内砼内部存在缺陷的性质、大小及空间位置，并对砼总体的均质性和完整性的作出评价。

声波在桩体砼中的传播特性反映了砼材料的结构、密度及应力应变关系。

根据波动理论，知跨孔对穿测试其弹性波的波速可近似为：式中：E—介质的动态弹性模量；ρ—密度；μ—泊桑比。

声波在桩体砼中的传播参数（声时、声速、波幅、频率等）与混凝土介质的物理力学指标（动弹模、密度、强度等）之间的相联关系就是声波透射法检测的理论依据。

当混凝土介质的构成材料、均匀度、养护方法、施工条件等因素基本一致时，声波在桩体传播中运动学特征和动力学特征一致；反之在施工中由于塌孔、离析、夹泥等现象出现，声波在传播中，必将在运动学特征和动力学特征上发生变化。

（2）在基桩施工前，依桩径大小预埋一定数量的声测管(一般采用钢管或镀锌管，底端封闭、顶端加盖)，作为换能器的通道。

测试时每2根声测管为一组，声测管内注满清水，通过水的耦合，超声脉冲信号从一根声测管中的换能器发射出去，在另一根声测管中的换能器接收信号，测定有关参数并采集记录储存。

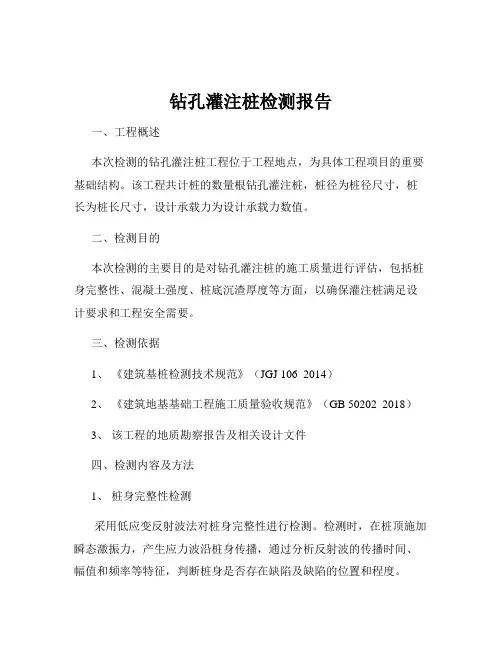

钻孔灌注桩检测报告一、工程概述本次检测的钻孔灌注桩工程位于工程地点，为具体工程项目的重要基础结构。

该工程共计桩的数量根钻孔灌注桩，桩径为桩径尺寸，桩长为桩长尺寸，设计承载力为设计承载力数值。

二、检测目的本次检测的主要目的是对钻孔灌注桩的施工质量进行评估，包括桩身完整性、混凝土强度、桩底沉渣厚度等方面，以确保灌注桩满足设计要求和工程安全需要。

三、检测依据1、《建筑基桩检测技术规范》（JGJ 106 2014）2、《建筑地基基础工程施工质量验收规范》（GB 50202 2018）3、该工程的地质勘察报告及相关设计文件四、检测内容及方法1、桩身完整性检测采用低应变反射波法对桩身完整性进行检测。

检测时，在桩顶施加瞬态激振力，产生应力波沿桩身传播，通过分析反射波的传播时间、幅值和频率等特征，判断桩身是否存在缺陷及缺陷的位置和程度。

共检测了检测桩数量根桩，其中Ⅰ类桩数量根，占检测总数的Ⅰ类桩比例%；Ⅱ类桩数量根，占检测总数的Ⅱ类桩比例%；Ⅲ类桩数量根，占检测总数的Ⅲ类桩比例%；Ⅳ类桩数量根，占检测总数的Ⅳ类桩比例%。

2、混凝土强度检测采用钻芯法对桩身混凝土强度进行检测。

在桩身上钻取芯样，然后在实验室进行抗压强度试验。

共钻取了芯样数量个芯样，其中强度合格芯样数量个，占钻取总数的合格芯样比例%；强度不合格芯样数量个，占钻取总数的不合格芯样比例%。

3、桩底沉渣厚度检测采用超声波法对桩底沉渣厚度进行检测。

通过发射和接收超声波，根据声波在不同介质中的传播速度和反射时间，计算出桩底沉渣的厚度。

检测结果显示，桩底沉渣厚度在沉渣厚度范围之间，其中沉渣厚度合格桩数量根，占检测总数的合格桩比例%；沉渣厚度不合格桩数量根，占检测总数的不合格桩比例%。

五、检测结果分析1、桩身完整性Ⅰ类桩：桩身完整，无明显缺陷，波速正常，反射信号规则。

此类桩能正常使用。

Ⅱ类桩：桩身有轻微缺陷，但不影响桩身结构承载力的正常发挥。

一般情况下，此类桩也可正常使用，但需加强监测。

钻孔灌注桩超声波检测引言钻孔灌注桩是一种常用的地基处理方式，广泛应用于建筑工程中。

为了确保钻孔灌注桩质量，超声波检测技术被引入其中。

本文将介绍钻孔灌注桩超声波检测的原理、方法及其在工程中的应用。

一、超声波检测原理超声波检测是利用超声波在物质中传播的特性来进行检测的一种无损检测技术。

超声波通过物质时，会发生反射、折射、透射等现象，根据这些传播特性可以对物质进行检测。

钻孔灌注桩超声波检测利用超声波在钻孔灌注桩中的传播特性，通过测量超声波在材料中的传播速度、衰减和反射等参数来判断钻孔灌注桩的质量和缺陷情况。

二、超声波检测方法1. 脉冲回波法脉冲回波法是最常用的超声波检测方法之一。

通过发射一个超声波脉冲，当波束遇到材料的界面时，一部分能量将被反射回来。

接收器接收到这些反射波形后，可以根据其延迟时间来计算材料的厚度或者损伤情况。

在钻孔灌注桩超声波检测中，通过脉冲回波法可以测量超声波在桩中的传播时间，从而计算出桩身的长度和质量。

2. 声速测定法声速测定法是通过测量超声波在材料中的传播速度来判断材料的质量和缺陷情况。

通过发送超声波脉冲并接收反射波形的时间差，可以计算出声速。

在钻孔灌注桩超声波检测中，通过声速测定法可以测量超声波在桩中的传播速度，从而判断桩体的质量是否符合要求。

三、钻孔灌注桩超声波检测的应用1. 桩身质量检测钻孔灌注桩超声波检测可以用于评估桩身的质量。

通过测量超声波在桩身中的传播速度和衰减情况，可以判断桩体是否存在质量问题，如材料的均匀性、孔隙度和砂浆质量等。

2. 桩身缺陷检测钻孔灌注桩超声波检测还可以用于检测桩身的缺陷。

通过测量超声波在桩身中的反射情况，可以判断是否存在裂缝、空洞、夹杂物等缺陷。

3. 施工质量控制钻孔灌注桩超声波检测可用于监控施工过程中的质量。

通过定期进行超声波检测，可以及时发现施工中的质量问题，并采取相应措施进行修复，以保证工程质量。

结论钻孔灌注桩超声波检测是一种有效的无损检测技术，可以用于评估桩体的质量和检测桩身的缺陷。
